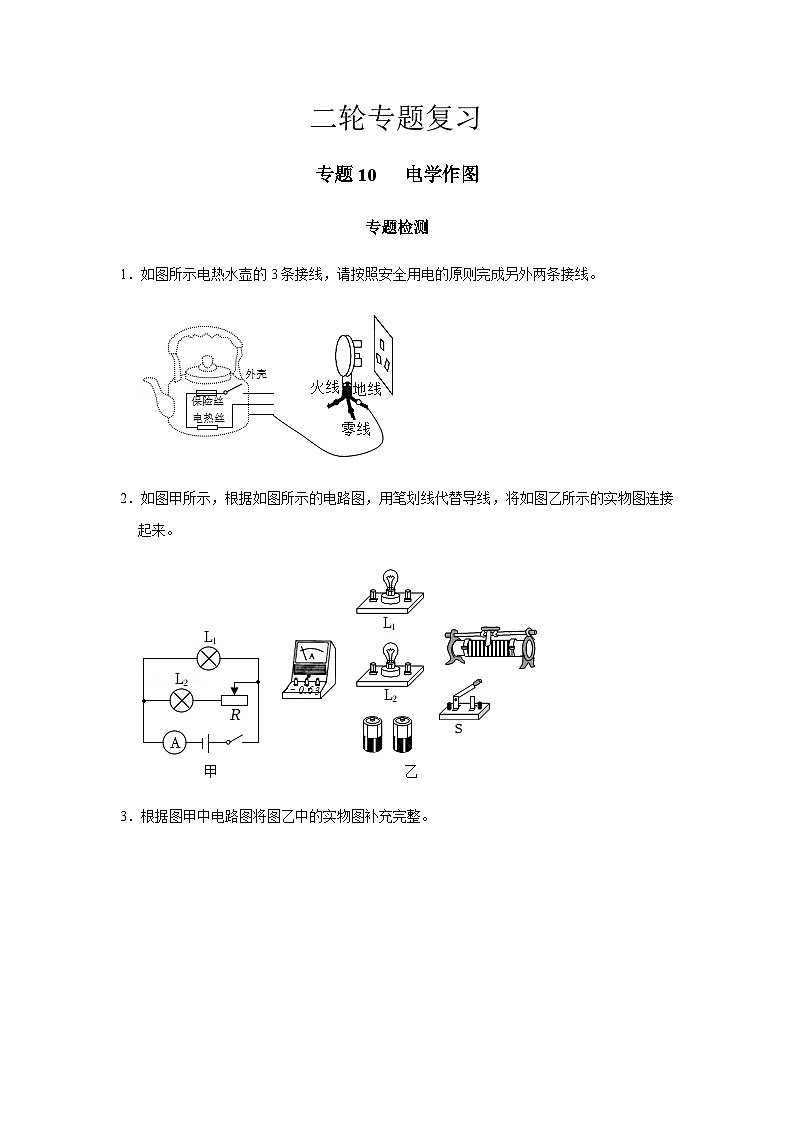

专题概述本专题讨论的是电路图与实物图的相互转化，即根据电路图连接实物图和根据实物图画电路图。首先分析清楚电路的串并联情况，然后一般从电源的一极开始，顺着或逆着电流方向画出电路元件符号或者连接或者实物元件，最后连在电源的另一极。注意连接实物图时要注意导线不能交叉，导线的端点要接在各元件的接线柱上；还要注意并联电路电流的“分叉点”与“会合点”在哪里。
类型一、根据电路图连接实物电路比较常用的方法是“分支路连接法”，步骤如下：①找电源，分清正负极。②从电源正极开始，沿电流方向先连接其中一条支路(一般先连接电路元件较多的支路)，直到电源负极．③找准分支点(注意分支点在哪个元件前与后)，再将另一条支路连到两分支点之间。
【例1】请根据如图所示的实物图，画出对应的电路图。
【解析】由实物图知，两灯串联，开关控制整个电路，由此画出电路图如图所示：
【分析】根据实物图先分析电路的连接情况，再画出对应的电路图，并且电路图与实物图相对应。

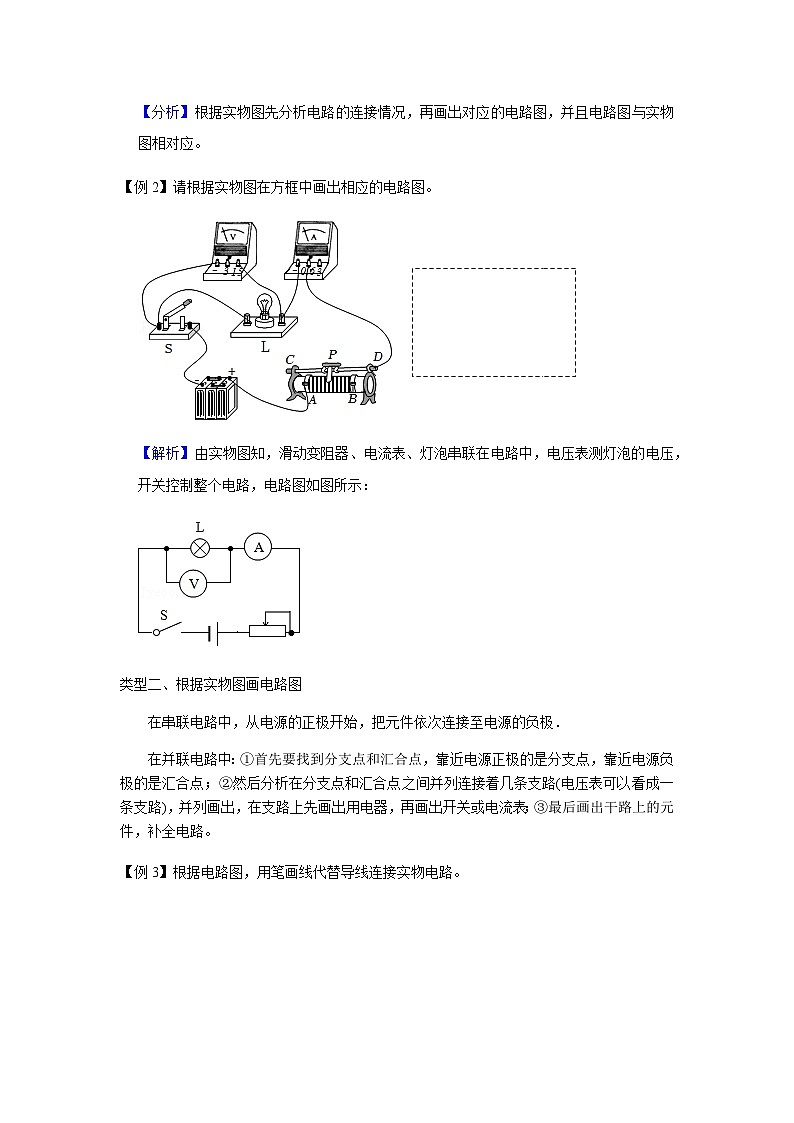

【例2】请根据实物图在方框中画出相应的电路图。
【解析】由实物图知，滑动变阻器、电流表、灯泡串联在电路中，电压表测灯泡的电压，开关控制整个电路，电路图如图所示：
类型二、根据实物图画电路图在串联电路中，从电源的正极开始，把元件依次连接至电源的负极．在并联电路中：①首先要找到分支点和汇合点，靠近电源正极的是分支点，靠近电源负极的是汇合点；②然后分析在分支点和汇合点之间并列连接着几条支路(电压表可以看成一条支路)，并列画出，在支路上先画出用电器，再画出开关或电流表；③最后画出干路上的元件，补全电路。

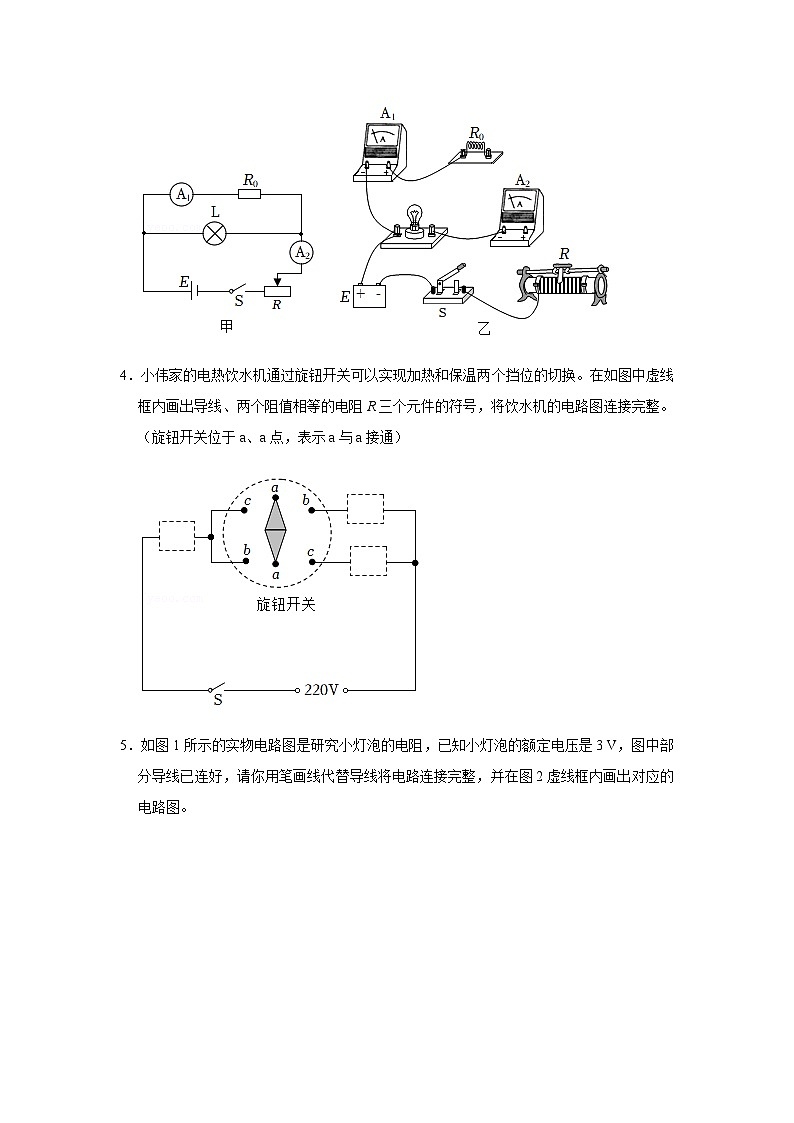

【例3】根据电路图，用笔画线代替导线连接实物电路。
【点评】本题考查了实物图的连接，正确的得出电表的量程以及电表和滑动变阻器的正确使用是关键，要注意实物图和电路图的一一对应性。由电路图可知，定值电阻与滑动变阻器串联，电压表测R两端的电压，电流表测电路中的电流，根据电源的电压确定电压表的量程，滑动变阻器的接线柱按一上一下的原则进行连接，然后按先串后并的原则连接实物图。
【分析】由电路图分析电路的连接方式和电流表位置，根据电流表示数确定电流表量程，再连接实物图。

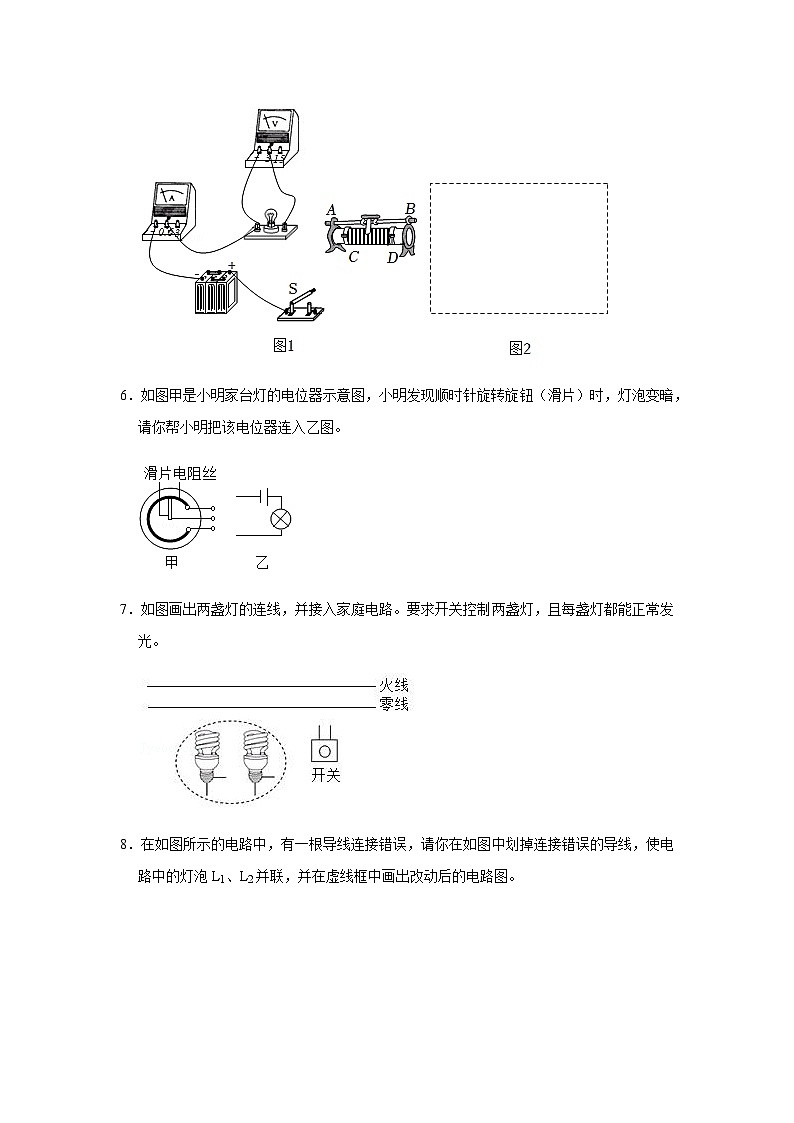

类型三、家庭电路安装图的画法 1．家庭电路中有火线、零线和地线，单根保险丝接在火线上，开关接在火线上。 2．电灯安装时，零线、火线并排走，零线直接进灯座。火线通过开关进灯座。如果灯泡是螺丝口的，尾部中心接火线，螺旋套接零线。
3．插座安装时，两孔插座左孔接零线，右孔接火线；三孔插座的左边的孔接零线，右边的孔接火线，中间的孔接地线，所以称为“左零右火中接地”。如果在插座上接保险丝，保险丝应接在火线上。 4．插座与插座之间是并联的，插座与电灯之间是并联的，各种电器之间是并联的。
【点评】本题考查了三孔插座、开关、灯泡的接法，注意家庭电路中的各用电器并联连接，开关接在火线与电灯之间。家庭电路电压为220 V，根据灯的额定电压和并联电路电压的规律，确定两灯并联；开关与待测电路串联，为了安全，开关应控制火线；三孔插座按“左零右火上接地”的原则连入电路中。
【例6】请用笔画代替导线，将图中元件接入家庭电路中，要求：①“光控开关”：天黑时，自动闭合，天亮时，自动断开；“声控开关”：当有人走动发出声音时，自动闭合，无人走动时自动断开，同时满足“天黑和有人路过发声”时，灯泡才会发光；②三孔插座单独接入。
【解析】灯泡与两个开关串联，且火线要先过开关，再接灯泡顶端接触点，灯泡螺丝口接零线；三孔插座与灯泡并联，其接法为：左零右火上接地，故作图如下：
