专题18 电学实验—（2019-2023年）高考物理真题分专题训练

这是一份专题18 电学实验—（2019-2023年）高考物理真题分专题训练，文件包含专题18电学实验教师版含解析2019-2023年高考物理真题分专题训练docx、专题18电学实验学生版2019-2023年高考物理真题分专题训练docx等2份试卷配套教学资源，其中试卷共149页， 欢迎下载使用。

一、实验题

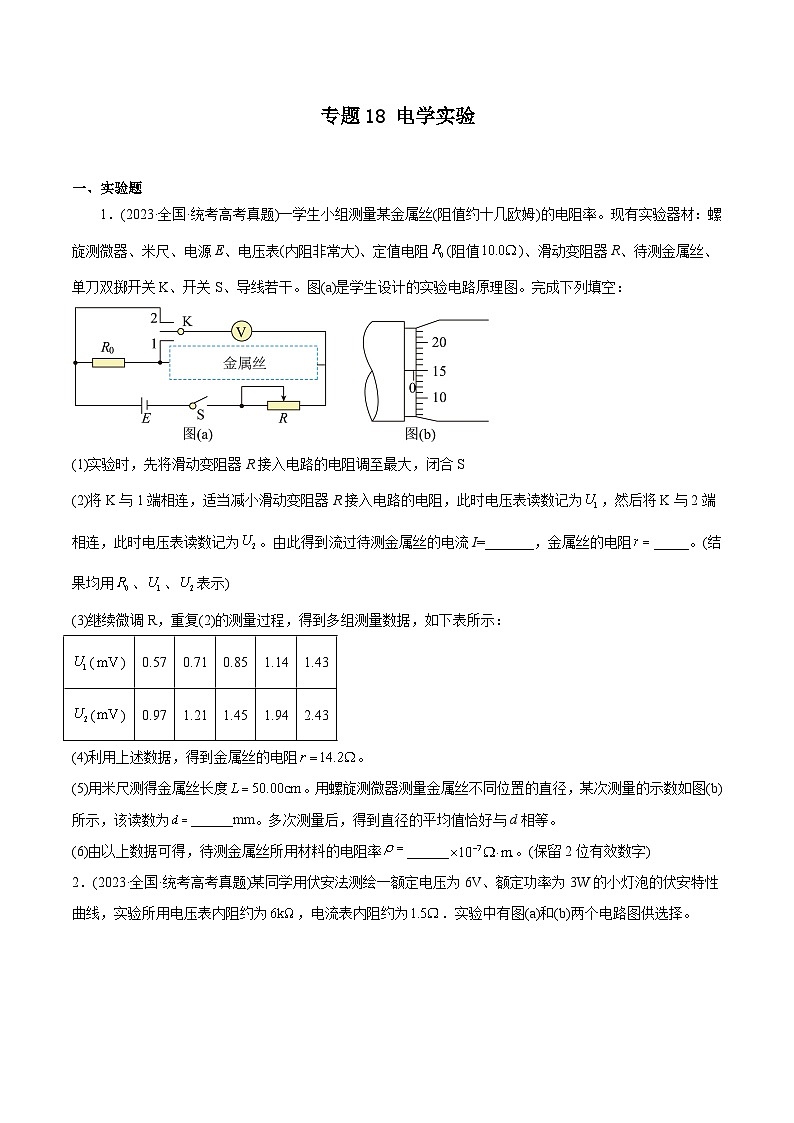

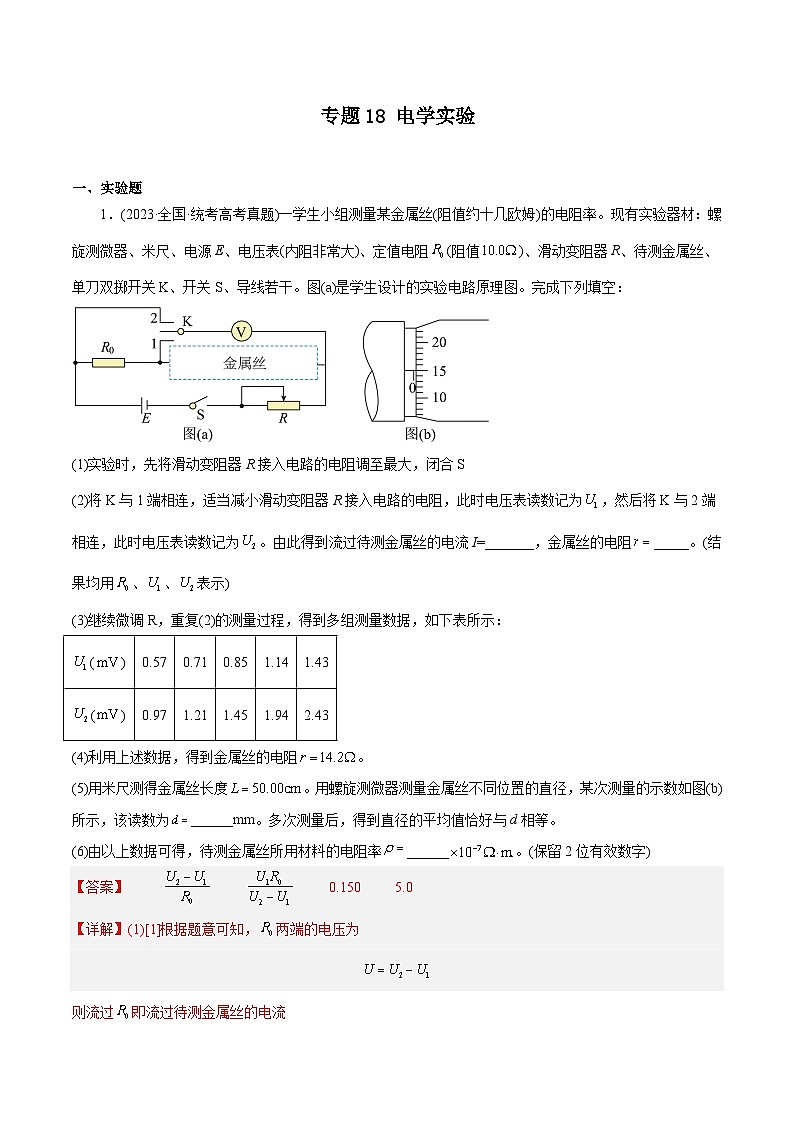

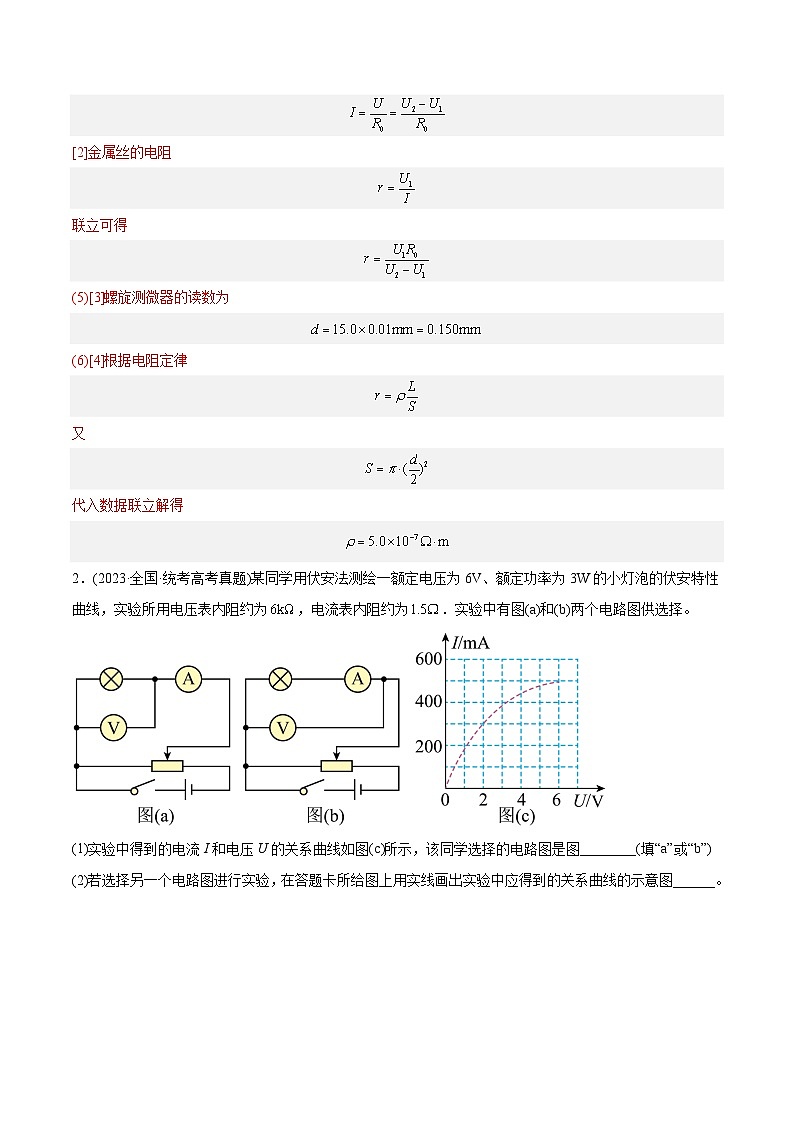

1．(2023·全国·统考高考真题)一学生小组测量某金属丝(阻值约十几欧姆)的电阻率。现有实验器材：螺旋测微器、米尺、电源E、电压表(内阻非常大)、定值电阻(阻值)、滑动变阻器R、待测金属丝、单刀双掷开关K、开关S、导线若干。图(a)是学生设计的实验电路原理图。完成下列填空：

(1)实验时，先将滑动变阻器R接入电路的电阻调至最大，闭合S
(2)将K与1端相连，适当减小滑动变阻器R接入电路的电阻，此时电压表读数记为，然后将K与2端相连，此时电压表读数记为。由此得到流过待测金属丝的电流I=_______，金属丝的电阻_____。(结果均用、、表示)
(3)继续微调R，重复(2)的测量过程，得到多组测量数据，如下表所示：
(4)利用上述数据，得到金属丝的电阻。
(5)用米尺测得金属丝长度。用螺旋测微器测量金属丝不同位置的直径，某次测量的示数如图(b)所示，该读数为______mm。多次测量后，得到直径的平均值恰好与d相等。
(6)由以上数据可得，待测金属丝所用材料的电阻率______。(保留2位有效数字)

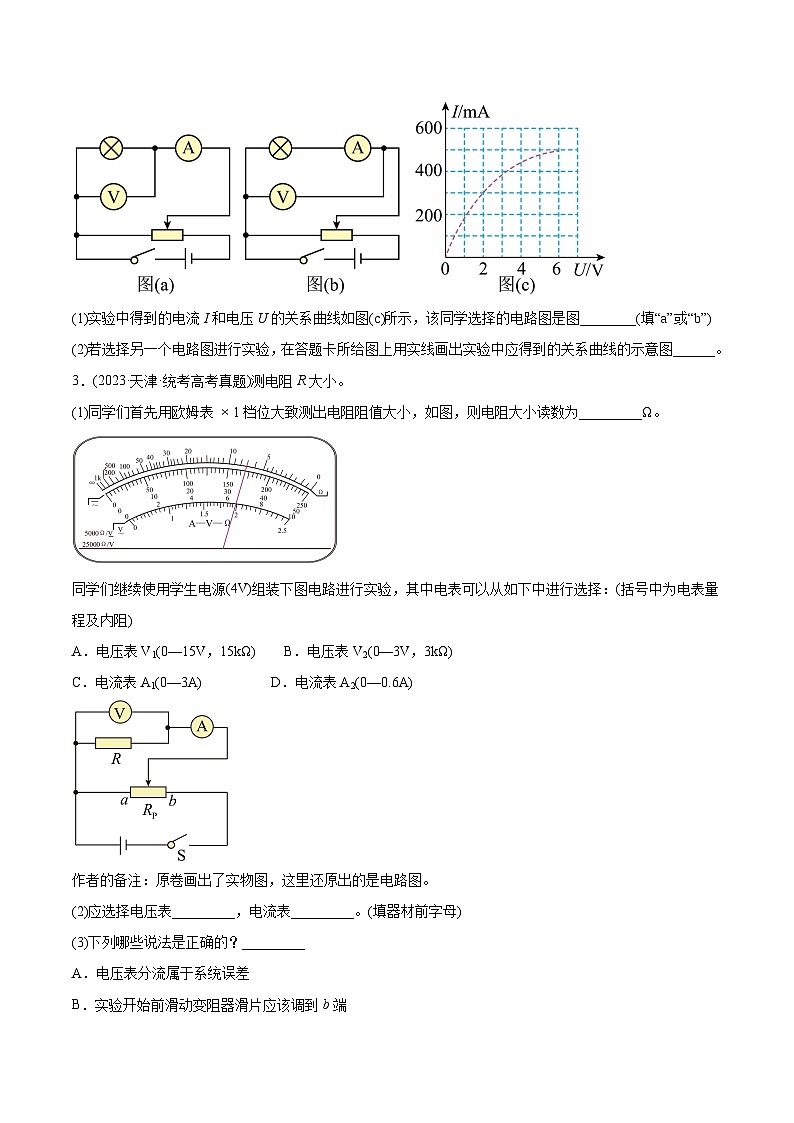

2．(2023·全国·统考高考真题)某同学用伏安法测绘一额定电压为6V、额定功率为3W的小灯泡的伏安特性曲线，实验所用电压表内阻约为，电流表内阻约为．实验中有图(a)和(b)两个电路图供选择。
(1)实验中得到的电流I和电压U的关系曲线如图(c)所示，该同学选择的电路图是图________(填“a”或“b”)
(2)若选择另一个电路图进行实验，在答题卡所给图上用实线画出实验中应得到的关系曲线的示意图______。
3．(2023·天津·统考高考真题)测电阻R大小。
(1)同学们首先用欧姆表 × 1档位大致测出电阻阻值大小，如图，则电阻大小读数为_________Ω。

同学们继续使用学生电源(4V)组装下图电路进行实验，其中电表可以从如下中进行选择：(括号中为电表量程及内阻)
A．电压表V1(0—15V，15kΩ) B．电压表V2(0—3V，3kΩ)
C．电流表A1(0—3A) D．电流表A2(0—0.6A)

作者的备注：原卷画出了实物图，这里还原出的是电路图。
(2)应选择电压表_________，电流表_________。(填器材前字母)
(3)下列哪些说法是正确的？_________
A．电压表分流属于系统误差
B．实验开始前滑动变阻器滑片应该调到b端
C．如图所示的电路，可以通过调节滑片使电压表示数为0
D．多组实验可以减小系统误差

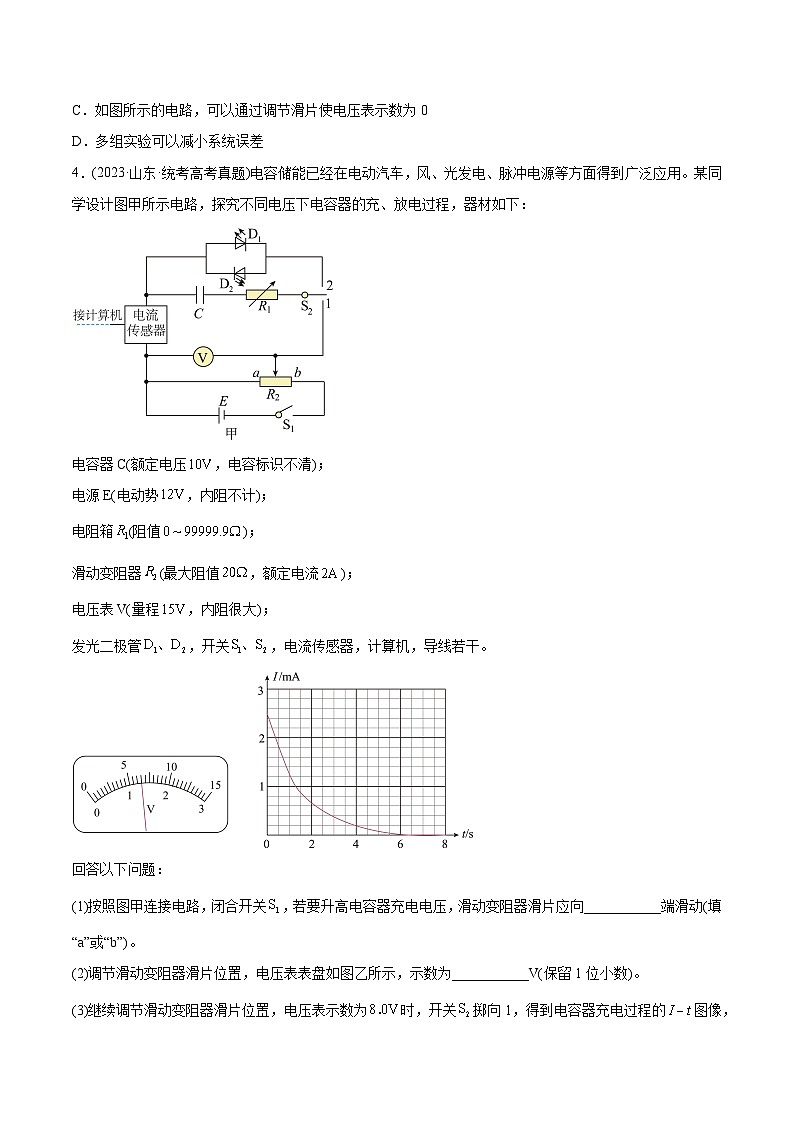

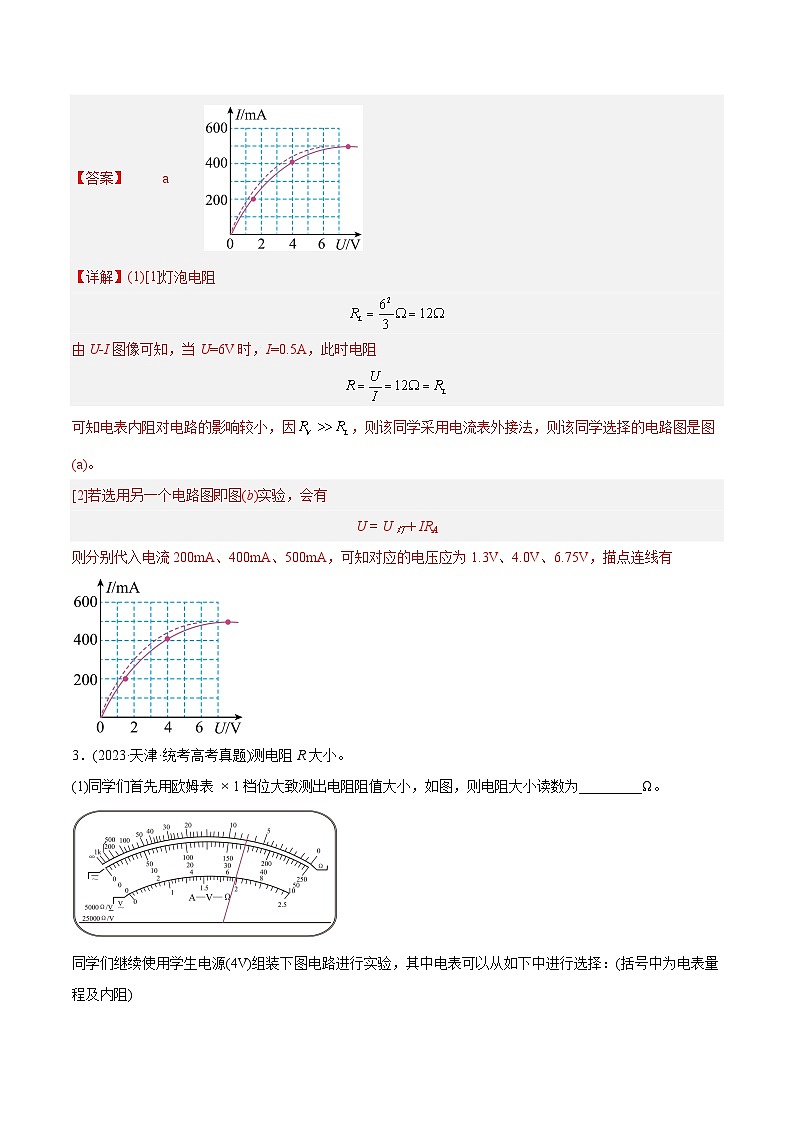

4．(2023·山东·统考高考真题)电容储能已经在电动汽车，风、光发电、脉冲电源等方面得到广泛应用。某同学设计图甲所示电路，探究不同电压下电容器的充、放电过程，器材如下：

电容器C(额定电压，电容标识不清)；
电源E(电动势，内阻不计)；
电阻箱(阻值)；
滑动变阻器(最大阻值，额定电流)；
电压表V(量程，内阻很大)；
发光二极管，开关，电流传感器，计算机，导线若干。

回答以下问题：
(1)按照图甲连接电路，闭合开关，若要升高电容器充电电压，滑动变阻器滑片应向___________端滑动(填“a”或“b”)。
(2)调节滑动变阻器滑片位置，电压表表盘如图乙所示，示数为___________V(保留1位小数)。
(3)继续调节滑动变阻器滑片位置，电压表示数为时，开关掷向1，得到电容器充电过程的图像，如图丙所示。借鉴“用油膜法估测油酸分子的大小”实验中估算油膜面积的方法，根据图像可估算出充电结束后，电容器存储的电荷量为___________C(结果保留2位有效数字)。
(4)本电路中所使用电容器的电容约为___________F(结果保留2位有效数字)。
(5)电容器充电后，将开关掷向2，发光二极管___________(填“”或“”)闪光。
5．(2023·海南·统考高考真题)用如图所示的电路测量一个量程为100μA，内阻约为2000Ω的微安表头的内阻，所用电源的电动势约为12V，有两个电阻箱可选，R1(0 ~ 9999.9Ω)，R2(99999.9Ω)

(1)RM应选_________，RN应选_________；
(2)根据电路图，请把实物连线补充完整_________；

(3)下列操作顺序合理排列是______：
①将变阻器滑动头P移至最左端，将RN调至最大值；
②闭合开关S2，调节RM，使微安表半偏，并读出RM阻值；
③断开S2，闭合S1，调节滑动头P至某位置再调节RN使表头满偏；
④断开S1、S2，拆除导线，整理好器材
(4)如图是RM调节后面板，则待测表头的内阻为_________，该测量值_________(填“大于”、“小于”、“等于”)真实值。

(5)将该微安表改装成量程为2V的电压表后，某次测量指针指在图示位置，则待测电压为_________V(保留3位有效数字)。

(6)某次半偏法测量表头内阻的实验中，S2断开，电表满偏时读出RN值，在滑动头P不变，S2闭合后调节电阻箱RM，使电表半偏时读出RM，若认为OP间电压不变，则微安表内阻为_________(用RM、RN表示)
6．(2023·辽宁·统考高考真题)导电漆是将金属粉末添加于特定树脂原料中制作而成的能导电的喷涂油漆。现有一根用导电漆制成的截面为正方形的细长样品(固态)，某同学欲测量其电阻率，设计了如图(a)所示的电路图，实验步骤如下：

a．测得样品截面的边长a = 0.20cm；
b．将平行排列的四根金属探针甲、乙、丙、丁与样品接触，其中甲、乙、丁位置固定，丙可在乙、丁间左右移动；
c．将丙调节至某位置，测量丙和某探针之间的距离L；
d．闭合开关S，调节电阻箱R的阻值，使电流表示数I = 0.40A，读出相应的电压表示数U，断开开关S；
e．改变丙的位置，重复步骤c、d，测量多组L和U，作出U—L图像如图(b)所示，得到直线的斜率k。
回答下列问题：
(1)L是丙到___________(填“甲”“乙”或“丁”)的距离；
(2)写出电阻率的表达式ρ = ___________(用k、a、I表示)；
(3)根据图像计算出该样品的电阻率ρ = ___________Ω∙m(保留两位有效数字)。
7．(2023·江苏·统考高考真题)小明通过实验探究电压表内阻对测量结果的影响．所用器材有：干电池(电动势约1.5V，内阻不计)2节；两量程电压表(量程0~3V，内阻约3kΩ；量程0~15V，内阻约15kΩ)1个；滑动变阻器(最大阻值50Ω)1个；定值电阻(阻值50Ω)21个；开关1个及导线若干．实验电路如题1图所示．

(1)电压表量程应选用________(选填“3V”或“15V”)．
(2)题2图为该实验的实物电路(右侧未拍全)．先将滑动变阻器的滑片置于如图所示的位置，然后用导线将电池盒上接线柱A与滑动变阻器的接线柱________(选填“B”“C”“D”)连接，再闭合开关，开始实验．

(3)将滑动变阻器滑片移动到合适位置后保持不变，依次测量电路中O与1，2，…，21之间的电压．某次测量时，电压表指针位置如题3图所示，其示数为________V．根据测量数据作出电压U与被测电阻值R的关系图线，如题4图中实线所示．

(4)在题1图所示的电路中，若电源电动势为E，电压表视为理想电压表，滑动变阻器接入的阻值为，定值电阻的总阻值为，当被测电阻为R时，其两端的电压________(用E、、、R表示)，据此作出理论图线如题4图中虚线所示．小明发现被测电阻较小或较大时，电压的实测值与理论值相差较小．
(5)分析可知，当R较小时，U的实测值与理论值相差较小，是因为电压表的分流小，电压表内阻对测量结果影响较小．小明认为，当R较大时，U的实测值与理论值相差较小，也是因为相同的原因．你是否同意他的观点？请简要说明理由______．
8．(2023·浙江·统考高考真题)在“测量干电池的电动势和内阻”实验中


(1)部分连线如图1所示，导线a端应连接到________(选填“A”、“B”、“C”或“D”)接线柱上。正确连接后，某次测量中电压表指针位置如图2所示，其示数为________V。
(2)测得的7组数据已标在如图3所示坐标系上，用作图法求干电池的电动势________V和内阻________Ω。(计算结果均保留两位小数)
9．(2023·北京·统考高考真题)采用图1所示的电路图来测量金属丝的电阻率。

(1)实验时，闭合开关S前，滑动变阻器的滑片P应处在___________(填“M”或“N”)端。
(2)按照图1连接实物图，如图2所示。闭合开关前检查电路时，发现有一根导线接错，该导线为___________(填“a”“b”或“c”)。若闭合开关，该错误连接会带来的问题有___________。

10．(2023·湖南·统考高考真题)某探究小组利用半导体薄膜压力传感器等元件设计了一个测量微小压力的装置，其电路如图(a)所示，为电阻箱，为半导体薄膜压力传感器，间连接电压传感器(内阻无穷大)．

(1)先用欧姆表“”挡粗测的阻值，示数如图(b)所示，对应的读数是____;
(2)适当调节，使电压传感器示数为0，此时，的阻值为_____(用表示)；
(3)依次将的标准砝码加载到压力传感器上(压力传感器上所受压力大小等于砝码重力大小)，读出电压传感器示数，所测数据如下表所示：
根据表中数据在图(c)上描点，绘制关系图线_____；

(4)完成前面三步的实验工作后，该测量微小压力的装置即可投入使用．在半导体薄膜压力传感器上施加微小压力，电压传感器示数为，则大小是_____(重力加速度取，保留2位有效数字)；
(5)若在步骤(4)中换用非理想毫伏表测量间电压，在半导体薄膜压力传感器上施加微小压力，此时非理想毫伏表读数为，则_____(填“>”“=”或“<”)．
11．(2023·湖北·统考高考真题)某实验小组为测量干电池的电动势和内阻，设计了如图(a)所示电路，所用器材如下：
电压表(量程，内阻很大)；
电流表(量程)；
电阻箱(阻值)；
干电池一节、开关一个和导线若干。

(1)根据图(a)，完成图(b)中的实物图连线__________。
(2)调节电阻箱到最大阻值，闭合开关。逐次改变电阻箱的电阻，记录其阻值R、相应的电流表示数I和电压表示数U。根据记录数据作出的图像如图(c)所示，则干电池的电动势为__________V(保留3位有效数字)、内阻为__________(保留2位有效数字)。

(3)该小组根据记录数据进一步探究，作出图像如图(d)所示。利用图(d)中图像的纵轴截距，结合(2)问得到的电动势与内阻，还可以求出电流表内阻为__________(保留2位有效数字)。
(4)由于电压表内阻不是无穷大，本实验干电池内阻的测量值__________(填“偏大”或“偏小”)。
12．(2023·山西·统考高考真题)在“观察电容器的充、放电现象”实验中，所用器材如下：电池、电容器、电阻箱、定值电阻、小灯泡、多用电表、电流表、秒表、单刀双掷开关以及导线若干。

(1)用多用电表的电压挡检测电池的电压。检测时，红表笔应该与电池的___________(填“正极”或“负极”)接触。
(2)某同学设计的实验电路如图(a)所示。先将电阻箱的阻值调为，将单刀双掷开关S与“1”端相接，记录电流随时间的变化。电容器充电完成后，开关S再与“2”端相接，相接后小灯泡亮度变化情况可能是___________。(填正确答案标号)
A．迅速变亮，然后亮度趋于稳定
B．亮度逐渐增大，然后趋于稳定
C．迅速变亮，然后亮度逐渐减小至熄灭
(3)将电阻箱的阻值调为，再次将开关S与“1”端相接，再次记录电流随时间的变化情况。两次得到的电流I随时间t变化如图(b)中曲线所示，其中实线是电阻箱阻值为___________(填“R1”或“R2”)时的结果，曲线与坐标轴所围面积等于该次充电完成后电容器上的___________(填“电压”或“电荷量”)。
13．(2023·浙江·高考真题)在“测量金属丝的电阻率”实验中：
(1)测量一段金属丝电阻时所用器材和部分电路连线如图1所示，图中的导线a端应与________(选填“一”、“0.6”或“3”)接线柱连接，b端应与___________(选填“—”、“0.6”或“3”)接线柱连接。开关闭合前，图1中滑动变阻器滑片应置于____________(选填“左”或“右”)端。
(2)合上开关，调节滑动变阻器，得到多组U和I数据。甲同学由每组U、I数据计算电阻，然后求电阻平均值；乙同学通过图像求电阻。则两种求电阻的方法更合理的是___________(选填“甲”或“乙”)。
(3)两同学进一步探究用镍铬丝将满偏电流的表头G改装成电流表。如图2所示，表头G两端并联长为L的镍铬丝，调节滑动变阻器使表头G满偏，毫安表示数为I。改变L，重复上述步骤，获得多组I、L数据，作出图像如图3所示。
则图像斜率______。若要把该表头G改装成量程为的电流表，需要把长为__________m的镍铬丝并联在表头G两端。(结果均保留两位有效数字)
14．(2022·天津·高考真题)实验小组测量某型号电池的电动势和内阻。用电流表、电压表、滑动变阻器、待测电池等器材组成如图1所示实验电路，由测得的实验数据绘制成的图像如图2所示。
(1)图1的电路图为下图中的__________。(选填“A”或“B”)
(2)如果实验中所用电表均视为理想电表，根据图2得到该电池的电动势__________V，内阻__________。
(3)实验后进行反思，发现上述实验方案存在系统误差。若考虑到电表内阻的影响，对测得的实验数据进行修正，在图2中重新绘制图线，与原图线比较，新绘制的图线与横坐标轴交点的数值将__________，与纵坐标轴交点的数值将__________。(两空均选填“变大”“变小”或“不变”)
15．(2022·福建·高考真题)在测量某电源电动势和内阻时，因为电压表和电流表的影响，不论使用何种接法，都会产生系统误差，为了消除电表内阻造成的系统误差，某实验兴趣小组设计了如图甲实验电路进行测量。已知。
(1)按照图甲所示的电路图，将图乙中的器材实物连线补充完整_____。
(2)实验操作步骤如下：
①将滑动变阻器滑到最左端位置
②接法Ⅰ：单刀双掷开关S与1接通，闭合开关，调节滑动变阻器R，记录下若干组数据的值，断开开关
③将滑动变阻器滑到最左端位置
④接法Ⅱ：单刀双掷开关S与2闭合，闭合开关，调节滑动变阻器R，记录下若干组数据的值，断开开关
⑤分别作出两种情况所对应的和图像
(3)单刀双掷开关接1时，某次读取电表数据时，电压表指针如图丙所示，此时_____V。
(4)根据测得数据，作出和图像如图丁所示，根据图线求得电源电动势____________，内阻____________。(结果均保留两位小数)
(5)由图丁可知____________(填“接法Ⅰ”或“接法Ⅱ”)测得的电源内阻更接近真实值。
(6)综合考虑，若只能选择一种接法，应选择____________(填“接法Ⅰ”或“接法Ⅱ”)测量更合适。
16．(2022·北京·高考真题)物理实验一般都涉及实验目的、实验原理、实验仪器、实验方法、实验操作、数据分析等。
(1)用电压表(内阻约为)和电流表(内阻约为)测量一个电阻的阻值(约为)。要求尽量减小实验误差，应该选择的测量电路是图1中的______________(选填“甲”或“乙”)。
(2)一多用电表表盘上的电阻刻度线正中间标有“15”字样。用它测量约电阻的阻值，下列实验步骤正确的操作顺序为______________(填各实验步骤前的字母)。
A．将选择开关置于“”位置
B．将选择开关置于“”位置
C．将两表笔分别接触待测电阻两端，读出其阻值后随即断开
D．将两表笔直接接触，调节欧姆调零旋钮，使指针指向“0”
(3)图2是“测量电源的电动势和内电阻”实验的电路图。某同学在实验中，闭合开关后，发现无论怎么移动滑动变阻器的滑片，电压表有示数且不变，电流表始终没有示数。为查找故障，在其他连接不变的情况下，他将电压表连接a位置的导线端分别试触b、c、d三个位置，发现试触b、c时，电压表有示数；试触d 时，电压表没有示数。若电路中仅有一处故障，则______________(选填选项前的字母)。
A．导线断路
B．滑动变阻器断路
C．导线断路
D．滑动变阻器短路
17．(2022·辽宁·高考真题)某同学要将一小量程电流表(满偏电流为，内阻为)改装成有两个量程的电流表，设计电路如图(a)所示，其中定值电阻，。
(1)当开关S接A端时，该电流表的量程为___________；
(2)当开关S接B端时，该电流表的量程比接在A端时___________(填“大”或“小”)
(3)该同学选用量程合适的电压表(内阻未知)和此改装电流表测量未知电阻的阻值，设计了图(b)中两个电路。不考虑实验操作中的偶然误差，则使用___________(填“甲”或“乙”)电路可修正由电表内阻引起的实验误差。
18．(2022·湖北·统考高考真题)某探究小组学习了多用电表的工作原理和使用方法后，为测量一种新型材料制成的圆柱形电阻的电阻率，进行了如下实验探究。
(1)该小组用螺旋测微器测量该圆柱形电阻的直径D，示数如图甲所示，其读数为_____mm。再用游标卡尺测得其长度L。
(2)该小组用如图乙所示的电路测量该圆柱形电阻Rx的阻值。图中电流表量程为0.6A、内阻为1.0Ω，定值电阻R0的阻值为20.0Ω，电阻箱R的最大阻值为999.9 Ω。首先将S2置于位置1，闭合S1，多次改变电阻箱R的阻值，记下电流表的对应读数I，实验数据见下表。
根据表中数据，在图丙中绘制出图像。再将S2置于位置2，此时电流表读数为0.400A。根据图丙中的图像可得_____Ω(结果保留2位有效数字)。最后可由表达式____得到该材料的电阻率(用D、L、表示)。
(3)该小组根据图乙的电路和图丙的图像，还可以求得电源电动势_________V，内阻_______Ω。(结果均保留2位有效数字)
(4)持续使用后，电源电动势降低、内阻变大。若该小组再次将此圆柱形电阻连入此装置，测得电路的电流，仍根据原来描绘的图丙的图像得到该电阻的测量值会_____(选填“偏大”、“偏小”或“不变”)。
19．(2022·浙江·统考高考真题)(1)探究滑动变阻器的分压特性，采用图1所示的电路，探究滑片P从A移到B的过程中，负载电阻R两端的电压变化。
①图2为实验器材部分连线图，还需要______(选填af、bf、fd、fc、ce或cg)连线。
②图3所示电压表的示数为_______ V。
③已知滑动变阻器的最大阻值R0=10Ω，额定电流I=1.0A。选择负载电阻R=10Ω，以R两端电压U为纵轴，为横轴(x为AP的长度，L为AB的长度)，得到分压特性曲线为图4中的“I”；当R=100Ω，分压特性曲线对应图4中的__(选填“Ⅱ”或“Ⅲ”)；则滑动变阻器最大阻值的选择依据是____。
(2)两个相同的电流表G1和G2如图5所示连接，晃动G1表，当指针向左偏时，静止的G2表的指针也向左偏，原因是____。
A．两表都是“发电机”
B．G1表是“发电机”，G2表是“电动机”
C．G1表和G2表之间存在互感现象
D．G1表产生的电流流入G2表，产生的安培力使G2表指针偏转
20．(2022·广东·高考真题)弹性导电绳逐步成为智能控制系统中部分传感器的敏感元件，某同学测量弹性导电绳的电阻与拉伸后绳长之间的关系，实验过程如下：
(1)装置安装和电路连接；如图(a)所示，导电绳的一端固定，另一端作为拉伸端，两端分别用带有金属夹A、B的导线接入如图(b)所示的电路中。
(2)导电绳拉伸后的长度L及其电阻Rx的测量
①将导电绳拉伸后，用刻度尺测量并记录A、B间的距离，即为导电绳拉伸后的长度L。
②将滑动变阻器R的滑片滑到最右端。断开开关S2，闭合开关S1，调节R，使电压表和电流表的指针偏转到合适位置。记录两表的示数U和I1。
③闭合S2，电压表的示数__________(选填“变大”或“变小”)。调节R使电压表的示数仍为U，记录电流表的示数I2，则此时导电绳的电阻Rx = __________(用I1、I2和U表示)。
④断开S1，增大导电绳拉伸量，测量并记录A、B间的距离，重复步骤②和③。
(3)该电压表内阻对导电绳电阻的测量值__________(选填“有”或“无”)影响。
(4)图11(c)是根据部分实验数据描绘的Rx—L图线。将该导电绳两端固定在某种机械臂上，当机械臂弯曲后，测得导电绳的电阻Rx为1.33kΩ，则由图线可读出导电绳拉伸后的长度为__________cm，即为机械臂弯曲后的长度。
21．(2022·河北·统考高考真题)某物理兴趣小组利用废弃电饭煲的部分器材自制简易电饭煲，设计电路如图1所示。选用的器材有：限温开关S1(手动将其按下，开始持续加热煮饭，当锅内温度高于103℃时自动断开，之后不能自动闭合)；保温开关S2(当锅内温度高于80℃时自动断开，温度低于70℃时自动闭合)；电饭煲的框架(结构如图2所示)。自备元件有：加热电阻丝R(阻值为60Ω，用于加热煮饭)；限流电阻R1和R2，(阻值均为1kΩ)：指示灯L1和L2(2.5V，0.6W，当电流低于30mA时可视为熄灭)；保险丝T。
(1)按照兴趣小组设计的电路，下列说法正确的是______ (多选)。
A．按下S1，L1和L2均发光
B．当锅内温度高于103℃时，S1自动断开，L1和L2均发光
C．保温过程中，S2自动在闭合、断开状态之间交替切换
D．当锅内温度低于70℃时，S2自动闭合，L1发光，L2熄灭
(2)简易电饭煲制作完成后，试用时L1始终不亮，但加热和保温功能均正常。在不增加元件的前提下，断开电源，使用多用电表判断发生故障的元件。下列操作步骤的正确顺序是______(填写各步骤前的字母)。
A．将选择开关旋转到“ × 100”位置
B．将两支表笔直接接触，调节“欧姆调零旋钮”，使指针指向欧姆零点
C．调整“指针定位螺丝”，使指针指到零刻度
D．测量指示灯L1两端的阻值
E．将选择开关置于OFF位置或交流电压最高挡
操作时，将多用电表两表笔与L1两端接触，若指针如图3所示，可判断是______断路损坏；若指针如图4所示，可判断是______断路损坏。(用电路中的元件符号表示)
22．(2022·湖南·统考高考真题)小梦同学自制了一个两挡位(“”“”)的欧姆表，其内部结构如图所示，为调零电阻(最大阻值为)，、、为定值电阻()，电流计G的内阻为。用此欧姆表测量一待测电阻的阻值，回答下列问题：
(1)短接①②，将单刀双掷开关与接通，电流计G示数为；保持电阻滑片位置不变，将单刀双掷开关与接通，电流计G示数变为，则______(填“大于”或“小于”)；
(2)将单刀双掷开关与接通，此时欧姆表的挡位为______(填“”或“”)；
(3)若从“”挡位换成“”挡位，调整欧姆零点(欧姆零点在电流计G满偏刻度处)时，调零电阻的滑片应该______调节(填“向上”或“向下”)；
(4)在“”挡位调整欧姆零点后，在①②间接入阻值为的定值电阻，稳定后电流计G的指针偏转到满偏刻度的；取走，在①②间接入待测电阻，稳定后电流计G的指针偏转到满偏刻度的，则______。
23．(2022·山东·统考高考真题)某同学利用实验室现有器材，设计了一个测量电阻阻值的实验。实验器材：
干电池E(电动势1.5V，内阻未知)；
电流表A1(量程10mA，内阻为90Ω)；
电流表A2(量程30mA，内阻为30Ω)；
定值电阻R0(阻值为150Ω)；
滑动变阻器R(最大阻值为100Ω)；
待测电阻Rx；
开关S，导线若干。
测量电路如图所示。
(1)断开开关，连接电路，将滑动变阻器R的滑片调到阻值最大一端。将定值电阻R0接入电路；闭合开关，调节滑片位置。使电流表指针指在满刻度的处。该同学选用的电流表为_______(填“A1”或“A2”)；若不考虑电池内阻。此时滑动变阻器接入电路的电阻值应为________Ω。
(2)断开开关，保持滑片的位置不变。用Rx替换R0，闭合开关后，电流表指针指在满刻度的处，则Rx的测量值为________Ω。
(3)本实验中未考虑电池内阻，对Rx的测量值_________(填“有”或“无”)影响
24．(2022·全国·统考高考真题)某同学要测量微安表内阻，可利用的实验器材有：电源E(电动势，内阻很小)，电流表(量程，内阻约)，微安表(量程，内阻待测，约)，滑动变阻器R(最大阻值)，定值电阻(阻值)，开关S，导线若干。
(1)在答题卡上将图中所示的器材符号连线，画出实验电路原理图_____；
(2)某次测量中，微安表的示数为，电流表的示数为，由此计算出微安表内阻_____。
25．(2022·全国·统考高考真题)一同学探究阻值约为的待测电阻在范围内的伏安特性。可用器材有：电压表V(量程为，内阻很大)，电流表A(量程为，内阻为)，电源E(电动势约为，内阻不计)，滑动变阻器R(最大阻值可选或)，定值电阻(阻值可选或)，开关S，导线若干。
(1)要求通过的电流可在范围内连续可调，在答题卡上将图(a)所示的器材符号连线，画出实验电路的原理图________；
(2)实验时，图(a)中的R应选最大阻值为______(填“”或“”)的滑动变阻器，应选阻值为______(填“”或“”)的定值电阻；
(3)测量多组数据可得的伏安特性曲线。若在某次测量中，电压表、电流表的示数分别如图(b)和图(c)所示，则此时两端的电压为______V，流过的电流为_____，此组数据得到的的阻值为______(保留3位有效数字)。
26．(2022·浙江·统考高考真题)小明同学根据图1的电路连接器材来“探究导体电阻与其影响因素的定量关系”。实验时多次改变合金丝甲接入电路的长度、调节滑动变阻器的阻值，使电流表的读数达到某一相同值时记录电压表的示数U，从而得到多个的值，作出图像，如图2中图线a所示。
(1)在实验中使用的是_______(选填“0~20”或“0~200”)的滑动变阻器。
(2)在某次测量时，量程为3V电压表的指针位置如图3所示，则读数U=_______V。
(3)已知合金丝甲的横截面积为7.0×10-8m2，则合金丝甲的电阻率为_______·m(结果保留2位有效数字)。
(4)图2中图线b是另一根长度相同、材料相同的合金丝乙与合金丝甲并联后采用同样的方法获得的图像，由图可知合金丝甲的横截面积_______(选填“大于”、“等于”或“小于”)合金丝乙的横截面积。
27．(2021·福建·统考高考真题)某实验小组使用多用电表和螺旋测微器测量一长度为电阻丝的电阻率，该电阻丝的电阻值约为，材料未知。实验过程如下：
(1)用螺旋测微器测量该电阻丝的直径，示数如图(a)所示。该电阻丝的直径为___________。
(2)对多用电表进行机械调零。
(3)将多用电表的选择开关旋至___________倍率的电阻挡(填“”“”“”或“”)。
(4)将黑、红表笔短接，调节欧姆调零旋钮，使指针指在电阻挡零刻度线。
(5)将黑、红表笔并接在待测电阻丝两端，多用电表的示数如图(b)所示。该电阻丝的电阻值为___________。
(6)测量完成之后，将表笔从插孔拔出，并将选择开关旋到“OFF”位置。
(7)实验测得的该电阻丝电阻率为___________(结果保留3位有效数字)。
28．(2021·海南·高考真题)在伏安法测电阻的实验中，提供以下实验器材：电源E(电动势约，内阻约)，待测电阻(阻值小于)，电压表V(量程，内阻约)，电流表A(量程，内阻约)，滑动变阻器(最大阻值)，单刀开关，单刀双掷开关，导线若干。某同学利用上述实验器材设计如图所示的测量电路。
回答下列问题：
(1)闭合开关前，滑动变阻器的滑片P应滑到___________(填“a”或“b”)端；
(2)实验时，为使待测电阻的测量值更接近真实值，应将拨向___________(填“c”或“d”)；在上述操作正确的情况下，引起实验误差的主要原因是___________(填正确选项前的标号)；
A．电流表分压 B．电压表分流 C．电源内阻分压
(3)实验时，若已知电流表的内阻为，在此情况下，为使待测电阻的测量值更接近真实值，应将拨向___________(填“c”或“d”)；读得电压表的示数为，电流表的示数为，则___________(结果保留两位有效数字)。
29．(2021·湖北·统考高考真题)小明同学打算估测5个相同规格电阻的阻值。现有一个量程为0.6 A的电流表、一个电池组(电动势E不大于4.5 V、内阻r未知)、一个阻值为R0的定值电阻、一个阻值为R1的定值电阻(用作保护电阻)，开关S和导线若干。他设计了如图(a)所示的电路，实验步骤如下：
第一步∶把5个待测电阻分别单独接入A、B之间，发现电流表的示数基本一致，据此他认为5个电阻的阻值相等，均设为R。
第二步∶取下待测电阻，在A、B之间接入定值电阻R0，记下电流表的示数I0。
第三步∶取下定值电阻R0，将n个(n=1，2，3，4，5)待测电阻串联后接入A、B之间，记下串联待测电阻的个数n与电流表对应示数In。
请完成如下计算和判断∶
(1)根据上述第二步，与R0、R1、E、r的关系式是=___________。
(2)定义，则Y与n、R、R0、E的关系式是Y=__________。
(3)已知R0=12.0Ω，实验测得I0=0.182 A，得到数据如下表∶
根据上述数据作出图像，如图(b)所示，可得R=______Ω(保留2位有效数字)，同时可得E=______V(保留2位有效数字)。
(4)本实验中电流表的内阻对表中Y的测量值_______影响(选填“有"或“无")。
30．(2021·天津·高考真题)随着智能手机的广泛应用，充电宝成为手机及时充电的一种重要选择。充电宝可以视为与电池一样的直流电源。一充电宝的电动势约为，内阻很小，最大放电电流为，某实验小组测定它的电动势和内阻。他们剥开充电宝连接线的外绝缘层，里面有四根导线，红导线为充电宝的正极，黑导线为充电宝的负极，其余两根导线空置不用，另有滑动变阻器R用于改变电路中的电流，定值电阻，两只数字多用电表M、N，两表均为理想电表，并与开关S连成如图所示电路。
①图中测量电流的电表是___________，测量电压的电表是___________。(均填写字母“M”或“N”)
②调节滑动变阻器，测得多组I、U数据，记录如下表，其中只有一个数据记录有误，审视记录的数据，可以发现表中第___________次的记录数据有误。(填测量次数的序号)
③电路中接入可以达到下列哪个效果。___________(填选项前的字母)
A．使测电流的电表读数变化明显 B．为了更准确地测量充电宝内阻
C．避免使充电宝的放电电流过大 D．减小测量电压的电表分流作用
31．(2021·北京·高考真题)在“测量金属丝的电阻率”实验中，某同学用电流表和电压表测量一金属丝的电阻。
(1)该同学先用欧姆表“”挡粗测该金属丝的电阻，示数如图1所示，对应的读数是_______。
(2)除电源(电动势3.0 V，内阻不计)、电压表(量程0 ~ 3 V，内阻约3 kΩ)、开关、导线若干外，还提供如下实验器材：
A．电流表(量程0 ~ 0.6 A，内阻约0.1 Ω)
B．电流表(量程0 ~ 3.0 A，内阻约0. 02 Ω)
C．滑动变阻器(最大阻值10 Ω，额定电流2 A)
D．滑动变阻器(最大阻值1 kΩ，额定电流0.5 A)
为了调节方便、测量准确，实验中电流表应选用________，滑动变阻器应选用_______。(选填实验器材前对应的字母)
(3)该同学测量金属丝两端的电压U和通过金属丝的电流I，得到多组数据，并在坐标图上标出，如图2所示。请作出该金属丝的U- I图线_____，根据图线得出该金属丝电阻R =________Ω(结果保留小数点后两位)。
(4)用电流传感器测量通过定值电阻的电流，电流随时间变化的图线如图3所示。将定值电阻替换为小灯泡，电流随时间变化的图线如图4所示，请分析说明小灯泡的电流为什么随时间呈现这样的变化。( )
32．(2021·山东·高考真题)热敏电阻是传感器中经常使用的元件，某学习小组要探究一热敏电阻的阻值随温度变化的规律。可供选择的器材有：
待测热敏电阻(实验温度范围内，阻值约几百欧到几千欧)；
电源E(电动势，内阻r约为)；
电阻箱R(阻值范围)；
滑动变阻器(最大阻值)；
滑动变阻器(最大阻值)；
微安表(量程，内阻等于)；
开关两个，温控装置一套，导线若干。
同学们设计了如图甲所示的测量电路，主要实验步骤如下：
①按图示连接电路；
②闭合、，调节滑动变阻器滑片P的位置，使微安表指针满偏；
③保持滑动变阻器滑片P的位置不变，断开，调节电阻箱，使微安表指针半偏；
④记录此时的温度和电阻箱的阻值。
回答下列问题：
(1)为了更准确地测量热敏电阻的阻值，滑动变阻器应选用___________(填“”或“”)。
(2)请用笔画线代替导线，将实物图(不含温控装置)连接成完整电路__________。
(3)某温度下微安表半偏时，电阻箱的读数为，该温度下热敏电阻的测量值为___________(结果保留到个位)，该测量值___________(填“大于”或“小于”)真实值。
(4)多次实验后，学习小组绘制了如图乙所示的图像。由图像可知。该热敏电阻的阻值随温度的升高逐渐___________(填“增大”或“减小”)。
33．(2021·浙江·高考真题)小李在实验室测量一电阻Rx的阻值。
(1)因电表内阻未知，用如图1所示的电路来判定电流表该内接还是外接。正确连线后，合上开关S，将滑动变阻器的滑片P移至合适位置。单刀双掷开关K掷到1，电压表的读数，电流表的示数如图2所示，其读数___________A；将K掷到2，电压表和电流表的读数分别为，。由此可知应采用电流表___________(填“内”或“外”)接法。
(2)完成上述实验后，小李进一步尝试用其它方法进行实验：
①器材间连线如图3所示，请在虚线框中画出对应的电路图___________；
②先将单刀双掷开关掷到左边，记录电流表读数，再将单刀双掷开关挪到右边，调节电阻箱的阻值，使电流表的读数与前一次尽量相同，电阻箱的示数如图3所示。则待测电阻___________。此方法___________(填“有”或“无”)明显的实验误差，其理由是___________。
34．(2021·广东·高考真题)某小组研究热敏电阻阻值随温度的变化规律。根据实验需要已选用了规格和量程合适的器材。
(1)先用多用电表预判热敏电阻阻值随温度的变化趋势。选择适当倍率的欧姆挡，将两表笔______，调节欧姆调零旋钮，使指针指向右边“”处。测量时观察到热敏电阻温度越高，相同倍率下多用电表指针向右偏转角度越大，由此可判断热敏电阻阻值随温度的升高而__________。
(2)再按图连接好电路进行测量。
①闭合开关S前，将滑动变阻器的滑片滑到_______端(选填“a”或“b”)。
将温控室的温度设置为T，电阻箱调为某一阻值。闭合开关S，调节滑动变阻器，使电压表和电流表的指针偏转到某一位置。记录此时电压表和电流表的示数、T和。断开开关S。
再将电压表与热敏电阻C端间的导线改接到D端，闭合开关S。反复调节和，使电压表和电流表的示数与上述记录的示数相同。记录此时电阻箱的阻值。断开开关S。
②实验中记录的阻值_____(选填“大于”、“小于”或“等于”)。此时热敏电阻阻值_____。
35．(2021·全国·高考真题)一实验小组利用图(a)所示的电路测量一电池的电动势E(约)和内阻r(小于)。图中电压表量程为，内阻：定值电阻；电阻箱R，最大阻值为；S为开关。按电路图连接电路。完成下列填空：
(1)为保护电压表，闭合开关前，电阻箱接入电路的电阻值可以选___________(填“5.0”或“15.0”)；
(2)闭合开关，多次调节电阻箱，记录下阻值R和电压表的相应读数U；
(3)根据图(a)所示电路，用R、、、E和r表示，得___________；
(4)利用测量数据，做图线，如图(b)所示：
(5)通过图(b)可得___________V(保留2位小数)，___________(保留1位小数)；
(6)若将图(a)中的电压表当成理想电表，得到的电源电动势为，由此产生的误差为___________%。
36．(2021·全国·高考真题)某同学用图(a)所示电路探究小灯泡的伏安特性，所用器材有：
小灯泡(额定电压2.5V，额定电流0.3A)
电压表(量程300mV，内阻300)
电流表(量程300mA，内阻0.27)
定值电阻R0
滑动变阻器R1(阻值0-20)
电阻箱R2(最大阻值9999.9)
电源E(电动势6V，内阻不计)
开关S、导线若干。
完成下列填空：
(1)有3个阻值分别为10、20、30的定值电阻可供选择，为了描绘小灯泡电流在0~300mA的U-I曲线，R0应选取阻值为___________的定值电阻；
(2)闭合开关前，滑动变阻器的滑片应置于变阻器的___________(填“a”或“b”)端；
(3)在流过电流表的电流较小时，将电阻箱R2的阻值置零，改变滑动变阻器滑片的位置，读取电压表和电流表的示数U、I，结果如图(b)所示。当流过电流表的电流为10mA时，小灯泡的电阻为___________(保留1位有效数字)；
(4)为使得电压表满量程时对应于小灯泡两端的电压为3V，该同学经计算知，应将R2的阻值调整为_______。然后调节滑动变阻器R1，测得数据如下表所示：
(5)由图(b)和上表可知，随流过小灯泡电流的增加，其灯丝的电阻___________(填“增大”“减小”或“不变”)；
(6)该同学观测到小灯泡刚开始发光时流过电流表的电流为160mA，可得此时小灯泡电功率P1=_______W(保留2位有效数字)；当流过电流表的电流为300mA时，小灯泡的电功率为P2，则=_______(保留至整数)。
37．(2021·河北·高考真题)某同学研究小灯泡的伏安特性，实验室提供的器材有；小灯泡(，)，直流电源()，滑动变阻器，量程合适的电压表和电流表，开关和导线若干，设计的电路如图1所示。
(1)根据图1，完成图2中的实物连线______；
(2)按照图1连线后，闭合开关，小灯泡闪亮一下后熄灭，观察发现灯丝被烧断，原因可能是______(单项选择，填正确答案标号)；
A．电流表短路
B．滑动变阻器的滑片接触不良
C．滑动变阻器滑片的初始位置在b端
(3)更换小灯泡后，该同学正确完成了实验操作，将实验数据描点作图，得到图像，其中一部分如图3所示，根据图像计算出P点对应状态下小灯泡的电阻为______(保留三位有效数字)。
38．(2021·湖南·高考真题)某实验小组需测定电池的电动势和内阻，器材有：一节待测电池、一个单刀双掷开关、一个定值电阻(阻值为)、一个电流表(内阻为)、一根均匀电阻丝(电阻丝总阻值大于，并配有可在电阻丝上移动的金属夹)、导线若干。由于缺少刻度尺，无法测量电阻丝长度，但发现桌上有一个圆形时钟表盘。某同学提出将电阻丝绕在该表盘上，利用圆心角来表示接入电路的电阻丝长度。主要实验步骤如下：
(1)将器材如图(a)连接：
(2)开关闭合前，金属夹应夹在电阻丝的___________端(填“a”或“b”)；
(3)改变金属夹的位置，闭合开关，记录每次接入电路的电阻丝对应的圆心角和电流表示数，得到多组数据；
(4)整理数据并在坐标纸上描点绘图，所得图像如图(b)所示，图线斜率为，与纵轴截距为，设单位角度对应电阻丝的阻值为，该电池电动势和内阻可表示为___________，___________(用、、、、表示)
(5)为进一步确定结果，还需要测量单位角度对应电阻丝的阻值。利用现有器材设计实验，在图(c)方框中画出实验电路图__________(电阻丝用滑动变阻器符号表示)；
(6)利用测出的，可得该电池的电动势和内阻。
39．(2021·浙江·统考高考真题)在“测定电池的电动势和内阻”实验中，
(1)用如图1所示的电路图测量，得到的一条实验数据拟合线如图2所示，则该电池的电动势E=______V(保留3位有效数字)；内阻r=______(保留2位有效数字)；
(2)现有如图3所示的实验器材，照片中电阻箱阻值可调范围为0～9999Ω，滑动变阻器阻值变化范围为0～10Ω，电流表G的量程为0～3mA、内阻为200Ω，电压表的量程有0～3V和0～15V。请在图3中选择合适的器材，在答题纸相应方框中画出两种测定一节干电池的电动势和内阻的电路图。______
40．(2020·海南·统考高考真题)在测量定值电阻阻值的实验中，提供的实验器材如下：电压表(量程，内阻)，电压表(量程，内阻)，滑动变阻器R(额定电流，最大阻值)，待测定值电阻，电源E(电动势，内阻不计)，单刀开关S，导线若干：
回答下列问题：
(I)实验中滑动变阻器应采用________接法(填“限流”或“分压”)；
(2)将虚线框中的电路原理图补充完整_____________；
(3)根据下表中的实验数据(、分别为电压表﹑的示数)，在图(a)给出的坐标纸上补齐数据点，并绘制图像__________；
(4)由图像得到待测定值电阻的阻值________(结果保留三位有效数字)；
(5)完成上述实验后，若要继续采用该实验原理测定另一个定值电阻(阻值约为)的阻值，在不额外增加器材的前提下，要求实验精度尽可能高，请在图(b)的虚线框内画出你改进的电路图______。
41．(2020·北京·统考高考真题)用图1所示的甲、乙两种方法测量某电源的电动势和内电阻(约为1Ω)。其中R为电阻箱，电流表的内电阻约为0.1Ω，电压表的内电阻约为3kΩ。
(1)利用图1中甲图实验电路测电源的电动势E和内电阻r，所测量的实际是图2中虚线框所示“等效电源”的电动势和内电阻。若电流表内电阻用表示，请你用E、r和RA表示出、，并简要说明理由_______。
(2)某同学利用图像分析甲、乙两种方法中由电表内电阻引起的实验误差。在图3中，实线是根据实验数据(图甲：U=IR，图乙：)描点作图得到的U-I图像；虚线是该电源的路端电压U随电流I变化的U-I图像(没有电表内电阻影响的理想情况)。
在图3中，对应图甲电路分析的U-I图像是：__________；对应图乙电路分析的U-I图像是：________。
(3)综合上述分析，为了减小由电表内电阻引起的实验误差，本实验应选择图1中的______(填“甲”或“乙”)。
42．(2020·江苏·统考高考真题)某同学描绘一种电子元件的关系图象，采用的实验电路图如题图1所示，V为电压表，
mA为电流表，E为电源(电动势约)，R为滑动变阻器(最大阻值)，为定值电阻，S为开关。
(1)请用笔画线代替导线，将题图2所示的实物电路连接完整____________。
(2)调节滑动变阻器，记录电压表和电流表的示数如下表：
请根据表中的数据，在方格纸上作出该元件的图线____________。
(3)根据作出的图线可知，该元件是_________(选填“线性”或“非线性”)元件。
(4)在上述测量中，如果用导线代替电路中的定值电阻，会导致的两个后果是_________。
A．电压和电流的测量误差增大
B．可能因电流过大烧坏待测元件
C．滑动变阻器允许的调节范围变小
D．待测元件两端电压的可调节范围变小
43．(2020·天津·统考高考真题)某实验小组选用以下器材测定电池组的电动势和内阻，要求测量结果尽量准确。
电压表 (量程，内阻约为)
电流表 (量程，内阻约为)
滑动变阻器 (，额定电流)
待测电池组 (电动势约为，内阻约为)
开关、导线若干
①该小组连接的实物电路如图所示，经仔细检查，发现电路中有一条导线连接不当，这条导线对应的编号是________。
②改正这条导线的连接后开始实验，闭合开关前，滑动变阻器的滑片P应置于滑动变阻器的________端(填“a”或者“b”)
③实验中发现调节滑动变阻器时，电流表读数变化明显但电压表读数变化不明显。为了解决这个问题，在电池组负极和开关之间串联一个阻值为的电阻，之后该小组得到了几组电压表读数U和对应的电流表读数I，并作出图像，如图所示。根据图像可知，电池组的电动势为________V，内阻为________。(结果均保留两位有效数字)
44．(2020·山东·统考高考真题)实验方案对实验测量的精度有直接的影响，某学习小组对“测量电源的电动势和内阻”的实验方案进行了探究。实验室提供的器材有：
干电池一节(电动势约1.5 V，内阻小于1 Ω)；
电压表V (量程3 V，内阻约3 kΩ)；
电流表A (量程0.6 A，内阻约1 Ω)；
滑动变阻器R (最大阻值为20 Ω)；
定值电阻R1(阻值2 Ω)；
定值电阻R2(阻值5 Ω)；
开关一个，导线若干。
(1)该小组按照图甲所示的电路进行实验，通过调节滑动变阻器阻值使电流表示数逐渐接近满偏，记录此过程中电压表和电流表的示数，利用实验数据在U-I坐标纸上描点，如图乙所示，结果发现电压表示数的变化范围比较小，出现该现象的主要原因是_____。(单选，填正确答案标号)
A．电压表分流
B．干电池内阻较小
C．滑动变阻器最大阻值较小
D．电流 表内阻较小
(2)针对电压表示数的变化范围比较小的问题，该小组利用实验室提供的器材改进了实验方案，重新测量得到的数据如下表所示。
请根据实验数据，回答以下问题：
①图丁的坐标纸上已标出后3组数据对应的坐标点，请在答题卡的坐标纸上标出前4组数据对应的坐标点并画出U-I图像________。
②根据实验数据可知，所选的定值电阻为_____ (填“R1”或“R2”)。
③用笔画线代替导线，请在答题卡上按照改进后的方案，将实物图连接成完整电路____________。
45．(2020·浙江·统考高考真题)某同学分别用图甲和图乙的电路测量同一节干电池的电动势和内阻。
(1)在答题纸相应的方框中画出图乙的电路图____________；
(2)某次测量时电流表和电压表的示数如图所示，则电流_____，电压_____；
(3)实验得到如图所示的两条直线，图中直线Ⅰ对应电路是图1_____(选填“甲”或“乙”)；
(4)该电池的电动势_____V(保留三位有效数字)，内阻_____(保留两位有效数字)。
46．(2020·全国·统考高考真题)某同学要研究一小灯泡L(3.6 V，0.30 A)的伏安特性。所用器材有：电流表A1(量程200 mA，内阻Rg1=10.0 Ω)，电流表A2(量程500 mA，内阻Rg2=1.0 Ω)、定值电阻R0(阻值R0=10.0 Ω)、滑动变阻器R1(最大阻值10 Ω)、电源E(电动势4.5 V，内阻很小)、开关S和若干导线。该同学设计的电路如图(a)所示。
(1)根据图(a)，在图(b)的实物图中画出连线______。
(2)若I1、I2分别为流过电流表A1和A2的电流，利用I1、I2、Rg1和R0写出：小灯泡两端的电压U=_______，流过小灯泡的电流I=_______。为保证小灯泡的安全，I1不能超过_______mA。
(3)实验时，调节滑动变阻器，使开关闭合后两电流表的示数为零。逐次改变滑动变阻器滑片位置并读取相应的I1和I2。所得实验数据在下表中给出。
根据实验数据可算得，当I1=173 mA时，灯丝电阻R=_______Ω(保留1位小数)。
(4)如果用另一个电阻替代定值电阻R0，其他不变，为了能够测量完整的伏安特性曲线，所用电阻的阻值不能小于_______Ω(保留1位小数)。
47．(2020·全国·统考高考真题)某同学用伏安法测量一阻值为几十欧姆的电阻Rx，所用电压表的内阻为1 kΩ，电流表内阻为0.5Ω。该同学采用两种测量方案，一种是将电压表跨接在图(a)所示电路的O、P两点之间，另一种是跨接在O、Q两点之间。测量得到如图(b)所示的两条U–I图线，其中U与I分别为电压表和电流表的示数。
回答下列问题：
(1)图(b)中标记为II的图线是采用电压表跨接在________(填“O、P”或“O、Q”)两点的方案测量得到的。
(2)根据所用实验器材和图(b)可判断，由图线________(填“I”或“II”)得到的结果更接近待测电阻的真实值，结果为________Ω(保留1位小数)。
(3)考虑到实验中电表内阻的影响，需对(2)中得到的结果进行修正，修正后待测电阻的阻值为________Ω(保留1位小数)。
48．(2020·浙江·高考真题)(1)小明同学用多用电表测量一未知电阻器的阻值。经过规范操作后，所选欧姆挡倍率及指针位置分别如图甲、乙所示，则此电阻器的阻值为_____Ω
(2)在“测绘小灯泡的伏安特性曲线”实验中：
①如图丙所示，已经连接了一部分电路，请在答题纸上对应位置将电路连接完整_____。
②合上开关后，测出9组Ⅰ、U值，在坐标系中描出各对应点，如图丁所示。请在答题纸对应位置的图中画出此小灯泡的伏安特性曲线_____。
③与图丁中P点对应的状态，小灯泡灯丝阻值最接近______。
A．16.7Ω B．12.4Ω C．6.2Ω
49．(2019·海南·高考真题)用实验室提供的器材设计一个测量电流表内阻的电路。实验室提供的器材为：待测电流表A(量程10mA，内阻约为)，滑动变阻器，电阻箱R，电源E(电动势约为6V，内阻可忽略)，开关和，导线若干。

(1)根据实验室提供的器材，在图(a)所示虚线框内将电路原理图补充完整，要求滑动变阻器起限流作用____；
(2)将图(b)中的实物按设计的原理图连线____；
(3)若实验提供的滑动变阻器有两种规格
①，额定电流2A ②，额定电流0.5A
实验中应该取___。(填“①”或“②”)
50．(2019·江苏·高考真题)某同学测量一段长度已知的电阻丝的电阻率．实验操作如下：
(1)螺旋测微器如题1图所示．在测量电阻丝直径时，先将电阻丝轻轻地夹在测砧与测微螺杆之间，再旋动_____(选填“A”“B”或“C”)，直到听见“喀喀”的声音，以保证压力适当，同时防止螺旋测微器的损坏．
(2)选择电阻丝的_____(选填“同一”或“不同”)位置进行多次测量，取其平均值作为电阻丝的直径．
(3)2图甲中Rx，为待测电阻丝．请用笔画线代替导线，将滑动变阻器接入2图乙实物电路中的正确位置____
(4)为测量Rx，利用2图甲所示的电路，调节滑动变阻器测得5组电压U1和电流I1的值，作出的U1–I1关系图象如图图所示．接着，将电压表改接在a、b两端，测得5组电压U2和电流I2的值，数据见下表：
请根据表中的数据，在方格纸上作出U2–I2图象．___
(5)由此，可求得电阻丝的Rx=______Ω．根据电阻定律可得到电阻丝的电阻率．
51．(2019·天津·高考真题)现测定长金属丝的电阻率．
①某次用螺旋测微器测量金属丝直径的结果如图所示，其读数是______．
②利用下列器材设计一个电路，尽量准确地测量一段金属丝的电阻．这段金属丝的电阻，约为，画出实验电路图，并标明器材代号．
电源 (电动势，内阻约为)
电流表 (量程，内阻)
电流表 (量程，内阻约为)
滑动变阻器 (最大阻值，额定电流)
开关及导线若干
③某同学设计方案正确，测量得到电流表的读数为，电流表的读数为，则这段金属丝电阻的计算式______．从设计原理看，其测量值与真实值相比______(填“偏大”、“偏小”或“相等”)．
52．(2019·全国·高考真题)某同学欲将内阻为98.5Ω、量程为100uA的电流表改装成欧姆表并进行刻度和校准，要求改装后欧姆表的15kΩ刻度正好对应电流表表盘的50uA刻度．可选用的器材还有：定值电阻R0(阻值14kΩ)，滑动变阻器R1(最大阻值1500Ω)，滑动变阻器R2(最大阻值500Ω)，电阻箱(0~99999.9Ω)，干电池(E=1.5V，r=1.5Ω)，红、黑表笔和导线若干．
(1)欧姆表设计
将图(a)中的实物连线组成欧姆表．( )欧姆表改装好后，滑动变阻器R接入电路的电阻应为____Ω：滑动变阻器选____(填“R1”或“R2”)．
(2)刻度欧姆表表盘
通过计算，对整个表盘进行电阻刻度，如图(b)所示．表盘上a、b处的电流刻度分别为25和75，则a、b处的电阻刻度分别为____、____．
(3)校准
红、黑表笔短接，调节滑动变阻器，使欧姆表指针指向___kΩ处；将红、黑表笔与电阻箱连接，记录多组电阻箱接入电路的电阻值及欧姆表上对应的测量值，完成校准数据测量．若校准某刻度时，电阻箱旋钮位置如图(c)所示，则电阻箱接入的阻值为_______Ω．
53．(2019·浙江·高考真题)小明想测额定电压为2.5V的小灯泡在不同电压下的电功率的电路．
(1)在实验过程中，调节滑片P，电压表和电流表均有示数但总是调不到零，其原因是的____导线没有连接好(图中用数字标记的小圆点表示接线点，空格中请填写图中的数字，如“7点至8点”)；
(2)正确连好电路，闭合开关，调节滑片P，当电压表的示数达到额定电压时，电流表的指针如图所示，则电流为____A，此时小灯泡的功率为____W
(3)做完实验后小明发现在实验报告上漏写了电压为1.00V时通过小灯泡的电流，但在草稿纸上记录了下列数据，你认为最有可能的是____
A．0.08A B．0.12A C．0.20A
()
0.57
0.71
0.85
1.14
1.43
()
0.97
1.21
1.45
1.94
2.43
次数
1
2
3
4
5
6
砝码质量
0.0
0.5
1.0
1.5
2.0
2.5
电压
0
57
115
168
220
280
R/Ω
I/A
/A-1
5.0
0.414
2.42
10.0
0.352
2.84
15.0
0.308
3.25
20.0
0.272
3.68
25.0
0.244
4.10
30.0
0.222
4.50
n
1
2
3
4
5
In/A
0.334
0.286
0.250
0.224
0.200
Y/A-1
2.500
1.998
1.495
1.030
0.495
次数
1
2
3
4
5
6
7
电流
0.299
0.477
0.684
0.877
1.065
1.281
1.516
电压
4.970
4.952
4.932
4.942
4.894
4.872
4.848
U/mV
24.0
46.0
76.0
110.0
128.0
152.0
184.0
216.0
250.0
I/mA
140.0
160.0
180.0
200.0
220.0
240.0
260.0
280.0
300.0
测量次数
1
2
3
4
5
1.00
1.50
2.00
2.50
3.00
1.61
2.41
3.21
4.02
4.82
电压
0.000
0.250
0.500
0.650
0.700
0.725
0.750
电流
0.00
0.10
0.25
0.60
1.70
4.30
7.50
序号
1
2
3
4
5
6
7
I/A
0.08
0.14
0.20
0.26
0.32
0.36
0.40
U/V
1.35
1.20
1.05
0.88
0.73
0.71
0.52
I1/mA
32
55
85
125
144
173
I2/mA
171
229
299
379
424
470
U2/V
0.50
1.02
1.54
2.05
2.55
I2/mA
20.0
40.0
60.0
80.0
100.0
