注意事项：
1.本试卷分为试题卷（1-6页）和答题卡两部分。满分70分，与化学同堂，考试时间共120分钟。
2.考生答题前，请先将姓名、准考证号等信息用黑色墨迹签字笔填写在答题卡上的指定位置。待监考教师粘贴条形码后，认真核对条形码上的姓名、准考证号是否正确。
3.请将选择题答案用2B铅笔填涂在答题卡上相应的位置，非选择题答案用黑色墨迹签字笔答在答题卡上的相应位置。超出答题区域书写的答案无效，在草稿纸、试题卷上答题均无效。
4.考试结束，监考人员必须将参考学生和缺考学生的答题卡收回。
一、单项选择题（每题1.5分，共18分）
1. 在物理学习过程中，经常要进行估测。我们也可以在生活中对估测的能力进行有意地培养。在观摩一场马拉松比赛时，小明对相关数据进行了估测，其中最符合实际情况的是（ ）
A. 运动员跑步时的步幅约为0.8m
B. 运动员跑马拉松全程的平均速度约为20m/s
C. 运动员跑步时对地面的压强约为40Pa
D. 路边记者的摄像机工作时的电流约为10A

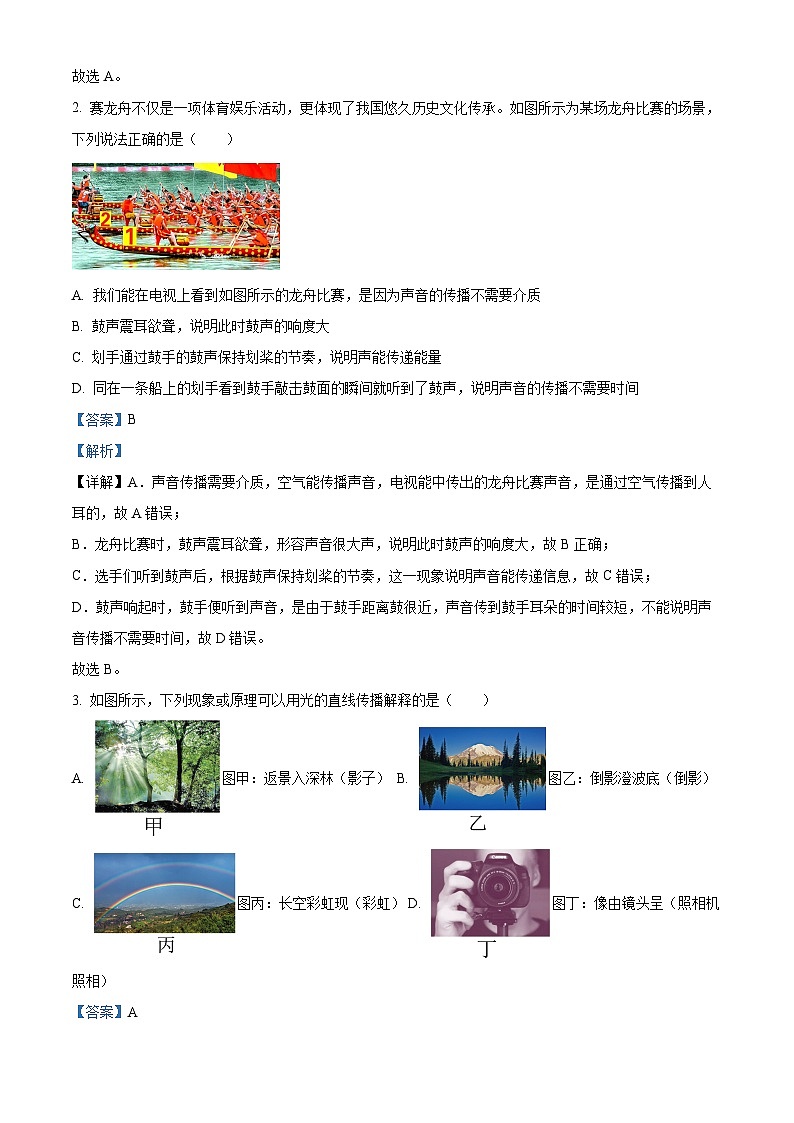

2. 赛龙舟不仅是一项体育娱乐活动，更体现了我国悠久历史文化传承。如图所示为某场龙舟比赛的场景，下列说法正确的是（ ）
A. 我们能在电视上看到如图所示的龙舟比赛，是因为声音的传播不需要介质
B. 鼓声震耳欲聋，说明此时鼓声的响度大
C. 划手通过鼓手的鼓声保持划桨的节奏，说明声能传递能量
D. 同在一条船上的划手看到鼓手敲击鼓面的瞬间就听到了鼓声，说明声音的传播不需要时间
3. 如图所示，下列现象或原理可以用光的直线传播解释的是（ ）
A. 图甲：返景入深林（影子）B. 图乙：倒影澄波底（倒影）
C. 图丙：长空彩虹现（彩虹）D. 图丁：像由镜头呈（照相机照相）
4. 如图所示为电冰箱的工作原理。下列关于电冰箱的说法正确的是（ ）
A. 打开冰箱冷藏室的门，我们闻到里面放的韭菜的气味，这是因为分子之间有间隙
B. 气态制冷剂在冷凝管中发生凝固，此过程放热
C. 液态制冷剂通过冷冻室时，其内能增大，是通过热传递改变其内能的
D. 液态制冷剂变为气态制冷剂的过程中，放出热量
5. 10月15日上午7时30分，随着响亮的发令枪声响起，2023中国人寿广安红色马拉松赛（以下简称“广安红马”）在广安思源广场正式鸣枪起跑，如图所示。关于马拉松赛，下列说法正确的是（ ）
A. 运动员跑鞋底部有凹凸花纹是为了减小摩擦
B. 运动员冲过终点不能立即停下来是因为受到惯性的作用
C. 运动员起跑前静止时，人对地面的压力和地面对人的支持力是一对平衡力
D. 运动员匀速通过弧形弯道时处于非平衡状态
6. 电给人类带来了极大的便利，但不正确用电也会带来很大的危害，甚至危及生命。下列关于电的说法正确的是（ ）
A. 发生触电事故时，要立即切断电源，然后进行施救
B. 发电机的工作原理是通电导体在磁场中受力运动，是由奥斯特发现的
C. 利用太阳能电池板可以源源不断地产生电能，此过程不遵循能量守恒定律
D. 核电站利用核裂变释放的能量来发电，核能是可再生能源
7. 同学们梳理了教材中与压强知识有关的实验，如图所示，其中分析正确的是（ ）
A. 图甲中，装有相同质量的水的瓶子竖直放在海绵上，瓶子的底面积越大，海绵凹陷得越明显
B. 图乙中，探头在水中深度越大，U形管两边液面高度差越小
C. 图丙中的吸盘能“吸附”在墙壁上，此时外界大气压小于吸盘内的气压
D. 图丁中，向外拉活塞，烧瓶内停止沸腾的水再次沸腾，该实验能解释在青藏高原上煮熟米饭需要使用高压锅
8. 如图所示是在体育课中进行的四个运动项目，下列说法正确的是（ ）
A. 图甲：投掷实心球时，实心球在空中不受力作用
B. 图乙：引体向上，人匀速向上运动时，人的重力势能增大，机械能不变
C. 图丙：立定跳远起跳时用力蹬地，是利用了物体间力的作用是相互的
D. 图丁：进行50m跑时，地面对人的摩擦力的方向向后
9. 压敏电阻的阻值随所受压力的增大而减小，亮亮想设计一个测量液体内部压强的测量装置，要求探头（由压敏电阻改装，只有单面受力）在液体中的深度越深，显示器（电表）的示数越大，如图所示的电路中符合要求的是（ ）
A. B. C. D.
10. 如图所示，质量、底面积相同的薄壁容器甲、乙、丙放在水平桌面上，甲为圆柱形，乙、丙为圆台形，分别装有深度相同的水，下列说法正确的是（ ）
A. 水对容器底部的压力
B. 水对容器底部的压力
C. 容器对桌面的压力
D. 容器对桌面的压力
11. 如图1所示，用甲、乙两个滑轮组分别将物体M、N匀速提升1m，所做有用功相同，拉力分别为，此过程相关数据如图2所示。已知将物体M、N匀速提升1m所用时间相等，下列有关此过程的说法中，正确的是（ ）
A. 提升物体时两拉力的功率大小关系为
B. 甲、乙两个滑轮组中，绳子自由端移动的距离之比为2∶3
C. 物体M、N的重力大小关系为
D. 乙滑轮组的机械效率为40%
12. 如图甲所示，电源电压恒定不变，为12V，小灯泡L的额定电流为0.6A，滑动变阻器R的最大阻值为50Ω，电流表量程为“0~0.6A”，电压表量程为“0~15V”。闭合开关S，在保证电路安全的前提下，最大范围地调节滑动变阻器的滑片P，分别绘制了电流表示数与电压表示数、电流表示数与滑动变阻器R连入电路阻值的变化关系图像，如图乙、丙所示。下列说法正确的是（ ）
A. 小灯泡L的额定功率为36W
B. 小灯泡L正常发光时，电路的总功率为7.2W
C. 当电流表示数为0.25A时，滑动变阻器的电功率为0.25W
D. 当小灯泡L正常发光时，滑动变阻器接入电路的阻值为20Ω
二、填空题（每空1分，共14分）
13. 如图所示医用外科口罩由口罩体、鼻夹、口罩带组成，采用三层工艺制成，面料具有较强的过滤性，口罩体中带有静电的熔喷布具有____________的性质。冬天的清晨，小红打开了暖风机取暖，觉得风有些大，就关闭了暖风机上的风机，此时暖风机的电热丝仍然工作，由此可知，该暖风机的风机和电热丝是____________（选填“串联”或“并联”）的。
14. 《天工开物》中提到我国的淬火工艺，它是指将高温工件浸入冷的淬火介质，使其完全冷却，以提高金属工件的性能的一种工艺。铁匠用锤子敲打工件，工件的内能增加，此过程的能量转化与内燃机做功冲程发生的能量转化____________（选填“相同”或“不同”）；如图所示，铁匠师傅用铁钳夹着高温工件放入水中淬火，若以工件为参照物，铁钳是____________（选填“静止”或“运动”）的。
15. 在紧急集合时，消防员需要抓住竖直的杆从楼上滑下（如图所示），如果某消防员自身及装备质量共80kg，当他用500N的力抓着竖直的杆匀速下滑时，杆对人的摩擦力大小为____________N；已知该消防员下滑的距离为4m，下滑的时间为5s，则其下滑的速度为____________m/s。（g取）
16. 如图所示是救援队配备的钢筋剪，利用钢筋剪可以将楼体的钢筋剪断，以便对楼内人员进行施救，在使用时，钢筋剪是____________（选填“省力”或“费力”）杠杆。钢筋剪的握柄较粗，使用时可以____________（选填“增大”或“减小”）握柄对手的压强，让人更舒适。
17. 《天工开物》《乃粒》篇中介绍了筒车这样一种以水流作动力，把低处的水提升到高处的机械，如图甲所示，如图乙所示为筒车的简化图。筒车是利用水能工作的，水能是____________（选填“可再生”或“不可再生”）能源；筒车将水从取水处运到倒水处的过程中，水的重力势能____________（选填“减小”“不变”或“增大”）。
18. 如图所示，OA、OB两直线是A、B两电阻的电流与电压的关系图像。由图像可知，若通过A的电流为1.0A时，A两端的电压是____________V；若将两个电阻并联在电压为3V的电源两端，则10s内电流通过B产生的热量为____________J。
19. 如图甲所示，一个圆柱形容器由两部分组成，上方为透明的特殊材料，厚度不计，质量为1g；它的底部是密度为的金属，金属体积为，容器底面积为，将这一空容器放入装有水的大水槽中，静止后在容器与水面相接的位置做一标记线O，容器处于竖直漂浮状态，如图乙所示。已知容器高度足够，大水槽中的水深也足够，则此时该容器受到的浮力为______N；排开水的质量为______kg。（水的密度为，g取）
三、作图题（每题1分，共3分）
20. 如图所示，OA是一束从水里斜射入空气时的出射光线，请画出可能的入射光线及对应的反射光线。
21. 一个气球被细绳牵引着处于静止状态，如图所示，请画出这个气球受到的浮力及重力的示意图。
22. 请在图中标出通电螺线管的电流方向和磁感线的方向。
四、实验探究题（每空2分，每图2分，共22分）
23. 在“探究平面镜成像特点”的实验中，小青选择了如图所示的实验装置。
（1）小青用透明玻璃板代替平面镜的目的是____________；
（2）小青把点燃的蜡烛A放在玻璃板前，在玻璃板的后面放一支外形相同但没有点燃的蜡烛B，移动蜡烛B，直至蜡烛B与蜡烛A所成的像完全重合；
（3）如图所示，仅将玻璃板由甲位置水平平移至乙位置时，蜡烛A成像情况是____________（填选项前字母）。
A.蜡烛成像仍在B处 B.蜡烛成像在B处右侧 C.蜡烛无法通过玻璃板成像
24. 小青用如图1所示的实验装置探究“水沸腾时温度变化的特点”。
（1）实验中，在烧杯上盖上纸板的目的是____________；
（2）小青用相同的酒精灯加热盛有不同质量的水的烧杯，其中两次实验中水温随时间变化图像如图2所示，则烧杯中水的质量的大小关系为______（选填“>”“<”或“=”）。
25. 为了探究滑动摩擦力大小与什么因素有关，小张老师利用信息技术，设计了如图甲所示的实验装置，其简化图如图乙所示，装置水平放置。
（1）实验过程中，电动机驱动滑台，使长木板向右运动，如图乙所示，力F沿水平向右的方向拉动长木板A，根据____________（选填“二力平衡”或“物体间力的作用相互的”）的知识可知，物块B受到的滑动摩擦力的大小等于力传感器的示数；
（2）分别使用正六棱柱的毛巾面、棉布面和木板面进行实验，发现力传感器的示数不同，说明滑动摩擦力大小与____________有关；
（3）只调节电机驱动力，改变长木板的运动速度，从而改变正六棱柱与长木板间的相对运动速度，发现不同速度下，力传感器的示数相同，说明滑动摩擦力大小与物体间的相对运动速度大小____________（选填“有关”或“无关”）。
26. 在测量一个标有“3.8V”字样的灯泡的额定功率的实验中，电源电压恒定不变。
（1）在图甲中找出连接错误的一根导线，并在该导线上画“×”，再用笔画线代替导线将电路连接正确；______
（2）正确连接电路，闭合开关后发现灯泡不亮，电流表有示数，电压表无示数，已知接线柱连接完好，则此时电路故障可能是______；
（3）故障排除后，闭合开关，调节滑动变阻器的滑片P，使灯泡正常发光，此时电流表的示数如图乙所示，则待测灯泡的额定功率为______W；
（4）利用该电路不能进行“探究电流与电压关系”的实验，原因是______。
五、计算题（26、27题各4分，28题5分，共13分）
27. 随着人们环保意识的增强，许多家庭已逐渐使用清洁的液化天然气替代木柴、煤等燃料。星期天，小明在家用天然气灶将5kg初温为20℃的水烧开，则：[气压为标准大气压，水的比热容，天然气的热值]
（1）求水吸收的热量；
（2）若该天然气灶加热水时的热效率为40%，求加热这些水需要完全燃烧的天然气的体积。
28. 学习了密度知识后，小雨发现：生活中密度大于水的物体在水中会下沉，密度小于水的物体在水中会上浮，若物体的密度等于液体的密度，物体就会悬浮于液体中。她取来一只质量为55g的鸡蛋，将鸡蛋放入一个装有100mL清水的量杯中，鸡蛋沉在杯底，此时量杯中的液面所在刻度为150mL，液面到杯底的高度为20cm。则：（水的密度为，g取10N/kg）
（1）鸡蛋的密度为多大？
（2）鸡蛋对杯底的压力为多大？
（3）逐渐加入食用盐并搅拌使其全部溶解，当加入适量的食用盐后，鸡蛋恰好悬浮于盐水中，如图所示，此时量杯中的液面刻度仍为150mL，则加入食用盐前后液体对杯底压强的变化量为多大？
29. 无烟电烤炉是现代家庭聚餐新兴的一种烧烤设备，不仅使用方便，更体现的是一种健康环保的生活理念。如图甲所示是小明家买的一款新型三挡（大火、中火和小火）无烟电烤炉，其内部电路图如图乙所示。已知，的阻值为96.8Ω，的阻值为48.4Ω，额定电压为220V。则：
（1）求该无烟电烤炉在小火正常工作时的电流；（结果保留一位小数）
（2）求该无烟电烤炉在大火正常工作时的功率；
（3）为了能在家用该无烟电烤炉用大火进行烧烤，小明家准备更换额定功率更大的电表。已知进行烧烤时，小明家会同时开启一台功率为500W的电冰箱和一台功率为100W的电视机，以及3盏功率为20W的灯泡，而供电局提供的电能表允许接入用电器的最大功率为2200W，请通过计算说明该电能表是否可以在小明家中使用。
