山东省德州市陵城区2024届九年级上学期期末考试物理试卷(含答案)

这是一份山东省德州市陵城区2024届九年级上学期期末考试物理试卷(含答案)，共23页。试卷主要包含了单选题，填空题，作图题，实验题，计算题等内容，欢迎下载使用。

一、单选题
1．下列估测的数据中，最符合实际的是( )
A.一个电热水壶的加热功率约为
B.两节干电池串联后电压约为
C.一台电视机正常工作的电流约为
D.一盏台灯工作2小时消耗电能约为
2．下列关于热和能的说法正确的是( )
A.热机的功率大，效率就一定高
B.热传递过程中，传递的是温度
C.天然气燃烧越充分，其热值越大
D.温度高的物体，内能不一定大
3．如图所示的四个情景，下列说法正确的是( )
A.图甲中，小朋友的做法符合安全用电的原则
B.图乙中，让笔杆热起来，只能采用做功的方式
C.图丙中，闭合开关S后，发现灯泡L不亮，用测电笔分别检测b、c两点，氖管都发光，则cd段断路
D.图丁中，汽油机的做功冲程把机械能转化为内能
4．下列说法正确的是( )
A.毛皮摩擦过的橡胶棒靠近带负电的物体时会相互排斥
B.金属导体中自由电子定向移动的方向就是电流的方向
C.两个小灯泡由一个开关同时控制，它们一定是串联
D.两个小灯泡两端电压相等，它们一定是并联

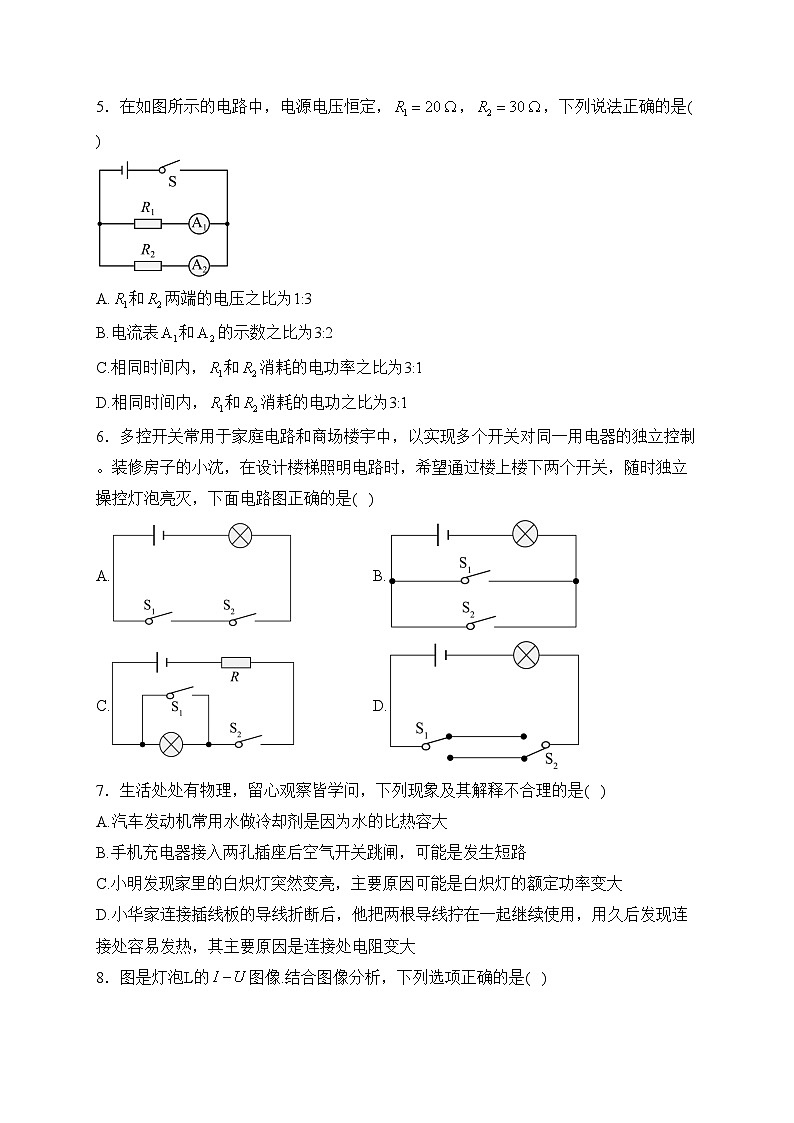

5．在如图所示的电路中，电源电压恒定，，，下列说法正确的是( )
A.和两端的电压之比为1:3
B.电流表和的示数之比为3:2
C.相同时间内，和消耗的电功率之比为3:1
D.相同时间内，和消耗的电功之比为3:1
6．多控开关常用于家庭电路和商场楼宇中，以实现多个开关对同一用电器的独立控制。装修房子的小沈，在设计楼梯照明电路时，希望通过楼上楼下两个开关，随时独立操控灯泡亮灭，下面电路图正确的是( )
A.B.
C.D.
7．生活处处有物理，留心观察皆学问，下列现象及其解释不合理的是( )
A.汽车发动机常用水做冷却剂是因为水的比热容大
B.手机充电器接入两孔插座后空气开关跳闸，可能是发生短路
C.小明发现家里的白炽灯突然变亮，主要原因可能是白炽灯的额定功率变大
D.小华家连接插线板的导线折断后，他把两根导线拧在一起继续使用，用久后发现连接处容易发热，其主要原因是连接处电阻变大

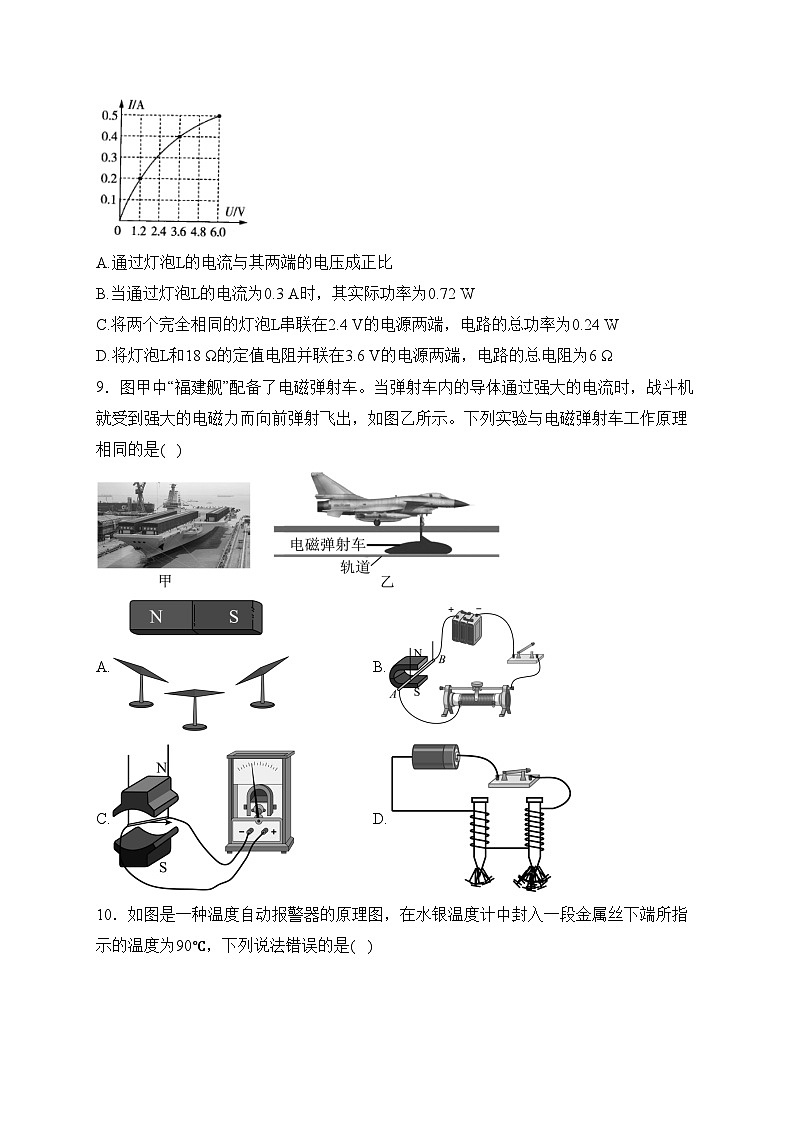

8．图是灯泡L的图像.结合图像分析，下列选项正确的是( )
A.通过灯泡L的电流与其两端的电压成正比
B.当通过灯泡L的电流为0.3 A时，其实际功率为0.72 W
C.将两个完全相同的灯泡L串联在2.4 V的电源两端，电路的总功率为0.24 W
D.将灯泡L和18 Ω的定值电阻并联在3.6 V的电源两端，电路的总电阻为6 Ω
9．图甲中“福建舰”配备了电磁弹射车。当弹射车内的导体通过强大的电流时，战斗机就受到强大的电磁力而向前弹射飞出，如图乙所示。下列实验与电磁弹射车工作原理相同的是( )
A.B.
C.D.
10．如图是一种温度自动报警器的原理图，在水银温度计中封入一段金属丝下端所指示的温度为90℃，下列说法错误的是( )
A.报警器利用了水银导电和热胀冷缩的性质
B.报警器利用了电磁铁通电时有磁性断电时磁性消失的特点
C.报警器中，水银温度计和电磁铁串联在电路中
D.温度达到90℃时，报警器中的灯亮同时铃响
11．如图所示，是小京设计的汽车油箱内油量不足时触发报警的电路，电源两端电压保持不变，电阻、中的一个是定值电阻，另一个是压敏电阻。压敏电阻装在油箱内底部，其阻值随油箱中油量的减少而增大，当电压表示数大于某一值U时，就会触发报警。电压表示数为U时，油箱中的油量为警戒油量。下列说法错误的是( )
A.为压敏电阻
B.随着油箱的油量减少，通过定值电阻的电流变大
C.若换用阻值更大的定值电阻，警戒油量将变小
D.若换用电压更大的电源，警戒油量将变大
12．如图甲所示，电源电压保持不变。电流表A的量程为，电压表、的量程均为，滑动变阻器R的规格为“”，小灯泡的额定电压为。滑动变阻器的滑片P在某点时，小灯泡正常发光，此时电压表的示数为。在保证电路各元件安全的最大范围内调节滑片P，其中一只电压表与电流表示数的变化图象如图乙所示。下列说法正确的是( )
A.电源电压为
B.电压表的示数变化范围为
C.滑动变阻器的取值范围是
D.小灯泡的功率范围为
二、填空题
13．今年五一期间，淄博烧烤火出圈，美味的烧烤搭配冰夾的啤酒，让人们不远千里赶来体味这平凡而难得的人间烟火：香味扑鼻而来，这是________现象；冰镇过后的啤酒外面挂着水珠，水珠向外凸起没有散开是因为分子间存在________。某单缸四冲程汽油机的飞轮转动速度是，则此汽油机每秒对外做功________次。
14．如图所示，电源电压恒为10 V，滑动变阻器R的最大阻值为20 Ω，直流电动机M的额定电压为6 V，线圈电阻为2 Ω。当闭合开关S，滑片P移到中点时，电动机刚好正常工作，此时电路中的电流为_______A，电动机通电100 s产生的热量为_______J。
15．如图为“探究电流通过导体产生的热量与_______关系的实验”装置。实验后小明取出装置中的电阻，发现两电阻长度和材料相同，_______容器中电阻的横截面积较大。
16．2023年8月29日，华为旗舰手机在未举行发布会的情况下悄然发售，搭载了我国自主研发的新一代麒麟芯片。该芯片主要用到_______（选填“半导体”或“超导”）。材料制成的。若该手机的电池容量为，额定电压为，充满电后它存储了_______J的能量。
17．图是电解水实验原理图，蓄电池在向外供电时把________能转化为电能。为增强水的导电性，通常向水中加少量的NaOH。在闭合开关的瞬间，溶液中的Na+移动方向是从C到D，则蓄电池的A端是________极。
18．小明家的电能表面板如图所示，他家同时使用的用电器总功率不能超过_______W。家用电器待机会“偷”电，小明发现家里用电器在待机状态时，一天时间电能表指示灯闪烁了960次，一天内由于待机浪费的电能为_______，这些电能可以供“ ”的灯泡正常工作_______h。
三、作图题
19．图1是某款带LED指示灯的开关。现用该开关控制一个“220V，18W”的节能灯，已知：开关断开时，LED指示灯不亮，节能灯不工作；开关闭合时，LED指示灯亮，节能灯正常工作；若LED指示灯损坏，节能灯仍能在开关闭合时正常工作。请在图2中画出符合题目和安全用电要求的电路。
20．如图所示，请将螺线管、滑动变阻器接入电路中，使开关闭合后，螺线管与条形磁铁相互排斥，滑动变阻器的滑片向右移动时弹簧的长度变短，并标出螺线管的N极。
四、实验题
21．小刚和小强在组成串联电路的实验中。
（1）小刚连接了如图1所示电路，如果闭合开关，出现_______（选填“断路”、“短路”或“通路”）现象，两个灯泡都将_______（选填“不会发光”或“会被烧坏”）；
（2）小刚想将电路全部拆散，重新连接。小强认为只需拆除图1中的_______（选填“a”“b”“c”或“d”）这一根导线，就能成为串联电路；
（3）小刚发现教室的电风扇转动时，教室的灯是可以不亮的，由此判断它们的连接方式是_______（填“串”或“并”）联；
（4）排除故障后，小芳在测量了灯两端的电压后，断开开关，然后将导线AE的A端松开，接到D接线柱上，测量灯两端的电压，这一做法会造成_______。
A.电压表的量程选大B.电压表的量程选小C.电压表的正负接线柱接反
22．在测量电阻的实验中：
（1）小华设计的测量电路如图1所示，待测电阻约。
①在甲图开关闭合前，滑动变阻器的滑片应置于最_______端（选填“左”或“右”）；
②小华发现无论怎样调节滑动变阻器，电压表示数不为零且保持不变，而电流表示数始终为零，已知导线及各处连接完好，则电路中故障可能是_______。
（2）小清设计的测量另一待测电阻阻值的电路如图乙所示。
他的测量步骤如下：
第1步：将接在电路中A、B两点间，闭合开关S，调节滑动变阻器滑片P至适当位置，此时电压表的示数如图丙所示，示数为_______V；断开开关S，移走；
第2步：再将电阻箱R接在A、B两点间，闭合开关S，保持滑动变阻器的滑片P位置不变，调节电阻箱使电压表的示数仍如图丙所示，此时电阻箱接入电路中阻值，则小清测得的阻值为_______。
23．小明用如图甲所示的装置做“探究通过导体的电流跟电阻的关系”的实验。实验器材如下：电源（电压恒为）、电压表（）、电流表（），、、、定值电阻各一个，开关、滑动变阻器和导线若干。
（1）图甲中有一根导线连接错误，请在连接错误的导线上打“×”并补画出正确的连线；
（2）排除故障后，小明用的定值电阻做完实验，接着换成的电阻接入电路，闭合开关后，应该将滑动变阻器的滑片向_______（选填“左”或“右”）端滑动从而达到控制定值电阻两端的_______不变的目的。图乙是实验中电流I随电阻R变化的关系图象，由图象可知定值电阻两端的电压为_______V；
（3）由图乙可以得出结论：__________；
（4）在交流评估环节，另一同学认为小明即便做了4次实验，总结得出的“电流与电阻的关系”依然不具有普遍性，他建议小明应____________，使用上述几个电阻重复实验，这样才能实现真正意义上的多次实验，进而得出普遍规律。
24．如图所示，小明和小刚利用蹄形磁体、灵敏电流计、开关、导体AB和若干导线等器材来探究感应电流产生的条件。闭合开关，他们完成操作，将观察到的现象记入表格：
（1）实验时通过观察___________来判断电路中是否产生感应电流。
（2）分析①、②两次实验现象，小明说：“闭合电路的一部分导体在磁场中的运动方向与磀场方向垂直时，电路中就会产生感应电流。”小刚认为不准确，因为导体AB_______运动时，其运动方向也与磁场方向垂直，但无感应电流。
（3）采纳小刚意见后，小明又说：“闭合电路的一部分导体在磁场中垂直切割磁感线时，电路中才会产生感应电流”，小刚认为不全面，因为导体AB_______运动时，也有感应电流。
（4）动圈式话筒就是利用此原理工作的，经过探究发现，声音越大时，电路中的感应电流_______（选填“越强”或“越弱”）；如果将图中的灵敏电流计换成_______，可以探究磁场对电流的作用。
五、计算题
25．2023年9月23日，第19届亚运会在中国杭州举行。此次亚运会首次使用废碳再生的绿色零碳甲醇作为主火炬塔燃料，实现循环内的零排放，助力打造首届碳中和亚运会。已知水的比热容是，甲醇的热值约为。求：
（1）完全燃烧0.2kg甲醇能放出多少热量？
（2）若0.2kg甲醇完全燃烧释放的热量的21%被10kg初温为20℃的水吸收，可以使水的温度上升多少℃？
26．体重超标已影响了部分中学生的身心健康，为了动态监测学生的体重情况；我校科技：创新小组设计了一台由电流表改装而成的简易体重计，其电路如图甲所示。已知电源电压恒定，定值电阻，R为压敏电阻，其阻值与所受到的压力关系如图乙所示，电流表量程为0～0.6A，踏板重力不计，求：
（1）闭合开关S，当体重计空载时，电路中的电流为0.12A，电源电压为多少；
（2）当体重计示数为600N时，两端的电压为多少；
（3）此体重计所能测量的最大体重为多少。
27．作为四大国粹之一的中药能有效抑制病毒的传播。如图所示，甲为一款电热中药壶，其简化电路图如图乙所示，其发热元件为两个电阻，可实现高温、中温、低温三挡的挡位调节。电路额定电压为，电阻阻值为，中温挡功率为。
（1）的电阻值是多少；
（2）低温挡正常工作时，求电路消耗的总功率；
（3）如图丙是在一次使用过程中电饭煲功率与时间的关系图像，则消耗的电能是多少。
参考答案
1．答案：B
解析：A.一个电热水壶的加热功率约为1000W ，故A不符合题意；
B.一节新干电池的电压为1.5V ，两节干电池串联后电压约为3V，故B符合题意；
C.一台电视机正常工作的电流约为0.5A，故C不符合题意；
D.一盏台灯工作2小时消耗电能约为
故D不符合题意。
故选B。
2．答案：D
解析：A.热机的效率是有用功与燃料完全燃烧放出的热量的比值，热机的效率越高说明有用功与总功的比值越大；功率表示做功的快慢，功率越高说明做功越快，效率和功率是两个不同的物理量，二者之间没有必然联系，故A错误；
B.热传递过程中，传递的是热量不是温度，故B错误；
C.热值是燃料的特性，与燃烧越充不充分无关，故C错误；
D.内能的大小不仅与温度有关，还与分子数目、物质状态有关，故D正确。
故选D。
3．答案：C
解析：A.图甲中，雷雨天在树下避雨易受到雷击，不符合安全用电的原则，故A错误；
B.图乙中，让笔杆热起来，除了采用做功的方式，还可以通过热传递的方式，故B错误；
C.图丙中，闭合开关S后，发现灯泡L不亮，用测电笔分别检测b、c两点，氖管都发光，说明abc段都与火线相连，则cd段断路，故C正确；
D.图丁中，汽油机的做功冲程中，汽缸内燃料燃烧后产生的高温燃气对活塞做功，内能转化为机械能，故D错误。
故选C。
4．答案：A
解析：A、因为毛皮擦过的橡胶棒带负电荷，靠近带负电的物体时同种电荷会相互排斥，故A正确；
B、物理学中规定正电荷定向移动的方向是电流的方向，金属导体中自由电子定向移动的方向与电流方向相反，故B错误；
C、两个灯泡由一个开关同时控制，则两灯泡可能串联，也可能并联(开关在干路上)，故C错误；
D、并联电路各支路两端电压一定相等，而两个完全相同的灯泡串联时，两个灯泡分得的电压也相等，所以，两个灯泡两端的电压相等，这两个灯泡可能并联也可能串联，故D错误。
故选：A。
5．答案：B
解析：A.由电路图可知，电阻和串联，电流表测量通过和电流，电流表测量通过和电流。由并联电路电压特点可知，和两端的电压均等于电源电压，则和两端的电压之比为1:1，故A错误；
B.由可知，电流表和的示数之比
故B正确；
C.由可知，相同时间内，和消耗的电功率之比
故C错误；
D.由可知，相同时间内，和消耗的电功之比
故D错误。
故选B。
6．答案：D
解析：A.由A图所示，开关和灯泡组成串联电路，根据串联电路特点，开关必须同时闭合灯泡才能发光，独立操控灯泡亮灭，故A错误；
B.由B图所示，开关和并联后再与灯泡串联，开关只要闭合一个，灯泡就能一个发光，另一个闭合、断开均不影响灯泡亮灭，故B错误；
C.由C图所示，开关和灯泡并联后再与灯泡、电阻组成串联。当开关都闭合时灯泡短路或只闭合电路断路，灯泡不发光；只闭合灯泡发光，开关彼此影响灯泡亮灭，故C错误；
D.由D图所示，和之间由并排两根导线，两开关只有两种情况，要么闭合时在同一导线上，要么闭合时不在同一导线上。若闭合时在同一导线上，灯泡发光；否则不发光，所以随时独立操控灯泡亮灭，故D正确。
故选D。
7．答案：C
解析：A.相同质量的水和其它物质相比，升高相同的温度，水吸收的热量多，所以汽车发动机用水来做冷却剂，故A不符合题意；
B.手机充电器的功率很小，接入两孔插座后空气开关跳闸，可能是短路引起的，故B不符合题意；
C.用电器正常工作时的电压叫做额定电压，用电器在额定电压下工作时的电功率叫做额定功率；白炽灯突然变亮是因为实际功率变大，故C符合题意；
D.在家庭电路中，连接插线板的导线折断后，他把两根导线拧在一起继续使用，会使导线变短、接触不良，则该处的电阻较大，导线连接处与导线串联在电路中，通过的电流相等、通电时间相等，由可知，连接处产生的热量较多，往往比别处更容易发热，加速导线老化，甚至引起火灾，故D不符合题意；
故选C。
8．答案：D
解析：A（×）题图中的图像不是一条直线，所以通过灯泡的电流与其两端的电压不成正比.
B（×）根据下图中的B点可知，电流为0.3 A时灯泡两端电压小于2.4 V，电功率小于.
C（×）两个相同的灯泡L串联在2.4 V的电源两端，每个灯泡两端的电压为1.2 V，根据上图中的A点可知，电路的电流是0.2 A，所以电路总功率为.
D（√）把L和18 Ω的电阻并联在3.6 V的电源两端，则两者两端的电压均为3.6 V，根据上图中的C点可知通过L的电流是0.4 A，通过18 Ω电阻的电流为，总电流为，电路总电阻为.
9．答案：B
解析：由题意可知，电磁弹射装置的弹射车与战斗机前轮连接，并处于强磁场中，当弹射车内的导体通以强大电流时，即可受到强大的推力，由此可知，其工作原理是通电导体在磁场中受力而运动。
A.图中是研究磁体周围存在磁场，与电磁弹射车的工作原理不相同，故A不符合题意；
B.图中有电源，通电导体棒在磁场中受力而运动，即与电磁弹射车的工作原理相同，故B符合题意；
C.图中没有电源，是闭合电路的一部分导体在磁场中做切割磁感线运动，产生感应电流，为电磁感应原理，与电磁弹射车的工作原理不相同，故C不符合题意；
D.图中两个电磁铁串联，电流相同，线圈匝数不同，吸引大头针的数目不同，说明电磁铁的磁性强弱与线圈的匝数有关，与电磁弹射车的工作原理不同，故D不符合题意。
故选B。
10．答案：D
解析：根据液体热胀冷缩的性质，当水银柱上升到90 ℃刻度线处时，水银与上方金属丝接触，因为水银是导体，故左侧控制电路形成通路，电磁铁中有电流通过，电磁铁吸引衔铁，动触点与上边静触点断开，接触下边静触点，工作电路中灯熄灭，电铃发出报警信号，A、B正确，D错误；报警器中，水银温度计和电磁铁是串联在电路中的，C正确.
11．答案：B
解析： AB.根据电路图可知，电阻、串联接入电路中，电压表测量电阻两端的电压；压敏电阻的阻值随油箱中油量的减少而增大，当油箱中的油量减少时，压敏电阻的阻值变大，根据串联电路的分压规律可知，压敏电阻分担电压变大；根据串联电路的电压规律可知，定值电阻两端电压变小，由于电压表示数大于某一值U时，就会触发报警，所以是压敏电阻；此时电路的总电阻变大，根据欧姆定律可知，电路中的电流变小，故A正确，不符合题意，B错误，符合题意；
C.电压表的报警电压不变，定值电阻两端电压不变，若换用阻值更大的定值电阻，根据欧姆定律可知，电路中的电流变小，根据可知，压敏电阻的阻值变大，警戒油量将变小，故C正确，不符合题意；
D.电压表的报警电压不变，若换用电压更大的电源，定值电阻两端电压变大，根据欧姆定律可知，电路中的电流变大，根据可知，压敏电阻的阻值变小，警戒油量将变大，故D正确，不符合题意。
故选B。
12．答案：D
解析：分析甲图可知，电路为灯泡和滑动变阻器串联，电压表测灯泡两端电压，电压表测滑动变阻器电压，向右调节滑动变阻器，滑动变阻器接入电路中的阻值变大，电路中电流变小，根据串联分压原理可知，滑动电阻器两端电压变大，所以图乙是电压表与电流表示数变化图象；
A.移动滑片当灯泡正常发光，此时灯泡的电压为2.5V，电压表的示数为1.5V，即滑动变阻器的电压为1.5V，根据串联电路电压规律可知，电源电压为
故A错误；
B.因为灯泡的额定电压为2.5V，保证电路各元件安全，说明电压表可调节的最大值为2.5V，故B错误；
C.根据图乙可知，当电流为0.5A时，滑动变阻器的电压为1.5V，此时接入电路中的电阻为
当电流为0.1A时，滑动变阻器的电压为3V，此时接入电路中的电阻为
所以滑动变阻器的取值范围是3Ω∼30Ω，故C错误；
D.由图乙可知，电路中的最大电流为0.5A时，灯泡的电压为
则灯泡此时的电功率为
当电路中最小电流为0.1A时，灯泡的电压为
则灯泡此时的电功率为
由此可得小灯泡的功率范围为0.1W~1.25W，故D正确。
故选D。
13．答案：扩散；引力；20
解析：美味的烧烤香味扑鼻而来，这是扩散现象，这是因为分子在不停地做无规则运动。
分子间存在引力和斥力，冰镇过后的啤酒外面挂着水珠，水珠向外凸起没有散开是因为分子间存在引力。
四冲程汽油机一个工作循环有四个冲程，飞轮转两圈，做功一次。某单缸四冲程汽油机的飞轮转动速度是，即，则此汽油机每秒对外做功20次。
14．答案：0.4；32
解析：由图得，变阻器与电动机串联，电压表测量电动机的电压，电流表测量电路电流，当闭合开关S，滑片P移到中点时，电动机刚好正常工作，此时变阻器的电压
此时电路中的电流为
电动机通电100 s产生的热量为
15．答案：电阻大小；A
解析：由图知，两电阻串联，通过的电流相等，通电时间也相同，两电阻的阻值不相等，所以是探究电流通过导体产生的热量与电阻大小关系。
材料与长度均相同时，导体电阻与横截面积成反比，已知A容器中的电阻较小，则两电阻丝中横截面积较大的是A。
16．答案：半导体；19980
解析：芯片中的集成电路是用半导体材料制成的。
给手机充电时，将电能转化为化学能。充满电后,存储的电能大约为
17．答案：化学；负
解析：蓄电池在向外供电时，消耗自身化学能，产生电能，即把储存的化学能转化为电能。
由于同种电荷相互排斥，所以Na+将向负极移动，而Na+方向是从C到D，故与D相连的A端是电源的负极。
18．答案：2200；0.3；7.5
解析：电能表正常工作时的电压为220V，允许通过的最大电流为10A，则他家同时使用用电器的最大总功率
3200imp/(kW•h)表示电路中用电器每消耗1kW•h的电能，电能表的指示灯闪烁3200次，则指示灯闪烁960次时，电路消耗的电能
这些电能可以供“220V，40W”的灯泡正常工作的时间
19．答案：
解析：由题意“若LED指示灯损坏，节能灯仍能在开关闭合时正常工作”可知，LED指示灯与节能灯并联；由“开关断开时，LED指示灯不亮，节能灯不工作；开关闭合时，LED指示灯亮，节能灯正常工作”，可知，开关在干路上，LED指示灯亮与保护电阻串联，如图所示
20．答案：
解析：开关闭合后，螺线管与条形磁铁相互排斥，因同名磁极相互排斥，所以电磁铁上侧是N极，由安培定则可知：螺线管中电流方向从下方流入；滑动变阻器滑片P向右移动使弹簧的长度变短，说明排斥力增大，则通电螺线管的磁性增强，电路中电流增大，变阻器接入电路的电阻减小，由此可得出需使滑动变阻器右侧下接线柱连入电路。如图所示：
21．答案：（1）短路；不会发光；（2）b；（3）并；（4）C
解析：（1）分析图1可知当开关闭合后电源的正极与负极直接相连，电源短路，会直接烧坏电源，两个小灯泡都不会发光。
（2）分析图1可知只要拆掉b导线电路就会变成两个小灯泡首尾相连的串联电路。
（3）电风扇与室的灯之间互不影响，说明两者是并联的。
（4）断开开关，将导线AE的A端松开，接到D接线柱上，此时再闭合开关，电压表的负接线柱接到了电源的正极上，所以这种做法会造成电压表正负接线柱接反，故选C。
22．答案：（1）右；待测电阻断路；（2）2；52
解析：（1）为了保护电路，闭合开关前，滑动变阻器阻值调至最大，故滑片应该移至右端。
连好电路，闭合开关，移动变阻器滑片P，电流表无示数，说明电路存在断路，发现电压表有示数且保持不变，说明在电压表两接线柱之间的电路是断路，即待测电阻断路。
（2）电压表的分度值是0.1V，丙图的示数为2V。
由于和电阻箱接入电路中电压表的读数相同，所以两者的电阻也必然相同，即为52Ω。
23．答案：（1）见解析；（2）右；电压；2；（3）在电压一定时，电流和电阻成反比；（4）换用不同规格的电源
解析：（1）探究通过导体的电流跟电阻的关系时，电流表串联在电路中，电压表并联在定值电阻两端，由图可知，电流表没有和定值电阻串联，正确的电路连接如图所示：
（2）将5Ω的定值电阻换成10Ω的电阻接入电路，根据串联分压特点可知定值电阻两端的电压变大，实验中应控制定值电阻两端的电压不变，故可让滑动变阻器两端的电压变大，根据串联分压特点可知应让滑动变阻器接入电路的阻值变大，应该将滑动变阻器的滑片向右端滑动从而达到控制定值电阻两端的电压不变的目的。
图乙是实验中电流随电阻变化的关系图像，由图像可知定值电阻两端的电压
（3）由图像可知定值电阻两端的电压
得出结论：在电压一定时，电流和电阻成反比。
（4）应换用不同规格的电源，使用上述几个电阻重复实验，这样才能实现真正意义上的多次实验，进而得出普遍规律。
24．答案：（1）灵敏电流计指针是否偏转；（2）前后；（3）斜向上、斜向下；（4）越强；电源
解析：（1）实验时通过观察灵敏电流计指针是否偏转来判断电路中是否产生感应电流。
（2）因为导体AB前后运动时，其运动方向也与磁场方向垂直，但无感应电流。与小明结论不符。
（3）因为导体AB斜向上、斜向下运动时，也有感应电流。与小明结论不符。
（4）动圈式话筒是电磁感应现象的应用，工作时将声音的振动转化成强弱变化的电流传递出去，声音大，产生的感应电流也较大，在这一过程中将机械能转化成电能。
要探究磁场对通电导体的作用，电路中一定有电源，所以把灵敏电流表换成电源，导体AB成为通电导体，可以观察磁场对通电导体的作用。
25．答案：（1）；（2）23℃
解析：（1）完全燃烧0.2kg甲醇能放出热量为
（2）水吸收的热量为
水的温度上升
26．答案：（1）6V；（2）1.5V；（3）1200N
解析：（1）由图乙知，空载时，，电源电压为
（2）当体重计示数为600N时，，电流为
两端的电压为
（3）依题意，当电路中电流达到最大时，此体重计所能测量的体重最大，此时总电阻为
故
由图乙可知，此时，即最大重力为1200N。
27．答案：（1）；（2）；（3）
解析：（1）分析电路可知，闭合，接b时，、并联，此时总电阻最小，根据，总功率最大，为高温挡；断开，接a时，、串联，此时总电阻最大，根据，总功率最小，为低温挡；闭合，接a时，电路中只有，则此时为中温挡。则的电阻值为
（2）低温挡正常工作时，、串联，则低温挡的功率为
（3），高温挡时，、并联，所以高温挡的功率为
根据，消耗的电能为
序号
导体AB的运动情况
有无感应电流
①
左右运动
有
②
上下运动
无
③
前后运动
无
④
斜向上、斜向下运动
有
