2024年贵州省台江县第三中学九年级物理中考模拟测试卷及答案
展开
这是一份2024年贵州省台江县第三中学九年级物理中考模拟测试卷及答案，共19页。

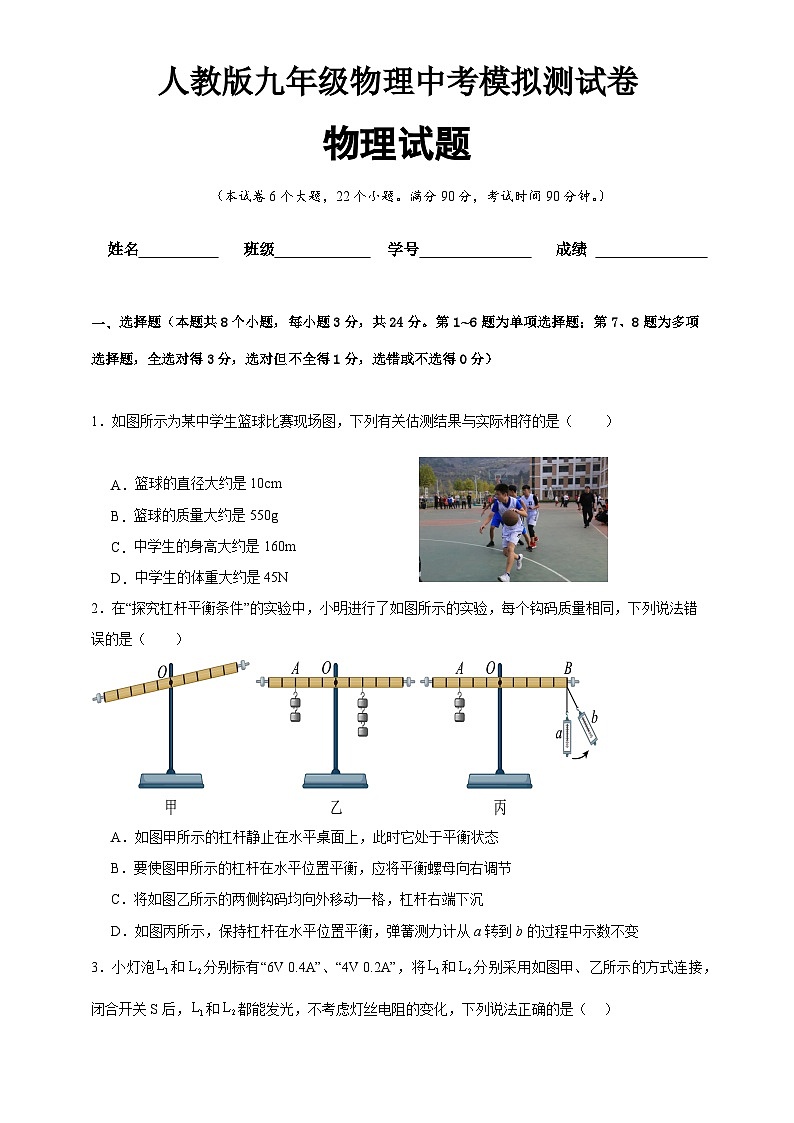

姓名 班级 学号 成绩
选择题（本题共8个小题，每小题3分，共24分。第1~6题为单项选择题；第7、8题为多项选择题，全选对得3分，选对但不全得1分，选错或不选得0分）
1．如图所示为某中学生篮球比赛现场图，下列有关估测结果与实际相符的是（ ）
篮球的直径大约是10cm
篮球的质量大约是550g
中学生的身高大约是160m
中学生的体重大约是45N
2．在“探究杠杆平衡条件”的实验中，小明进行了如图所示的实验，每个钩码质量相同，下列说法错误的是（ ）
A．如图甲所示的杠杆静止在水平桌面上，此时它处于平衡状态
B．要使图甲所示的杠杆在水平位置平衡，应将平衡螺母向右调节
C．将如图乙所示的两侧钩码均向外移动一格，杠杆右端下沉
D．如图丙所示，保持杠杆在水平位置平衡，弹簧测力计从a转到b的过程中示数不变
3．小灯泡和分别标有“6V 0.4A”、“4V 0.2A”，将和分别采用如图甲、乙所示的方式连接，闭合开关S后，和都能发光，不考虑灯丝电阻的变化，下列说法正确的是（ ）
A．的电阻大于的电阻
B．甲图中通过的电流大于通过的电流
C．乙图中两端的电压大于两端的电压
D．甲、乙两图中的实际功率均大于的实际功率
4．小明利用如图甲、乙所示的装置，探究改变物体的内能和热机工作原理的两个演示实验。关于这两个实验的操作和现象，下列说法不正确的是（ ）
A．塞子冲出前，烧瓶和试管内气体内能增加的方式不相同
B．塞子冲出时，烧瓶和试管内气体的温度均降低
C．乙图中水蒸气推动瓶塞过程与热机做功冲程的能量转化相同
D．酒精灯里面酒精燃烧的过程中，酒精的热值变小
5．如图所示，用滑轮组提升重900N的物体，使它在10s内匀速上升1m。已知所用的拉力F为400N，则在提升重物的过程中（不计绳重和摩擦），下列说法正确的是（ ）
拉力做功的功率为90W
B．拉力在这10s内做的功为400J
动滑轮的重力为300N
D．若用该滑轮组匀速提升更重的物体时，则绳子拉力会变大，但机械效率不变
6．如图所示的电路中，电阻R1的阻值为20Ω，电源电压不变。当S1、S2断开，S3闭合时，电流表的示数为0.45A；S1断开，S2、S3闭合时，电流表的示数为0.75A。则下列说法正确的是（ ）
A．电源电压为6V
B．R2的阻值为30欧姆
C．S2、S3断开，S1闭合时，加在电阻R1两端的电压为3.6V
D．S1、S3断开，S2闭合时，电阻R2的功率为3.6W

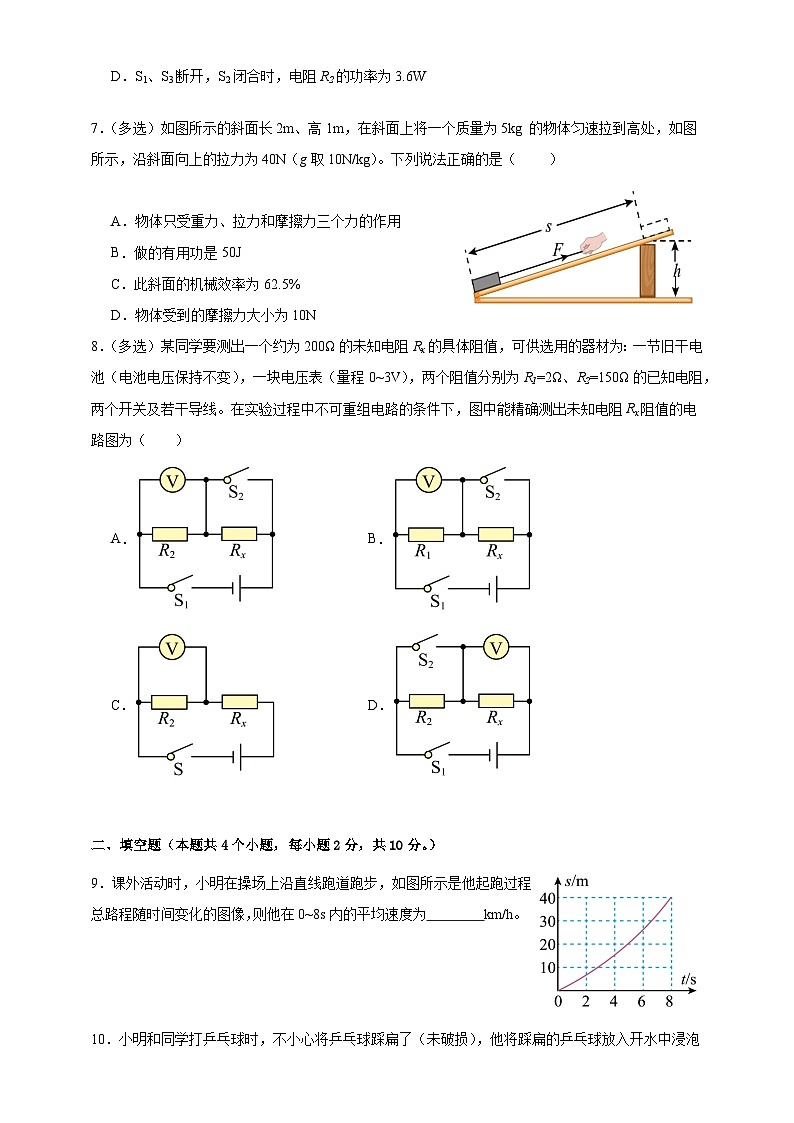

7．（多选）如图所示的斜面长2m、高1m，在斜面上将一个质量为5kg 的物体匀速拉到高处，如图所示，沿斜面向上的拉力为40N（g取10N/kg）。下列说法正确的是（ ）
A．物体只受重力、拉力和摩擦力三个力的作用
B．做的有用功是50J
C．此斜面的机械效率为62.5%
D．物体受到的摩擦力大小为10N
8．（多选）某同学要测出一个约为200Ω的未知电阻Rx的具体阻值，可供选用的器材为：一节旧干电池（电池电压保持不变），一块电压表（量程0~3V），两个阻值分别为R1=2Ω、R2=150Ω的已知电阻，两个开关及若干导线。在实验过程中不可重组电路的条件下，图中能精确测出未知电阻Rx阻值的电路图为（ ）
A．B．
C．D．
二、填空题（本题共4个小题，每小题2分，共10分。）
9．课外活动时，小明在操场上沿直线跑道跑步，如图所示是他起跑过程总路程随时间变化的图像，则他在0~8s内的平均速度为 km/h。
10．小明和同学打乒乓球时，不小心将乒乓球踩扁了（未破损），他将踩扁的乒乓球放入开水中浸泡一会后，乒乓球复原了，如图所示。乒乓球复原过程中，其质量 ，球内气体密度 。（均选填“变大”“变小”或“不变”）
11．新能源智能汽车的车窗采用的“智能玻璃”，可调节温度和透明度。如图所示，冬天行车时，车窗出现白雾，白雾是由水蒸气 形成的，此时智能玻璃的温度应 （选填“调低”或“调高”）。
12．如图所示的电路图，闭合开关S，灯与灯 联，如果的示数为0.5A，的示数为0.9A，通过的电流为 A。
三、作图题（本题共3个小题，每小题2分，共6分。）
13．如图甲所示，桔槔是我国古代汲水的一种器具，可看作杠杆，图乙是其简化示意图。请在图乙的A点中作出水桶所受重力G的示意图，并画出力F1的力臂l1。
14．根据图中通电螺线管的N极，标出小磁针的N极、磁感线方向和电源的正、负极。
15．用笔画线代替导线将如图所示的实物图补充完整。要求：①滑片P向A端移动后，通电螺线管的磁性增强；②小磁针的指向满足如图所示方向。
四、实验探究题（本题共3个小题，第16题6分，第17题8分，第18题12分；共26分。）
16．小燕用测力计、长方体木块A、砝码、木板、斜面、小车等器材完成下列实验：
实验一： 图甲探究“滑动摩擦力的影响因素”： 实验中匀速直线拉动木块是为了使物体受到的 与拉力大小相等，若实验中F1＜F2，则可总结出实验结论是： ；
（2）实验二：图乙探究“动能与哪些因素有关”：若要探究物体的动能与速度关系，则可选择 （填写序号：c、d、e）两组实验来达到；实验中动能的大小是通过 来反映；
（3）实验三：图丙“探究阻力对运动的影响”：实验中为了使小车滑下来的速度相同，其必要的实验操作是 ；若实验中小车在毛巾表面和木板表面克服摩擦力做的功分别是W1、W2，则W1 W2。
17．某物理兴趣小组“探究浮力的大小与排开液体所受重力的关系”，实验过程如下图所示。
（1）上述实验步骤中，存在的错误是： ；
（2）改正错误后，甲、乙、丙、丁实验步骤中弹簧测力计的示数分别为F1、F2、F3、F4，它们之间满足 关系时，可得出实验结论；
（3）图丙中，物块刚接触水面到刚好浸没水中的过程中，弹簧测力计的示数将 （选填“变大”或“变小”或“保持不变”）；
（4）为使实验结论更具普遍性，可进行的操作是： 。
18．小明用如图甲所示电路，测量额定电压为2.5V小灯泡的正常发光时的电阻。
（1）请用笔画线代替导线将甲图的电路连接完整，使滑片向左移动时灯泡变亮 ；
（2）连接好电路，闭合开关，发现小灯泡没有发光，电流表有示数，但电压表无示数，则电路故障可能是 ；
（3）排除故障后，缓慢移动滑片P，使灯正常发光，此时电流表示数如图乙，灯泡正常发光时的电阻是 ；（计算结果保留一位小数）
（4）小明根据实验数据画出小灯泡关系图像如图丙中的实线所示。在某两次调节中，滑动变阻器接入电路的阻值减小了，小灯泡的阻值变化了，根据灯的电阻变化规律可知 （选填“＞”、“＜”或“＝”）；
（5）为了测另一待测电阻的阻值，利用现有器材，增加一个单刀双掷开关，小明又设计了如图丁所示的电路图，实验步骤如下：
①如图丁应将接入虚线框 中，另一个虚线框接电线，将开关S接a后，闭合开关，调电阻箱为后，调节滑动变阻器滑片P使电流表示数为0.3A；
②将开关S接b，滑动变阻器的滑片P保持不动，调电阻箱阻值，使电流表示数为0.3A，读出示数为；
③则可计算 。
五、简答题（本题共2个小题，每小题3分，共6分。）
19．家庭电路中，导线的绝缘皮破损或老化，可能使火线和零线直接连通，造成短路，容易引发火灾。请你用所学物理知识解释其中的原因。
20．天空课堂的“太空趣味饮水”实验中，在太空失重环境里，许多在地球上习以为常的现象都变得有趣起来，以喝水为例，在微重力条件下，水会凝结成圆球状漂浮在空中，就算你把杯子倒转，水也不会自动流进你的嘴里。因此，航天员喝的水都是装在袋形容器中的，其上还安装有一个带盖子的吸管，航天员喝水时可以直接把盖子打开用吸管吸水。请解释其中原因。
六、综合应用题（本题共2个小题，第21小题8分，第22小题10分；共18分。）
21．如图所示，是一辆汽车通过滑轮组将深井中的物体拉至井口的装置图，已知井深12m，物体重6000N，汽车匀速拉绳子时速度为3m/s，拉力为2.2×103N，受到的阻力为3×103N。求：将物体从井底拉至井口的过程中：
（1）绳子自由端移动的距离是多少? （2分）
（2）滑轮组的机械效率是多少? （3分）
（3）汽车牵引力的功率是多少? （3分）
22．在如图所示的电路中，电源两端的电压为9V恒定不变，小灯泡的规格为“6V 3W”，若其灯丝电阻值保持不变，为定值电阻。闭合开关S，灯泡正常工作，求：
（1）小灯泡的阻值； （2分）
（2）电阻的阻值； （2分）
（3）电阻的功率； （3分）
（4）1 min内电路消耗的电能W。 （3分）
参考答案：
1．B
【详解】A．根据常见物体的长度可知，篮球的直径大约是25cm，故A不符合题意；
B．根据常见物体的质量可知，篮球的质量大约是550g，故B符合题意；
C．成年人的平均身高约为170cm，中学生的身高比其略小，约为160cm，故C不符合题意；
D．中学生的质量在50kg左右，受到的重力（体重）约为
G=mg=50kg×10N/kg=500N
故D不符合题意。
故选B。
2．D
【详解】A．实验前，将杠杆的中点放在支架上，当杠杆静止时，发现杠杆如图甲所示，此时杠杆处于平衡状态，故A正确，不符合题意；
B．调节杠杆在水平位置平衡，杠杆右端偏高，平衡螺母应向上翘的右端移动，使杠杆在水平位置平衡，故B正确，不符合题意；
C．如图乙所示，杠杆在水平位置平衡，将左右两点的钩码同时向远离支点的方向移动一个格，则左侧
右侧
因为，杠杆不能平衡，右端将下沉，故C正确，不符合题意；
D．根据杠杆的平衡条件分析，将测力计绕B点从a位置转动到b位置过程中，钩码的重力不变，其阻力臂OA不变，即阻力与阻力臂的乘积不变，而动力臂在从a到b的过程逐渐减小，动力F逐渐增大，即弹簧测力计示数变大，故D错误，符合题意。
故选D。
3．B
【详解】A．由题意知，正常发光时，两灯丝的电阻
，
不考虑灯丝电阻的变化，则L1的电阻小于L2的电阻，故A错误；
B．图甲中，两灯并联连接，两灯两端的电压相等，据欧姆定律知，通过L1的电流大于L2的电流，故B正确；
C．图乙中，两灯串联连接，通过的电流相等，则灯丝电阻越大，两端的电压越大，L1两端的电压小于L2两端的电压，故C错误；
D．甲图中，据知，L1的实际功率比L2的大，图乙中，据P=I2R知，L1的实际功率比L2的小，故D错误。
故选B。
4．D
【详解】A．甲图中，对烧瓶内打气，对瓶内气体做功，烧瓶内气体的内能增加，是通过做功的方式增加内能；乙图中，加热时试管内水不断汽化成高温水蒸气，试管内气体的内能增加，是通过热传递的方式使内能增加，故A正确，不符合题意；
B．两个图中塞子冲出过程均是烧瓶和试管内气体对塞子做功，自身内能减小，温度降低，故B正确，不符合题意；
C．乙图中水蒸气推动瓶塞过程中内能转化为机械能，与热机做功冲程的能量转化相同，故C正确，不符合题意；
D．热值与比热容是物质的属性，与质量、燃烧情况等因素无关，所以酒精灯里面酒精燃烧的过程中，酒精的热值和比热容都不变，故D错误，符合题意。
故选D。
5．C
【详解】AB．由题意可知，承担物重的绳子段数n为3，则拉力做功
所以，拉力做功的功率
故AB错误；
C．动滑轮的重力
故C正确；
D．该滑轮组的机械效率
若用该滑轮组匀速提升更重的物体时，则绳子拉力会变大，机械效率也会变大，故D错误。
故选C。
6．BC
【详解】A．当S1、S2断开，S3闭合时，电路中只有，电流表的示数为0.45A，则电源电压为
故A错误；
B．S1断开，S2、S3闭合时，、并联，电流表测干路电流，电流表的示数为0.75A，则电流为
则R2的阻值为
故B正确；
C．S2、S3断开，S1闭合时，、串联，此时电路电流为
则加在电阻R1两端的电压为
故C正确；
D．S1、S3断开，S2闭合时，电路中只有，则电阻R2的功率为
故D错误。
故选BC。
7．BC
【详解】A．将物体匀速拉到高处的过程中，物体受到了重力、支持力、摩擦力、拉力共4个力的作用；故A错误；
B．所做的有用功
故B正确；
C．所做的总功
此斜面的机械效率
故C正确；
D．所做的额外功
由可得，物体受到的摩擦力
故D错误。
故选BC。
8．AD
【详解】待测电阻的阻值为200Ω，为减小误差，应选择一个阻值与其相近的电阻进行测量。
A．图中开关断开时，电压表测量R2两端的电压，开关闭合时，Rx短路，电压表示数等于电源电压，开关S2断开，两个电阻串联，待测电阻两端的电压为U-U2；根据串联分压可知
U2∶Ux=R2∶Rx
可得Rx的阻值，故A符合题意；
B．选择了阻值R1，由于R1的阻值与R2相差太大，会造成较大误差，故B不符合题意；
C．开关闭合，只能测量出R2两端的电压，无法测出Rx两端的电压，所以不能得知Rx的阻值，故C不符合题意；
D．开关闭合时，R2短路，电压表示数等于电源电压；开关断开时，两电阻串联，电压表测量Rx两端的电压，则R2两端的电压为U-Ux，根据串联分压可知
U2∶Ux=R2∶Rx
得知Rx的阻值，故D符合题意。
故选AD。
9．18
【详解】由图可知，在0~8s内的总路程为40m，则他的平均速度为
10． 不变 变小
【详解】[1]物体的质量不随形状的改变而改变，乒乓球复原过程中，其质量不变。
[2]乒乓球复原过程中，球内气体的质量不变，体积变大，根据可知，球内气体的密度变小。
11． 液化 调高
【详解】[1]白雾是由车内空气中的水蒸气遇到冷的玻璃放热液化形成的小水珠。
[2]此时智能玻璃的温度应调高，使车内的水蒸气不能遇冷液化，就不再会产生白雾。
12． 并 0.4
【详解】[1]闭合开关S，有两个回路，所以电路为并联电路，即灯与灯并联。
[2]由电路图可知，A1测量L1所在支路电流，A2测量干路电流，的示数为0.5A，的示数为0.9A，通过的电流
13．
【详解】物体重力的方向总是竖直向下，因此过水桶的重心A沿竖直向下的方向作出一条有向线段，用G表示，即为水桶所受的重力；由乙图可知，以O点为支点，过支点O向动力F1作用线作垂线，即为动力的力臂l1。如图所示：
14．
【详解】螺线管左侧是N极，由右手螺旋定则可知，电流从螺线管右侧流入，则电源右侧是正极；磁体周围的磁感线从N极出发回到S极；由异名磁极相互吸引可知，小磁针左侧为N极，如图所示
15．
【详解】根据同名磁极相互排斥，异名磁极相互吸引，所以螺线管的右端是N极，左端是S极；根据安培定则判断电流从螺线管的左端进入，从右端流出；在线圈匝数一定时，电流越大，磁性越强，滑动变阻器滑片右上端接线柱已连接，只有接入左下端接线柱，滑片P向A端移动后，滑动变阻器接入电路的电阻变小，通电螺线管的电流增大，通电螺线管的磁性增强，如下图所示：
16． 摩擦力 接触面粗糙程度一定时，压力越大，滑动摩擦力越大 cd 木块移动的距离 让小车在同一高度滑下 等于
【详解】（1）[1]实验中，需用测力计沿水平方向拉动木块做匀速直线运动，此时滑动摩擦力与拉力是一对平衡力，所以两个力大小相等。
[2]图甲中，接触面的粗糙程度相同，木块上面加上砝码，接触面的压力大，没有砝码压力小，若实验中F1＜F2，则说明接触面粗糙程度一定时，压力越大，滑动摩擦力越大。
（2）[3]若要探究物体的动能与速度关系，需要控制速度改变，其他量不变，需要用相同的小车在不同的高度释放，以保证到达斜面底端的初速度不同，故选cd。
[4]实验中动能的大小是通过木块移动的距离来反映的，应用了转换法。
（3）[5]当相同的小车从同一高度释放，小车的动能相同，到达斜面底端时转换成的动能相同，因为质量相同，所以速度相同。实验中为了使小车滑下来的速度相同，其必要的实验操作是让小车在同一高度滑下。
[6]因为小车到达水平面上速度相同，小车慢慢停下来，是克服摩擦力做功，动能转化为内能，小车的动能相同，小车的全部的动能转化为内能，故克服摩擦力做功相同，则W1与W2相等。
17． 乙中没有将水装满到溢水杯口 变小 换用不同的液体进行实验
【详解】（1）[1]实验时应将溢水杯中灌满水，由图可知，图乙中的溢水杯中水没有灌满，故存在的错误是乙中没有将水装满到溢水杯口。
（2）[2]由图可知，物体所受浮力为
排开水的重力为
若，即，可以得出实验结论。
（3）[3]图丙中，物块刚接触水面到刚好浸没水中的过程中，物块排开水的体积变大，由可知，物块所受浮力变大，而重力不变，所以弹簧测力计的示数将变小。
（4）[4]进行一次实验得出的结论具有偶然性，为了得到普遍性规律，应换用不同的液体或者物体进行重复实验。
18． 小灯泡短路 8.3 ＞ 2 10
【详解】（1）[1]电路为串联电路，要求滑片向左移灯泡变亮，说明电路中电流变大，即滑动变阻器连入电路的阻值减小，故应用导线将滑动变阻器左下角接线柱与灯泡右接线柱相连，如图所示
（2）[2]连接好电路，闭合开关，发现小灯泡没有发光，电流表有示数，说明电路为通路，但电压表无示数，则电路故障可能是小灯泡短路，电压表相当于测量一段导线两端的电压。
（3）[3]图中电流表连接的是小量程，分度值为0.02A，示数为0.3A，则正常发光时小灯泡的电阻为
（4）[4]由图像可知，当滑动变阻器连入电路的阻值减小时，灯泡两端的电压增大，电路中电流增大，说明灯泡的电阻变大，而总电阻减小，由
可知，只有当滑动变阻器的阻值变化量大于灯泡阻值的变化量时，总电阻才会减小，所以
（5）[5]如图丁应将接入虚线框2中，电路为串联电路，将开关S接a后，闭合开关，调电阻箱为后，调节滑动变阻器滑片P使电流表示数为0.3A，此时灯泡正常发光，两端电压为2.5V。
[6]将开关S接b，灯泡和被短路，滑动变阻器的滑片P保持不动，调电阻箱阻值，使电流表示数为0.3A，读出示数为，电源电压不变，电流大小也不变，则电路中总电阻不变，所以和灯泡的阻值之和为
灯泡的电阻为8.3欧姆，则的阻值为
19．见解析
【详解】短路时电路中的总电阻很小，据公式可知，在电压一定时，通过导线的电流很大。再根据焦耳定律可知，导线的电阻和通电时间一定时，电流越大，产生的热量越多，所以会烧坏导线甚至引发火灾。
20．见解析
【详解】解：航天员在太空舱内，不是真空环境，航天员把盖子打开用吸管喝水时，吸走了管中的空气，吸管内的气压减小，小于太空舱内的气压，袋形容器中的水被压入吸管中，然后进入航天员口中。
21．（1）；（2）；（3）
【详解】解：（1）由图可知，由3段绳子吊着动滑轮，所以，绳子自由端移动的距离是
（2）拉力做的总功为
有用功为
滑轮组的机械效率是
（3）汽车做匀速直线运动，汽车的牵引力、汽车受到的阻力、绳子对汽车的拉力三力平衡，汽车的牵引力为
汽车牵引力的功率是
答：（1）绳子自由端移动的距离是；
（2）滑轮组的机械效率是；
（3）汽车牵引力的功率是。
22．（1）；（2）；（3）；（4）
【详解】解：1）小灯泡的阻值为
（2）灯泡正常工作，则它两端电压为6V，通过它的电流为
通过R2的电流为
R2两端电压为
电阻的阻值为
（3）电阻的功率为
（4）1 min内电路消耗的电能为
答：1）小灯泡的阻值为；
（2）电阻的阻值为；
（3）电阻的功率为；
（4）1 min内电路消耗的电能为。
