山东省青岛市莱西市济南路中学实验中学等2023-2024学年九年级下学期3月月考物理试题（原卷版+解析版）
展开
这是一份山东省青岛市莱西市济南路中学实验中学等2023-2024学年九年级下学期3月月考物理试题（原卷版+解析版），文件包含山东省青岛市莱西市济南路中学实验中学等2023-2024学年九年级下学期3月月考物理试题原卷版docx、山东省青岛市莱西市济南路中学实验中学等2023-2024学年九年级下学期3月月考物理试题解析版docx等2份试卷配套教学资源，其中试卷共34页， 欢迎下载使用。

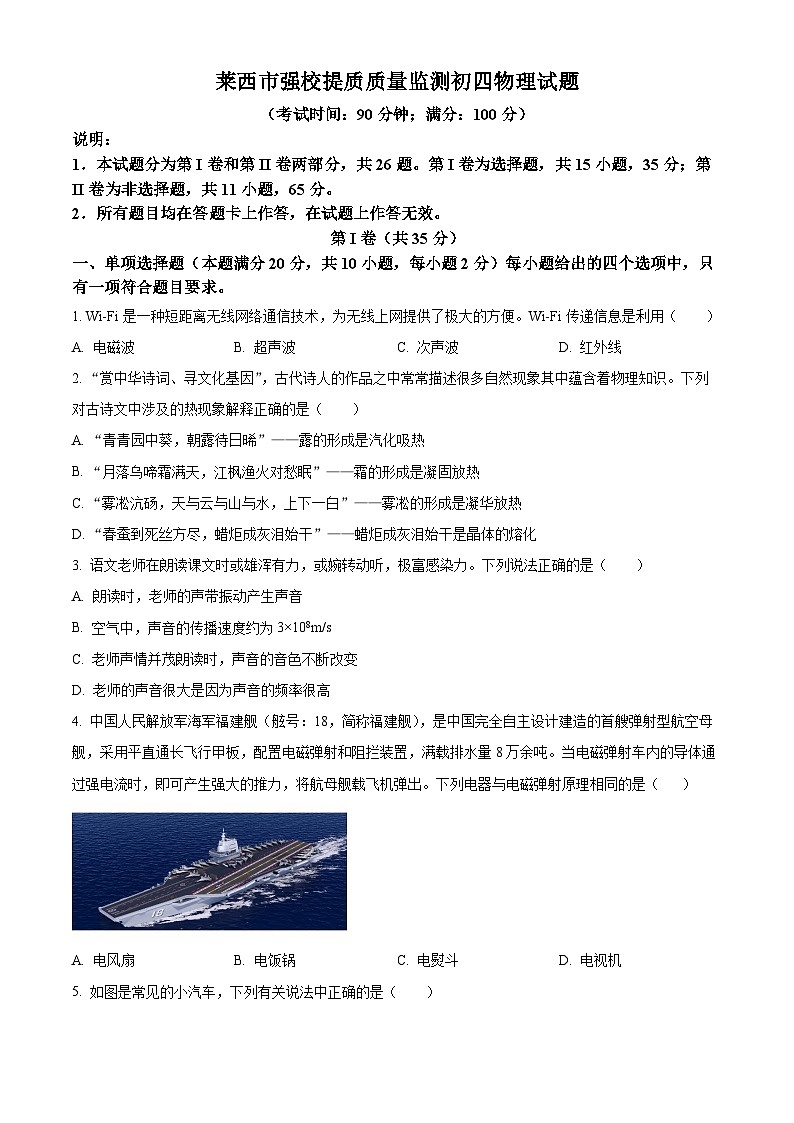

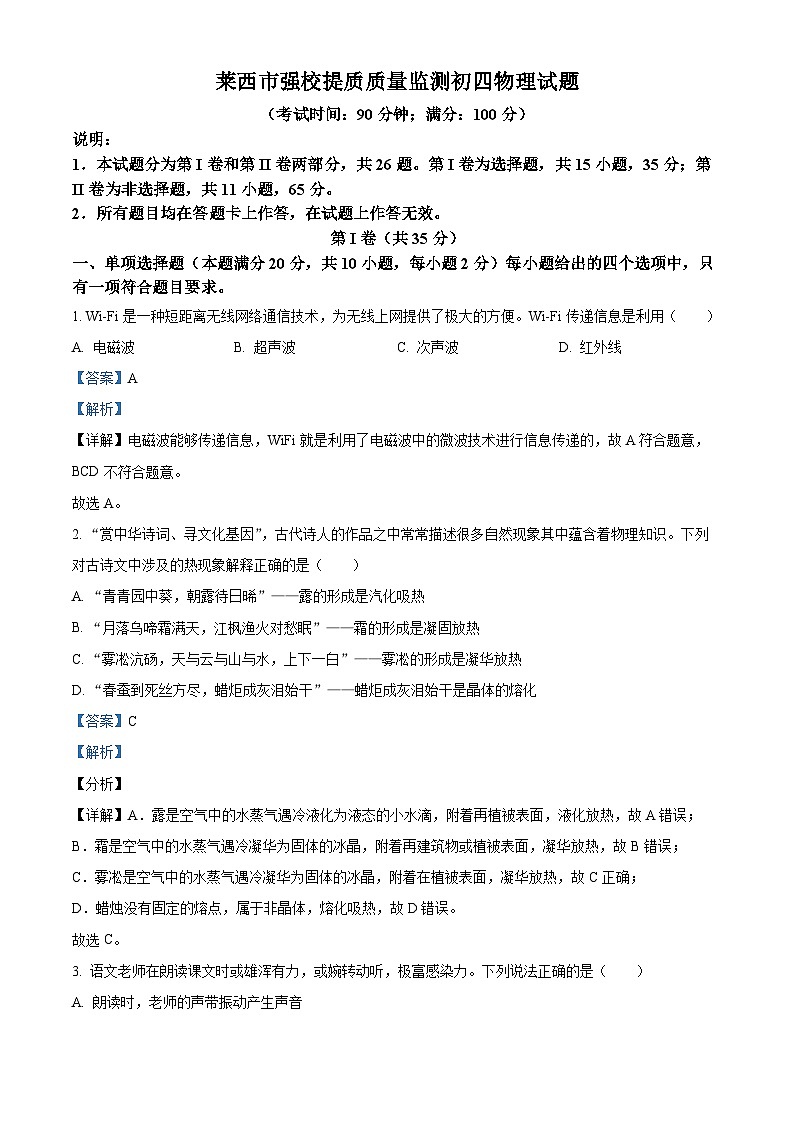

说明：
1．本试题分为第I卷和第II卷两部分，共26题。第I卷为选择题，共15小题，35分；第II卷为非选择题，共11小题，65分。
2．所有题目均在答题卡上作答，在试题上作答无效。
第I卷（共35分）
一、单项选择题（本题满分20分，共10小题，每小题2分）每小题给出的四个选项中，只有一项符合题目要求。
1. Wi-Fi是一种短距离无线网络通信技术，为无线上网提供了极大的方便。Wi-Fi传递信息是利用（ ）
A. 电磁波B. 超声波C. 次声波D. 红外线
2. “赏中华诗词、寻文化基因”，古代诗人的作品之中常常描述很多自然现象其中蕴含着物理知识。下列对古诗文中涉及的热现象解释正确的是（ ）
A. “青青园中葵，朝露待日晞”——露的形成是汽化吸热
B. “月落乌啼霜满天，江枫渔火对愁眠”——霜的形成是凝固放热
C. “雾凇沆砀，天与云与山与水，上下一白”——雾凇的形成是凝华放热
D. “春蚕到死丝方尽，蜡炬成灰泪始干”——蜡炬成灰泪始干是晶体的熔化
3. 语文老师在朗读课文时或雄浑有力，或婉转动听，极富感染力。下列说法正确的是（ ）
A. 朗读时，老师的声带振动产生声音

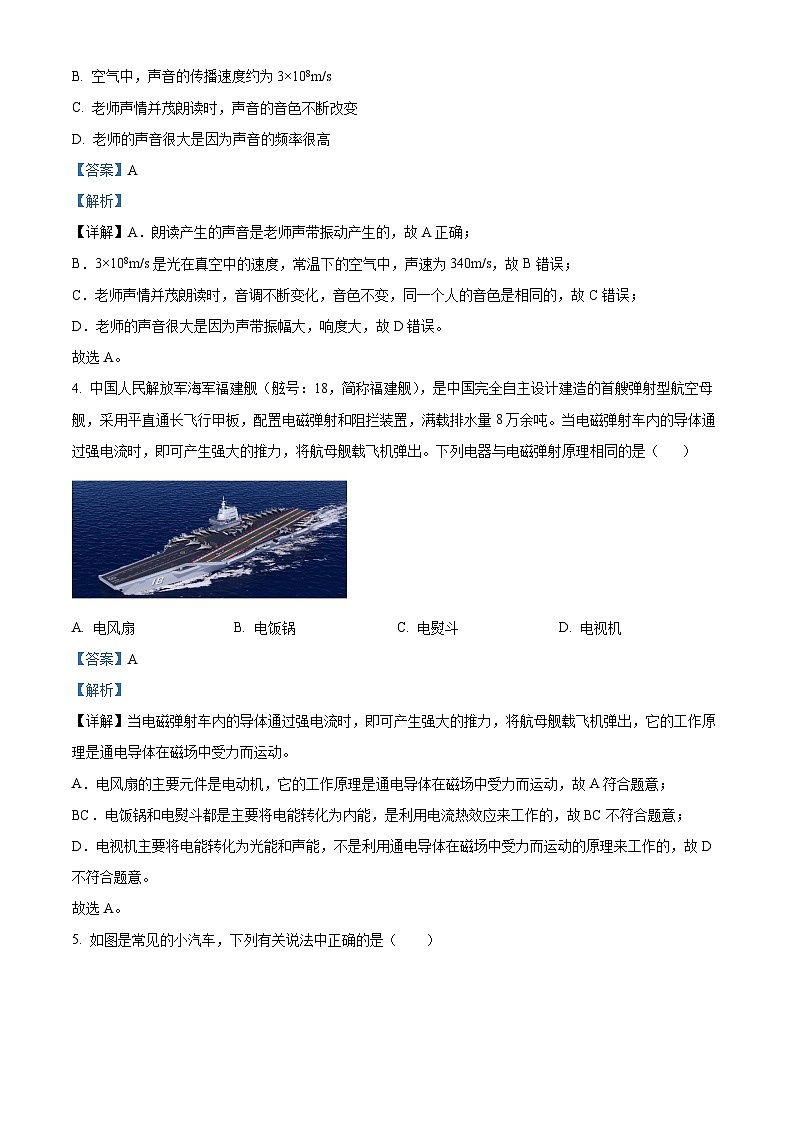

B. 空气中，声音的传播速度约为3×108m/s
C. 老师声情并茂朗读时，声音的音色不断改变
D. 老师的声音很大是因为声音的频率很高
4. 中国人民解放军海军福建舰（舷号：18，简称福建舰），是中国完全自主设计建造的首艘弹射型航空母舰，采用平直通长飞行甲板，配置电磁弹射和阻拦装置，满载排水量8万余吨。当电磁弹射车内的导体通过强电流时，即可产生强大的推力，将航母舰载飞机弹出。下列电器与电磁弹射原理相同的是（ ）
A. 电风扇B. 电饭锅C. 电熨斗D. 电视机

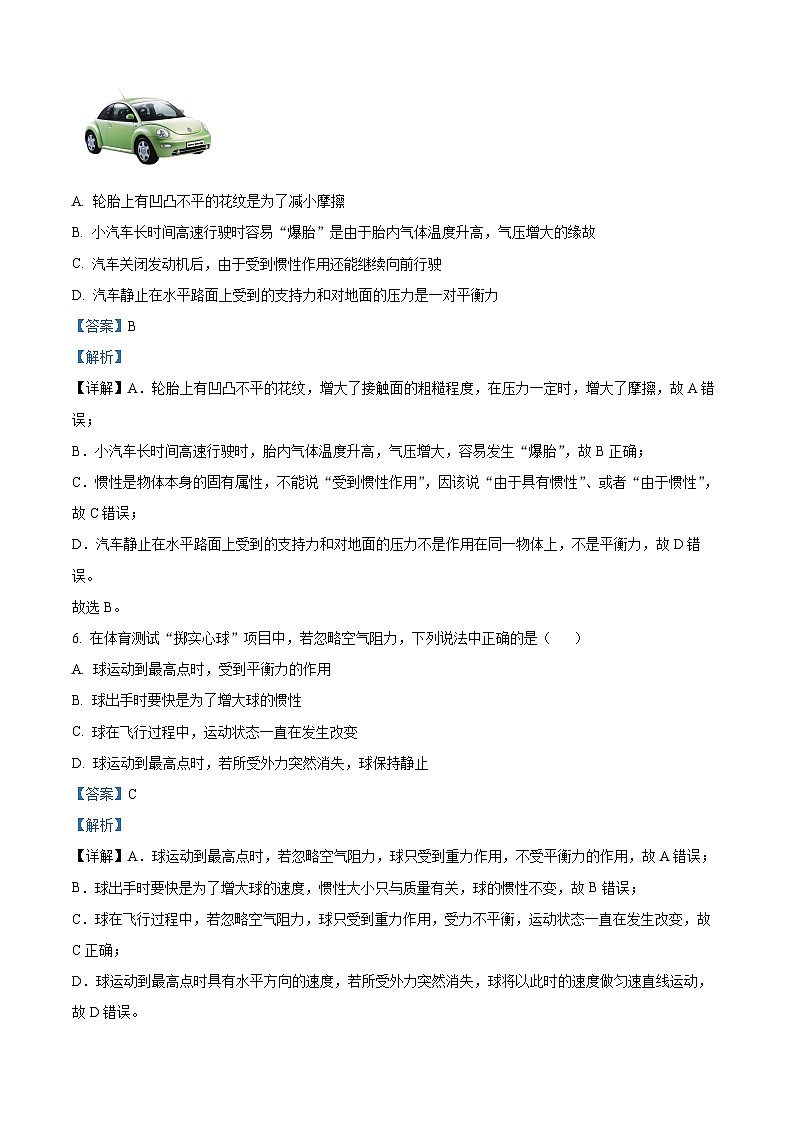

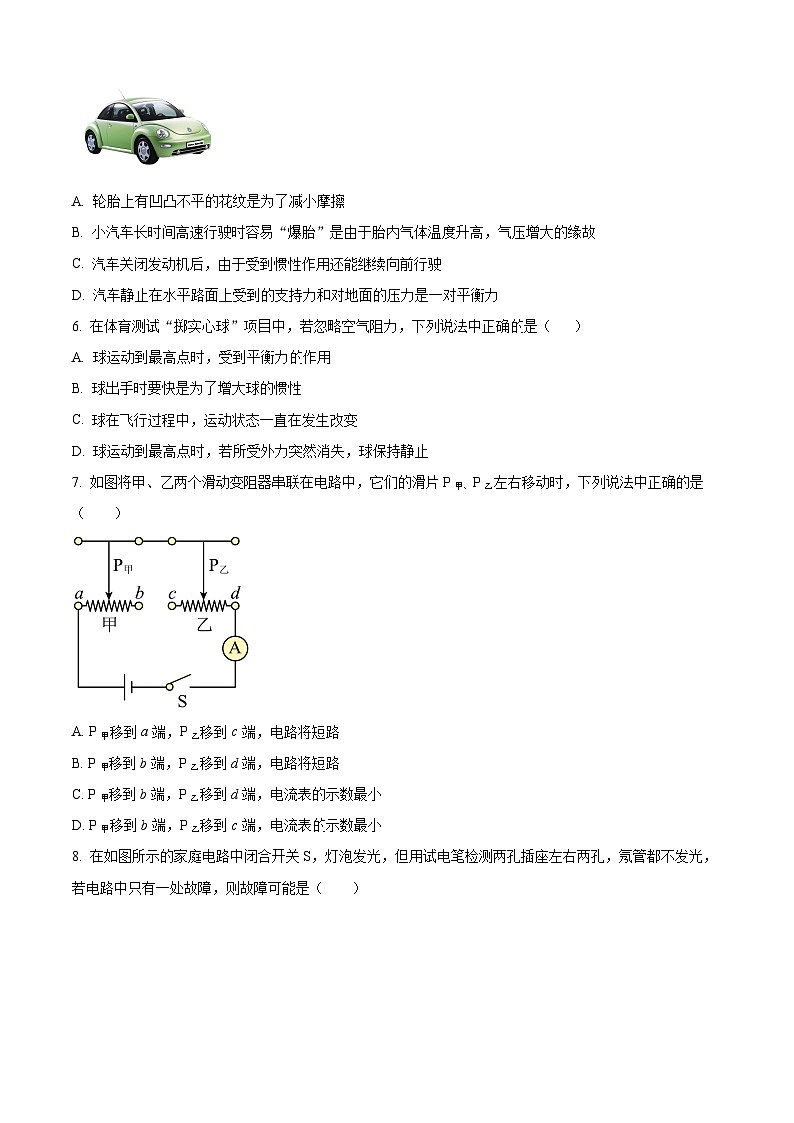

5. 如图是常见的小汽车，下列有关说法中正确的是（ ）
A. 轮胎上有凹凸不平的花纹是为了减小摩擦
B. 小汽车长时间高速行驶时容易“爆胎”是由于胎内气体温度升高，气压增大的缘故
C. 汽车关闭发动机后，由于受到惯性作用还能继续向前行驶
D. 汽车静止在水平路面上受到的支持力和对地面的压力是一对平衡力
6. 在体育测试“掷实心球”项目中，若忽略空气阻力，下列说法中正确是（ ）
A. 球运动到最高点时，受到平衡力作用
B. 球出手时要快是为了增大球的惯性
C. 球在飞行过程中，运动状态一直在发生改变
D. 球运动到最高点时，若所受外力突然消失，球保持静止
7. 如图将甲、乙两个滑动变阻器串联在电路中，它们的滑片P甲、P乙左右移动时，下列说法中正确的是（ ）
A. P甲移到a端，P乙移到c端，电路将短路
B. P甲移到b端，P乙移到d端，电路将短路
C. P甲移到b端，P乙移到d端，电流表的示数最小
D. P甲移到b端，P乙移到c端，电流表示数最小

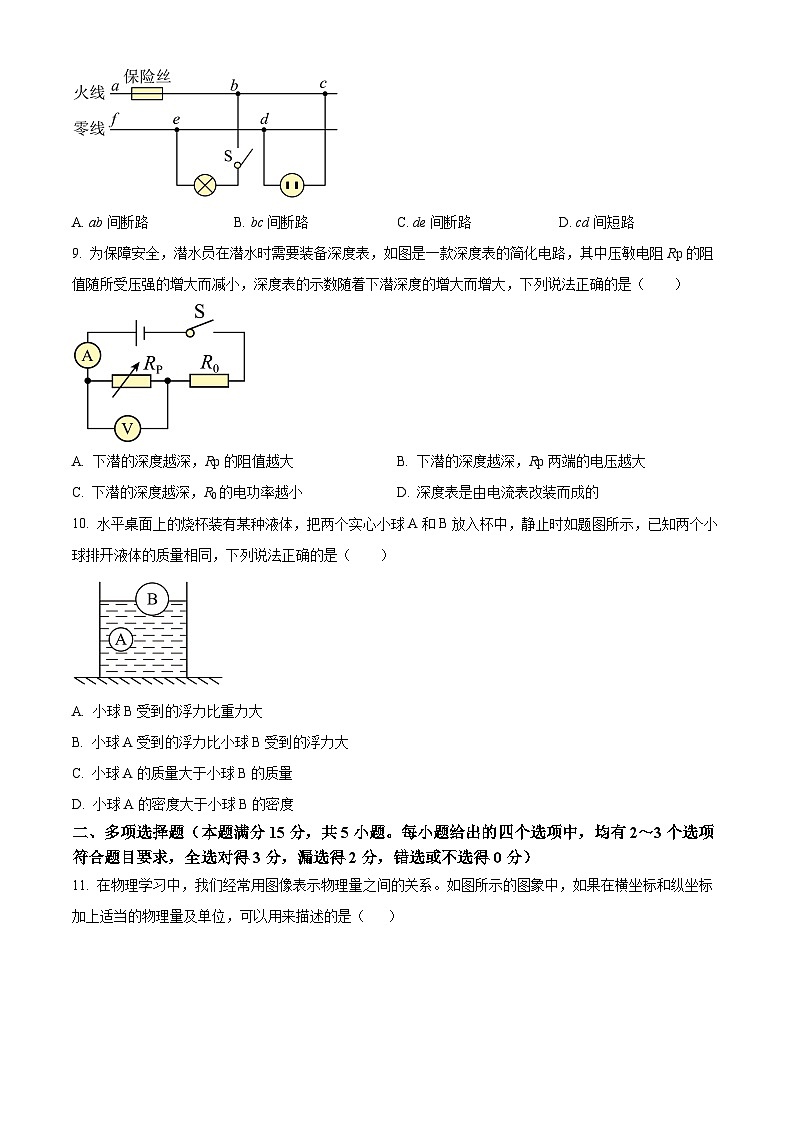

8. 在如图所示的家庭电路中闭合开关S，灯泡发光，但用试电笔检测两孔插座左右两孔，氖管都不发光，若电路中只有一处故障，则故障可能是（ ）
A. ab间断路B. bc间断路C. de间断路D. cd间短路
9. 为保障安全，潜水员在潜水时需要装备深度表，如图是一款深度表的简化电路，其中压敏电阻Rp的阻值随所受压强的增大而减小，深度表的示数随着下潜深度的增大而增大，下列说法正确的是（ ）
A. 下潜的深度越深，Rp的阻值越大B. 下潜的深度越深，Rp两端的电压越大
C. 下潜的深度越深，R0的电功率越小D. 深度表是由电流表改装而成的
10. 水平桌面上的烧杯装有某种液体，把两个实心小球A和B放入杯中，静止时如题图所示，已知两个小球排开液体的质量相同，下列说法正确的是（ ）
A. 小球B受到的浮力比重力大
B. 小球A受到的浮力比小球B受到的浮力大
C. 小球A的质量大于小球B的质量
D. 小球A的密度大于小球B的密度
二、多项选择题（本题满分15分，共5小题。每小题给出的四个选项中，均有2～3个选项符合题目要求，全选对得3分，漏选得2分，错选或不选得0分）
11. 在物理学习中，我们经常用图像表示物理量之间的关系。如图所示的图象中，如果在横坐标和纵坐标加上适当的物理量及单位，可以用来描述的是（ ）
A. 通电导体电阻与其两端电压的关系
B. 在弹性限度内，弹簧的伸长与弹簧所受拉力的关系
C. 物体所受重力与质量的关系
D. 匀速直线运动中路程与时间的关系
12. 如图所示，用自制针孔照相机观察烛焰，针孔是圆形的，蜡烛位置可调整。以下说法正确的是（ ）
A. 薄膜上出现烛焰的像是倒立的
B. 薄膜上烛焰的像可能是缩小的也可能是放大的
C. 将小圆孔改为三角形，则像的形状改变
D. 保持小孔和烛焰的距离不变，向前推动内筒，缩短筒长，烛焰的像变大
13. 水平桌面上有甲、乙两个完全相同容器，装有不同的液体，将两个完全相同的长方体A、B分别放入容器的液体中，静止时如图所示，A物体挂在绳子的下方且绳子对A物体有拉力（不计绳子的体积），B悬浮，两个容器的液面相平。则下列判断正确的是（ ）
A. 液体的密度ρ甲<ρ乙
B. 液体对容器底的压强p甲=p乙
C. 容器对桌面的压力F甲D. 物体受到的浮力FA=FB
14. 如图所示为一款“智能照明灯”的电路，灯L天暗时自动发光，天亮时自动熄灭。控制电路中，电源电压恒定，是一个定值电阻，是一个光敏电阻，其阻值随光照强度的增大而减小。以下说法正确的是（ ）
A. 图中电磁铁上方为N极
B. 给路灯供电的电源应接在a、b两端
C. 若将换成阻值稍大的电阻，可延长灯L的发光时间
D. 当光照强度增大时，电压表示数增大
15. 如图甲所示的电路，电源电压保持不变，滑动变阻器上标有“10Ω 1 A”，闭合开关S，调节滑动变阻器的滑片，使其从最右端向左滑动到a点时，小灯泡恰好正常发光。在图乙中绘制出电流表与两电压表示数关系的图像，下列说法中正确的是（ ）
A. 电源电压为6 V
B. 小灯泡的额定功率为2 W
C. 整个电路的最小功率为0.9W
D. 滑片在a点时，小灯泡与滑动变阻器的功率之比为1:5
第II卷（共65分）
三、填空与作图题（本题满分17分，共5题）
16. 早在我国西汉时期成书的《淮南万毕术》中就有关于冰透镜的记载：“削冰令圆，举以向日，以艾承其影，则火生。”清代科学家郑复光根据此书的记载，亲自动手做过这样一个实验：将一只底部微凹的锡壶，内装沸水，用壶在不太厚的冰面上来回旋转，可从冰面上取出一个光滑的冰透镜，冰透镜制成的过程中，主要是水面上冰块的一部分发生了_______（填物态变化的名称）现象，该现象是要_______热，让制成的这个冰透镜正对太阳光，利用它对日光的_______作用，可使纸点燃。
17. 图（a）中的电热水壶，通过壶外透明玻璃管的液面就可知道水壶内的水位，这是利用了________原理；图（b）中茶壶的盖上有一个小孔，是为了壶内的气压与外界________相等，更容易把水倒出；图（c）中拦河大坝建成上窄下宽的主要原因是水的压强随________的增加而增大，请画出拦河大坝上O点受到水的压力F的示意图。（ ）
18. 如图甲所示，物体A置于小车上随小车一起在平直路面上向右做匀速直线运动，此时物体A受力________（选填“平衡”或“不平衡”），物体A与小车之间________（选填“有”或“无”）摩擦力。乙图是当小车遇障碍物体B受阻停止，请在乙图中画出物体A遇障碍物瞬间受到所有力的示意图________（忽略空气阻力）。
19. 如图，将物体A放入水中时悬浮，将物体B放入水中时有一半的体积露出水面，将物体A置于B上再放入水中时，B有三分之一的体积露出水面，则VA︰VB＝______，将图丙中物体A取下放入水中，液面______（选填“上升”、“下降”或“不变”）。
20. 如图所示，一条平行于凸透镜主光轴CC′的入射光线经透镜折射后入射于平面镜上的N点（平面镜与主光轴平行），经平面镜反射后与主光轴CC′相交于B点，过N点作平面镜的法线与主光轴CC′相交于A点，O点为凸透镜的光心。
（1）请在图中画出这条光线经凸透镜折射前和折射后的光路图，并标出入射角的度数。____
（2）若，，则凸透镜的焦距，f=______cm。
四、实验探究题（本题满分33分，共4题）
21. 小陈探究“凸透镜成像规律”的实验装置如图乙所示，光屏和蜡烛分别位于凸透镜两侧。
（1）如图甲，该透镜的焦距是____________；
（2）如图乙，实验前，把凸透镜、光屏和蜡烛烛焰的中心调到____________；
（3）小陈把凸透镜固定在光具座上50.0cm刻度线处，将蜡烛移至光具座上20.0cm刻度线处，移动光屏到65.0cm处，此时烛焰刚好在光屏上成清晰的像，则该像是____________（选填“放大”、“等大”或“缩小”）的实像；此时成像的原理与____________（选填“放大镜”、“投影仪”或“照相机”）相同；
（4）若此时凸透镜上飞来一只小蜜蜂，则光屏上____________（选填“有”或“没有”）小蜜蜂的像；
（5）小陈将蜡烛从20.0cm刻度线处移动到35.0cm刻度线处时，若要让烛焰在光屏上能再次成清晰的像，光屏应向____________（选填“远离”或“靠近”）凸透镜方向移动；当光屏移动到光具座上____________刻度线处时，烛焰在光屏上可成清晰、____________（选填“放大”、“等大”或“缩小”）的像；此时小陈将他的近视眼镜放在蜡烛与凸透镜之间，仅向____________（选填“远离”或“靠近”）凸透镜方向即可再次呈现清晰的像。
22. 下面是小李同学测量物体密度的实验。
(1)请你将“测量木块密度”的实验过程补充完整。
①把天平放到水平桌面上，游码调到标尺左端__________处，再将平衡螺母向右调节，可使天平平衡，说明游码刚归零时，指针静止时指在分度盘中线的__________（选填“左”或“右”）侧。
②如图甲用天平测出木块的质量为_________g。
③小李将木块放入装有40mL水的量筒中，用细铁丝将木块向下压（忽略铁丝体积），使其_______在水中，读出此时水面所对的体积为___________mL，该木块的密度为_________kg/m3。实验后，发现木块具有一定的吸水性，分析实验过程发现，利用该方法测量的木块密度会_________（选填“偏大”或“偏小”）；
(2)小李又邀请小林一起测量合金块的密度（已知ρ合金块>ρ水）他们借助盛有适量水的玻璃容器、刻度尺、细线和木块，就完成了实验，请将实验过程补充完整：
①如图丙，将合金块放在木块上，使其整体漂浮在水面上，用刻度尺测出木块露出水面高度h1；
②如图丁，用细线将木块与合金块系住，使其整体漂浮在水面上，____________h2；
③如图戊，将细线剪断，合金块沉底，木块漂浮在水面上，用刻度尺测出木块露出水面高度h3；
④合金块的密度ρ合金块=_____________（用字母表示，水的密度为ρ水）。
23. 如图甲所示，小明用相同酒精灯分别给质量和初温均相同的水和煤油加热，以探究水和煤油吸热能力的大小。
（1）在图甲中组装器材时，发现温度计的玻璃泡碰到了烧杯底，应适当将________（填“A处向上”或“B处向下”）调整；
（2）实验过程中通过________________反映两种液体吸热的多少；
（3）根据实验数据，小明作出了水和煤油的温度随加热时间变化的图象如图丙，由图象可知，煤油的比热容是________________；
（4）完成实验用了20g酒精，这些酒精完全燃烧放出的热量是________J；（）
（5）实验结束后，小明又找来了一些冰块，探究了冰熔化过程中温度的变化规律，在BC段C点物质的内能________（填“大于”“小于”或“等于”）B点物质的内能；由图丁可以看出AB、CD段升高的温度相同，但CD段加热的时间更长，其原因是________________________。
24. 某实验小组探究“电流与电压、电阻的关系”，使用的实验器材有：电压为6V的电源，电流表、电压表，开关各一个，5Ω、10Ω、15Ω、30Ω的定值电阻各一个，规格为“20Ω 1A”的滑动变阻器一个，导线若干。
（1）请你用笔画线代替导线，将图甲中的实物电路连接完整（要求：向右移动滑片时，电路中的电流变小，且导线不能交叉）；（ ）
（2）正确连接电路后，将滑动变阻器的滑片滑到阻值最大处，用开关进行“试触”时，发现电流表指针没有偏转，电压表示数如图乙所示。接下来小明应该做的是________；（只有一个选项正确，将正确选项的字母填在横线上）。
A．将电压表由大量程换成小量程 B．检查电流表的接线性是否接反
C．检查电阻两个接线柱接触是否良好 D．检查滑动变阻器的接线柱是否松动
（3）在探究电流与电压的关系时，该小组所测得的几组数据如表1所示。在第2次实验中，电流表的示数如图丙所示，则通过电阻的电流为________A。根据表1数据可以得到结论________；
（4）探究电流与电阻的关系时，该小组所测得的几组数据如表2所示。表中有一组数据存在错误，原因是________________。重新测量后，该小组用30Ω的电阻替换15Ω的电阻进行了第4次实验发现实验无法进行下去。为完成第4次实验，同学们提出了下列解决方案，其中正确的是________；
A．将电压表的量程换为0～15V B．将定值电阻两端的电压调为1.5V
C．换成电压为12V的电源 D．换用规格为“50Ω 1A”的滑动变阻器
（5）小明同学把四个定值电阻换成一只标有“5V ？W”的小灯泡，测量小灯泡的电功率。小灯泡的关系图象如图丁所示，小灯泡正常发光时的功率________W。当灯泡电压为时，小灯泡的实际功率为，则________（选填“>”、“=”或“<”）
五、计算题（本题满分15分，共2题）
25. 把边长为10cm的正方块物块（ρ物<ρ水）放入圆柱形容器底部，容器置于水平桌面上，如图甲所示。缓慢向容器内倒入适量水，物块受到的浮力F浮，F浮随液块深度h变化的关系如图乙a所示；更换一种液块重复上述实验，F浮随h的变化关系如图乙b所示。求：
（1）该物块的密度；
（2）未倒水前物块对容器底部的压强；
（3）h=6cm时，物块分别在水中和液块中所受浮力之比。
26. 李老师桌上有一张老式加热鼠标垫（内有一根加热电阻丝），如图所示，鼠标垫质量为，规格为“”。忽略温度对电阻的影响。
（1）求鼠标垫的电阻；
（2）鼠标垫正常工作，温度升高7℃，若此过程中热损失为30%
，估算鼠标垫的比热容；
（3）月月想帮老师扩大鼠标垫温度调节范围，现有的电源、规格为“”“”的两个滑动变阻器。她准备通过滑动变阻器来保护电路并调节鼠标垫加热功率，请你帮她选择合适的滑动变阻器接入电路，并计算改装后电路消耗的最大功率与最小功率的差值。
表一
表二
次数
1
2
3
次数
1
2
3
U/V
1.5
2.0
2.5
R/Ω
5
10
20
I/A
0.3
0.5
I/A
0.6
0.3
0.24
说明：
1．本试题分为第I卷和第II卷两部分，共26题。第I卷为选择题，共15小题，35分；第II卷为非选择题，共11小题，65分。
2．所有题目均在答题卡上作答，在试题上作答无效。
第I卷（共35分）
一、单项选择题（本题满分20分，共10小题，每小题2分）每小题给出的四个选项中，只有一项符合题目要求。
1. Wi-Fi是一种短距离无线网络通信技术，为无线上网提供了极大的方便。Wi-Fi传递信息是利用（ ）
A. 电磁波B. 超声波C. 次声波D. 红外线
2. “赏中华诗词、寻文化基因”，古代诗人的作品之中常常描述很多自然现象其中蕴含着物理知识。下列对古诗文中涉及的热现象解释正确的是（ ）
A. “青青园中葵，朝露待日晞”——露的形成是汽化吸热
B. “月落乌啼霜满天，江枫渔火对愁眠”——霜的形成是凝固放热
C. “雾凇沆砀，天与云与山与水，上下一白”——雾凇的形成是凝华放热
D. “春蚕到死丝方尽，蜡炬成灰泪始干”——蜡炬成灰泪始干是晶体的熔化
3. 语文老师在朗读课文时或雄浑有力，或婉转动听，极富感染力。下列说法正确的是（ ）
A. 朗读时，老师的声带振动产生声音
B. 空气中，声音的传播速度约为3×108m/s
C. 老师声情并茂朗读时，声音的音色不断改变
D. 老师的声音很大是因为声音的频率很高
4. 中国人民解放军海军福建舰（舷号：18，简称福建舰），是中国完全自主设计建造的首艘弹射型航空母舰，采用平直通长飞行甲板，配置电磁弹射和阻拦装置，满载排水量8万余吨。当电磁弹射车内的导体通过强电流时，即可产生强大的推力，将航母舰载飞机弹出。下列电器与电磁弹射原理相同的是（ ）
A. 电风扇B. 电饭锅C. 电熨斗D. 电视机
5. 如图是常见的小汽车，下列有关说法中正确的是（ ）
A. 轮胎上有凹凸不平的花纹是为了减小摩擦
B. 小汽车长时间高速行驶时容易“爆胎”是由于胎内气体温度升高，气压增大的缘故
C. 汽车关闭发动机后，由于受到惯性作用还能继续向前行驶
D. 汽车静止在水平路面上受到的支持力和对地面的压力是一对平衡力
6. 在体育测试“掷实心球”项目中，若忽略空气阻力，下列说法中正确是（ ）
A. 球运动到最高点时，受到平衡力作用
B. 球出手时要快是为了增大球的惯性
C. 球在飞行过程中，运动状态一直在发生改变
D. 球运动到最高点时，若所受外力突然消失，球保持静止
7. 如图将甲、乙两个滑动变阻器串联在电路中，它们的滑片P甲、P乙左右移动时，下列说法中正确的是（ ）
A. P甲移到a端，P乙移到c端，电路将短路
B. P甲移到b端，P乙移到d端，电路将短路
C. P甲移到b端，P乙移到d端，电流表的示数最小
D. P甲移到b端，P乙移到c端，电流表示数最小
8. 在如图所示的家庭电路中闭合开关S，灯泡发光，但用试电笔检测两孔插座左右两孔，氖管都不发光，若电路中只有一处故障，则故障可能是（ ）
A. ab间断路B. bc间断路C. de间断路D. cd间短路
9. 为保障安全，潜水员在潜水时需要装备深度表，如图是一款深度表的简化电路，其中压敏电阻Rp的阻值随所受压强的增大而减小，深度表的示数随着下潜深度的增大而增大，下列说法正确的是（ ）
A. 下潜的深度越深，Rp的阻值越大B. 下潜的深度越深，Rp两端的电压越大
C. 下潜的深度越深，R0的电功率越小D. 深度表是由电流表改装而成的
10. 水平桌面上的烧杯装有某种液体，把两个实心小球A和B放入杯中，静止时如题图所示，已知两个小球排开液体的质量相同，下列说法正确的是（ ）
A. 小球B受到的浮力比重力大
B. 小球A受到的浮力比小球B受到的浮力大
C. 小球A的质量大于小球B的质量
D. 小球A的密度大于小球B的密度
二、多项选择题（本题满分15分，共5小题。每小题给出的四个选项中，均有2～3个选项符合题目要求，全选对得3分，漏选得2分，错选或不选得0分）
11. 在物理学习中，我们经常用图像表示物理量之间的关系。如图所示的图象中，如果在横坐标和纵坐标加上适当的物理量及单位，可以用来描述的是（ ）
A. 通电导体电阻与其两端电压的关系
B. 在弹性限度内，弹簧的伸长与弹簧所受拉力的关系
C. 物体所受重力与质量的关系
D. 匀速直线运动中路程与时间的关系
12. 如图所示，用自制针孔照相机观察烛焰，针孔是圆形的，蜡烛位置可调整。以下说法正确的是（ ）
A. 薄膜上出现烛焰的像是倒立的
B. 薄膜上烛焰的像可能是缩小的也可能是放大的
C. 将小圆孔改为三角形，则像的形状改变
D. 保持小孔和烛焰的距离不变，向前推动内筒，缩短筒长，烛焰的像变大
13. 水平桌面上有甲、乙两个完全相同容器，装有不同的液体，将两个完全相同的长方体A、B分别放入容器的液体中，静止时如图所示，A物体挂在绳子的下方且绳子对A物体有拉力（不计绳子的体积），B悬浮，两个容器的液面相平。则下列判断正确的是（ ）
A. 液体的密度ρ甲<ρ乙
B. 液体对容器底的压强p甲=p乙
C. 容器对桌面的压力F甲
14. 如图所示为一款“智能照明灯”的电路，灯L天暗时自动发光，天亮时自动熄灭。控制电路中，电源电压恒定，是一个定值电阻，是一个光敏电阻，其阻值随光照强度的增大而减小。以下说法正确的是（ ）
A. 图中电磁铁上方为N极
B. 给路灯供电的电源应接在a、b两端
C. 若将换成阻值稍大的电阻，可延长灯L的发光时间
D. 当光照强度增大时，电压表示数增大
15. 如图甲所示的电路，电源电压保持不变，滑动变阻器上标有“10Ω 1 A”，闭合开关S，调节滑动变阻器的滑片，使其从最右端向左滑动到a点时，小灯泡恰好正常发光。在图乙中绘制出电流表与两电压表示数关系的图像，下列说法中正确的是（ ）
A. 电源电压为6 V
B. 小灯泡的额定功率为2 W
C. 整个电路的最小功率为0.9W
D. 滑片在a点时，小灯泡与滑动变阻器的功率之比为1:5
第II卷（共65分）
三、填空与作图题（本题满分17分，共5题）
16. 早在我国西汉时期成书的《淮南万毕术》中就有关于冰透镜的记载：“削冰令圆，举以向日，以艾承其影，则火生。”清代科学家郑复光根据此书的记载，亲自动手做过这样一个实验：将一只底部微凹的锡壶，内装沸水，用壶在不太厚的冰面上来回旋转，可从冰面上取出一个光滑的冰透镜，冰透镜制成的过程中，主要是水面上冰块的一部分发生了_______（填物态变化的名称）现象，该现象是要_______热，让制成的这个冰透镜正对太阳光，利用它对日光的_______作用，可使纸点燃。
17. 图（a）中的电热水壶，通过壶外透明玻璃管的液面就可知道水壶内的水位，这是利用了________原理；图（b）中茶壶的盖上有一个小孔，是为了壶内的气压与外界________相等，更容易把水倒出；图（c）中拦河大坝建成上窄下宽的主要原因是水的压强随________的增加而增大，请画出拦河大坝上O点受到水的压力F的示意图。（ ）
18. 如图甲所示，物体A置于小车上随小车一起在平直路面上向右做匀速直线运动，此时物体A受力________（选填“平衡”或“不平衡”），物体A与小车之间________（选填“有”或“无”）摩擦力。乙图是当小车遇障碍物体B受阻停止，请在乙图中画出物体A遇障碍物瞬间受到所有力的示意图________（忽略空气阻力）。
19. 如图，将物体A放入水中时悬浮，将物体B放入水中时有一半的体积露出水面，将物体A置于B上再放入水中时，B有三分之一的体积露出水面，则VA︰VB＝______，将图丙中物体A取下放入水中，液面______（选填“上升”、“下降”或“不变”）。
20. 如图所示，一条平行于凸透镜主光轴CC′的入射光线经透镜折射后入射于平面镜上的N点（平面镜与主光轴平行），经平面镜反射后与主光轴CC′相交于B点，过N点作平面镜的法线与主光轴CC′相交于A点，O点为凸透镜的光心。
（1）请在图中画出这条光线经凸透镜折射前和折射后的光路图，并标出入射角的度数。____
（2）若，，则凸透镜的焦距，f=______cm。
四、实验探究题（本题满分33分，共4题）
21. 小陈探究“凸透镜成像规律”的实验装置如图乙所示，光屏和蜡烛分别位于凸透镜两侧。
（1）如图甲，该透镜的焦距是____________；
（2）如图乙，实验前，把凸透镜、光屏和蜡烛烛焰的中心调到____________；
（3）小陈把凸透镜固定在光具座上50.0cm刻度线处，将蜡烛移至光具座上20.0cm刻度线处，移动光屏到65.0cm处，此时烛焰刚好在光屏上成清晰的像，则该像是____________（选填“放大”、“等大”或“缩小”）的实像；此时成像的原理与____________（选填“放大镜”、“投影仪”或“照相机”）相同；
（4）若此时凸透镜上飞来一只小蜜蜂，则光屏上____________（选填“有”或“没有”）小蜜蜂的像；
（5）小陈将蜡烛从20.0cm刻度线处移动到35.0cm刻度线处时，若要让烛焰在光屏上能再次成清晰的像，光屏应向____________（选填“远离”或“靠近”）凸透镜方向移动；当光屏移动到光具座上____________刻度线处时，烛焰在光屏上可成清晰、____________（选填“放大”、“等大”或“缩小”）的像；此时小陈将他的近视眼镜放在蜡烛与凸透镜之间，仅向____________（选填“远离”或“靠近”）凸透镜方向即可再次呈现清晰的像。
22. 下面是小李同学测量物体密度的实验。
(1)请你将“测量木块密度”的实验过程补充完整。
①把天平放到水平桌面上，游码调到标尺左端__________处，再将平衡螺母向右调节，可使天平平衡，说明游码刚归零时，指针静止时指在分度盘中线的__________（选填“左”或“右”）侧。
②如图甲用天平测出木块的质量为_________g。
③小李将木块放入装有40mL水的量筒中，用细铁丝将木块向下压（忽略铁丝体积），使其_______在水中，读出此时水面所对的体积为___________mL，该木块的密度为_________kg/m3。实验后，发现木块具有一定的吸水性，分析实验过程发现，利用该方法测量的木块密度会_________（选填“偏大”或“偏小”）；
(2)小李又邀请小林一起测量合金块的密度（已知ρ合金块>ρ水）他们借助盛有适量水的玻璃容器、刻度尺、细线和木块，就完成了实验，请将实验过程补充完整：
①如图丙，将合金块放在木块上，使其整体漂浮在水面上，用刻度尺测出木块露出水面高度h1；
②如图丁，用细线将木块与合金块系住，使其整体漂浮在水面上，____________h2；
③如图戊，将细线剪断，合金块沉底，木块漂浮在水面上，用刻度尺测出木块露出水面高度h3；
④合金块的密度ρ合金块=_____________（用字母表示，水的密度为ρ水）。
23. 如图甲所示，小明用相同酒精灯分别给质量和初温均相同的水和煤油加热，以探究水和煤油吸热能力的大小。
（1）在图甲中组装器材时，发现温度计的玻璃泡碰到了烧杯底，应适当将________（填“A处向上”或“B处向下”）调整；
（2）实验过程中通过________________反映两种液体吸热的多少；
（3）根据实验数据，小明作出了水和煤油的温度随加热时间变化的图象如图丙，由图象可知，煤油的比热容是________________；
（4）完成实验用了20g酒精，这些酒精完全燃烧放出的热量是________J；（）
（5）实验结束后，小明又找来了一些冰块，探究了冰熔化过程中温度的变化规律，在BC段C点物质的内能________（填“大于”“小于”或“等于”）B点物质的内能；由图丁可以看出AB、CD段升高的温度相同，但CD段加热的时间更长，其原因是________________________。
24. 某实验小组探究“电流与电压、电阻的关系”，使用的实验器材有：电压为6V的电源，电流表、电压表，开关各一个，5Ω、10Ω、15Ω、30Ω的定值电阻各一个，规格为“20Ω 1A”的滑动变阻器一个，导线若干。
（1）请你用笔画线代替导线，将图甲中的实物电路连接完整（要求：向右移动滑片时，电路中的电流变小，且导线不能交叉）；（ ）
（2）正确连接电路后，将滑动变阻器的滑片滑到阻值最大处，用开关进行“试触”时，发现电流表指针没有偏转，电压表示数如图乙所示。接下来小明应该做的是________；（只有一个选项正确，将正确选项的字母填在横线上）。
A．将电压表由大量程换成小量程 B．检查电流表的接线性是否接反
C．检查电阻两个接线柱接触是否良好 D．检查滑动变阻器的接线柱是否松动
（3）在探究电流与电压的关系时，该小组所测得的几组数据如表1所示。在第2次实验中，电流表的示数如图丙所示，则通过电阻的电流为________A。根据表1数据可以得到结论________；
（4）探究电流与电阻的关系时，该小组所测得的几组数据如表2所示。表中有一组数据存在错误，原因是________________。重新测量后，该小组用30Ω的电阻替换15Ω的电阻进行了第4次实验发现实验无法进行下去。为完成第4次实验，同学们提出了下列解决方案，其中正确的是________；
A．将电压表的量程换为0～15V B．将定值电阻两端的电压调为1.5V
C．换成电压为12V的电源 D．换用规格为“50Ω 1A”的滑动变阻器
（5）小明同学把四个定值电阻换成一只标有“5V ？W”的小灯泡，测量小灯泡的电功率。小灯泡的关系图象如图丁所示，小灯泡正常发光时的功率________W。当灯泡电压为时，小灯泡的实际功率为，则________（选填“>”、“=”或“<”）
五、计算题（本题满分15分，共2题）
25. 把边长为10cm的正方块物块（ρ物<ρ水）放入圆柱形容器底部，容器置于水平桌面上，如图甲所示。缓慢向容器内倒入适量水，物块受到的浮力F浮，F浮随液块深度h变化的关系如图乙a所示；更换一种液块重复上述实验，F浮随h的变化关系如图乙b所示。求：
（1）该物块的密度；
（2）未倒水前物块对容器底部的压强；
（3）h=6cm时，物块分别在水中和液块中所受浮力之比。
26. 李老师桌上有一张老式加热鼠标垫（内有一根加热电阻丝），如图所示，鼠标垫质量为，规格为“”。忽略温度对电阻的影响。
（1）求鼠标垫的电阻；
（2）鼠标垫正常工作，温度升高7℃，若此过程中热损失为30%
，估算鼠标垫的比热容；
（3）月月想帮老师扩大鼠标垫温度调节范围，现有的电源、规格为“”“”的两个滑动变阻器。她准备通过滑动变阻器来保护电路并调节鼠标垫加热功率，请你帮她选择合适的滑动变阻器接入电路，并计算改装后电路消耗的最大功率与最小功率的差值。
表一
表二
次数
1
2
3
次数
1
2
3
U/V
1.5
2.0
2.5
R/Ω
5
10
20
I/A
0.3
0.5
I/A
0.6
0.3
0.24
