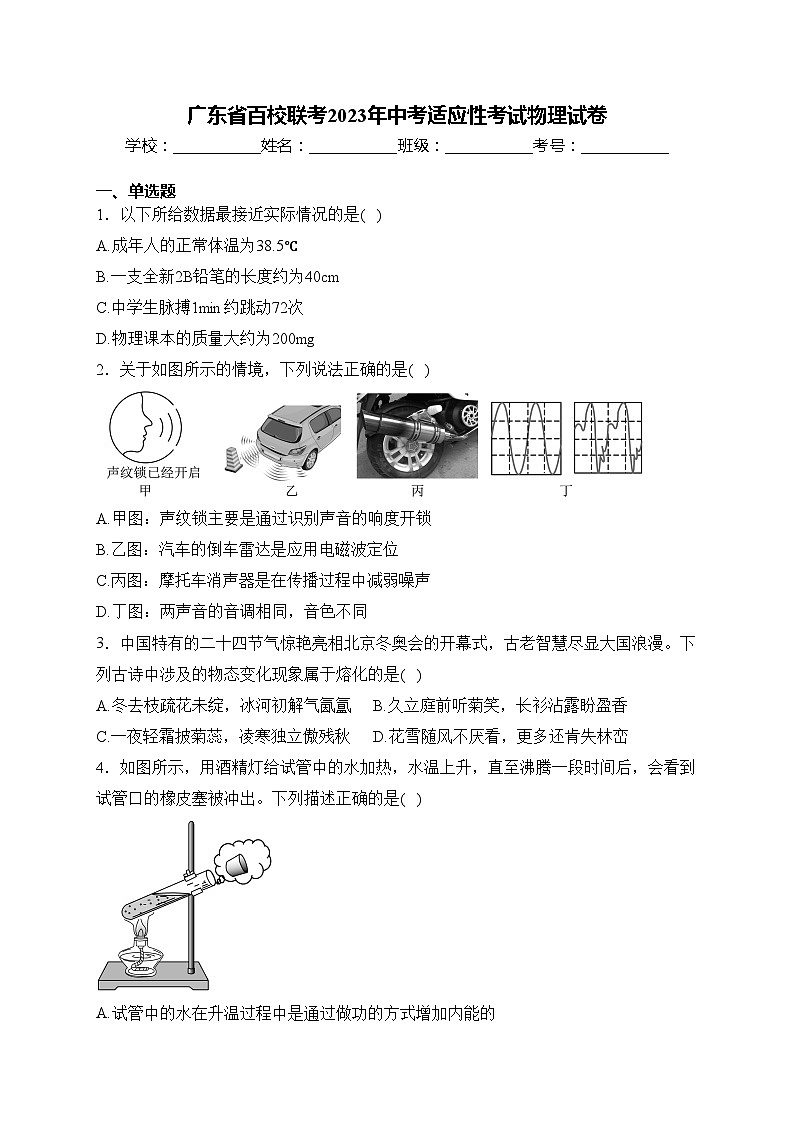

广东省百校联考2023年中考适应性考试物理试卷(含答案)
展开
这是一份广东省百校联考2023年中考适应性考试物理试卷(含答案)，共21页。试卷主要包含了单选题，填空题，作图题，实验题，计算题等内容，欢迎下载使用。
一、单选题
1．以下所给数据最接近实际情况的是( )
A.成年人的正常体温为38.5℃
B.一支全新2B铅笔的长度约为40cm
C.中学生脉搏1min约跳动72次
D.物理课本的质量大约为200mg
2．关于如图所示的情境，下列说法正确的是( )
A.甲图：声纹锁主要是通过识别声音的响度开锁
B.乙图：汽车的倒车雷达是应用电磁波定位
C.丙图：摩托车消声器是在传播过程中减弱噪声
D.丁图：两声音的音调相同，音色不同
3．中国特有的二十四节气惊艳亮相北京冬奥会的开幕式，古老智慧尽显大国浪漫。下列古诗中涉及的物态变化现象属于熔化的是( )
A.冬去枝疏花未绽，冰河初解气氤氲B.久立庭前听菊笑，长衫沾露盼盈香
C.一夜轻霜披菊蕊，凌寒独立傲残秋D.花雪随风不厌看，更多还肯失林峦

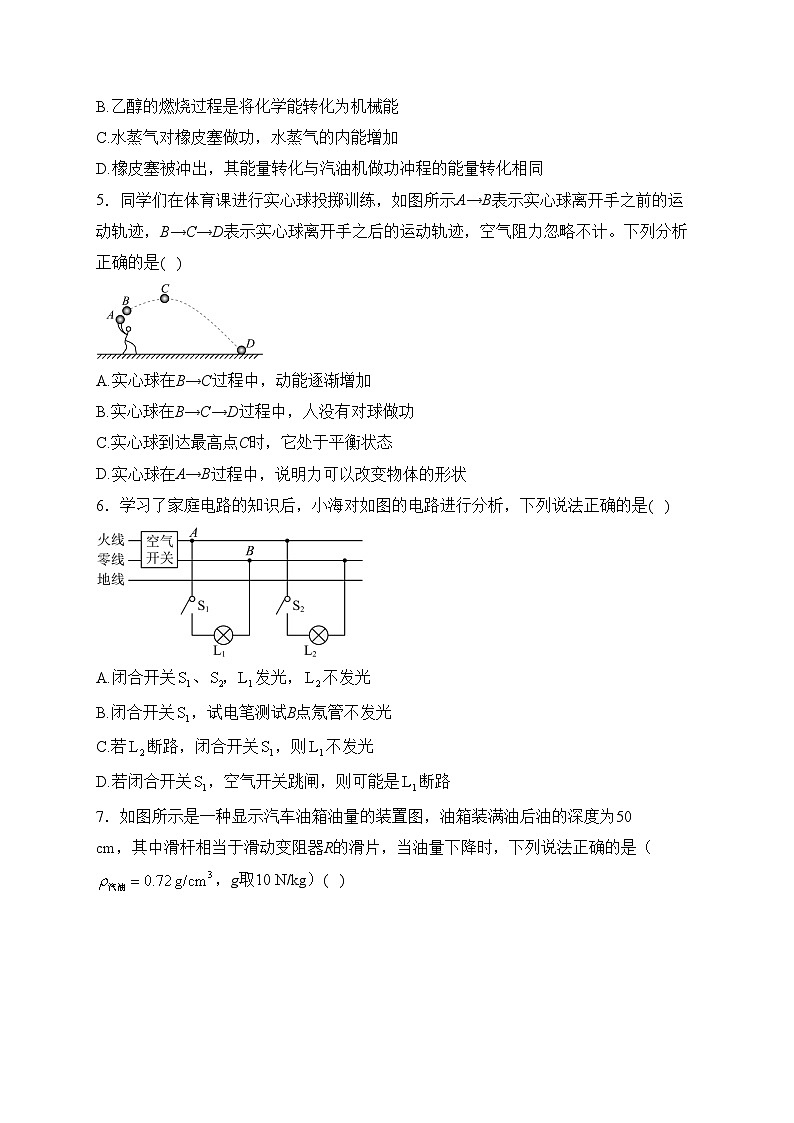

4．如图所示，用酒精灯给试管中的水加热，水温上升，直至沸腾一段时间后，会看到试管口的橡皮塞被冲出。下列描述正确的是( )
A.试管中的水在升温过程中是通过做功的方式增加内能的
B.乙醇的燃烧过程是将化学能转化为机械能
C.水蒸气对橡皮塞做功，水蒸气的内能增加
D.橡皮塞被冲出，其能量转化与汽油机做功冲程的能量转化相同
5．同学们在体育课进行实心球投掷训练，如图所示A→B表示实心球离开手之前的运动轨迹，B→C→D表示实心球离开手之后的运动轨迹，空气阻力忽略不计。下列分析正确的是( )
A.实心球在B→C过程中，动能逐渐增加
B.实心球在B→C→D过程中，人没有对球做功
C.实心球到达最高点C时，它处于平衡状态
D.实心球在A→B过程中，说明力可以改变物体的形状
6．学习了家庭电路的知识后，小海对如图的电路进行分析，下列说法正确的是( )
A.闭合开关、发光，不发光
B.闭合开关，试电笔测试B点氖管不发光
C.若断路，闭合开关，则不发光
D.若闭合开关，空气开关跳闸，则可能是断路

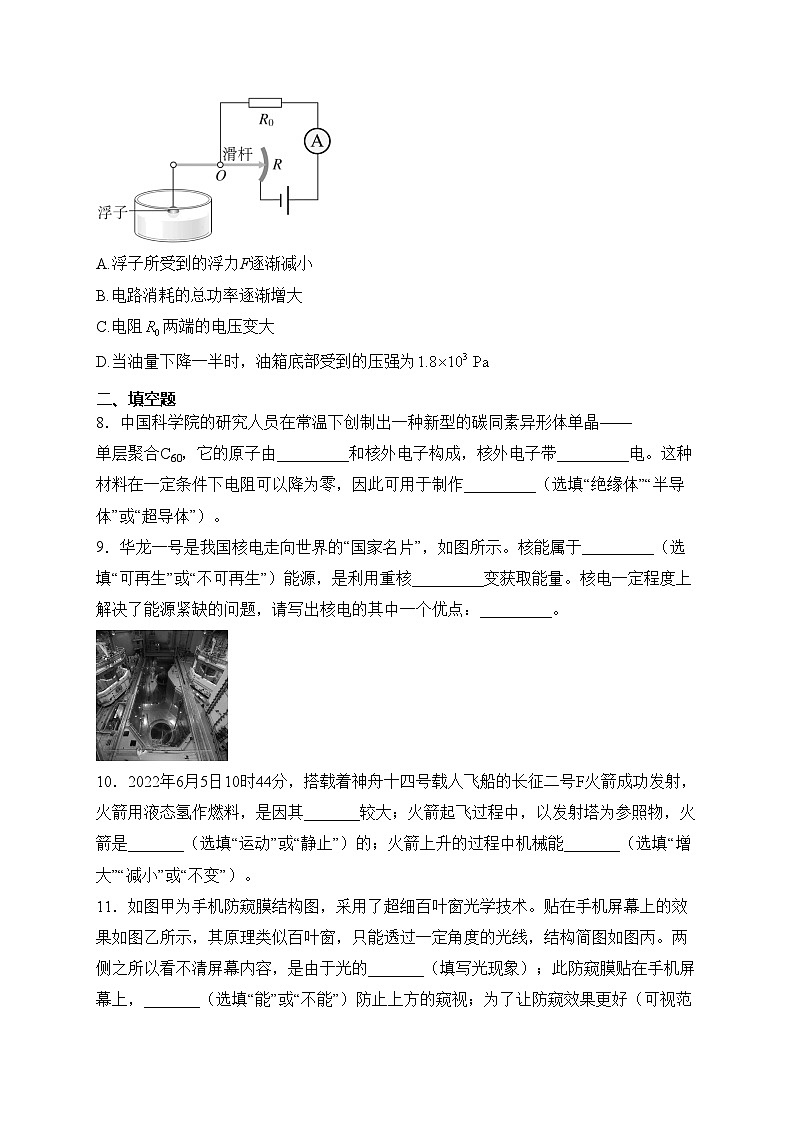

7．如图所示是一种显示汽车油箱油量的装置图，油箱装满油后油的深度为50 cm，其中滑杆相当于滑动变阻器R的滑片，当油量下降时，下列说法正确的是（，g取10 N/kg）( )
A.浮子所受到的浮力F逐渐减小
B.电路消耗的总功率逐渐增大
C.电阻两端的电压变大
D.当油量下降一半时，油箱底部受到的压强为
二、填空题
8．中国科学院的研究人员在常温下创制出一种新型的碳同素异形体单晶——单层聚合C60，它的原子由_________和核外电子构成，核外电子带_________电。这种材料在一定条件下电阻可以降为零，因此可用于制作_________（选填“绝缘体”“半导体”或“超导体”）。
9．华龙一号是我国核电走向世界的“国家名片”，如图所示。核能属于_________（选填“可再生”或“不可再生”）能源，是利用重核_________变获取能量。核电一定程度上解决了能源紧缺的问题，请写出核电的其中一个优点：_________。
10．2022年6月5日10时44分，搭载着神舟十四号载人飞船的长征二号F火箭成功发射，火箭用液态氢作燃料，是因其_______较大；火箭起飞过程中，以发射塔为参照物，火箭是_______（选填“运动”或“静止”）的；火箭上升的过程中机械能_______（选填“增大”“减小”或“不变”）。
11．如图甲为手机防窥膜结构图，采用了超细百叶窗光学技术。贴在手机屏幕上的效果如图乙所示，其原理类似百叶窗，只能透过一定角度的光线，结构简图如图丙。两侧之所以看不清屏幕内容，是由于光的_______（填写光现象）；此防窥膜贴在手机屏幕上，_______（选填“能”或“不能”）防止上方的窥视；为了让防窥效果更好（可视范围减小），可以适当地_______（选填“增大”或“减小”）超细百叶窗的间距。
12．把1kg的水从73℃开始加热至沸腾，图甲中_________（选填“a”或“b”）反映水沸腾时的情况，气泡内主要成分是_________（选填“空气”或“水蒸气”），水的温度随时间变化的图像如乙图所示，加热至恰好沸腾的过程中，水吸收的热量为_________J。[水的比热容为]
13．如图所示，小明透过水滴状的鱼肝油胶囊观察积木，发现上面的数字“9”变成了“6”，则此像是_________（选填“虚”或“实”）像，与该成像原理相同的光学仪器是_________，若想让“6”变大一些，可将积木与胶囊的距离_________（选填“增大”“减小”或“不变”）
14．如图甲所示，我国古代记录传统手工技术的著作《天工开物》里记载了一种捣谷用的舂，其简化图如图乙所示，该装置是_________（选填“省力”“费力”或“等臂”）杠杆。该装置碓头A重200N，不计横木的重力和摩擦。杆长，支点O距离脚踏板，人在B端施加的竖直向下的力至少为_________N；若每次碓头A上升的高度都为撞击舂中的谷粒20次，则克服碓头重力做功的功率为_________W。
15．如图甲，用刻度尺测量小木块的长度，测量结果为_________cm。图乙是测量_________的仪表，其读数为_________。
16．天平调节平衡时指针位置如图甲所示，此时应将平衡螺母向_________移动，直至天平平衡。根据图乙、丙可得小石头的质量为_________g，密度为_________。
17．如图所示，我国“奋斗者”号载人潜水器在马里亚纳海沟10909m深处成功坐底，创造了我国载人深潜新纪录。“奋斗者”号体积为，空载时重力为。此次科学考察中，科研小组在潜水器舱内装了8块压舱铁（每块压舱铁重），保证潜水器下潜工作顺利开展。取。
（1）“奋斗者”号在海面下下潜过程中受到海水的压强_________，浮力_________（均选填“变大”“变小”或“不变”）；
（2）“奋斗者”号在海面下深处受到的海水压强是_________Pa，它底部一个表面积为的观察窗受到的海水压力是_________N，“奋斗者”号受到的浮力是_________N；
（3）潜水器完成科考任务后，至少要抛掉_________块压舱铁才能上浮。
18．阅读下列短文，回答问题。
手机充电技术随着智能手机的日益普及，人们通过智能手机可以实现轻松出行、远距离通信、线上支付、网上办公等活动。手机电池作为手机的一个重要部分，目前正朝着大容量、快蓄电、长待机的方向发展。现在很多手机都搭配了超级快充功能，手机在快充过程中的不同阶段的充电功率会根据电池的电量进行调整。
手机无线充电也是目前比较新的一门技术，无线充电就是不借助数据线等导线对手机进行充电。现阶段使用较多的一种无线充电技术，原理如图甲所示，交变电流通过无线充电板（送电线圈）产生磁场，智能手机（受电线圈）放在无线充电板上就能充电，并将电能储存到手机的锂电池内。
我国某品牌智能手机使用大容量电池，还采用超级快充技术，不到就可把电池的电量充达一半，极大地方便了人们使用，其电池的部分参数如表：
（1）给电池充电的过程中电池相当于_________（选填“用电器”或“电源”），该过程是将电能转化为_________能，充满电后电池储存的电能为_________J；
（2）手机在无线充电时，手机中的受电线圈会产生感应电流。无线充电工作原理与_________（选填“发电机”或“电动机”）工作原理相同；
（3）用一个标有“输出11V，6A”字样的充电器给电池充电，假设其充电过程中的充电器的输入功率保持不变，充电效率为80%，则选用超级快速充电器将上述电池从零到充满电需要_________min；
（4）利用USB充电电流电压显示计来实时测量充电过程中充电器输出的电流和电压，并绘制如图乙、丙所示图像。若充电的导线的阻值为0.05Ω，前20min导线产生的热量为_________J；为了提高充电效率，减小能量的损耗，应该选择_________（选填“粗”或“细”）导线。
三、作图题
19．我们能够看见不发光的物体，是因为物体反射的光进入了我们的眼睛。请画出图中小丽看到书本的反射光线。
20．将图中的电磁铁连入你设计的电路中（在方框内画出电源和滑动变阻器的连接电路），要求闭合开关后，小磁针静止时如图所示，且向左移动滑动变阻器滑片时，电磁铁的磁性变强。
21．用弹簧测力计挂着一长方体铁块，铁块下表面与水面刚好接触，如图甲所示。现由此处开始匀速下放铁块，直至浸没水中并继续匀速下放（铁块最终与容器底接触）。请在图乙中画出铁块下放过程中，弹簧测力计示数F与铁块下表面浸入水中的深度h关系的大致图像。
四、实验题
22．小海要探究“滑动摩擦力的大小与哪些因素有关”，他猜想影响因素可能有：①压力大小；②接触面的粗糙程度；③物体运动的快慢。接下来小海通过如图所示实验操作验证他的猜想。
（1）为了准确测量滑动摩擦力的大小，实验时应沿_________方向拉动弹簧测力计，使物块A做匀速直线运动。利用_________原理可知，甲图中物块A所受滑动摩擦力为_________N；
（2）比较_________两图可知，在压力一定时，接触面越粗糙，滑动摩擦力越大；
（3）为了探究滑动摩擦力的大小是否与物体的运动快慢有关，小海在图甲的木板表面上分别用三个不同的速度拉动物块A（运动图像如图丁所示），拉力大小分别为、、，发现其大小相等，由此说明滑动摩擦力的大小与物体运动的快慢_________（选填“有关”或“无关”）；
（4）小海认为比较甲、丙两图可以得出滑动摩擦力的大小与压力大小有关，你认为他的想法是_________（选填“正确”或“错误”）的。
23．小珠在“探究电流与电阻的关系”实验时，可供选择的实验器材有：三节新的干电池（电压为4.5V）、电流表、电压表、滑动变阻器（标有“20Ω，2A”字样）、定值电阻（5Ω、10Ω、15Ω、20Ω、50Ω）各一个、开关一个、导线若干。小珠设计了如图甲所示的电路图。
（1）依据图甲电路图，请用笔画线代替导线将图乙中的实物图连接完整；_________
（2）闭合开关，电流表有示数，电压表无示数，则故障可能是：_________；
（3）排除故障后，将15Ω、10Ω、5Ω的定值电阻依次接入电路，应逐渐向_________（选填“A”或“B”）端调节滑动变阻器的滑片，保持电阻R两端电压为_________V不变，记下对应的电流值，作出I-R图像如图丙；
（4）实验中，在接入50Ω的定值电阻后，小珠同学_________（选填“能”或“不能”）完成该实验，原因是：_________；
（5）本实验中物理量Rr与R的比值是_________。
24．小华发现小轿车的前挡风玻璃是倾斜安装的，由此他想借助玻璃板，A、B两个完全相同的棋子，白纸，铅笔等器材来探究平面镜成像的特点，如图甲所示。
（1）为了完成实验，还需要添加的测量工具是_________；实验时，由于环境太暗难以找到棋子A的像，小华解决的办法是用手电筒照射棋子_________（选填“A”或“B”）；
（2）换用更薄的玻璃板，三次改变棋子A的位置，得到三组物、像位置点，如图乙所示，接下来他的操作是_________。通过实验得到的结论是：平面镜所成的像与物体关于镜面_________；
（3）实验中，小华透过玻璃板看到棋子A的两个像、，分别在白纸上标记棋子A与两个像的位置如图丙所示，通过分析可知玻璃板的厚度为_________mm；
（4）小轿车前挡风玻璃是倾斜安装的，从光学角度分析，这样安装的好处是_________（任写一条）。
五、计算题
25．为响应国家“低碳环保节能减排”的号召，纯电动汽车越来越受到消费者的青睐。某品牌电动汽车参数如下表所示，某次百米加速测试行驶过程中，所用时间为8s。汽车匀速行驶时所受阻力为总重力的0.15倍，求：（g取10N/kg）
（1）汽车百米加速测试行驶过程中的平均速度；
（2）汽车满载静止在水平地面上时，轮胎对地面的压强；
（3）汽车满载时，匀速行驶的最大速度
26．小海设计了一个用电压表的示数变化反映被测温度变化的电路，其电路原理图如图甲所示。电压表量程为，是阻值为的定值电阻，是热敏电阻，其电阻随环境温度变化的关系如图乙所示。闭合开关S后，当环境温度为时，电压表的示数为。求：
（1）当环境温度为时，通过的电流；
（2）电源电压；
（3）当环境温度为时，电路消耗的功率。
参考答案
1．答案：C
解析：A.成年人的正常体温为36.5℃，故A不符合题意；
B.一支全新2B铅笔的长度约为20cm，故B不符合题意；
C.中学生脉搏1min约跳动60-80次，故C符合题意；
D.物理课本的质量大约为200g，故D不符合题意。
故选C。
2．答案：D
解析：A.不同人发出声音的音色不同，因此声纹锁主要是依据声音的音色来辨别主人的，故A错误；
B.汽车的倒车雷达是应用超声波定位的，故B错误；
C.摩托车消声器是在声源处减弱噪声，故C错误；
D.图中两个声波的波形图，振动频率是相同，说明它们的音调是相同的；从波形图中可以看出，其波的形状不相同，说明它们的音色不同，故D正确。
故选D。
3．答案：A
解析：A.冬去枝疏花未绽，冰河初解气氤氲，这是固态的冰变成液态的水，是熔化现象，故A正确；
B.久立庭前听菊笑，长衫沾露盼盈香，露的形成是水蒸气遇冷液化成小水珠的现象，故B错误；
C.一夜轻霜披菊蕊，凌寒独立傲残秋，霜的形成是水蒸气直接凝华而成的现象，故C错误；
D.花雪随风不厌看，更多还肯失林峦，雪的形成也是凝华现象，故D错误。
故选A。
4．答案：D
解析：A.加热过程中，水吸热，温度升高、内能增大，水的内能增大是通过热传递方式实现的，故A错误；
B.乙醇的燃烧过程中能量转化是将化学能转化为内能，故B错误；
CD.水蒸气膨胀对塞子做功，将水蒸气的内能转化为木塞的机械能，水蒸气的内能减少；能量转化情况与汽油机的做功冲程相同，故C错误，D正确。
故选D。
5．答案：B
解析：A.实心球在上升过程中，因为质量不变、速度减小，所以实心球的动能减小，故A错误；
B.做功的两个必要因素：作用在物体上的力；物体在力的方向上通过的距离（即力和距离的方向要一致）；二者缺一不可；实心球因重力作用而下降，重力对其做功，人在此过程中对球没有力的作用，故对球不做功，故B正确；
C.实心球到达最高点C时，竖直方向的速度为0，但水平方向有速度，此时实心球只受重力的作用，受力不平衡，不会处于平衡状态，故C错误；
D.实心球从A→B过程中，速度增大，方向改变，实心球受到力的作用运动状态发生了变化，说明力可以改变物体的运动状态，故D错误。
故选B。
6．答案：B
解析：根据电路图知，两个灯泡并联，开关控制；开关控制。
A.闭合开关、，两个支路都是通路，发光，发光，故A错误；
B.闭合开关，试电笔测试B点时，接触的是零线，因而氖管不发光，故B正确；
C.根据并联互不影响，若断路，闭合开关，则发光，故C错误；
D.若闭合开关，空气开关跳闸，则可能是短路，故D错误。
故选B。
7．答案：D
解析：A.油量下降时，浮子随油面变化而位置变化，但浮子始终漂浮，浸在油中的体积不变，根据阿基米德原理可知，浮子受到的浮力不变，故A不符合题意；
B.当油量下降时，滑杆上移，R连入电路的阻值变大，电路总电阻变大，根据欧姆定律可知，电路的电流变小，电源电压不变，根据可得，电路消耗的总功率变小。故B错误；
C.由于油量下降时，电路的电流变小，根据欧姆定律可知，的两端电压变小，故C错误；
D.当油量下降一半时，油面的深度为
根据可得，油箱底部受到的压强为
故D正确。
故选D。
8．答案：原子核；负；超导体
解析：原子是由原子核和核外电子组成，原子核又由质子和中子组成。碳同素异形体，它的原子由原子核和核外电子构成，核外电子带负电。这种材料在一定条件下电阻可以降为零，因此可用于制作超导体。
9．答案：不可再生；裂；核能发电不会向大气中排放二氧化碳气体，从而有效地缓解了温室效应
解析：据上面的分析可知，核电站所用的核燃料属于不可再生能源，由于核裂变是可控的，故核电站中的核反应堆就是通过核裂变过程中释放核能带动发电机发电的，核电一定程度上解决了能源紧缺的问题，核能发电不会向大气中排放二氧化碳气体，从而有效地缓解了温室效应。
10．答案：热值；运动；增大
解析：火箭起飞过程中，将内能转化为火箭的机械能，相同质量的液态氢完全燃烧释放的热量多，所以火箭用液态氢作燃料，是因其热值较大。
火箭发射过程中，火箭与发射塔之间的相对位置发生变化，因此火箭是运动的。
火箭起飞过程中，将内能转化为火箭的机械能，火箭上升的过程中机械能增大。
11．答案：直线传播；不能；减小
解析：由图丙可知，两侧之所以看不清屏幕内容，是由于光的直线传播。由于超细百叶窗的窗格的阻挡，屏幕发出的光只能照射在一定范围内。
此防窥膜贴在手机屏幕上，屏幕发出的光可以射向正上方。由于屏幕正上方在可视范围内，所以不能防止上方的窥视。
由丙图可知，为了让防窥效果更好（可视范围减小），可以适当地减小超细百叶窗的间距。
12．答案：a；水蒸气；
解析：沸腾时，有大量气泡产生，气泡在上升过程中体积增大，所以图甲中a反映水沸腾时的情况，b是沸腾前的现象；沸腾是一种剧烈的汽化方式，当水沸腾时，水中产生大量的气泡，气泡内主要是水汽化形成的水蒸气。
由图乙可知，在加热至恰好沸腾的过程中，水的初温、末温为，加热至恰好沸腾的过程中，水吸收的热量为
13．答案：实；照相机；减小
解析：由图可知，水滴状的鱼肝油胶囊相当于凸透镜，上面的数字“9”变成了“6”，像与物上、下、左、右均颠倒，根据凸透镜成像规律知，倒立缩小的应是实像；与该成像原理相同的光学仪器是照相机。
根据凸透镜成像规律知，若想让“6”变大一些，可以适当减小物距，即减小积木和胶囊的距离。
14．答案：费力；400；40
解析：由图知道，O是支点，从O点向阻力的作用线做垂线段，可得阻力臂，同理可知动力臂为，舂在使用过程中，因动力臂小于阻力臂，是费力杠杆。
杆长，支点O距离脚踏板，故；根据相似三角形知识知道
根据杠杆的平衡条件知道
不计横木的重力和摩擦，内人克服碓头重力做功
克碓头重力做功的功率为
15．答案：；温度；12℃
解析：图甲中，刻度尺的分度值为0.1cm，读数时，估读到分度值的下一位。物体左端对应在处，右端对应在处，则物体的长度为
图乙中，仪表盘上标有“℃”，表明该仪器是测量温度的仪表。观察可知，该仪表每一大格表示，大格之间有10个小格，则该仪表的分度值为。仪表中指针指在之后第2小格处，则其读数为。
16．答案：左；；
解析：图甲中天平指针右偏，则应将平衡螺母向左调节，使天平横梁在水平位置平衡。
由图甲可知，标尺的分度值为，石块质量为
量筒中水的体积为，放入石头后的总体积为，则石子的体积为
则石头的密度为
17．答案：（1）变大；不变；（2）；；；（3）2
解析：（1）“奋斗者”号在海面下下潜过程中，所处深度逐渐变大，根据可知受到海水的压强变大；“奋斗者”号在海面下排开液体的体积不变，液体的密度不变，由阿基米德原理可知在海面下下潜过程中浮力不变。
（2）“奋斗者”号在海面下深处受到的海水压强
表面积为的观察窗受到的海水压力
排开海水的体积
受到的浮力
（3）完成科考任务上浮时有
则剩余压舱铁的个数
所以，至少要抛掉压舱铁的数量为
18．答案：（1）用电器；化学；58608；（2）发电机；（3）；（4）；粗
解析：（1）给电池充电的过程中电池相当于用电器，该过程是将电能转化为化学能，储存的电能为
（2）无线充电工作原理与发电机工作原理相同，是利用电磁感应现象来工作的。
（3）充电器的输入功率保持不变，为
根据效率公式有：，选用超级快速充电器将上述电池从零到充满电需要的时间为
（4）根据图丙可知：在内电流是变化的，，电路中的电流为6A，，电路中的电流为4A，，电路中的电流为2A，所以前，导线产生的热量为
为了提高充电效率，根据知，减小电阻可以提高功率，在其它条件相同时，导线的横截面积越大，电阻越小，所以应该选择粗的导线。
19．答案：
解析：连接入射点和眼睛，得到反射光线，如图所示：
20．答案：
解析：闭合开关，要使小磁针静止如图位置，由磁极间的相互作用规律可知，电磁铁的右端是N极，左端是S极，根据安培定则可知，电流从电磁铁的右端流入，从左端流出，可以判断电源的左端是负极，右端是正极，向左移动滑动变阻器滑片时，电磁铁的磁性变强，说明电路中电流变大，变阻器接入电路的电阻变小，所以应将滑片左侧的电阻丝接入电路，如图所示：
21．答案：
解析：由知，在铁块下表面与水面刚好接触到浸没水中并继续匀速下放最终与容器底接触的过程中，先变大后不变，故先变大后不变，由弹簧测力计知，拉力先变小，后不变。当铁块与容器底部接触时，容器底部给铁块提供支持力，此时拉力跳变为零，据此作出弹簧测力计示数F与铁块下表面浸入水中的深度h关系的图像如图所示
22．答案：（1）水平；二力平衡；；（2）甲、乙；（3）无关；（4）错误
解析：（1）实验中使木块A水平方向做匀速直线运动，木块A处于平衡状态，由二力平衡条件可知，滑动摩擦力等于弹簧测力计的拉力；此时弹簧测力计示数为，故摩擦力为。
（2）探究滑动摩擦力与接触面的粗糙程度的关系，应控制压力相同，改变接触面粗糙程度，故甲、乙符合条件。
（3）小海在图甲的木板表面上分别用三个不同的速度拉动物块A，弹簧测力计示数不变，故滑动摩擦力与运动快慢无关。
（4）探究滑动摩擦力与压力的关系时，应控制接触面粗糙程度不变，甲、丙两实验的接触面粗糙程度不同，故不能比较。
23．答案：（1）见解析；（2）定值电阻R短路；（3）A；3；（4）不能；滑动变阻器的最大阻值偏小；（5）1∶2
解析：（1）滑动变阻器接一个上接线柱和一个下接线柱串联在电路中，结合图甲知滑动变阻器左侧电阻接入电路，据此可知图乙电路中应将滑动变阻器A接线柱与定值电阻右接线柱连接。如图所示
（2）电流表有示数，说明电路不是断路，电压表无示数，可能是与电压表并联的电路短路，因此故障可能是与电压表并联的定值电阻R短路了。
（3）根据串联电路的分压原理可知，将、、的定值电阻依次接入电路，电阻减小，其分得的电压减小。探究电流与电阻的实验中应控制电压不变，根据串联电路电压的规律可知，为了保持定值电阻两端电压不变，应减小滑动变阻器分得的电压，由串联分压的分压原理可知，应减小滑动变阻器连入电路中的电阻，所以滑片应向A端移动，使电压表的示数不变。
由图丙可知，电阻两端所控制的电压大小为
…
（4）定值电阻两端的电压始终保持，根据串联电路电压的规律，变阻器分得的电压为
变阻器分得的电压为电压表示数的倍数为
根据分压原理，当接入电阻时，变阻器连入电路中的电阻为
因此不能使定值电阻两端的电压达到原来控制的数值；
（5）根据串联分压原理可求出
即与R的比值大小为1∶2。
24．答案：（1）刻度尺；A；（2）连接并观察物、像位置点连线与镜面是否垂直，并测量物、像到镜面的距离；对称；（3）5；（4）小汽车前面的挡风玻璃相当于平面镜，前挡风玻璃倾斜安装可以使像成在斜上方，不干扰司机观察路况
解析：（1）本实验还要研究像与物到镜面的距离关系，为了完成实验，还需要添加的测量工具是刻度尺。
实验时，由于环境太暗难以找到棋子A的像，说明物反射的光太少，用手电筒照射棋子 A，可让A反射的光变多，使得成像更清晰。
（2）换用更薄的玻璃板，三次改变棋子A的位置，得到三组物、像位置点，如图乙所示，接下来他的操作是连接并观察物、像位置点连线与镜面是否垂直，并测量物、像到镜面的距离；通过实验得到的结论是：平面镜所成的像与物体关于镜面对称。
（3）根据平面镜所成的像与物体关于镜面对称，可得物体与玻璃板左反射面的距离为，物体与玻璃板右反射面的距离为，所以玻璃板的厚度为。
（4）平面镜成的像关于镜面对称，小轿车前挡风玻璃是倾斜安装的，从光学角度分析，这样安装的好处是：小汽车前面的挡风玻璃相当于平面镜，前挡风玻璃倾斜安装可以使像成在斜上方，不干扰司机观察路况。
25．答案：（1）12.5m/s；（2）；（3）48m/s
解析：（1）根据题意可知，汽车百米加速测试行驶过程中的平均速度为
（2）汽车满载静止在水平面上对地面的压力等于汽车满载时的重力，则有
轮胎对地面的压强为
（3）汽车匀速行驶时所受阻力为总重力的0.15倍，故阻力为
汽车匀速行驶时受力平衡，汽车在水平方向上受牵引力和阻力，这两个力平衡，故牵引力等于阻力，即
汽车的最大功率为
根据
可得，汽车满载时，匀速行驶的最大速度为
答：（1）汽车百米加速测试行驶过程中的平均速度为12.5m/s；
（2）汽车满载静止在水平地面上时，轮胎对地面的压强为；
（3）汽车满载时，匀速行驶的最大速度为48m/s。
26．答案：（1）；（2）4V；（3）
解析：（1）由甲电路图可知，与串联，电压表测两端电压；环境温度为时电压表的示数为，根据欧姆定律可得通过的电流为
（2）由图乙可知，当环境温度为时，热敏电阻，串联电路中各处的电流相等，根据欧姆定律可得此时两端的电压为
因串联电路中总电压等于各分电压之和，所以，电源的电压为
由图乙可知，环境温度时，的阻值为，串联电路总电阻等于各部分电阻之和，根据欧姆定律可得此时通过电路的电流为
电路消耗的功率为
答：（1）当环境温度为时，通过的电流为；
（2）电源电压为4V；
（3）当被测温度为时，电路消耗的功率为。
电池名称
锂离子聚合物电池
电压
容量
汽车质量（kg）
2100
满载质量（kg）
2500
长×宽×高（mm）
4995×1910×1495
最大功率（kW）
180
纯电续航里程（km）
715
轮胎与地面总接触面积（）
0.04
一、单选题
1．以下所给数据最接近实际情况的是( )
A.成年人的正常体温为38.5℃
B.一支全新2B铅笔的长度约为40cm
C.中学生脉搏1min约跳动72次
D.物理课本的质量大约为200mg
2．关于如图所示的情境，下列说法正确的是( )
A.甲图：声纹锁主要是通过识别声音的响度开锁
B.乙图：汽车的倒车雷达是应用电磁波定位
C.丙图：摩托车消声器是在传播过程中减弱噪声
D.丁图：两声音的音调相同，音色不同
3．中国特有的二十四节气惊艳亮相北京冬奥会的开幕式，古老智慧尽显大国浪漫。下列古诗中涉及的物态变化现象属于熔化的是( )
A.冬去枝疏花未绽，冰河初解气氤氲B.久立庭前听菊笑，长衫沾露盼盈香
C.一夜轻霜披菊蕊，凌寒独立傲残秋D.花雪随风不厌看，更多还肯失林峦
4．如图所示，用酒精灯给试管中的水加热，水温上升，直至沸腾一段时间后，会看到试管口的橡皮塞被冲出。下列描述正确的是( )
A.试管中的水在升温过程中是通过做功的方式增加内能的
B.乙醇的燃烧过程是将化学能转化为机械能
C.水蒸气对橡皮塞做功，水蒸气的内能增加
D.橡皮塞被冲出，其能量转化与汽油机做功冲程的能量转化相同
5．同学们在体育课进行实心球投掷训练，如图所示A→B表示实心球离开手之前的运动轨迹，B→C→D表示实心球离开手之后的运动轨迹，空气阻力忽略不计。下列分析正确的是( )
A.实心球在B→C过程中，动能逐渐增加
B.实心球在B→C→D过程中，人没有对球做功
C.实心球到达最高点C时，它处于平衡状态
D.实心球在A→B过程中，说明力可以改变物体的形状
6．学习了家庭电路的知识后，小海对如图的电路进行分析，下列说法正确的是( )
A.闭合开关、发光，不发光
B.闭合开关，试电笔测试B点氖管不发光
C.若断路，闭合开关，则不发光
D.若闭合开关，空气开关跳闸，则可能是断路
7．如图所示是一种显示汽车油箱油量的装置图，油箱装满油后油的深度为50 cm，其中滑杆相当于滑动变阻器R的滑片，当油量下降时，下列说法正确的是（，g取10 N/kg）( )
A.浮子所受到的浮力F逐渐减小
B.电路消耗的总功率逐渐增大
C.电阻两端的电压变大
D.当油量下降一半时，油箱底部受到的压强为
二、填空题
8．中国科学院的研究人员在常温下创制出一种新型的碳同素异形体单晶——单层聚合C60，它的原子由_________和核外电子构成，核外电子带_________电。这种材料在一定条件下电阻可以降为零，因此可用于制作_________（选填“绝缘体”“半导体”或“超导体”）。
9．华龙一号是我国核电走向世界的“国家名片”，如图所示。核能属于_________（选填“可再生”或“不可再生”）能源，是利用重核_________变获取能量。核电一定程度上解决了能源紧缺的问题，请写出核电的其中一个优点：_________。
10．2022年6月5日10时44分，搭载着神舟十四号载人飞船的长征二号F火箭成功发射，火箭用液态氢作燃料，是因其_______较大；火箭起飞过程中，以发射塔为参照物，火箭是_______（选填“运动”或“静止”）的；火箭上升的过程中机械能_______（选填“增大”“减小”或“不变”）。
11．如图甲为手机防窥膜结构图，采用了超细百叶窗光学技术。贴在手机屏幕上的效果如图乙所示，其原理类似百叶窗，只能透过一定角度的光线，结构简图如图丙。两侧之所以看不清屏幕内容，是由于光的_______（填写光现象）；此防窥膜贴在手机屏幕上，_______（选填“能”或“不能”）防止上方的窥视；为了让防窥效果更好（可视范围减小），可以适当地_______（选填“增大”或“减小”）超细百叶窗的间距。
12．把1kg的水从73℃开始加热至沸腾，图甲中_________（选填“a”或“b”）反映水沸腾时的情况，气泡内主要成分是_________（选填“空气”或“水蒸气”），水的温度随时间变化的图像如乙图所示，加热至恰好沸腾的过程中，水吸收的热量为_________J。[水的比热容为]
13．如图所示，小明透过水滴状的鱼肝油胶囊观察积木，发现上面的数字“9”变成了“6”，则此像是_________（选填“虚”或“实”）像，与该成像原理相同的光学仪器是_________，若想让“6”变大一些，可将积木与胶囊的距离_________（选填“增大”“减小”或“不变”）
14．如图甲所示，我国古代记录传统手工技术的著作《天工开物》里记载了一种捣谷用的舂，其简化图如图乙所示，该装置是_________（选填“省力”“费力”或“等臂”）杠杆。该装置碓头A重200N，不计横木的重力和摩擦。杆长，支点O距离脚踏板，人在B端施加的竖直向下的力至少为_________N；若每次碓头A上升的高度都为撞击舂中的谷粒20次，则克服碓头重力做功的功率为_________W。
15．如图甲，用刻度尺测量小木块的长度，测量结果为_________cm。图乙是测量_________的仪表，其读数为_________。
16．天平调节平衡时指针位置如图甲所示，此时应将平衡螺母向_________移动，直至天平平衡。根据图乙、丙可得小石头的质量为_________g，密度为_________。
17．如图所示，我国“奋斗者”号载人潜水器在马里亚纳海沟10909m深处成功坐底，创造了我国载人深潜新纪录。“奋斗者”号体积为，空载时重力为。此次科学考察中，科研小组在潜水器舱内装了8块压舱铁（每块压舱铁重），保证潜水器下潜工作顺利开展。取。
（1）“奋斗者”号在海面下下潜过程中受到海水的压强_________，浮力_________（均选填“变大”“变小”或“不变”）；
（2）“奋斗者”号在海面下深处受到的海水压强是_________Pa，它底部一个表面积为的观察窗受到的海水压力是_________N，“奋斗者”号受到的浮力是_________N；
（3）潜水器完成科考任务后，至少要抛掉_________块压舱铁才能上浮。
18．阅读下列短文，回答问题。
手机充电技术随着智能手机的日益普及，人们通过智能手机可以实现轻松出行、远距离通信、线上支付、网上办公等活动。手机电池作为手机的一个重要部分，目前正朝着大容量、快蓄电、长待机的方向发展。现在很多手机都搭配了超级快充功能，手机在快充过程中的不同阶段的充电功率会根据电池的电量进行调整。
手机无线充电也是目前比较新的一门技术，无线充电就是不借助数据线等导线对手机进行充电。现阶段使用较多的一种无线充电技术，原理如图甲所示，交变电流通过无线充电板（送电线圈）产生磁场，智能手机（受电线圈）放在无线充电板上就能充电，并将电能储存到手机的锂电池内。
我国某品牌智能手机使用大容量电池，还采用超级快充技术，不到就可把电池的电量充达一半，极大地方便了人们使用，其电池的部分参数如表：
（1）给电池充电的过程中电池相当于_________（选填“用电器”或“电源”），该过程是将电能转化为_________能，充满电后电池储存的电能为_________J；
（2）手机在无线充电时，手机中的受电线圈会产生感应电流。无线充电工作原理与_________（选填“发电机”或“电动机”）工作原理相同；
（3）用一个标有“输出11V，6A”字样的充电器给电池充电，假设其充电过程中的充电器的输入功率保持不变，充电效率为80%，则选用超级快速充电器将上述电池从零到充满电需要_________min；
（4）利用USB充电电流电压显示计来实时测量充电过程中充电器输出的电流和电压，并绘制如图乙、丙所示图像。若充电的导线的阻值为0.05Ω，前20min导线产生的热量为_________J；为了提高充电效率，减小能量的损耗，应该选择_________（选填“粗”或“细”）导线。
三、作图题
19．我们能够看见不发光的物体，是因为物体反射的光进入了我们的眼睛。请画出图中小丽看到书本的反射光线。
20．将图中的电磁铁连入你设计的电路中（在方框内画出电源和滑动变阻器的连接电路），要求闭合开关后，小磁针静止时如图所示，且向左移动滑动变阻器滑片时，电磁铁的磁性变强。
21．用弹簧测力计挂着一长方体铁块，铁块下表面与水面刚好接触，如图甲所示。现由此处开始匀速下放铁块，直至浸没水中并继续匀速下放（铁块最终与容器底接触）。请在图乙中画出铁块下放过程中，弹簧测力计示数F与铁块下表面浸入水中的深度h关系的大致图像。
四、实验题
22．小海要探究“滑动摩擦力的大小与哪些因素有关”，他猜想影响因素可能有：①压力大小；②接触面的粗糙程度；③物体运动的快慢。接下来小海通过如图所示实验操作验证他的猜想。
（1）为了准确测量滑动摩擦力的大小，实验时应沿_________方向拉动弹簧测力计，使物块A做匀速直线运动。利用_________原理可知，甲图中物块A所受滑动摩擦力为_________N；
（2）比较_________两图可知，在压力一定时，接触面越粗糙，滑动摩擦力越大；
（3）为了探究滑动摩擦力的大小是否与物体的运动快慢有关，小海在图甲的木板表面上分别用三个不同的速度拉动物块A（运动图像如图丁所示），拉力大小分别为、、，发现其大小相等，由此说明滑动摩擦力的大小与物体运动的快慢_________（选填“有关”或“无关”）；
（4）小海认为比较甲、丙两图可以得出滑动摩擦力的大小与压力大小有关，你认为他的想法是_________（选填“正确”或“错误”）的。
23．小珠在“探究电流与电阻的关系”实验时，可供选择的实验器材有：三节新的干电池（电压为4.5V）、电流表、电压表、滑动变阻器（标有“20Ω，2A”字样）、定值电阻（5Ω、10Ω、15Ω、20Ω、50Ω）各一个、开关一个、导线若干。小珠设计了如图甲所示的电路图。
（1）依据图甲电路图，请用笔画线代替导线将图乙中的实物图连接完整；_________
（2）闭合开关，电流表有示数，电压表无示数，则故障可能是：_________；
（3）排除故障后，将15Ω、10Ω、5Ω的定值电阻依次接入电路，应逐渐向_________（选填“A”或“B”）端调节滑动变阻器的滑片，保持电阻R两端电压为_________V不变，记下对应的电流值，作出I-R图像如图丙；
（4）实验中，在接入50Ω的定值电阻后，小珠同学_________（选填“能”或“不能”）完成该实验，原因是：_________；
（5）本实验中物理量Rr与R的比值是_________。
24．小华发现小轿车的前挡风玻璃是倾斜安装的，由此他想借助玻璃板，A、B两个完全相同的棋子，白纸，铅笔等器材来探究平面镜成像的特点，如图甲所示。
（1）为了完成实验，还需要添加的测量工具是_________；实验时，由于环境太暗难以找到棋子A的像，小华解决的办法是用手电筒照射棋子_________（选填“A”或“B”）；
（2）换用更薄的玻璃板，三次改变棋子A的位置，得到三组物、像位置点，如图乙所示，接下来他的操作是_________。通过实验得到的结论是：平面镜所成的像与物体关于镜面_________；
（3）实验中，小华透过玻璃板看到棋子A的两个像、，分别在白纸上标记棋子A与两个像的位置如图丙所示，通过分析可知玻璃板的厚度为_________mm；
（4）小轿车前挡风玻璃是倾斜安装的，从光学角度分析，这样安装的好处是_________（任写一条）。
五、计算题
25．为响应国家“低碳环保节能减排”的号召，纯电动汽车越来越受到消费者的青睐。某品牌电动汽车参数如下表所示，某次百米加速测试行驶过程中，所用时间为8s。汽车匀速行驶时所受阻力为总重力的0.15倍，求：（g取10N/kg）
（1）汽车百米加速测试行驶过程中的平均速度；
（2）汽车满载静止在水平地面上时，轮胎对地面的压强；
（3）汽车满载时，匀速行驶的最大速度
26．小海设计了一个用电压表的示数变化反映被测温度变化的电路，其电路原理图如图甲所示。电压表量程为，是阻值为的定值电阻，是热敏电阻，其电阻随环境温度变化的关系如图乙所示。闭合开关S后，当环境温度为时，电压表的示数为。求：
（1）当环境温度为时，通过的电流；
（2）电源电压；
（3）当环境温度为时，电路消耗的功率。
参考答案
1．答案：C
解析：A.成年人的正常体温为36.5℃，故A不符合题意；
B.一支全新2B铅笔的长度约为20cm，故B不符合题意；
C.中学生脉搏1min约跳动60-80次，故C符合题意；
D.物理课本的质量大约为200g，故D不符合题意。
故选C。
2．答案：D
解析：A.不同人发出声音的音色不同，因此声纹锁主要是依据声音的音色来辨别主人的，故A错误；
B.汽车的倒车雷达是应用超声波定位的，故B错误；
C.摩托车消声器是在声源处减弱噪声，故C错误；
D.图中两个声波的波形图，振动频率是相同，说明它们的音调是相同的；从波形图中可以看出，其波的形状不相同，说明它们的音色不同，故D正确。
故选D。
3．答案：A
解析：A.冬去枝疏花未绽，冰河初解气氤氲，这是固态的冰变成液态的水，是熔化现象，故A正确；
B.久立庭前听菊笑，长衫沾露盼盈香，露的形成是水蒸气遇冷液化成小水珠的现象，故B错误；
C.一夜轻霜披菊蕊，凌寒独立傲残秋，霜的形成是水蒸气直接凝华而成的现象，故C错误；
D.花雪随风不厌看，更多还肯失林峦，雪的形成也是凝华现象，故D错误。
故选A。
4．答案：D
解析：A.加热过程中，水吸热，温度升高、内能增大，水的内能增大是通过热传递方式实现的，故A错误；
B.乙醇的燃烧过程中能量转化是将化学能转化为内能，故B错误；
CD.水蒸气膨胀对塞子做功，将水蒸气的内能转化为木塞的机械能，水蒸气的内能减少；能量转化情况与汽油机的做功冲程相同，故C错误，D正确。
故选D。
5．答案：B
解析：A.实心球在上升过程中，因为质量不变、速度减小，所以实心球的动能减小，故A错误；
B.做功的两个必要因素：作用在物体上的力；物体在力的方向上通过的距离（即力和距离的方向要一致）；二者缺一不可；实心球因重力作用而下降，重力对其做功，人在此过程中对球没有力的作用，故对球不做功，故B正确；
C.实心球到达最高点C时，竖直方向的速度为0，但水平方向有速度，此时实心球只受重力的作用，受力不平衡，不会处于平衡状态，故C错误；
D.实心球从A→B过程中，速度增大，方向改变，实心球受到力的作用运动状态发生了变化，说明力可以改变物体的运动状态，故D错误。
故选B。
6．答案：B
解析：根据电路图知，两个灯泡并联，开关控制；开关控制。
A.闭合开关、，两个支路都是通路，发光，发光，故A错误；
B.闭合开关，试电笔测试B点时，接触的是零线，因而氖管不发光，故B正确；
C.根据并联互不影响，若断路，闭合开关，则发光，故C错误；
D.若闭合开关，空气开关跳闸，则可能是短路，故D错误。
故选B。
7．答案：D
解析：A.油量下降时，浮子随油面变化而位置变化，但浮子始终漂浮，浸在油中的体积不变，根据阿基米德原理可知，浮子受到的浮力不变，故A不符合题意；
B.当油量下降时，滑杆上移，R连入电路的阻值变大，电路总电阻变大，根据欧姆定律可知，电路的电流变小，电源电压不变，根据可得，电路消耗的总功率变小。故B错误；
C.由于油量下降时，电路的电流变小，根据欧姆定律可知，的两端电压变小，故C错误；
D.当油量下降一半时，油面的深度为
根据可得，油箱底部受到的压强为
故D正确。
故选D。
8．答案：原子核；负；超导体
解析：原子是由原子核和核外电子组成，原子核又由质子和中子组成。碳同素异形体，它的原子由原子核和核外电子构成，核外电子带负电。这种材料在一定条件下电阻可以降为零，因此可用于制作超导体。
9．答案：不可再生；裂；核能发电不会向大气中排放二氧化碳气体，从而有效地缓解了温室效应
解析：据上面的分析可知，核电站所用的核燃料属于不可再生能源，由于核裂变是可控的，故核电站中的核反应堆就是通过核裂变过程中释放核能带动发电机发电的，核电一定程度上解决了能源紧缺的问题，核能发电不会向大气中排放二氧化碳气体，从而有效地缓解了温室效应。
10．答案：热值；运动；增大
解析：火箭起飞过程中，将内能转化为火箭的机械能，相同质量的液态氢完全燃烧释放的热量多，所以火箭用液态氢作燃料，是因其热值较大。
火箭发射过程中，火箭与发射塔之间的相对位置发生变化，因此火箭是运动的。
火箭起飞过程中，将内能转化为火箭的机械能，火箭上升的过程中机械能增大。
11．答案：直线传播；不能；减小
解析：由图丙可知，两侧之所以看不清屏幕内容，是由于光的直线传播。由于超细百叶窗的窗格的阻挡，屏幕发出的光只能照射在一定范围内。
此防窥膜贴在手机屏幕上，屏幕发出的光可以射向正上方。由于屏幕正上方在可视范围内，所以不能防止上方的窥视。
由丙图可知，为了让防窥效果更好（可视范围减小），可以适当地减小超细百叶窗的间距。
12．答案：a；水蒸气；
解析：沸腾时，有大量气泡产生，气泡在上升过程中体积增大，所以图甲中a反映水沸腾时的情况，b是沸腾前的现象；沸腾是一种剧烈的汽化方式，当水沸腾时，水中产生大量的气泡，气泡内主要是水汽化形成的水蒸气。
由图乙可知，在加热至恰好沸腾的过程中，水的初温、末温为，加热至恰好沸腾的过程中，水吸收的热量为
13．答案：实；照相机；减小
解析：由图可知，水滴状的鱼肝油胶囊相当于凸透镜，上面的数字“9”变成了“6”，像与物上、下、左、右均颠倒，根据凸透镜成像规律知，倒立缩小的应是实像；与该成像原理相同的光学仪器是照相机。
根据凸透镜成像规律知，若想让“6”变大一些，可以适当减小物距，即减小积木和胶囊的距离。
14．答案：费力；400；40
解析：由图知道，O是支点，从O点向阻力的作用线做垂线段，可得阻力臂，同理可知动力臂为，舂在使用过程中，因动力臂小于阻力臂，是费力杠杆。
杆长，支点O距离脚踏板，故；根据相似三角形知识知道
根据杠杆的平衡条件知道
不计横木的重力和摩擦，内人克服碓头重力做功
克碓头重力做功的功率为
15．答案：；温度；12℃
解析：图甲中，刻度尺的分度值为0.1cm，读数时，估读到分度值的下一位。物体左端对应在处，右端对应在处，则物体的长度为
图乙中，仪表盘上标有“℃”，表明该仪器是测量温度的仪表。观察可知，该仪表每一大格表示，大格之间有10个小格，则该仪表的分度值为。仪表中指针指在之后第2小格处，则其读数为。
16．答案：左；；
解析：图甲中天平指针右偏，则应将平衡螺母向左调节，使天平横梁在水平位置平衡。
由图甲可知，标尺的分度值为，石块质量为
量筒中水的体积为，放入石头后的总体积为，则石子的体积为
则石头的密度为
17．答案：（1）变大；不变；（2）；；；（3）2
解析：（1）“奋斗者”号在海面下下潜过程中，所处深度逐渐变大，根据可知受到海水的压强变大；“奋斗者”号在海面下排开液体的体积不变，液体的密度不变，由阿基米德原理可知在海面下下潜过程中浮力不变。
（2）“奋斗者”号在海面下深处受到的海水压强
表面积为的观察窗受到的海水压力
排开海水的体积
受到的浮力
（3）完成科考任务上浮时有
则剩余压舱铁的个数
所以，至少要抛掉压舱铁的数量为
18．答案：（1）用电器；化学；58608；（2）发电机；（3）；（4）；粗
解析：（1）给电池充电的过程中电池相当于用电器，该过程是将电能转化为化学能，储存的电能为
（2）无线充电工作原理与发电机工作原理相同，是利用电磁感应现象来工作的。
（3）充电器的输入功率保持不变，为
根据效率公式有：，选用超级快速充电器将上述电池从零到充满电需要的时间为
（4）根据图丙可知：在内电流是变化的，，电路中的电流为6A，，电路中的电流为4A，，电路中的电流为2A，所以前，导线产生的热量为
为了提高充电效率，根据知，减小电阻可以提高功率，在其它条件相同时，导线的横截面积越大，电阻越小，所以应该选择粗的导线。
19．答案：
解析：连接入射点和眼睛，得到反射光线，如图所示：
20．答案：
解析：闭合开关，要使小磁针静止如图位置，由磁极间的相互作用规律可知，电磁铁的右端是N极，左端是S极，根据安培定则可知，电流从电磁铁的右端流入，从左端流出，可以判断电源的左端是负极，右端是正极，向左移动滑动变阻器滑片时，电磁铁的磁性变强，说明电路中电流变大，变阻器接入电路的电阻变小，所以应将滑片左侧的电阻丝接入电路，如图所示：
21．答案：
解析：由知，在铁块下表面与水面刚好接触到浸没水中并继续匀速下放最终与容器底接触的过程中，先变大后不变，故先变大后不变，由弹簧测力计知，拉力先变小，后不变。当铁块与容器底部接触时，容器底部给铁块提供支持力，此时拉力跳变为零，据此作出弹簧测力计示数F与铁块下表面浸入水中的深度h关系的图像如图所示
22．答案：（1）水平；二力平衡；；（2）甲、乙；（3）无关；（4）错误
解析：（1）实验中使木块A水平方向做匀速直线运动，木块A处于平衡状态，由二力平衡条件可知，滑动摩擦力等于弹簧测力计的拉力；此时弹簧测力计示数为，故摩擦力为。
（2）探究滑动摩擦力与接触面的粗糙程度的关系，应控制压力相同，改变接触面粗糙程度，故甲、乙符合条件。
（3）小海在图甲的木板表面上分别用三个不同的速度拉动物块A，弹簧测力计示数不变，故滑动摩擦力与运动快慢无关。
（4）探究滑动摩擦力与压力的关系时，应控制接触面粗糙程度不变，甲、丙两实验的接触面粗糙程度不同，故不能比较。
23．答案：（1）见解析；（2）定值电阻R短路；（3）A；3；（4）不能；滑动变阻器的最大阻值偏小；（5）1∶2
解析：（1）滑动变阻器接一个上接线柱和一个下接线柱串联在电路中，结合图甲知滑动变阻器左侧电阻接入电路，据此可知图乙电路中应将滑动变阻器A接线柱与定值电阻右接线柱连接。如图所示
（2）电流表有示数，说明电路不是断路，电压表无示数，可能是与电压表并联的电路短路，因此故障可能是与电压表并联的定值电阻R短路了。
（3）根据串联电路的分压原理可知，将、、的定值电阻依次接入电路，电阻减小，其分得的电压减小。探究电流与电阻的实验中应控制电压不变，根据串联电路电压的规律可知，为了保持定值电阻两端电压不变，应减小滑动变阻器分得的电压，由串联分压的分压原理可知，应减小滑动变阻器连入电路中的电阻，所以滑片应向A端移动，使电压表的示数不变。
由图丙可知，电阻两端所控制的电压大小为
…
（4）定值电阻两端的电压始终保持，根据串联电路电压的规律，变阻器分得的电压为
变阻器分得的电压为电压表示数的倍数为
根据分压原理，当接入电阻时，变阻器连入电路中的电阻为
因此不能使定值电阻两端的电压达到原来控制的数值；
（5）根据串联分压原理可求出
即与R的比值大小为1∶2。
24．答案：（1）刻度尺；A；（2）连接并观察物、像位置点连线与镜面是否垂直，并测量物、像到镜面的距离；对称；（3）5；（4）小汽车前面的挡风玻璃相当于平面镜，前挡风玻璃倾斜安装可以使像成在斜上方，不干扰司机观察路况
解析：（1）本实验还要研究像与物到镜面的距离关系，为了完成实验，还需要添加的测量工具是刻度尺。
实验时，由于环境太暗难以找到棋子A的像，说明物反射的光太少，用手电筒照射棋子 A，可让A反射的光变多，使得成像更清晰。
（2）换用更薄的玻璃板，三次改变棋子A的位置，得到三组物、像位置点，如图乙所示，接下来他的操作是连接并观察物、像位置点连线与镜面是否垂直，并测量物、像到镜面的距离；通过实验得到的结论是：平面镜所成的像与物体关于镜面对称。
（3）根据平面镜所成的像与物体关于镜面对称，可得物体与玻璃板左反射面的距离为，物体与玻璃板右反射面的距离为，所以玻璃板的厚度为。
（4）平面镜成的像关于镜面对称，小轿车前挡风玻璃是倾斜安装的，从光学角度分析，这样安装的好处是：小汽车前面的挡风玻璃相当于平面镜，前挡风玻璃倾斜安装可以使像成在斜上方，不干扰司机观察路况。
25．答案：（1）12.5m/s；（2）；（3）48m/s
解析：（1）根据题意可知，汽车百米加速测试行驶过程中的平均速度为
（2）汽车满载静止在水平面上对地面的压力等于汽车满载时的重力，则有
轮胎对地面的压强为
（3）汽车匀速行驶时所受阻力为总重力的0.15倍，故阻力为
汽车匀速行驶时受力平衡，汽车在水平方向上受牵引力和阻力，这两个力平衡，故牵引力等于阻力，即
汽车的最大功率为
根据
可得，汽车满载时，匀速行驶的最大速度为
答：（1）汽车百米加速测试行驶过程中的平均速度为12.5m/s；
（2）汽车满载静止在水平地面上时，轮胎对地面的压强为；
（3）汽车满载时，匀速行驶的最大速度为48m/s。
26．答案：（1）；（2）4V；（3）
解析：（1）由甲电路图可知，与串联，电压表测两端电压；环境温度为时电压表的示数为，根据欧姆定律可得通过的电流为
（2）由图乙可知，当环境温度为时，热敏电阻，串联电路中各处的电流相等，根据欧姆定律可得此时两端的电压为
因串联电路中总电压等于各分电压之和，所以，电源的电压为
由图乙可知，环境温度时，的阻值为，串联电路总电阻等于各部分电阻之和，根据欧姆定律可得此时通过电路的电流为
电路消耗的功率为
答：（1）当环境温度为时，通过的电流为；
（2）电源电压为4V；
（3）当被测温度为时，电路消耗的功率为。
电池名称
锂离子聚合物电池
电压
容量
汽车质量（kg）
2100
满载质量（kg）
2500
长×宽×高（mm）
4995×1910×1495
最大功率（kW）
180
纯电续航里程（km）
715
轮胎与地面总接触面积（）
0.04
相关试卷
2022年山西省百校联考中考物理模拟试卷（一）： 这是一份2022年山西省百校联考中考物理模拟试卷（一），共29页。试卷主要包含了选择题，实验探究，综合应用.等内容，欢迎下载使用。
2022年山西中考模拟百校联考试卷（二）物理试卷（含答案）： 这是一份2022年山西中考模拟百校联考试卷（二）物理试卷（含答案），文件包含山西中考模拟百校联考试卷二物理试卷docx、物理答案pdf等2份试卷配套教学资源，其中试卷共8页， 欢迎下载使用。
2022年广东省百校联考中考物理+一模试卷： 这是一份2022年广东省百校联考中考物理+一模试卷，文件包含2022年物理百校联考答题卡16Kpdf、2022百校联考物理模拟pdf、2022年物理百校联考答题卡8Kpdf、2022百校联考物理模拟答案pdf等4份试卷配套教学资源，其中试卷共12页， 欢迎下载使用。
