2024年广东省广州市九强校中考第一次模拟考试物理试卷+

这是一份2024年广东省广州市九强校中考第一次模拟考试物理试卷+，共25页。试卷主要包含了选择题，非选择题等内容，欢迎下载使用。

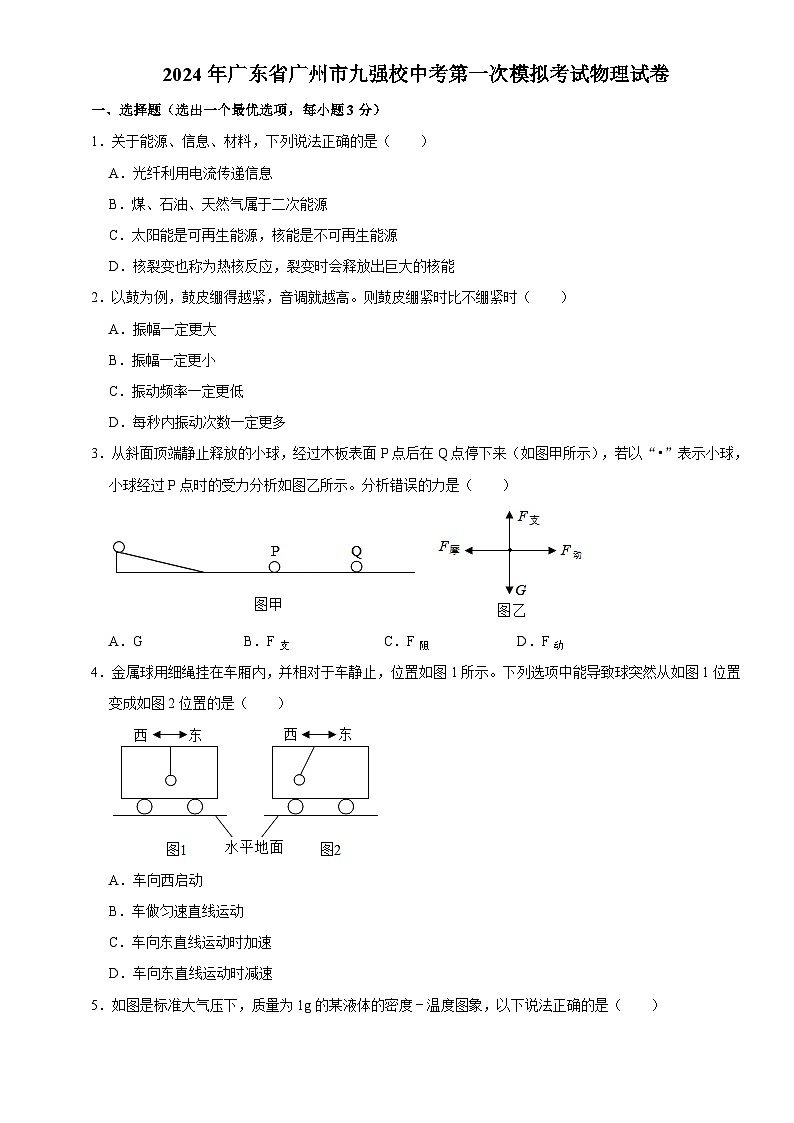

1．关于能源、信息、材料，下列说法正确的是（ ）
A．光纤利用电流传递信息
B．煤、石油、天然气属于二次能源
C．太阳能是可再生能源，核能是不可再生能源
D．核裂变也称为热核反应，裂变时会释放出巨大的核能
2．以鼓为例，鼓皮绷得越紧，音调就越高。则鼓皮绷紧时比不绷紧时（ ）
A．振幅一定更大
B．振幅一定更小
C．振动频率一定更低
D．每秒内振动次数一定更多
3．从斜面顶端静止释放的小球，经过木板表面P点后在Q点停下来（如图甲所示），若以“•”表示小球，小球经过P点时的受力分析如图乙所示。分析错误的力是（ ）
A．GB．F支C．F阻D．F动
4．金属球用细绳挂在车厢内，并相对于车静止，位置如图1所示。下列选项中能导致球突然从如图1位置变成如图2位置的是（ ）
A．车向西启动
B．车做匀速直线运动
C．车向东直线运动时加速
D．车向东直线运动时减速

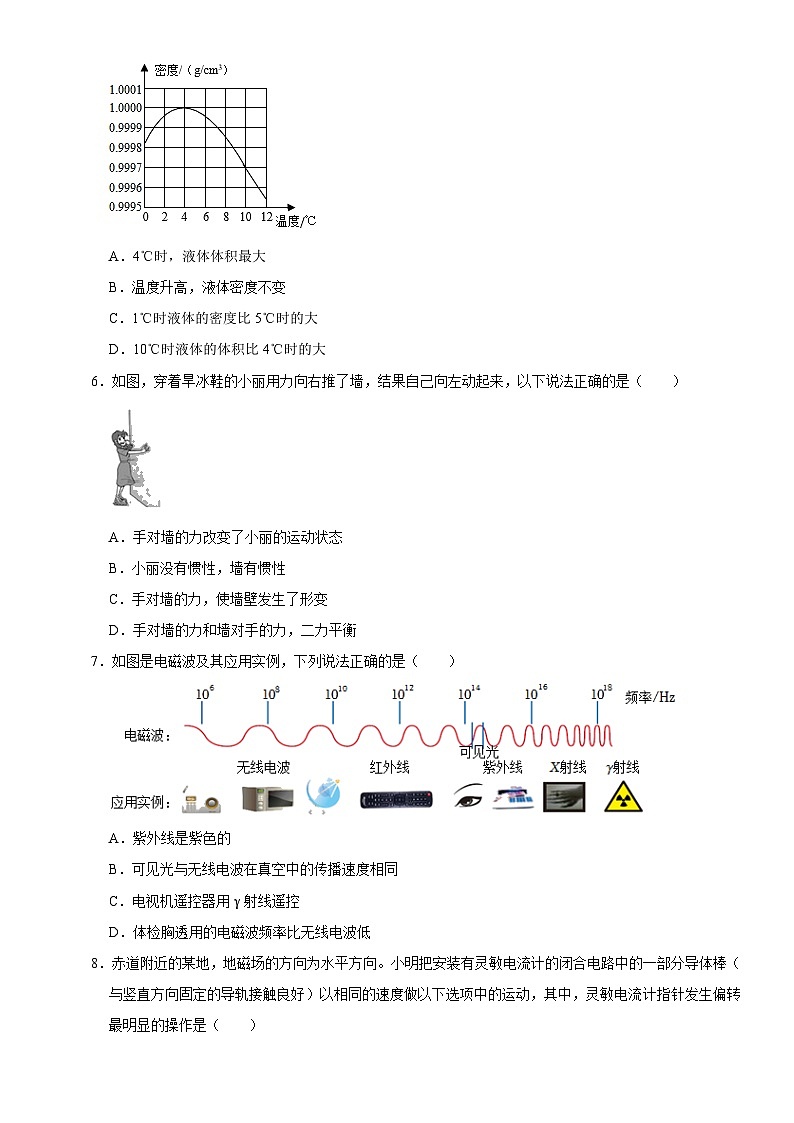

5．如图是标准大气压下，质量为1g的某液体的密度﹣温度图象，以下说法正确的是（ ）
A．4℃时，液体体积最大
B．温度升高，液体密度不变
C．1℃时液体的密度比5℃时的大
D．10℃时液体的体积比4℃时的大
6．如图，穿着旱冰鞋的小丽用力向右推了墙，结果自己向左动起来，以下说法正确的是（ ）
A．手对墙的力改变了小丽的运动状态
B．小丽没有惯性，墙有惯性
C．手对墙的力，使墙壁发生了形变
D．手对墙的力和墙对手的力，二力平衡
7．如图是电磁波及其应用实例，下列说法正确的是（ ）
A．紫外线是紫色的
B．可见光与无线电波在真空中的传播速度相同
C．电视机遥控器用γ射线遥控
D．体检胸透用的电磁波频率比无线电波低
8．赤道附近的某地，地磁场的方向为水平方向。小明把安装有灵敏电流计的闭合电路中的一部分导体棒（与竖直方向固定的导轨接触良好）以相同的速度做以下选项中的运动，其中，灵敏电流计指针发生偏转最明显的操作是（ ）
A．
B．
C．
D．
9．一个实心金属球放在盛满水的杯子里，从杯中溢出10g的水，若把这个金属球放入盛满煤油（ρ水＝1.0×103kg/m3，ρ煤油＝0.8×103kg/m3）的杯子里，溢出煤油的质量为（ ）
A．12.5gB．10gC．8gD．6.4g
10．巨磁电阻（GMR）在磁场中，电阻会随着磁场的增大而急剧减小。用GMR组成的电路图如图所示，开关K与1接通时，电磁铁右端为N极，电源电压值定，则（ ）
A．开关K与2接通时，电磁铁左端为S极
B．开关K与2接通时，A1指针偏转方向不变
C．当A1示数减小时，A2示数减小
D．当A1示数增大时，A2示数不变
二、非选择题
11．如图所示，在水平地面上有一支架，一小球在支架杆顶的水平表面上静止。忽略杆和球间的摩擦及空气阻力，当支架沿水平地面向右做直线运动，小球从杆上落下。当支架运动到D处位置时，小球刚好落在地面上。
（1）小球落在了地面上的 处（选填“A”、“B”、“C”或“D”）。
（2）小球下落过程中，小球 （选填“是”或“不是”）做匀速直线运动，判断的依据是 。
12．老师把振动频率为500Hz钢尺的声波信号输入示波器后，在2毫秒内显示的波形如图1所示.
（1）当老师把同种材料和结构，振动频率为250Hz钢尺的声波信号输入同一示波器，波形图应该是图2中的 。
（2）当老师将图1中频率为500Hz钢尺的声波响度减小后，输入同一示波器。请在图3中画出此时大致的波形图。
13．（7分）如图1所示，使线圈位于两磁极间。
（1）通电后，图1中ab段导线的电流方向是 （选择“由a到b”、“由b到a”）。图中ab段导线受磁场力的方向向上，用箭头标示出图3中ab段和cd段导线所受磁场力的方向。
（2）线圈转过图2所示位置，用 的办法可使线圈靠磁场力继续顺时针转动至少半圈。
（3）若把图1中的电源换为电阻，快速转动线圈，电阻发热，此过程机械能转化为 能再转化为 能，利用该工作原理制造了 （选填“电动机”或“发电机”）。
14．（8分）探究滑动摩擦力跟压力大小关系的实验中，用弹簧测力计在水平木板上拉动一块重2N的铝块进行实验，以后每次实验，在铝块上依次增加一个规格相同、重1N的砝码，不同压力F下，准确测出木板对铝块的摩擦力f，并画出“f﹣F”关系图象，如图1所示。
（1）某次实验中，测力计拉着铝块做匀速直线运动，测量摩擦力f（如图2所示），请你在图3中画出木板“”所受摩擦力F木和木板所受压力F压的受力示意图。
小明认为这次实验中测铝块所受摩擦力的操作存在错误，错在： 。
（2）结合图1，进行合理猜想和判断，
①若铝块上放有4个砝码，则木板所受的压力为 N。
小明猜想：如果木板所受的压力是8N，那么铝块受到的摩擦力可能是 N。
猜想的依据是： 。
②（如图4所示）若实验改为：用水平方向的力F推动铝块，在原来木板AB段做匀速直线运动，在B点撤去F后，铝块在D点停下，则：F1＝ N；铝块在C点受到的摩擦力为 N。
15．（4分）下表记录了空气中不同温度和湿度下的声速数据。根据表格完成：
（1）当空气湿度为30%、温度为30℃时，声速v＝ m/s。
当空气湿度为70%、温度为20℃时，声速可能为 m/s。
（2）归纳“温度为30℃时，空气中的声速与湿度的关系”： 。
（3）如图表示了温度均为50℃，湿度在70%和90%时，声音在空气中的s﹣t图象。其中：甲图线表示所在环境的湿度为 。
16．（7分）如图1所示，甲、乙是两根相同的粗细均匀下端开口的长直玻璃管，玻璃管的内部截面积为1×10﹣4m2，两根玻璃管内装有等量的水银且静止，水银柱上方存在气体（不考虑水银柱与管之间的摩擦）。
（1）此时，甲管内水银柱上方气压 大气压（选填“大于”“等于”或“小于”）。在图2中画出乙管内水银“”竖直方向上的受力示意图。
（2）图1甲、乙管内的气压分别为p1、p2，则p1 p2（选填“＞”“＝”或“＜”）。
（3）若在乙管口下方沿水平方向吹气（气流方向如图3所示），则水银下方的气压将会 （选填“变大”“不变”或“变小”）。你的判断依据是 。
17．（12分）同一针筒内装有不同体积的同种液体，电子秤分别测量其质量，如图甲、乙所示。请写出以下物理量的计算过程。
（1）针筒中液体的密度；
（2）甲、乙针筒中液体的质量；
（3）空针筒的质量。
18．（9分）如图甲为某地距离传感器发出和接收超声波检测汽车速度的示意图。
（1）已知超声波的速度为340m/s，某次检测车速时，传感器发出至接收超声波信号用了0.4s，超声波信号遇到汽车时，汽车与传感器之间的距离是多少米？
（2）如果将距离传感器与计算机连接，可以将物体运动的距离（s）﹣时间（t）图象显示在计算机的屏幕上。利用传感器测得某一汽车在平直公路上运动的距离（s）﹣时间（t）图象如图乙所示，请在图丙中画出汽车运动的速度（v）﹣时间（t）图象。
（3）遵守交通规则是每个公民的自觉行为，为了他人的安全同时也能保障自己的安全。从标志牌上看，在遵守交通规则的前提下，从标志牌到威海匀速行驶的汽车最快需用多长时间才能到达威海。
19．（7分）小明热爱地理考查，他在小溪边拾到一块实心石块，想粗略测量该石块的密度。现有一个电子测力计、细线、一个足以放入该石块的金属杯。（水源充足，ρ水已知）
（1）实验目的： 。
（2）不添加其他器材，请写出测量石块密度的实验步骤。（可以用文字或画图表达）
（3）石块密度的表达式ρ石＝ 。（用已经测量的符号和已知的符号表示）
2024年广东省广州市九强校中考第一次模拟考试物理试卷
参考答案
一、选择题（选出一个最优选项，每小题3分）
1．关于能源、信息、材料，下列说法正确的是（ ）
A．光纤利用电流传递信息
B．煤、石油、天然气属于二次能源
C．太阳能是可再生能源，核能是不可再生能源
D．核裂变也称为热核反应，裂变时会释放出巨大的核能
【分析】（1）光纤通信利用激光的多次反射来传递信息。
（2）能源从产生方式角度划分
一次能源：是指可以从自然界直接获取的能源。例：煤炭、石油、天然气、水能、风能、太阳能、地热能、潮汐能、生物质能、核能。
二次能源：是指无法从自然界直接获取，必须经过一次能源的消耗才能得到的能源。例：电能、乙醇汽油、氢能、沼气。
（3）能源从是否可再生角度划分
可再生能源：可以从自然界中源源不断地得到的能源。例：水能、风能、太阳能、生物质能、潮汐能。
不可再生能源：不可能在短期内从自然界得到补充的能源。例：化石能源（煤炭、石油、天然气）、核能。
（4）目前人类获取核能的方式有两种：核裂变和核聚变。
【解答】解：A、光纤通信利用激光的多次反射来传递信息，故A错误；
B、煤、石油、天然气属于一次能源，故B错误；
C、太阳能是可再生能源，核能是不可再生能源，故C正确；
D、核聚变也称热核反应，聚变时会释放出巨大的核能，故D错误。
故选：C。
【点评】本题考查的能源的分类；知道核聚变、光纤通信；知道太阳能。
2．以鼓为例，鼓皮绷得越紧，音调就越高。则鼓皮绷紧时比不绷紧时（ ）
A．振幅一定更大
B．振幅一定更小
C．振动频率一定更低
D．每秒内振动次数一定更多
【分析】音调的高低和振动的频率有关，频率越高，音调越高；响度是由声源振动的幅度决定的，振幅越大，响度越大。
【解答】解：音调的高低和振动的频率有关，击鼓时，鼓皮绷得越紧，每秒内振动次数一定更多，即振动频率越快，声音的音调就越高，故ABC错误，D正确。
故选：D。
【点评】本题主要考查学生对：频率和音调的关系，以及响度和振幅的关系，注意区分声音三个特征的定义和影响因素。
3．从斜面顶端静止释放的小球，经过木板表面P点后在Q点停下来（如图甲所示），若以“•”表示小球，小球经过P点时的受力分析如图乙所示。分析错误的力是（ ）
A．GB．F支C．F阻D．F动
【分析】画力的示意图，首先要对物体进行受力分析，看物体受几个力，要先分析力的大小、方向和作用点，再按照画图的要求画出各个力。
【解答】解：分析可知，小球经过P点时受到竖直向下的重力、竖直向上的支持力，并且这两个力大小相等、方向相反、作用在同一直线上；
小球从斜面顶端静止释放后依靠惯性运动，没有受到动力F的作用，最终经过木板表面P点后在Q点停下来，是因为受到水平向左的摩擦阻力的作用，故分析错误的是D选项。
故选：D。
【点评】画力的示意图首先要对物体进行正确的受力分析，顺序是：重力一定有，弹力看四周，分析摩擦力，不忘液气浮。
4．金属球用细绳挂在车厢内，并相对于车静止，位置如图1所示。下列选项中能导致球突然从如图1位置变成如图2位置的是（ ）
A．车向西启动
B．车做匀速直线运动
C．车向东直线运动时加速
D．车向东直线运动时减速
【分析】物体具有保持原来运动状态不变的性质，叫做惯性；任何物体在任何情况下都具有惯性。
【解答】解：
A、如果车和小球原来处于静止状态，当车向西启动时，小球由于惯性要保持原来的静止状态，小球会向东摆动，故A错误；
B、车做匀速直线运动时，小球和车处于相对静止的状态，小球不会摆动，故B错误；
C、当车向东做加速直线运动时，小球由于惯性要保持原来的运动状态，小球会向西摆动，故C正确；
D、当车向东做减速直线运动时，小球由于惯性要保持原来的运动状态，小球会向东摆动，故D错误。
故选：C。
【点评】本题考查了惯性知识的应用，知道惯性是物体保持运动状态不变的性质。
5．如图是标准大气压下，质量为1g的某液体的密度﹣温度图象，以下说法正确的是（ ）
A．4℃时，液体体积最大
B．温度升高，液体密度不变
C．1℃时液体的密度比5℃时的大
D．10℃时液体的体积比4℃时的大
【分析】根据图象分析每一段密度随温度的变化关系，然后利用密度公式即可判断其密度的变化。
【解答】解：由图象可知，
A、液体在4℃时，密度最大，而质量不变，根据V＝可知，此时液体体积是最小的。故A错误；
B、在0℃～4℃范围内，温度升高，密度增大；当温度高于4℃时，温度升高，密度减小。故B错误；
C、1℃时液体的密度比5℃时的密度小。故C错误；
D、液体在4℃时，密度最大，而质量不变，根据V＝可知，10℃时液体的体积比4℃时的大。故D正确。
故选：D。
【点评】解答本题的关键能从图象中找出有用的信息，熟练应用密度公式即可正确解题，难度不大。
6．如图，穿着旱冰鞋的小丽用力向右推了墙，结果自己向左动起来，以下说法正确的是（ ）
A．手对墙的力改变了小丽的运动状态
B．小丽没有惯性，墙有惯性
C．手对墙的力，使墙壁发生了形变
D．手对墙的力和墙对手的力，二力平衡
【分析】（1）力可以改变物体的形状，力可以改变物体的运动状态；
（2）物体保持运动状态不变的性质叫做惯性，一切物体都具有惯性；
（3）物体间力的作用是相互的，相互作用力的特点：大小相等、方向相反、作用在两个物体上，作用在同一条直线上。
【解答】解：
AC、穿着旱冰鞋的小丽用力向右推了墙，结果自己向左动起来，此过程中，墙受到了人的推力，发生了形变，墙对手的力改变了小丽的运动状态，故A错误，C正确；
B、一切物体都具有惯性，在小丽推墙的过程中，小丽和墙都具有惯性，故B错误；
D、小丽推墙时，墙对小丽的作用力与小丽对墙的作用力，大小相等、方向相反、作用在两个不同物体上，属于相互作用力，故D错误。
故选：C。
【点评】此题为力学综合题，考查力学的多个知识点，该题所举的现象在生活中随处可见，要留心观察，勤于思考，学会用所学物理知识解释生活中的物理现象。
7．如图是电磁波及其应用实例，下列说法正确的是（ ）
A．紫外线是紫色的
B．可见光与无线电波在真空中的传播速度相同
C．电视机遥控器用γ射线遥控
D．体检胸透用的电磁波频率比无线电波低
【分析】（1）紫外线是紫光以外的光线，肉眼不能看见；
（2）电磁波在真空中的传播速度相同；
（3）电视机的遥控器利用了红外线遥控；
（4）体检胸透用的电磁波频率比无线电波高。
【解答】解：
A、紫外线是紫光以外的光线，肉眼不能看见，故A错误；
B、电磁波在真空中的传播速度相同，故B正确；
C、电视机的遥控器利用了红外线遥控，故C错误；
D、体检胸透用的电磁波频率比无线电波高，故D错误。
故选：B。
【点评】本题考查了电磁波多个方面的知识，考查的知识点较多，都是一些记忆型的，难度不大，在平时学习中注意多积累。
8．赤道附近的某地，地磁场的方向为水平方向。小明把安装有灵敏电流计的闭合电路中的一部分导体棒（与竖直方向固定的导轨接触良好）以相同的速度做以下选项中的运动，其中，灵敏电流计指针发生偏转最明显的操作是（ ）
A．
B．
C．
D．
【分析】闭合电路的一部分导体在磁场中做切割磁感线运动，产生感应电流的现象叫电磁感应，电磁感应产生的电流叫做感应电流；感应电流的大小与磁场的强弱和导体运动的速度有关。
【解答】解：地磁场的磁感线是在南北方向上；
A、图中的导体向上运动，导体没有切割磁感线，所以不会产生感应电流，电流计指针不会发生偏转；故A错误；
B、图中的导体向南运动时，导体没有切割磁感线，所以不会产生感应电流，电流计指针不会发生偏转；故B错误；
C、图中的导体向下运动时，导体会切割磁感线，能产生感应电流，电流计指针会发生偏转；故C正确；
D、图中的导体向西运动时，导体没有切割磁感线，所以不会产生感应电流，电流计指针不会发生偏转；故D错误；
故选：C。
【点评】产生感应电流的条件注意三点：一是“闭合电路”，电路必须是完整的回路，二是“一部分导体”，不是全部的导体都在参与运动，三是“切割磁感线运动”，导体的运动必须是切割磁感线的，正切、斜切都可以，但不能不切割。
9．一个实心金属球放在盛满水的杯子里，从杯中溢出10g的水，若把这个金属球放入盛满煤油（ρ水＝1.0×103kg/m3，ρ煤油＝0.8×103kg/m3）的杯子里，溢出煤油的质量为（ ）
A．12.5gB．10gC．8gD．6.4g
【分析】将实心金属球放入盛满水的容器中，已知溢出水的质量，可利用密度公式求出溢出的水体积，即可得金属球体积；若把这个金属球放入盛满煤油的杯子里，溢出的煤油体积与金属球的体积相等，则利用m＝ρV即可求出溢出煤油的质量。
【解答】解：根据ρ＝可得，溢出的水体积：
V水＝＝＝10cm3，
∵实心金属球的密度大于水和煤油的密度，
∴实心金属球放在水和煤油中均要下沉，
若把这个金属球放入盛满煤油的杯子里，
则V排＝V金属球＝V水＝10cm3，
溢出煤油的质量：
m煤油＝ρ煤油V排＝0.8g/cm3×10cm3＝8g。
故选：C。
【点评】本题主要考查了学生对密度公式的灵活应用，解本题的关键是溢出的液体体积与物体的体积相等这一特点。
10．巨磁电阻（GMR）在磁场中，电阻会随着磁场的增大而急剧减小。用GMR组成的电路图如图所示，开关K与1接通时，电磁铁右端为N极，电源电压值定，则（ ）
A．开关K与2接通时，电磁铁左端为S极
B．开关K与2接通时，A1指针偏转方向不变
C．当A1示数减小时，A2示数减小
D．当A1示数增大时，A2示数不变
【分析】（1）先判断出电流的方向，在据安培定则分析即可；
（2）比较两种情况，电磁铁的磁场强弱是否变化，而后判断即可；
（3）电磁铁的磁性强弱与电流的强弱有关；
【解答】解：A、开关K与2接通时，电流从电磁铁的右端流入，左端流出，即电磁铁的左端是N极，右端是S极，故A错误；
B、巨磁电阻（GMR）在磁场中，电阻会随着磁场的增大而急剧减小，开关K与1或2接通时，左边电路的电阻不变，电流的方向改变，A1指针偏转方向改变，故B错误；
C、当A1示数减小时，左侧电磁铁的磁场变弱，故GMR的电阻变大，所以右侧电路电阻变大，故A2示数减小，故C正确；
D、当A1示数增大时，左侧电磁铁的磁场变强，故GMR的电阻变小，所以右侧电路电阻变小，故A2示数增大，故D错误；
故选：C。
【点评】此题考查了安培定则的应用、巨磁电阻效应的理解等知识点，是一道综合题。
二、非选择题
11．如图所示，在水平地面上有一支架，一小球在支架杆顶的水平表面上静止。忽略杆和球间的摩擦及空气阻力，当支架沿水平地面向右做直线运动，小球从杆上落下。当支架运动到D处位置时，小球刚好落在地面上。
（1）小球落在了地面上的 B 处（选填“A”、“B”、“C”或“D”）。
（2）小球下落过程中，小球 不是 （选填“是”或“不是”）做匀速直线运动，判断的依据是 小球受力不平衡 。
【分析】（1）物体有保持原来运动状态不变的性质叫惯性；
（2）根据小球的受力情况分析；
【解答】解：（1）忽略杆和球间的摩擦及空气阻力，当支架沿水平地面向右做直线运动时，小球由于具有与惯性，仍然保持原来的静止状态，会竖直下落到B点；
（2）小球在落下的过程中，只受到重力的作用，小球竖直向下做加速运动，其运动状态发生了改变，受力不平衡；
故答案为：（1）B；（2）不是；小球受力不平衡。
【点评】本题考查力与运动的关系，理解物体的惯性是正确解答本题的关键。
12．老师把振动频率为500Hz钢尺的声波信号输入示波器后，在2毫秒内显示的波形如图1所示.
（1）当老师把同种材料和结构，振动频率为250Hz钢尺的声波信号输入同一示波器，波形图应该是图2中的 A 。
（2）当老师将图1中频率为500Hz钢尺的声波响度减小后，输入同一示波器。请在图3中画出此时大致的波形图。
【分析】（1）频率是物体1s振动的次数，把另一种频率为40Hz的声波信号输入同一设置的示波器，可知频率变小，据此分析；
（2）该波的振幅变小，故响度变小，据此画出波形即可。
【解答】解：（1）若把另一种频率为250Hz的声波信号输入同一设置的示波器，频率应该是减小的，
从图中可以看出，该图形中BC的物体振动的频率不变，只有A振动频率变慢，
（2）由于该波的振幅变小，故响度变小，所以波形如下图所示：
故答案为：（1）A；（2）见上图。
【点评】该题考查了频率的定义、声音特性的理解和声波形图的做法，是一道综合题。
13．（7分）如图1所示，使线圈位于两磁极间。
（1）通电后，图1中ab段导线的电流方向是 由a到b （选择“由a到b”、“由b到a”）。图中ab段导线受磁场力的方向向上，用箭头标示出图3中ab段和cd段导线所受磁场力的方向。
（2）线圈转过图2所示位置，用 改变电流方向 的办法可使线圈靠磁场力继续顺时针转动至少半圈。
（3）若把图1中的电源换为电阻，快速转动线圈，电阻发热，此过程机械能转化为 电 能再转化为 内 能，利用该工作原理制造了 发电 （选填“电动机”或“发电机”）。
【分析】（1）电动机的原理是：通电导线在磁场中受力的作用，其所受力的方向与电流的方向和磁场的方向有关，即只要改变一个量，其所受力的方向就会改变一次；
（2）发电机的原理是：电磁感应现象，即所产生的感应电流的方向与导体的运动方向和磁场的方向有关。
【解答】解：（1）由于电流从电源的正极出发，故此时图1中ab的电流方向是由a到b；在图3中，由于电流的方向和磁场的方向均没有改变，故此时线圈所受力的方向仍不变，即力的方向仍是向上的，故答案见下图。
（2）据图2能看出，再向下转动，磁场力会阻碍线圈运动，故此时必须改变线圈中的受力方向，所以可以通过改变线圈中的电流方向使得线圈持续顺时针转动；
（3）若把图2中的电源换为电阻，快速转动线圈，此时相当于一个发电机，即能产生电能，故是将机械能转化为电能的过程；同时电阻发热，这是电流的热效应，该过程是将电能转化为内能的过程。
故答案为：（1）由a到b；图见上图。（2）改变电流方向； （3）电；内；发电。
【点评】本题考查了通电导线在磁场中受力方向的影响因素和发电机产生电能、消耗电能的能量转化，是一道综合题，故同学们应细心解决。
14．（8分）探究滑动摩擦力跟压力大小关系的实验中，用弹簧测力计在水平木板上拉动一块重2N的铝块进行实验，以后每次实验，在铝块上依次增加一个规格相同、重1N的砝码，不同压力F下，准确测出木板对铝块的摩擦力f，并画出“f﹣F”关系图象，如图1所示。
（1）某次实验中，测力计拉着铝块做匀速直线运动，测量摩擦力f（如图2所示），请你在图3中画出木板“”所受摩擦力F木和木板所受压力F压的受力示意图。
小明认为这次实验中测铝块所受摩擦力的操作存在错误，错在： 没有水平拉动木块 。
（2）结合图1，进行合理猜想和判断，
①若铝块上放有4个砝码，则木板所受的压力为 6 N。
小明猜想：如果木板所受的压力是8N，那么铝块受到的摩擦力可能是 1.6 N。
猜想的依据是： 当接触面的粗糙程度一定时，滑动摩擦力与压力成正比 。
②（如图4所示）若实验改为：用水平方向的力F推动铝块，在原来木板AB段做匀速直线运动，在B点撤去F后，铝块在D点停下，则：F1＝ 0.4 N；铝块在C点受到的摩擦力为 0.4 N。
【分析】（1）木块做匀速直线运动，受力平衡，据此画出力的示意图；
做匀速直线运动的物体受到的力平衡力，此实验的思路是让木块保持匀速直线运动，利用二力平衡的条件，通过弹簧测力计的示数来得到摩擦力的大小；
（2）摩擦力大小的影响因素：压力大小和接触面的粗糙程度。压力一定时，接触面越粗糙，摩擦力越大；接触面粗糙程度一定时，摩擦力与压力成正比。
【解答】解：（1）木块处于匀速直线运动状态，受力平衡，受到四个力的共同作用：竖直向下的重力、竖直向上的支持力、水平向左的拉力和水平向右的摩擦力，木板受水平向左的摩擦力，竖直向下的压力；力的示意图如下：
用弹簧测力计水平向右拉动一个长方体木块，使其做匀速直线运动，所以拉力和摩擦力是一对平衡力，摩擦力大小等于拉力，这次实验中测铝块所受摩擦力的操作存在错误，错在：没有水平拉动木块；
（2）①分析图乙的图像可以看出，图像是一条过原点的直线，说明二者成正比，即f＝0.2F，故可得出结论：当接触面的粗糙程度一定时，压力越大，滑动摩擦力越大；由图1可知摩擦力f与压力N成正比若铝块上放有4个砝码，则木板所受的压力为4N+2N＝6N，
小明猜想：铝块受到的摩擦可能是f＝0.2×8N＝1.6N；
猜想的依据是：当接触面的粗糙程度一定时，摩擦力与压力成正比；
②推动木块匀速运动，推力等于摩擦力，因为f＝0.2F，故推力F1＝0.2×2N＝0.4N，由于接触面的粗糙程度不变，铝块对木板的压力不变，故摩擦力不变，铝块在C点受到的摩擦力仍为0.4N。
故答案为：（1）没有水平拉动木块；（2）①6；1.6；当接触面的粗糙程度一定时，滑动摩擦力与压力成正比；②0.4；0.4。
【点评】本题考查了实验现象分析、测力计读数，数据关系，是一道综合题。
15．（4分）下表记录了空气中不同温度和湿度下的声速数据。根据表格完成：
（1）当空气湿度为30%、温度为30℃时，声速v＝ 348.11 m/s。
当空气湿度为70%、温度为20℃时，声速可能为 340.00 m/s。
（2）归纳“温度为30℃时，空气中的声速与湿度的关系”： 声音在空气中的传播速度随湿度的增加而增大 。
（3）如图表示了温度均为50℃，湿度在70%和90%时，声音在空气中的s﹣t图象。其中：甲图线表示所在环境的湿度为 90% 。
【分析】（1）通过查阅表格可得；
（2）分析表中数据可以得出空气中的声速与湿度的关系；
（3）观察图像可以发现甲图线对应的速度大，通过对比表格可以得出湿度与声速的关系，进而确定湿度。
【解答】解：（1）根据表格中数据可得：当空气湿度为30%、温度为30℃时，声速v＝348.11m/s；当空气湿度为70%，速度随着温度的升高而增加，温度为20℃时，声速要介于337.63m/s和349.03m/s之间，声速可能为340.00m/s；
（2）由表中数据可知，温度为30℃时，声音在空气中的传播速度随湿度的增加而增大；
（3）观察图像可以发现甲图线对应的速度大，通过对比表格可以发现温度均为50℃，湿度越大，声速越大，所以甲图像对应的湿度为90%。
故答案为：（1）348.11；340.00；（2）声音在空气中的传播速度随湿度的增加而增大；（3）90%。
【点评】本题是让学生通过表格中的数据，分析得出结论，考查了学生分析实验数据的能力。
16．（7分）如图1所示，甲、乙是两根相同的粗细均匀下端开口的长直玻璃管，玻璃管的内部截面积为1×10﹣4m2，两根玻璃管内装有等量的水银且静止，水银柱上方存在气体（不考虑水银柱与管之间的摩擦）。
（1）此时，甲管内水银柱上方气压 小于 大气压（选填“大于”“等于”或“小于”）。在图2中画出乙管内水银“”竖直方向上的受力示意图。
（2）图1甲、乙管内的气压分别为p1、p2，则p1 ＝ p2（选填“＞”“＝”或“＜”）。
（3）若在乙管口下方沿水平方向吹气（气流方向如图3所示），则水银下方的气压将会 变小 （选填“变大”“不变”或“变小”）。你的判断依据是 流体的流速越大，流体的压强越小 。
【分析】（1）水银在竖直方向受到自身重力、上方大气压力、下方大气压力三个力的作用静止不动，据此画出其受力示意图，结合F＝pS分析管内液柱上方气压与大气压的关系；
（2）分析甲乙两图中的水银受力情况即可；
（3）流体的流速越大，流体的压强越小；流体的流速越小，流体的压强越大。
【解答】解：（1）水银在竖直方向受到三个力的作用：自身重力、上方大气压力、下方大气压力，因为液柱静止不动，所以G+F2＝F1，其受力示意图如图：
由F＝pS可得p上S+G＝p下S，则p下＞p上，下方与空气接通，下方大气压强即大气压强，所以管内液柱上方气压小于大气压；
（2）甲乙两图中的水银的受力情况不变，所以甲管内气压p1等于乙管内气压p2；
（3）流体的流速越大，流体的压强越小，若此时在管口下方向水平方向吹气，管口处空气流速增大，则空气产生的压强减小，即水银柱下方的气压将会变小。
故答案为：（1）小于；见解答图；（2）＝；（3）变小；流体的流速越大，流体的压强越小。
【点评】本题考查物体受力情况的分析、力的示意图画法、流体压强与流速的关系，有一定难度。
17．（12分）同一针筒内装有不同体积的同种液体，电子秤分别测量其质量，如图甲、乙所示。请写出以下物理量的计算过程。
（1）针筒中液体的密度；
（2）甲、乙针筒中液体的质量；
（3）空针筒的质量。
【分析】（1）从甲到乙，知道质量的增加量，同时知道体积的增加量，根据密度公式可求出其密度；
（2）根据密度公式的变形式m＝ρV进行解答；
（3）空针筒的质量等于针管与液体的总质量减去其中液体的质量。
【解答】解：（1）从甲到乙，质量的增加量Δm＝m乙﹣m甲＝50.09g﹣40.09g＝10g，体积的增加量ΔV＝V乙﹣V甲＝30mL﹣20mL＝10mL＝10cm3，
液体的密度：ρ＝＝1g/cm3；
（2）根据密度公式得，甲、乙针筒中液体的质量分别为：m甲'＝ρV甲＝1g/cm3×20cm3＝20g，m乙'＝ρV乙＝1g/cm3×30cm3＝30g；
（3）空针筒的质量：m0＝m甲﹣m甲'＝40.9g﹣20g＝20.9g。
答：（1）针筒中液体的密度为1g/cm3；
（2）甲、乙针筒中液体的质量分别为20g、30g；
（3）空针筒的质量为20.9g。
【点评】此题考查密度公式及其应用，关键是理解空针筒的质量与针筒内液体的质量之和等于电子秤的示数。
18．（9分）如图甲为某地距离传感器发出和接收超声波检测汽车速度的示意图。
（1）已知超声波的速度为340m/s，某次检测车速时，传感器发出至接收超声波信号用了0.4s，超声波信号遇到汽车时，汽车与传感器之间的距离是多少米？
（2）如果将距离传感器与计算机连接，可以将物体运动的距离（s）﹣时间（t）图象显示在计算机的屏幕上。利用传感器测得某一汽车在平直公路上运动的距离（s）﹣时间（t）图象如图乙所示，请在图丙中画出汽车运动的速度（v）﹣时间（t）图象。
（3）遵守交通规则是每个公民的自觉行为，为了他人的安全同时也能保障自己的安全。从标志牌上看，在遵守交通规则的前提下，从标志牌到威海匀速行驶的汽车最快需用多长时间才能到达威海。
【分析】（1）需要利用速度公式进行计算。注意：本仪器是依据声音反射的原理来进行的，所以总路程要除以2；
（2）由乙图可得，物体做匀速直线运动，根据速度公式，求出速度大小后，再画出v﹣t图象；
（3）首先要明确交通标志牌上每一个符号的含义，已知路程和速度，可利用公式t＝计算需用的时间。
【解答】解：
（1）根据速度公式，可得超声波传播的距离：
s＝vt＝340m/s×0.4s＝136m，
由于声音发生了反射，所以汽车与传感器之间的距离为：
s1＝s＝×136m＝68m；
（2）在乙图中，物体运动3s时，通过路程为90m。根据速度公式，可得
v＝＝＝30m/s
则物体的v﹣t图象为：
；
（3）交通标志牌上的60表示限速（最快不能超过）60km/h，
威海45km表示从标志牌到威海的距离为45km，
因为s＝45km，v＝60km/h，
所以由v＝得需要的时间：
t＝＝＝0.75h＝45min。
答：（1）超声波信号遇到汽车时，汽车与传感器之间的距离是68m；
（2）汽车运动的速度（v）﹣时间（t）图象如图所示；
（3）从标志牌上看，在遵守交通规则的前提下，从标志牌到威海匀速行驶的汽车最快需用45min才能到达威海。
【点评】本题考查学生对速度公式的灵活运用，同时要求熟练掌握匀速直线运动的性质及其图象，综合性很强，难度较大。
19．（7分）小明热爱地理考查，他在小溪边拾到一块实心石块，想粗略测量该石块的密度。现有一个电子测力计、细线、一个足以放入该石块的金属杯。（水源充足，ρ水已知）
（1）实验目的： 测量物体的密度 。
（2）不添加其他器材，请写出测量石块密度的实验步骤。（可以用文字或画图表达）
（3）石块密度的表达式ρ石＝ •ρ水 。（用已经测量的符号和已知的符号表示）
【分析】利用称重法测出石块完全浸没时的浮力，求出排开水的体积，即物体的体积，由重力求出其质量，从而可求出其密度。
【解答】解：（1）实验目的：测量物体的密度；
（2）实验步骤：①将石块用细线拴好挂在弹簧测力计下，静止时测力计示数记为F1；
②金属杯加入水，将石块浸没在水中（未接触金属杯底和金属杯壁），静止时测力计示数记为F2；
（3）石块的质量m石＝＝；
再测出石块完全浸没时弹簧测力计的拉力F2，则石块受到的浮力：F浮＝F1﹣F2，
根据F浮＝ρ液gV排得石块的体积：V石＝V排＝＝，
则石块的密度表达式：ρ石＝＝＝•ρ水。
故答案为：（1）测量物体的密度；
（2）实验步骤：①将石块用细线拴好挂在弹簧测力计下，静止时测力计示数记为F1；
②金属杯加入水，将石块浸没在水中（未接触金属杯底和金属杯壁），静止时测力计示数记为F2；
（3）•ρ水。
【点评】本题考查密度测量实验方案的设计，关键是石块体积的测量。
温度（℃）
声速（m/s）
湿度
﹣10
10
30
50
10%
325.05
337.26
347.64
356.81
30%
325.09
337.39
348.11
358.19
50%
325.11
337.52
348.57
359.57
70%
325.14
337.63
349.03
360.94
90%
325.17
337.78
349.49
362.31
温度（℃）
声速（m/s）
湿度
﹣10
10
30
50
10%
325.05
337.26
347.64
356.81
30%
325.09
337.39
348.11
358.19
50%
325.11
337.52
348.57
359.57
70%
325.14
337.63
349.03
360.94
90%
325.17
337.78
349.49
362.31
