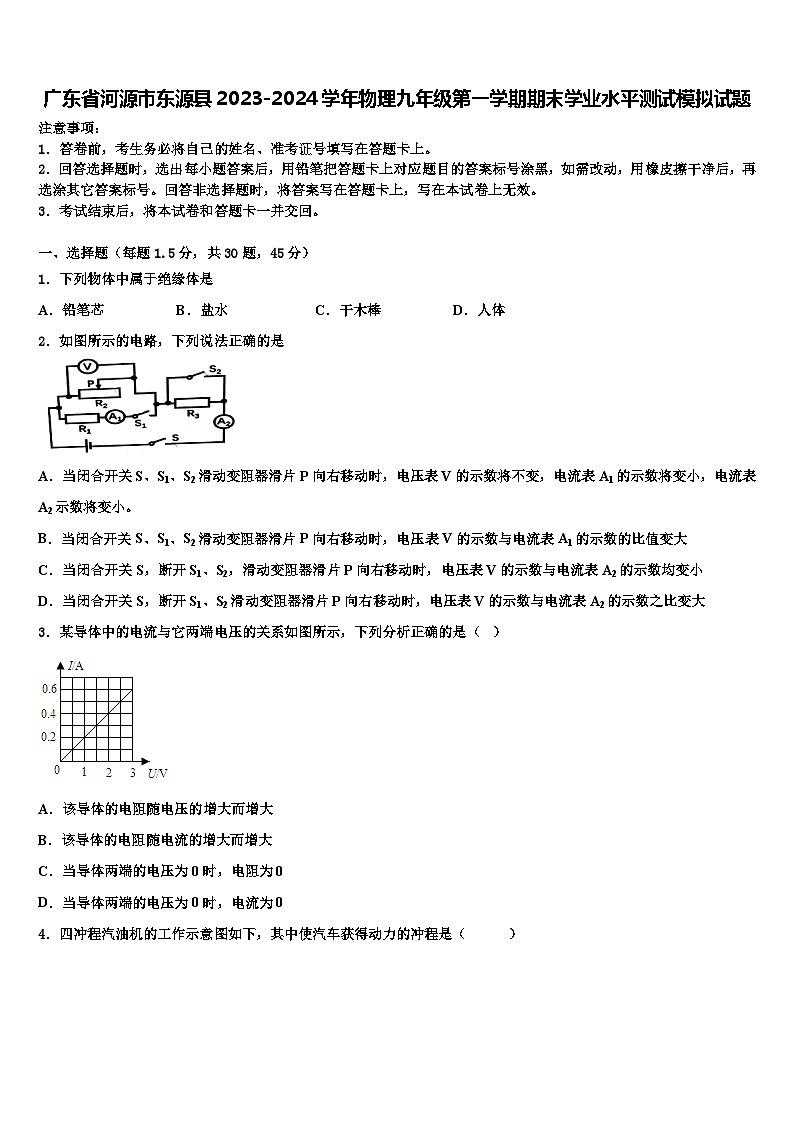

广东省河源市东源县2023-2024学年物理九年级第一学期期末学业水平测试模拟试题含解析
展开
这是一份广东省河源市东源县2023-2024学年物理九年级第一学期期末学业水平测试模拟试题含解析，共24页。试卷主要包含了在国际单位制中，电功率的单位是，下列说法中正确的是等内容，欢迎下载使用。
1．答卷前，考生务必将自己的姓名、准考证号填写在答题卡上。
2．回答选择题时，选出每小题答案后，用铅笔把答题卡上对应题目的答案标号涂黑，如需改动，用橡皮擦干净后，再选涂其它答案标号。回答非选择题时，将答案写在答题卡上，写在本试卷上无效。
3．考试结束后，将本试卷和答题卡一并交回。
一、选择题（每题1.5分，共30题，45分）
1．下列物体中属于绝缘体是
A．铅笔芯B．盐水C．干木棒D．人体
2．如图所示的电路，下列说法正确的是
A．当闭合开关S、S1、S2滑动变阻器滑片P向右移动时，电压表V的示数将不变，电流表A1的示数将变小，电流表A2示数将变小。
B．当闭合开关S、S1、S2滑动变阻器滑片P向右移动时，电压表V的示数与电流表A1的示数的比值变大
C．当闭合开关S，断开S1、S2，滑动变阻器滑片P向右移动时，电压表V的示数与电流表A2的示数均变小
D．当闭合开关S，断开S1、S2滑动变阻器滑片P向右移动时，电压表V的示数与电流表A2的示数之比变大
3．某导体中的电流与它两端电压的关系如图所示，下列分析正确的是（ ）
A．该导体的电阻随电压的增大而增大
B．该导体的电阻随电流的增大而增大
C．当导体两端的电压为0时，电阻为0
D．当导体两端的电压为0时，电流为0

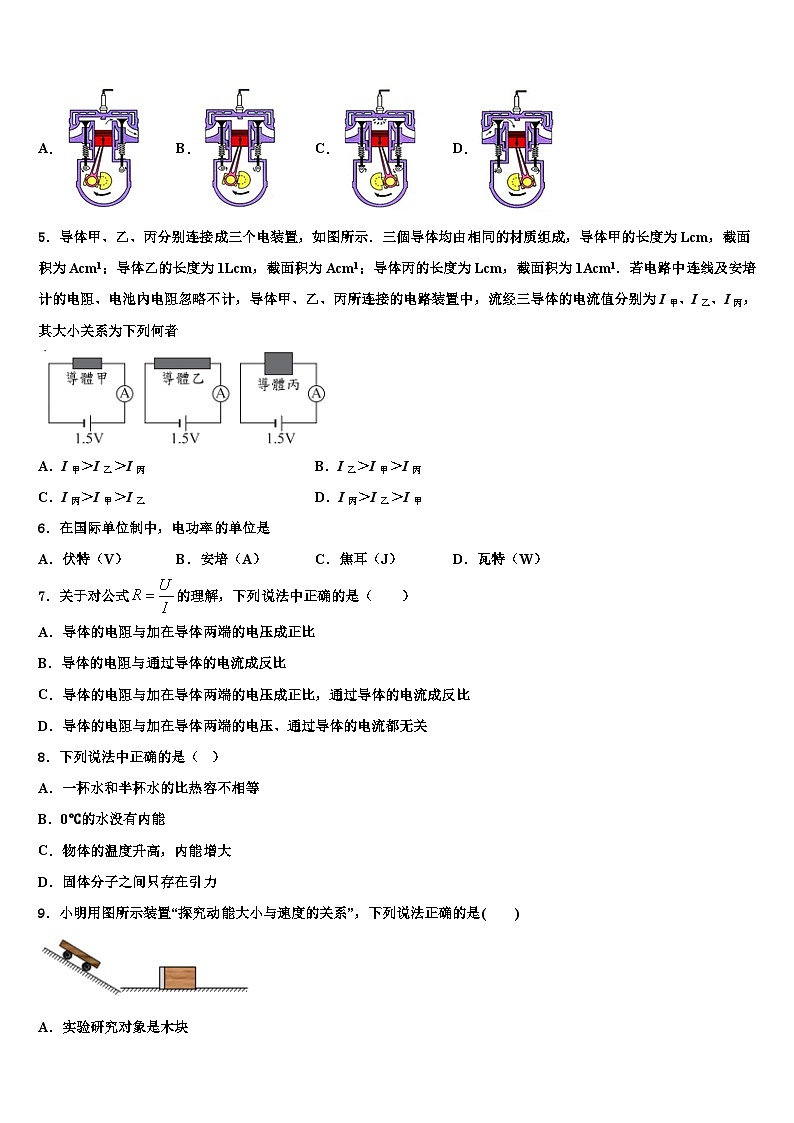

4．四冲程汽油机的工作示意图如下，其中使汽车获得动力的冲程是（ ）
A．B．C．D．
5．导体甲、乙、丙分别连接成三个电装置，如图所示．三個导体均由相同的材质组成，导体甲的长度为Lcm，截面积为Acm1；导体乙的长度为1Lcm，截面积为Acm1；导体丙的长度为Lcm，截面积为1Acm1．若电路中连线及安培计的电阻、电池內电阻忽略不计，导体甲、乙、丙所连接的电路装置中，流经三导体的电流值分别为I甲、I乙、I丙，其大小关系为下列何者
A．I甲＞I乙＞I丙B．I乙＞I甲＞I丙
C．I丙＞I甲＞I乙D．I丙＞I乙＞I甲
6．在国际单位制中，电功率的单位是
A．伏特（V）B．安培（A）C．焦耳（J）D．瓦特（W）
7．关于对公式的理解，下列说法中正确的是（ ）
A．导体的电阻与加在导体两端的电压成正比
B．导体的电阻与通过导体的电流成反比
C．导体的电阻与加在导体两端的电压成正比，通过导体的电流成反比
D．导体的电阻与加在导体两端的电压、通过导体的电流都无关
8．下列说法中正确的是（ ）
A．一杯水和半杯水的比热容不相等
B．0℃的水没有内能
C．物体的温度升高，内能增大
D．固体分子之间只存在引力
9．小明用图所示装置“探究动能大小与速度的关系”，下列说法正确的是( )
A．实验研究对象是木块
B．水平表面必须光滑
C．让不同的小车从同一斜面同一高度由静止释放
D．用木块移动距离表示小车动能大小

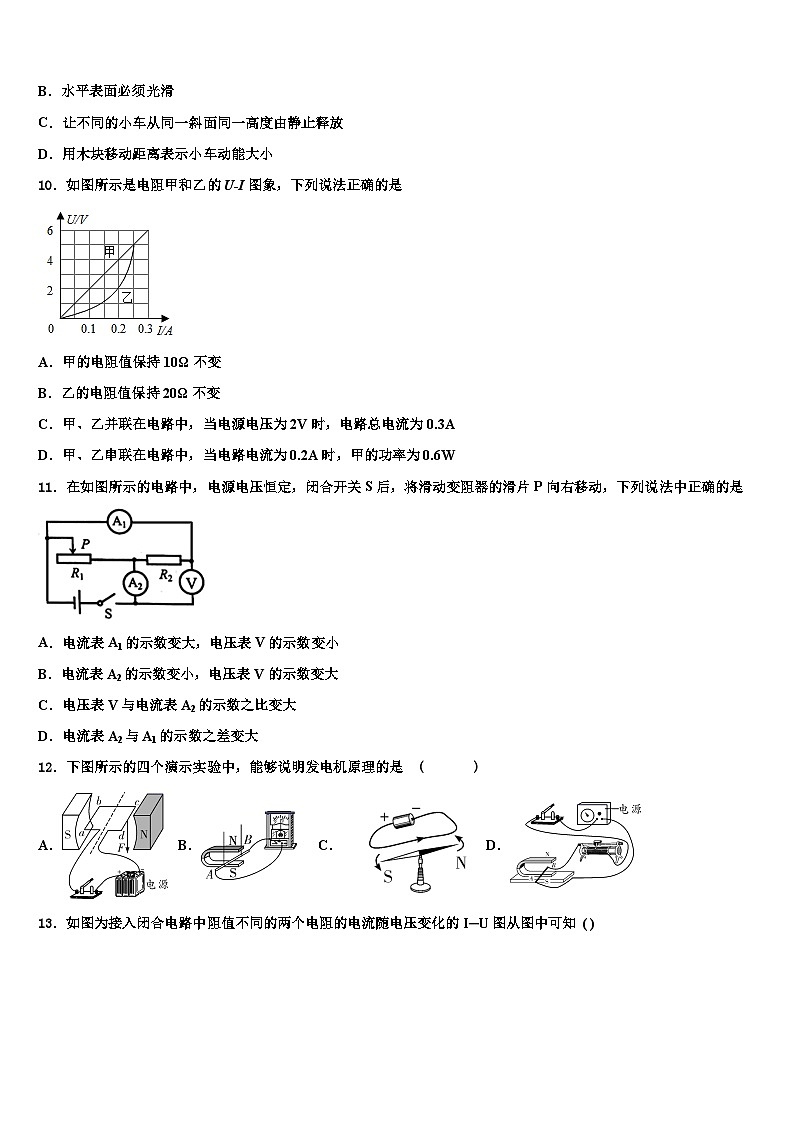

10．如图所示是电阻甲和乙的U-I图象，下列说法正确的是
A．甲的电阻值保持10Ω不变
B．乙的电阻值保持20Ω不变
C．甲、乙并联在电路中，当电源电压为2V时，电路总电流为0.3A
D．甲、乙串联在电路中，当电路电流为0.2A时，甲的功率为0.6W
11．在如图所示的电路中，电源电压恒定，闭合开关S后，将滑动变阻器的滑片P向右移动，下列说法中正确的是
A．电流表A1的示数变大，电压表V的示数变小
B．电流表A2的示数变小，电压表V的示数变大
C．电压表V与电流表A2的示数之比变大
D．电流表A2与A1的示数之差变大
12．下图所示的四个演示实验中，能够说明发电机原理的是 ( )
A．B．C．D．
13．如图为接入闭合电路中阻值不同的两个电阻的电流随电压变化的I─U图从图中可知 ( )
A．R1＞R2
B．R1、R2串联后，总电阻I─U图线在区域Ⅱ内
C．R1、R2并联后，总电阻I─U图线在区域Ⅲ内
D．R1、R2并联后，总电阻I─U图线在区域I内
14．小灯泡额定电压为6V，额定功率估计在7W～l2W之间，小佳按如图所示甲的电路测定灯的功率，所用电流表有0.6A、3A两档，电压表有3V、l5V两档，将它们连入电路时小佳作了正确选择与操作，变阻器滑到某处时两电表示数如图的乙、丙所示，则（ ）
A．小灯泡额定功率为7.5W
B．在5V时小灯泡的功率为7.5W
C．在1V电压下小灯泡功率1.5W
D．在5V时小灯泡功率为1.5W
15．某体重测试仪的工作原理如图所示。电源电压保持不变，体重显示表的指针偏转角度会随着人的体重的增加而增大。下列说法正确的是（ ）
A．体重显示表实质上是一只电压表改装
B．压力传感器的阻值随压力的增大而减小
C．人的体重越大，压力传感器两端的电压越大
D．如果以B点位置的作用力视为动力，则图中的ABO是一个省力杠杆
16．如图所示，一定值电阻与最大阻值为40Ω的滑动变阻器串联在电路中，闭合开关S，当滑动变阻器的滑片P滑到最左端时，电流表的示数为0.3A；当滑动变阻器的滑片P滑到最右端时，电流表的示数为0.1A。下列说法正确的是（ ）
A．定值电阻为80ΩB．定值电阻为60Ω
C．电源电压为12VD．电源电压为6V
17．下列生活实例中，对图片描述正确的有
A．甲：不计阻力及能量损耗，网球刚击球拍到球拍形变最大过程中，网球机械能守恒
B．乙：铁锁来回摆动最终停下，在铁锁下降过程中，重力势能全部转化为动能
C．丙：人造地球卫星由于不受空气阻力，只有动能和势能的相互转化
D．丁：运动员从高处落下，动能转化为重力势能
18．骄阳下的露天泳池边，水泥砂石地热得烫脚，而泳池里的水却凉凉的，这主要是因为
A．砂石的比热容大B．水的比热容大
C．砂石的密度大D．水的密度大
19．对于欧姆定律的理解，下列说法中正确的是
A．公式R＝表明：电阻与电压成正比，与电流成反比
B．公式I＝表明：导体两端的电压与通过它的电流成正比
C．对于一个定值电阻，加在它两端的电压与通过它的电流的比值不变
D．由U＝IR可知，导体两端的电压跟导体的电阻成正比
20．小华在家做了这样一个实验:如图所示把一枚硬币放在一个空碗底,把碗放在桌子上并慢慢向远处推移,直到眼睛刚好看不到硬币为止。保持头部不动,妈妈帮着缓缓地向碗中倒水,慢慢地趣事出现了,小华又重新看到了碗底的硬币。则如图的四幅光路图中,能对上述现象做出正确解释的是
A．
B．
C．
D．
21． “绿水青山就是金山银山”为来来中国的生态文明建设和绿色发展指明了路线，我们要从生活中的小事做起，以下行为符合节能减排要求的是
A．尽量多开启电冰箱门
B．照明时选用新型节能灯
C．电视机长期处于待机状态
D．多使用内燃机为动力的汽车
22．一般在家庭电路的干路上都安装了电子式电能表，下列做法不会导致电能表脉冲信号灯闪烁变快的是（ ）
A．客厅再多打开一组电灯
B．把在播放音乐的音响音量调大
C．将电磁炉的发热功率调高
D．用遥控关掉正在工作的电视
23．如图所示，闭合开关S后，电流表无示数，电压表有示数，则产生故障原因可能是（ ）
A．L1断路B．L1短路C．L2短路D．L2断路
24．额定功率相同的电烙铁、电风扇和电视机，让它们正常工作相同的时间产生的热量（ ）
A．电烙铁最多B．电风扇最多
C．电视机最多D．一样多
25．在图所示的电路中，电源电压不变。闭合电键S，滑动变阻器的滑片P向左移动时，下列判断正确的是
A．电压表V与电流表A示数的比值不变.
B．电流表A1与A2示数的和不变
C．电压表V与电流表A1示数的乘积不变
D．电流表A与A1示数的差不变
26．下列4个物理量中，与其他三个物理量的单位不同的是（ ）
A．功B．比热容C．内能D．热量
27．小明自制了一种测定风速的装置，如图所示。其中风速表是由电压表改装而成，R 为定值电阻，R1为滑动变阻器，“T”型管道的竖直管内装有可上下自由移动的轻质活塞A，A和滑动变阻器的滑片相连。当风速增大时，下列判断正确的是（ ）
A．活塞A向下移动，电压表示数变大B．活塞A向下移动，电压表示数变小
C．活塞A向上移动，电压表示数变大D．活塞A向上移动，电压表示数变小
28．关于欧姆定律表达式的几种理解，下列说法中正确的是
A．由可得，表示当导体两端电压增大时，导体电阻增大
B．由可得，表示当通过导体的电流减小时，导体电阻增大
C．表示导体两端电压增大时，通过导体的电流也一定增大
D．表示在导体两端电压一定时，通过导体的电流跟导体电阻成反比
29．下列做法中，不符合安全用电要求的是
A．维修用电器时一定要切断电源
B．有金属外壳的用电器，金属外壳一定要接地
C．发现有人触电应先救人后断电
D．为了保证家庭电路安全，尽量不要同时使用多个大功率电器
30．在如图所示的四个电路中，哪个电路中三个电灯是并联的（ ）
A．B．
C．D．
二、填空题（每空1分，共10题，20分）
31．手机拨打、接听电话或WiFi上网都是利用了________波传递信息，该波________（选“能”或 “不能”）在真空中传播．
32．如图是小许家中关于家庭电路的几个器件：
（1）如图（1）所示，该电能表的示数为_______kW·h；由表上铭牌可知，他家同时使用的用电器的功率最多只能为____________W；
（2）如图（2）的两只白炽灯泡，若这两只灯泡灯丝的长度相同，则灯丝较粗的是________（甲/乙）灯，若将它们串联接在220V电源上，较亮的是_____（甲/乙）灯，它们的总功率_______（大于/等于/小于）25W；
（3）如图（3）所示是测电笔的结构示意图。其中属于绝缘体的是_________，当测电笔插入电源插座时氖管发光，则该插孔接的是________线；他将开关断开的台灯插头插入电源插座后，闭合台灯开关，干路中的保险丝立即熔断了，发生这种情况的最大可能是________ （插座/插头/开关/灯头）处有短路。
33．（1）近几年中国动车发展迅猛，我国自行研制的动车组采用了许多节能方法，其中之一为“再生制动”，在车速从200km/h减到90km/h的速度过程中，不采用机械刹车而是关闭电源，由于动车具有惯性仍将继续行驶，把动车组的_____能转化为_____能。它的工作原理如图所示闭合电路的一部分导体做切割磁感线运动，观察到灵敏电流计的指针发生偏转，导体中能产生感应电流，_____机就是利用这种原理制成的。
（2）闭合开关后，要想使电路中形成感应电流，铜棒ab应_____运动（选填“上下”或“左右”）。
（3）要使电流表指针偏转方向发生改变，可以采取的方法有_____（答出一种方法即可）。
34．奥斯特发现：通电导线周围存在与电流有关的磁场，该现象叫做电流的_____效应．
35．在图甲所示电路中，电源电压恒为 12 V，滑动变阻器铭牌上标有“100 Ω0.5 A”字样，图乙为 R1 的 I－U 图象，R1 的阻值为_______Ω，为了不损坏滑动变阻器 R2，接入电路的阻值应不小于_____Ω。
36．正当4G网络被人们所熟悉时，更快的5G网络也在路上，手机厂商正在加紧研发5G手机。5G手机是利用______（选填“电磁波”“超声波”或“次声波”）来传输信息的，这种波在真空中的传播速度是______m/s；5G手机中用到的二极管是利用_________（选填“半导体”或“超导体”）材料制成的。
37．两个电阻R1：R2＝2：3串联后接在电源上，它们消耗电功率之比P1：P2＝_____，若将它们并联起来，接到电源上，消耗的电功率之比P′1：P′2＝_____，若保持电源电压不变，则串联与并联消耗的总功率之比P串：P并＝_____．
38．图所示，电能表的示数为_____kW·h。
39．如图所示，已知灯L处发生了断路或短路故障.在不拆开电路的情况下，利用一个电压表可快速对该故障进行判断.具体做法是:将开关断开，把电压表接在A、B两点间，如果电压表有示数，则灯L_____路;如果电压表无示数，则灯L_______路.
40．小明家的常热牌足浴盆额定功率为750W．某次正常工作20min，将10L、20℃的水加热至40℃，此过程中足浴盆消耗电能_____J，水吸收热量_____J，消耗电能转化为水吸收热量的效率为_____％．（c水=4.2×103J/（kg·℃）
三、实验题（每空1分，共2题，15分）
41．在“测定小灯泡电功率”的实验中，电源电压为4.5V，小灯泡额定电压为2.5V、电阻约为10Ω。
(1)连接电路时开关应_____，闭合开关前，图甲中滑动变阻器的滑片P应置于_____（选填“A”或“B”）端。
(2)请你用笔画线代替导线，将图甲中的实物电路连接完整。
（______）
(3)小明同学在实验中连接好电路，闭合开关，移动变阻器滑片P，发现小灯泡始终不亮，电压表有示数，电流表无示数，原因可能是_____（写出一种即可）。
(4)排除故障后，小明同学闭合开关，移动滑片P到某一点时，电压表示数如图乙所示，若他想测量小灯泡的额定功率，应将图甲中滑片P向_____（选填“A”或“B”）端移动。
(5)小明同学继续移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成图丙所示的I﹣U图像，根据图像信息，可计算出小灯泡的额定功率是_____W。
(6)小明分析图像发现灯泡的电阻是变化的，他和同学们通过讨论，得出灯丝电阻变化的原因是_____。
(7)如果将图甲中的小灯泡更换成定值电阻，且电路连接完好，还可以完成的实验是_____
A．探究电流与电压关系
B．探究电流与电阻关系
C．探究电热的多少与电流大小的关系
D．探究电流做功的多少与电阻大小的关系。
42．为了比较甲、乙两种液体的比热容，小昊做了如图所示的实验。在两个相同的烧杯中，分别装有质量、初温相同的甲、乙两种液体，用两个酒精灯对其加热，记录相关数据。
（1）小昊发现图所示的装置很难控制两酒精灯的火力相同，请写出一种改进方法可以使两种液体在相同的时间内吸收相同的热量：____________。改进了实验装置后，小昊继续做实验，实验数据上表所示。
（2）该实验主要用_____________(选填“液体升高的温度”或“加热时间的长短”)来表示两种液体吸热的多少；
（3）通过分析表格数据可得，当物体的质量和_________相同时，甲吸收的热量______(选填“大于”、“等于”或“小于”)乙吸收的热量。
四、计算题（每题10分，共2题，20分）
43．我国拥有自主知识产权的大飞机C919的最大载重为77.3t，最大巡航速度980km/h，最长航程为5555m。2017年5月5日，C919从上海浦东机场成功起飞，飞机在跑道上滑行大约3000 m后起飞升空，用时约50s。求：
（1）飞机在滑行过程中的平均速度约为多少？
（2）我国版图的最大横跨距离为5500多千米，若以5500km为标准，C919以最大巡航速度飞行，横跨我国最大版图大约需要多少时间？（结果保留一位小数）
44．如图甲是一款汽车电加热座椅垫，电路简图如图乙，电源电压为12V．该座椅垫有“高温”、“低温”、“关”三个档位，其高温功率为36W，低温功率为9W．
（1）座椅垫在高温档正常工作10min所消耗的电能是多少？
（2）R2的电阻值是多少？
（3）在不改变该座椅垫原来高温和低温功率的基础上，设计一个方案增加一个“中温”档（即功率在9W和36W之间）．请画出你设计的电路图，并配简要的文字说明．
参考答案
一、选择题（每题1.5分，共30题，45分）
1、C
【详解】A．铅笔芯属于石墨制品，是导体，不符合题意；
B．盐水是氯化钠的水溶液，是导体，不符合题意；
C．干木棒是绝缘体，符合题意；
D．人体是导体，人一旦触电，电流就会经过人体，不符合题意。
2、D
【详解】AB．由图可知，当闭合开关S、S1、S2，R3被短路，R1与R2并联，电压表V测电源电压，电流表A1测R1的电流，电流表A2测干路电流。滑动变阻器滑片P向右移动时，R2接入电路的阻值变大，根据并联电路电压特点可知，电压表V示数不变；因并联电路各支路互不影响，所以定值电阻R1的电流不变，即电流表A1的示数将不变；因R2接阻值变大，根据欧姆定律可知，R1的电流变小，则干路电流变小，即电流表A2示数将变小；由于R1为定值电阻，所以电压表V的示数与电流表A1的示数的比值不变。故AB错误；
CD．由图可知，当闭合开关S，断开S1、S2，R1断路，R2与R3串联，电压表V测R2两端的电压，电流表A2测电路中电流。滑动变阻器滑片P向右移动时，R2接入电路的阻值变大，则电路总电阻变大，电路中电流变小，即电流表A2的示数变小；根据串联电路分压规律可知，R2阻值变大，则R2两端的电压变大，即电压表V的示数变大，电压表V的示数与电流表A2的示数之比变大。故C错误，D正确。
3、D
【解析】ABC．导体中的电流与它两端电压的关系为直线，说明电阻为定值，电阻是导体的一种性质，大小与导体的长度、横截面积、材料、温度有关，与有无电压及电压、电流的大小无关，故A、B、C错误；
D．根据欧姆定律，当电压为0时通过的电流也为0，故D正确；
故选D。
4、C
【详解】A．图中排气门开启，气体流出汽缸，是排气冲程，故A不符合题意；
B．图中两气门都关闭，活塞上行，汽缸容积变小，是压缩冲程，机械能转换为内能，故B不符合题意；
C．图中两气门都关闭，活塞下行，汽缸容积变大，是做功冲程，内能转化为机械能，为汽车提供动力，故C符合题意；
D．进气门开启，气体流入汽缸，是吸气冲程，故D不符合题意。
5、C
【详解】影响电阻大小的因素是材料、长度、横截面积，在材料和横截面积相同时，导体的电阻与长度成正比，在材料和长度一定时，导体的电阻与横截面积成反比，即长度越小，横截面积越大，电阻越小．由图知道，导体甲和丙长度相同，丙的横截面积是甲的1倍，所以R甲＞R丙，导体甲和乙的横截面积相同，乙的长度是甲的1倍，所以R乙＞R甲，故R乙＞R甲＞R丙，
由知道，在电源电压相同时，I丙＞I甲＞I乙，故C正确．
6、D
【解析】A．伏特是电压的单位，不符合题意；
B．安培是电流的单位，不符合题意；
C．焦耳是功和能的单位，不符合题意；
D．瓦特是功率的单位，符合题意。
7、D
【详解】导体的电阻是导体本身的一种性质，它的大小取决于导体的材料、长度和横截面积，还根导体的温度有关，与加在导体两端的电压没有关系，与通过导体的电流没有关系。
故选D。
8、C
【详解】A．比热容是物质的一种特性，其大小与物质的种类和状态有关，与质量无关；一杯水和半杯水的相比，物质的种类和状态不变，其比热容相等，故A错误；
B．一切物体都具有内能，0℃的水有内能，故B错误；
C．物体温度升高，分子运动剧烈，内能增加，故C正确；
D．固体分子之间既存在引力又存在斥力，故D错误。
故选C。
9、D
【详解】A．小车才是该实验的研究对象，木块不是，A错误；
BD．判断小车动能的大小，是通过小车对木块做功的大小来判断的，小车推动木块越远，对木块做的功越多，具有的动能越大，所以可用木块移动距离表示小车动能大小；假设水平表面是光滑的，那么木块没有受到摩擦力，会继续运动下去，无法观察木块运动距离的远近，那么也不知道小车动能的大小，所以水平表面不能是光滑的，B错误、D正确；
C．探究动能的大小与速度的关系，必须控制质量相同，而让不同的小车从同一斜面同一高度由静止释放，这样会让质量不同，速度相同，这样不符合实验要求，C错误。
10、C
【详解】A．甲的电阻值应保持20Ω不变，A项错误；
B．乙的电阻值应是不断增大的，B项错误；
C．当电压为2V时，甲的电流为0.1A,乙的电流为0.2A，所以并联的总电流为0.3A， C项正确；
D．当串联电流为0.2A时，甲的功率是，D项错误．
11、D
【解析】由电路图可知,R1和R2并联,电流表A2测干路电流,电流表A1测通过R2的电流，电压表测电源的电压。
AB． 当开关S闭合,滑动变阻器的滑片P向右移动的过程中,滑动变阻器接入电路的电阻变小,由欧姆定律可知,通过滑动变阻器的电流变大, 由于并联电路中,各支路互不影响,因此电流表A1的示数不变,而干路电流等于各支路电流之和,故电流表A2示数变大；而电压表测量电源电压，因此电压表示数不变；故AB错误；
C．电压表V读数与电流表A2读数的比值等于电路总电阻，滑片向右移动的过程,电路中的总电阻随滑动变阻器接入电路阻值的减小而减小,因此比值变小，故C错误；
D． 根据并联电路中干路电流等于各支路电流之和可知,电流表A2与电流表A1的示数差等于通过R1的电流，则该差值变大，故D正确；
12、B
【详解】AD．电路中有电流，通电导体或线圈受到磁场力的作用发生运动，故AD不符合题意；
B．在外力作用下使导体左右移动，切割磁感应线，则电流表指针发生偏转，说明此时有感应电流产生，这是电磁感应现象，是发电机的工作原理，故B符合题意；
C．是奥斯特实验，小磁针发针偏转说明通电导体周围有磁场，故C不符合题意。
故选B。
13、D
【详解】由图示可知，R2的电阻大于R1的电阻，当串联时，电阻应比个电阻都大，应在区域Ⅲ内；当并联时，总电阻应比两个电阻都小。
14、B
【解析】根据灯泡的额定电压确定电压表的量程，根据P=UI求出额定电流可能的最小值确定电流表的量程，利用电表的量程和分度值读出示数，利用P=UI求出此时小灯泡的功率；
根据欧姆定律求出灯泡的电阻，再根据电功率的公式得到小灯泡的功率。
【详解】灯泡的额定电压为6V，电压表的量程为0～15V，分度值为0.5V，图丙的示数为5V，由P=UI可得，灯泡额定电流的最小可能值：，电流表的量程为0～3A，分度值为0.1A，图乙的示数为1.5A，在5V时小灯泡的功率为：P=UI=5V×1.5A=7.5W，故B正确，D错误；
由欧姆定律可得，灯泡的电阻：，小灯泡的额定功率：，故A错误；
在1V时小灯泡功率：，故C错误。
故选B。
15、B
【详解】A．体重显示表与传感器串联，是电流表改装，故A错误；
B．当压力增大时，体重显示表的指针偏转角度增大，通过电路的电流变大，电源电压不变，由R=可知传感器电阻变小，故B正确；
C．电路中只有压力传感器一个用电器，其两端电压始终等于电源电压，不会改变，故C错误；
D．OB小于OA，动力臂小于阻力臂，ABO是一个费力杠杆，故D错误。
故选B。
16、D
【详解】当滑动变阻器的滑片P滑到最左端时，I0 =0.3A，则电源电压为
当滑动变阻器的滑片P滑到最右端时，R=40Ω，I=0.1A， 则电源电压为
解①②得：
解得：
R0 =20Ω，
U=6V。
故D正确，ABC错误。
故选D。
17、C
【详解】A．不计阻力及能量损耗，网球与球拍的总能量是守恒的；但网球从刚撞击球拍到球拍形变最大过程中，网球的机械能会转化为球拍的弹性势能，所以网球的机械能减少，故A错误；
B．铁锁来回摆动最终停下，在铁锁下降过程中，由于要克服空气阻力做功，所以重力势能没有全部转化为动能，故B错误；
C．在大气层外，卫星绕地球运动时，没有阻力作用，没有克服摩擦做功，只有动能和势能的转化，故C正确；
D．运动员从高处落下，质量不变，高度减小，速度增大，则重力势能减小，动能增大，所以重力势能转化为动能，故D错误。
18、B
【详解】由于水的比热容较大，所以在吸收相同多的热量时，水的温度升高的比砂石要小，所以水泥砂石地热得烫脚，而泳池里的水却凉凉的。
故应选B。
19、C
【详解】A．电阻是导体本身的一种性质，只与导体的材料、长度、横截面积和温度有关，与两端的电压和通过的电流无关，公式R＝只是计算电阻的一种方法，故A错误；
B．公式I＝表明：在电阻一定时，导体中的电流与导体两端的电压成正比，故B错误；
C．对于同一个定值电阻，电阻一定，导体两端的电压增大几倍，通过它的电流也增大几倍，电压与电流的比值不变，故C正确；
D．导体两端电压取决于电源，与导体电阻和导体中的电流无关，不能说导体两端的电压跟导体的电阻成正比，故D错误．
故选C．
20、B
【详解】根据光的折射定律可知，当光从水中斜射入空气中时，折射光线向远离法线方向偏折。
AC．当我们看水中物体时，物体所反射的光经水面折射后再进入到了我们的眼睛，才看清物体。故选项AC光的传播方向错误；
BD．光的传播方向正确，但D选项折射光线没有发生偏折，故D错误；只有选项B中光从水中斜射入空气中，光线向远离法线方向偏折，故B正确。
21、B
【详解】A．频繁开启电冰箱门，进入冰箱内的热空气增加，加重了冰箱的负荷，不利于节约电能，故A项不符合题意；
B．选用新型节能灯，灯泡发光亮度不变，但功率大大减小，相同时间消耗电能减少，有利于节约用电，故B项符合题意；
C．电视机不使用时处于待机状态，也会消耗电能，这样会浪费电能，故C项不符合题意；
D．使用内燃机作为动力的汽车，排放的废气较多，用电动汽车代替燃油车，能减少废气的排放，这样符合减排的要求，故D项不符合题意。
22、D
【详解】导致电能表脉冲信号灯闪烁变快，证明家庭电路中相同时间内电能消耗越多，客厅再多打开一组电灯、把在播放音乐的音响音量调大、将电磁炉的发热功率调高都会在相同时间内增加电能消耗，而用遥控关掉正在工作的电视，相同时间内消耗的电能将减小，所以说用遥控关掉正在工作的电视不会导致电能表脉冲信号灯闪烁变快，故选D。
23、D
【详解】A．L1断路，整个电路断路，两个灯泡都不亮，电流表无示数，电压表无示数，不符合题意；
B．L1短路，灯泡L2发光，电路是通路，电流表有示数，电压表有示数，不符合题意；
C．L2短路，电压表无示数，灯泡L1发光，电路是通路，电流表有示数，不符合题意；
D．L2断路，灯泡L1、L2均不亮，电流表无示数，电压表串联在电路中，电压表的示数接近电源电压，电压表有示数，符合题意。
故选D。
24、A
【详解】因为各用电器的额定功率相同，由W=Pt可得，它们正常工作相同时间时，消耗的电能相同；电烙铁工作时将消耗的电能大部分转化为内能；电风扇工作时消耗电能，大部分转化为机械能；电视机工作时将大部分电能转化为声能、光能。所以，电烙铁产生的热量最多，故选A。
25、D
【详解】由电路图可知，R1和R2并联，电压表测电源的电压，电流表A测干路电流，电流表A1测R1支路的电流，电流表A2测R2支路的电流。
A．电压表V与电流表A示数的比值即为电路总电阻，滑动变阻器的滑片P向左移动时R1电阻增大，则电路总电阻发生变化，因此电压表V与电流表A示数的比值发生变化，故A错误；
B．由并联电路各支路互不影响可知电流表A2示数不变，滑动变阻器的滑片P向左移动时R1电阻增大，则R1支路电流减小，则电流表A1与A2示数的和变小，故B错误；
C．电压表为电源电压不变，滑动变阻器的滑片P向左移动时R1电阻增大，则R1支路电流减小，故电压表V与电流表A1示数的乘积变小，故C错误；
D．由并联分流可知电流表A与A1示数的差即为R2支路的电流，由并联电路各支路互不影响可知R2支路的电流不变，故D正确。
26、B
【详解】所有能量的单位都是焦耳，功、内能、热量都属于能量，单位都是焦耳，比热容是表示物质吸热能力的，单位是焦耳每千克摄氏度，故B正确。
故选B。
27、C
【解析】根据流速越大的地方压强越小，当风速变大时，活塞上方气压变小，活塞向上移动；由图可知，此时滑动变阻器R1接入电路的电阻变小，电路中的总电阻变小。电源电压不变，根据可知，电路中电流变大，根据了U=IR可知，定值电阻两端电压变大。
故选C。
28、D
【详解】AB．导体的电阻是导体的一种性质，导体的电阻大小与加在它两端的电压和通过它的电流大小均无关，故AB错误；
C．表示电阻一定时，导体中的电流与导体两端的电压成正比，故C错误；
D．当导体两端的电压一定时，通过导体的电流与导体的电阻成反比，故D正确。
29、C
【详解】A． 维修用电器时一定要切断电源，符合安全用电原则，故A不符合题意．
B． 有金属外壳的用电器，金属外壳一定要接地，防止触电事故发生，故B正确．
C． 发现有人触电应先切断电源再救人，故C不符合安全用电要求，符合题意为答案．
D． 同时使用多个大功率电器，会使电路中电流过大，容易引发火灾，因此，为了保证家庭电路安全，尽量不要同时使用多个大功率电器，故D正确．
30、C
【解析】A．由于电压表相当于开路，电流表相当于导线，所以此电路中电流表短路，且是一个串联电路，故A不符合题意；
B．由于电压表相当于开路，故此电路中的三个灯泡串联，故B不符合题意；
C．由于电流表相当于导线，故该电路中的三个灯泡并联，故C符合题意；
D．由于电压表相当于开路，故此电路中的三个灯泡串联，故D不符合题意；
二、填空题（每空1分，共10题，20分）
31、电磁 能
【详解】WiFi利用了电磁波技术进行信息传输；电磁波能在真空中传播．
32、643.4 8800 乙 甲 小于 塑料外壳 火 灯头
【解析】(1)[1][2]从图1可以看到，该电能表的示数为643.4kW·h；由表上铭牌可知，电路中的电流最大只能是40A，电路电压是220V，则他家同时使用的用电器的功率最多只能为
；
(2)[3]从图2可以看到，甲灯的电功率小于乙灯的，根据可知，甲灯的电阻大于乙灯的电阻，而两灯泡的灯丝材料相同，长度也相同，甲灯的电阻大，那么甲灯灯丝横截面积较小，即灯丝较粗的是乙灯；
[4]若将它们串联接在220V电源上，串联电路电流处处相等，而甲灯的电阻较大，根据可知，甲灯的功率较大，则甲灯较亮；
[5]把它们串联后，电路的总电阻是大于甲灯的电阻的，根据可知，电压都是220V，电路的总功率是小于甲灯的功率，即它们的总功率小于25W；
(3)[6]从图3可以看到，测电笔的构造中，只有塑料外壳不容易导电，它是绝缘体；
[7]根据测电笔的使用方法可知，当测电笔插入电源插座时氖管发光，则该插孔接的是火线；
[8]假如插座、插头有短路现象，那么在没闭合台灯开关之前，保险丝就已经熔断了，所以不会是插座、插头短路；假如是开关短路，台灯是有电阻的，那么即使开关闭合，保险丝也不会熔断，所以不会是开关短路；假如是灯头短路，那么闭合开关后，电路中电流很大，保险丝会熔断，这符合题意。综上所述，可能是灯头处发生短路。
33、机械能 电能 发电机 左右 改变磁场方向或对调磁极
【详解】（1）[1][2]列车行驶带动电机逆转发电将机械能转化为电能；
[3]闭合电路的一部分导体做切割磁感线运动产生感应电流是发电机原理；
（2）[4]闭合电路的一部分导体做切割磁感线运动才能产生感应电流，所以必须左右运动；
（3）[5]感应电流方向和磁场方向有关，所以只要改变磁场方向就可以使电流表指针偏转方向发生改变。
34、磁
【解析】试题分析：奥斯特实验说明了通电导体周围存在磁场，这种现象叫电流的磁效应．
考点：通电直导线周围的磁场
35、20 4
【解析】（1）由图乙可知，当U1=6V时，I1=0.3A。
由可知，R1的阻值：。
（2）由滑动变阻器的铭牌可知，电路中允许通过的最大电流I大=0.5A，此时滑动变阻器接入电路中的电阻最小，
则电路中的最小总电阻：，
滑动变阻器接入电路中的最小阻值：。
36、电磁波 3×108 半导体
【解析】5G手机也属于移动电话，所以5G网络传输信息是利用电磁波来实现的；电磁波在真空中的传播速度是3×108m/s；二极管是由半导体材料制成的，二极管具有单向导电性。
37、2：3 3：2 6：25
【解析】分析：串联电路电流相等，消耗电功率之比就是电阻之比，并联电路电压相同，消耗的电功率之比就是电阻之比的倒数，串联与并联消耗的总功率之比就是串联和并联总电阻之比的倒数．
解答：串联电路电流相等，∴．并联电路电压相同，∴．电源电压不变，∴．
故答案为(1). 2：3 (2). 3：2 (3). 6：25
【点睛】本题考查电功率的计算，及其公式变形的应用．
38、2019.1
【详解】电能表显示的数字，最后一位是小数，单位kW∙h，故电能表的示数为2019.1kW∙h。
39、短 断
【详解】[1][2]由题意可知，灯泡出现的故障是短路或断路，若电压表在AB处有示数，说明B点到电源正极是通路，因此灯泡L为短路；若没有示数，说明B点到电源正极电路不通，因此灯泡L为断路。
40、9×105 8.4×105 93.3%
【详解】此过程中足浴盆消耗电能为W=Pt=750W×1200s=9×105J；
水吸收的热量为Q=cmΔt=4.2×103J/（kg·℃）×10kg×20℃=8.4×105J；
消耗电能转化为水吸收热量的效率为η=Q/W=8.4×105J/9×105J=93.3%．
三、实验题（每空1分，共2题，15分）
41、断开 A 灯泡断路 B 0.5 灯丝的温度发生了变化，电阻发生变化 A
【分析】(1)连接电路时，开关应处于断开状态，闭合开关前，滑片处于最大阻值处以保护电路；
(2)根据灯泡的额定功率和电阻，利用欧姆定律计算灯泡电流，确定电流表的量程，并且电流表与灯泡串联；
(3)小灯泡始终不亮，电压表有示数，电流表无示数，则可能与电压表并联的电路断路；
(4)电压表读数：先确定使用的量程，然后确定分度值；通过实际电压与额定电压的关系，当实际电压小于额定电压时，滑动变阻器接入电路中的阻值需减小；
(5)在图像上找出灯泡额定电压下的电流，根据计算额定功率；
(6)根据灯丝的电阻随温度的升高而增大的特点进行分析；
(7)已知电阻值，电路可测电阻两端的电压，流过电阻的电流，据此判断可完成哪个实验。
【详解】(1)[1]连接电路时，开关要处于断开状态；
[2]滑动变阻器滑片处于A端时，连入电路的电阻最大，起保护电路的作用；
(2)[3]灯泡的电流约：
，
因此电流表选择0～0.6A的量程，并且电流表与灯泡串联，电流从电流表的正接线柱流入，从负接线柱流出，如图：
(3)[4]小灯泡始终不亮，电压表有示数，电流表无示数，则可能与电压表并联的灯泡断路；
(4)[5]电压表选择0～3V量程，每一个大格代表1V，每一个小格代表0.1V，电压为1.8V；灯泡实际电压小于额定电压，为了使灯泡正常发光，滑动变阻器分得的电压需减小，因此滑片需向B端移动；
(5)[6]由图像知：灯泡在额定电压2.5V时，通过的电流为0.2A，则小灯泡的额定功率：
；
(6)[7]由于灯丝电阻与温度有关，不同电压时灯丝的功率不同，温度不同，所以电阻不同；
(7)[8]把小灯泡换成定值电阻后，电阻阻值R一定，由电压表可测出电阻两端的电压U，电流表可测流过电阻的电流，因此利用该电路可完成“探究电流与电压的关系”关系实验。
【点睛】
本题考查了测“小灯泡电功率”的实验中实验器材的正确使用、电路的连接、注意事项、电路故障分析和利用欧姆定律及功率的计算等问题，虽综合性强，但都是很基础、很重点的知识，只要掌握以上知识点，解决此题不难。
42、用相同规格的电加热器分别加热甲、乙两种液体 加热时间的长短 升高的温度 小于
【分析】(1)酒精灯的火力不好控制，可以使用相同规格的电加热器；
(2)根据表格中数据比较水和沙子加热时间来比较吸收热量的多少；
(3)分析表中数据，比较甲乙吸收的热量多少。
【详解】(1)[1]很难控制酒精灯的火力相同，可以用相同规格的电加热器分别加热甲、乙两种液体；
(2)[2]由表格分析，实验中用加热时间的长短来表示两种液体吸收热量的多少；
(3)[3][4]分析表中数据，升高相同的温度，甲所需的时间小于乙所需的时间，当物体的质量和升高的温度相同时，甲吸收的热量小于乙吸收的热量。
【点睛】
此题考查的是物质吸热本领大小的探究实验，正确应用控制变量法和转换法是解答此题的关键。
四、计算题（每题10分，共2题，20分）
43、 (1)60m/s；(2)25.6h
【分析】（1）已知飞机滑行的路程和时间，利用速度公式计算飞机在滑行过程中的平均速度；（2）已知飞机的速度和路程，利用速度公式计算横跨我国最大版图的时间。
【详解】(1)飞机滑行的距离是3000m，时间是50s，飞机的平均速度
(2)C919以最大巡航速度飞行，由公式得横跨我国最大版图需要的时间
【点睛】
本题考查速度的公式的应用，知道平均速度是指在某段时间内，物体运动的路程与所用时间的比值，反映的是某段路程中物体运动的平均快慢。
44、（1）2160J；（2）12Ω；（3）在不改变该座椅垫原来高温和低温功率的基础上，增加一个“中温”即给R1串联一个较小的电阻，即R3＜R2
【详解】（1）座椅垫在高温档正常工作10min所消耗的电能：W＝Pt＝36W×1060s＝21600J；
（2）由图知，低温时R1、R2串联，串联的总电阻： R＝＝＝16Ω，
由图知，高温时电阻R1单独接入电路：则R1的阻值：R1＝＝＝4Ω，
根据电阻的串联可得，加热片R1的阻值：R1＝R﹣R2＝16Ω﹣4Ω＝12Ω；
（3）在不改变该座椅垫原来高温和低温功率的基础上，增加一个“中温”即给R1串联一个较小的电阻，即R3＜R2，如图所示：
液体
质量
升温10℃所需时间
升温20℃所需时间
升温30℃所需时间
甲
30g
72s
102s
134s
乙
30g
92s
163s
220s
1．答卷前，考生务必将自己的姓名、准考证号填写在答题卡上。
2．回答选择题时，选出每小题答案后，用铅笔把答题卡上对应题目的答案标号涂黑，如需改动，用橡皮擦干净后，再选涂其它答案标号。回答非选择题时，将答案写在答题卡上，写在本试卷上无效。
3．考试结束后，将本试卷和答题卡一并交回。
一、选择题（每题1.5分，共30题，45分）
1．下列物体中属于绝缘体是
A．铅笔芯B．盐水C．干木棒D．人体
2．如图所示的电路，下列说法正确的是
A．当闭合开关S、S1、S2滑动变阻器滑片P向右移动时，电压表V的示数将不变，电流表A1的示数将变小，电流表A2示数将变小。
B．当闭合开关S、S1、S2滑动变阻器滑片P向右移动时，电压表V的示数与电流表A1的示数的比值变大
C．当闭合开关S，断开S1、S2，滑动变阻器滑片P向右移动时，电压表V的示数与电流表A2的示数均变小
D．当闭合开关S，断开S1、S2滑动变阻器滑片P向右移动时，电压表V的示数与电流表A2的示数之比变大
3．某导体中的电流与它两端电压的关系如图所示，下列分析正确的是（ ）
A．该导体的电阻随电压的增大而增大
B．该导体的电阻随电流的增大而增大
C．当导体两端的电压为0时，电阻为0
D．当导体两端的电压为0时，电流为0
4．四冲程汽油机的工作示意图如下，其中使汽车获得动力的冲程是（ ）
A．B．C．D．
5．导体甲、乙、丙分别连接成三个电装置，如图所示．三個导体均由相同的材质组成，导体甲的长度为Lcm，截面积为Acm1；导体乙的长度为1Lcm，截面积为Acm1；导体丙的长度为Lcm，截面积为1Acm1．若电路中连线及安培计的电阻、电池內电阻忽略不计，导体甲、乙、丙所连接的电路装置中，流经三导体的电流值分别为I甲、I乙、I丙，其大小关系为下列何者
A．I甲＞I乙＞I丙B．I乙＞I甲＞I丙
C．I丙＞I甲＞I乙D．I丙＞I乙＞I甲
6．在国际单位制中，电功率的单位是
A．伏特（V）B．安培（A）C．焦耳（J）D．瓦特（W）
7．关于对公式的理解，下列说法中正确的是（ ）
A．导体的电阻与加在导体两端的电压成正比
B．导体的电阻与通过导体的电流成反比
C．导体的电阻与加在导体两端的电压成正比，通过导体的电流成反比
D．导体的电阻与加在导体两端的电压、通过导体的电流都无关
8．下列说法中正确的是（ ）
A．一杯水和半杯水的比热容不相等
B．0℃的水没有内能
C．物体的温度升高，内能增大
D．固体分子之间只存在引力
9．小明用图所示装置“探究动能大小与速度的关系”，下列说法正确的是( )
A．实验研究对象是木块
B．水平表面必须光滑
C．让不同的小车从同一斜面同一高度由静止释放
D．用木块移动距离表示小车动能大小
10．如图所示是电阻甲和乙的U-I图象，下列说法正确的是
A．甲的电阻值保持10Ω不变
B．乙的电阻值保持20Ω不变
C．甲、乙并联在电路中，当电源电压为2V时，电路总电流为0.3A
D．甲、乙串联在电路中，当电路电流为0.2A时，甲的功率为0.6W
11．在如图所示的电路中，电源电压恒定，闭合开关S后，将滑动变阻器的滑片P向右移动，下列说法中正确的是
A．电流表A1的示数变大，电压表V的示数变小
B．电流表A2的示数变小，电压表V的示数变大
C．电压表V与电流表A2的示数之比变大
D．电流表A2与A1的示数之差变大
12．下图所示的四个演示实验中，能够说明发电机原理的是 ( )
A．B．C．D．
13．如图为接入闭合电路中阻值不同的两个电阻的电流随电压变化的I─U图从图中可知 ( )
A．R1＞R2
B．R1、R2串联后，总电阻I─U图线在区域Ⅱ内
C．R1、R2并联后，总电阻I─U图线在区域Ⅲ内
D．R1、R2并联后，总电阻I─U图线在区域I内
14．小灯泡额定电压为6V，额定功率估计在7W～l2W之间，小佳按如图所示甲的电路测定灯的功率，所用电流表有0.6A、3A两档，电压表有3V、l5V两档，将它们连入电路时小佳作了正确选择与操作，变阻器滑到某处时两电表示数如图的乙、丙所示，则（ ）
A．小灯泡额定功率为7.5W
B．在5V时小灯泡的功率为7.5W
C．在1V电压下小灯泡功率1.5W
D．在5V时小灯泡功率为1.5W
15．某体重测试仪的工作原理如图所示。电源电压保持不变，体重显示表的指针偏转角度会随着人的体重的增加而增大。下列说法正确的是（ ）
A．体重显示表实质上是一只电压表改装
B．压力传感器的阻值随压力的增大而减小
C．人的体重越大，压力传感器两端的电压越大
D．如果以B点位置的作用力视为动力，则图中的ABO是一个省力杠杆
16．如图所示，一定值电阻与最大阻值为40Ω的滑动变阻器串联在电路中，闭合开关S，当滑动变阻器的滑片P滑到最左端时，电流表的示数为0.3A；当滑动变阻器的滑片P滑到最右端时，电流表的示数为0.1A。下列说法正确的是（ ）
A．定值电阻为80ΩB．定值电阻为60Ω
C．电源电压为12VD．电源电压为6V
17．下列生活实例中，对图片描述正确的有
A．甲：不计阻力及能量损耗，网球刚击球拍到球拍形变最大过程中，网球机械能守恒
B．乙：铁锁来回摆动最终停下，在铁锁下降过程中，重力势能全部转化为动能
C．丙：人造地球卫星由于不受空气阻力，只有动能和势能的相互转化
D．丁：运动员从高处落下，动能转化为重力势能
18．骄阳下的露天泳池边，水泥砂石地热得烫脚，而泳池里的水却凉凉的，这主要是因为
A．砂石的比热容大B．水的比热容大
C．砂石的密度大D．水的密度大
19．对于欧姆定律的理解，下列说法中正确的是
A．公式R＝表明：电阻与电压成正比，与电流成反比
B．公式I＝表明：导体两端的电压与通过它的电流成正比
C．对于一个定值电阻，加在它两端的电压与通过它的电流的比值不变
D．由U＝IR可知，导体两端的电压跟导体的电阻成正比
20．小华在家做了这样一个实验:如图所示把一枚硬币放在一个空碗底,把碗放在桌子上并慢慢向远处推移,直到眼睛刚好看不到硬币为止。保持头部不动,妈妈帮着缓缓地向碗中倒水,慢慢地趣事出现了,小华又重新看到了碗底的硬币。则如图的四幅光路图中,能对上述现象做出正确解释的是
A．
B．
C．
D．
21． “绿水青山就是金山银山”为来来中国的生态文明建设和绿色发展指明了路线，我们要从生活中的小事做起，以下行为符合节能减排要求的是
A．尽量多开启电冰箱门
B．照明时选用新型节能灯
C．电视机长期处于待机状态
D．多使用内燃机为动力的汽车
22．一般在家庭电路的干路上都安装了电子式电能表，下列做法不会导致电能表脉冲信号灯闪烁变快的是（ ）
A．客厅再多打开一组电灯
B．把在播放音乐的音响音量调大
C．将电磁炉的发热功率调高
D．用遥控关掉正在工作的电视
23．如图所示，闭合开关S后，电流表无示数，电压表有示数，则产生故障原因可能是（ ）
A．L1断路B．L1短路C．L2短路D．L2断路
24．额定功率相同的电烙铁、电风扇和电视机，让它们正常工作相同的时间产生的热量（ ）
A．电烙铁最多B．电风扇最多
C．电视机最多D．一样多
25．在图所示的电路中，电源电压不变。闭合电键S，滑动变阻器的滑片P向左移动时，下列判断正确的是
A．电压表V与电流表A示数的比值不变.
B．电流表A1与A2示数的和不变
C．电压表V与电流表A1示数的乘积不变
D．电流表A与A1示数的差不变
26．下列4个物理量中，与其他三个物理量的单位不同的是（ ）
A．功B．比热容C．内能D．热量
27．小明自制了一种测定风速的装置，如图所示。其中风速表是由电压表改装而成，R 为定值电阻，R1为滑动变阻器，“T”型管道的竖直管内装有可上下自由移动的轻质活塞A，A和滑动变阻器的滑片相连。当风速增大时，下列判断正确的是（ ）
A．活塞A向下移动，电压表示数变大B．活塞A向下移动，电压表示数变小
C．活塞A向上移动，电压表示数变大D．活塞A向上移动，电压表示数变小
28．关于欧姆定律表达式的几种理解，下列说法中正确的是
A．由可得，表示当导体两端电压增大时，导体电阻增大
B．由可得，表示当通过导体的电流减小时，导体电阻增大
C．表示导体两端电压增大时，通过导体的电流也一定增大
D．表示在导体两端电压一定时，通过导体的电流跟导体电阻成反比
29．下列做法中，不符合安全用电要求的是
A．维修用电器时一定要切断电源
B．有金属外壳的用电器，金属外壳一定要接地
C．发现有人触电应先救人后断电
D．为了保证家庭电路安全，尽量不要同时使用多个大功率电器
30．在如图所示的四个电路中，哪个电路中三个电灯是并联的（ ）
A．B．
C．D．
二、填空题（每空1分，共10题，20分）
31．手机拨打、接听电话或WiFi上网都是利用了________波传递信息，该波________（选“能”或 “不能”）在真空中传播．
32．如图是小许家中关于家庭电路的几个器件：
（1）如图（1）所示，该电能表的示数为_______kW·h；由表上铭牌可知，他家同时使用的用电器的功率最多只能为____________W；
（2）如图（2）的两只白炽灯泡，若这两只灯泡灯丝的长度相同，则灯丝较粗的是________（甲/乙）灯，若将它们串联接在220V电源上，较亮的是_____（甲/乙）灯，它们的总功率_______（大于/等于/小于）25W；
（3）如图（3）所示是测电笔的结构示意图。其中属于绝缘体的是_________，当测电笔插入电源插座时氖管发光，则该插孔接的是________线；他将开关断开的台灯插头插入电源插座后，闭合台灯开关，干路中的保险丝立即熔断了，发生这种情况的最大可能是________ （插座/插头/开关/灯头）处有短路。
33．（1）近几年中国动车发展迅猛，我国自行研制的动车组采用了许多节能方法，其中之一为“再生制动”，在车速从200km/h减到90km/h的速度过程中，不采用机械刹车而是关闭电源，由于动车具有惯性仍将继续行驶，把动车组的_____能转化为_____能。它的工作原理如图所示闭合电路的一部分导体做切割磁感线运动，观察到灵敏电流计的指针发生偏转，导体中能产生感应电流，_____机就是利用这种原理制成的。
（2）闭合开关后，要想使电路中形成感应电流，铜棒ab应_____运动（选填“上下”或“左右”）。
（3）要使电流表指针偏转方向发生改变，可以采取的方法有_____（答出一种方法即可）。
34．奥斯特发现：通电导线周围存在与电流有关的磁场，该现象叫做电流的_____效应．
35．在图甲所示电路中，电源电压恒为 12 V，滑动变阻器铭牌上标有“100 Ω0.5 A”字样，图乙为 R1 的 I－U 图象，R1 的阻值为_______Ω，为了不损坏滑动变阻器 R2，接入电路的阻值应不小于_____Ω。
36．正当4G网络被人们所熟悉时，更快的5G网络也在路上，手机厂商正在加紧研发5G手机。5G手机是利用______（选填“电磁波”“超声波”或“次声波”）来传输信息的，这种波在真空中的传播速度是______m/s；5G手机中用到的二极管是利用_________（选填“半导体”或“超导体”）材料制成的。
37．两个电阻R1：R2＝2：3串联后接在电源上，它们消耗电功率之比P1：P2＝_____，若将它们并联起来，接到电源上，消耗的电功率之比P′1：P′2＝_____，若保持电源电压不变，则串联与并联消耗的总功率之比P串：P并＝_____．
38．图所示，电能表的示数为_____kW·h。
39．如图所示，已知灯L处发生了断路或短路故障.在不拆开电路的情况下，利用一个电压表可快速对该故障进行判断.具体做法是:将开关断开，把电压表接在A、B两点间，如果电压表有示数，则灯L_____路;如果电压表无示数，则灯L_______路.
40．小明家的常热牌足浴盆额定功率为750W．某次正常工作20min，将10L、20℃的水加热至40℃，此过程中足浴盆消耗电能_____J，水吸收热量_____J，消耗电能转化为水吸收热量的效率为_____％．（c水=4.2×103J/（kg·℃）
三、实验题（每空1分，共2题，15分）
41．在“测定小灯泡电功率”的实验中，电源电压为4.5V，小灯泡额定电压为2.5V、电阻约为10Ω。
(1)连接电路时开关应_____，闭合开关前，图甲中滑动变阻器的滑片P应置于_____（选填“A”或“B”）端。
(2)请你用笔画线代替导线，将图甲中的实物电路连接完整。
（______）
(3)小明同学在实验中连接好电路，闭合开关，移动变阻器滑片P，发现小灯泡始终不亮，电压表有示数，电流表无示数，原因可能是_____（写出一种即可）。
(4)排除故障后，小明同学闭合开关，移动滑片P到某一点时，电压表示数如图乙所示，若他想测量小灯泡的额定功率，应将图甲中滑片P向_____（选填“A”或“B”）端移动。
(5)小明同学继续移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成图丙所示的I﹣U图像，根据图像信息，可计算出小灯泡的额定功率是_____W。
(6)小明分析图像发现灯泡的电阻是变化的，他和同学们通过讨论，得出灯丝电阻变化的原因是_____。
(7)如果将图甲中的小灯泡更换成定值电阻，且电路连接完好，还可以完成的实验是_____
A．探究电流与电压关系
B．探究电流与电阻关系
C．探究电热的多少与电流大小的关系
D．探究电流做功的多少与电阻大小的关系。
42．为了比较甲、乙两种液体的比热容，小昊做了如图所示的实验。在两个相同的烧杯中，分别装有质量、初温相同的甲、乙两种液体，用两个酒精灯对其加热，记录相关数据。
（1）小昊发现图所示的装置很难控制两酒精灯的火力相同，请写出一种改进方法可以使两种液体在相同的时间内吸收相同的热量：____________。改进了实验装置后，小昊继续做实验，实验数据上表所示。
（2）该实验主要用_____________(选填“液体升高的温度”或“加热时间的长短”)来表示两种液体吸热的多少；
（3）通过分析表格数据可得，当物体的质量和_________相同时，甲吸收的热量______(选填“大于”、“等于”或“小于”)乙吸收的热量。
四、计算题（每题10分，共2题，20分）
43．我国拥有自主知识产权的大飞机C919的最大载重为77.3t，最大巡航速度980km/h，最长航程为5555m。2017年5月5日，C919从上海浦东机场成功起飞，飞机在跑道上滑行大约3000 m后起飞升空，用时约50s。求：
（1）飞机在滑行过程中的平均速度约为多少？
（2）我国版图的最大横跨距离为5500多千米，若以5500km为标准，C919以最大巡航速度飞行，横跨我国最大版图大约需要多少时间？（结果保留一位小数）
44．如图甲是一款汽车电加热座椅垫，电路简图如图乙，电源电压为12V．该座椅垫有“高温”、“低温”、“关”三个档位，其高温功率为36W，低温功率为9W．
（1）座椅垫在高温档正常工作10min所消耗的电能是多少？
（2）R2的电阻值是多少？
（3）在不改变该座椅垫原来高温和低温功率的基础上，设计一个方案增加一个“中温”档（即功率在9W和36W之间）．请画出你设计的电路图，并配简要的文字说明．
参考答案
一、选择题（每题1.5分，共30题，45分）
1、C
【详解】A．铅笔芯属于石墨制品，是导体，不符合题意；
B．盐水是氯化钠的水溶液，是导体，不符合题意；
C．干木棒是绝缘体，符合题意；
D．人体是导体，人一旦触电，电流就会经过人体，不符合题意。
2、D
【详解】AB．由图可知，当闭合开关S、S1、S2，R3被短路，R1与R2并联，电压表V测电源电压，电流表A1测R1的电流，电流表A2测干路电流。滑动变阻器滑片P向右移动时，R2接入电路的阻值变大，根据并联电路电压特点可知，电压表V示数不变；因并联电路各支路互不影响，所以定值电阻R1的电流不变，即电流表A1的示数将不变；因R2接阻值变大，根据欧姆定律可知，R1的电流变小，则干路电流变小，即电流表A2示数将变小；由于R1为定值电阻，所以电压表V的示数与电流表A1的示数的比值不变。故AB错误；
CD．由图可知，当闭合开关S，断开S1、S2，R1断路，R2与R3串联，电压表V测R2两端的电压，电流表A2测电路中电流。滑动变阻器滑片P向右移动时，R2接入电路的阻值变大，则电路总电阻变大，电路中电流变小，即电流表A2的示数变小；根据串联电路分压规律可知，R2阻值变大，则R2两端的电压变大，即电压表V的示数变大，电压表V的示数与电流表A2的示数之比变大。故C错误，D正确。
3、D
【解析】ABC．导体中的电流与它两端电压的关系为直线，说明电阻为定值，电阻是导体的一种性质，大小与导体的长度、横截面积、材料、温度有关，与有无电压及电压、电流的大小无关，故A、B、C错误；
D．根据欧姆定律，当电压为0时通过的电流也为0，故D正确；
故选D。
4、C
【详解】A．图中排气门开启，气体流出汽缸，是排气冲程，故A不符合题意；
B．图中两气门都关闭，活塞上行，汽缸容积变小，是压缩冲程，机械能转换为内能，故B不符合题意；
C．图中两气门都关闭，活塞下行，汽缸容积变大，是做功冲程，内能转化为机械能，为汽车提供动力，故C符合题意；
D．进气门开启，气体流入汽缸，是吸气冲程，故D不符合题意。
5、C
【详解】影响电阻大小的因素是材料、长度、横截面积，在材料和横截面积相同时，导体的电阻与长度成正比，在材料和长度一定时，导体的电阻与横截面积成反比，即长度越小，横截面积越大，电阻越小．由图知道，导体甲和丙长度相同，丙的横截面积是甲的1倍，所以R甲＞R丙，导体甲和乙的横截面积相同，乙的长度是甲的1倍，所以R乙＞R甲，故R乙＞R甲＞R丙，
由知道，在电源电压相同时，I丙＞I甲＞I乙，故C正确．
6、D
【解析】A．伏特是电压的单位，不符合题意；
B．安培是电流的单位，不符合题意；
C．焦耳是功和能的单位，不符合题意；
D．瓦特是功率的单位，符合题意。
7、D
【详解】导体的电阻是导体本身的一种性质，它的大小取决于导体的材料、长度和横截面积，还根导体的温度有关，与加在导体两端的电压没有关系，与通过导体的电流没有关系。
故选D。
8、C
【详解】A．比热容是物质的一种特性，其大小与物质的种类和状态有关，与质量无关；一杯水和半杯水的相比，物质的种类和状态不变，其比热容相等，故A错误；
B．一切物体都具有内能，0℃的水有内能，故B错误；
C．物体温度升高，分子运动剧烈，内能增加，故C正确；
D．固体分子之间既存在引力又存在斥力，故D错误。
故选C。
9、D
【详解】A．小车才是该实验的研究对象，木块不是，A错误；
BD．判断小车动能的大小，是通过小车对木块做功的大小来判断的，小车推动木块越远，对木块做的功越多，具有的动能越大，所以可用木块移动距离表示小车动能大小；假设水平表面是光滑的，那么木块没有受到摩擦力，会继续运动下去，无法观察木块运动距离的远近，那么也不知道小车动能的大小，所以水平表面不能是光滑的，B错误、D正确；
C．探究动能的大小与速度的关系，必须控制质量相同，而让不同的小车从同一斜面同一高度由静止释放，这样会让质量不同，速度相同，这样不符合实验要求，C错误。
10、C
【详解】A．甲的电阻值应保持20Ω不变，A项错误；
B．乙的电阻值应是不断增大的，B项错误；
C．当电压为2V时，甲的电流为0.1A,乙的电流为0.2A，所以并联的总电流为0.3A， C项正确；
D．当串联电流为0.2A时，甲的功率是，D项错误．
11、D
【解析】由电路图可知,R1和R2并联,电流表A2测干路电流,电流表A1测通过R2的电流，电压表测电源的电压。
AB． 当开关S闭合,滑动变阻器的滑片P向右移动的过程中,滑动变阻器接入电路的电阻变小,由欧姆定律可知,通过滑动变阻器的电流变大, 由于并联电路中,各支路互不影响,因此电流表A1的示数不变,而干路电流等于各支路电流之和,故电流表A2示数变大；而电压表测量电源电压，因此电压表示数不变；故AB错误；
C．电压表V读数与电流表A2读数的比值等于电路总电阻，滑片向右移动的过程,电路中的总电阻随滑动变阻器接入电路阻值的减小而减小,因此比值变小，故C错误；
D． 根据并联电路中干路电流等于各支路电流之和可知,电流表A2与电流表A1的示数差等于通过R1的电流，则该差值变大，故D正确；
12、B
【详解】AD．电路中有电流，通电导体或线圈受到磁场力的作用发生运动，故AD不符合题意；
B．在外力作用下使导体左右移动，切割磁感应线，则电流表指针发生偏转，说明此时有感应电流产生，这是电磁感应现象，是发电机的工作原理，故B符合题意；
C．是奥斯特实验，小磁针发针偏转说明通电导体周围有磁场，故C不符合题意。
故选B。
13、D
【详解】由图示可知，R2的电阻大于R1的电阻，当串联时，电阻应比个电阻都大，应在区域Ⅲ内；当并联时，总电阻应比两个电阻都小。
14、B
【解析】根据灯泡的额定电压确定电压表的量程，根据P=UI求出额定电流可能的最小值确定电流表的量程，利用电表的量程和分度值读出示数，利用P=UI求出此时小灯泡的功率；
根据欧姆定律求出灯泡的电阻，再根据电功率的公式得到小灯泡的功率。
【详解】灯泡的额定电压为6V，电压表的量程为0～15V，分度值为0.5V，图丙的示数为5V，由P=UI可得，灯泡额定电流的最小可能值：，电流表的量程为0～3A，分度值为0.1A，图乙的示数为1.5A，在5V时小灯泡的功率为：P=UI=5V×1.5A=7.5W，故B正确，D错误；
由欧姆定律可得，灯泡的电阻：，小灯泡的额定功率：，故A错误；
在1V时小灯泡功率：，故C错误。
故选B。
15、B
【详解】A．体重显示表与传感器串联，是电流表改装，故A错误；
B．当压力增大时，体重显示表的指针偏转角度增大，通过电路的电流变大，电源电压不变，由R=可知传感器电阻变小，故B正确；
C．电路中只有压力传感器一个用电器，其两端电压始终等于电源电压，不会改变，故C错误；
D．OB小于OA，动力臂小于阻力臂，ABO是一个费力杠杆，故D错误。
故选B。
16、D
【详解】当滑动变阻器的滑片P滑到最左端时，I0 =0.3A，则电源电压为
当滑动变阻器的滑片P滑到最右端时，R=40Ω，I=0.1A， 则电源电压为
解①②得：
解得：
R0 =20Ω，
U=6V。
故D正确，ABC错误。
故选D。
17、C
【详解】A．不计阻力及能量损耗，网球与球拍的总能量是守恒的；但网球从刚撞击球拍到球拍形变最大过程中，网球的机械能会转化为球拍的弹性势能，所以网球的机械能减少，故A错误；
B．铁锁来回摆动最终停下，在铁锁下降过程中，由于要克服空气阻力做功，所以重力势能没有全部转化为动能，故B错误；
C．在大气层外，卫星绕地球运动时，没有阻力作用，没有克服摩擦做功，只有动能和势能的转化，故C正确；
D．运动员从高处落下，质量不变，高度减小，速度增大，则重力势能减小，动能增大，所以重力势能转化为动能，故D错误。
18、B
【详解】由于水的比热容较大，所以在吸收相同多的热量时，水的温度升高的比砂石要小，所以水泥砂石地热得烫脚，而泳池里的水却凉凉的。
故应选B。
19、C
【详解】A．电阻是导体本身的一种性质，只与导体的材料、长度、横截面积和温度有关，与两端的电压和通过的电流无关，公式R＝只是计算电阻的一种方法，故A错误；
B．公式I＝表明：在电阻一定时，导体中的电流与导体两端的电压成正比，故B错误；
C．对于同一个定值电阻，电阻一定，导体两端的电压增大几倍，通过它的电流也增大几倍，电压与电流的比值不变，故C正确；
D．导体两端电压取决于电源，与导体电阻和导体中的电流无关，不能说导体两端的电压跟导体的电阻成正比，故D错误．
故选C．
20、B
【详解】根据光的折射定律可知，当光从水中斜射入空气中时，折射光线向远离法线方向偏折。
AC．当我们看水中物体时，物体所反射的光经水面折射后再进入到了我们的眼睛，才看清物体。故选项AC光的传播方向错误；
BD．光的传播方向正确，但D选项折射光线没有发生偏折，故D错误；只有选项B中光从水中斜射入空气中，光线向远离法线方向偏折，故B正确。
21、B
【详解】A．频繁开启电冰箱门，进入冰箱内的热空气增加，加重了冰箱的负荷，不利于节约电能，故A项不符合题意；
B．选用新型节能灯，灯泡发光亮度不变，但功率大大减小，相同时间消耗电能减少，有利于节约用电，故B项符合题意；
C．电视机不使用时处于待机状态，也会消耗电能，这样会浪费电能，故C项不符合题意；
D．使用内燃机作为动力的汽车，排放的废气较多，用电动汽车代替燃油车，能减少废气的排放，这样符合减排的要求，故D项不符合题意。
22、D
【详解】导致电能表脉冲信号灯闪烁变快，证明家庭电路中相同时间内电能消耗越多，客厅再多打开一组电灯、把在播放音乐的音响音量调大、将电磁炉的发热功率调高都会在相同时间内增加电能消耗，而用遥控关掉正在工作的电视，相同时间内消耗的电能将减小，所以说用遥控关掉正在工作的电视不会导致电能表脉冲信号灯闪烁变快，故选D。
23、D
【详解】A．L1断路，整个电路断路，两个灯泡都不亮，电流表无示数，电压表无示数，不符合题意；
B．L1短路，灯泡L2发光，电路是通路，电流表有示数，电压表有示数，不符合题意；
C．L2短路，电压表无示数，灯泡L1发光，电路是通路，电流表有示数，不符合题意；
D．L2断路，灯泡L1、L2均不亮，电流表无示数，电压表串联在电路中，电压表的示数接近电源电压，电压表有示数，符合题意。
故选D。
24、A
【详解】因为各用电器的额定功率相同，由W=Pt可得，它们正常工作相同时间时，消耗的电能相同；电烙铁工作时将消耗的电能大部分转化为内能；电风扇工作时消耗电能，大部分转化为机械能；电视机工作时将大部分电能转化为声能、光能。所以，电烙铁产生的热量最多，故选A。
25、D
【详解】由电路图可知，R1和R2并联，电压表测电源的电压，电流表A测干路电流，电流表A1测R1支路的电流，电流表A2测R2支路的电流。
A．电压表V与电流表A示数的比值即为电路总电阻，滑动变阻器的滑片P向左移动时R1电阻增大，则电路总电阻发生变化，因此电压表V与电流表A示数的比值发生变化，故A错误；
B．由并联电路各支路互不影响可知电流表A2示数不变，滑动变阻器的滑片P向左移动时R1电阻增大，则R1支路电流减小，则电流表A1与A2示数的和变小，故B错误；
C．电压表为电源电压不变，滑动变阻器的滑片P向左移动时R1电阻增大，则R1支路电流减小，故电压表V与电流表A1示数的乘积变小，故C错误；
D．由并联分流可知电流表A与A1示数的差即为R2支路的电流，由并联电路各支路互不影响可知R2支路的电流不变，故D正确。
26、B
【详解】所有能量的单位都是焦耳，功、内能、热量都属于能量，单位都是焦耳，比热容是表示物质吸热能力的，单位是焦耳每千克摄氏度，故B正确。
故选B。
27、C
【解析】根据流速越大的地方压强越小，当风速变大时，活塞上方气压变小，活塞向上移动；由图可知，此时滑动变阻器R1接入电路的电阻变小，电路中的总电阻变小。电源电压不变，根据可知，电路中电流变大，根据了U=IR可知，定值电阻两端电压变大。
故选C。
28、D
【详解】AB．导体的电阻是导体的一种性质，导体的电阻大小与加在它两端的电压和通过它的电流大小均无关，故AB错误；
C．表示电阻一定时，导体中的电流与导体两端的电压成正比，故C错误；
D．当导体两端的电压一定时，通过导体的电流与导体的电阻成反比，故D正确。
29、C
【详解】A． 维修用电器时一定要切断电源，符合安全用电原则，故A不符合题意．
B． 有金属外壳的用电器，金属外壳一定要接地，防止触电事故发生，故B正确．
C． 发现有人触电应先切断电源再救人，故C不符合安全用电要求，符合题意为答案．
D． 同时使用多个大功率电器，会使电路中电流过大，容易引发火灾，因此，为了保证家庭电路安全，尽量不要同时使用多个大功率电器，故D正确．
30、C
【解析】A．由于电压表相当于开路，电流表相当于导线，所以此电路中电流表短路，且是一个串联电路，故A不符合题意；
B．由于电压表相当于开路，故此电路中的三个灯泡串联，故B不符合题意；
C．由于电流表相当于导线，故该电路中的三个灯泡并联，故C符合题意；
D．由于电压表相当于开路，故此电路中的三个灯泡串联，故D不符合题意；
二、填空题（每空1分，共10题，20分）
31、电磁 能
【详解】WiFi利用了电磁波技术进行信息传输；电磁波能在真空中传播．
32、643.4 8800 乙 甲 小于 塑料外壳 火 灯头
【解析】(1)[1][2]从图1可以看到，该电能表的示数为643.4kW·h；由表上铭牌可知，电路中的电流最大只能是40A，电路电压是220V，则他家同时使用的用电器的功率最多只能为
；
(2)[3]从图2可以看到，甲灯的电功率小于乙灯的，根据可知，甲灯的电阻大于乙灯的电阻，而两灯泡的灯丝材料相同，长度也相同，甲灯的电阻大，那么甲灯灯丝横截面积较小，即灯丝较粗的是乙灯；
[4]若将它们串联接在220V电源上，串联电路电流处处相等，而甲灯的电阻较大，根据可知，甲灯的功率较大，则甲灯较亮；
[5]把它们串联后，电路的总电阻是大于甲灯的电阻的，根据可知，电压都是220V，电路的总功率是小于甲灯的功率，即它们的总功率小于25W；
(3)[6]从图3可以看到，测电笔的构造中，只有塑料外壳不容易导电，它是绝缘体；
[7]根据测电笔的使用方法可知，当测电笔插入电源插座时氖管发光，则该插孔接的是火线；
[8]假如插座、插头有短路现象，那么在没闭合台灯开关之前，保险丝就已经熔断了，所以不会是插座、插头短路；假如是开关短路，台灯是有电阻的，那么即使开关闭合，保险丝也不会熔断，所以不会是开关短路；假如是灯头短路，那么闭合开关后，电路中电流很大，保险丝会熔断，这符合题意。综上所述，可能是灯头处发生短路。
33、机械能 电能 发电机 左右 改变磁场方向或对调磁极
【详解】（1）[1][2]列车行驶带动电机逆转发电将机械能转化为电能；
[3]闭合电路的一部分导体做切割磁感线运动产生感应电流是发电机原理；
（2）[4]闭合电路的一部分导体做切割磁感线运动才能产生感应电流，所以必须左右运动；
（3）[5]感应电流方向和磁场方向有关，所以只要改变磁场方向就可以使电流表指针偏转方向发生改变。
34、磁
【解析】试题分析：奥斯特实验说明了通电导体周围存在磁场，这种现象叫电流的磁效应．
考点：通电直导线周围的磁场
35、20 4
【解析】（1）由图乙可知，当U1=6V时，I1=0.3A。
由可知，R1的阻值：。
（2）由滑动变阻器的铭牌可知，电路中允许通过的最大电流I大=0.5A，此时滑动变阻器接入电路中的电阻最小，
则电路中的最小总电阻：，
滑动变阻器接入电路中的最小阻值：。
36、电磁波 3×108 半导体
【解析】5G手机也属于移动电话，所以5G网络传输信息是利用电磁波来实现的；电磁波在真空中的传播速度是3×108m/s；二极管是由半导体材料制成的，二极管具有单向导电性。
37、2：3 3：2 6：25
【解析】分析：串联电路电流相等，消耗电功率之比就是电阻之比，并联电路电压相同，消耗的电功率之比就是电阻之比的倒数，串联与并联消耗的总功率之比就是串联和并联总电阻之比的倒数．
解答：串联电路电流相等，∴．并联电路电压相同，∴．电源电压不变，∴．
故答案为(1). 2：3 (2). 3：2 (3). 6：25
【点睛】本题考查电功率的计算，及其公式变形的应用．
38、2019.1
【详解】电能表显示的数字，最后一位是小数，单位kW∙h，故电能表的示数为2019.1kW∙h。
39、短 断
【详解】[1][2]由题意可知，灯泡出现的故障是短路或断路，若电压表在AB处有示数，说明B点到电源正极是通路，因此灯泡L为短路；若没有示数，说明B点到电源正极电路不通，因此灯泡L为断路。
40、9×105 8.4×105 93.3%
【详解】此过程中足浴盆消耗电能为W=Pt=750W×1200s=9×105J；
水吸收的热量为Q=cmΔt=4.2×103J/（kg·℃）×10kg×20℃=8.4×105J；
消耗电能转化为水吸收热量的效率为η=Q/W=8.4×105J/9×105J=93.3%．
三、实验题（每空1分，共2题，15分）
41、断开 A 灯泡断路 B 0.5 灯丝的温度发生了变化，电阻发生变化 A
【分析】(1)连接电路时，开关应处于断开状态，闭合开关前，滑片处于最大阻值处以保护电路；
(2)根据灯泡的额定功率和电阻，利用欧姆定律计算灯泡电流，确定电流表的量程，并且电流表与灯泡串联；
(3)小灯泡始终不亮，电压表有示数，电流表无示数，则可能与电压表并联的电路断路；
(4)电压表读数：先确定使用的量程，然后确定分度值；通过实际电压与额定电压的关系，当实际电压小于额定电压时，滑动变阻器接入电路中的阻值需减小；
(5)在图像上找出灯泡额定电压下的电流，根据计算额定功率；
(6)根据灯丝的电阻随温度的升高而增大的特点进行分析；
(7)已知电阻值，电路可测电阻两端的电压，流过电阻的电流，据此判断可完成哪个实验。
【详解】(1)[1]连接电路时，开关要处于断开状态；
[2]滑动变阻器滑片处于A端时，连入电路的电阻最大，起保护电路的作用；
(2)[3]灯泡的电流约：
，
因此电流表选择0～0.6A的量程，并且电流表与灯泡串联，电流从电流表的正接线柱流入，从负接线柱流出，如图：
(3)[4]小灯泡始终不亮，电压表有示数，电流表无示数，则可能与电压表并联的灯泡断路；
(4)[5]电压表选择0～3V量程，每一个大格代表1V，每一个小格代表0.1V，电压为1.8V；灯泡实际电压小于额定电压，为了使灯泡正常发光，滑动变阻器分得的电压需减小，因此滑片需向B端移动；
(5)[6]由图像知：灯泡在额定电压2.5V时，通过的电流为0.2A，则小灯泡的额定功率：
；
(6)[7]由于灯丝电阻与温度有关，不同电压时灯丝的功率不同，温度不同，所以电阻不同；
(7)[8]把小灯泡换成定值电阻后，电阻阻值R一定，由电压表可测出电阻两端的电压U，电流表可测流过电阻的电流，因此利用该电路可完成“探究电流与电压的关系”关系实验。
【点睛】
本题考查了测“小灯泡电功率”的实验中实验器材的正确使用、电路的连接、注意事项、电路故障分析和利用欧姆定律及功率的计算等问题，虽综合性强，但都是很基础、很重点的知识，只要掌握以上知识点，解决此题不难。
42、用相同规格的电加热器分别加热甲、乙两种液体 加热时间的长短 升高的温度 小于
【分析】(1)酒精灯的火力不好控制，可以使用相同规格的电加热器；
(2)根据表格中数据比较水和沙子加热时间来比较吸收热量的多少；
(3)分析表中数据，比较甲乙吸收的热量多少。
【详解】(1)[1]很难控制酒精灯的火力相同，可以用相同规格的电加热器分别加热甲、乙两种液体；
(2)[2]由表格分析，实验中用加热时间的长短来表示两种液体吸收热量的多少；
(3)[3][4]分析表中数据，升高相同的温度，甲所需的时间小于乙所需的时间，当物体的质量和升高的温度相同时，甲吸收的热量小于乙吸收的热量。
【点睛】
此题考查的是物质吸热本领大小的探究实验，正确应用控制变量法和转换法是解答此题的关键。
四、计算题（每题10分，共2题，20分）
43、 (1)60m/s；(2)25.6h
【分析】（1）已知飞机滑行的路程和时间，利用速度公式计算飞机在滑行过程中的平均速度；（2）已知飞机的速度和路程，利用速度公式计算横跨我国最大版图的时间。
【详解】(1)飞机滑行的距离是3000m，时间是50s，飞机的平均速度
(2)C919以最大巡航速度飞行，由公式得横跨我国最大版图需要的时间
【点睛】
本题考查速度的公式的应用，知道平均速度是指在某段时间内，物体运动的路程与所用时间的比值，反映的是某段路程中物体运动的平均快慢。
44、（1）2160J；（2）12Ω；（3）在不改变该座椅垫原来高温和低温功率的基础上，增加一个“中温”即给R1串联一个较小的电阻，即R3＜R2
【详解】（1）座椅垫在高温档正常工作10min所消耗的电能：W＝Pt＝36W×1060s＝21600J；
（2）由图知，低温时R1、R2串联，串联的总电阻： R＝＝＝16Ω，
由图知，高温时电阻R1单独接入电路：则R1的阻值：R1＝＝＝4Ω，
根据电阻的串联可得，加热片R1的阻值：R1＝R﹣R2＝16Ω﹣4Ω＝12Ω；
（3）在不改变该座椅垫原来高温和低温功率的基础上，增加一个“中温”即给R1串联一个较小的电阻，即R3＜R2，如图所示：
液体
质量
升温10℃所需时间
升温20℃所需时间
升温30℃所需时间
甲
30g
72s
102s
134s
乙
30g
92s
163s
220s
相关试卷
广东省河源市东源县2023-2024学年九年级物理第一学期期末检测试题含答案： 这是一份广东省河源市东源县2023-2024学年九年级物理第一学期期末检测试题含答案，共13页。
2023-2024学年广东省汕头市九年级物理第一学期期末学业水平测试模拟试题含答案： 这是一份2023-2024学年广东省汕头市九年级物理第一学期期末学业水平测试模拟试题含答案，共12页。
2023-2024学年物理九年级第一学期期末学业水平测试模拟试题： 这是一份2023-2024学年物理九年级第一学期期末学业水平测试模拟试题，共17页。试卷主要包含了关于电，下列说法中正确的是，下列有关导体的说法中正确的是等内容，欢迎下载使用。
