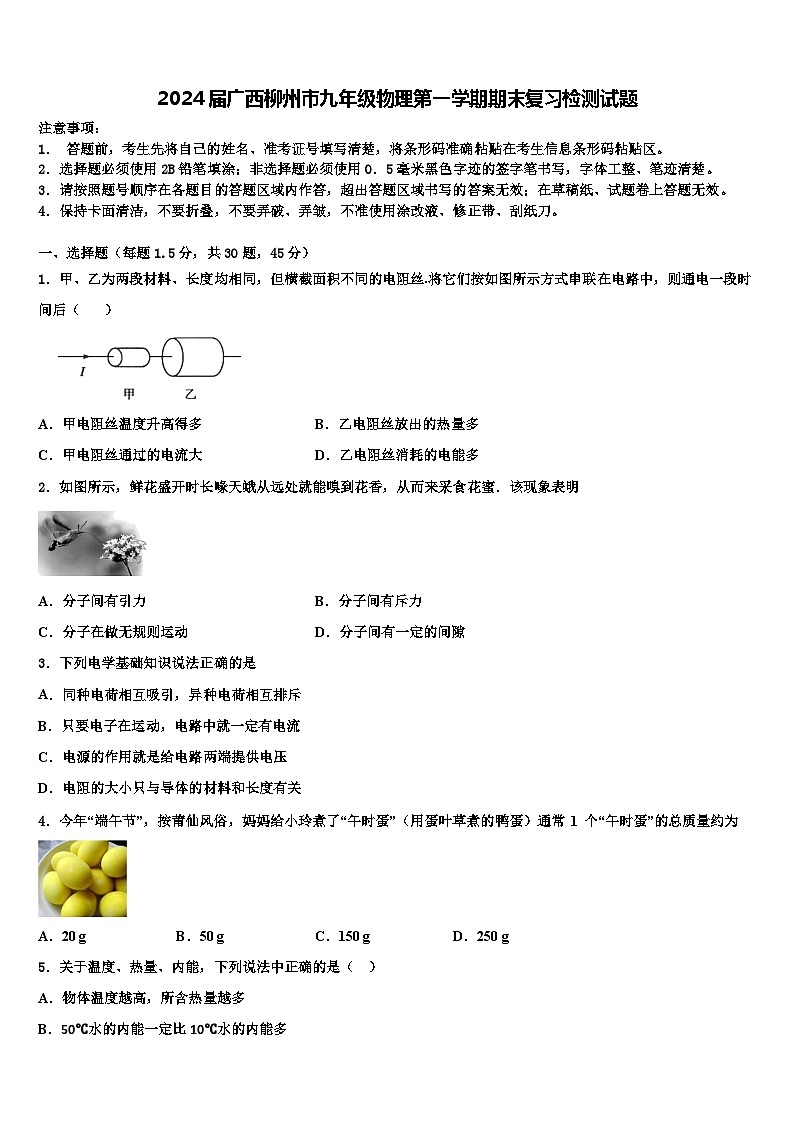

2024届广西柳州市九年级物理第一学期期末复习检测试题含解析

这是一份2024届广西柳州市九年级物理第一学期期末复习检测试题含解析，共26页。
2．选择题必须使用2B铅笔填涂；非选择题必须使用0．5毫米黑色字迹的签字笔书写，字体工整、笔迹清楚。
3．请按照题号顺序在各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试题卷上答题无效。
4．保持卡面清洁，不要折叠，不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、选择题（每题1.5分，共30题，45分）
1．甲、乙为两段材料、长度均相同，但横截面积不同的电阻丝.将它们按如图所示方式串联在电路中，则通电一段时间后（ ）
A．甲电阻丝温度升高得多B．乙电阻丝放出的热量多
C．甲电阻丝通过的电流大D．乙电阻丝消耗的电能多
2．如图所示，鲜花盛开时长喙天蛾从远处就能嗅到花香，从而来采食花蜜．该现象表明
A．分子间有引力B．分子间有斥力
C．分子在做无规则运动D．分子间有一定的间隙
3．下列电学基础知识说法正确的是
A．同种电荷相互吸引，异种电荷相互排斥
B．只要电子在运动，电路中就一定有电流
C．电源的作用就是给电路两端提供电压
D．电阻的大小只与导体的材料和长度有关
4．今年“端午节”，按莆仙风俗，妈妈给小玲煮了“午时蛋”（用蛋叶草煮的鸭蛋）通常 1 个“午时蛋”的总质量约为
A．20 gB．50 gC．150 gD．250 g

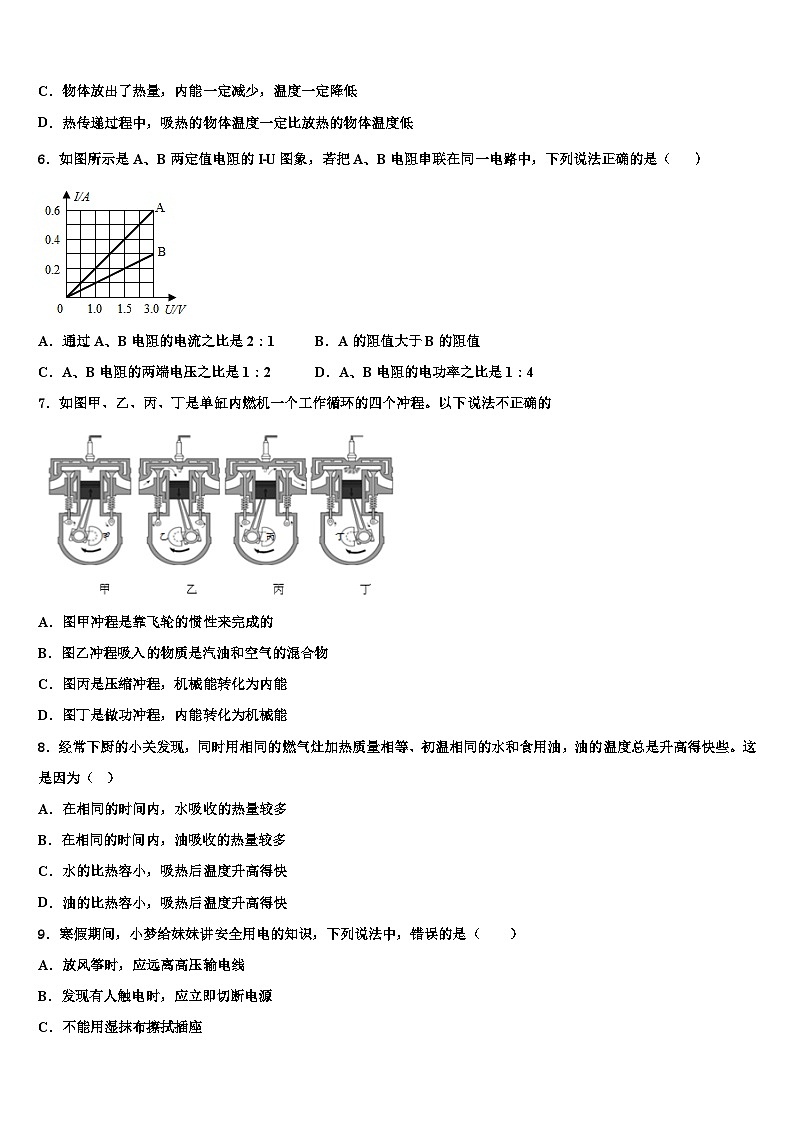

5．关于温度、热量、内能，下列说法中正确的是（ ）
A．物体温度越高，所含热量越多
B．50℃水的内能一定比10℃水的内能多
C．物体放出了热量，内能一定减少，温度一定降低
D．热传递过程中，吸热的物体温度一定比放热的物体温度低
6．如图所示是A、B两定值电阻的I﹣U图象，若把A、B电阻串联在同一电路中，下列说法正确的是（ ）
A．通过A、B电阻的电流之比是2：1B．A的阻值大于B的阻值
C．A、B电阻的两端电压之比是1：2D．A、B电阻的电功率之比是1：4
7．如图甲、乙、丙、丁是单缸内燃机一个工作循环的四个冲程。以下说法不正确的
A．图甲冲程是靠飞轮的惯性来完成的
B．图乙冲程吸入的物质是汽油和空气的混合物
C．图丙是压缩冲程，机械能转化为内能
D．图丁是做功冲程，内能转化为机械能
8．经常下厨的小关发现，同时用相同的燃气灶加热质量相等、初温相同的水和食用油，油的温度总是升高得快些。这是因为（ ）
A．在相同的时间内，水吸收的热量较多
B．在相同的时间内，油吸收的热量较多
C．水的比热容小，吸热后温度升高得快
D．油的比热容小，吸热后温度升高得快
9．寒假期间，小梦给妹妹讲安全用电的知识，下列说法中，错误的是（ ）
A．放风筝时，应远离高压输电线
B．发现有人触电时，应立即切断电源
C．不能用湿抹布擦拭插座
D．使用测电笔时，手不要接触笔尾金属体，以免触电

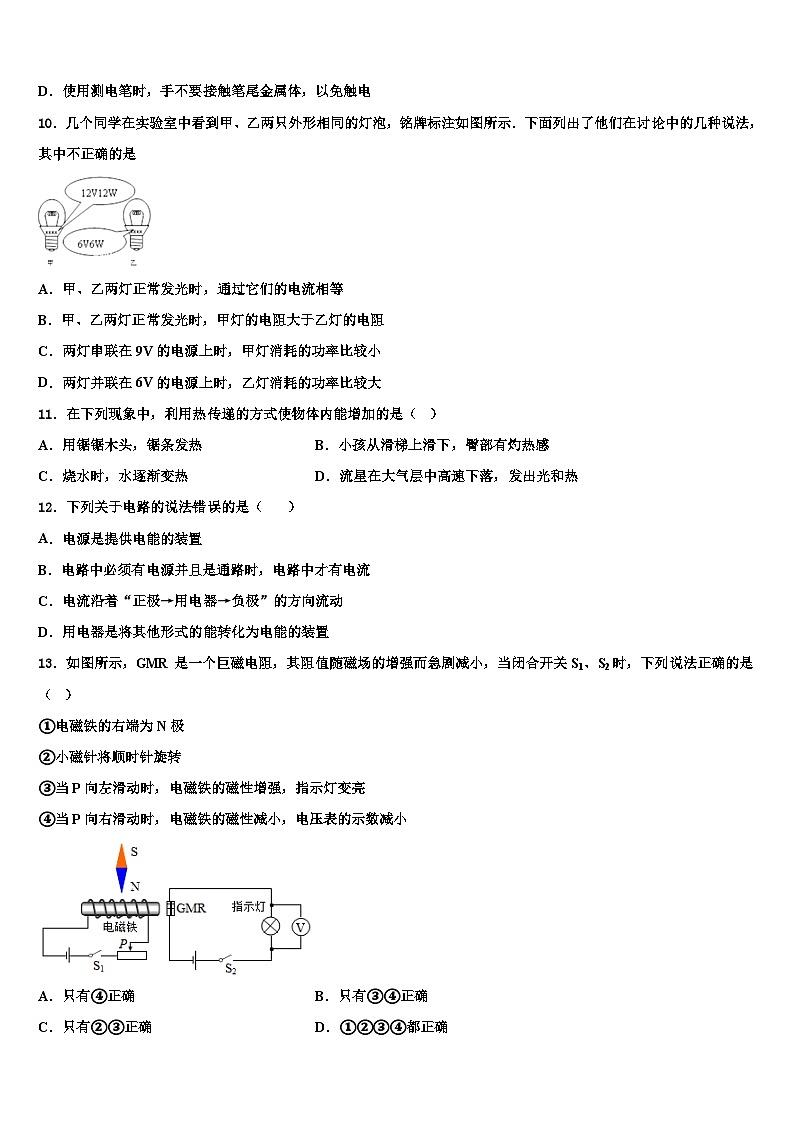

10．几个同学在实验室中看到甲、乙两只外形相同的灯泡，铭牌标注如图所示．下面列出了他们在讨论中的几种说法，其中不正确的是
A．甲、乙两灯正常发光时，通过它们的电流相等
B．甲、乙两灯正常发光时，甲灯的电阻大于乙灯的电阻
C．两灯串联在9V的电源上时，甲灯消耗的功率比较小
D．两灯并联在6V的电源上时，乙灯消耗的功率比较大
11．在下列现象中，利用热传递的方式使物体内能增加的是（ ）
A．用锯锯木头，锯条发热B．小孩从滑梯上滑下，臀部有灼热感
C．烧水时，水逐渐变热D．流星在大气层中高速下落，发出光和热
12．下列关于电路的说法错误的是（ ）
A．电源是提供电能的装置
B．电路中必须有电源并且是通路时，电路中才有电流
C．电流沿着“正极→用电器→负极”的方向流动
D．用电器是将其他形式的能转化为电能的装置
13．如图所示，GMR是一个巨磁电阻，其阻值随磁场的增强而急剧减小，当闭合开关S1、S2时，下列说法正确的是（ ）
①电磁铁的右端为N极
②小磁针将顺时针旋转
③当P向左滑动时，电磁铁的磁性增强，指示灯变亮
④当P向右滑动时，电磁铁的磁性减小，电压表的示数减小
A．只有④正确B．只有③④正确
C．只有②③正确D．①②③④都正确
14．如图，两只灯泡L1，L2分别标有“110V ，60W”和 “110V ，100W”，另外有一只滑动变阻器R，将它们连接后接入220V的电路中，调节变阻器，能使两灯泡都正常发光的电路是（ ）
A．①③B．②④C．①④D．②③
15．下列家用电器中，正常工作一小时耗电接近1.2千瓦时的是
A．空调B．台式计算机C．电视机D．台灯
16．小明用如图所示电路研究电流与电压的关系。为了改变定值电阻R两端的电压，下列方案可行的是
A．电池与滑动变阻器串联接入MN
B．电池先后与不同定值电阻R′串联接入MN
C．用不同节数的干电池做电源先后串联接入MN
D．以上三种方案都可行
17．甲、乙、丙三个家用电器都正常工作10h，甲耗电10度，乙和丙各耗电5度。以下说法错误的是（ ）
A．甲的实际功率一定最大
B．甲的额定功率一定最大
C．甲产生的电热一定最多
D．电流流过乙和丙，做的电功一定相同
18．从能否省力的角度，下列图中有一个杠杆与其它三个不同类，它是（ ）
A．羊角锤拔钉子
B．钓鱼竿吊起鱼
C．撬棒撬石头
D．铡刀切割草
19．如图先闭合开关，再闭合开关，相同时间内，电路中消耗的电能将（ ）
A．增大B．减小C．不变D．无法判断
20．下列设备不属于热机的是
A．电风扇B．汽油机
C．柴油机D．蒸汽机
21．如图为小强实验时所用电路，电路中电流表的量程为，电压表的量程为，滑动变阻器的最大值为50Ω，定值电阻R0为10Ω，电源电压为6V且保持不变，实验时操作正确并保证电路各元件安全，则在闭合开关后，移动滑片P的过程中（ ）
①电流表最小示数是0.3A
②R0消耗的最大功率是3.8W
③电路消耗的最小功率是1.5W
④滑动变阻器允许接入的最大电阻是10Ω
A．①②B．②③C．③④D．①④
22．有一种电动烤地瓜机，将地瓜放在托盘上，盖上锅盖相当于闭合开关S1，托盘旋转，再将温控开关S2闭合，开始加热；若只闭合开关S2，则不能加热。下图M是托盘电动机，R是加热电阻，对其内部电路设计合理的是？
A．B．
C．D．
23．下列事例中，改变物体内能的途径与其它三项不同的是（ ）
A．冬天搓手取暖
B．从滑梯滑下臀部发热
C．压缩空气棉花燃烧
D．给试管中的水加热
24．如图所示的日常物品中，为了减小压强的是（ ）
A．书包背带做得较宽
B．切水果器的刀片做得较薄
C．安全锤头做成锥形
D．注射器的针头做得很尖
25．电源电压3V保持不变，把标有“3V 3W”的灯L1和标有“3V 1.5W”的灯L2按如图的方式连接，当开关S闭合后，则下列说法中正确的是
A．灯L1消耗的实际功率是3W
B．灯L2消耗的实际功率是1.5W
C．两灯消耗的总功率是1W
D．电压表的示数与电源电压之比是1:2
26．如图是一种安装在潜水器上的深度计的工作电路图，其中显示器由电流表改装而成，压力传感器的电阻值随所受压力的增大而减小，电源两端的电压保持不变，R0是定值电阻，随着潜水器的下潜，下列判断正确的是
A．压力传感器的电阻增大
B．通过显示器的电流减小
C．压力传感器的电压减小
D．R0两端的电压减小
27．如图所示的电路中，两个小灯泡的规格相同．闭合开关后，只有一个小灯泡发光，电压表指针偏转明显．则故障原因可能是（ ）
A．短路B．断路C．短路D．断路
28．汽车行驶时驾驶员必须系好安全带．当系好安全带时，相当于闭合开关，指示灯不亮；未系好安全带时，相当于断开开关，指示灯发光．图中符合上述要求的电路图是
A．B．C．D．
29．电表连接正确的电路图是（ ）
A．B．C．D．
30．下列关于热现象的说法中正确的是（ ）
A．在汽油机的压缩冲程中，内能转化为机械能
B．发生热传递时，热量总是从内能大的物体传递给内能小的物体
C．物体温度升高，质量不变，内能一定增加
D．火箭使用液态氢作燃料，是因为液态氢含有的热量多
二、填空题（每空1分，共10题，20分）
31．如图电路（电源电压及灯丝电阻保持不变），灯L的规格为“6V 3.6W”，闭合开关S1后，灯L的实际功率为0.9W，则电源电压为_____V；再闭合开关S2后，电流表示数为0.5A，则电阻R的阻值是_____Ω。
32．在电流的热效应中发生的能量转化情况是__________．列举一个生活和生产中为防止电流的热效应产生危害而采取的措施：____________________．人员触电事故在全球各地时有发生．在现场发现有人触电时，首先要做的是____________．
33．某电水壶单独正常工作2min，使标有“1600imp/kW•h”字样的电能表指示灯闪烁了80次，则这段时间内电水壶消耗的电能为_____ kW•h，实际电功率为_____ kW。
34．汽车GPS导航仪与通信卫星之间通过电磁波来传递信息，其在真空中的传播速度为______m/s；如图所示是表示音频、视频和射频三种信号的波形示意图，频率最高的是_________信号。
35．在“测量形状不规则实心物体密度”的实验中，小明的操作如图所示，由图可知物体完全浸没在水中所受浮力大小为______，该物体的密度为______。（取，）
36．正当4G网络被人们所熟悉时，更快的5G网络也在路上，手机厂商正在加紧研发5G手机。5G手机是利用______（选填“电磁波”“超声波”或“次声波”）来传输信息的，这种波在真空中的传播速度是______m/s；5G手机中用到的二极管是利用_________（选填“半导体”或“超导体”）材料制成的。
37．冬天搓手会让手暖和，是通过_____改变的内能；冬天嘴对手哈气取暖是通过_____改变内能的。
38．如图所示的电路中，电源电压保持不变，R1为定值电阻，滑动变阻器的最大阻值为R2，且R1＝2R2，灯泡L上标有“12V 9W”字样．当三个开关S1、S2、S3都闭合时，灯泡L正常发光，两电流表指针的位置相同；通过开关S1、S2、S3闭合或断开及改变滑动变阻器滑片P的位置，可使电路在某种状态下消耗的功率最小，则最小功率值P＝_____W（忽略温度对灯电阻的影响）．
39．一个成年人参加一次长跑，身体消耗的能量为6.6×106J，这些能量相当于完全燃烧0.55kg的干木柴才能得到，则干木柴的热值为_____J/kg，干木柴用掉一半后，剩余干木柴的热值将_____（选填“变大”、“变小”或“不变”）
40．在常态下物质的存在形式有固态、液体、气态三种状态．在三种状态中分子间的作用力最弱的状态是 ________；被毛皮摩擦过的橡胶棒带负电，说明橡胶原子核对核电子束缚能力比毛皮原子核对核外电子的束缚能力 ________（选填“强”或“弱”）．
三、实验题（每空1分，共2题，15分）
41．小明利用实验室中以下器材：新干电池若干节、一个标有“0.3A”字样的小灯泡、一个额定电压是U0的小灯泡、四个定值电阻（5Ω、10Ω、15Ω、20Ω）、标有“20Ω 1A”字样的滑动变阻器R1、最大阻值未知的滑动变阻器R2、电流表、电压表、开关及导线若干，完成了下列电学实验。
（一）探究电流与电阻的关系
（1）如图甲是小明设计的电路，还有两根导线没有接上，请你用笔画线代替导线将电路连接完整。
（__________）
（2）开关闭合前，滑动变阻器的滑片应放到______（选填“A”或“B”）端，闭合开关后，若小明发现电流表和电压表示数都较小，且无论怎样移动滑动变阻器的滑片，电流表和电压表的示数都不发生变化，可能原因是______。
（3）他正确连接电路后，利用这个电路测出的实验数据绘制的I-R图象如图乙中A曲线所示，依据此图象不能得出正确结论。请分析产生这种现象的原因是______。
（4）他改正错误后重新实验，根据实验数据绘制出I-R图象如图乙中B曲线所示，由此得出实验结论：当导体两端的电压一定时，通过导体的电流与导体的电阻成______。
（5）实验中保持电压表的示数为3V不变，为保证四个定值电阻单独接入电路都能完成实验，电源电压的最大值是______V。
（6）实验中至少需要测量三组数据，目的是______（选填“寻找普遍规律”或“减小误差”）。
（二）测量小灯泡的电阻
小明将电路中的定值电阻换成标有“0.3A”的小灯泡，用六节新干电池作为电源进行实验。
（1）正确连接电路，规范操作，闭合开关后，发现小灯泡发出非常明亮的光，下列解决此问题的方法中可行的是______和______
A．适当减少电池节数
B．将滑动变阻器的滑片向另一端移动
C．立即记录数据，然后按正常步骤实验
D．将一个阻值适当的定值电阻串联在电路中
（2）正确处理后，闭合开关，移动滑动变阻器滑片的过程中，小明的眼睛应观察______表的示数，某一时刻，两电表的示数如图丙所示，小灯泡的额定电压是______V，小灯泡正常发光时的电阻约为______Ω。（结果保留1位小数）
（3）小明在不同的电压下测得了三组数据，他______（选填 “可以”或“不可以”）求这三次电阻的平均值作为这次实验的最终结果。
（4）在实验中如果小灯泡灯丝断了，在不烧坏电表的情况下，电流表______示数，电压表______示数。（选填“有”或“没有”）
（三）测量小灯泡的额定功率
小明发现电流表不小心被烧坏，他利用现有器材设计了如图丁所示电路来测量额定电压是U0的小灯泡的额定功率，以下是他的实验过程，请帮他补充完整。
（1）正确连接电路，闭合开关______和______，将滑动变阻器______（选填“R1”或“R2”）的滑片调到阻值最大处，移动另一个滑动变阻器的滑片直至电压表的示数为______，此时小灯泡正常发光。
（2）只闭合开关S和S2，保持滑动变阻器R1和R2的滑片位置不动，读出电压表的示数为U′。
（3）小灯泡的额定功率P额=______（用字母表示，滑动变阻器R1的最大阻值用R1表示）。
42．小红同学学习了燃料的热值后，自己设计了一个实验来探究煤油和菜籽油的热值大小关系。她实验时组装了如图所示的两套规格完全相同的装置，并每隔1min记录了杯中水的温度。
（1）在安装、调整实验器材时科学合理的顺序是(甲图中)：先固定________的位置，再调整固定的________位置(选填“A”或“B”）。
（2）为保证实验结论的可靠，实验时应控制两套装置中相同的量有加热时间和水的________。
（3）通过表中记录的数据，你认为煤油和菜籽油两种燃料中，热值较大的是________，理由是______。
（4）小红实验前用天平测出了烧杯中水的质量及两油灯中燃料的质量，并记录数据利用公式Q=cm(t-t0)计算出了水吸收的热量，她认为通过这些数据能准确地计算出煤油和菜籽油的热值。你认为她的计算结果可靠吗？________，理由是___________。
四、计算题（每题10分，共2题，20分）
43．如图为一款陶瓷电煎药壶，工作电路简化为如图所示，它在工作时，有高火加热、文火萃取和小功率保温三个过程，已知正常工作时，高火加热功率为500W，文火萃取功率为100W，若壶中药液的总质量为1kg，且再额定电压下煎药时，药液的温度与工作时间的关系如图所示
（1）观察图像中高火加热过程可知：电煎药壶在前半段比后半段时间的加热效率________。上述高火加热过程中，1kg药液所吸收的热量是多少？（）
（2）分析电路可知：当接2，同时_____时，电路处于文火萃取阶段，电路中的电阻______在工作。
（3）已知电阻，求的阻值是多少_______？电煎药壶的额定保温功率是多少瓦________？
44．如表为现在家庭、宾馆常用的无线电水壶（一种在倒水时导线脱离，用电加热的方便水壶）的铭牌，某同学用这种电水壶烧开水，他将水放至最大容量，测得水的初温是20℃通电5分50秒，水烧开（在一个标准大气压下），试通过计算，回答下列问题：
（1）算一算此电水壶正常工作时的电流；
（2）该电水壶正常工作时电热丝的电阻多大？
（3）水从20℃烧开所吸收的热量是多少？（水的比热容c=4.2×103J/（kg•℃））
（4）现测得电源电压为210伏，算一算此电水壶工作的效率．
参考答案
一、选择题（每题1.5分，共30题，45分）
1、A
【详解】AB．甲、乙为两段材料、长度均相同,甲的横截面积小于乙的横截面积，所以甲的电阻大于乙的电阻。由Q=I2Rt，在相同时间里，甲产生的热比乙多，所以甲的温度升高的多，故A正确，B错误。
C．甲、乙为两段电阻丝是串联的，电流相同，故C错误。
D．电流通过两电阻丝，电能全部转化为热。既然在相同时间里，甲产生的热比乙多，所以在相同时间里甲导体消耗的电能比乙多，故D错误。
2、C
【解析】长喙天蛾嗅到花香，是因为花香分子在不停地做无规则运动，属于扩散现象．故选C．
3、C
【详解】A．自然界中只有两种电荷，同种电荷相排斥，异种电荷相互吸引，故A错误；
B．只有电荷的定向移动才会形成电流，故B错误；
C．产生持续电流的条件是电路中必须有电源，且电路是通路．电源是提供电压的装置，故C正确；
D．导体电阻大小由导体的材料、长度和横截面积决定，还跟温度有关，故D错误．
4、B
【解析】一个鸭蛋的质量约为50g.所以妈妈给小玲煮了“午时蛋”的质量仍约为50g。故选B。
5、D
【解析】试题分析：A．热量是热传递过程中内能变化的量度，是过程量，不能说物体含有热量，故A错误．B．物体的内能不仅仅与温度有关，还与物体的质量、结构和状态有关，温度高的物体内能不一定大，故B错误．C．物体放出热量，内能一定减少，但温度可能不变，比如晶体凝固时，故C错误．D．温差是发生热传递的条件，温度高的物体放出热量，温度低的物体吸收热量，所以吸热的物体温度一定比放热的物体温度低，D正确为答案．
考点：温度、热量和内能
6、C
【详解】A．A、B串联，通过它们的电流相等，选项错误．
B．由图像可得，A的阻值，B的阻值，选项错误．
C．由串联分压，A、B电阻的两端电压之比是1：2，选项正确．
D．由电功率的公式，A、B电阻的电功率之比是1:2，选项错误．
7、C
【详解】A．甲图中两个气门都关闭，活塞上行，是汽油机的压缩冲程，是靠惯性轮的惯性来完成的；故A正确；不符合题意；
B．乙图中一个气门关闭，一个气门打开，活塞下行，是汽油机的吸气冲程；在吸气冲程中，吸入的是汽油和空气的混合气体；故B正确；不符合题意；
C．丙图中一个气门关闭，一个气门打开，活塞上行，是汽油机的排气冲程；故C错误；符合题意；
D．丁图中两个气门都关闭，活塞下行，是汽油机的做功冲程，实现内能转化为机械能；故D正确；不符合题意。
8、D
【详解】AB．用相同的燃气灶加热，相同时间内水和食用油吸收的热量相同，故A、B错误；
CD．质量相等、初温相同的水和食用油，相同时间内吸收的热量相同，因为水的比热容大于食用油的比热容，根据知，油的温度升高得快些，故C错误、D正确；
故选D。
9、D
【详解】A．安全用电的原则是不靠近高压带电体，所以放风筝时，应远离高压输电线，A正确，不合题意；
B．发生触电时不能直接用手去拉触电者，应切断电源或用绝缘体挑开导线并通知医务人员，B正确，不合题意；
C．湿抹布带有水分，水能导电，所以不能用湿抹布擦拭插座，C正确，不合题意；
D．使用测电笔时，手要接触笔尾金属体，这样才能正常使用，D错误，符合题意。
故选D。
10、C
【解析】分析：（1）根据灯泡的铭牌可知灯泡的额定电压和额定功率；根据分别求出两灯泡的额定电流；
（2）根据欧姆定律求出两灯泡的电阻；
（3）根据并联电路与串联电路的特点，由功率公式可判断出灯泡并联或串联时的功率大小；
解答：A、两灯泡正常工作时，通过的电流分别为：，，可见，两灯泡正常发光时的电流相等，故A正确；
B、两灯泡正常发光时的电阻分别为：，，可见甲、乙两灯正常发光时，甲灯的电阻大于乙灯的电阻，故B正确；
C、两灯串联在9V电源上时，流过它们的电流I相等，由P=I2R知，R越大，P越大，因为R甲＞R乙，所以甲灯消耗的功率比较大，故C错误．
D、两灯泡并联在6V的电源上时，两灯的电压相等，由可知，R越小，P越大，因为R甲＞R乙，所以此时乙灯消耗的功率比较大，故D正确；
故选C．
【点睛】本题考查了串联电路的电流特点和并联电路的电压特点，以及灯泡铭牌含义的理解和掌握，灵活的选用电功率公式是解决本题的关键．
11、C
【详解】A．用锯锯木头，锯条发热，是锯条和木头克服摩擦摩擦，机械能转化成内能，是做功改变的物体内能，故A不符合题意；
B．小孩从滑梯上滑下感觉臀部灼热，是摩擦生热，机械能转化为内能，属于做功改变物体的内能，故B不符合题意；
C．烧水时，水逐渐变热，是利用热传递的方法使水的内能增加的，故C符合题意；
D．流星在大气层中高速下落，发出光和热，是流星和大气摩擦生热造成的，此过程机械能转化成内能，是做功改变的物体内能，故D不符合题意。
12、D
【详解】A.电源在电路中是提供电能的装置，故A项与题意不相符；
B.电路中产生电流的条件有两个，一是有电源，二是电路为闭合回路，故B项与题意不相符；
C.物理学中把正电荷定向移动的方向规定为电流的方向，按照这个规定，在电源外部，电流方向是沿着“正极→用电器一负极”的方向流动，故C项与题意不相符；
D.用电器是消耗电能的装置，它将电能转化为其他形式的能，故D项错误与题意相符．
13、B
【详解】①②根据安培定则可知，电磁铁的左端为N极，右端为S极；根据磁极间的相互作用规律可知，通电后，小磁针将会逆时针旋转，故①②错误；
③闭合开关S1和S2，使滑片P向左滑动，变阻器接入电路的电阻变小，左侧电路中电流变大，电磁铁的磁性增强，巨磁电阻的阻值减小，右侧电路中电流变大，所以指示灯的亮度会变亮，故③正确。
④使滑片P向右滑动，变阻器接入电路的电阻变大，左侧电路中电流变小，电磁铁的磁性变弱，巨磁电阻的阻值变大，右侧电路中电流变小，根据U＝IR可知，灯泡两端的电压减小，即电压表示数变小，故④正确。
故选：B。
14、D
【详解】由两灯泡的铭牌知道，两灯泡的额定电压相等，且L1 的额定功率小于L2的额定功率，由知道， L1 的电阻大于L2 的电阻；
①由电路图知道，L1与L2 串联后再与R并联，根据串联电路的分压特点知道，两灯泡的电阻不同，分得的电压不同，即均不可能为110V，所以，两灯泡不可能都正常发光，故①不符合题意；
②由电路图知道，L1与L2并联后再与R串联，调节滑片的位置，使R的阻值等于L1与L2并联后的总电阻，由串联电路的分压特点知道，两灯泡两端的电压可以达到110V，能同时正常发光，故②符合题意；
③由电路图知道，L1与R并联后再与L2串联，由并联电路中的总电阻小于任何一个分电阻知道，调节滑片的位置可以使L1与R并联后的总电阻等于L2的电阻，由串联电路的分压特点知道，并联部分（L1）两端的电压可以等于L2两端的电压，均为110V，使两灯泡可能都正常发光，故③符合题意；
④由电路图知道，L2 与R并联后再与L1串联，由并联电路中的总电阻小于任何一个分电阻知道，L2与R并联后的总电阻小于L1 的电阻，由串联电路的分压特点知道，并联部分（L2）两端的电压小于L1两端的电压，即两灯泡两端的电压不可能为110V，不可能都正常发光，故④不符合题意；
综上所述，D符合题意。
15、A
【解析】P＝＝1.2kW；
四个选项中，台式计算机的功率约100W，电视机的功率约120W，台灯的功率约40W；额定功率接近1.2kW的用电器是空调机．
故选A．
【点睛】
根据公式P＝，求出正常工作一小时消耗电能最接近1.2KW•h的用电器的功率，看哪个用电器的额定功率接近即可．
16、D
【详解】电池与滑动变阻器串联接入MN与R构成串联电路，可以通过移动滑动变阻器滑片来改变定值电阻R两端的电压，故A可行；
电池先后与不同定值电阻R′串联接入MN与R构成串联电路，每一次定值电阻R两端的电压都不一样，故B可行；
用不同节数的干电池做电源先后串联接入MN与R构成串联电路，每一次定值电阻R两端的电压都不一样，故C可行；
以上三种方案都可行，故选D 。
17、C
【详解】AB．甲、乙、丙三用电器都正常工作，说明实际功率等于额定功率，根据可知，工作时间相同，消耗的电能越多，功率越高，故AB正确，不符合题意；
C．电流通过三用电器时消耗的电能不一定都转化为内能，因此不能确定电热的多少，C错误，符合题意；
D．乙和丙消耗的电能相同，则电流通过乙、丙做的电功相同，D正确，不符合题意。
18、B
【详解】A．羊角锤在使用过程中，动力臂大于阻力臂，是省力杠杆；
B．钓鱼竿在使用过程中，动力臂小于阻力臂，是费力杠杆；
C．撬棒在使用过程中，动力臂大于阻力臂，是省力杠杆；
D．铡刀在使用过程中，动力臂大于阻力臂，是省力杠杆；故选B。
19、A
【详解】先闭合开关时，R1与R2串联在电路中，再闭合开关时，R2 不工作，R1工作，根据串联电路规律R总=R1 +R2，所以
R总＞R1，
根据电功公式
，
电路闭合前后，电压和通电时间相等，闭合前电阻大于闭合后，所以相同时间内，电路中消耗的电能电能增大。
故选B。
20、A
【详解】汽油机、柴油机、蒸汽机都是燃料燃烧产生的内能最终转化为机械能，属于热机，而电风扇是利用电能转化为机械能的，不属于热机，故选Ａ。
21、D
【详解】①．电源电压是6V，定值电阻R0为10Ω，考虑到电压表的量程最大为3V，根据串联分压，滑动变阻器的最大阻值也是10Ω，此时电路中的最小电流
②．由可知，当电流最大时，R0消耗的功率最大，当滑动变阻器阻值是0时，电路中的最大电流
没有超过电流表的量程，故R0消耗的最大功率
③．由可知，当电路中的总电阻最大时，总电功率最小，电路中的最小功率
④．电源电压是6V，定值电阻R0为10Ω，考虑到电压表的量程最大为3V，根据串联分压，滑动变阻器的最大阻值也是10Ω。
故选D。
22、B
【解析】由于“自动烤地瓜机当闭合开关S1，托盘旋转；再将温控开关闭合，开始加热；若只闭合开关，则不能加热”。因此，托盘电动机和加热电阻R是并联，S1要控制电动机和R，即串接在干路上，S2控制R，即串接在加热电阻R的支路上。故图ACD不符合题意，图B符合题意。
故选B。
23、D
【详解】搓手取暖、从滑梯上下滑时臀部发热是克服摩擦做功，机械能转化为内能，压缩空气温度升高是压缩气体做功，机械能转化为内能，所以ABC都是做功使物体的内能增加的；给水加热，水从火焰吸收热量是通过热传递的方式改变内能的；显然D选项与其它三个选项改变物体内能的方式不同。
故选D。
24、A
【详解】减小压强的方式有两种，一为减小压力，二是增大受力面积。书包背带做的宽是通过增大受力面积的方式减小压强。刀片薄、安全锤为锥形、针头尖都是通过减小受力面积来增大压强。
故选A。
25、C
【详解】AB．两灯的额定电压均为3V，串联接在3V的电源两端，每盏灯都不能得到3V的电压，所以都不能正常发光，实际功率都小于额定功率，所以A、B错；
C．两盏灯电阻分别为：
，
，
则电路的总功率为：
，
C对；
D．根据串联电路的分压公式得：
，
D错．
26、C
【详解】A．由电路图可知，两电阻串联，电流表显示器串联在电路中，由p=ρgh可知，在潜水器下潜过程中，压力传感器受到的压强增大，由F=pS可知，压力传感器受到的压力增大，则其电阻减小，故A错误；
B．压力传感器的电阻减小，由电阻的串联可知电路的总电阻减小，由I=可知，电路中的电流增大，即通过显示器的电流增大，故B错误；
CD．由U=IR可知，R0两端的电压增大，因串联电路中总电压等于各分电压之和，所以，传感器两端的电压减小，故C正确，D错误。
27、A
【详解】电压表示数明显，说明电压表没有短路，L2没有短路，两个小灯泡串联，如果有小灯泡断路，则电路无法接通，不能工作，两个灯泡都不亮．故A符合．
28、C
【详解】由题意知，指示灯与S并联，但电路不会出现短路，即电路中必须串联一个保护电阻；结合选项可知C符合题意，ABD不符合，故应选C．
29、D
【详解】连接电流表和电压表的注意事项：①电流都要从正接线柱入，负接线柱出；②电流表与被测用电器串联；电压表与被测用电器并联。
A．电流表与灯泡串联，正负接线柱连接错误，故A错误；
B．电压表与灯泡串联了，故B错误；
C．电流表与灯泡并联了，电路是短路，故C错误；
D．电压表与用电器并联，正负接线柱正确，故D正确。
30、C
【详解】A．在汽油机的压缩冲程中，能量的转化是机械能转化为内能，A错误；
B．发生热传递时，热量总是从温度高的物体传递给温度低的物体，温度低的物体其内能可以比温度高的物体内能大，但是热量不是从内能大的物体传递给内能小的物体，B错误；
C．对于同一个物体，温度越高，分子无规则运动越剧烈，内能越大，所以物体温度升高，质量不变，内能一定增加，C正确；
D．热量不能用含有多少去表述，只能说吸收或放出多少热量，火箭使用液态氢作燃料，是因为液态氢热值大，D错误。
二、填空题（每空1分，共10题，20分）
31、3 15
【详解】[1]由可得，灯泡的电阻：
，
由电路图可知，闭合开关S1后，电路为灯泡的简单电路，此时灯L的实际功率为0.9W，则电源的电压：
。
[2]再闭合开关S2后，R与L并联，电流表测干路电流，由可得，电路的总电阻：
，
因并联电路中总电阻的倒数等于各分电阻倒数之和，所以，
，
即
，
解得：R=15Ω。
32、电能转化为内能 电视机外壳的散热窗、计算机内部的散热风扇 切断电源
【解析】在电流的热效应中，电能转化为内能；电视机、计算机在工作时产生的热量是有害的，电视机外壳的散热窗、计算机内部的散热风扇可以散失热量，防止电流热效应产生的热量带来的危害．由安全用电原则可知，当发现有人触电时，首先应当赶快切断电源，让人快速脱离火线．
33、0.05 1.5
【解析】解：电能表表指示灯闪烁80次消耗的电能：
W＝kW•h×80＝0.05kW•h，
灯泡的实际功率：
P＝=＝1.5kW。
34、3.0×108 射频
【详解】[1]汽车GPS导航仪与通讯卫星之间通过电磁波来传递信息的，电磁波在真空中的传播速度和光的传播速度相等，都是3.0×108m/s。
[2]频率是指物体在1s内振动的次数，即是描述振动快慢的物理量，即分析题目所提示的图像，不难看出，音频信号的振动最慢，射频信号振动最快，故可判断振动最快的是射频信号。
35、1.2 2.5×103
【解析】(1)物体浸入液体中所受到的浮力等于物体重力与浸入液体后弹簧测力计示数之差；
(2)对于物体密度的计算，要先根据阿基米德原理公式的变形公式计算V排，由于物体浸没可知，V排=V物，由可求出物体质量，最后用公式计算出物体密度。
【详解】[1] 由图知，，浸入液体后弹簧测力计示数，故物体完全浸没在水中所受浮力
；
[2]根据得，又由于物体浸没可知，V排=V物，则物体的体积
，
根据可得，物体的质量
，
物体的密度
。
36、电磁波 3×108 半导体
【解析】5G手机也属于移动电话，所以5G网络传输信息是利用电磁波来实现的；电磁波在真空中的传播速度是3×108m/s；二极管是由半导体材料制成的，二极管具有单向导电性。
37、 做功 热传递
【解析】搓手也可以使手变暖是用做功的方式改变内能的；冬天手冷用嘴向手哈气，是用热传递的方式改变内能的。
38、1.5
【解析】试题分析：三个开关都闭合时，R1和灯泡L并联，电流表A1测R1的电流，电流表A测干路电流，简化电路如下图所示：
灯丝电阻为∵灯正常发光，∴电源电压U=12V
两电流表指针位置相同，说明A2用的大量程，A1用的小量程，则，∴，在并联电路中∴
当S1、S2闭合、S3断开，滑片在最左端时， R1、R2串联，电路中的总电阻最大，总功率最小，
考点：电路 电功率
39、1.2×107； 不变
【分析】热值是燃料的特性，其大小与燃料的种类有关，而与燃料的质量无关，由Q放 =mq可以计算干木柴的热值．
【详解】(1)由Q放＝mq可得，干木柴的热值：q＝＝＝1.2×107J/kg；(2)热值是燃料的特性,其大小与燃料的质量无关,用掉一半后,干木柴的热值仍为1.2×107J/kg.
【点睛】
（1）因为干木柴完全燃烧放出的热量等于身体消耗的能量，知道完全燃烧干木柴的质量，可以利用公式Q放＝mq求干木柴的热值；（2）热值是燃料的特性，其大小与燃料的种类有关，而与燃料的质量无关．
40、气态；强
【分析】（1）固态物质中，分子排列十分紧密，分子间有强大的作用力．因而，固体具有一定的形状和体积；液态物质中，分子没有固定的位置，运动比较自由，粒子间的作用力比固体的小．因而，液体没有固定的形状，具有流动性，但有一定的体积；气态物质中，分子极度散乱，间距很大，并易向四面八方运动，粒子间的作用力极小，容易被压缩．因此气体具有流动性，没有固定的形状也没有确定的体积；
（2）摩擦起电的原因是由于不同物质的原子核对核外电子的束缚本领不同造成的，在摩擦的过程中能力强的得电子带负电，能力弱的失电子带正电．
【详解】在三种状态中，气态物质没有固定的形状和体积，分子彼此基本没有力的作用，可以自由运动，所以分子间的作用力最弱的状态是气态；
被毛皮摩擦过的橡胶棒带负电，是因为橡胶棒得到了电子，说明橡胶原子核对核外电子束缚能力比毛皮原子核对核外电子的束缚能力强．
三、实验题（每空1分，共2题，15分）
41、 A 动变阻器都接在下接线柱了 未保证定值电阻两端电压相同 反比 6 寻找普遍规律 A D 电流 2.5 8.3 不可以 没有 有、S、S1、R1、U0、
【详解】(一)(1)[1]如图从滑动变阻器A端的上接线柱接到定值电阻的右接线柱，再从定值电阻的右接线柱接一条到电压表的左边接线柱；
(2)[2] 开关闭合前，滑动变阻器的滑片应放到电阻最大处，故应接到A端；
[3]滑动变阻器两个下端之间的电阻最大且移动滑片其阻值不变，所以可能原因是动变阻器都接在下接线柱了；
(3)[4]由图可知，如图乙中A曲线未保证定值电阻两端电压相同，所以不能得出正确结论；
(4)[5]图乙中B曲线是反比例函数图像，由此得：当导体两端的电压一定时，通过导体的电流与导体的电阻成反比；
(5)[6]当定值电阻为20Ω和滑动变阻器的阻值为20Ω时，需要的电源的电压最大，因为串联电路电压与电阻成正比，所以

(6)[7]本实验的目的是探究电流与电阻的关系，所以实验中至少需要测量三组数据，目的是寻找普遍规律，避免偶然性。
（二）(1)[8][9]小灯泡发出非常明亮的光说明其两端的电压太高，需要降低，可行的方法有适当减少电池节数和串联一个阻值适当的定值电阻，故选A和D；
(2)[10]察电流表的示数，当其示数为0.3A时，即可停止移动滑片；
[11][12]由丙图可以知道电压表接的是0-3V的量程，此时读数为2.5V；小灯泡正常发光时的电阻约为

(3)[13]本实验小灯泡的电阻受温度影响比较大，他不可以求三次电阻的平均值作为这次实验的最终结果；
(4)[14][15]电流表与小灯泡串联，电压表与小灯泡并联，所以在实验中如果小灯泡灯丝断了，在不烧坏电表的情况下，电流表没有示数，电压表有示数；
（三）(1)[16][17][18][19]正确连接电路，闭合开关S和S1，将滑动变阻器R1的滑片调到阻值最大处，移动另一个滑动变阻器的滑片直至电压表的示数为U0，此时小灯泡正常发光；
(3)[20] 小灯泡与滑动变阻器R1串联，所以R1两端的电压为

电路中的电流为
小灯泡的额定功率为
42、B A 质量 煤油 见解析所示 不可靠 实验中有热量散失
【详解】(1)[1][2]先根据酒精灯高度确定石棉网（烧杯）位置，再确定温度计的位置，所以先固定B的位置，再调整固定A的位置。
(2)[3]比较吸热多少时，应控制加热时间和被加热液体质量相同，比较液体温度变化的多少。
(3)[4][5]甲中水温度变化较快，说明甲吸热较多，甲中煤油燃烧放出的热量多，即煤油热值大。
(4)[6][7]由于实验中有热量散失，利用Q=cm∆(t-t0)可以算出水吸收的热量，比煤油或菜籽油燃烧放出热量要少，所以她的计算结果不可靠。
四、计算题（每题10分，共2题，20分）
43、 见解析 见解析 见解析 见解析 见解析
【解析】解：（1）在高火加热的前、后半段时间内，功率不变，时间相同，由W=Pt可知，消耗的电能相同；由图可知，前半段时间药液温度升高的温度值小，后半段时间升高的温度值大，而药液质量不变，比热容不变，根据可知，前半段药液吸收的热量少。由可知，电煎药壶在前半段比后半段时间的加热效率低；
1kg药液吸收的热量
；
（2）由可知，电压一定，电阻越小电功率越大。分析电路可知：当接2，同时闭合时，电路中R1、R2并联，电路中电阻最小，电功率最大，处于高火加热状态；
当接2，同时断开时，电路中只有R2工作，电路中电阻较大，此时电功率较大，处于文火萃取状态；
当Sa接1，同时断开时，电路中R1、R2串联，电路中电阻最大，此时电功率较小，处于小功率保温状态；
（3）当接2、闭合时，并联工作，电煎药壶处于高火加热状态
根据P=UI得，高火加热状态的总电流
通过的电流
通过的电流
根据得
当接1、断开时，串联工作，电煎药壶处于小功率保温状态，
则保温功率
答：（1）电煎药壶在前半段比后半段时间的加热效率低；（2）当接2，同时断开时，电路处于文火萃取阶段，电路中的电阻R2在工作；（3）的阻值是121Ω，电煎药壶的额定保温功率是80W；
点睛：本题考查了吸热公式、效率公式、电功率公式的应用，分析电路图得出三种情况的电路组成，利用确认相应的状态是关键。
44、（1）电水壶正常工作时的电流约为5.5A；（2）该电水壶电热丝的电阻约为40Ω；（3）水从20℃烧开所吸收的热量是3.444×105J； （4）现测得电源电压为210V，此电水壶工作的效率约为89.3%．
【详解】（1）（2）由表中数据可知：电水壶正常工作时的功率为P=1210W，电压为U=220V，则此电水壶正常工作时的电流：I=P/U=1210W/220V=5.5A；电热水壶的电阻：R=U2/P=（220V）2/1210W=40Ω；
（3）水的体积为V=1L=0.001m3，密度为ρ=1.0×103kg/m3，比热容c=4.2×103J/（kg•℃），升高的温度Δt=100℃﹣18℃=82℃，则水的质量为m=ρV=1.0×103kg/m3×0.001m3=1kg，烧开时吸收的热量：
Q吸=cmΔt=4.2×103J/（kg•℃）×1kg×82℃=3.444×105J，
（4）U实=210V，电水壶的加热时间：t=5min50s=5×60s+50s=350s，则消耗的电能：，
此时电水壶工作的效率：．
加热时间t/min
0
1
2
3
4
5
6
甲杯水温/℃
25
27
29
32
34
36
38
乙杯水温/℃
25
26
27
28
29
30
31
额定电压
220V
额定功率
1210W
最大容量
1L
