2024年山东省聊城市阳谷县实验中学九年级物理中考模拟测试（五）（原卷版+解析版）
展开
这是一份2024年山东省聊城市阳谷县实验中学九年级物理中考模拟测试（五）（原卷版+解析版），文件包含2024年山东省聊城市阳谷县实验中学九年级物理中考模拟测试五原卷版docx、2024年山东省聊城市阳谷县实验中学九年级物理中考模拟测试五解析版docx等2份试卷配套教学资源，其中试卷共29页， 欢迎下载使用。

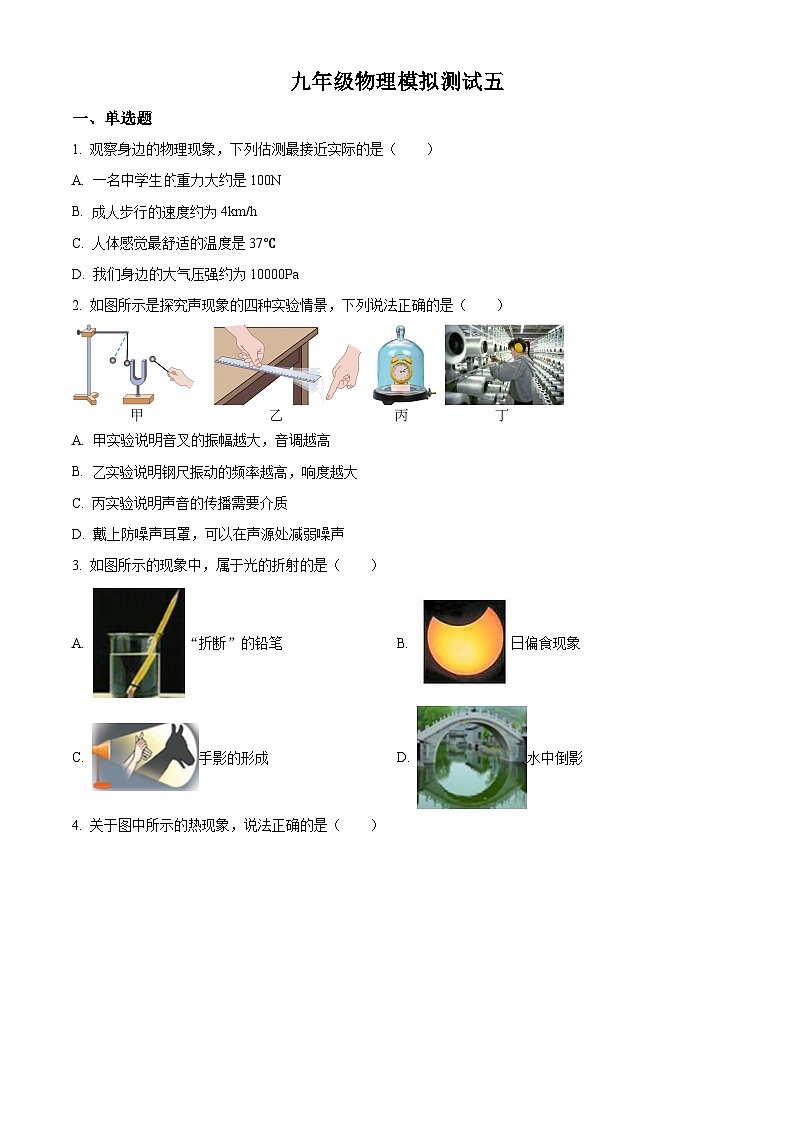

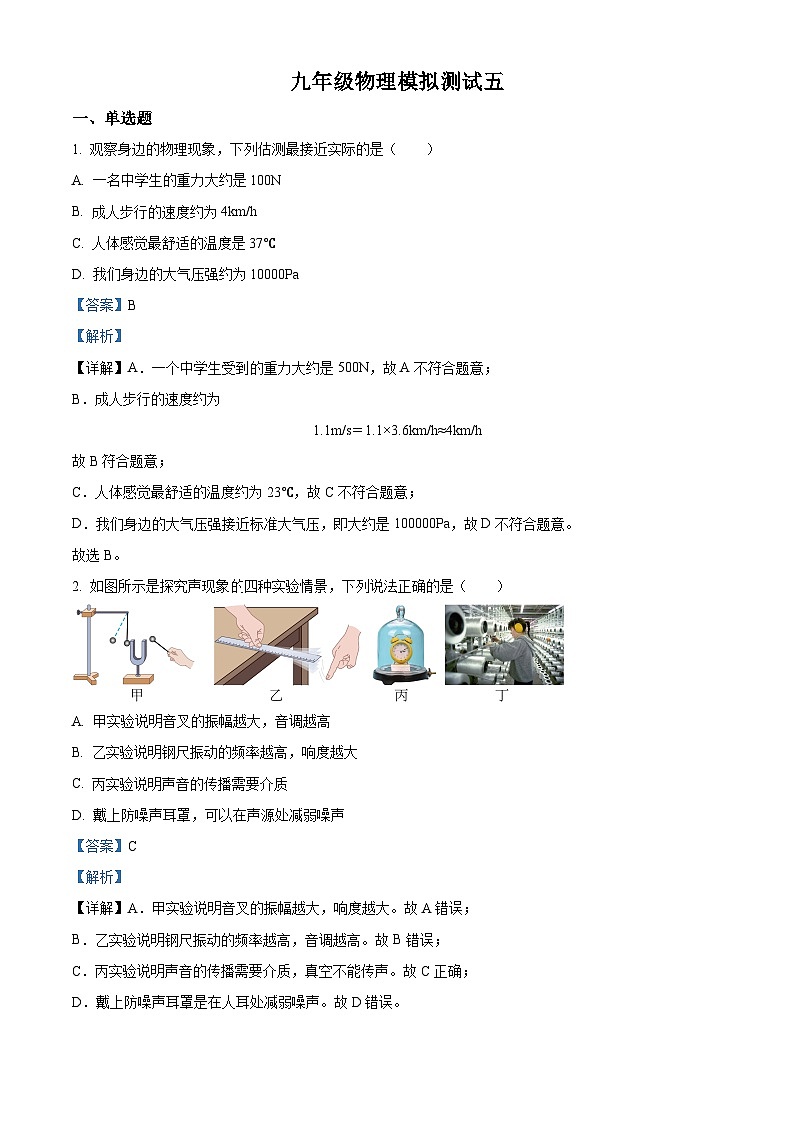

1. 观察身边的物理现象，下列估测最接近实际的是（ ）
A. 一名中学生的重力大约是100N
B. 成人步行的速度约为4km/h
C. 人体感觉最舒适的温度是37℃
D. 我们身边的大气压强约为10000Pa
【答案】B
【解析】
【详解】A．一个中学生受到的重力大约是500N，故A不符合题意；
B．成人步行的速度约为
1.1m/s＝1.1×3.6km/h≈4km/h
故B符合题意；
C．人体感觉最舒适的温度约为23℃，故C不符合题意；
D．我们身边的大气压强接近标准大气压，即大约是100000Pa，故D不符合题意。
故选B。
2. 如图所示是探究声现象四种实验情景，下列说法正确的是（ ）
A. 甲实验说明音叉的振幅越大，音调越高
B. 乙实验说明钢尺振动的频率越高，响度越大
C. 丙实验说明声音的传播需要介质
D. 戴上防噪声耳罩，可以在声源处减弱噪声
【答案】C
【解析】
【详解】A．甲实验说明音叉的振幅越大，响度越大。故A错误；
B．乙实验说明钢尺振动的频率越高，音调越高。故B错误；
C．丙实验说明声音的传播需要介质，真空不能传声。故C正确；
D．戴上防噪声耳罩是在人耳处减弱噪声。故D错误。
故选C。

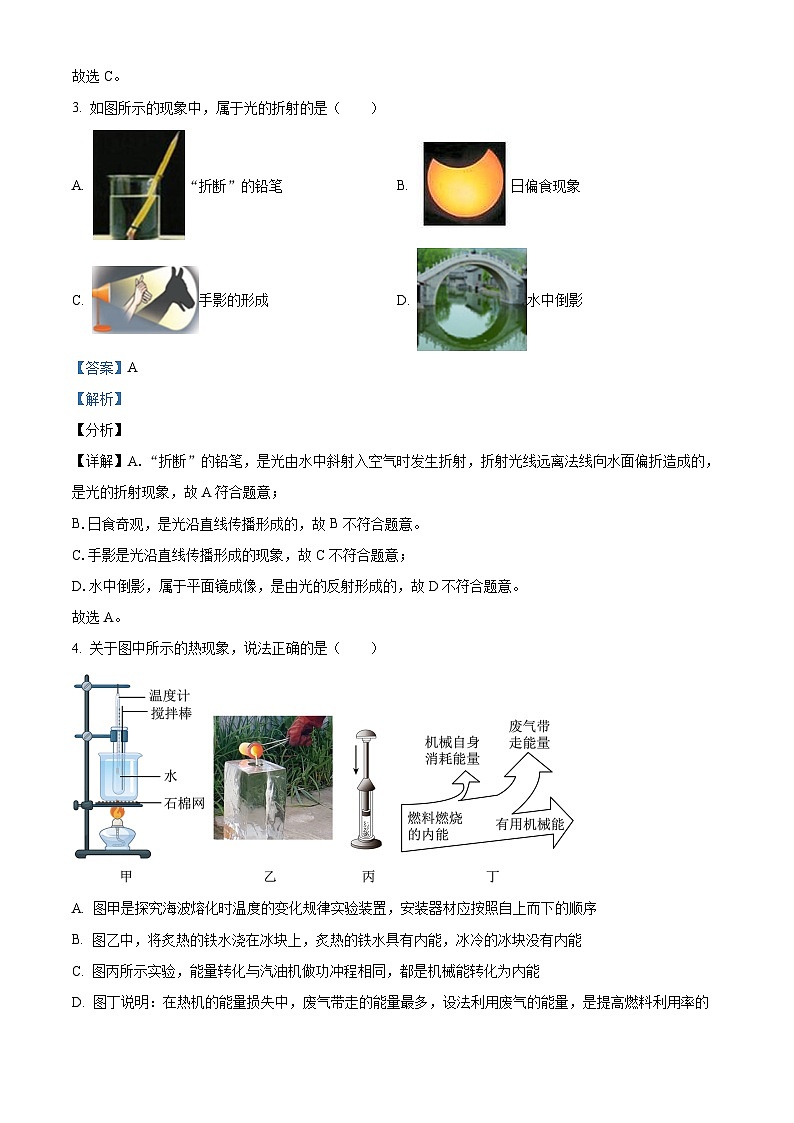

3. 如图所示的现象中，属于光的折射的是（ ）
A. “折断”的铅笔B. 日偏食现象
C. 手影的形成D. 水中倒影
【答案】A
【解析】
【分析】
【详解】A.“折断”的铅笔，是光由水中斜射入空气时发生折射，折射光线远离法线向水面偏折造成的，是光的折射现象，故A符合题意；
B.日食奇观，是光沿直线传播形成的，故B不符合题意。
C.手影是光沿直线传播形成的现象，故C不符合题意；
D.水中倒影，属于平面镜成像，是由光的反射形成的，故D不符合题意。
故选A。

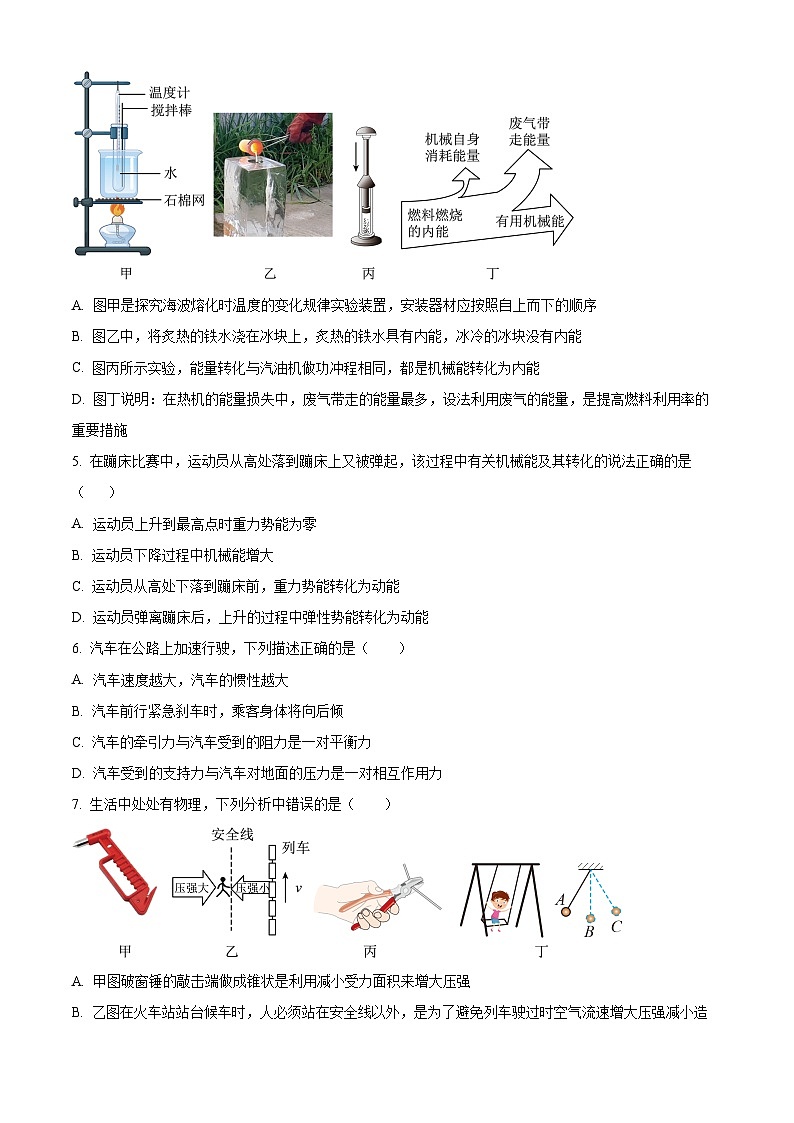

4. 关于图中所示的热现象，说法正确的是（ ）
A. 图甲是探究海波熔化时温度的变化规律实验装置，安装器材应按照自上而下的顺序
B. 图乙中，将炙热的铁水浇在冰块上，炙热的铁水具有内能，冰冷的冰块没有内能
C. 图丙所示实验，能量转化与汽油机做功冲程相同，都是机械能转化为内能
D. 图丁说明：在热机的能量损失中，废气带走的能量最多，设法利用废气的能量，是提高燃料利用率的重要措施

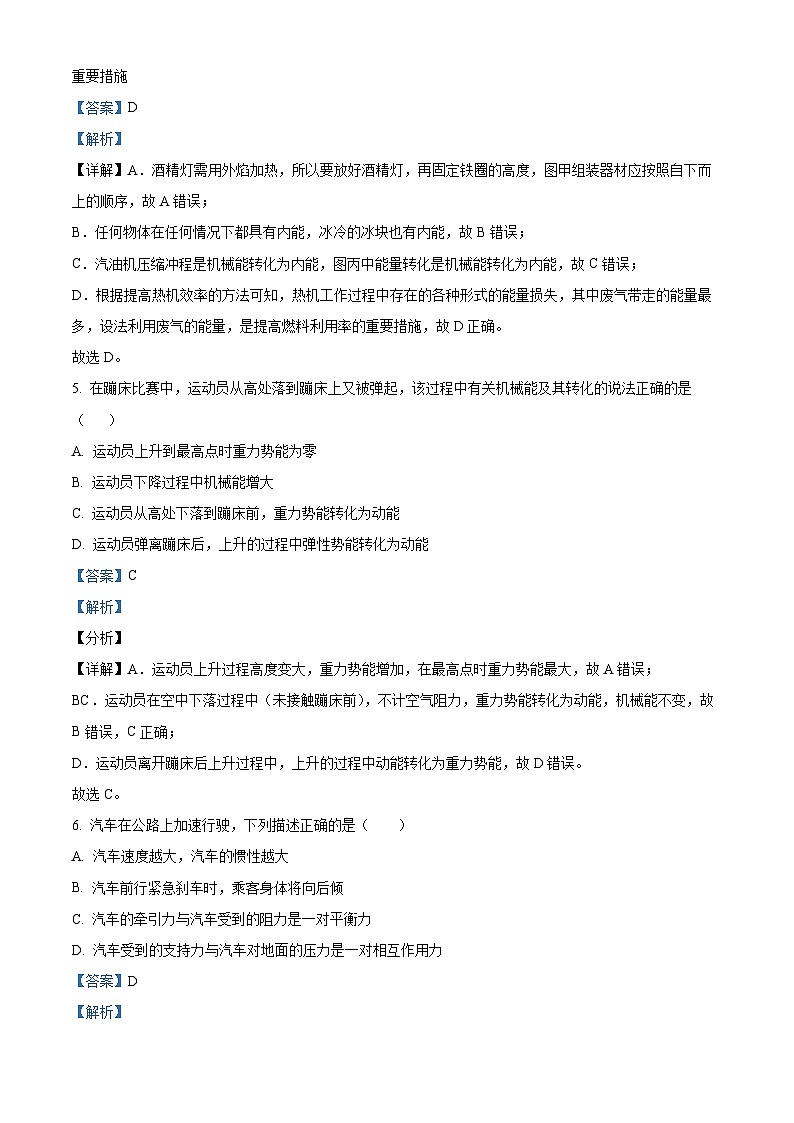

【答案】D
【解析】
【详解】A．酒精灯需用外焰加热，所以要放好酒精灯，再固定铁圈的高度，图甲组装器材应按照自下而上的顺序，故A错误；
B．任何物体在任何情况下都具有内能，冰冷的冰块也有内能，故B错误；
C．汽油机压缩冲程是机械能转化为内能，图丙中能量转化是机械能转化为内能，故C错误；
D．根据提高热机效率的方法可知，热机工作过程中存在的各种形式的能量损失，其中废气带走的能量最多，设法利用废气的能量，是提高燃料利用率的重要措施，故D正确。
故选D。
5. 在蹦床比赛中，运动员从高处落到蹦床上又被弹起，该过程中有关机械能及其转化的说法正确的是（ ）
A. 运动员上升到最高点时重力势能为零
B. 运动员下降过程中机械能增大
C. 运动员从高处下落到蹦床前，重力势能转化为动能
D. 运动员弹离蹦床后，上升的过程中弹性势能转化为动能
【答案】C
【解析】
【分析】
【详解】A．运动员上升过程高度变大，重力势能增加，在最高点时重力势能最大，故A错误；
BC．运动员在空中下落过程中（未接触蹦床前），不计空气阻力，重力势能转化为动能，机械能不变，故B错误，C正确；
D．运动员离开蹦床后上升过程中，上升的过程中动能转化为重力势能，故D错误。
故选C。
6. 汽车在公路上加速行驶，下列描述正确的是（ ）
A. 汽车速度越大，汽车的惯性越大
B. 汽车前行紧急刹车时，乘客身体将向后倾
C. 汽车的牵引力与汽车受到的阻力是一对平衡力
D. 汽车受到的支持力与汽车对地面的压力是一对相互作用力
【答案】D
【解析】
【详解】A．惯性与速度无关，只与质量有关，物体质量越大惯性越大，A错误；
B．汽车前行紧急刹车时，由于乘客具有惯性，身体将向前倾，B错误；
C．汽车在公路上加速行驶，汽车的牵引力大于汽车受到的阻力，因此汽车的牵引力与汽车受到的阻力是一对非平衡力，C错误；
D．汽车受到的支持力与汽车对地面的压力是一对相互作用力，D正确。
故选D。
7. 生活中处处有物理，下列分析中错误的是（ ）
A. 甲图破窗锤的敲击端做成锥状是利用减小受力面积来增大压强
B. 乙图在火车站站台候车时，人必须站在安全线以外，是为了避免列车驶过时空气流速增大压强减小造成的危险
C. 丙图钳子是省力杠杆
D. 丁图荡秋千的小孩从点荡到的过程中，重力势能转化为动能
【答案】D
【解析】
【详解】A．破窗锤的敲击端做成锥状是利用减小受力面积的方法来增大压强的，故A正确，不符合题意；
B．当列车驶进站台时，会带动人和车之间的空气流动速度加快，根据流体压强与流速的关系可知：安全线以内的地方空气流速增大，压强减小，而此时人外侧的空气流动速度慢，根据流体压强与流速的关系可知，人外侧空气流速慢压强大，而内侧流速快压强小，会产生一个向内侧的压强差，将人推向火车，易出现危险，故B正确，不符合题意；
C．钳子在使用时，动力臂大于阻力臂，为省力杠杆，故C正确，不符合题意；
D．小孩从点荡到点的过程中，质量不变，速度减小，动能减小，到达点动能最小；高度增加，重力势能增加，到达点重力势能最大，此过程中动能转化为重力势能，故D错误，符合题意。
故选。

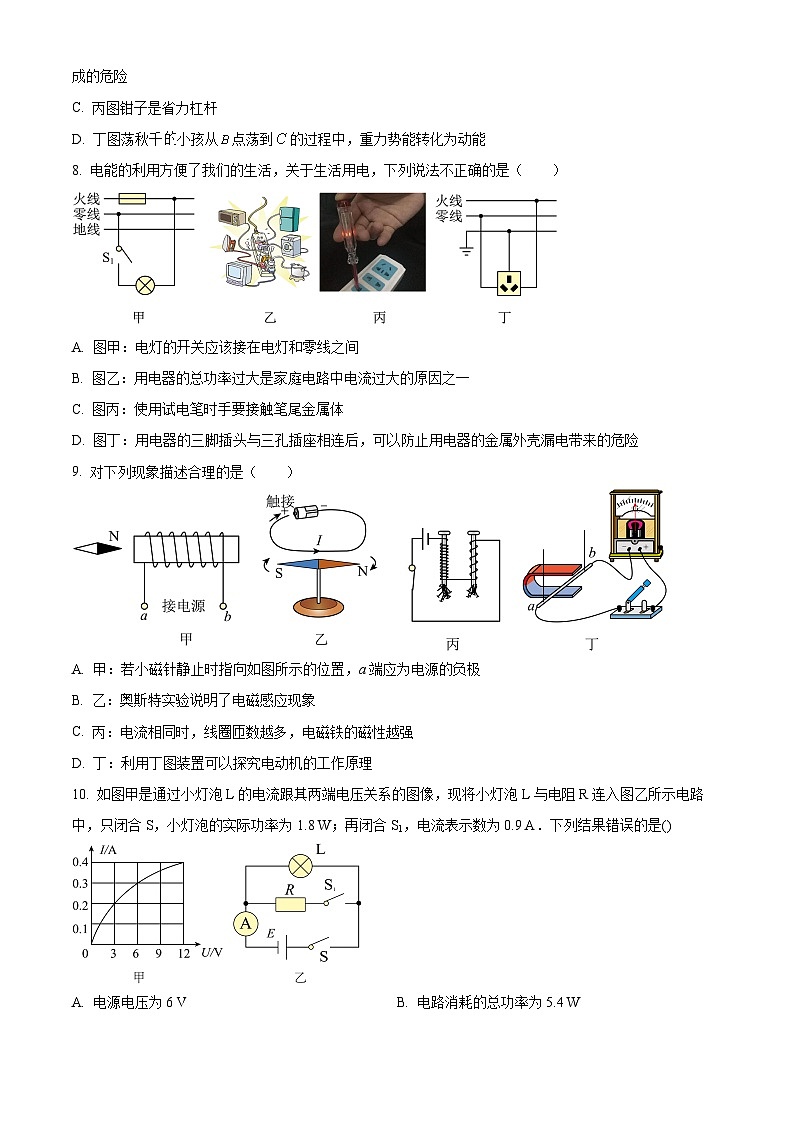

8. 电能的利用方便了我们的生活，关于生活用电，下列说法不正确的是（ ）
A. 图甲：电灯的开关应该接在电灯和零线之间
B. 图乙：用电器的总功率过大是家庭电路中电流过大的原因之一
C. 图丙：使用试电笔时手要接触笔尾金属体
D. 图丁：用电器的三脚插头与三孔插座相连后，可以防止用电器的金属外壳漏电带来的危险
【答案】A
【解析】
【详解】A．图甲：电灯的开关应该接在电灯和火线之间，关灯时可以断开与火线的连接，用电器的开关接在了零线上时，即使断开，用电器仍带电，易发生触电事故，故A错误，符合题意；
B．图乙：短路和过载都是电流过大原因，用电器的总功率过大是家庭电路中电流过大的原因之一，故B正确，不符合题意；
C．图丙：使用试电笔时手要接触笔尾金属体，笔尖接触火线时氖管就能发光，故C正确，不符合题意；
D．图丁：家用电器金属外壳相连接的是地线，这样即使金属外壳带电，电流会通过地线导入大地，防止造成触电事故的发生，用电器的三脚插头与三孔插座相连后，可以防止用电器的金属外壳漏电带来的危险，故D正确，不符合题意。
故选A。
9. 对下列现象描述合理的是（ ）
A. 甲：若小磁针静止时指向如图所示的位置，a端应为电源的负极
B. 乙：奥斯特实验说明了电磁感应现象
C. 丙：电流相同时，线圈匝数越多，电磁铁的磁性越强
D. 丁：利用丁图装置可以探究电动机的工作原理
【答案】C
【解析】
【详解】A．从图甲可以看到，小磁针静止时，小磁针右端是N极，根据同名磁极相互排斥，异名磁极相互吸引，可知通电螺旋管的左端为S极，右端为N极，再根据安培定则，可知电流从a端流入，b端流出，a端为电源的正极，故A不符合题意；
B．从图乙可以看到，通电导线周围有磁场，这是奥斯特实验，说明了电流的磁效应，故B不符合题意；
C．从图丙可以看到，这是一个串联电路，串联电路电流处处相等，流过左右两电磁铁的电流相等，左边的电磁铁线圈匝数较多，吸引的大头针较多，表明左边电磁铁的磁性较强，可知，电流相同时，线圈匝数越多，电磁铁的磁性越强，故C符合题意；
D．从图丁可以看到，闭合开关后，让导体切割磁感线运动，电路会有电流，电流计指针会偏转，这是探究发电机的工作原理，故D不符合题意。
故选C。
10. 如图甲是通过小灯泡L的电流跟其两端电压关系的图像，现将小灯泡L与电阻R连入图乙所示电路中，只闭合S，小灯泡的实际功率为1.8 W；再闭合S1，电流表示数为0.9 A．下列结果错误的是()
A. 电源电压为6 VB. 电路消耗的总功率为5.4 W
C. 通过电阻R的电流为0.6 AD. 电阻R的阻值为20 Ω
【答案】D
【解析】
【详解】A．由电路图可知，灯泡L与电阻R并联，只闭合开关S，电路中只有灯泡L，电流表测电路中的电流，根据图象，当UL=6V，IL=0.3A时，灯泡的实际功率：
PL=ULIL=6V×0.3A=1.8W，
此时电源电压U=UL=6V，故A正确；
B．再闭合S1，灯泡L与电阻R并联，电流表测干路电流，电路消耗的总功率：
P=UI=6V×0.9A=5.4W，
故B正确；
C．因并联电路各支路互不影响，当开关S1闭合时，通过灯泡的电流不变，则通过R的电流
IR=I-IL=0.9A -0.3A =0.6A，
故C正确；
D．由可得，R的阻值：
，
故D错误；
故选D。
二、多选题
11. 如图所示，重为2N的物体A放在水平桌面上，重为5N的物体B挂在动滑轮下，每个滑轮重为1N(不计绳重和摩擦)，B恰好可以匀速下降。现对A施加水平向左的拉力使B上升，当B以0.3m/s的速度匀速上升时，拉力大小为F。下列说法正确的是（ ）
A. B匀速下降时，物体A受到3N的摩擦力
B. 拉力F的大小为4N
C. 拉力F的功率为3.6W
D. B匀速上升0.6m的过程中，拉力F做功2.4J
【答案】BC
【解析】
【详解】A．由图通过动滑轮绳子段数n=3，不计绳重及摩擦时，B拉A的力
FA=(GB+G动)=×(5N+1N)=2N
B匀速下降，物体A匀速向右运动时，受向右的拉力FA和向左的摩擦力作用，则
f=FA=2N
故A错误；
B．当使物体B以0.3m/s的速度上升时，物体A匀速向左运动，受向右的拉力FA、摩擦力和向左的拉力F作用，由于物体A的压力和接触面没有改变，则摩擦力大小不变，所以
F=FA+f=2N+2N=4N
故B正确；
C．绳子自由端移动的速度为
vA=3vB=3×0.3m/s=0.9m/s
所以拉力F功率
P==FvA=4N×0.9m/s=3.6W
故C正确；
D．B匀速上升0.6m的过程中，拉力F做功
WF=Fs=F×3h=4N×3×0.6m=7.2J
故D错误。
故选BC。
12. 关于各图所示的物理实验现象及说明的问题，下列说法正确的是（ ）
A. 图甲：太阳光通过棱镜，被分解成各种颜色的光；说明白光由各种色光混合而成
B. 图乙：小球来回摆动，越靠近低处速度越大；说明重力势能和动能可以相互转化
C. 图丙：迅速下压活塞，硝化棉立即燃烧起来；说明摩擦生热使筒内空气内能增加
D. 图丁：微微加热时锥形瓶中呈现淡淡的紫色；说明固态碘受热先熔化再汽化
【答案】AB
【解析】
【详解】
A．太阳光通过棱镜，是光的色散现象，说明白光是混合光，故A符合题意；
B．单摆来回摆动，上升时动能转化为势能，下降时势能转化为动能，重力势能和动能相互转化，故B符合题意；
C．下压活塞，是压缩气体做功，气体内能增大温度升高，故C不符合题意；
D．固态碘受热时是固态直接变气态升华，故D不符合题意。
故选AB。
13. 有两个定值电阻A和B的电流随两端电压变化关系的图像如图甲所示，则下列判断正确的有（ ）
A. 将A和B串联接在9V电源两端时，电路中的电流为0.5A
B. 将A和B并联接在6V电源两端，10s内电路消耗的电能是60J
C. 定值电阻A的阻值为12Ω
D. 将A与一个滑动变阻器R1串联如图乙所示，保持滑片位置不动，若用电阻B替换电阻A时，电流表和电压表示数都将变大
【答案】ACD
【解析】
【详解】A．将A和B串联接在9V电源两端时，串联电路的电流处处相等，串联电路的总电压等于各部分电压之和，结合图像可知，此时电路电流为0.5A，A和B两端的电压分别为6V和3V，故A正确；
B．将A和B并联接在6V电源两端，根据并联电路的电压特点可知两电阻两端的电压均为6V，从图中可知通过A、B的电流分别为0.5A、1A，根据并联电路的电流特点可知干路电流为
根据W＝UIt可知10s内电路消耗的电能为
故B错误；
C．根据图像数据，利用欧姆定律可知定值电阻A的阻值为
故C正确；
D．根据图像数据，利用欧姆定律可知定值电阻B的阻值为
将A与一个滑动变阻器R1串联如图乙所示，电流表测量电路电流，电压表测量滑动变阻器两端的电压。保持滑片位置不动，若用电阻B替换电阻A时，总电阻变小，根据欧姆定律可知，电路电流变大，根据U＝IR滑可知滑动变阻器两端的电压变大，故电流表的示数变大，电压表示数变大，故D正确。
故选ACD。
三、填空题
14. 2022年11月30日，神舟十五号与神舟十四号的两个乘组在太空“胜利会师”，我国首次实现空间站三船三舱构型以及6名航天员同时在轨飞行。空间站上的太阳能电池板将太阳能转化为电能供其使用，太阳能来自太阳内部持续发生的______（选填“核裂变”或“核聚变”）。进入太空后，宇航员蔡旭哲手中的本子和笔都飞了起来，呈失重状态，与在地球上时相比，本子的质量 ______（选填“变大”、“变小”或“不变”）。
【答案】 ①. 核聚变 ②. 不变
【解析】
【详解】[1]太阳能内部是由于较轻的氢原子核在高温下发生聚变而释放出核能。
[2]因为质量是物体的一种基本属性，与物体的状态、形状、温度、所处的空间位置的变化无关，因此处于失重状态的本子与在地球上时相比，其质量不变。
15. 小明在质地均匀的水平桌面上拉一个木块沿直线运动，木块运动的s-t图像如图所示。根据图像判断，木块在第4s时的速度是______m/s；0~6s木块所受的摩擦力______6~12s木块所受的摩擦力（选填“大于”、“小于”或“等于”）。
【答案】 ①. 0.5 ②. 等于
【解析】
【详解】[1]小明在质地均匀的水平桌面上拉一个木块沿直线运动，木块运动的s-t图像判断可得，物体在0~6s做匀速直线运动，木块在第4s时的速度是
[2]0~6s、6~12s木块都做匀速直线运动，压力大小和接触面的粗糙程度不变，滑动摩擦力不变，在0~6s木块所受的摩擦力等于6~12s木块所受的摩擦力。
16. 在2023年3月17日举办的东昌府区中小学实验教学质量提升工作会中，东昌府区小学实验组展示了“神奇的空气炮”实验。如图所示，将一个两端开口的塑料直筒倾斜放置，下端对着乒乓球，用吹风机沿着塑料筒外侧吹上端开口处，乒乓球就像“炮弹”一样，连续发射出去。这是因为塑料筒上端空气流速大，压强______的缘故（选填“大”或“小”），若飞出的“炮弹”所受外力全部消失，“炮弹”将______。
【答案】 ①. 小 ②. 做匀速直线运动
【解析】
【详解】[1]用吹风机沿着塑料筒外侧吹上端开口处，塑料筒上端空气流速大，压强小，下端压强大，在压强差的作用下，乒乓球就像“炮弹”一样，连续发射出去。
[2]若飞出的“炮弹”所受外力全部消失，根据牛顿第一定律可知，“炮弹”将做匀速直线运动。
17. 在冬季，人接触汽车门把手时会被“电”一下，这是因为汽车行驶时与空气摩擦带了电，若汽车所带电荷与毛皮摩擦过的橡胶棒相同，那么汽车门把手带______电荷（选填“正”或“负”），当人拿静电消除器接触汽车时会有瞬间电流产生，那么静电消除器与汽车接触的部分是______（选填“导体”或“绝缘体”）。
【答案】 ①. 负 ②. 导体
【解析】
【详解】[1]毛皮摩擦过的橡胶棒带负电，汽车所带电荷与毛皮摩擦过的橡胶棒相同，因此汽车门把手带负电荷。
[2]当人拿静电消除器接触汽车时会有瞬间电流产生，说明静电消除器与汽车接触的部分容易导电，是导体。
18. 利用图中的器材，让同一小球从不同高度下滑是在探究物体动能的大小与物体______的关系。该实验中，探究物体的动能是指______（选填“小球A”或“木块B”）的动能。
【答案】 ①. 速度 ②. 小球A
【解析】
【详解】[1]实验中如果让同一小球从不同高度自由释放，则小球到达水平面的速度是不同的，所以让同一小球从不同高度下滑是为了探究物体的动能的大小与物体速度的关系。
[2]实验中研究对象是小球A，所探究物体的动能是指小球A的动能。
四、作图题
19. 如图所示，请画出激光束从三棱镜折射入空气时，法线的位置和折射光线的大致位置。
【答案】
【解析】
【详解】过入射点作垂直于界面的直线即为法线，法线用虚线表示，光从棱镜折射入空气时，折射角大于入射角，找到折射光线的大致位置，如图所示：
20. 请在图所示中作出用一轻质杠杆提起一重物时最省动力F的示意图和F的力臂l。
【答案】
【解析】
【详解】由图可知，图中O点为支点，阻力臂和阻力为定值，由杠杆平衡条件可知，要使得动力F最小，则动力臂l应该最大，连接O、B两点，线段OB即为最大的动力臂，过B点做OB的垂线，根据阻力的方向确定动力的方向为垂直动力臂斜向下。答案如图所示：
五、实验题
21. 图甲是探究“水沸腾时温度变化的特点”的实验装置：
（1）实验器材的组装顺序为______（选填“自下而上”或“自上而下”）；
（2）甲图中有一处明显的错误是______；
（3）水沸腾时，继续对水加热，水的温度_______ （选填“升高”、“降低”或“不变”）；由图乙可知水的沸点是______℃，此时的大气压强______（选填“高于”、“低于”或“等于”）1 标准大气压。
【答案】 ①. 自下而上 ②. 温度计玻璃泡碰到容器壁 ③. 不变 ④. 98 ⑤. 低于
【解析】
【详解】（1）[1]实验室用酒精灯加热时，需要用酒精灯火焰的外焰，所以要先固定好酒精灯后，再固定石棉网的位置，而温度计的玻璃泡不能接触容器底和容器壁，所以要先固定好烧杯，再固定温度计，所以实验器材组装的顺序要“自下而上”。
（2）[2]温度计在使用时，温度计的玻璃泡不能与容器底或容器壁接触，图中温度计的玻璃泡与容器壁接触。
（3）[3]液体沸腾的特点：持续吸热，温度保持不变。
[4]由题可知，继续加热时，水温保持98℃不变，即沸点为98℃，小于1标准大气压下水的沸点，说明此时的大气压低于1标准大气压。
22. 完成下列与实验 “探究凸透镜成像规律”有关的问题。
（1）安装好器材，并调整光屏、凸透镜和烛焰的中心大致在______。若在某位置处观察到光屏上呈等大倒立清晰的像，测得蜡烛到光屏的距离为 40cm，则此凸透镜的焦距 f= ______cm；
（2）如图，保持蜡烛位置不变，移动透镜至 16cm刻度线处，则人眼用图中______（选填“A”、“B”或“C”）的方式能观察到烛焰的像。如图，在烛焰和凸透镜之间放一副眼镜，发现光屏上的像由清晰变模糊了，将光屏向靠近透镜的方向移动适当距离后，光屏上再次呈现清晰的像，则该眼镜是______（选填“近视”或“远视”）眼镜；
（3）当光屏上出现清晰实像时，将凸透镜向上移动，则光屏上的像将向______（选填“上”或“下”）移动。
【答案】 ①. 同一高度 ②. 20 ③. B ④. 远视 ⑤. 下
【解析】
【详解】（1）[1]安装好器材，并调整光屏、凸透镜和烛焰的中心大致在同一高度，目的是使像成在光屏中央。
[2]物体在2倍焦距时成等大倒立的实像，即
u=2f=40cm
则f=20cm。
（2）[3]保持蜡烛位置不变，移动透镜至 16cm刻度线处，此时物体位于一倍焦距以内，成像在蜡烛的左侧，应在B位置观察。
[4]在烛焰和凸透镜之间放一副眼镜，发现光屏上的像由清晰变模糊了，将光屏向靠近透镜的方向移动适当距离后，光屏上再次呈现清晰的像，说明这副眼镜对光线具有会聚作用，是凸透镜，所以是远视眼镜。
（3）[5]凸透镜成实像时像上下颠倒，当光屏上出现清晰实像时，将凸透镜向上移动，则光屏上的像将向下移动。
23. 在“测量小灯泡电阻”的实验中，小敏同学设计了如图甲所示的电路，电源电压恒为，小灯泡的额定电压为。
（1）请你用笔画线代替导线将图甲所示的电路连接完整______；（要求：滑动变阻器滑片向左移动时小灯泡变亮，且导线不交叉）
（2）连接好电路后，闭合开关，小敏移动滑片，发现小灯泡不亮，电压表无示数，电流表有示数，则故障原因可能是______（选填“小灯泡短路”或“小灯泡断路”）；
（3）排除故障后，移动滑片到某一位置，电压表的示数如图乙所示，是______V，要测量小灯泡正常发光时的电流，应将图甲中滑动变阻器的滑片向______（选填“左”或“右”）移动；
（4）小敏根据测得的数据绘制了小灯泡的I-U图象如图丙所示，小灯泡正常发光时的电阻是______Ω，通过计算发现灯丝电阻大小在变化，这主要是因为______ 。
【答案】 ①. 见解析 ②. 小灯泡短路 ③. 1.8 ④. 左 ⑤. 5 ⑥. 灯丝电阻受温度影响
【解析】
【详解】（1）[1]测量小灯泡电阻的实验中，电压表应与灯泡并联；滑动变阻器应“一上一下”串联接入电路中，由题知，滑片向左移动时灯泡变亮，说明电路中电流变大，变阻器连入阻值变小，故应将其左下接线柱接入电路中，如图所示：
（2）[2]若小灯泡短路，灯泡不亮，电压表没有示数，电路为通路，电流表有示数，符合题意；若小灯泡断路，电流表没有示数，电压表串联在电路中测电源电压，电压表有示数，不符合题意，因此故障原因可能是小灯泡短路。
（3）[3]图乙中，电压表选用小量程，分度值为，读数为。
[4]灯在额定电压下正常发光，小于灯的额定电压，应增大灯的电压，根据串联电路电压的规律，应减小变阻器的电压，由分压原理，应减小变阻器连入电路中的电阻大小，应将图甲中滑动变阻器的滑片向左端移动，使电压表的示数为。
（4）[5][6]根据绘制的图丙所示图像知，灯在额定电压下的电流为，由欧姆定律可知小灯泡正常发光时的电阻为
通过计算发现灯丝电阻大小在变化，这主要是因为灯丝电阻受温度影响，温度越高，灯丝电阻越大。
六、计算题
24. 某型号电热水壶，其铭牌标示如表所示。在额定电压下，用热水壶烧水；在一标准大气压下，将一满壶水从23℃加热至沸腾。[c水=4.2×103J/(kg·℃)，ρ水=1.0×103kg/m3]，求：
（1）水吸收的热量？
（2）若发热体产生的热量全部被水吸收，需加热多少s？
【答案】（1）6.468×105J；（2）588s
【解析】
【详解】解：（1）由可知，水的质量为
m=ρ水V=1.0×103kg/m3×2×10﹣3m3=2kg
一标准大气压下，水的沸点为100℃，
水吸收的热量
Q吸=c水mΔt=4.2×103J/(kg·℃)×2kg×（100℃﹣23℃）=6.468×105J
（2）由发热体产生的热量全部被水吸收可知，电热水壶消耗的电能
W=Q吸=6.468×105J
由可知，加热需要的时
答：（1）水吸收的热量为6.468×105J；
（2）若发热体产生的热量全部被水吸收，需加热588s。
25. 2023年2月水陆两栖飞行器“同济飞鱼”的首次亮相，引来了《新科学家》、北美NewAtlas等国际科技杂志的争相报道。“同济飞鱼”是由同济大学上海自主智能无人系统科学中心研发的创新成果，它在空中可以像无人机一样飞行，入水后像潜水器一样运行。它的质量为1.63千克，可在水下巡游约40分钟。（g取10N/kg，水的密度为1.0×103kg/m3）
（1）某一时刻“同济飞鱼”的操控显示器显示，它受到的液体压强为1.5×106Pa，此时“同济飞鱼”所处的深度是多少米？
（2）计划给“同济飞鱼”安装一个微型摄像机收集水下信息，已知微型摄像机镜头的表面积约为4cm2，则当它下潜至上题中的深度时，微型摄像机的镜头表面受到的压力是多少牛？
（3）为进一步开发“同济飞鱼”向水下运送物品的功能，在某次测试中，“同济飞鱼”悬挂着一个实心物块从水面上方匀速下降，直至全部没入水中，如图乙所示是绳的拉力随时间t变化的图像（不计水的阻力），求物块的密度。
【答案】（1）150m；（2）600N；（3）2.8×103kg/m3
【解析】
【详解】解：（1）由p=ρgh可知，此时“同济飞鱼”所处的深度
（2）由可知，微型摄像机的镜头表面受到的压力
F=pS=1.5×106Pa×4×10-4m2=600N
（3）由图乙可知，当物块没有浸入水中时，物块的重力等于绳的拉力，即
G=F1=14N
当物块浸没在水中时，绳的拉力F2=9N，由G=mg可知，物块的质量
物块浸没中水中时受到的浮力
F浮=G-F2=14N-9V=5N
由F浮=ρ液gV排可知，物块浸没在水中排开水的体积
物块浸没在水中时，物块排开水的体积等于物块自身的体积，即
V=V排=5×10-4m3
物块的密度
答：（1）“同济飞鱼”所处的深度是150m；
（2）微型摄像机的镜头表面受到的压力是600N；
（3）物块的密度为2.8×103kg/m3。
26. 如图所示的电路中，电源电压恒定为6V，灯泡L上标有“6V 3.6W”字样（灯丝电阻不变），定值电阻R1阻值为20Ω，滑动变阻器R2的规格为“30Ω 1A”，电流表量程为0~0.6A，电压表量程为0~15V，求：
（1）小灯泡L的电阻；
（2）闭合开关S，断开开关S1、S2，电流表示数为0.3A，此时滑动变阻器R2连入电路的阻值；
（3）闭合开关S、S1、S2，滑动变阻器的滑片滑至最右端，电流表的示数；
（4）在电路各元件安全的情况下，调整开关S、S1、S2的开闭状态，并移动滑动变阻器的滑片，求整个电路消耗的最小电功率。
【答案】（1）10Ω；（2）10Ω；（3）0.5A；（4）0.9W
【解析】
【详解】解：（1）由可知，小灯泡的电阻
（2）闭合开关S、断开开关S1、S2，灯泡L与滑动变阻器R2串联，电压表测灯泡两端的电压，电流表测电路中的电流，由欧姆定律可知，此时电路中的总电阻
由串联电路的电阻特点可知，此时滑动变阻器R2连入电路的阻值
R2=R总-RL=20Ω-10Ω=10Ω
（3）闭合开关S、S1、S2，定值电阻R1与滑动变阻器R2并联，电流表测干路电流，由并联电路的电压特点可知，定值电阻R1两端的电压
通过R1的电流
通过R2的电流
则干路电流为
I=I1+I2=0.3A+0.2A=0.5A
（4）有题目可知R2的最大值比R1大，根据串联和并联电路电阻的特点可知，当闭合S时且滑片在右端时电路的总电阻最大，电源电压一定，由可知，此时电路的总功率最小，为
答：（1）小灯泡L的电阻为10Ω；
（2）滑动变阻器R2连入电路的阻值为10Ω；
（3）闭合开关S、S1、S2，滑动变阻器的滑片滑至最右端，电流表的示数为0.5A；
（4）整个电路消耗的最小电功率为0.9W。型号：XX﹣88
额定电压：220V
额定功率：1100W
水壶的容积：2L
频率：50Hz
1. 观察身边的物理现象，下列估测最接近实际的是（ ）
A. 一名中学生的重力大约是100N
B. 成人步行的速度约为4km/h
C. 人体感觉最舒适的温度是37℃
D. 我们身边的大气压强约为10000Pa
【答案】B
【解析】
【详解】A．一个中学生受到的重力大约是500N，故A不符合题意；
B．成人步行的速度约为
1.1m/s＝1.1×3.6km/h≈4km/h
故B符合题意；
C．人体感觉最舒适的温度约为23℃，故C不符合题意；
D．我们身边的大气压强接近标准大气压，即大约是100000Pa，故D不符合题意。
故选B。
2. 如图所示是探究声现象四种实验情景，下列说法正确的是（ ）
A. 甲实验说明音叉的振幅越大，音调越高
B. 乙实验说明钢尺振动的频率越高，响度越大
C. 丙实验说明声音的传播需要介质
D. 戴上防噪声耳罩，可以在声源处减弱噪声
【答案】C
【解析】
【详解】A．甲实验说明音叉的振幅越大，响度越大。故A错误；
B．乙实验说明钢尺振动的频率越高，音调越高。故B错误；
C．丙实验说明声音的传播需要介质，真空不能传声。故C正确；
D．戴上防噪声耳罩是在人耳处减弱噪声。故D错误。
故选C。
3. 如图所示的现象中，属于光的折射的是（ ）
A. “折断”的铅笔B. 日偏食现象
C. 手影的形成D. 水中倒影
【答案】A
【解析】
【分析】
【详解】A.“折断”的铅笔，是光由水中斜射入空气时发生折射，折射光线远离法线向水面偏折造成的，是光的折射现象，故A符合题意；
B.日食奇观，是光沿直线传播形成的，故B不符合题意。
C.手影是光沿直线传播形成的现象，故C不符合题意；
D.水中倒影，属于平面镜成像，是由光的反射形成的，故D不符合题意。
故选A。
4. 关于图中所示的热现象，说法正确的是（ ）
A. 图甲是探究海波熔化时温度的变化规律实验装置，安装器材应按照自上而下的顺序
B. 图乙中，将炙热的铁水浇在冰块上，炙热的铁水具有内能，冰冷的冰块没有内能
C. 图丙所示实验，能量转化与汽油机做功冲程相同，都是机械能转化为内能
D. 图丁说明：在热机的能量损失中，废气带走的能量最多，设法利用废气的能量，是提高燃料利用率的重要措施
【答案】D
【解析】
【详解】A．酒精灯需用外焰加热，所以要放好酒精灯，再固定铁圈的高度，图甲组装器材应按照自下而上的顺序，故A错误；
B．任何物体在任何情况下都具有内能，冰冷的冰块也有内能，故B错误；
C．汽油机压缩冲程是机械能转化为内能，图丙中能量转化是机械能转化为内能，故C错误；
D．根据提高热机效率的方法可知，热机工作过程中存在的各种形式的能量损失，其中废气带走的能量最多，设法利用废气的能量，是提高燃料利用率的重要措施，故D正确。
故选D。
5. 在蹦床比赛中，运动员从高处落到蹦床上又被弹起，该过程中有关机械能及其转化的说法正确的是（ ）
A. 运动员上升到最高点时重力势能为零
B. 运动员下降过程中机械能增大
C. 运动员从高处下落到蹦床前，重力势能转化为动能
D. 运动员弹离蹦床后，上升的过程中弹性势能转化为动能
【答案】C
【解析】
【分析】
【详解】A．运动员上升过程高度变大，重力势能增加，在最高点时重力势能最大，故A错误；
BC．运动员在空中下落过程中（未接触蹦床前），不计空气阻力，重力势能转化为动能，机械能不变，故B错误，C正确；
D．运动员离开蹦床后上升过程中，上升的过程中动能转化为重力势能，故D错误。
故选C。
6. 汽车在公路上加速行驶，下列描述正确的是（ ）
A. 汽车速度越大，汽车的惯性越大
B. 汽车前行紧急刹车时，乘客身体将向后倾
C. 汽车的牵引力与汽车受到的阻力是一对平衡力
D. 汽车受到的支持力与汽车对地面的压力是一对相互作用力
【答案】D
【解析】
【详解】A．惯性与速度无关，只与质量有关，物体质量越大惯性越大，A错误；
B．汽车前行紧急刹车时，由于乘客具有惯性，身体将向前倾，B错误；
C．汽车在公路上加速行驶，汽车的牵引力大于汽车受到的阻力，因此汽车的牵引力与汽车受到的阻力是一对非平衡力，C错误；
D．汽车受到的支持力与汽车对地面的压力是一对相互作用力，D正确。
故选D。
7. 生活中处处有物理，下列分析中错误的是（ ）
A. 甲图破窗锤的敲击端做成锥状是利用减小受力面积来增大压强
B. 乙图在火车站站台候车时，人必须站在安全线以外，是为了避免列车驶过时空气流速增大压强减小造成的危险
C. 丙图钳子是省力杠杆
D. 丁图荡秋千的小孩从点荡到的过程中，重力势能转化为动能
【答案】D
【解析】
【详解】A．破窗锤的敲击端做成锥状是利用减小受力面积的方法来增大压强的，故A正确，不符合题意；
B．当列车驶进站台时，会带动人和车之间的空气流动速度加快，根据流体压强与流速的关系可知：安全线以内的地方空气流速增大，压强减小，而此时人外侧的空气流动速度慢，根据流体压强与流速的关系可知，人外侧空气流速慢压强大，而内侧流速快压强小，会产生一个向内侧的压强差，将人推向火车，易出现危险，故B正确，不符合题意；
C．钳子在使用时，动力臂大于阻力臂，为省力杠杆，故C正确，不符合题意；
D．小孩从点荡到点的过程中，质量不变，速度减小，动能减小，到达点动能最小；高度增加，重力势能增加，到达点重力势能最大，此过程中动能转化为重力势能，故D错误，符合题意。
故选。
8. 电能的利用方便了我们的生活，关于生活用电，下列说法不正确的是（ ）
A. 图甲：电灯的开关应该接在电灯和零线之间
B. 图乙：用电器的总功率过大是家庭电路中电流过大的原因之一
C. 图丙：使用试电笔时手要接触笔尾金属体
D. 图丁：用电器的三脚插头与三孔插座相连后，可以防止用电器的金属外壳漏电带来的危险
【答案】A
【解析】
【详解】A．图甲：电灯的开关应该接在电灯和火线之间，关灯时可以断开与火线的连接，用电器的开关接在了零线上时，即使断开，用电器仍带电，易发生触电事故，故A错误，符合题意；
B．图乙：短路和过载都是电流过大原因，用电器的总功率过大是家庭电路中电流过大的原因之一，故B正确，不符合题意；
C．图丙：使用试电笔时手要接触笔尾金属体，笔尖接触火线时氖管就能发光，故C正确，不符合题意；
D．图丁：家用电器金属外壳相连接的是地线，这样即使金属外壳带电，电流会通过地线导入大地，防止造成触电事故的发生，用电器的三脚插头与三孔插座相连后，可以防止用电器的金属外壳漏电带来的危险，故D正确，不符合题意。
故选A。
9. 对下列现象描述合理的是（ ）
A. 甲：若小磁针静止时指向如图所示的位置，a端应为电源的负极
B. 乙：奥斯特实验说明了电磁感应现象
C. 丙：电流相同时，线圈匝数越多，电磁铁的磁性越强
D. 丁：利用丁图装置可以探究电动机的工作原理
【答案】C
【解析】
【详解】A．从图甲可以看到，小磁针静止时，小磁针右端是N极，根据同名磁极相互排斥，异名磁极相互吸引，可知通电螺旋管的左端为S极，右端为N极，再根据安培定则，可知电流从a端流入，b端流出，a端为电源的正极，故A不符合题意；
B．从图乙可以看到，通电导线周围有磁场，这是奥斯特实验，说明了电流的磁效应，故B不符合题意；
C．从图丙可以看到，这是一个串联电路，串联电路电流处处相等，流过左右两电磁铁的电流相等，左边的电磁铁线圈匝数较多，吸引的大头针较多，表明左边电磁铁的磁性较强，可知，电流相同时，线圈匝数越多，电磁铁的磁性越强，故C符合题意；
D．从图丁可以看到，闭合开关后，让导体切割磁感线运动，电路会有电流，电流计指针会偏转，这是探究发电机的工作原理，故D不符合题意。
故选C。
10. 如图甲是通过小灯泡L的电流跟其两端电压关系的图像，现将小灯泡L与电阻R连入图乙所示电路中，只闭合S，小灯泡的实际功率为1.8 W；再闭合S1，电流表示数为0.9 A．下列结果错误的是()
A. 电源电压为6 VB. 电路消耗的总功率为5.4 W
C. 通过电阻R的电流为0.6 AD. 电阻R的阻值为20 Ω
【答案】D
【解析】
【详解】A．由电路图可知，灯泡L与电阻R并联，只闭合开关S，电路中只有灯泡L，电流表测电路中的电流，根据图象，当UL=6V，IL=0.3A时，灯泡的实际功率：
PL=ULIL=6V×0.3A=1.8W，
此时电源电压U=UL=6V，故A正确；
B．再闭合S1，灯泡L与电阻R并联，电流表测干路电流，电路消耗的总功率：
P=UI=6V×0.9A=5.4W，
故B正确；
C．因并联电路各支路互不影响，当开关S1闭合时，通过灯泡的电流不变，则通过R的电流
IR=I-IL=0.9A -0.3A =0.6A，
故C正确；
D．由可得，R的阻值：
，
故D错误；
故选D。
二、多选题
11. 如图所示，重为2N的物体A放在水平桌面上，重为5N的物体B挂在动滑轮下，每个滑轮重为1N(不计绳重和摩擦)，B恰好可以匀速下降。现对A施加水平向左的拉力使B上升，当B以0.3m/s的速度匀速上升时，拉力大小为F。下列说法正确的是（ ）
A. B匀速下降时，物体A受到3N的摩擦力
B. 拉力F的大小为4N
C. 拉力F的功率为3.6W
D. B匀速上升0.6m的过程中，拉力F做功2.4J
【答案】BC
【解析】
【详解】A．由图通过动滑轮绳子段数n=3，不计绳重及摩擦时，B拉A的力
FA=(GB+G动)=×(5N+1N)=2N
B匀速下降，物体A匀速向右运动时，受向右的拉力FA和向左的摩擦力作用，则
f=FA=2N
故A错误；
B．当使物体B以0.3m/s的速度上升时，物体A匀速向左运动，受向右的拉力FA、摩擦力和向左的拉力F作用，由于物体A的压力和接触面没有改变，则摩擦力大小不变，所以
F=FA+f=2N+2N=4N
故B正确；
C．绳子自由端移动的速度为
vA=3vB=3×0.3m/s=0.9m/s
所以拉力F功率
P==FvA=4N×0.9m/s=3.6W
故C正确；
D．B匀速上升0.6m的过程中，拉力F做功
WF=Fs=F×3h=4N×3×0.6m=7.2J
故D错误。
故选BC。
12. 关于各图所示的物理实验现象及说明的问题，下列说法正确的是（ ）
A. 图甲：太阳光通过棱镜，被分解成各种颜色的光；说明白光由各种色光混合而成
B. 图乙：小球来回摆动，越靠近低处速度越大；说明重力势能和动能可以相互转化
C. 图丙：迅速下压活塞，硝化棉立即燃烧起来；说明摩擦生热使筒内空气内能增加
D. 图丁：微微加热时锥形瓶中呈现淡淡的紫色；说明固态碘受热先熔化再汽化
【答案】AB
【解析】
【详解】
A．太阳光通过棱镜，是光的色散现象，说明白光是混合光，故A符合题意；
B．单摆来回摆动，上升时动能转化为势能，下降时势能转化为动能，重力势能和动能相互转化，故B符合题意；
C．下压活塞，是压缩气体做功，气体内能增大温度升高，故C不符合题意；
D．固态碘受热时是固态直接变气态升华，故D不符合题意。
故选AB。
13. 有两个定值电阻A和B的电流随两端电压变化关系的图像如图甲所示，则下列判断正确的有（ ）
A. 将A和B串联接在9V电源两端时，电路中的电流为0.5A
B. 将A和B并联接在6V电源两端，10s内电路消耗的电能是60J
C. 定值电阻A的阻值为12Ω
D. 将A与一个滑动变阻器R1串联如图乙所示，保持滑片位置不动，若用电阻B替换电阻A时，电流表和电压表示数都将变大
【答案】ACD
【解析】
【详解】A．将A和B串联接在9V电源两端时，串联电路的电流处处相等，串联电路的总电压等于各部分电压之和，结合图像可知，此时电路电流为0.5A，A和B两端的电压分别为6V和3V，故A正确；
B．将A和B并联接在6V电源两端，根据并联电路的电压特点可知两电阻两端的电压均为6V，从图中可知通过A、B的电流分别为0.5A、1A，根据并联电路的电流特点可知干路电流为
根据W＝UIt可知10s内电路消耗的电能为
故B错误；
C．根据图像数据，利用欧姆定律可知定值电阻A的阻值为
故C正确；
D．根据图像数据，利用欧姆定律可知定值电阻B的阻值为
将A与一个滑动变阻器R1串联如图乙所示，电流表测量电路电流，电压表测量滑动变阻器两端的电压。保持滑片位置不动，若用电阻B替换电阻A时，总电阻变小，根据欧姆定律可知，电路电流变大，根据U＝IR滑可知滑动变阻器两端的电压变大，故电流表的示数变大，电压表示数变大，故D正确。
故选ACD。
三、填空题
14. 2022年11月30日，神舟十五号与神舟十四号的两个乘组在太空“胜利会师”，我国首次实现空间站三船三舱构型以及6名航天员同时在轨飞行。空间站上的太阳能电池板将太阳能转化为电能供其使用，太阳能来自太阳内部持续发生的______（选填“核裂变”或“核聚变”）。进入太空后，宇航员蔡旭哲手中的本子和笔都飞了起来，呈失重状态，与在地球上时相比，本子的质量 ______（选填“变大”、“变小”或“不变”）。
【答案】 ①. 核聚变 ②. 不变
【解析】
【详解】[1]太阳能内部是由于较轻的氢原子核在高温下发生聚变而释放出核能。
[2]因为质量是物体的一种基本属性，与物体的状态、形状、温度、所处的空间位置的变化无关，因此处于失重状态的本子与在地球上时相比，其质量不变。
15. 小明在质地均匀的水平桌面上拉一个木块沿直线运动，木块运动的s-t图像如图所示。根据图像判断，木块在第4s时的速度是______m/s；0~6s木块所受的摩擦力______6~12s木块所受的摩擦力（选填“大于”、“小于”或“等于”）。
【答案】 ①. 0.5 ②. 等于
【解析】
【详解】[1]小明在质地均匀的水平桌面上拉一个木块沿直线运动，木块运动的s-t图像判断可得，物体在0~6s做匀速直线运动，木块在第4s时的速度是
[2]0~6s、6~12s木块都做匀速直线运动，压力大小和接触面的粗糙程度不变，滑动摩擦力不变，在0~6s木块所受的摩擦力等于6~12s木块所受的摩擦力。
16. 在2023年3月17日举办的东昌府区中小学实验教学质量提升工作会中，东昌府区小学实验组展示了“神奇的空气炮”实验。如图所示，将一个两端开口的塑料直筒倾斜放置，下端对着乒乓球，用吹风机沿着塑料筒外侧吹上端开口处，乒乓球就像“炮弹”一样，连续发射出去。这是因为塑料筒上端空气流速大，压强______的缘故（选填“大”或“小”），若飞出的“炮弹”所受外力全部消失，“炮弹”将______。
【答案】 ①. 小 ②. 做匀速直线运动
【解析】
【详解】[1]用吹风机沿着塑料筒外侧吹上端开口处，塑料筒上端空气流速大，压强小，下端压强大，在压强差的作用下，乒乓球就像“炮弹”一样，连续发射出去。
[2]若飞出的“炮弹”所受外力全部消失，根据牛顿第一定律可知，“炮弹”将做匀速直线运动。
17. 在冬季，人接触汽车门把手时会被“电”一下，这是因为汽车行驶时与空气摩擦带了电，若汽车所带电荷与毛皮摩擦过的橡胶棒相同，那么汽车门把手带______电荷（选填“正”或“负”），当人拿静电消除器接触汽车时会有瞬间电流产生，那么静电消除器与汽车接触的部分是______（选填“导体”或“绝缘体”）。
【答案】 ①. 负 ②. 导体
【解析】
【详解】[1]毛皮摩擦过的橡胶棒带负电，汽车所带电荷与毛皮摩擦过的橡胶棒相同，因此汽车门把手带负电荷。
[2]当人拿静电消除器接触汽车时会有瞬间电流产生，说明静电消除器与汽车接触的部分容易导电，是导体。
18. 利用图中的器材，让同一小球从不同高度下滑是在探究物体动能的大小与物体______的关系。该实验中，探究物体的动能是指______（选填“小球A”或“木块B”）的动能。
【答案】 ①. 速度 ②. 小球A
【解析】
【详解】[1]实验中如果让同一小球从不同高度自由释放，则小球到达水平面的速度是不同的，所以让同一小球从不同高度下滑是为了探究物体的动能的大小与物体速度的关系。
[2]实验中研究对象是小球A，所探究物体的动能是指小球A的动能。
四、作图题
19. 如图所示，请画出激光束从三棱镜折射入空气时，法线的位置和折射光线的大致位置。
【答案】
【解析】
【详解】过入射点作垂直于界面的直线即为法线，法线用虚线表示，光从棱镜折射入空气时，折射角大于入射角，找到折射光线的大致位置，如图所示：
20. 请在图所示中作出用一轻质杠杆提起一重物时最省动力F的示意图和F的力臂l。
【答案】
【解析】
【详解】由图可知，图中O点为支点，阻力臂和阻力为定值，由杠杆平衡条件可知，要使得动力F最小，则动力臂l应该最大，连接O、B两点，线段OB即为最大的动力臂，过B点做OB的垂线，根据阻力的方向确定动力的方向为垂直动力臂斜向下。答案如图所示：
五、实验题
21. 图甲是探究“水沸腾时温度变化的特点”的实验装置：
（1）实验器材的组装顺序为______（选填“自下而上”或“自上而下”）；
（2）甲图中有一处明显的错误是______；
（3）水沸腾时，继续对水加热，水的温度_______ （选填“升高”、“降低”或“不变”）；由图乙可知水的沸点是______℃，此时的大气压强______（选填“高于”、“低于”或“等于”）1 标准大气压。
【答案】 ①. 自下而上 ②. 温度计玻璃泡碰到容器壁 ③. 不变 ④. 98 ⑤. 低于
【解析】
【详解】（1）[1]实验室用酒精灯加热时，需要用酒精灯火焰的外焰，所以要先固定好酒精灯后，再固定石棉网的位置，而温度计的玻璃泡不能接触容器底和容器壁，所以要先固定好烧杯，再固定温度计，所以实验器材组装的顺序要“自下而上”。
（2）[2]温度计在使用时，温度计的玻璃泡不能与容器底或容器壁接触，图中温度计的玻璃泡与容器壁接触。
（3）[3]液体沸腾的特点：持续吸热，温度保持不变。
[4]由题可知，继续加热时，水温保持98℃不变，即沸点为98℃，小于1标准大气压下水的沸点，说明此时的大气压低于1标准大气压。
22. 完成下列与实验 “探究凸透镜成像规律”有关的问题。
（1）安装好器材，并调整光屏、凸透镜和烛焰的中心大致在______。若在某位置处观察到光屏上呈等大倒立清晰的像，测得蜡烛到光屏的距离为 40cm，则此凸透镜的焦距 f= ______cm；
（2）如图，保持蜡烛位置不变，移动透镜至 16cm刻度线处，则人眼用图中______（选填“A”、“B”或“C”）的方式能观察到烛焰的像。如图，在烛焰和凸透镜之间放一副眼镜，发现光屏上的像由清晰变模糊了，将光屏向靠近透镜的方向移动适当距离后，光屏上再次呈现清晰的像，则该眼镜是______（选填“近视”或“远视”）眼镜；
（3）当光屏上出现清晰实像时，将凸透镜向上移动，则光屏上的像将向______（选填“上”或“下”）移动。
【答案】 ①. 同一高度 ②. 20 ③. B ④. 远视 ⑤. 下
【解析】
【详解】（1）[1]安装好器材，并调整光屏、凸透镜和烛焰的中心大致在同一高度，目的是使像成在光屏中央。
[2]物体在2倍焦距时成等大倒立的实像，即
u=2f=40cm
则f=20cm。
（2）[3]保持蜡烛位置不变，移动透镜至 16cm刻度线处，此时物体位于一倍焦距以内，成像在蜡烛的左侧，应在B位置观察。
[4]在烛焰和凸透镜之间放一副眼镜，发现光屏上的像由清晰变模糊了，将光屏向靠近透镜的方向移动适当距离后，光屏上再次呈现清晰的像，说明这副眼镜对光线具有会聚作用，是凸透镜，所以是远视眼镜。
（3）[5]凸透镜成实像时像上下颠倒，当光屏上出现清晰实像时，将凸透镜向上移动，则光屏上的像将向下移动。
23. 在“测量小灯泡电阻”的实验中，小敏同学设计了如图甲所示的电路，电源电压恒为，小灯泡的额定电压为。
（1）请你用笔画线代替导线将图甲所示的电路连接完整______；（要求：滑动变阻器滑片向左移动时小灯泡变亮，且导线不交叉）
（2）连接好电路后，闭合开关，小敏移动滑片，发现小灯泡不亮，电压表无示数，电流表有示数，则故障原因可能是______（选填“小灯泡短路”或“小灯泡断路”）；
（3）排除故障后，移动滑片到某一位置，电压表的示数如图乙所示，是______V，要测量小灯泡正常发光时的电流，应将图甲中滑动变阻器的滑片向______（选填“左”或“右”）移动；
（4）小敏根据测得的数据绘制了小灯泡的I-U图象如图丙所示，小灯泡正常发光时的电阻是______Ω，通过计算发现灯丝电阻大小在变化，这主要是因为______ 。
【答案】 ①. 见解析 ②. 小灯泡短路 ③. 1.8 ④. 左 ⑤. 5 ⑥. 灯丝电阻受温度影响
【解析】
【详解】（1）[1]测量小灯泡电阻的实验中，电压表应与灯泡并联；滑动变阻器应“一上一下”串联接入电路中，由题知，滑片向左移动时灯泡变亮，说明电路中电流变大，变阻器连入阻值变小，故应将其左下接线柱接入电路中，如图所示：
（2）[2]若小灯泡短路，灯泡不亮，电压表没有示数，电路为通路，电流表有示数，符合题意；若小灯泡断路，电流表没有示数，电压表串联在电路中测电源电压，电压表有示数，不符合题意，因此故障原因可能是小灯泡短路。
（3）[3]图乙中，电压表选用小量程，分度值为，读数为。
[4]灯在额定电压下正常发光，小于灯的额定电压，应增大灯的电压，根据串联电路电压的规律，应减小变阻器的电压，由分压原理，应减小变阻器连入电路中的电阻大小，应将图甲中滑动变阻器的滑片向左端移动，使电压表的示数为。
（4）[5][6]根据绘制的图丙所示图像知，灯在额定电压下的电流为，由欧姆定律可知小灯泡正常发光时的电阻为
通过计算发现灯丝电阻大小在变化，这主要是因为灯丝电阻受温度影响，温度越高，灯丝电阻越大。
六、计算题
24. 某型号电热水壶，其铭牌标示如表所示。在额定电压下，用热水壶烧水；在一标准大气压下，将一满壶水从23℃加热至沸腾。[c水=4.2×103J/(kg·℃)，ρ水=1.0×103kg/m3]，求：
（1）水吸收的热量？
（2）若发热体产生的热量全部被水吸收，需加热多少s？
【答案】（1）6.468×105J；（2）588s
【解析】
【详解】解：（1）由可知，水的质量为
m=ρ水V=1.0×103kg/m3×2×10﹣3m3=2kg
一标准大气压下，水的沸点为100℃，
水吸收的热量
Q吸=c水mΔt=4.2×103J/(kg·℃)×2kg×（100℃﹣23℃）=6.468×105J
（2）由发热体产生的热量全部被水吸收可知，电热水壶消耗的电能
W=Q吸=6.468×105J
由可知，加热需要的时
答：（1）水吸收的热量为6.468×105J；
（2）若发热体产生的热量全部被水吸收，需加热588s。
25. 2023年2月水陆两栖飞行器“同济飞鱼”的首次亮相，引来了《新科学家》、北美NewAtlas等国际科技杂志的争相报道。“同济飞鱼”是由同济大学上海自主智能无人系统科学中心研发的创新成果，它在空中可以像无人机一样飞行，入水后像潜水器一样运行。它的质量为1.63千克，可在水下巡游约40分钟。（g取10N/kg，水的密度为1.0×103kg/m3）
（1）某一时刻“同济飞鱼”的操控显示器显示，它受到的液体压强为1.5×106Pa，此时“同济飞鱼”所处的深度是多少米？
（2）计划给“同济飞鱼”安装一个微型摄像机收集水下信息，已知微型摄像机镜头的表面积约为4cm2，则当它下潜至上题中的深度时，微型摄像机的镜头表面受到的压力是多少牛？
（3）为进一步开发“同济飞鱼”向水下运送物品的功能，在某次测试中，“同济飞鱼”悬挂着一个实心物块从水面上方匀速下降，直至全部没入水中，如图乙所示是绳的拉力随时间t变化的图像（不计水的阻力），求物块的密度。
【答案】（1）150m；（2）600N；（3）2.8×103kg/m3
【解析】
【详解】解：（1）由p=ρgh可知，此时“同济飞鱼”所处的深度
（2）由可知，微型摄像机的镜头表面受到的压力
F=pS=1.5×106Pa×4×10-4m2=600N
（3）由图乙可知，当物块没有浸入水中时，物块的重力等于绳的拉力，即
G=F1=14N
当物块浸没在水中时，绳的拉力F2=9N，由G=mg可知，物块的质量
物块浸没中水中时受到的浮力
F浮=G-F2=14N-9V=5N
由F浮=ρ液gV排可知，物块浸没在水中排开水的体积
物块浸没在水中时，物块排开水的体积等于物块自身的体积，即
V=V排=5×10-4m3
物块的密度
答：（1）“同济飞鱼”所处的深度是150m；
（2）微型摄像机的镜头表面受到的压力是600N；
（3）物块的密度为2.8×103kg/m3。
26. 如图所示的电路中，电源电压恒定为6V，灯泡L上标有“6V 3.6W”字样（灯丝电阻不变），定值电阻R1阻值为20Ω，滑动变阻器R2的规格为“30Ω 1A”，电流表量程为0~0.6A，电压表量程为0~15V，求：
（1）小灯泡L的电阻；
（2）闭合开关S，断开开关S1、S2，电流表示数为0.3A，此时滑动变阻器R2连入电路的阻值；
（3）闭合开关S、S1、S2，滑动变阻器的滑片滑至最右端，电流表的示数；
（4）在电路各元件安全的情况下，调整开关S、S1、S2的开闭状态，并移动滑动变阻器的滑片，求整个电路消耗的最小电功率。
【答案】（1）10Ω；（2）10Ω；（3）0.5A；（4）0.9W
【解析】
【详解】解：（1）由可知，小灯泡的电阻
（2）闭合开关S、断开开关S1、S2，灯泡L与滑动变阻器R2串联，电压表测灯泡两端的电压，电流表测电路中的电流，由欧姆定律可知，此时电路中的总电阻
由串联电路的电阻特点可知，此时滑动变阻器R2连入电路的阻值
R2=R总-RL=20Ω-10Ω=10Ω
（3）闭合开关S、S1、S2，定值电阻R1与滑动变阻器R2并联，电流表测干路电流，由并联电路的电压特点可知，定值电阻R1两端的电压
通过R1的电流
通过R2的电流
则干路电流为
I=I1+I2=0.3A+0.2A=0.5A
（4）有题目可知R2的最大值比R1大，根据串联和并联电路电阻的特点可知，当闭合S时且滑片在右端时电路的总电阻最大，电源电压一定，由可知，此时电路的总功率最小，为
答：（1）小灯泡L的电阻为10Ω；
（2）滑动变阻器R2连入电路的阻值为10Ω；
（3）闭合开关S、S1、S2，滑动变阻器的滑片滑至最右端，电流表的示数为0.5A；
（4）整个电路消耗的最小电功率为0.9W。型号：XX﹣88
额定电压：220V
额定功率：1100W
水壶的容积：2L
频率：50Hz
相关试卷
2024年福建省南安市实验中学中考模拟物理试题（原卷版+解析版）： 这是一份2024年福建省南安市实验中学中考模拟物理试题（原卷版+解析版），文件包含精品解析2024年福建省南安市实验中学中考模拟物理试题一原卷版docx、精品解析2024年福建省南安市实验中学中考模拟物理试题一解析版docx等2份试卷配套教学资源，其中试卷共32页， 欢迎下载使用。
山东省聊城市东阿实验中学2023-2024学年八年级下学期开学物理试题（原卷版+解析版）： 这是一份山东省聊城市东阿实验中学2023-2024学年八年级下学期开学物理试题（原卷版+解析版），文件包含精品解析山东省聊城市东阿实验中学2023-2024学年八年级下学期开学物理试题原卷版docx、精品解析山东省聊城市东阿实验中学2023-2024学年八年级下学期开学物理试题解析版docx等2份试卷配套教学资源，其中试卷共24页， 欢迎下载使用。
山东省聊城市阳谷县第二实验中学2023-2024学年九年级上学期开学物理试题()： 这是一份山东省聊城市阳谷县第二实验中学2023-2024学年九年级上学期开学物理试题()，共7页。试卷主要包含了下列关于热现象的说法中正确的是，用丝绸摩擦过的玻璃棒等内容，欢迎下载使用。
