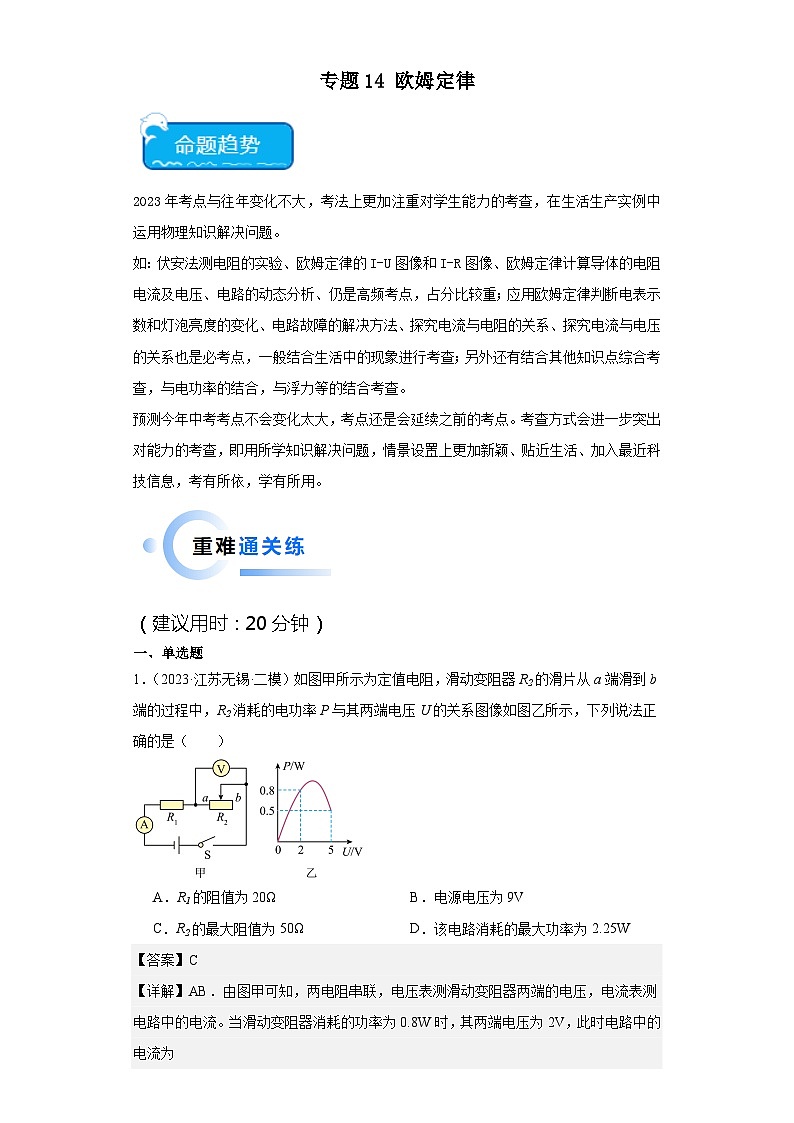

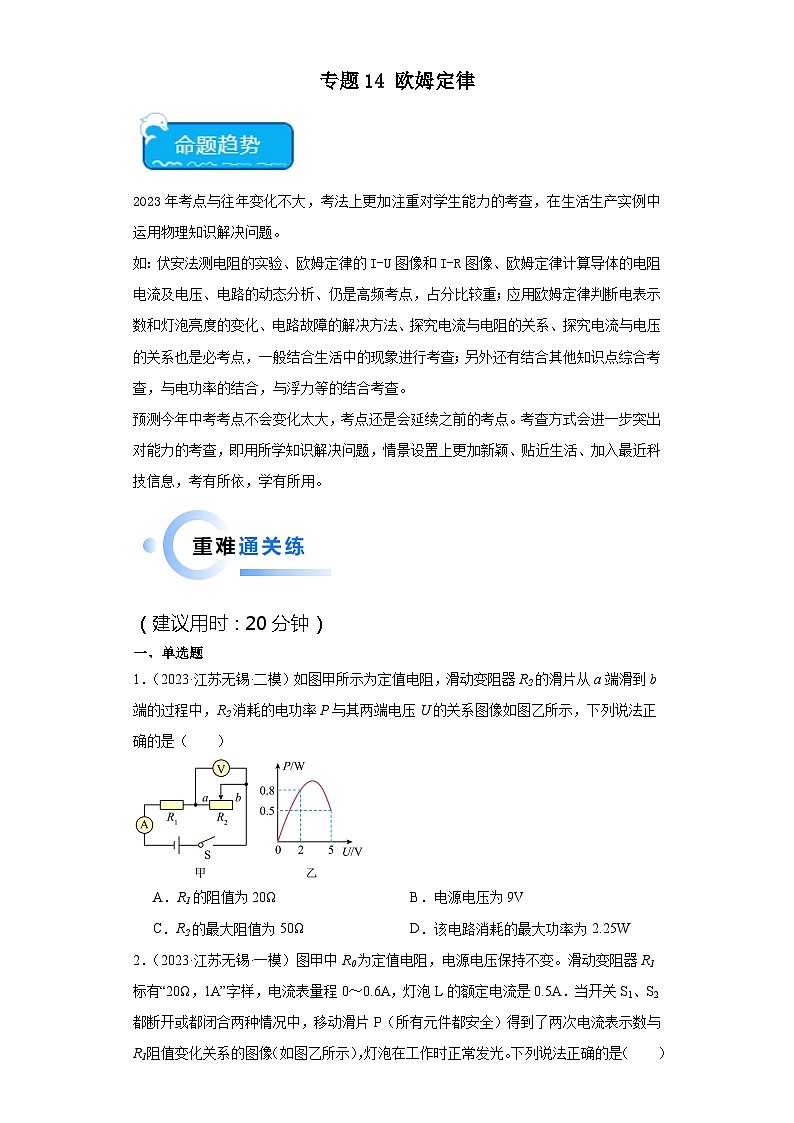

专题14 欧姆定律-中考物理专练（江苏专用）

这是一份专题14 欧姆定律-中考物理专练（江苏专用），文件包含专题14欧姆定律原卷版docx、专题14欧姆定律解析版docx等2份试卷配套教学资源，其中试卷共126页， 欢迎下载使用。
2023年考点与往年变化不大，考法上更加注重对学生能力的考查，在生活生产实例中运用物理知识解决问题。
如：伏安法测电阻的实验、欧姆定律的I-U图像和I-R图像、欧姆定律计算导体的电阻电流及电压、电路的动态分析、仍是高频考点，占分比较重；应用欧姆定律判断电表示数和灯泡亮度的变化、电路故障的解决方法、探究电流与电阻的关系、探究电流与电压的关系也是必考点，一般结合生活中的现象进行考查；另外还有结合其他知识点综合考查，与电功率的结合，与浮力等的结合考查。
预测今年中考考点不会变化太大，考点还是会延续之前的考点。考查方式会进一步突出对能力的考查，即用所学知识解决问题，情景设置上更加新颖、贴近生活、加入最近科技信息，考有所依，学有所用。
（建议用时：20分钟）
一、单选题

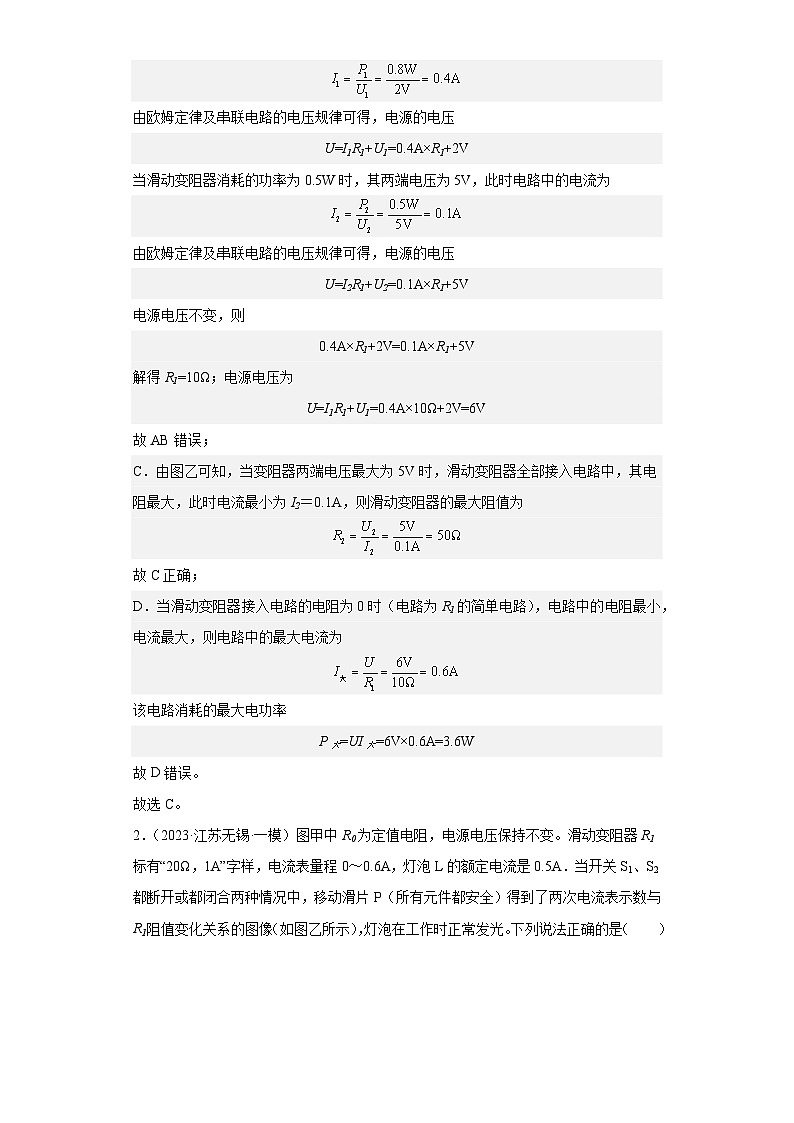

1．（2023·江苏无锡·二模）如图甲所示为定值电阻，滑动变阻器R2的滑片从a端滑到b端的过程中，R2消耗的电功率P与其两端电压U的关系图像如图乙所示，下列说法正确的是（ ）
A．R1的阻值为20ΩB．电源电压为9V
C．R2的最大阻值为50ΩD．该电路消耗的最大功率为2.25W

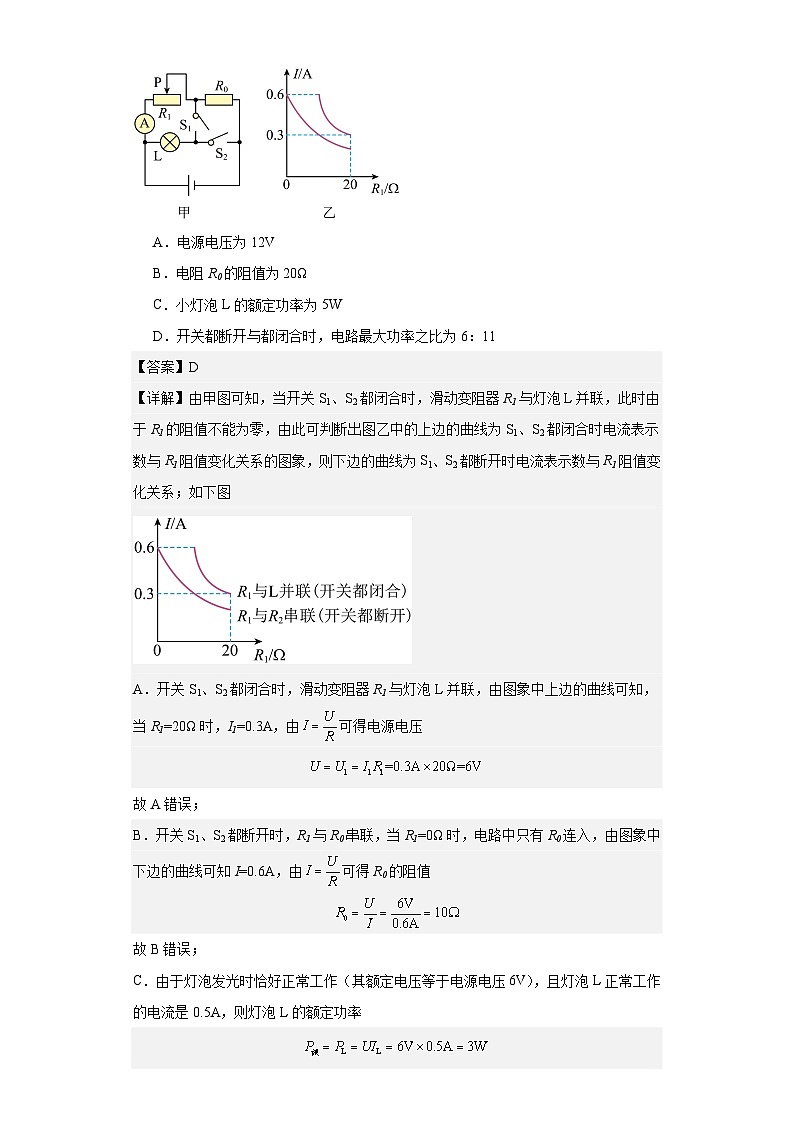

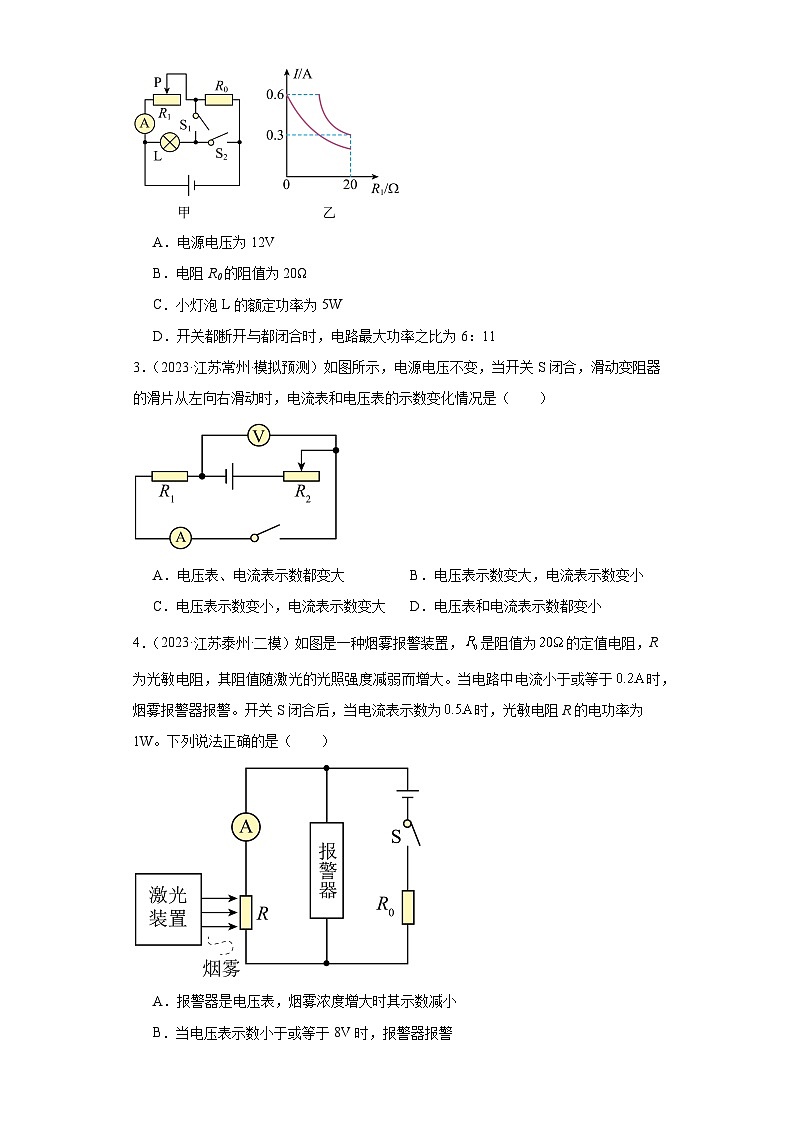

2．（2023·江苏无锡·一模）图甲中R0为定值电阻，电源电压保持不变。滑动变阻器R1标有“20Ω，1A”字样，电流表量程0～0.6A，灯泡L的额定电流是0.5A．当开关S1、S2都断开或都闭合两种情况中，移动滑片P（所有元件都安全）得到了两次电流表示数与R1阻值变化关系的图像（如图乙所示），灯泡在工作时正常发光。下列说法正确的是（ ）
A．电源电压为12V
B．电阻R0的阻值为20Ω
C．小灯泡L的额定功率为5W
D．开关都断开与都闭合时，电路最大功率之比为6：11
3．（2023·江苏常州·模拟预测）如图所示，电源电压不变，当开关S闭合，滑动变阻器的滑片从左向右滑动时，电流表和电压表的示数变化情况是（ ）

A．电压表、电流表示数都变大B．电压表示数变大，电流表示数变小
C．电压表示数变小，电流表示数变大D．电压表和电流表示数都变小
4．（2023·江苏泰州·二模）如图是一种烟雾报警装置，是阻值为的定值电阻，R为光敏电阻，其阻值随激光的光照强度减弱而增大。当电路中电流小于或等于时，烟雾报警器报警。开关S闭合后，当电流表示数为时，光敏电阻R的电功率为1W。下列说法正确的是（ ）

A．报警器是电压表，烟雾浓度增大时其示数减小
B．当电压表示数小于或等于8V时，报警器报警
C．若将换成阻值更小的电阻，报警器报警浓度更高
D．若电源电压变小，报警器报警浓度更高

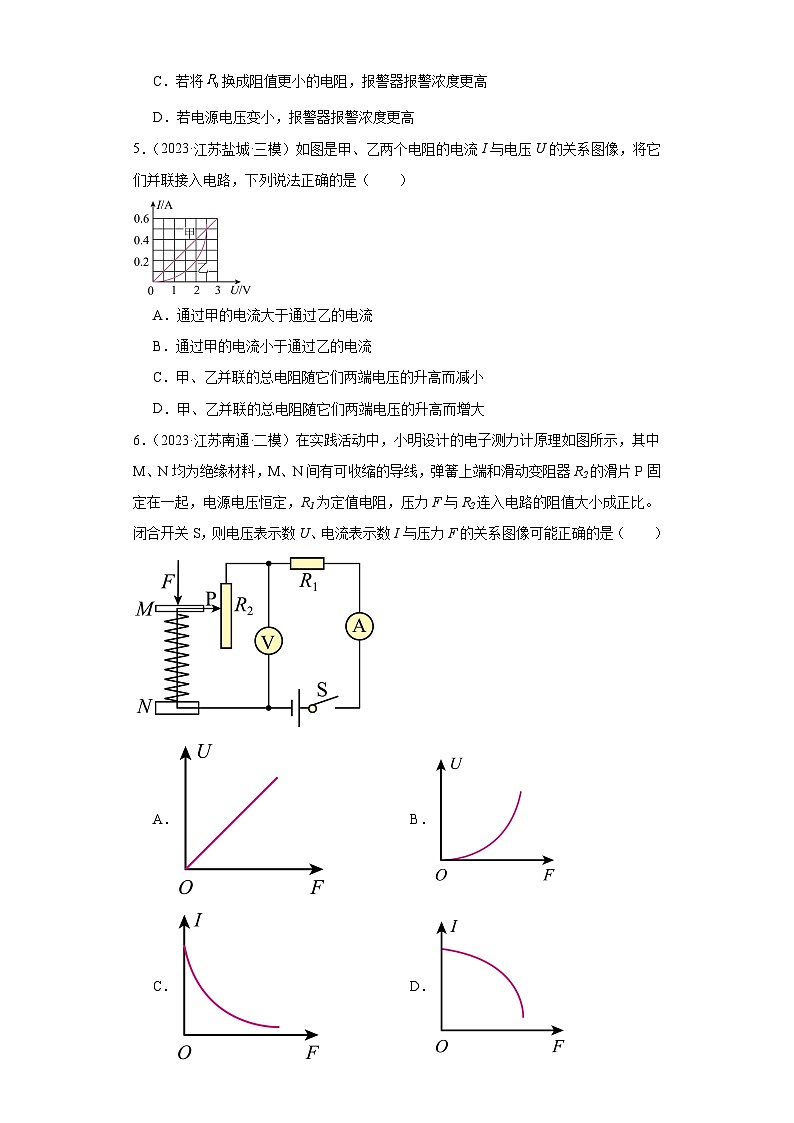

5．（2023·江苏盐城·三模）如图是甲、乙两个电阻的电流I与电压U的关系图像，将它们并联接入电路，下列说法正确的是（ ）

A．通过甲的电流大于通过乙的电流
B．通过甲的电流小于通过乙的电流
C．甲、乙并联的总电阻随它们两端电压的升高而减小
D．甲、乙并联的总电阻随它们两端电压的升高而增大
6．（2023·江苏南通·二模）在实践活动中，小明设计的电子测力计原理如图所示，其中M、N均为绝缘材料，M、N间有可收缩的导线，弹簧上端和滑动变阻器R2的滑片P固定在一起，电源电压恒定，R1为定值电阻，压力F与R2连入电路的阻值大小成正比。闭合开关S，则电压表示数U、电流表示数I与压力F的关系图像可能正确的是（ ）

A． B．
C． D．
7．（2023·江苏扬州·三模）如图甲所示电路，电源电压保持不变，闭合开关S。当滑动变阻器的滑片P从右端滑到左端的过程中，R1、R2的I-U关系图象如图乙所示。则下列判断正确的是（ ）
①图线A是电阻R1的I-U关系图象 ②电源电压为18V
③R1的阻值是20Ω ④滑动变阻器R2的最大阻值为30Ω

A．①②正确B．②③正确C．③④正确D．①④正确
8．（2023·江苏连云港·模拟预测）如图所示电路，电阻的阻值为，先闭合开关，电流表的示数为；接着再闭合开关，电流表的示数为。下列说法正确的是（ ）

A．闭合开关，通过电阻的电流为
B．电源电压为5V
C．电阻的阻值为
D．开关由断开到闭合，电流表示数变大
9．（2023·江苏扬州·二模）如图所示的电路中，电源电压保持不变，闭合开关S，在保证各元件安全的条件下，滑动变阻器的滑片从最右端向中点移动的过程中（ ）

A．电压表V示数变小，灯的亮度变亮
B．电流表示数变大，电流表示数不变
C．两个电流表示数都变大
D．电压表V示数与电流表示数的比值变小
10．（2023·江苏淮安·二模）如图甲所示电路的电源电压为3V恒定不变，小灯泡的额定电压为2.5V，图乙是小灯泡的I-U图像。闭合开关S后，下列判断正确的是（ ）

A．滑动变阻器的滑片P向左移动，灯泡变暗
B．滑动变阻器的滑片P向右移动，电压表的示数变小
C．小灯泡正常发光时，灯丝电阻为1.25Ω
D．为保证电路安全，电路最大总功率是0.6W
11．（2023·江苏苏州·一模）如图所示的电路中，电源电压保持不变。闭合开关，电路正常工作，过了一会儿，有灯泡熄灭，两个电表中只有一个电表的示数变大。若电路中只有一处故障，则故障可能是（ ）
A．灯泡L1断路B．灯泡L2断路
C．灯泡L1短路D．以上情况都不对
12．（2023·江苏苏州·一模）在“伏安法测定值电阻”的实验中，下列说法正确的是（ ）
A．为了检测电路连接是否正确，连接电路时，需闭合开关
B．在无法估计被测电阻大小时，电流表、电压表应选用较小的量程
C．每次读取数据后在记录过程中，均需断开开关
D．需进行三次实验，这样测量的结果才具有普遍性
二、填空题
13．（2023·江苏扬州·一模）如图所示电路中，电源电压U=4.5V，且保持不变，定值电阻R1=5Ω，滑动变阻器R2标有“20Ω；0.5A”字样，电流表量程为，电压表量程为。若闭合开关S后，电流表无示数，电压表示数接近4.5V，故障只发生在R1、R2上，则电路中的故障是 。当电路正常工作时，滑动变阻器R2的滑片P向右调节时，电压表的示数将 。为确保各元件安全，滑动变阻器R2接入电路的阻值范围是 。

14．（2023·江苏南京·二模）如图甲为水位仪的原理图。电源电压为3V，为20Ω，滑动变阻器R的最大阻值20Ω且阻值与长度成正比，滑片P可在长为20cm的CD间移动（摩擦不计），弹簧下端悬挂一重为50N的物体AB，其底面积为、长为0.3m。若水面与物体AB上表面齐平，滑片刚好在R的最上端C位置，弹簧伸长量与外力的关系如图乙所示。闭合开关S：

（1）当水位与物体AB上表面相平时，物体AB受到的浮力为 N；
（2）水位由与物体AB上表面相平降至与AB下表面相平的过程中，弹簧伸长 cm，电压表的示数变化 V。
15．（2023·江苏无锡·一模）在综合实践活动中，小林自制了一个坐位体前屈项目测试仪，原理如图所示，电源电压恒为6V，R1=30Ω，电阻丝R2粗细均匀，总长度为30cm。闭合开关，挡板P在B端时，坐位体前屈成绩为0，电流表示数为0.05A。挡板P在A端时，坐位体前屈成绩为30cm。
（1）挡板P由B端向A端滑动时，电流表示数 （变大/变小/不变，下同），电压表示数 ；
（2）当推动挡板P由B端到A端时，电压表示数的变化量是 V；
（3）国家体质标准中九年级男生坐位体前屈成绩大于17.8cm为优秀。小林进行测试时电压表示数为3V，请通过计算判断小林的成绩 （已经/没有）达到优秀。
16．（2023·江苏泰州·三模）某科技创新小组制作了一个直接测量电阻阻值的仪器，称之为欧姆表，连接的电路如图，制作步骤如下：
（1）在A与B之间连接导线，调节滑动变阻器，使电流表示数为（即满量程），把电流表的“”刻度线标为；
（2）保持滑动变阻器不变，当在AB之间接一阻值为电阻时，电流表示数为。此时滑动变阻器的接入阻值为 ，把“”数值标在电流表刻度“”处；
（3）据此原理，通过计算可把电流表刻度改为相应的电阻值，则在电流表刻度为“”处应标的电阻值是 ，改装成的欧姆表其刻度是 （选填“均匀”、“不均匀”）的。
17．（2023·江苏无锡·一模）公路检查站的“地磅”可以检测货车是否超载。如图是某种地磅的工作原理图，滑片P可在竖直放置的电阻R上滑动，当货车质量增大时，电表示数变大，所指示的质量数也增大。则接线柱“1”应与“ ”（选填“2”或“3”）连接，该显示器是由 （选填“电流表”或“电压表”）改装而成的，若电路的保护电阻R0损坏，工作人员误用了一个较大的电阻，则会导致显示器的结果 （选填“偏大”“偏小”或“不变”）。
18．（2023·江苏无锡·一模）如图所示是某潜水器深度测试仪的简化电路图，电源电压保持不变，R为压敏电阻，其阻值随压力增大而减小。为定值电阻，其作用是 。闭合开关后，当潜水器下潜深度增大时，电流表示数将 （选填“变大”“不变”或“变小”）。与在淡水中相比，潜水器在海水中同一深度时，电流表的示数要更 （选填“大”或“小”）些。已知。

19．（2023·江苏镇江·二模）如图1是小明设计的天然气泄漏检测电路，R1是气敏电阻，R2是电阻箱，V1和V2是电压表，电源电压U=3V。由图2可知：当天然气浓度变大时，R1阻值 （选填“变大”“变小”或“不变”）。若V1示数用U1表示，V2示数用U2表示，则ΔU=U1-U2。为检测天然气浓度是否超标（超标浓度≥0.6ppm），小明先调节电阻箱R2=1kΩ，则当ΔU 0（选填“=”、“>”或“”“=”或“”“=”或“”“=”或“
