家庭电路是九年级电学的最后一部分，可以说家庭电路是电学部分和生活结合的很好的例子。中考很容易失分。对于常见家庭电路构成和安全用电大家都比较熟悉。容易出错的是家庭电路的选图和电路故障判断。
该考点是武汉市中考的高频考点，最近五年都有考察。一般出现在选择题17/18题。

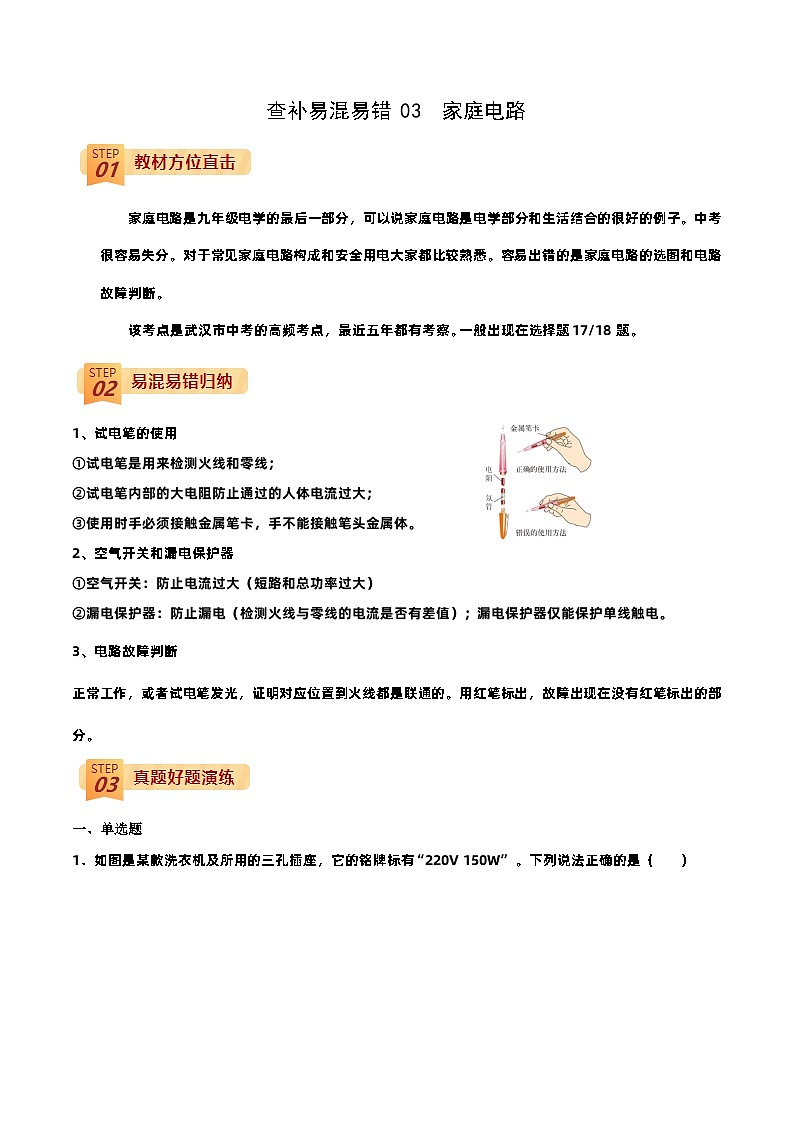

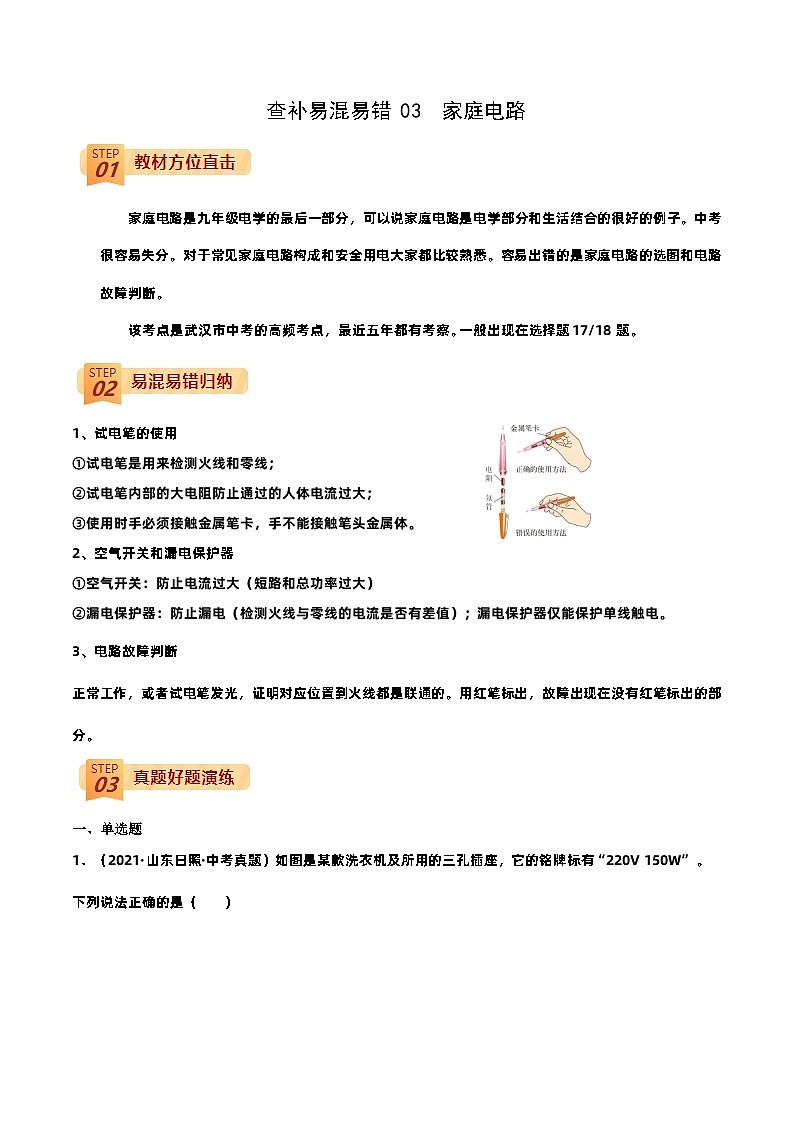

1、试电笔的使用
①试电笔是用来检测火线和零线；
②试电笔内部的大电阻防止通过的人体电流过大；
③使用时手必须接触金属笔卡，手不能接触笔头金属体。
2、空气开关和漏电保护器
①空气开关：防止电流过大（短路和总功率过大）
②漏电保护器：防止漏电（检测火线与零线的电流是否有差值）；漏电保护器仅能保护单线触电。
电路故障判断
正常工作，或者试电笔发光，证明对应位置到火线都是联通的。用红笔标出，故障出现在没有红笔标出的部分。
一、单选题

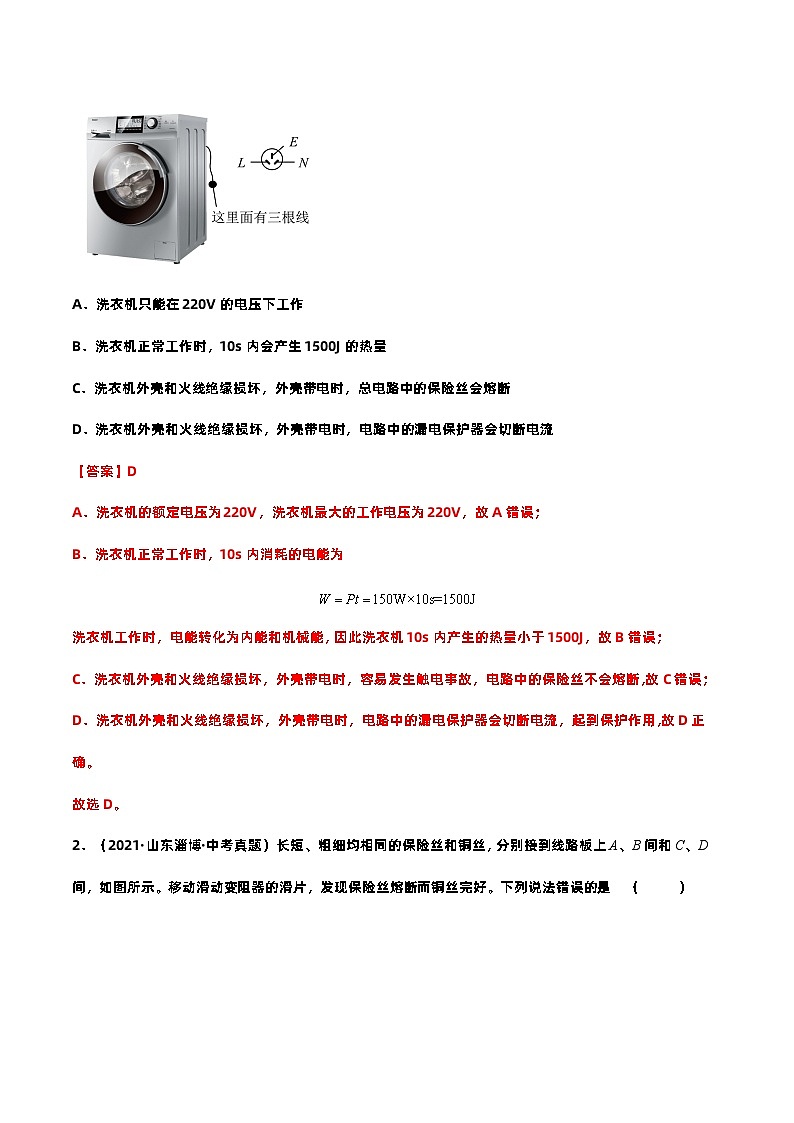

1．如图是某款洗衣机及所用的三孔插座，它的铭牌标有“220V 150W”。下列说法正确的是（ ）
A．洗衣机只能在220V的电压下工作
B．洗衣机正常工作时，10s内会产生1500J的热量
C．洗衣机外壳和火线绝缘损坏，外壳带电时，总电路中的保险丝会熔断
D．洗衣机外壳和火线绝缘损坏，外壳带电时，电路中的漏电保护器会切断电流

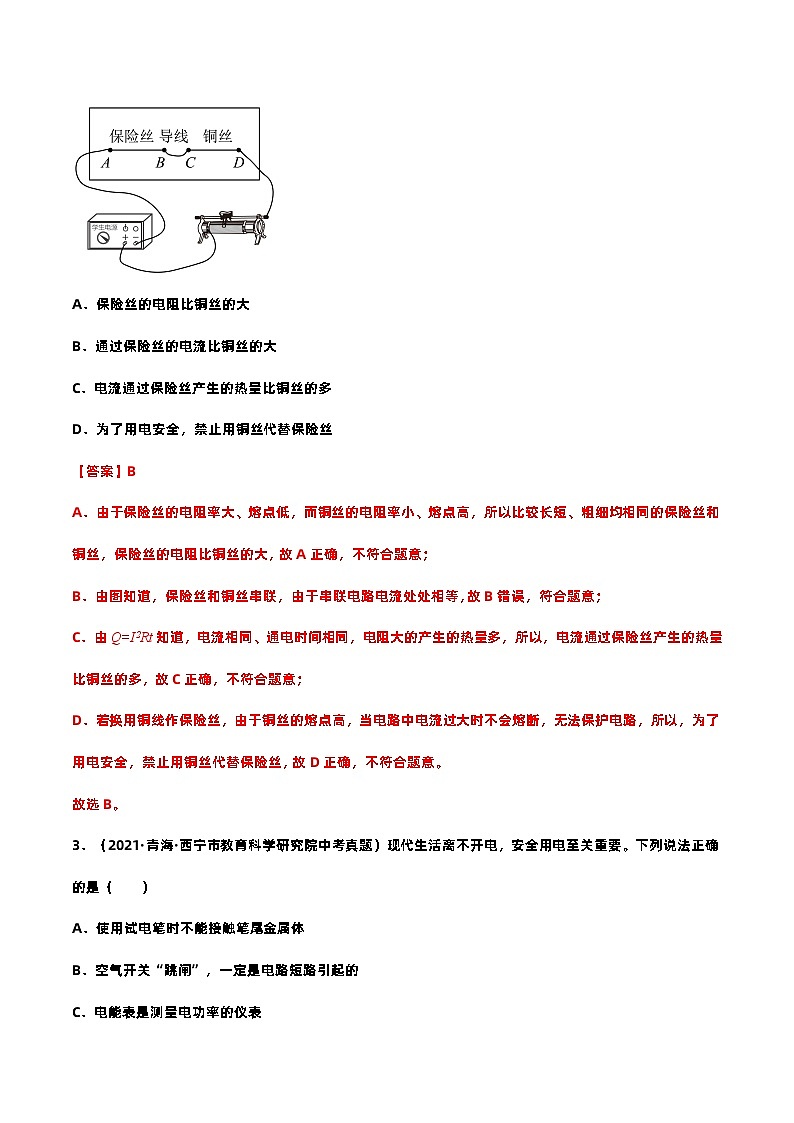

2．长短、粗细均相同的保险丝和铜丝，分别接到线路板上A、B间和C、D间，如图所示。移动滑动变阻器的滑片，发现保险丝熔断而铜丝完好。下列说法错误的是 （ ）
A．保险丝的电阻比铜丝的大
B．通过保险丝的电流比铜丝的大
C．电流通过保险丝产生的热量比铜丝的多
D．为了用电安全，禁止用铜丝代替保险丝
3．现代生活离不开电，安全用电至关重要。下列说法正确的是（ ）
A．使用试电笔时不能接触笔尾金属体
B．空气开关“跳闸”，一定是电路短路引起的
C．电能表是测量电功率的仪表
D．洗衣机、电冰箱等用电器使用三孔插座是为了让金属外壳接地
4．家庭电路和安全用电知识，是现代公民生活的必备知识，下列有关图文说法正确的是（ ）
A．甲图：甲站在干燥的木桌上，乙站在地上，则甲、乙都会触电
B．乙图：图中的家庭电路元件的连接顺序是正确的
C．丙图：手握紧试电笔的金属杆，接触接火线的插孔，氖管才发光
D．丁图：当人触电时，应及时切断电源或用干木棒挑开电源线

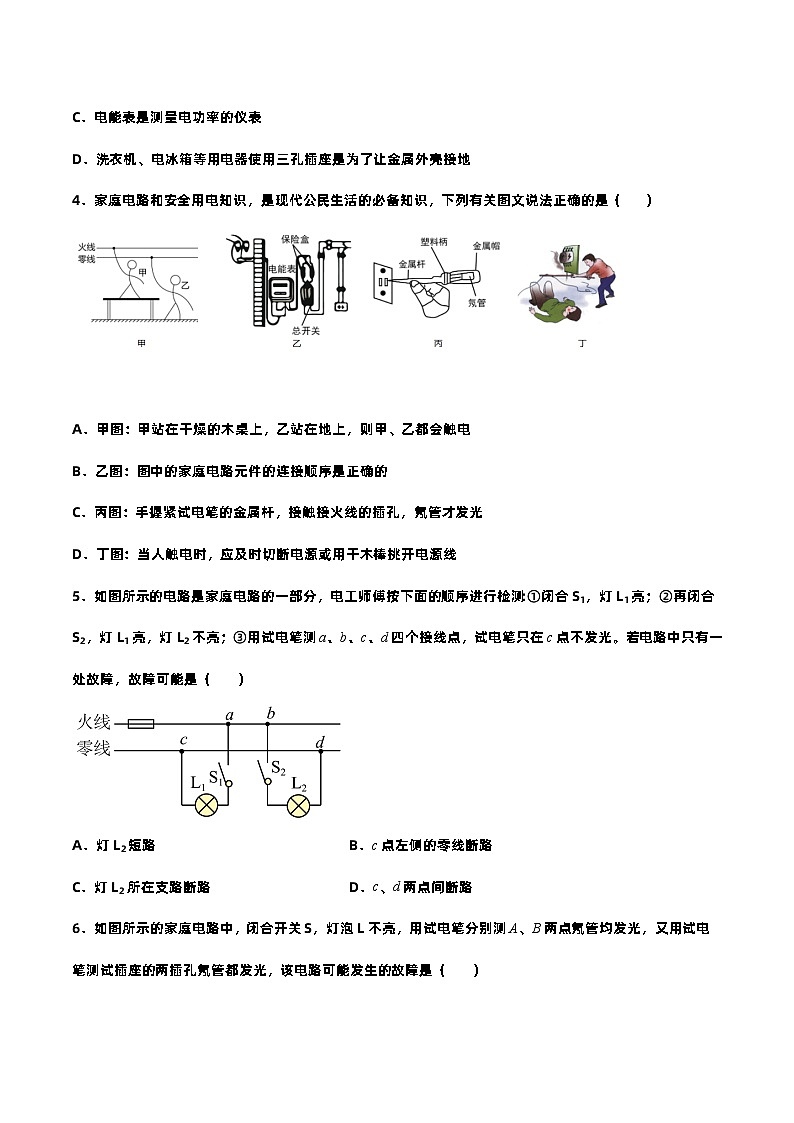

5．如图所示的电路是家庭电路的一部分，电工师傅按下面的顺序进行检测:①闭合S1，灯L1亮；②再闭合S2，灯L1亮，灯L2不亮；③用试电笔测a、b、c、d四个接线点，试电笔只在c点不发光。若电路中只有一处故障，故障可能是（ ）
A．灯L2短路B．c点左侧的零线断路
C．灯L2所在支路断路D．c、d两点间断路
6．如图所示的家庭电路中，闭合开关S，灯泡L不亮，用试电笔分别测A、B两点氖管均发光，又用试电笔测试插座的两插孔氖管都发光，该电路可能发生的故障是（ ）
A．导线BC间断路B．灯丝断了
C．进户零线断路D．插座内部短路
7．如图所示为某家庭厨房的部分电路，电灯和电热器都在正常工作。当三孔插座上刚插上搅拌器的插头时，所有用电器都突然停止工作。经检查，发现有一根保险丝熔断了，拔出搅拌器的插头后，用测电笔测试三孔插座的左右两孔，氖管都发光。下列分析合理的是（ ）
A．一定是火线上的保险丝熔断了
B．只断开S1，再用测电笔检测灯泡的两个接线柱，氖管都发光
C．只断开S2，再用测电笔检测三孔插座的左右两孔，氖管都不发光
D．断开S1和S2，再用测电笔检测三孔插座的左右两孔，氖管都不发光
8．在使用家用电器时，下列说态正确的是（ ）
A．洗衣机使用三孔插座主要是为了防雷击
B．电冰箱靠墙放置有利于散热
C．电视机处于待机状态时仍会消耗电能
D．电饭锅的插头沾水后不能接入电路是容易造成断路
9．电给我们的生活带米了极大的便利，但不正确用电也会带来很大的危害。家庭电路中总开关上装有漏电保护器和空气开关，若出现如图所示的两种情况，下列说法正确的是（ ）
A．发生图甲所示的触电事故时，漏电保护器会迅速切断电流，对人身起到保护作用
B．发生图甲所示的触电事故时，空气开关会迅速切断电流，对人身起到保护作用
C．发生图乙所示的触电事故时，空气开关不会断开
D．发生图乙所示的触电事故时，漏电保护器不会切断电流，对人身起不到保护作用
10．现代生活离不开电，树立安全用电的认识非常重要。下列做法符合安全用电原则的是（ ）
A．家用电器着火，先切断电源再灭火
B．将开关接在零线与灯泡之间
C．在一个插座上同时使用多个大功率用电器
D．空气开关跳闸后，立即将其合上继续使用
