2023年中考物理一轮复习讲义--《滑动变阻器范围问题详解》

这是一份2023年中考物理一轮复习讲义--《滑动变阻器范围问题详解》，共4页。试卷主要包含了“网络式”复习法，提高“回头率”，“空想法”，树形图，梳理错题法，“齐头并进”法，5V，8W D等内容，欢迎下载使用。
1.“网络式”复习法：即采用章、节、标题、要点四个层次对教材进行梳理和编织记忆网络。
2.提高“回头率”：为了防止遗忘，就要采用提高“回头率”的`方法，即看完一节、一章、一部分之后，再回头扫视一遍，这样知识得到了系统的巩固，效果很好。
3.“空想法”：所谓空想法就是不看课本回想看过的内容;或看课本的大纲填充细节。
4.树形图：复习时，可以在每门考试科目众多的参考书中，选出一本较有代表性的参考书，通读全书后，理出该领域研究的主要线索。
5.梳理错题法：把综合复习阶段做过的所有习题重新浏览一遍。把曾经做错并改正后的题重点看一遍。
6.“齐头并进”法：在复习过程中，由于要复习的学科多，所以必须合理安排时间。学科和学科之间不可偏废。可将每天的时间划分为大致相等的5部分，用于7门课的复习，弱科花的时间稍多一些。

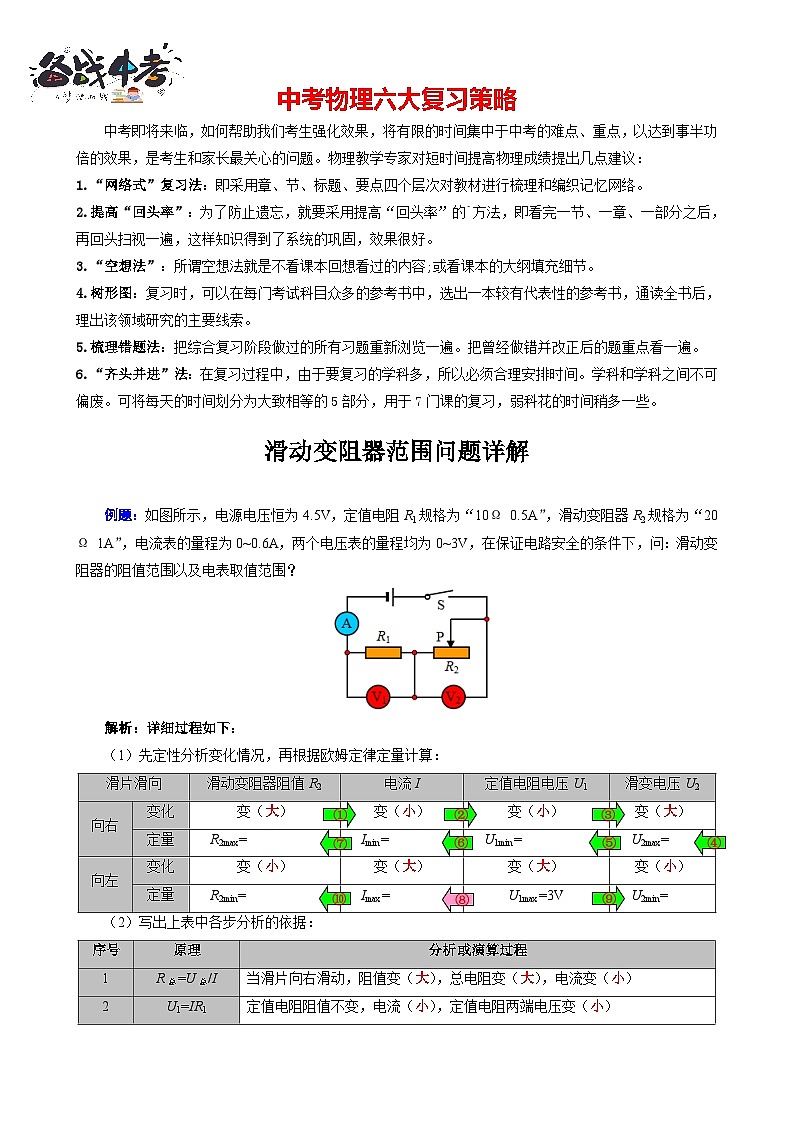

滑动变阻器范围问题详解
例题：如图所示，电源电压恒为4.5V，定值电阻R1规格为“10Ω 0.5A”，滑动变阻器R2规格为“20Ω 1A”，电流表的量程为0~0.6A，两个电压表的量程均为0~3V，在保证电路安全的条件下，问：滑动变阻器的阻值范围以及电表取值范围？
解析：详细过程如下：
（1）先定性分析变化情况，再根据欧姆定律定量计算：
（2）写出上表中各步分析的依据：
真题演练

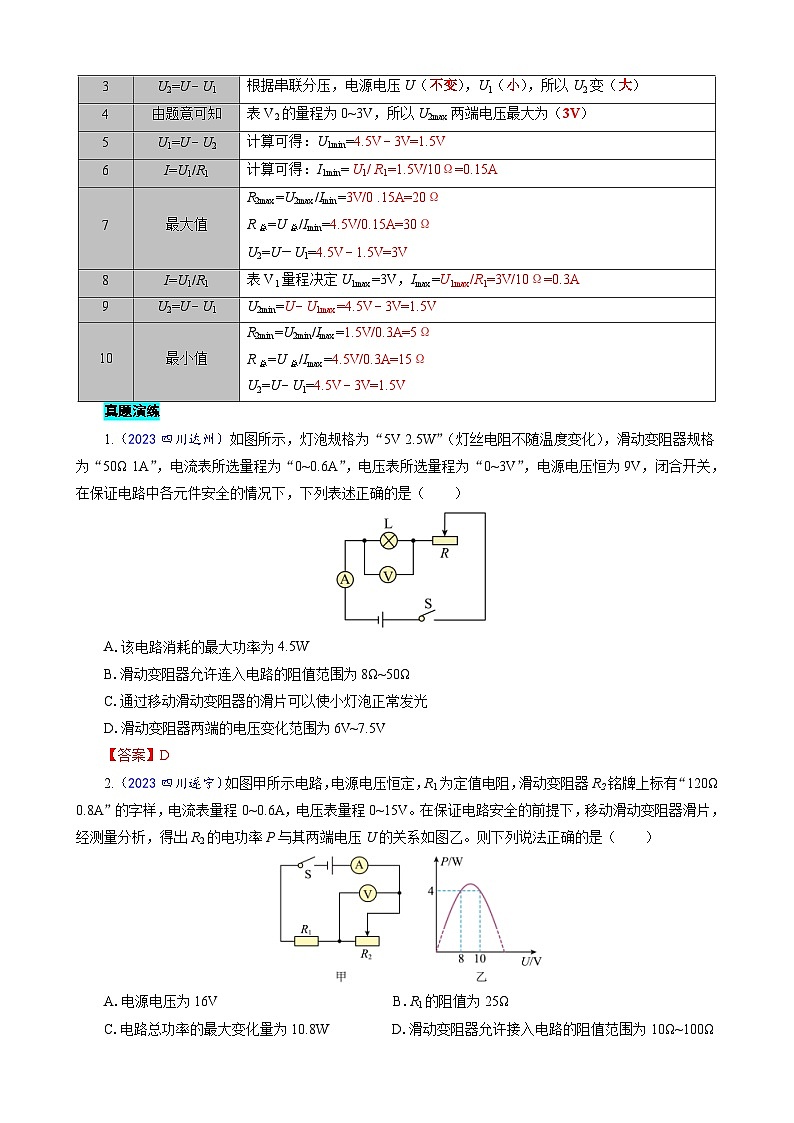

1.（2023四川达州）如图所示，灯泡规格为“5V 2.5W”（灯丝电阻不随温度变化），滑动变阻器规格为“50Ω 1A”，电流表所选量程为“0~0.6A”，电压表所选量程为“0~3V”，电源电压恒为9V，闭合开关，在保证电路中各元件安全的情况下，下列表述正确的是（ ）

A.该电路消耗的最大功率为4.5W
B.滑动变阻器允许连入电路的阻值范围为8Ω~50Ω
C.通过移动滑动变阻器的滑片可以使小灯泡正常发光
D.滑动变阻器两端的电压变化范围为6V~7.5V
【答案】D
2.（2023四川遂宁）如图甲所示电路，电源电压恒定，R1为定值电阻，滑动变阻器R2铭牌上标有“120Ω 0.8A”的字样，电流表量程0~0.6A，电压表量程0~15V。在保证电路安全的前提下，移动滑动变阻器滑片，经测量分析，得出R2的电功率P与其两端电压U的关系如图乙。则下列说法正确的是（ ）
A.电源电压为16V B.R1的阻值为25Ω
C.电路总功率的最大变化量为10.8W D.滑动变阻器允许接入电路的阻值范围为10Ω~100Ω
【答案】D
3.（2023·辽宁抚顺、铁岭）（多选）如图所示电路，定值电阻R0为40Ω，滑动变阻器允许通过的最大电流为0.4A，当滑动变阻器的滑片P在最右端时，先闭合开关S，电流表示数为0.1A，再闭合开关S1，电流表示数为0.2A，在保证电路元件安全的条件下，将滑动变阻器的滑片向左最大范围移动。下列说法正确的是（ ）
A.电源电压为8V B.滑动变阻器连入电路的阻值范围是~
C.定值电阻的功率为0.8W D.通电1min，整个电路消耗的电能最多为120J
【答案】BD
4.（2023·黑龙江齐齐哈尔）（多选）如图所示电路，电源电压为4.5V且恒定。电流表的量程为0~0.6A，电压表的量程为0~3V，小灯泡规格为“2.5V 1.25W”（灯丝阻值不变），滑动变阻器规格为“20Ω 1A”。保证电路中各元件都不损坏，下列说法正确的是（ ）
A.电流表示数变化范围0.3A~0.5A B.电压表示数变化范围2V~3V
C.滑动变阻器阻值变化范围4Ω~20Ω D.小灯泡实际功率变化范围0.45W~1.25W
【答案】ABD
5.（2023·山东潍坊）（多选）某同学连接了如图所示电路，电源电压恒为18V，电压表量程为“0~15V”，电流表量程为“0~0.6A”，滑动变阻器规格为“100Ω 1A”，小灯泡标有“6V 3W”字样。不考虑灯丝电阻的变化，在确保电路安全的情况下，下列说法正确的是（ ）
A.电路允许通过的最大电流是0.5A B.电压表示数的变化范围是3~6V
C.小灯泡消耗电功率的最小值是0.75W D.滑动变阻器允许接入电路的阻值范围是24~100Ω
【答案】AC
6.（2023·黑龙江龙东）（多选）如图所示的电路中，电源电压恒定为6V，变阻器R1标有“20Ω，0.5A”字样，定值电阻R2标有“10Ω 1A”字样若电流表的量程为“0~0.6A”，电压表的量程为“0~3V”，滑片移动时，在保证电路安全的情况下，下列说法正确的是（ ）
A.电流表变化范围0.3A~0.5A B.电压表变化范围1.5V~3V
C.滑动变阻器阻值范围2Ω~10Ω D.电路总功率最大值2.7W
【答案】AC
7.（2023山东滨州）某科研小组用如图甲所示的电路，对由多种半导体材料混合制成的一种新材料电阻R3（标有2.5V字样）进行了测量。电源电压恒定不变，电流表的量程为0~0.6A，电压表的量程为0~3V。当闭合S和S1、断开S2，将滑动变阻器R2的滑片P从一端移至另一端，测得电流表示数随电压表示数变化情况如图乙中的图象A所示。当把电压表并联在R3两端，闭合S和S2、断开S1，移动滑动变阻器R2滑片滑向
滑动变阻器阻值R2
电流I
定值电阻电压U1
滑变电压U2
向右
变化
①
②
③
⑦
⑥
⑤
④
⑧
⑩
⑨
变（大）
变（小）
变（小）
变（大）
定量
R2max=
Imin=
U1min=
U2max=
向左
变化
变（小）
变（大）
变（大）
变（小）
定量
R2min=
Imax=
U1max=3V
U2min=
序号
原理
分析或演算过程
1
R总=U总/I
当滑片向右滑动，阻值变（大），总电阻变（大），电流变（小）
2
U1=IR1
定值电阻阻值不变，电流（小），定值电阻两端电压变（小）
3
U2=U－U1
根据串联分压，电源电压U（不变），U1（小），所以U2变（大）
4
由题意可知
表V2的量程为0~3V，所以U2max两端电压最大为（3V）
5
U1=U－U2
计算可得：U1min=4.5V－3V=1.5V
6
I=U1/R1
计算可得：I1min= U1/ R1=1.5V/10Ω=0.15A
7
最大值
R2max=U2max/Imin=3V/0 .15A=20Ω
R总=U总/Imin=4.5V/0.15A=30Ω
U2=U－U1=4.5V－1.5V=3V
8
I=U1/R1
表V1量程决定U1max=3V，Imax=U1max/R1=3V/10Ω=0.3A
9
U2=U－U1
U2min=U－U1max=4.5V－3V=1.5V
10
最小值
R2min=U2min/Imax=1.5V/0.3A=5Ω
R总=U总/Imax=4.5V/0.3A=15Ω
U2=U－U1=4.5V－3V=1.5V
