2023年中考物理一轮复习讲义--37.“电功率动态分析与计算”重难点突破及题型归类

这是一份2023年中考物理一轮复习讲义--37.“电功率动态分析与计算”重难点突破及题型归类，共5页。试卷主要包含了“网络式”复习法，提高“回头率”，“空想法”，树形图，梳理错题法，“齐头并进”法，2A~0等内容，欢迎下载使用。
1.“网络式”复习法：即采用章、节、标题、要点四个层次对教材进行梳理和编织记忆网络。
2.提高“回头率”：为了防止遗忘，就要采用提高“回头率”的`方法，即看完一节、一章、一部分之后，再回头扫视一遍，这样知识得到了系统的巩固，效果很好。
3.“空想法”：所谓空想法就是不看课本回想看过的内容;或看课本的大纲填充细节。
4.树形图：复习时，可以在每门考试科目众多的参考书中，选出一本较有代表性的参考书，通读全书后，理出该领域研究的主要线索。
5.梳理错题法：把综合复习阶段做过的所有习题重新浏览一遍。把曾经做错并改正后的题重点看一遍。
6.“齐头并进”法：在复习过程中，由于要复习的学科多，所以必须合理安排时间。学科和学科之间不可偏废。可将每天的时间划分为大致相等的5部分，用于7门课的复习，弱科花的时间稍多一些。

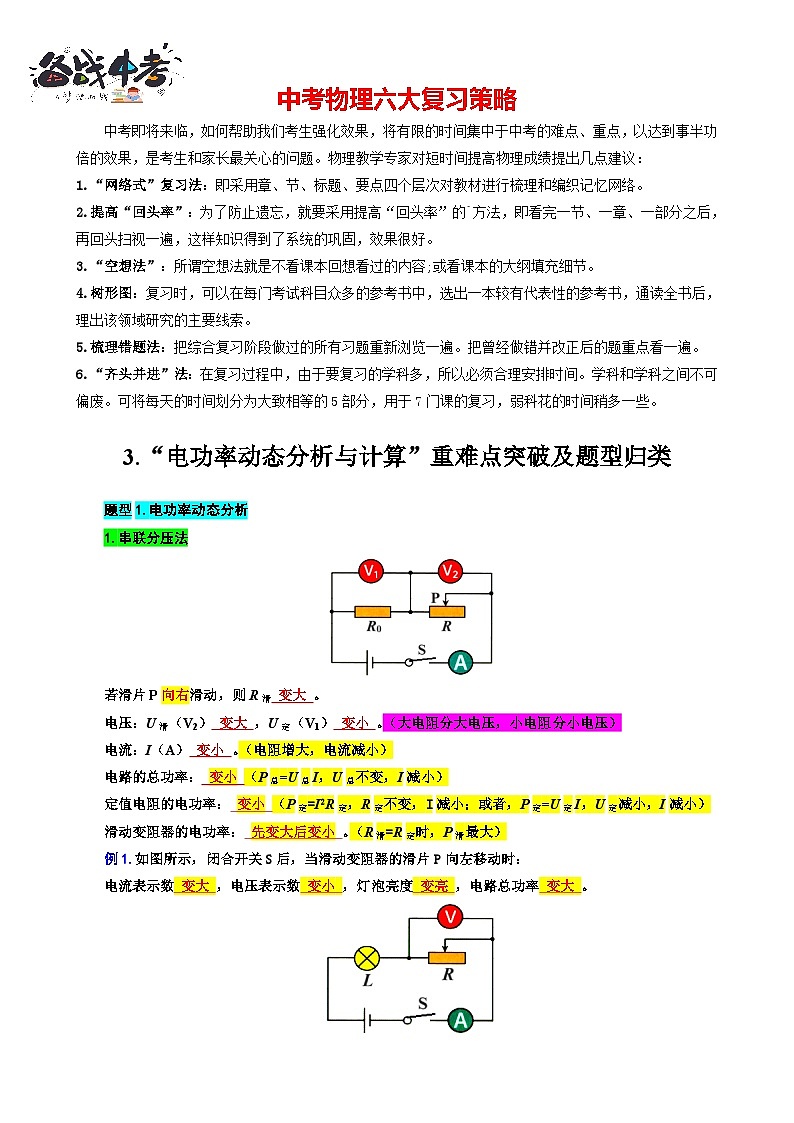

3.“电功率动态分析与计算”重难点突破及题型归类
题型1.电功率动态分析
1.串联分压法
若滑片P向右滑动，则R滑 变大 。
电压：U滑（V2） 变大 ，U定（V1） 变小 。（大电阻分大电压，小电阻分小电压）
电流：I（A） 变小 。（电阻增大，电流减小）
电路的总功率： 变小 （P总=U总I，U总不变，I减小）
定值电阻的电功率： 变小 （P定=I2R定，R定不变，I减小；或者，P定=U定I，U定减小，I减小）
滑动变阻器的电功率： 先变大后变小 。（R滑=R定时，P滑最大）
例1.如图所示，闭合开关S后，当滑动变阻器的滑片P向左移动时：
电流表示数 变大 ，电压表示数 变小 ，灯泡亮度 变亮 ，电路总功率 变大 。

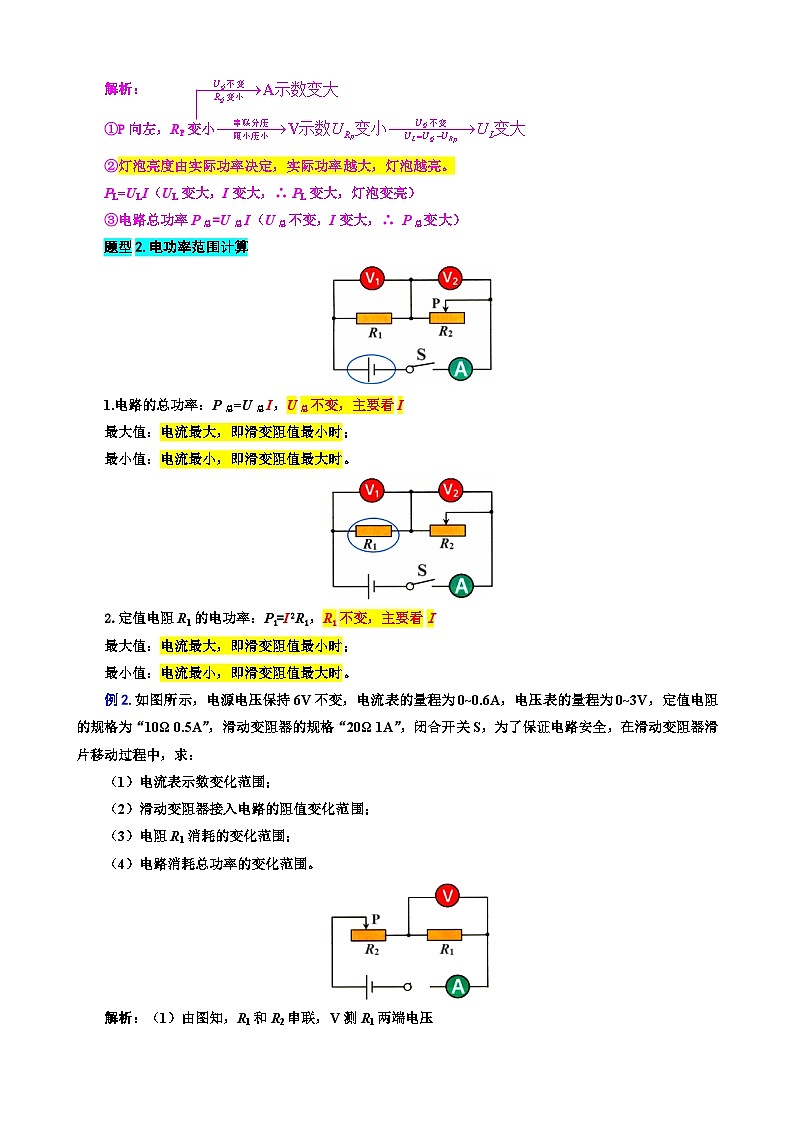

解析：
①P向左，RP变小
②灯泡亮度由实际功率决定，实际功率越大，灯泡越亮。
PL=ULI（UL变大，I变大，∴ PL变大，灯泡变亮）
③电路总功率P总=U总I（U总不变，I变大，∴ P总变大）
题型2.电功率范围计算
1.电路的总功率：P总=U总I，U总不变，主要看I
最大值：电流最大，即滑变阻值最小时；
最小值：电流最小，即滑变阻值最大时。
2.定值电阻R1的电功率：P1=I2R1，R1不变，主要看I
最大值：电流最大，即滑变阻值最小时；
最小值：电流最小，即滑变阻值最大时。
例2.如图所示，电源电压保持6V不变，电流表的量程为0~0.6A，电压表的量程为0~3V，定值电阻的规格为“10Ω 0.5A”，滑动变阻器的规格“20Ω 1A”，闭合开关S，为了保证电路安全，在滑动变阻器滑片移动过程中，求：
（1）电流表示数变化范围；
（2）滑动变阻器接入电路的阻值变化范围；
（3）电阻R1消耗的变化范围；
（4）电路消耗总功率的变化范围。
解析：（1）由图知，R1和R2串联，V测R1两端电压
当R2阻值最大，即R2=20Ω时，电路中电流最小
当V示数最大，即UR1=3V时，R2阻值最小，电路中电流最大
故A示数变化范围为0.2A~0.3A。
（2）电路中电流最大，即I大=0.3A时，R2阻值最小
UR2=U总－UR1=6V－3V=3V
故滑动变阻器R2的变化范围为10Ω~20Ω。
（3）P1大=I大2R1=（0.3A）2×10Ω=0.9W P1小=I小2R1=（0.2A）2×10Ω=0.4W
故电路消耗功率的变化范围为0.4W~0.9W。
（4）P总大=U总I大=6V×0.3A=1.8W P总小=U总I小=6V×0.2A=1.2W
故电路消耗总功率的变化范围为1.2W~1.8W。
题型3.滑动变阻器R2的最大功率
技巧：当R滑=R定时，P滑最大，其最大值：
推导过程：
例3.如图所示的电路中，电源电压为3V且保持不变，定值电阻R1=1Ω，滑动变阻器R2的阻值变化范围为0~4Ω，闭合开关S，在滑片从左向右移动过程中，滑动变阻器的最大功率为__________。
解析：
当R2=R1=1Ω时，
