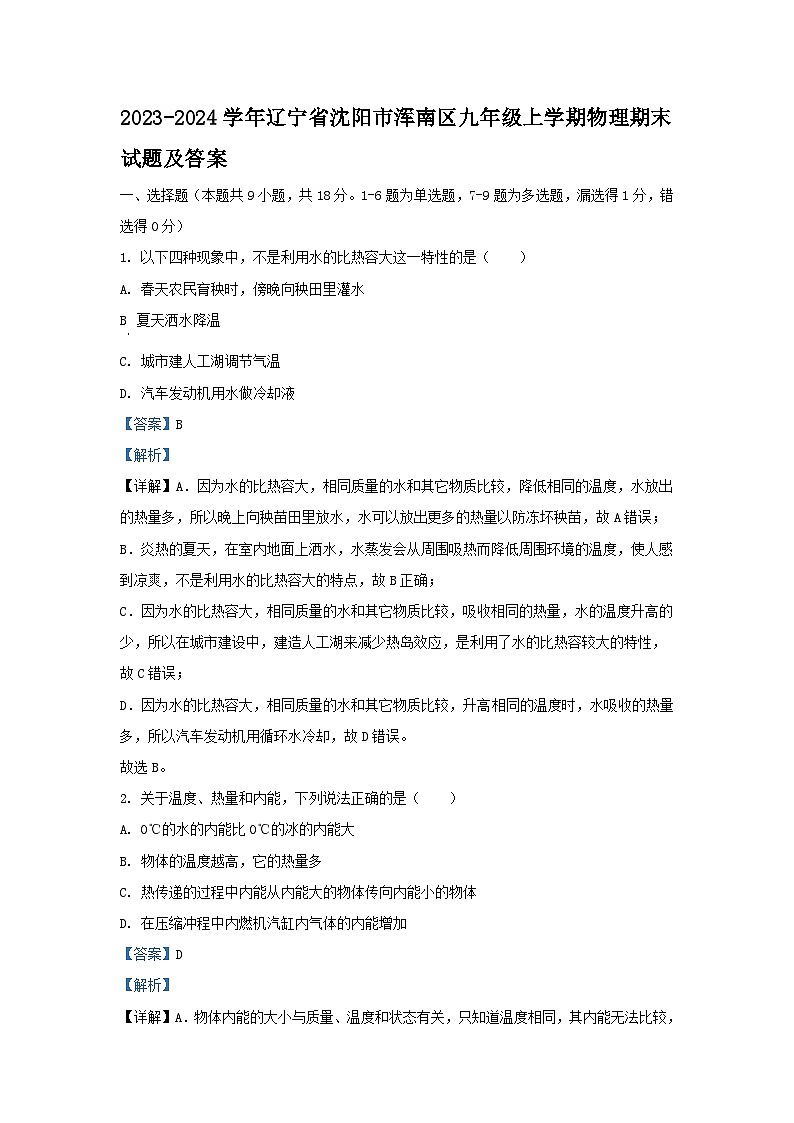

2023-2024学年辽宁省沈阳市浑南区九年级上学期物理期末试题及答案
展开
这是一份2023-2024学年辽宁省沈阳市浑南区九年级上学期物理期末试题及答案，共19页。试卷主要包含了选择题，填空题，实验题，综合应用题等内容，欢迎下载使用。
1. 以下四种现象中，不是利用水的比热容大这一特性的是（ ）
A. 春天农民育秧时，傍晚向秧田里灌水
B 夏天洒水降温
C. 城市建人工湖调节气温
D. 汽车发动机用水做冷却液
【答案】B
【解析】
【详解】A．因为水的比热容大，相同质量的水和其它物质比较，降低相同的温度，水放出的热量多，所以晚上向秧苗田里放水，水可以放出更多的热量以防冻坏秧苗，故A错误；
B．炎热的夏天，在室内地面上洒水，水蒸发会从周围吸热而降低周围环境的温度，使人感到凉爽，不是利用水的比热容大的特点，故B正确；
C．因为水的比热容大，相同质量的水和其它物质比较，吸收相同的热量，水的温度升高的少，所以在城市建设中，建造人工湖来减少热岛效应，是利用了水的比热容较大的特性，故C错误；
D．因为水的比热容大，相同质量的水和其它物质比较，升高相同的温度时，水吸收的热量多，所以汽车发动机用循环水冷却，故D错误。
故选B。
2. 关于温度、热量和内能，下列说法正确的是（ ）
A. 0℃的水的内能比0℃的冰的内能大
B. 物体的温度越高，它的热量多
C. 热传递的过程中内能从内能大的物体传向内能小的物体
D. 在压缩冲程中内燃机汽缸内气体的内能增加
【答案】D
【解析】
【详解】A．物体内能的大小与质量、温度和状态有关，只知道温度相同，其内能无法比较，故A错误；
B．热量是一个过程量，不能根据温度的高低来比较热量的多少，故B错误；
C．热传递的过程中内能从温度高的物体传向温度低的物体，故C错误；
D．在压缩冲程中活塞对气缸内物质做功，内燃机汽缸内气体的内能增加，故D正确。
故选D。

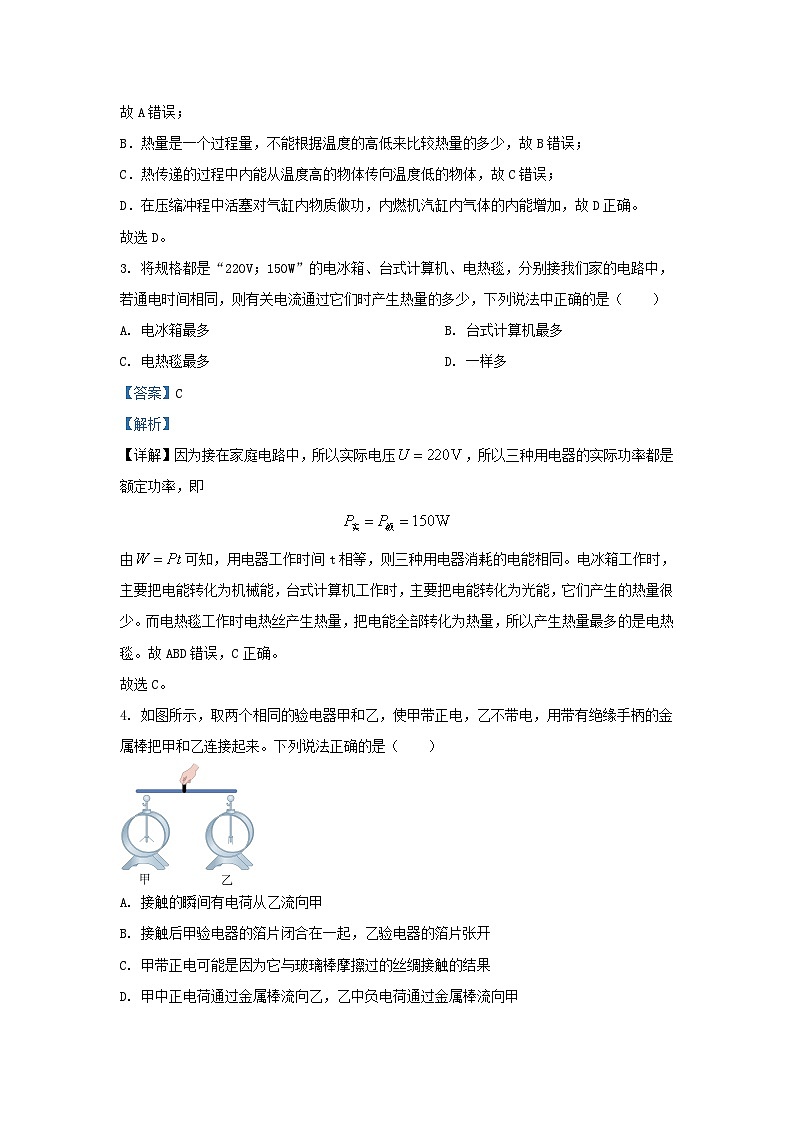

3. 将规格都是“220V；150W”的电冰箱、台式计算机、电热毯，分别接我们家的电路中，若通电时间相同，则有关电流通过它们时产生热量的多少，下列说法中正确的是（ ）
A. 电冰箱最多B. 台式计算机最多
C. 电热毯最多D. 一样多
【答案】C
【解析】
【详解】因为接在家庭电路中，所以实际电压，所以三种用电器的实际功率都是额定功率，即
由可知，用电器工作时间t相等，则三种用电器消耗的电能相同。电冰箱工作时，主要把电能转化为机械能，台式计算机工作时，主要把电能转化为光能，它们产生的热量很少。而电热毯工作时电热丝产生热量，把电能全部转化为热量，所以产生热量最多的是电热毯。故ABD错误，C正确。
故选C。
4. 如图所示，取两个相同的验电器甲和乙，使甲带正电，乙不带电，用带有绝缘手柄的金属棒把甲和乙连接起来。下列说法正确的是（ ）
A. 接触的瞬间有电荷从乙流向甲
B. 接触后甲验电器的箔片闭合在一起，乙验电器的箔片张开
C. 甲带正电可能是因为它与玻璃棒摩擦过的丝绸接触的结果
D. 甲中正电荷通过金属棒流向乙，乙中负电荷通过金属棒流向甲
【答案】A
【解析】
【详解】ABD．因为规定正电荷定向移动的方向为电流的方向，所以电流方向与电子定向移动的方向相反；甲带正电是由于缺少电子，乙不带电，用带有绝缘手柄的金属棒把甲和乙连接起来，乙中带负电的自由电子经过金属棒从乙移到甲；金属棒中瞬间电流的方向从甲流向乙，甲金属箔的张角减小，乙金属箔的张角增大；故BD错误，A正确；
C．与玻璃棒摩擦过的丝绸带负电，甲与玻璃棒摩擦过的丝绸接触会带上负电，故C错误。
故选A。

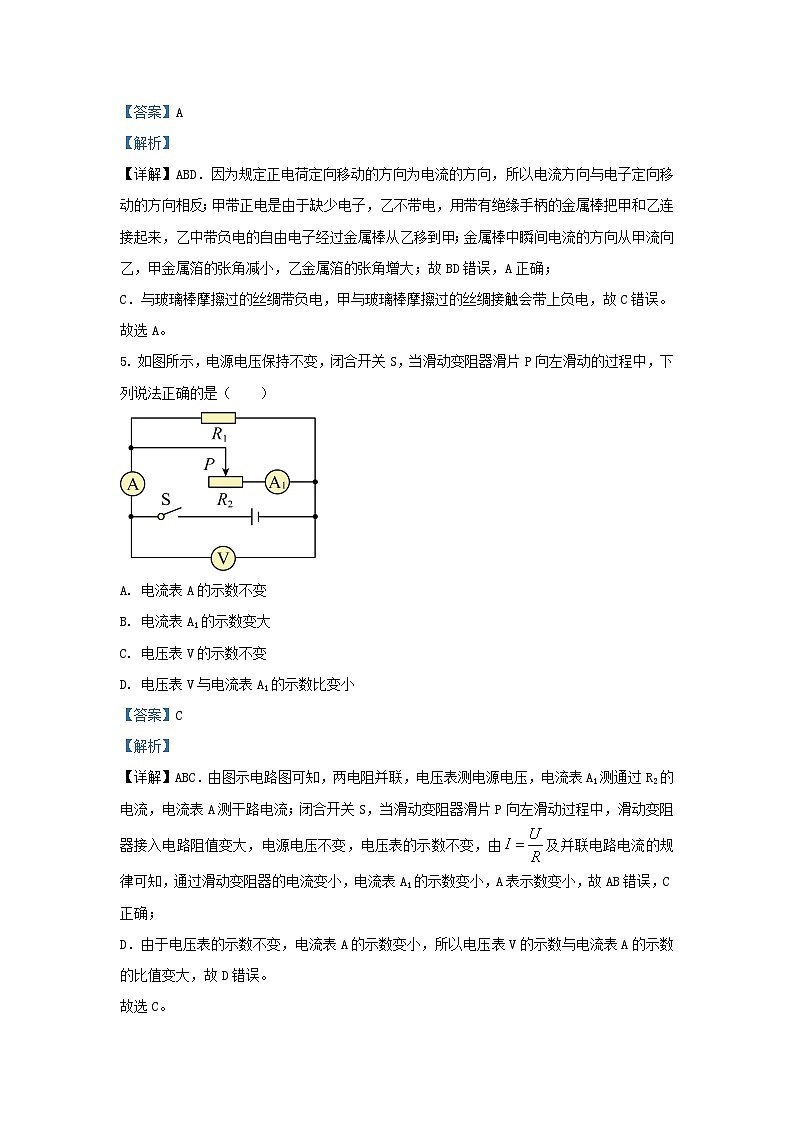

5. 如图所示，电源电压保持不变，闭合开关S，当滑动变阻器滑片P向左滑动的过程中，下列说法正确的是（ ）
A. 电流表A的示数不变
B. 电流表A1的示数变大
C. 电压表V的示数不变
D. 电压表V与电流表A1的示数比变小
【答案】C
【解析】
【详解】ABC．由图示电路图可知，两电阻并联，电压表测电源电压，电流表A1测通过R2的电流，电流表A测干路电流；闭合开关S，当滑动变阻器滑片P向左滑动过程中，滑动变阻器接入电路阻值变大，电源电压不变，电压表的示数不变，由及并联电路电流的规律可知，通过滑动变阻器的电流变小，电流表A1的示数变小，A表示数变小，故AB错误，C正确；
D．由于电压表的示数不变，电流表A的示数变小，所以电压表V的示数与电流表A的示数的比值变大，故D错误。
故选C。
6. 如图所示为探究“焦耳定律”的实验装置．两个透明容器中密封着等量的空气，U型管中液面高度的变化反映密闭空气温度的变化．将容器中的电阻丝R1、R2串联在电路中，且R1A. 该实验装置用于探究“电压和通电时间一定时，电热与电阻的关系”
B. 闭合开关后，通过R1的电流大于R2的电流
C. 闭合开关后，甲管中液面上升比乙慢
D. 闭合开关后，要使电流增大，应将滑动变阻器滑片P向左移动
【答案】C
【解析】
【详解】由于图中两电阻串联，所以，通过的电流和通电时间相等，而电阻不同，故可研究电流产生的热量与电阻的关系，AB错误；
由于R1 ＜R2，由Q=I2 Rt知道，右边容器中电阻丝产生的热量多，所以，由转换法知道，甲管中液面上升比乙慢，故C正确；
闭合开关后，由欧姆定律知道，要使电流增大，需要减小电路的电阻，即应将滑动变阻器滑片P向右移动，故D错误．
7. 下列有关电阻的说法正确的是（ ）
A. 长度相同的铜导线的电阻比镍铬合金丝的电阻小
B. 导体的电阻越大，表明导体的导电能力越弱
C. 导体的电阻与导体两端的电压成正比，与流过它的电流成反比
D. 两个电阻并联，若其中一个电阻变小，则总电阻也变小
【答案】BD
【解析】
【详解】A．电阻的大小同时受材料、长度和横截面积的影响，只考虑了材料和长度，而没有考虑到横截面积，故不能确定两者电阻大小，故A错误；
B．导体的电阻是导体的一种性质，反映了导体对电流阻碍作用的大小；导体的电阻越大，表明导体的导电能力越弱，故B正确；
C．导体电阻由导体材料、长度、横截面积决定，与导体两端的电压和通过导体的电流无关，故C错误；
D．两个电阻并联，根据欧姆定律及并联电路电流的规律，当一个电阻变小时，该支路电流变大，干路总电流变大，电压不变，则总电阻变小，故D正确。
故选BD。
8. 小王家本次查看电能表的示数如图甲，上次查看时电能表的示数如图乙，则下列说法正确的是（ ）
A. 电能表是测量用电器在一段时间内消耗的电能的仪表
B. 这个电能表允许接入用电器的最大总功率为2200W
C. 他家在这段时间内消耗的电能为903kW•h
D. 若只接入“220V；1000W”的电热水器，正常工作10min，电能表的圆盘转600转
【答案】ABD
【解析】
【详解】A．电能表是测量接在此电表下的用电器在一段时间内消耗的电能的仪表，故A正确；
B．由参数可知，该电能表工作电压为220V，允许通过的最大电流为10A，该电能表允许接入电路的最大总电功率是
故B正确；
C．他家在这段时间内消耗电能
故C错误；
D．3600r/（kW•h）表示电路中每消耗的电能，电能表的转盘转过3600r，只让一个标有“220V1000W”的电热水器正常工作10min，其消耗的电能为
则电能表的转盘转过的圈数
故D正确。
故选ABD。
9. 有关生活用电，下列说法正确的是（ ）
A. 家里安装漏电保护器后就不会发生触电事故
B. 控制电灯的开关要连接在火线和电灯之间
C. 用电器金属外壳接地，可预防由于金属外壳带电而发生的触电事故
D. 用试电笔辨别火线与零线时，手必须接触试电笔尾部的金属体
【答案】BCD
【解析】
【详解】A．漏电保护器在电路发生漏电现象时会自动跳闸，所以由于漏电而发生触电事故时，漏电保护器会自动切断电路；若触电不一定是因为漏电发生的，则漏电保护器可能不会断开电路，故A错误；
B．控制电灯的开关要接在火线和电灯之间，开关断开，电灯不带电，不易发生触电事故，故B正确；
C．将家用电器的金属外壳接地，当用电器漏电时，地线把人体短路，避免触电事故的发生，故C正确；
D．使用试电笔时，手不能碰到笔尖金属体，是为了防止触电，但必须接触笔尾金属体才能正确辨别火线和零线，故D正确。
故选BCD。
二、填空题（本题共8个小题，每空1分，共16分）
10. 一座只有470万常住人口三线城市，仅两个月就一跃成为“烧烤界顶流”。据报道，刚过去的五一假期，淄博站到发旅客48万人次。一进入烧烤现场，人们能闻到肉香，这是一种__________现象，人们还发现温度越高香味越浓，这说明温度越高，__________。
【答案】 ①. 扩散 ②. 分子运动的越剧烈
【解析】
【详解】[1]一进入烧烤现场，人们能闻到肉香，这是一种扩散现象。
[2]人们还发现温度越高香味越浓，这说明温度越高，分子运动越剧烈，扩散的越快。
11. 如图是用充电宝给两部手机同时充电的情景，则这两部手机是__________联的。若再接上第三部手机，则通过图中两部手机的电流将__________。
【答案】 ①. 并 ②. 不变
【解析】
【详解】[1]用充电宝给两部手机同时充电，两部手机能独立工作且互不影响，所以它们是并联的。
[2]若再接上第三部手机，三部手机是并联关系，因并联电路各支路之间互不影响，所以通过图中两部手机的电流将不变。
12. 如图所示为某型号电饭锅的内部结构的电路示意图，电饭锅有“加热”和“保温”两档，其中R1和R2均为发热电阻；当开关S接2时，电饭锅处于__________档；当开关S接1时，电路中的电流为4A，则电饭锅在这一挡工作5min产生热量为__________J。
【答案】 ①. 保温 ②. 2.64×105
【解析】
【详解】[1]由图可知，当开关S接2时，R1、R2串联，根据串联电路的电阻特点可知，此时电路中的总电阻最大，由可知，电路中的总功率最小，电饭锅处于保温挡。
[2]当开关S接1时，电路中的电流为4A，电饭锅在这一档位工作5min产生热量
Q=W=UIt=220V×4A×5×60s＝264×105J
13. 如图是关于电阻R甲、R乙的电流与电压关系的图象，将它们串联到电压为3V的电源上，闭合开关，电路的总功率是__________W，此时R甲__________R乙（选填“大于”、“小于”或“等于”）。
【答案】 ①. 1.2 ②. 大于
【解析】
【详解】[1]串联电路中电流处处相等，且总电压等于各元件两端的电压之和。将它们串联到电压为3V的电源上，从图中可知，此时电路电流I＝0.4A，甲、乙两端的电压分别为2V、1V。电路的总功率
P＝UI＝3V×0.4A＝1.2W
[2]已知电阻R甲两端的电压大于电阻R乙两端的电压，由知道，R甲大于R乙。
14. 如图所示的发光二极管，具有单向导电性，它是利用__________材料制成的；某些物质在很低的温度时，电阻就变成了0，这种材料物理学上称之为__________。
【答案】 ①. 半导体 ②. 超导体
【解析】
【详解】[1]二极管、三极管、压敏电阻等都是由半导体材料制成。
[2]在很低的温度时，电阻就变成了0，对电流没有了阻碍作用，这种材料被称之为超导体。
15. 家庭电路中控制电灯的开关被短路，保险丝__________（选填“会”或“不会”）被烧断，保险丝是利用电流的__________效应来工作的。
【答案】 ①. 不会 ②. 热
【解析】
【详解】[1]家庭电路中控制电灯的开关被短路，则电流可以不通过开关直接到达用电器，相当于开关是闭合的，不会造成家庭电路中电流过大，保险丝不会熔断。
[2]根据焦耳定律，电流通过保险丝后会产生热量，是利用电流的热效应工作的。
16. 如图，电源电压恒定，R1、R2为定值电阻，甲、乙可能是电压表或电流表，闭合S1。当S2闭合，R1、R2均能工作，甲、乙两表示数之比为5：1；当S2断开，甲、乙两表换成另一种类型的表，R1、R2仍能工作，两表示数之比为__________，此时R1、R2的电功率之比为__________。
【答案】 ①. 4：5 ②. 1：4
【解析】
【详解】闭合S1、当S2闭合，若甲表为电流表，则电源被短路，若乙表为电流表，则R2被短路。则两表均为电压表，甲表测量电源电压，乙表测量R2两端的电压，甲、乙两表示数之比为5：1；根据可知两电阻的阻值之比
当S2断开，甲、乙两表换成另一种类型的表，R1、R2仍能工作，为电流表，此时两电阻并联，电流表甲测量通过R2的电流，电流表乙测量干路电流；根据欧姆定律可知通过两电阻的电流之比
根据并联电路的电流特点可知两表示数之比
根据P＝UI可知此时R1、R2的电功率之比为
17. 如图所示，用酒精灯给试管中的水加热，一段时间后橡皮塞被冲开。酒精燃烧的过程中的能量转化是______，橡皮塞被冲开的过程与内燃机的______冲程能量转化过程相同。
【答案】 ①. 化学能转化为内能 ②. 做功
【解析】
【详解】[1]在酒精燃烧过程中，消耗化学物质，放出热量，将酒精的化学能转化为火的内能。
[2]火的热量传递给水和水蒸气，水蒸气膨胀做功，将软木塞顶起，将内能转化为塞子的机械能；这与内燃机的做功冲程中的能量转化相同，内燃机在做功冲程中将内能转化为机械能。
三、实验题（本题共4小题，共24分）
18. 如图1是探究“比较不同物质吸热的情况”的实验装置。
（1）除了图1中所示的器材外，还需要增加的测量工具有__________和__________；
（2）甲、乙液体吸收热量的多少可通过__________来反映；
（3）从图2中可以看出，__________液体吸热本领强，__________液体更适合做冷却液；
（4）若乙液体的比热容为4.2×103J/（kg•℃），则甲液体的比热容为__________J/（kg•℃）。
【答案】 ①. 天平 ②. 秒表 ③. 加热时间 ④. 乙 ⑤. 乙 ⑥. 2.8×103
【解析】
【详解】（1）[1][2]根据比较吸热能力的方法，要控制不同物质的质量相同，要用到天平，根据转换法，用加热时间表示吸热多少，还需要秒表。
（2）[3]吸收多少难以直接观察，由于加热器相同，相同时间产生热量相同，由转换法，甲、乙液体吸收热量的多少可通过加热时间来反映。
（3）[4][5]从图2中可以看出，加热9分钟（吸热相同），甲升高的温度为
乙升高的温度为
质量相同的不同种物质，吸收相同热量，乙的温度变化量小，根据比较吸热能力的方法，乙的吸热能力强，乙液体的比热容较大。根据Q＝cmΔt，在质量和升高的温度相同时，乙吸热多，故乙液体更适合作发动机的冷却液。
（4）[6]根据Q=cmΔt可知，根据质量和吸热相同可知
则甲液体的比热容为
19. 小王在做探究并联电路电流规律的实验，如图甲是实验的电路图。
（1）小王在连接电路前发现，电流表的指针在图乙的位置，这是因为__________；
（2）纠正错误后，小王要用电流表测通过L1的电流，请你帮他连好电路__________；
（3）小王又用电流表分别测出通过L2的电流和总电流，并记录在表格中，得出了并联电路的电流规律。请你指出他实验的不足之处__________；
（4）实验结束后，小王又增加了一块电流表，连接了如图丁所示的电路图，当开关S由闭合到断开时，电路的总电阻将__________，灯L1的亮度将__________。
【答案】 ①. 电流表的指针没调零 ②. ③. 一次实验具有偶然性，得不到普遍规律 ④. 变大 ⑤. 不变
【解析】
【详解】（1）[1]在连接电路时发现，电流表的指针不在“0”刻度线位置，是因为没有调零。
（2）[2]电流表测通过L1的电流，电流表要和L1串联，由图乙知选择小量程，连接如图所示
（3）[3]实验只做了一次实验，只根据一次实验数据得出的结论有偶然性；为避免实验的偶然性，应更换不同规格的小灯泡进行多次实验，得出具有普遍性的结论。
（4）[4][5]图丁所示的电路图，开关S断开时，电路中只有灯泡L1，两电流表示数相等，S闭合时，两灯并联，电流表A2测干路电流，A1测灯L1的电流，因灯L1的电压不变，根据欧姆定律，通过L1的电流大小即电流表A1的示数不变；由图可知，当开关S由闭合到断开时，A2电流表的示数变小，电路的总电阻将变大；并联电路各支路之间互不影响，灯L1亮度不变。
20. 如图甲所示，是某物理小组探究“电流与电阻的关系”的实验电路。实验共选择了5个定值电阻，阻值分别为5Ω、10Ω、15Ω、20Ω、25Ω，电源为3节新干电池，滑动变阻器的最大阻值为50Ω。
（1）如图甲所示为物理小组成员小王连接的电路，电路中有一条线的一个端点连接错误，请你在图中将连接错误的线打“×”，并用笔画线代替导线将电路连接正确__________。
（2）连接正确后，闭合开关前，应将滑动变阻器的滑片移到__________端。
（3）为确保电路安全，并能使所有定值电阻接入电路都能完成实验，定值电阻两端电压最小不能低于__________V。
（4）小王首先用5Ω电阻进行实验，调节滑片，使电压表的示数为2.5V时，读出电流表的示数，并记录到表格中。接着他断开开关，取下5Ω电阻，将10Ω电阻接入电路，闭合开关，调滑片使电压表示数为2.5V时，读出电流表的示数，并记录到表格中。请你指出他的实验操作中出现的错误：__________。
（5）小王做完实验后，同组的小李同学又重新做了这个实验，并根据实验所得的五组数据绘制出I﹣R图象，如图乙所示，由图象可得出的结论是__________。
【答案】 ①. ②. 左 ③. 1.5 ④. 换完10Ω后，闭合开关前滑片没滑到阻值最大处 ⑤. 电压一定时，导体中的电流跟它的电阻成反比
【解析】
【详解】（1）[1]本实验中，电压表与电阻并联，电流表与电阻串联，改正后如下所示：
（2）[2]为了保护电路，闭合开关前，应将滑动变阻器的滑片移到阻值最大处，即最左端。
（3）[3]电源为3节新干电池，电源电压为4.5V；根据串联电路的规律及分压原理有
当变阻器最大电阻连入电路中时，对应的定值电阻也最大，这时电压表控制的电压最小，即
控制的最小电压为
UV＝1.5V
（4）[4]根据控制变量法，研究电流与电阻的关系时，需控制定值电阻的电压相同，当换上大电阻时，为了保护电路，闭合开关前，应将滑动变阻器的滑片移到阻值最大处，所以当取下5Ω电阻，换完10Ω后，闭合开关前将滑片滑到阻值最大处，再闭合开关，调滑片使电压表示数为2.5V时，读出电流表的示数。
（5）[5]如图乙所示，由图像可得出的结论是：电压一定时，导体中的电流跟它的电阻成反比。
21. 如图所示，在“测量小灯泡的电功率”的实验中，电源电压为4.5V，小灯泡的额定电压为2.5V．
（1）请你用笔画线代替导线，将甲图中的实物图连接完整（要求滑动变阻器的滑片P向B端移动时小灯泡变暗）．
（ ）
（2）某小组连接好电路后，检查连线正确，但闭合开关后发现小灯泡发出明亮的光且很快熄灭．出现这一故障的原因可能是________．排除故障后，闭合开关，移动滑动变阻器的滑片P到某处，电压表的示数如乙图所示．若要测量小灯泡的额定功率，应将图中的滑片P向________（选填“A”或“B”）端移动，直到电压表的示数为2.5V，此时电流表的示数如丙图所示，则小灯泡的额定功率为_______W．
（3）测出小灯泡的额定功率后，某同学又把小灯泡两端电压调为额定电压的一半，发现测得的功率并不等于其额定功率的四分之一，其原因是______________．
（4）若将小灯泡换成定值电阻，且电路连接完好，还可以完成的实验是________（填标号）．
A．探究电流与电压的关系 B．探究电流与电阻的关系
【答案】 ①. ②. 滑动变阻器的滑片未调到最大阻值处 ③. A ④. 0.8 ⑤. 灯泡电阻随温度发生变化 ⑥. A
【解析】
【详解】（1）滑动变阻器的滑片P向B端移动时小灯泡变暗，小灯泡变暗即小灯泡的实际功率降低，由 可知电阻不变，电压减小，功率降低，即滑片P向B端移动时灯泡分得的电压减小，由串联电路电压比等于电阻比可知，此时滑动变阻器阻值增大，即接入电路的电阻丝长度增加，因此应将开关与A位置相连；
（2）小灯泡发出明亮光说明灯泡实际功率过大，由 可知此时灯泡分得的电压过大，由串联电路电压比等于电阻比可知，此时滑动变阻器电阻过小，即滑动变阻器的滑片未调到最大阻值处；
（3）由图乙可知此时小灯泡电压为1.8V，小于额定电压，因此应增加小灯泡两端的电压，由串联电路电压比等于电阻比可知，此时滑动变阻器接入的电阻太大应当调小，即滑片P向A端移动，调整好后，由图丙知小灯泡的电流为0.32A，则额定功率为 ；
（3）若将小灯泡换成定值电阻，移动滑动变阻器滑片，可改变定值电阻两端的电压和电流，探究电流与电压的关系，电阻阻值不变，不能探究电流与电阻的关系．
四、综合应用题（本题共3小题，共22分）
22. 随着人们生活水平的提高，汽车已经走进寻常百姓家。已知某品牌汽车在平直公路上匀速行驶100km，牵引力做功8.1×107J，所用燃油的热值为4.5×107J/kg，密度为0.8×103kg/m3，在上述行驶过程中消耗7.5L燃油。则：
（1）燃油完全燃烧放出的热量是多少？
（2）若汽车发动机冷却液的质量为5kg，初温为20℃，比热容，行驶过程中冷却液吸收了1.26×106J的热量，则冷却液的末温是多少？
（3）此过程中内燃机的效率。
【答案】（1）2.7×108J；（2）80℃；（3）30%
【解析】
【详解】解：（1）燃油的质量
燃油完全燃烧放出的热量
（2）根据可知末温
（3）此过程中内燃机的效率
答：（1）燃油完全燃烧放出的热量是2.7×108J；
（2）冷却液的末温是80℃；
（3）此过程中内燃机的效率为30%。
23. 如图所示，电源电压不变，定值电阻R0=15Ω，小灯泡标有“6V，3W”字样（灯丝电阻不变），电流表量程为0～3A。当只闭合开关S，移动滑动变阻器的滑片P，使其连入电路中的阻值为36Ω时，小灯泡恰好正常发光。求：
（1）电源电压；
（2）闭合S、S1、S2后，移动滑片P，在保证电路安全的情况下，此电路的最大电功率是多少？此时滑动变阻器的电功率是多少？
【答案】（1）24V；（2）72W，33.6W
【解析】
【详解】解：（1）当只闭合开关S，灯泡和滑动变阻器串联，电流表测量电路电流，移动滑动变阻器的滑片P，使其连入电路中的阻值为36Ω时，小灯泡恰好正常发光。此时电路电流
滑动变阻器两端的电压
电源电压
（2）闭合S、S1、S2后，R1与R0并联，电流表测量干路电流，当电流表示数为3A时，电路的总功率最大为
通过定值电阻两端的电流
根据并联电路的电流特点可知通过滑动变阻器的电流
此时滑动变阻器的电功率是
答：（1）电源电压为24V；
（2）闭合S、S1、S2后，移动滑片P，在保证电路安全的情况下，此电路的最大电功率是72W；此时滑动变阻器的电功率是33.6W。
24. 我国“华为”公司是当今世界通讯领域的龙头企业，以手机为例，华为“Mate20pr“不仅采用4000mA•h超大容量电池，并且采用“超级快充”技术，不到半小时可把电池充达一半以上，极大方便了人们的使用。已知该电池的部分参数如表所示：
（1）其指纹锁“钥匙”是特定人的指纹（S1）、密码（S2）或人脸识别钥匙（S3）三者都可以单独使手机（M）解锁并工作，如图中电路设计符合要求的是__________。
A．B．
C．D．
（2）人们在使用手机长时间通话时，手机会明显发热，这是__________能转化为__________能。手机内部有一个阻值为1000Ω的电阻，当通过它的电流为2mA时，1min内产生的热量是__________J。
（3）两个充电器，一个标注“输出5V；600mA”，另一个标注“输出5V；4A”，其中一个是快速充电器。假设充电效率为100%，选用快速充电器将电池从储电量为零到充满需要的时间为__________s。
【答案】 ①. B ②. 电 ③. 内 ④. 0.24 ⑤. 2664
【解析】
【详解】（1）[1]由题知，其指纹锁“钥匙”是特定人的指纹（S1）、密码（S2）或人脸识别钥匙（S3）三者都可以单独使手机（M）解锁并工作，说明三个开关互不影响，则三个开关应并联，再与电动机串联，所以B正确；
A图中三个开关同时闭合时，会造成电源短路，故A错误；
C图中三个开关同时闭合才能解锁，故C错误；
D图中S2和S3同时闭合会造成电源短路，故D错误
故选B。
（2）[2][3]人们在使用手机长时间通话时，手机会明显发热，这是电能转化为内能。
[4]手机内部有一个阻值为1000Ω的电阻，当通过它的电流为2mA时，1min内产生的热量
（3）[5]两个充电器的功率分别为
因P2＞P1，所以第二个充电器的充电速度快；电池充满电储存的电能为
已知充电效率为η=100%，则消耗的电能为
由公式可得，选用快速充电器将电池从零充满需要的时间
电池名称
锂离子电池
电压
3.7V
容量
4000mA•h
