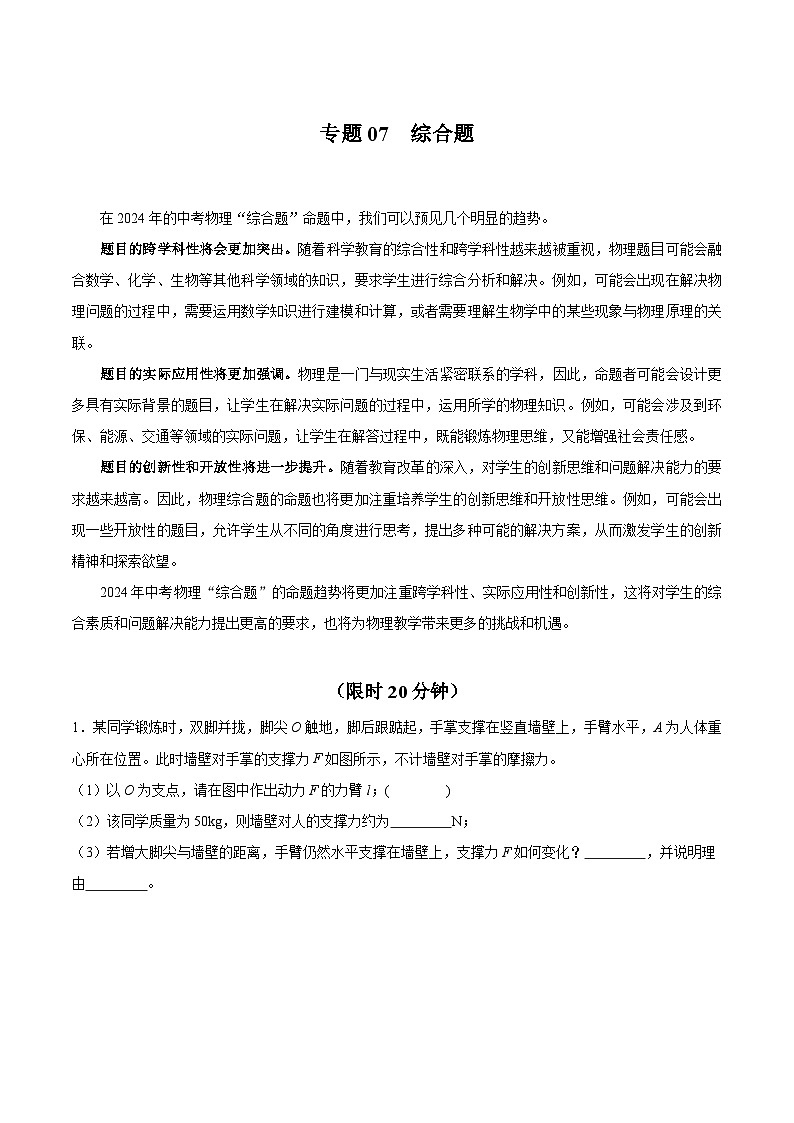

【中考二轮】2024年中考物理热点专练（全国通用）专题07+综合题-专题训练.zip

这是一份【中考二轮】2024年中考物理热点专练（全国通用）专题07+综合题-专题训练.zip，文件包含专题07综合题-专题训练原卷版docx、专题07综合题-专题训练解析版docx等2份试卷配套教学资源，其中试卷共92页， 欢迎下载使用。
在2024年的中考物理“综合题”命题中，我们可以预见几个明显的趋势。
题目的跨学科性将会更加突出。随着科学教育的综合性和跨学科性越来越被重视，物理题目可能会融合数学、化学、生物等其他科学领域的知识，要求学生进行综合分析和解决。例如，可能会出现在解决物理问题的过程中，需要运用数学知识进行建模和计算，或者需要理解生物学中的某些现象与物理原理的关联。
题目的实际应用性将更加强调。物理是一门与现实生活紧密联系的学科，因此，命题者可能会设计更多具有实际背景的题目，让学生在解决实际问题的过程中，运用所学的物理知识。例如，可能会涉及到环保、能源、交通等领域的实际问题，让学生在解答过程中，既能锻炼物理思维，又能增强社会责任感。
题目的创新性和开放性将进一步提升。随着教育改革的深入，对学生的创新思维和问题解决能力的要求越来越高。因此，物理综合题的命题也将更加注重培养学生的创新思维和开放性思维。例如，可能会出现一些开放性的题目，允许学生从不同的角度进行思考，提出多种可能的解决方案，从而激发学生的创新精神和探索欲望。
2024年中考物理“综合题”的命题趋势将更加注重跨学科性、实际应用性和创新性，这将对学生的综合素质和问题解决能力提出更高的要求，也将为物理教学带来更多的挑战和机遇。
（限时20分钟）

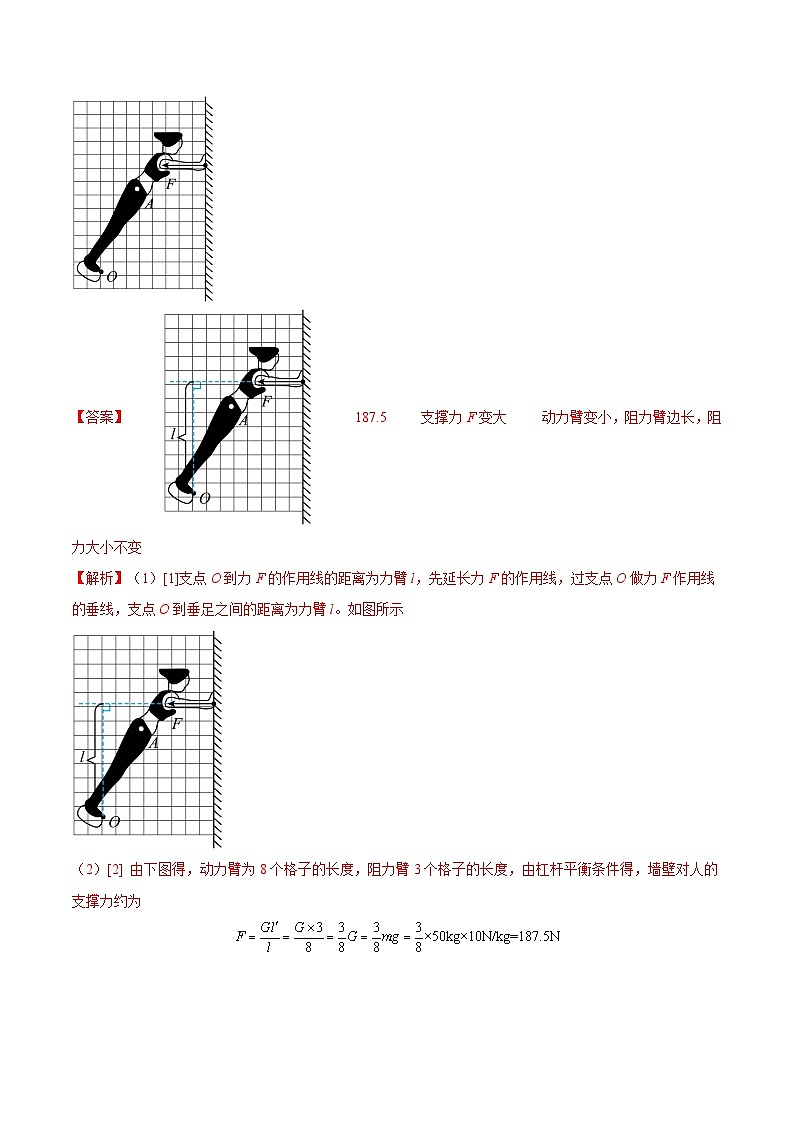

1．某同学锻炼时，双脚并拢，脚尖O触地，脚后跟踮起，手掌支撑在竖直墙壁上，手臂水平，A为人体重心所在位置。此时墙壁对手掌的支撑力F如图所示，不计墙壁对手掌的摩擦力。
（1）以O为支点，请在图中作出动力F的力臂l；( )
（2）该同学质量为50kg，则墙壁对人的支撑力约为 N；
（3）若增大脚尖与墙壁的距离，手臂仍然水平支撑在墙壁上，支撑力F如何变化？ ，并说明理由 。

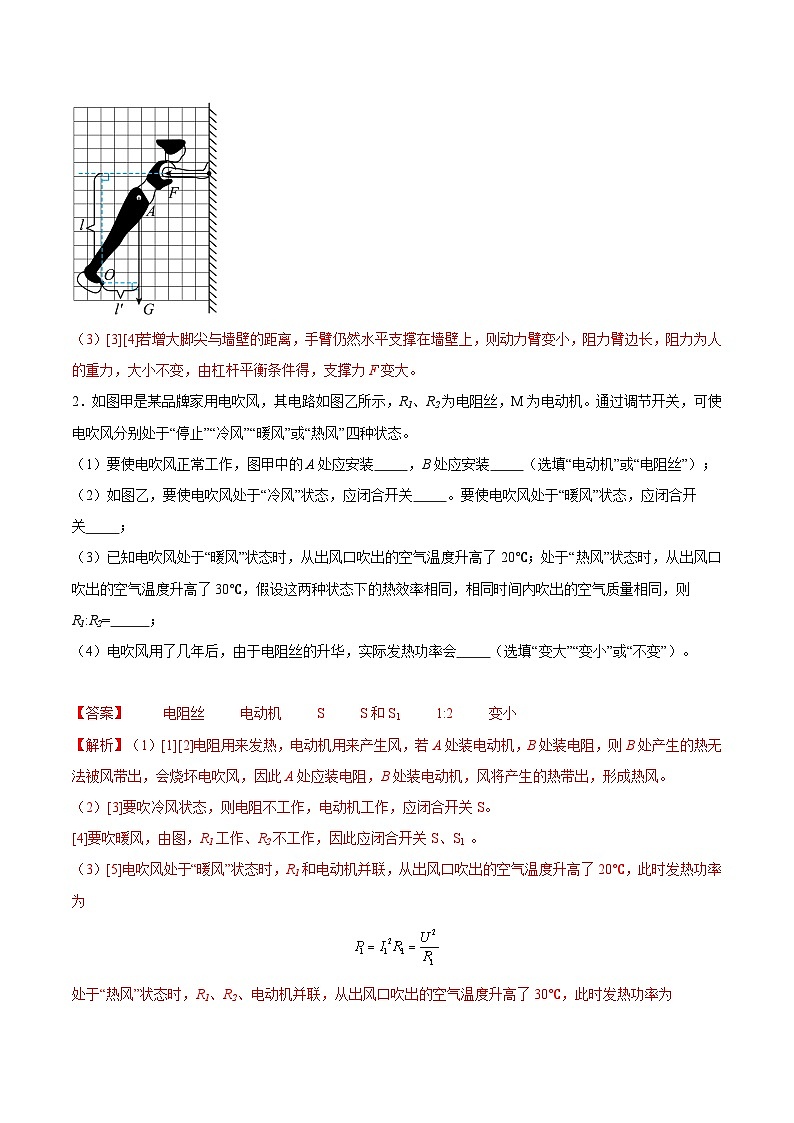

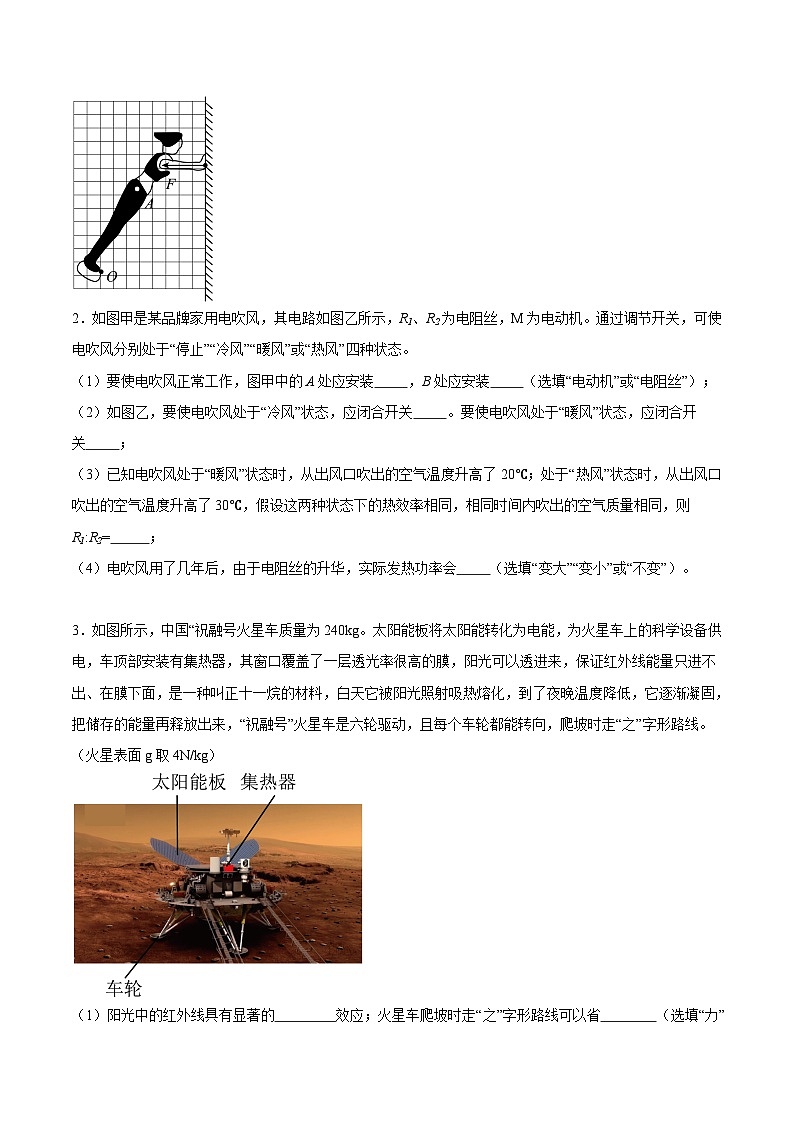

2．如图甲是某品牌家用电吹风，其电路如图乙所示，R1、R2为电阻丝，M为电动机。通过调节开关，可使电吹风分别处于“停止”“冷风”“暖风”或“热风”四种状态。
（1）要使电吹风正常工作，图甲中的A处应安装 ，B处应安装 （选填“电动机”或“电阻丝”）；
（2）如图乙，要使电吹风处于“冷风”状态，应闭合开关 。要使电吹风处于“暖风”状态，应闭合开关 ；
（3）已知电吹风处于“暖风”状态时，从出风口吹出的空气温度升高了20℃；处于“热风”状态时，从出风口吹出的空气温度升高了30℃，假设这两种状态下的热效率相同，相同时间内吹出的空气质量相同，则R1:R2= ；
（4）电吹风用了几年后，由于电阻丝的升华，实际发热功率会 （选填“变大”“变小”或“不变”）。
3．如图所示，中国“祝融号火星车质量为240kg。太阳能板将太阳能转化为电能，为火星车上的科学设备供电，车顶部安装有集热器，其窗口覆盖了一层透光率很高的膜，阳光可以透进来，保证红外线能量只进不出、在膜下面，是一种叫正十一烷的材料，白天它被阳光照射吸热熔化，到了夜晚温度降低，它逐渐凝固，把储存的能量再释放出来，“祝融号”火星车是六轮驱动，且每个车轮都能转向，爬坡时走“之”字形路线。（火星表面g取4N/kg）
（1）阳光中的红外线具有显著的 效应；火星车爬坡时走“之”字形路线可以省 （选填“力”或“功”）
（2）火星车在火星表面所受的重力大小为多少 ？
（3）在下列方框中填上装置或能量名称，完成火星车利用太阳能的路径图 ，

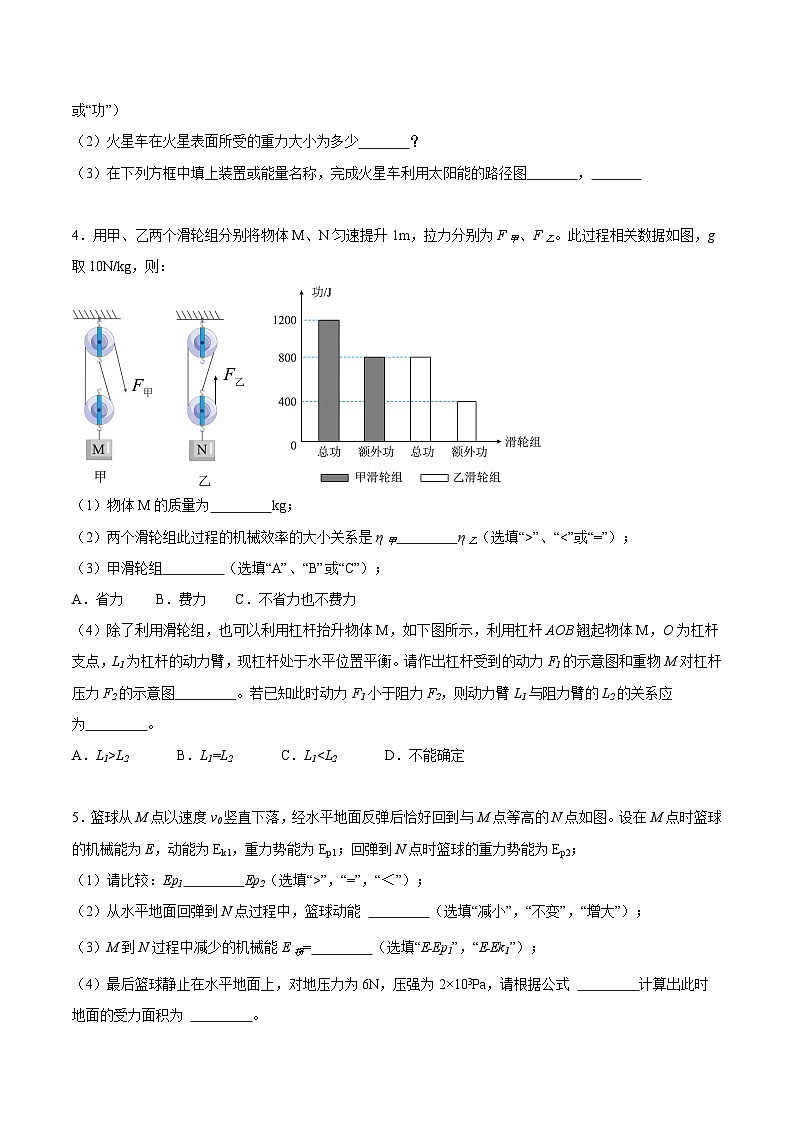

4．用甲、乙两个滑轮组分别将物体M、N匀速提升1m，拉力分别为F甲、F乙。此过程相关数据如图，g取10N/kg，则：
（1）物体M的质量为 kg；
（2）两个滑轮组此过程的机械效率的大小关系是η甲 η乙（选填“>”、“L2 B．L1=L2 C．L1”，“=”，“＜”）；
（2）从水平地面回弹到N点过程中，篮球动能 （选填“减小”，“不变”，“增大”）；
（3）M到N过程中减少的机械能E损= （选填“E﹣Ep1”，“E﹣Ek1”）；
（4）最后篮球静止在水平地面上，对地压力为6N，压强为2×103Pa，请根据公式 计算出此时地面的受力面积为 。
6．“碳中和”是指生产生活中通过各种方式来抵消自身产生的CO2（二氧化碳）排放量，达到CO2的相对“零排放”，是当今共同应对气候变暖问题的全球行动。2022年北京冬奥会是全球第一个实现了“碳中和”的冬奥会。冬奥会使用了氢燃料电池大巴，行驶时只排放水而无其它任何有害物质。大巴使用的氢燃料电池相当于发电机，电池工作原理如图甲所示。把氢和氧分别供给阳极和阴极，氢通过阳极向外扩散并与电解质发生反应后，放出的电子通过外部工作电路到达阴极，失去电子的氢离子（质子）穿过质子交换膜，到达燃料电池阴极板。
（1）氢燃料电池工作时将燃料的 能转化为电能；
（2）图甲是氢燃料电池工作原理图，则电池正常工作时电池内部电流的方向为 （选填“向左”或“向右”）；
（3）如图乙，驾驶位有通风和加热两种功能，且能独立控制，以下简化电路可达到此要求的是 （填字母）；
（4）氢燃料电池大巴可实现CO2的零排放，而柴油动力大巴每燃烧1kg柴油排放的CO2约3kg。某柴油动力大巴行驶100km耗油25L，这25L柴油完全燃烧可释放热量 J；如改用氢燃料电池大巴行驶100km可减少约 kg的CO2排放；（ρ柴油=0.8×103kg/m3，q柴油=4.3×107J/kg）
（5）请你为“低碳生活”给出一条合理的出行建议： 。
7．如图甲，重3N的物体在水平压力F的作用下，压在竖直的墙壁上，F大小随时间t的变化关系及物体运动的速度随时间t的变化关系如图乙所示，由图像可知：
（1）当t=1s时，物体所受摩擦力为 N；
（2）在2~4s内物体做 运动（选填“加速”、“减速”或“匀速”）；
（3）当t=5s时，物体所受摩擦力为 N。
8．即热式饮水机工作原理如图1所示，水箱中的水被水泵抽出后，流经电阻丝时被加热，实现边加热边出热水的即热功能，电阻丝最大加热功率为2000W。用户可根据需要调节出水温度和出水量。小军对该饮水机进行了探究。
表一
（1）小军探究过程如下（设电阻丝产生的热量全部被流经的水吸收且无热量损失）：
①将出水量设置为250mL，出水质量为 kg；
②用温度计测出水箱内水的初温如图2所示，示数为 ℃；
③保持水的初温和出水量不变，改变出水温度，测量出水时间并记录在表1中；
④根据表1数据计算出加热功率，第1次实验时的加热功率为 W；
（2）小军采用的实验方法是 ，小军由表1数据得出结论：饮水机可根据出水温度自动选择不同的控制方式，当出水温度低于85℃时，仅通过改变 来调节出水温度，若上述实验中将出水温度设定为88℃，可估算出水时间约为 s；
（3）小军对实验进行了反思：上述结论在冬季还适用吗？为得到精准的结论，小军将表1设计优化如下并重新实验，你认为①、②处应分别填写的是 和 。
9．厨艺最讲究“火候”二字，如图甲所示的智能蛋糕机就是通过智能化技术控制制作时间和温度，制作出口感好、营养价值高的蛋糕。该蛋糕机的电路简图如图乙所示，其中R1、R2均为发热电阻（假定电阻不随温度变化），部分参数如下表所示。求：
（1）当开关S1断开，单刀多掷开关S2打到3时，蛋糕机处于 档（选填“高温”、“中温”或“低温”）；
（2）该蛋糕机以高温挡正常工作时，10分钟产生的热量；( )
（3）该蛋糕机正常工作时R2的电阻值；( )
（4）该蛋糕机低温挡的额定功率。( )
10．小雨家买了一台储水式电热水器。外观如图甲所示，图乙是热水器剖视图。热水器的内胆是密封的，里面有两个通到外部的水管，a是热水出水管，b是冷水进水管。c和d是两个外层包有绝缘材料的电加热管。
（1）关于电热水器下列说法中正确的是 ；
A．电源指示灯发出的红光是红外线
B．电加热管通电时电能转化为内能
C．电加热管里电阻丝用电阻小、熔点低的材料制成
（2）电热水器要使用三脚插头，是为了使电热水器的金属外壳与 相连；
（3）如图甲所示，在热水管和冷水管交会处安有一个水龙头。水龙头的手柄做的较长，这个水龙头的手柄相当于一个 （选填“省力”、“费力”或“等臂”）杠杆；
（4）电热水器内胆充满水后才能通电加热。电加热管周围的水吸收热量温度升高，水的体积膨胀，密度变 ；
（5）为了防止电热水器漏电，电热水器生产厂家利用自来水导电能力差的特性，发明了一种“防电墙”技术。即用一段空心绝缘管替换一段热水出水管。通过改变此管的内径和长度来改变管内水的电阻的大小。如图丙所示，四个用同种材料制成的空心绝缘管，A和B内径相同，C和D内径相同，A、B的内径大于C、D的内径。为了增大流经空心绝缘管内水的电阻，减小漏电电流，如果你是设计师，会选用下图中的 绝缘管；
（6）电热水器面板上有两个控制开关S1、S2，火线两个电加热管分别用R1、R2表示，要求S1单独控制R1，S2单独控制R2，两个开关同时闭合时R1与R2同时加热。请你在图丁中，用笔画线代替导线，补全开关控制电加热管的电路，且符合安全用电的原则 。
11．黄旭华是中国的“核潜艇之父”，为我国核潜艇事业做出巨大的贡献。核潜艇是国家的战略重器，是维护国家安全的基石之一。图甲是核潜艇的外观。
（1）核潜艇在海面下的100m的深处水平匀速行驶过程中，遇到紧急情况，迅速调整艇身仰角（与水平方向的夹角）至30°开始上浮，上浮过程中潜艇始终以不变的速度沿艇身方向行驶，潜艇的深度计显示的潜艇在海面下的深度随时间变化的关系如图乙，则潜艇在第80s时受到海水压强为 Pa（潜艇高度不计，海水密度取1.0×103kg/m3， g取10N/kg），上浮过程中（第50s至第100s）潜艇的速度大小为 m/s；
（2）流动的海水属于流体，核潜艇在海里行驶要考虑流体压强和流速的关系。如图丙所示是演示“流体压强和流速的关系”实验装置，U形管中装有水，直径相同的a、b两管中的水静止时液面相平。如果在右端c处往装置里急吹气，导致b管上方气流速度 （选填“大于”、“等于”或“小于”）a管上方的气流速度，b管与a管的水面上方形成气压差，U形管中 （选填“a”或“b”）管水面升高， （选填“a”或“b”）管水面降低，如果升高端的液面比原来升高了5cm，则此时U形管底部d处左右两侧液体压强差为 Pa。（g取10N/kg）
12．如图甲是某自动控温电热水器的电路图，其中控制电路电压恒为6V，R1为热敏电阻，置于水箱中产生的热量对水箱中水温的影响忽略不计，R1阻值随温度变化的关系如图乙所示，R2为可调电阻，用来设定电热水器的水温。R3、R4为纯电热丝，均置于水箱中，R3=22Ω；电磁铁线圈电阻忽略不计，当电磁铁电流达到0.2A时，继电器衔铁被吸下来。（工作过程中，电源电压均保持不变），请完成下列问题：
（1）图甲中电磁铁的上端为 （选填“N极”或“S极”）；
（2）加热时电热丝R3的功率为 ；
（3）如果电热水器储有60kg的水，电路处于加热状态，正常工作1小时，产生的热量80%被水吸收，则水温升高了 ℃；[c水=4.2×103J/（kg•℃），结果保留1位小数]
（4）如果将电热水器水温设为60℃，R2的阻值应该调至 Ω。
13．如图所示，先用大小为200N的拉力 F1把重为150N的物体甲从A点竖直向上加速拉至B 点，h=2m，再用平行于斜面大小不变的拉力F2把甲沿斜面从C点拉至与B点等高的D点；如图所示，用大小相同的拉力F2将物体乙沿水平地面从O点直线拉至P点。已知 F2=120N，甲在CD 段的速度—时间图像和乙在OP段的路程—时间图像如图所示。 求：
（1）F1所做的功是多少？( )
（2）利用斜面提升甲的机械效率是多少？( )
（3）F2在OP段做功的功率是多少？( )
（4）甲在CD段受到的摩擦力为 f1和乙在OP段受到摩擦力为 f2，则f1 f2（选填“=”或“≠”）。

14．质量为48.5kg的机器人携带1.5kg的快递件乘坐电梯上楼，如图1（g取10N/kg）
（1）电梯上升过程速度随时间变化图像如图2，求：
①匀速阶段电梯上升的距离；
②匀速阶段电梯对机器人支持力的功率；
（2）离开电梯后，机器人受到水平向前的动力F，其所受地面阻力是总重力的0.2倍，从电梯口O点匀速直线运动4s到A点时撤去动力，然后减速运行0.5s到房门前C点，随后静止在C点，求：
①在方框中画出机器人（包括快递件）在B点的受力示意图，用“”表示机器人；
②以机器人在O点为计时起点，在图3中画出0~5s机器人所受阻力的大小随时间变化的图像；
（3）现有图4装置，放置在五楼窗口，小明操作机器从一楼匀速提升质量同为1.5kg的快递件到五楼，该过程此装置的机械效率为50%，则牵拉绳子的力是 N。
15．2020年11月10日，中国万米载人深潜器“奋斗者”号在马里亚纳海沟成功坐底，深度达10909m。图甲是“奋斗者”号模型，图乙是它的部分结构示意图。“奋斗者”号总质量为20t，其底部装配有质量为2t的可抛弃压载铁，中部安装有固体浮力材料，载人舱为空心球体。除载人舱及部分电路设施外，其余部分与海水相通。“奋斗者”号在海水中依靠改变自身重力和受到的海水浮力实现无动力下潜和上浮。不考虑海水的流动影响，忽略深潜器部件受到海水压力后的体积变化。（海水密度取1.0×103kg/m3，g取10N/kg）
（1）若在10909m深度处，海水产生的压强为1.1×108Pa，此处海水在载人舱外壳2×10﹣4m2的面积上产生的压力为多少？( )
（2）若固体浮力材料质量为2400kg，密度为600kg/m3。求：
①固体浮力材料的体积为多少？( )
②固体浮力材料完全浸没在海水中时，受到的浮力和自身重力之差为多少？( )
（3）“奋斗者”号完全浸没在海水中后匀速下潜，接近海沟底部时，抛掉质量为m的压载铁后悬浮在海水中，待海底科研任务结束后，抛掉剩余的全部压载铁后匀速上浮至海面。若 “奋斗者” 号只在竖直方向实现下潜和上浮，船身与水平面平行，下潜和上浮过程中所受阻力大小不变、方向与运动方向相反，压载铁的密度为8.0×103kg/m3，则“奋斗者”号在抛掉质量为m的压载铁后所受海水的浮力为 N。
16．小明用如图甲所示的装置来探究“弹簧的伸长跟拉力的关系”，弹簧的一端固定在木板上，他先在木板上标上0～7.00cm的刻度，把木板竖直放置，在弹簧下端挂钩码（每个钩码的质量为50g），实验数据记录如下表。（g＝10N/kg）
（1）当挂3个钩码时，指针所对刻度如图乙，此时弹簧的伸长量 cm；
（2）分析表中的数据可得：在弹性限度内， ；
（3）小明想用该装置设计一个直接测量液体密度的“密度秤”，他找来一个质量为50g的小桶，挂在弹簧下面的挂钩上，测量时，在桶中加满待测液体，根据指针指示的刻度，就能直接读出液体的密度；
①该“密度秤”的零刻度线应在 cm刻度处；
②在桶中加满水指针指在3cm刻度处，如图丙，则该桶的容积是 cm3；
③该“密度秤”能测量的最大的密度是 g/cm3；
④小明想增大该“密度秤”的量程，在不更换弹簧的前提下，你的办法是 。（写出一种即可）
17．（1）“”是汽车应用的一种新型技术，也叫“平行显示系统”。其原理是：位于仪表台后端的显示屏将车速、导航等信息投射到贴有透明反射膜的前挡风玻璃上，挡风玻璃将光反射给驾驶员，驾驶员就看到显示屏的虚像，让司机在不低头、不转头时就能看到车辆行驶信息。请在图中作出人眼通过前挡风玻璃看到显示屏上A点的像的光路图；
（2）一束平行于主光轴的光经过某凸透镜后的光路图如图甲所示，凸透镜的光心在0cm处。把物体MN放在凸透镜前某位置，如图乙所示；
①把图乙中N点发出的两条光线的光路补充完整 ；（a平行于主光轴，b过0cm处）；
②物体MN经凸透镜后成 （选填“倒立”或“正立”）、 （选填“放大”或“缩小”）的 （选填“实像”或“虚像”）， （选填“照相机”、“放大镜”或“投影仪”）就是利用该原理成像的。
18．图甲为热敏电阻的R-t图象，图乙为用此热敏电阻R和电磁继电器组成的一个简单恒温箱温控电路（U为恒压电源），继电器线圈的电阻为30Ω，图中的“电源”是恒温箱加热器的电源，当线圈中的电流大于或等于20mA时，衔铁被吸合，加热器停止工作，实现温控。
（1）恒温箱内的加热器应接在 （选填“A、C”或“B、D”）端；
（2）要实现对50℃~100℃之间任一温度的控制，该装置恒压电源U至少为 V；若恒压电源U为4V，则滑动变阻器R'的最大阻值为 Ω。
19．广东的春季，天气潮湿，需要除湿，如图1所示为某实验室的自动除湿器。除湿器内部的电路结构由控制电路和工作电路两部分组成，简化后的电路图如图2所示。控制电路中的电源电压U1=12V，调控电阻R0的阻值范围为0﹣1000Ω，R为装在除湿器内的湿敏电阻，其阻值随相对湿度φ（空气中含有水蒸气的百分比，单位为：%RH）变化的图像如图3所示。L为磁控开关，当湿敏电阻R的阻值发生变化时，控制电路中的电流随之发生变化，当电流大于或等于20mA时，L的两个由磁性材料制成的弹片具有了磁性并相互吸合，工作电路的压缩机开始带动系统进行除湿。工作电路两端电压U2=220V，Rg为保护电阻，磁控开关L的线电阻不计。问：
（1）当S接通时，可判断出图2中线圈上端P的磁极是 极；
（2）磁性弹片可能是下列哪些材料组成 ；
A．钴、锌
B．铁、铝
C．钴、镍
D．铁、钢
（3）开关S闭合后，磁控开关L的两个弹片就具有了磁性，其原理与以下哪个装置相同？ （填写字母）；
A．电动机
B．电磁铁
C．发电机
D．话筒
（4）因实验室内有较敏感的器件，要求相对湿度控制在45%RH以内，则R0调控电阻的阻值不能超过 Ω；
（5）由图3可知，湿敏电阻R的阻值随着相对湿度的增加而 ；在磁控开关L闭合条件不变的情况下，若要早点开始除湿，则应将控制电阻R0的阻值 （以上两空均选填“增大”或“减小”）。
（6）小明查看了该除湿器的铭牌，其中有一参数为“除湿量1.2kg/h（30℃80%RH）”，表示在30℃、相对湿度80%的情况下每小时的除水量，相关资料显示在该环境条件下的室内空气含水量是30g/m3。小明所在的实验室环境温度为30℃、相对温度80%，体积为200m3，想使用这台总功率为1100W的除湿器为实验室除湿，如果每次都能把该实验室里的水分除干，则除湿一次需要消耗电能 J。
20．如1图所示，2018年5月23日中央新闻报道，我国自行设计制造的新型磁悬浮列车工程样车运行试验取得成功，时速可达160公里以上，列车由于车体与轨道不接触、无摩擦，具有噪音低损耗小、易维护等优点，被誉为“零高度飞行器”.这种兼具高速与中低速磁浮交通优点的新型磁悬浮列车将为我国城市间提供一种方便快捷的绿色轨道交通工具.
（1）磁浮列车是在车厢底部和轨道上分别安装了磁体，并使它们的同名磁极相互 ，车体与轨道不接触，无摩擦，列车能够在轨道上方几厘米的高度上飞驰，避免了来自车轮与轨道之间的摩擦.
（2）如2图所示，列车站台设计成中间高两边低的原因是：进站时列车由于 要保持原来的运动状态冲上站台；从能量转换的角度来说，当列车出站时从高度较高的地方下行，它的 ，不用消耗过多的电能或化学能等能量.
（3）如3图所示，当列车进站时，乘客必须站在站台和黄色线以外的位置候车才安全的原因是 .
（4）小张乘坐列车时看见两旁的房屋迅速向东退去，则列车相对于地面正在向 行驶.
（限时25分钟）
1．老师给小宁一个暗箱，其表面有两个接线柱M、N，它们之间电阻值RMN恒定不变。小宁利用如图甲所示电路（电源电压不变）进行实验：在开关S、S1都闭合和开关S闭合、S1断开两种情况下，改变电阻箱R1的阻值，读取电流表示数，绘制了如图乙所示的电流表示数I随R1变化的曲线。由上述信息可知：
（1）电源电压U为 V；
（2）RMN为 ；
（3）图乙中曲线 （填“A”或“B”）是根据开关S、S1都闭合时测得的实验数据绘制的；
（4）老师告诉小宁，暗箱的M、N之间只接有两个定值电阻：一个阻值为R0（R0值已知），另一个阻值未知，假设为Rx。求Rx的值。( )（用R0、RMN表示）
2．显微镜主要由物镜和目镜两组透镜组成，被观察的细微物体先在物镜中成一个像，这个像就相当于目镜中的物体，然后它在目镜中再次成像。如图，F1为物镜的焦点，F2为目镜的焦点，图中已出细小物体AB在物镜中所成像A’B’的光路图，以及A’B’射向目镜的两条光线。

（1）该显微镜的物镜相当于 （选填“凸透镜”、“凹透镜”）；
（2）请你画出光线a，b经目镜L2折射后的光线；
（3）与A’B’对比，目镜L2所成的像是一个 （选填“正立”或“倒立”）、 （选填“实像”或“虚像”）。
3．读短文，回答问题。
闯红灯违章抓拍系统工作原理
如图甲所示，是马路路口的闯红灯系统，图乙是该系统的简化示意图，该系统实际上是一个电磁继电器，控制电路中的光控开关实际上是一个光敏电阻，它在感受到交通信号灯发出的红色光而自动闭合；埋藏在路口停车线前面路面下的电子脉冲感应开关中的感应线用能感应到路面上汽车通过时发出的电子脉冲，从而使得电子脉冲感应开关自动闭合。当红灯亮起，汽车越过了停车线而闯红灯时，受拉电路接通，摄像头对违规车辆进行摄像或拍照。
（1）请根据短文描述，用笔画线代替导线将图乙电路连接完整，要求电流从A端流入。
（2）电磁继电器实际上是用电磁铁控制电路的一种 （选填“用电器”、“开关”或“电源”），红灯亮时，当汽车通过，电磁铁 磁性（选填“有”或“没有”），电磁继电器中的衔铁 （选填“可以”或者“不可以“）用铜质材料代替；
（3）当图乙中控制电路接通时，电路中电磁铁的上端为 极；此时若对调电源正负极，则 （选填“会”或者“不会”）影响摄像系统的工作。
4．体育锻炼与物理密不可分，回答下列问题。
（1）如图1所示，体重60kg的小明做引体向上，在1min时间内完成了8个，每次匀速上拉，身体重心上升0.4m，则他每完成一次引体向上做功 J。1min内的平均功率是 W。匀速拉升的过程中，他的机械能 （填“增大”“减小”或“不变”）（g取10N/kg）；
（2）如图2是某消防员训练爬杆和爬绳的情况，他受到的摩擦力为f杆和f绳，当他顺着比杆粗糙的绳两次匀速向上爬时，f杆 f绳（选填“>”“=”或“＜”），此时消防员所受摩擦力的方向 。在紧急集合时，消防员需要抓住竖直的杆从楼上滑下，如果某消防员自身及装备质量共80kg，当他用500N的力抓着竖直的杆匀速下滑时，杆对人的摩擦力大小 N；接近地面时，他增大握力，则此时杆对手的摩擦力将 （选填“变大”、“变小”或“不变”）；
（3）某训练用空心球的体积为600cm3，空心部分体积为400cm3将其放入水中静止后，有一半的体积露出水面，则空心球的实心部分密度为 g/cm3；若将空心球的空心部分注满酒精，将其浸没于水中后松手，则该球将 （选填“上浮”“悬浮”“或“下沉”，ρ酒精=0.8×103kg/m3）。
5．半导体二极管
半导体二极管主要由P型半导体、N型半导体、接线端、外壳组成，其结构及对应的电路符号如图甲、乙所示。二极管具有单向导电性，当二极管两端加正向电压时，电流从正接线端流进二极管时，二极管导通，相当于一根导线，必须说明，当加在二极管两端的正向电压很小时，二极管仍然不能导通，只有当正向电压达到某一数值（锗管约为0.1V，硅管约为0.5V）以后，二极管才能真正导通，导通后二极管两端的电压基本上保持不变（锗管约为0.3V，硅管约为0.7V）。而电流负接线端流入时，二极管断路，实际上不会有电流通过。
（1）如图丙，已知电源电压为3V，则开关S闭合后，灯泡L （能/不能）发光，电压表的示数为 V；
（2）如图丁所示，将一个锗材料二极管、电阻R和电流表串联接入电路中，电源电压恒为3V不变，电阻R1＝30Ω。开关S闭合后，电流表有示数，电压表的示数为 V，电流表示数为 A；
（3）科研人员利用P型元件和N型元件串联，如图戊所示，当电流通过时，P、N型材料的两端会产生温度差（珀尔帖效应），从而制成了电脑的散热器，如图所示，在电流方向由N流向P的地方吸热，而在电流方向从P流向N的地方放热。如图相当于一个 联电路，靠近电脑发热体（CPU）的是图中 （上方/下方）的陶瓷片。
6．学习完电学知识后，小卢同学所在的兴趣小组发现：电学量的变化往往能够用来反映力学、热学、光学等物理量的变化。于是小卢设计了一个体重测量仪，其工作原理如图甲所示。R1为踏板下方的压敏电阻，其阻值R1随压力F的变化规律如图乙所示，把电流表A1改装成体重测量仪。
（1）关于该体重测量仪，下列说法中错误的是 。
A．体重越重，体重测量仪示数越大
B．闭合开关S后该体重测量仪的指针不能够指到电流表A1的零刻度线处
C．该体重测量仪的刻度是均匀的
（2）该兴趣小组还想再设计一个身高测量仪，小杨同学很快设计出了如图丙所示的电路，用滑片在绷直的电阻丝上滑动代替滑动变阻器，将电压表改装成身高测量仪，但同小组的小丁同学惊呼“这个电路有问题”，请你说说小丁惊呼的理由： 。
（3）在小丁同学的帮助下，小杨同学改进了自己的设计方案，并进一步发现把自己的身高测量仪和小卢的体重测量仪组合在一起，就可以完成身高和体重的同时测量，于是小杨设计出了如图丁所示的电路图。在图丁中，电源U1恒为4.5V，电源U2恒为18V，滑动变阻器R2为竖直固定放置的变阻器，其滑片P可竖直上下移动，接入电路的阻值与接入电路的长度成正比，R3是阻值为20Ω的定值电阻。设计好电路后，该小组身高140cm的小王迫不及待地站上踏板，闭合开关S1、S2，电流表A1示数为0.15A，电压表示数为9V，则小王的重力是 N；当身高180cm的小胡站上踏板时，电压表示数为12V；当小杨同学站上去时，电压表示数为10V，则小杨同学的身高是 cm。
7．如图甲所示为电子拉力计，图乙是其原理图。拉环不受拉力时，滑片P处于a端，拉环受拉力时，滑片P随之向右滑动。电源电压U=6V，电流表的量程为0∼0.6A，定值电阻R0=5Ω，ab是一根长为5cm的均匀电阻丝，其阻值R1=25Ω，忽略摩擦。
（1）电流表的示数随拉力的增大而 （选填“增大”“减小”或“不变”）；
（2）由图乙知，拉力表的零刻度线应刻在电流表 处；
（3）拉力计内部弹簧伸长的长度ΔL与所受拉力F间的关系如图丙所示。开关闭合后，当电流表指针指在0.4A处时，R1接入电路的阻值是 Ω，作用在拉环上水平向右的拉力是 N；
（4）该拉力计能测量拉力的范围是 N，若想增大测力计的范围，可以采取的方法是 。
8．如图 是某科技小组设计的利用太阳能给 LED 路灯供电的自动控制电路的示意图（未画完整）。其中，R是光敏电阻，其电阻大小会随着光照强度的变化而变化。当流经电磁铁A的电流 I≥30.0mA 时，太阳能电池板与蓄电池形成闭合回路，蓄电池处于充电状态。下表为光敏电阻R、流经电磁铁A的电流I与光照度 E 的测试数据。

（1）由表中可知，R的阻值会随光照度E的增强而 。（选填“变大”“变小”或“不变”）；
（2）白天，太阳能电池板将 能转化为 能，再通过蓄电池转化为 能。傍晚，当光照度小于 Lux 时，流经电磁铁A的电流 I90%
能效比
11
工作挡位
待机
1挡
2挡
3挡
4挡
5挡
6挡
功率（W）
0.9
23
44
75
103
123
148
净化空气量（m3/h）
-
120
240
360
500
610
760
噪音（dB）/声压级
-
23
32
39
47
49
55
推动距离/cm
得分
>17.4
10
13.6~7.3
9
9.8~13.5
8
6.0~9.7
7
2.2~5.9
5
……
速度
100
200
300
400
500
阻力
小球编号
A
B
C
D
小球半径r(×10﹣3m)
0.5
0.5
1.5
2
小球的收尾速度v(m/s)
16
40
40
20
小球受阻力f(N)
0.2
0.5
4.5
