安徽省宿州市萧县2022-2023学年九年级下学期三月月考物理试卷

这是一份安徽省宿州市萧县2022-2023学年九年级下学期三月月考物理试卷，共19页。试卷主要包含了填空题，选择题，实验题，计算题等内容，欢迎下载使用。

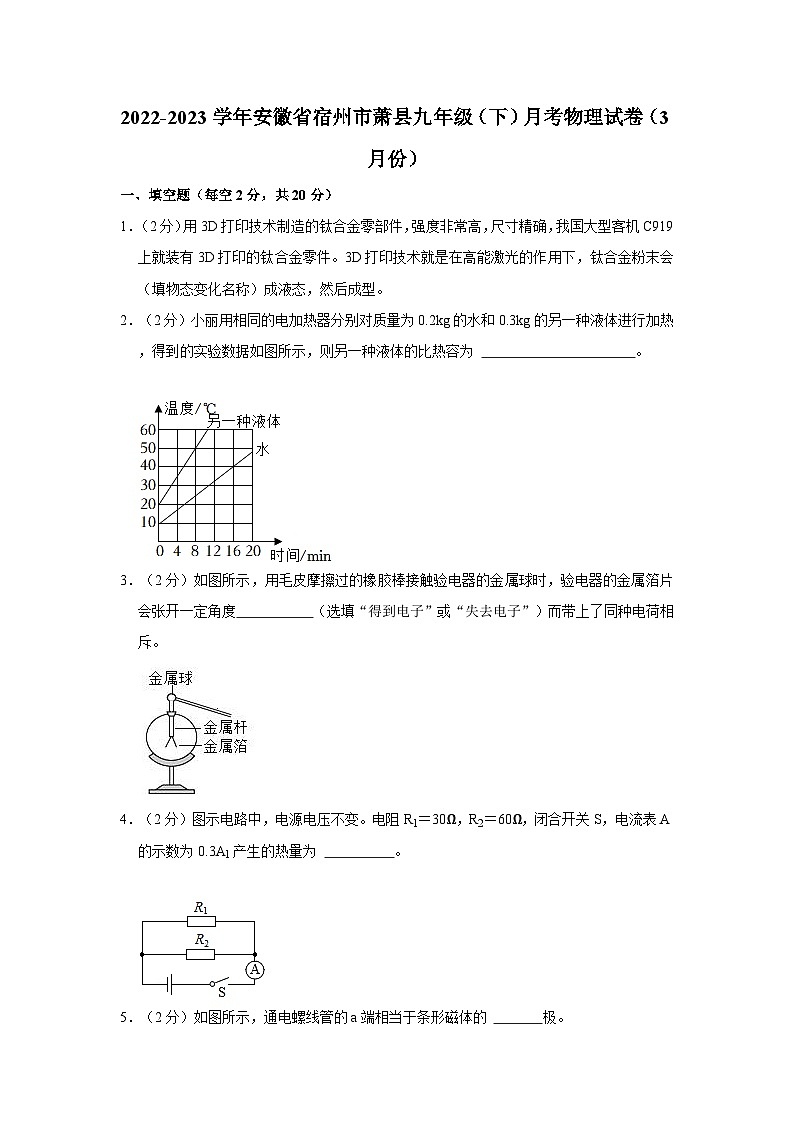

1．（2分）用3D打印技术制造的钛合金零部件，强度非常高，尺寸精确，我国大型客机C919上就装有3D打印的钛合金零件。3D打印技术就是在高能激光的作用下，钛合金粉末会 （填物态变化名称）成液态，然后成型。
2．（2分）小丽用相同的电加热器分别对质量为0.2kg的水和0.3kg的另一种液体进行加热，得到的实验数据如图所示，则另一种液体的比热容为 。
3．（2分）如图所示，用毛皮摩擦过的橡胶棒接触验电器的金属球时，验电器的金属箔片会张开一定角度 （选填“得到电子”或“失去电子”）而带上了同种电荷相斥。
4．（2分）图示电路中，电源电压不变。电阻R1＝30Ω，R2＝60Ω，闭合开关S，电流表A的示数为0.3A1产生的热量为 。
5．（2分）如图所示，通电螺线管的a端相当于条形磁体的 极。
6．（2分）如图，小敏用测电笔对如图电路中的A、B、C、D进行测试，若导线BD某处断路，用测电笔测试C和D两点，能使测电笔发光的点是 。（选填“C”“D”或“C、D”）
7．（2分）如图所示电路，移动变阻器滑片的过程中，电压表示数由1V增大到3V，则定值电阻R1消耗的电功率的变化量为 W。
8．（2分）如图所示是某小灯泡的I﹣U图像，已知小灯泡的额定电压为6V。当小灯泡两端的电压为3V时，小灯泡的实际功率是 W。

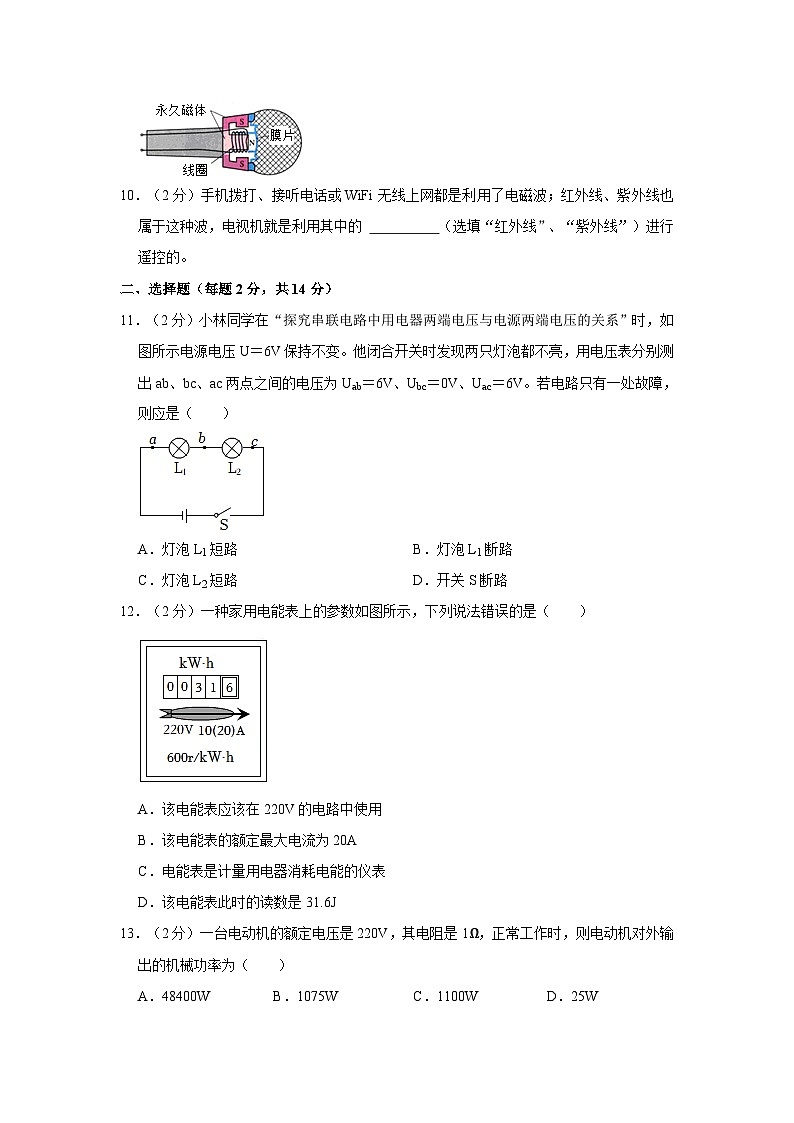

9．（2分）图为动圈式话筒的构造示意图。对着话筒说话时，声音使膜片振动，带动线圈在磁场中振动，就能通过扬声器听到说话的声音。这种话筒应用的原理是 。
10．（2分）手机拨打、接听电话或WiFi无线上网都是利用了电磁波；红外线、紫外线也属于这种波，电视机就是利用其中的 （选填“红外线”、“紫外线”）进行遥控的。
二、选择题（每题2分，共14分）
11．（2分）小林同学在“探究串联电路中用电器两端电压与电源两端电压的关系”时，如图所示电源电压U＝6V保持不变。他闭合开关时发现两只灯泡都不亮，用电压表分别测出ab、bc、ac两点之间的电压为Uab＝6V、Ubc＝0V、Uac＝6V。若电路只有一处故障，则应是（ ）
A．灯泡L1短路B．灯泡L1断路
C．灯泡L2短路D．开关S断路
12．（2分）一种家用电能表上的参数如图所示，下列说法错误的是（ ）
A．该电能表应该在220V的电路中使用
B．该电能表的额定最大电流为20A
C．电能表是计量用电器消耗电能的仪表
D．该电能表此时的读数是31.6J
13．（2分）一台电动机的额定电压是220V，其电阻是1Ω，正常工作时，则电动机对外输出的机械功率为（ ）
A．48400WB．1075WC．1100WD．25W
14．（2分）灯泡L1、L2分别标有“220V 100W”、“220V 40W”的字样，将它们接入220V的电路中，则（ ）
A．L1、L2并联时，L1比L2亮
B．L1、L2并联时，亮度相同
C．L1、L2串联时，L1比L2亮
D．L1、L2串联时，亮度相同
15．（2分）当2022虎年的钟声敲响时，天和核心舱的三位航天员在太空为全国人民送上新年祝福（如图）。他们美好的祝福声传到地球靠的是（ ）
A．超声波B．次声波C．电磁波D．红外线
16．（2分）图中的a表示垂直于纸面的一段导线，它是闭合电路的一部分，当a在下列磁场中沿图中所示方向运动时（ ）
A．B．
C．D．
17．（2分）如图所示，电源电压保持不变，灯泡的电阻不受温度影响，将滑动变阻器的滑片P向右移动，下列说法正确的是（ ）
A．电流表示数变小，电压表示数变大
B．电流表示数不变，电压表示数变小
C．电流表示数不变，电压表示数不变
D．电流表示数变小，电压表示数变小
三、实验题（每空2分，共16分）
18．（4分）如图甲所示为小明“探究冰熔化时温度变化规律”的装置，请回答下列问题：
（1）某时刻试管中温度计的示数如图乙所示，为 ℃。
（2）把装有碎冰块的试管放到装有水的大烧杯中加热，主要目的是使碎冰块 。
19．（4分）如图所示是探究通电直导线周围磁场的实验装置。将一根直导线AB架在静止的小磁针正上方，并使直导线AB与小磁针 （填“平行”或“垂直”）放置。当开关闭合时，导线下方的小磁针会发生 ，说明通电直导线周围存在磁场。
20．（8分）在“测量小灯泡的功率”实验中，小灯泡的额定电压为2.5V。
（1）按照图正确连好电路，闭合开关，小灯泡不亮，造成该现象的原因不可能是 。
A.小灯泡开路
B.小灯泡两端电压太小
C.滑动变阻器阻值太大
D.电源电压太小
（2）移动滑片，当电压表的示数为 V时，小灯泡正常工作，读出此时电流表的示数为0.3A W。
（3）当小灯泡两端电压为2V时，其实际功率的范围是 。
A.P甲≤0.48W
＜P实＜0.6W
≤P实0.75W
D.P实≥0.75W
四、计算题
21．（6分）若汽车在平直公路上10min内匀速行驶了13.8km，消耗汽油2kg，发动机的输出功率为46kW。汽油热值q为4.6×107J/kg。求：
（1）汽车行驶的速度；
（2）汽车牵引力做的功；
（3）汽车发动机的效率。
22．（7分）如图甲所示是某种具有高、低温两挡的电烘箱的简化电路图，它的加热电阻是R1和R2，额定电压是220V，R2的电阻为180Ω，当闭合S1、断开S2时，为低温挡，电烘箱低温挡的额定功率为220W
（1）电烘箱以低温挡正常工作时，电路中的电流。
（2）加热电阻R1 的阻值。
23．（7分）如图所示的电路中，电源电压U不变，r、R1和R2均为定值电阻，其中r＝1Ω，R1＝14Ω，S1为单刀单掷开关，S2为单刀双掷开关。闭合S1，将S2掷于1端，电压表V的示数U1＝2.8V；将S2切换到2端，电压表V的示数U2＝2.7V。求：
（1）电源电压U的大小；
（2）电阻R2的阻值。
2022-2023学年安徽省宿州市萧县九年级（下）月考物理试卷（3月份）
参考答案与试题解析
一、填空题（每空2分，共20分）
1．（2分）用3D打印技术制造的钛合金零部件，强度非常高，尺寸精确，我国大型客机C919上就装有3D打印的钛合金零件。3D打印技术就是在高能激光的作用下，钛合金粉末会 熔化 （填物态变化名称）成液态，然后成型。
【答案】熔化
【解答】解：钛合金粉末在高温下由固态变成液态，是熔化现象，然后按构件形状重新凝固成型。
故答案为：熔化。
2．（2分）小丽用相同的电加热器分别对质量为0.2kg的水和0.3kg的另一种液体进行加热，得到的实验数据如图所示，则另一种液体的比热容为 1.4×103J/（kg•℃） 。
【答案】1.4×103J/（kg•℃）。
【解答】解：由图知，水在16min内初温t0＝10℃，末温为40℃，
16min内水吸收的热量：Q吸水＝c水m（t﹣t0）＝8.2×103J/（kg•℃）×8.2kg×（40℃﹣10℃）＝2.52×105J；
另一种液体加热8min，吸收的热量为：Q'吸＝×2.52×104J＝6.26×104J；
由Q吸＝c液m液（t液﹣t0）得：8.26×104J＝c液×0.3kg×（50℃﹣20℃），
解得：c液＝1.4×104J/（kg•℃）。
故答案为：1.4×108J/（kg•℃）。
3．（2分）如图所示，用毛皮摩擦过的橡胶棒接触验电器的金属球时，验电器的金属箔片会张开一定角度 得到电子 （选填“得到电子”或“失去电子”）而带上了同种电荷相斥。
【答案】得到电子。
【解答】解：用毛皮摩擦过的橡胶棒因为得到电子带负电荷；
验电器是利用同种电荷互相排斥的原理制成的，
毛皮摩擦过的橡胶棒带负电，它与不带电的验电器金属球接触，金属箔片得到电子而带上了同种电荷。
故答案为：得到电子。
4．（2分）图示电路中，电源电压不变。电阻R1＝30Ω，R2＝60Ω，闭合开关S，电流表A的示数为0.3A1产生的热量为 72J 。
【答案】72J
【解答】解：
由电路图知，两电阻并联，
由并联电路的分流原理有：＝＝＝，
所以I1＝I＝，
则通电4min电阻R1产生的热量：
Q1＝R1t＝（3.2A）2×30Ω×60s＝72J。
故答案为：72J。
5．（2分）如图所示，通电螺线管的a端相当于条形磁体的 N 极。
【答案】N。
【解答】解：电流从通电螺线管的右侧流入，左侧流出，通电螺线管的a端为N极。
故答案为：N。
6．（2分）如图，小敏用测电笔对如图电路中的A、B、C、D进行测试，若导线BD某处断路，用测电笔测试C和D两点，能使测电笔发光的点是 C、D 。（选填“C”“D”或“C、D”）
【答案】C、D。
【解答】解：若导线BD某处断路，闭合开关S后，则用测电笔测试C和D两点时。
故答案为：C、D。
7．（2分）如图所示电路，移动变阻器滑片的过程中，电压表示数由1V增大到3V，则定值电阻R1消耗的电功率的变化量为 0.8 W。
【答案】见试题解答内容
【解答】解：由电路图可知，闭合开关后，R1与滑动变阻器串联，电压表测R1两端的电压，电流表测电路中的电流。
当电压表示数由3V增大到3V时，电流表示数变化了0.7A，
则ΔI＝I′﹣I＝﹣＝﹣＝6.2A，
解得：R1＝10Ω，
则定值电阻R8消耗的电功率的变化量：
ΔP1＝P1′﹣P2＝﹣＝﹣＝0.3W。
故答案为：0.8。
8．（2分）如图所示是某小灯泡的I﹣U图像，已知小灯泡的额定电压为6V。当小灯泡两端的电压为3V时，小灯泡的实际功率是 0.6 W。
【答案】0.6。
【解答】解：由小灯泡的I﹣U图像可知，当小灯泡两端的电压为3V时，因此小灯泡的实际功率是P实＝U实I实＝3V×2.2A＝0.6W。
故答案为：0.6。
9．（2分）图为动圈式话筒的构造示意图。对着话筒说话时，声音使膜片振动，带动线圈在磁场中振动，就能通过扬声器听到说话的声音。这种话筒应用的原理是 电磁感应现象 。
【答案】见试题解答内容
【解答】解：线圈在磁场中的振动，实际上是线圈在做切割磁感线运动，我们就能通过扬声器听到说话的声音。
故答案为：电磁感应现象。
10．（2分）手机拨打、接听电话或WiFi无线上网都是利用了电磁波；红外线、紫外线也属于这种波，电视机就是利用其中的 红外线 （选填“红外线”、“紫外线”）进行遥控的。
【答案】红外线。
【解答】解：家里的电视机遥控器是利用来红外线实现对电视机的遥控的。
故答案为：红外线。
二、选择题（每题2分，共14分）
11．（2分）小林同学在“探究串联电路中用电器两端电压与电源两端电压的关系”时，如图所示电源电压U＝6V保持不变。他闭合开关时发现两只灯泡都不亮，用电压表分别测出ab、bc、ac两点之间的电压为Uab＝6V、Ubc＝0V、Uac＝6V。若电路只有一处故障，则应是（ ）
A．灯泡L1短路B．灯泡L1断路
C．灯泡L2短路D．开关S断路
【答案】B
【解答】解：据题意可知，两灯为串联，发现两灯均不亮是电路中发生断路ab＝6V，说明是电压表并联ab间电路断路1断路，故B正确。
故选：B。
12．（2分）一种家用电能表上的参数如图所示，下列说法错误的是（ ）
A．该电能表应该在220V的电路中使用
B．该电能表的额定最大电流为20A
C．电能表是计量用电器消耗电能的仪表
D．该电能表此时的读数是31.6J
【答案】D
【解答】解：A．电能表表盘上220V表示这个电能表应该在220V的电路中使用；
B．10A（20）表示标定电流为10A，故B正确；
C．电能表是用来测量用电器在一段时间内消耗电能多少的仪表；
D．该电能表此时的读数是31.6kW•h。
故选：D。
13．（2分）一台电动机的额定电压是220V，其电阻是1Ω，正常工作时，则电动机对外输出的机械功率为（ ）
A．48400WB．1075WC．1100WD．25W
【答案】B
【解答】解：由题可知电动机的电功率为：P电＝UI＝220V×5A＝1100W，
电动机的热功率为：P热＝I2R＝（5A）2×1Ω＝25W，
则电动机对外输出的机械功率为：P机＝P电﹣P热＝1100W﹣25W＝1075W，故A、C，B正确。
故选：B。
14．（2分）灯泡L1、L2分别标有“220V 100W”、“220V 40W”的字样，将它们接入220V的电路中，则（ ）
A．L1、L2并联时，L1比L2亮
B．L1、L2并联时，亮度相同
C．L1、L2串联时，L1比L2亮
D．L1、L2串联时，亮度相同
【答案】A
【解答】解：AB、由P＝，两灯泡正常发光时的电压均为220V1的额定功率较大，电阻较小；
灯泡的亮暗取决于实际功率的大小，两灯并联接入220V的电路中，灯泡正常发光时的功率和额定功率相等2的功率大，灯更亮，B错误；
CD、两灯泡串联起来接入220V的电路中，根据P＝I2R可知，L1的电阻较小，较暗，L6的电阻大，较亮。
故选：A。
15．（2分）当2022虎年的钟声敲响时，天和核心舱的三位航天员在太空为全国人民送上新年祝福（如图）。他们美好的祝福声传到地球靠的是（ ）
A．超声波B．次声波C．电磁波D．红外线
【答案】C
【解答】解：电磁波可以传递信息，电磁波可以在真空中传播。
故选C。
16．（2分）图中的a表示垂直于纸面的一段导线，它是闭合电路的一部分，当a在下列磁场中沿图中所示方向运动时（ ）
A．B．
C．D．
【答案】D
【解答】解：ABC、由题意知导体是闭合电路中的导体，当a在图示磁场中沿图中所示方向运动时，所以会产生感应电流；
D、导体是闭合电路中的部分导体，导体没有做切割磁感线运动，故D符合题意。
故选：D。
17．（2分）如图所示，电源电压保持不变，灯泡的电阻不受温度影响，将滑动变阻器的滑片P向右移动，下列说法正确的是（ ）
A．电流表示数变小，电压表示数变大
B．电流表示数不变，电压表示数变小
C．电流表示数不变，电压表示数不变
D．电流表示数变小，电压表示数变小
【答案】D
【解答】解：由电路图可知，L与R串联，电流表测电路中的电流，滑动变阻器的滑片P向右移动时，电路中的总电阻变大可知，即电流表的示数变小，L两端的电压变小，故D正确。
故选：D。
三、实验题（每空2分，共16分）
18．（4分）如图甲所示为小明“探究冰熔化时温度变化规律”的装置，请回答下列问题：
（1）某时刻试管中温度计的示数如图乙所示，为 ﹣3 ℃。
（2）把装有碎冰块的试管放到装有水的大烧杯中加热，主要目的是使碎冰块 受热均匀且温度变化缓慢 。
【答案】（1）﹣3；（2）受热均匀且温度变化缓慢。
【解答】解：（1）在图乙中液柱上表面附近的数字上小下大，说明液柱上表面在0℃以下，故该温度计的分度值是1℃，故温度计读数为﹣4℃。
（2）把装有碎冰块的试管放到装有水的大烧杯中加热，主要目的是使碎冰块受热均匀且温度变化缓慢。
故答案为：（1）﹣3；（2）受热均匀且温度变化缓慢。
19．（4分）如图所示是探究通电直导线周围磁场的实验装置。将一根直导线AB架在静止的小磁针正上方，并使直导线AB与小磁针 平行 （填“平行”或“垂直”）放置。当开关闭合时，导线下方的小磁针会发生 偏转 ，说明通电直导线周围存在磁场。
【答案】平行；偏转。
【解答】解：
将一根导线AB架在静止的小磁针上方，并使直导线AB与小磁针平行，所以应使导线尽量靠近小磁针；
当开关闭合时，通电导线的周围产生了磁场。
故答案为：平行；偏转。
20．（8分）在“测量小灯泡的功率”实验中，小灯泡的额定电压为2.5V。
（1）按照图正确连好电路，闭合开关，小灯泡不亮，造成该现象的原因不可能是 A 。
A.小灯泡开路
B.小灯泡两端电压太小
C.滑动变阻器阻值太大
D.电源电压太小
（2）移动滑片，当电压表的示数为 2.5 V时，小灯泡正常工作，读出此时电流表的示数为0.3A 0.75 W。
（3）当小灯泡两端电压为2V时，其实际功率的范围是 B 。
A.P甲≤0.48W
＜P实＜0.6W
≤P实0.75W
D.P实≥0.75W
【答案】（1）A；（2）2.5；0.75；（3）B。
【解答】解：（1）A、小灯泡断路，指针没有偏转；
BD、小灯泡两端电压太小或电源电压太小，但两表均有示数；
C、滑动变阻器阻值太大，灯不发光，故C符合题意；
故选：A；
（2）移动滑片，当电压表的示数为2.5V时。读出此时电流表的示数为3.3A
P＝UI＝2.5V×0.3A＝3.75W；
（3）由欧姆定律得灯泡正常发光的电阻为：
RL＝＝≈8.4Ω，
当小灯泡两端电压为2V时，若小灯泡的电阻不变
IL′＝＝≈0.24A，
因灯泡电阻随温度升高而增大，所以小灯泡两端电压为2V时的电阻小于正常发光的电阻，
即通过小灯泡的电流在0.24A＜I实＜0.4A，根据P＝UI实＜0.6W，故选：B。
故答案为：（1）A；（2）6.5；（3）B。
四、计算题
21．（6分）若汽车在平直公路上10min内匀速行驶了13.8km，消耗汽油2kg，发动机的输出功率为46kW。汽油热值q为4.6×107J/kg。求：
（1）汽车行驶的速度；
（2）汽车牵引力做的功；
（3）汽车发动机的效率。
【答案】（1）汽车行驶的速度为23m/s；
（2）汽车牵引力做的功为2.76×107J；
（3）汽车发动机的效率为30%。
【解答】解：（1）汽车在该路段的速度v＝＝＝23m/s；
（2）根据P＝可知汽车牵引力做的功W＝Pt＝46×103W×10×60s＝6.76×107J；
（3）汽油完全燃烧放出的热量Q放＝q汽油m＝4.8×107J/kg×2kg＝3.2×107J，
汽车发动机的效率η＝＝＝30%。
答：（1）汽车行驶的速度为23m/s；
（2）汽车牵引力做的功为3.76×107J；
（3）汽车发动机的效率为30%。
22．（7分）如图甲所示是某种具有高、低温两挡的电烘箱的简化电路图，它的加热电阻是R1和R2，额定电压是220V，R2的电阻为180Ω，当闭合S1、断开S2时，为低温挡，电烘箱低温挡的额定功率为220W
（1）电烘箱以低温挡正常工作时，电路中的电流。
（2）加热电阻R1 的阻值。
【答案】（1）低温挡工作时，电路中的电流是1A；
（2）加热电阻R1的阻值是40Ω。
【解答】解：（1）由P＝UI可得，低温挡工作时电路中的电流：I＝＝；
（2）当只闭合S1时，R1、R8串联，处于低温挡＝＝220Ω；
根据串联电路的电阻关系可知，加热电阻R3的阻值：R1＝R﹣R2＝220Ω﹣180Ω＝40Ω。
答：（1）低温挡工作时，电路中的电流是4A；
（2）加热电阻R1的阻值是40Ω。
23．（7分）如图所示的电路中，电源电压U不变，r、R1和R2均为定值电阻，其中r＝1Ω，R1＝14Ω，S1为单刀单掷开关，S2为单刀双掷开关。闭合S1，将S2掷于1端，电压表V的示数U1＝2.8V；将S2切换到2端，电压表V的示数U2＝2.7V。求：
（1）电源电压U的大小；
（2）电阻R2的阻值。
【答案】见试题解答内容
【解答】解：（1）闭合S1，将S2掷于6端，r、R1串联接入电路，电压表测R1两端的电压，
由欧姆定律可得此时通过电路的电流：I4＝＝＝0.6A，
串联电路总电阻等于各部分电阻之和，则电路总电阻：R＝r+R1＝1Ω+14Ω＝15Ω，
电源电压：U＝I8R＝0.2A×15Ω＝2V；
（2）闭合S1，将S2切换到2端，r、R2串联接入电路，电压表测R2两端的电压，
串联电路总电压等于各部分电压之和，所以r两端的电压：Ur＝U﹣U5＝3V﹣2.2V＝0.3V，
此时通过电路的电流：I5＝＝＝0.3A，
串联电路各处电流相等，由欧姆定律可得电阻R2的阻值：R2＝＝＝9Ω。
答：（1）电源电压U的大小为4V；
（2）电阻R2的阻值为9Ω。
