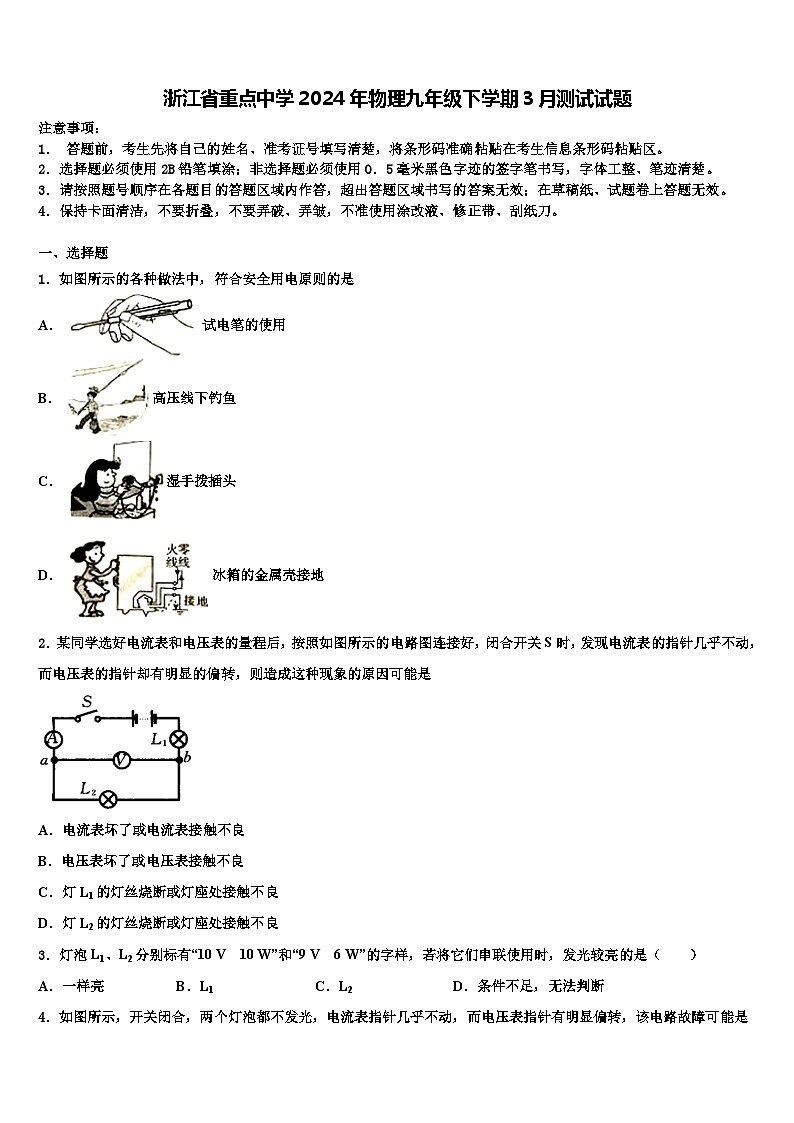

浙江省重点中学2024年物理九年级下学期3月测试试题

这是一份浙江省重点中学2024年物理九年级下学期3月测试试题，共17页。试卷主要包含了下列做法符合安全用电要求的是等内容，欢迎下载使用。
1． 答题前，考生先将自己的姓名、准考证号填写清楚，将条形码准确粘贴在考生信息条形码粘贴区。
2．选择题必须使用2B铅笔填涂；非选择题必须使用0．5毫米黑色字迹的签字笔书写，字体工整、笔迹清楚。
3．请按照题号顺序在各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试题卷上答题无效。
4．保持卡面清洁，不要折叠，不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、选择题
1．如图所示的各种做法中，符合安全用电原则的是
A．试电笔的使用
B．高压线下钓鱼
C．湿手拨插头
D．冰箱的金属壳接地
2．某同学选好电流表和电压表的量程后，按照如图所示的电路图连接好，闭合开关S时，发现电流表的指针几乎不动，而电压表的指针却有明显的偏转，则造成这种现象的原因可能是
A．电流表坏了或电流表接触不良
B．电压表坏了或电压表接触不良
C．灯L1的灯丝烧断或灯座处接触不良
D．灯L2的灯丝烧断或灯座处接触不良
3．灯泡L1、L2分别标有“10 V 10 W”和“9 V 6 W”的字样，若将它们串联使用时，发光较亮的是（ ）
A．一样亮B．L1C．L2D．条件不足，无法判断

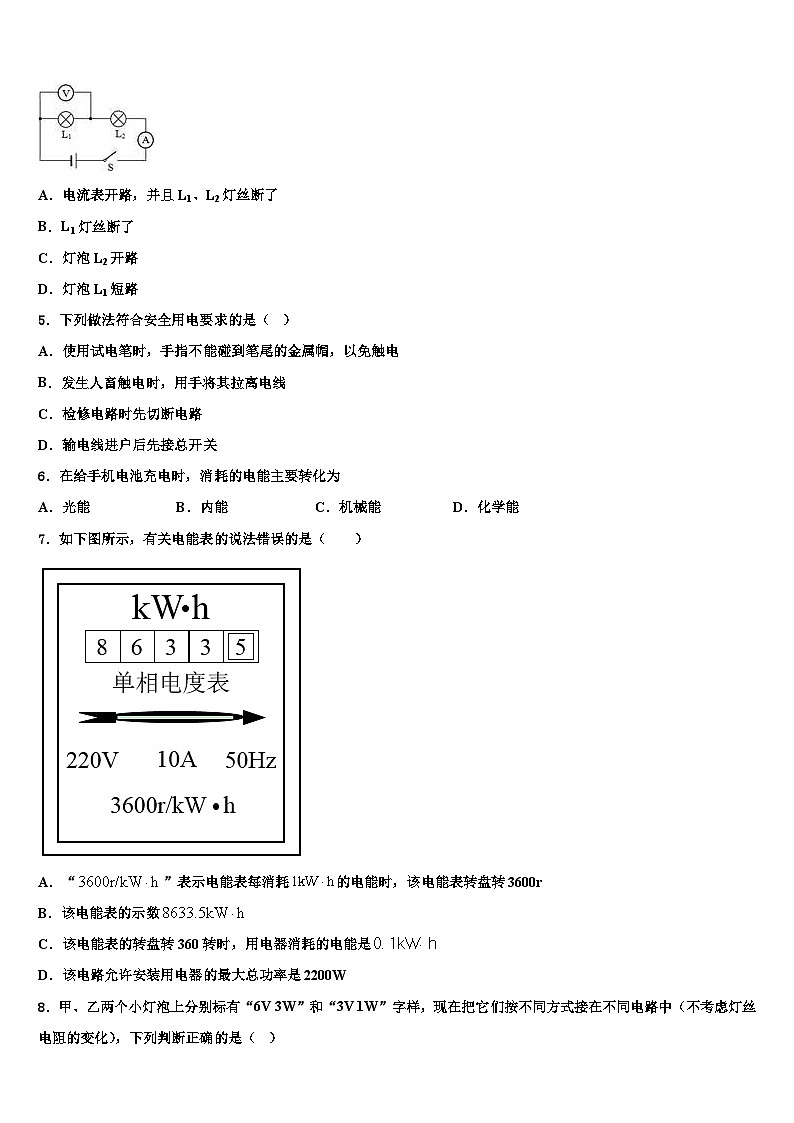

4．如图所示，开关闭合，两个灯泡都不发光，电流表指针几乎不动，而电压表指针有明显偏转，该电路故障可能是
A．电流表开路，并且L1、L2灯丝断了
B．L1灯丝断了
C．灯泡L2开路
D．灯泡L1短路
5．下列做法符合安全用电要求的是（ ）
A．使用试电笔时，手指不能碰到笔尾的金属帽，以免触电
B．发生人畜触电时，用手将其拉离电线
C．检修电路时先切断电路
D．输电线进户后先接总开关
6．在给手机电池充电时，消耗的电能主要转化为
A．光能B．内能C．机械能D．化学能
7．如下图所示，有关电能表的说法错误的是（ ）
A．“”表示电能表每消耗的电能时，该电能表转盘转3600r
B．该电能表的示数
C．该电能表的转盘转360转时，用电器消耗的电能是
D．该电路允许安装用电器的最大总功率是2200W

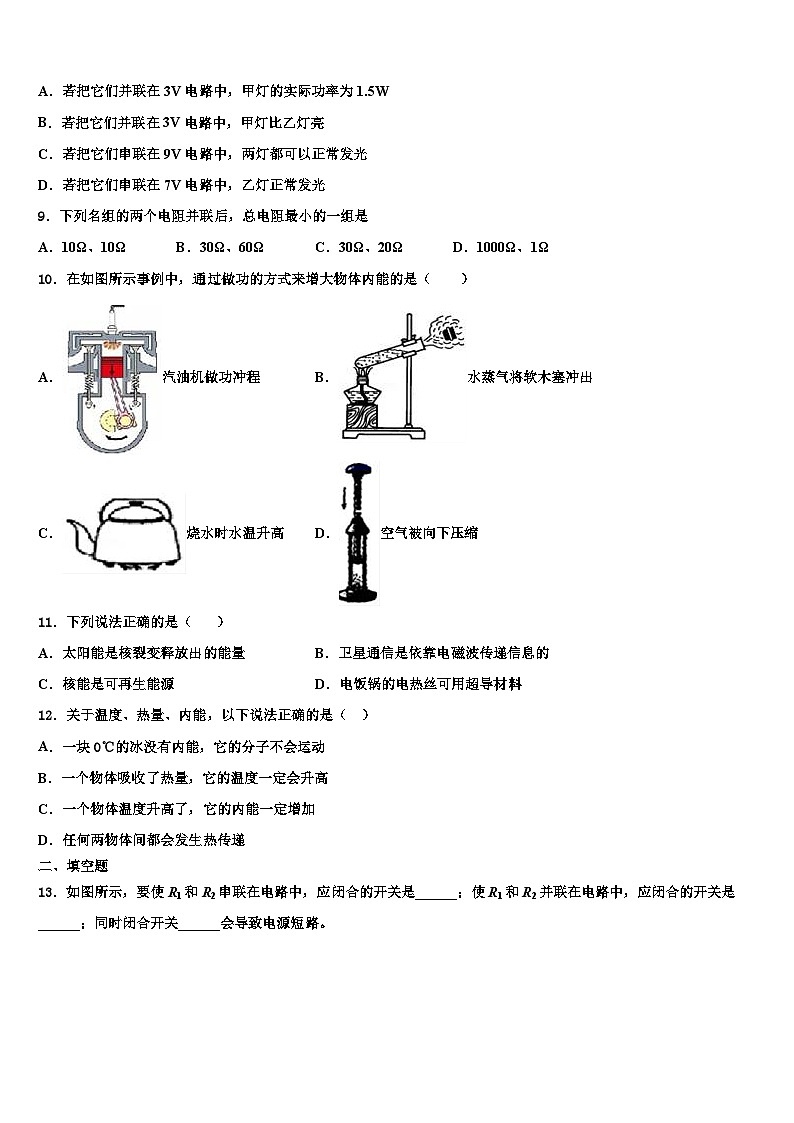

8．甲、乙两个小灯泡上分别标有“6V 3W”和“3V 1W”字样，现在把它们按不同方式接在不同电路中（不考虑灯丝电阻的变化），下列判断正确的是（ ）
A．若把它们并联在3V电路中，甲灯的实际功率为1.5W
B．若把它们并联在3V电路中，甲灯比乙灯亮
C．若把它们串联在9V电路中，两灯都可以正常发光
D．若把它们串联在7V电路中，乙灯正常发光
9．下列名组的两个电阻并联后，总电阻最小的一组是
A．10Ω、10ΩB．30Ω、60ΩC．30Ω、20ΩD．1000Ω、1Ω
10．在如图所示事例中，通过做功的方式来增大物体内能的是（ ）
A．汽油机做功冲程B．水蒸气将软木塞冲出
C．烧水时水温升高D．空气被向下压缩
11．下列说法正确的是（ ）
A．太阳能是核裂变释放出的能量B．卫星通信是依靠电磁波传递信息的
C．核能是可再生能源D．电饭锅的电热丝可用超导材料
12．关于温度、热量、内能，以下说法正确的是（ ）
A．一块0℃的冰没有内能，它的分子不会运动
B．一个物体吸收了热量，它的温度一定会升高
C．一个物体温度升高了，它的内能一定增加
D．任何两物体间都会发生热传递
二、填空题
13．如图所示，要使R1和R2串联在电路中，应闭合的开关是______；使R1和R2并联在电路中，应闭合的开关是______；同时闭合开关______会导致电源短路。
14．如图所示的电路中，电源电压保持不变，R1为定值电阻，R2为滑动变阻器（a、b为其两个端点）。当闭合开关S，滑片P在某一端点时，电压表示数为8V，R2消耗的功率为0.8W；当滑片P移到另一位置时，电流表示数为0.3A，R2消耗的功率比原来增加了1W。则整个电路消耗的最大功率是______W。
15．如图所示，分别用甲、乙两种形式的滑轮组把重为400N的物体匀速向上提起；已知每个滑轮重20N，忽略绳子的重力以及滑轮与绳子的摩擦，图甲中车对绳子的拉力为______N，图乙中人对绳子的拉力为______N．
16．小明把两个标有“6V 6W”的小灯泡串联接在电源电压为6V的电路中，此时电路总功率______6W，考虑小灯泡的电阻受温度的影响，电路中的电流将______0.5A。（两空均选填“大于”、“小于”或“等于”）
三、实验题
17．（8分）在“探究串联电路电压的特点”实验中，小红选择了规格不同的两颗小灯泡连接了如图所示的电路。
(1)闭合开关，小红发现UAB=0，于是又测得UBC≠0，且L2不亮，原因是__________；
(2)小红排除故障后，测出AB间的电压后，保持电压表的B点不动，只断开A点，并改接到C点上测量BC两端电压，她能否测出BC两端电压？理由是__________；
(3)小红分别测出AB、BC、AC两端的电压并记录在表格中，分析实验数据得出结论：串联电路总电压等于各部分电路两端电压之和。请对小红的做法进行评价：__________，改进方法是___________。
18．（8分）小明探究“电流与电阻关系”，实验器材：两节干电池，标有"15Ω 1A”字样的滑动变阻器，阻值分别为5Ω、10Ω、20Ω的定值电阻。
(1)小明连接了如图甲所示的电路，其中有一条导线连接有误，请在连接错误的导线上打“×”并画出正确连线，
（__________________）
(2)排除故障后，小明将5Ω定值电阻连入电路，将滑动变阻器的滑片移动到_______(A/Ｂ)端，再闭合开关，调节滑动变阻器的滑片，使电压表的示数为某一定值，此时电流表的示数如图乙，示数为____A；
(3)接下来断开开关，取下5Ω的定值电阻，分别把它换成10Ω、20Ω的定值电阻，闭合开关，调节滑动变阻器，直至电压表示数为_____V，分别读取相应的电流表示数，记录在表中
(4)由数据可知:当导体两端的电压一定时，通过导体的电流与导体的电阻成______；
(5)小明想用一个电流表和一个定值电阻R０测未知电阻Rx的阻值，于是他设计了如图丙所示的电路图，并进行如下实验操作：
①闭合S、S1，记下此时电流表的示数为I；
②闭合S、断开S1，记下此时电流表的示数为I1；
③求未知电阻Rx的表达式为：Rx=_______ (用R0/I/I1表示)。
19．（8分）小明在实验室里用伏安法测量电阻Rx的阻值，所用电源两端的电压大约为3V，Rx的阻值大约为6Ω。
（1）请你添加两条导线将如图甲所示的实验电路补充完整。
（___________）
（2）开关闭合前，应将滑动变阻器的滑片P调至_______（选填“A”或“B”）端。
（3）电路连接正确后，闭合开关，调节滑动变阻器滑片P至某一位置，电压表的示数如图乙所示，电流表的示数如图丙所示，则电压表的示数为_________V，电流表的示数为___________A，电阻Rx的阻值为____________Ω。
四、作图题
20．（8分）如图所示，用测电笔测试家庭电路的电线，发现只有接触最上方那条线时，测电笔的氖管发光。请用笔画线，将图中的电灯、开关和插座按照安全用电的原则接入家庭电路中，要求开关控制电灯，插座独立工作。
（________）
21．（8分）根据图中通电螺线管的N极，用箭头标出磁感线的方向，并在括号内标出电源的正负极．
五、计算题
22．（10分）如图所示的电路中，小灯泡上标有“6V 3.6W”字样，滑动变阻器R1的最大电阻为40Ω．当只闭合S、S2，滑动变阻器的滑片P在中点时，小灯泡正常发光；当所有开关都闭合，滑片滑到A端时，A1、A2的示数之比是3：1（灯的电阻保持不变）．求：
（1）电源电压．
（2）当只闭合S、S2，滑动变阻器的滑片P在A端时，小灯泡两端的实际电压．
（3）小灯泡消耗的最小电功率（不能为0）．
23．（12分）如图所示，灯泡L标有“6V，3W”字样，滑动变阻器的最大值为12Ω，当开关S1、S2闭合，滑动变阻器的滑片P滑到最右端时，小灯泡恰好正常发光。求：
（1）电源电压；
（2）当开关S1闭合、S2断开时，滑片移到变阻器的最左端，求灯泡的功率。
参考答案
一、选择题
1、D
【解析】使用测电笔辨别火线时，一定要用手触及笔尾的金属部分，不能用手触及测电笔前端的金属探头，否则会造成人身触电，故A不符合安全用电原则；安全用电的原则是：不接触低压带电体，不靠近高压带电体，所以在高压线下钓鱼会有触电的危险，故B不符合安全用电原则；插头属于带电体，水属于导体，用湿手拔插头时，有可能使人体触电，故C不符合安全用电原则；金属外壳的电冰箱的外壳一定要接地，避免金属外壳用电器漏电时发生触电事故，故D符合安全用电的原则，故选D。
2、D
【分析】闭合开关S后，电流表的指针几乎不动，说明电路是开路；电压表的指针有明显的偏转，说明电压表与电流表、L1与电源两极相连，分析电路故障的位置．
【详解】电流表指针几乎未动，说明电路中没有电流（或电流很小），说明电路中可能出现了断路；因为电压表指针有明显偏转，说明电压表所测范围之内出现断路，即L2处可能出现了断路．
故选D．
3、C
【解析】两灯泡串联，说明两灯泡通过电流一样。根据P=UI可知两灯泡的额定电流，
串联电路电流处处相等，所以允许通过的电流为A。灯泡L2的电流达到额定电流，即达到额定功率6W，正常发光。而灯泡L1的电流达不到额定电流，根据P=可得
根据P=R可得：
故发光较亮的是L2。故选C。
4、B
【详解】图中两灯串联，两灯不发光，电流表指针不动，故电路中出现了断路，又因为电压表指针明显偏转，所以不会是L2断路，所以只会是L1断路，即B正确．
【点睛】
电路故障判断类选择题可将选项带入电路图中分析，找出与题目条件一致的故障原因．
5、C
【详解】A．使用试电笔时，手必须接触笔尾的金属体，这样就把人体和试电笔构成了一个通路，故A错误；
B．发生人畜触电时，直接用手拉，救人的人也会触电，所以应选切断电源，故B错误；
C．检修电路时先切断电路，可以保证在操作时不会触电，故C正确；
D．输电线进户后首先接到电表上，接下来是该用户用电的空气开关，故D错误。
故选C。
6、D
【解析】手机充电过程中，消耗电能，得到化学能，所以是电能转化为化学能的过程，故ABC错误，D正确。
故选D。
7、A
【详解】A．“”表示用电器每消耗的电能时，该电能表转盘转3600r，A项错误，故A项符合题意；
B．电能表的示数，B项正确，故B项不符合题意；
C．电能表表盘转360转消耗的电能为
C项正确，故C项不符合题意；
D．电能表允许接入用电器的最大功率为
D项正确，故D项不符合题意。
故选A。
8、D
【详解】由P=UI知道 ，两灯泡的额定电流分别为：
，
由知道，两灯泡的电阻分别是：
AB．若把它们并联在3V电路中，因为并联电路中各支路两端的电压相等，且额定电压下灯泡正常发光，所以，只有乙灯泡能正常发光，其实际功率是：
P乙实 =P乙 =1W；
甲灯泡不能正常发光，其实际功率是：
，
由于P甲实
