（青海省卷）2023年中考物理第三次模拟考试（含考试版+答题卡+全解全析+参考答案）

这是一份（青海省卷）2023年中考物理第三次模拟考试（含考试版+答题卡+全解全析+参考答案），文件包含青海省卷2023年中考物理第三次模拟考试全解全析docx、青海省卷2023年中考物理第三次模拟考试A4考试版docx、青海省卷2023年中考物理第三次模拟考试A3考试版docx、青海省卷2023年中考物理第三次模拟考试答题卡docx、青海省卷2023年中考物理第三次模拟考试参考答案docx等5份试卷配套教学资源，其中试卷共42页， 欢迎下载使用。

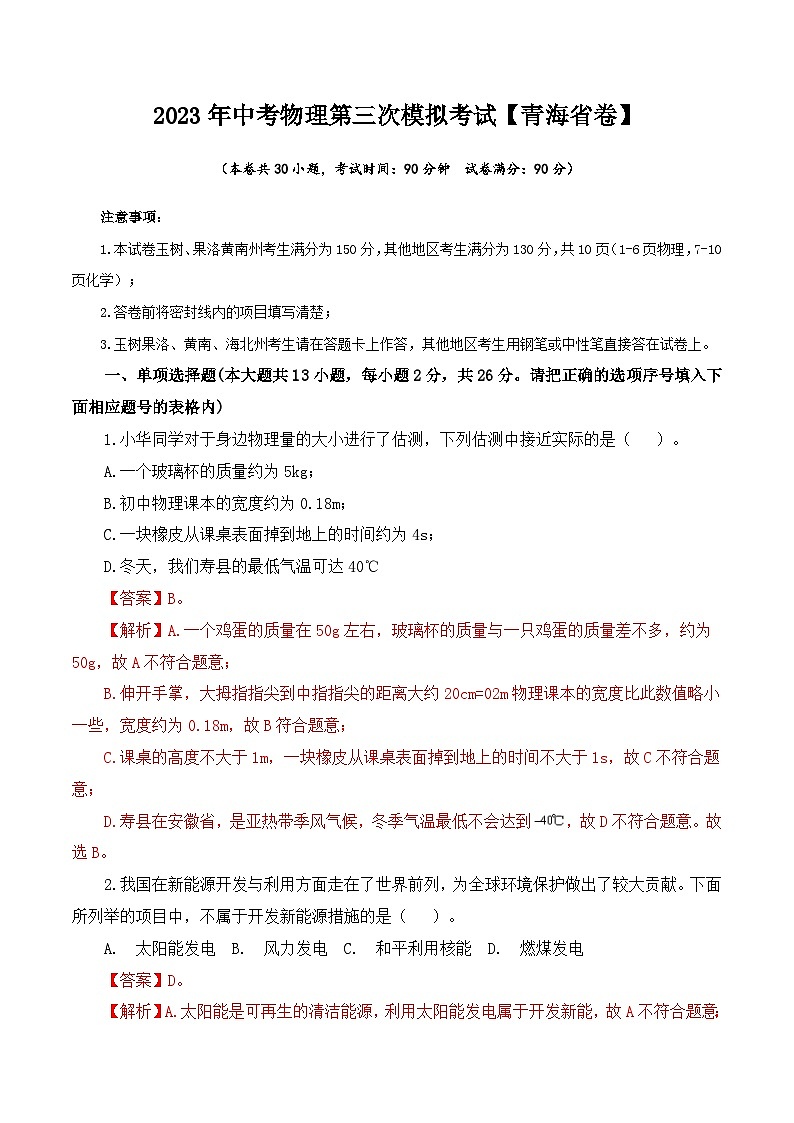

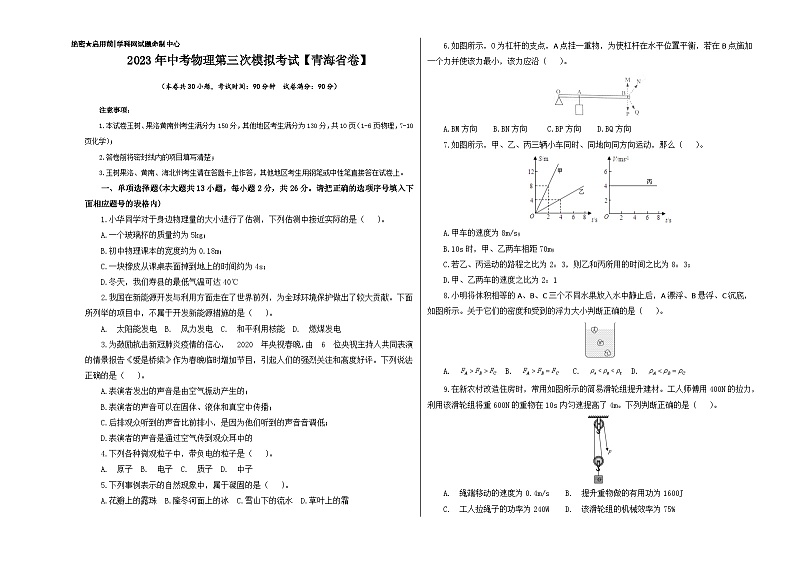

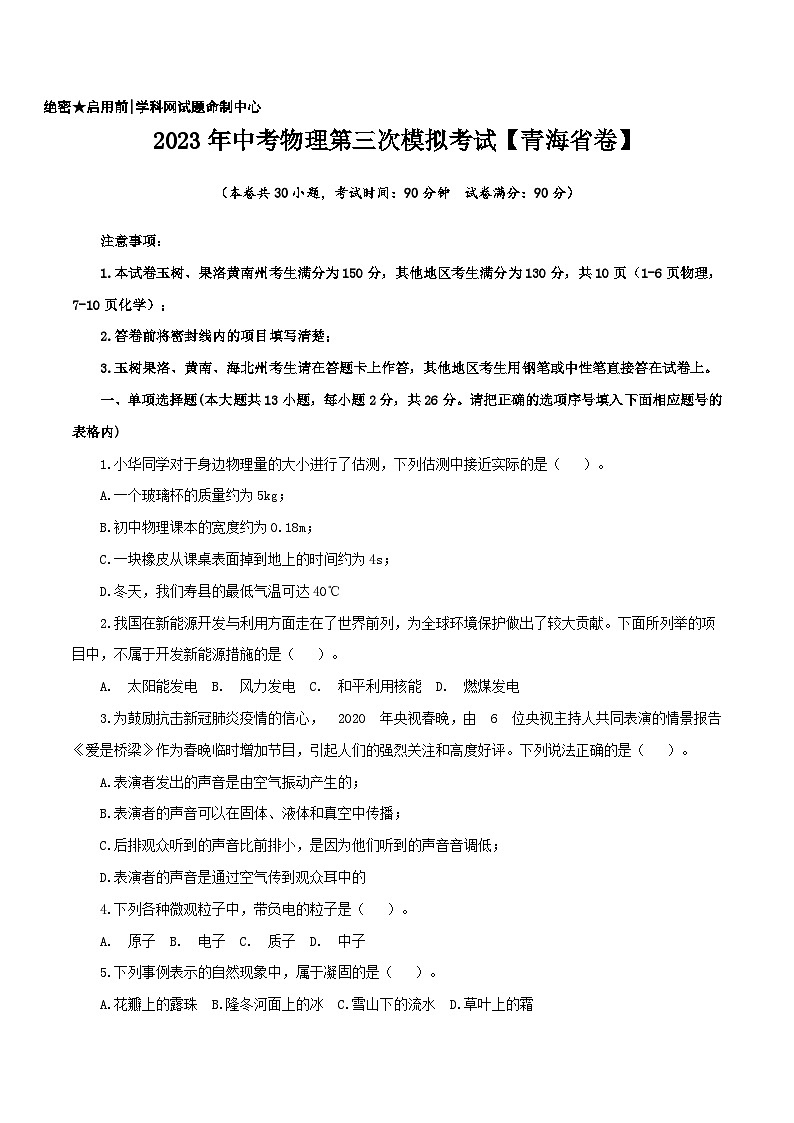

注意事项：
1.本试卷玉树、果洛黄南州考生满分为150分，其他地区考生满分为130分，共10页（1-6页物理，7-10页化学）；
2.答卷前将密封线内的项目填写清楚；
3.玉树果洛、黄南、海北州考生请在答题卡上作答，其他地区考生用钢笔或中性笔直接答在试卷上。
一、单项选择题(本大题共13小题，每小题2分，共26分。请把正确的选项序号填入下面相应题号的表格内)
1.小华同学对于身边物理量的大小进行了估测，下列估测中接近实际的是（ ）。
A.一个玻璃杯的质量约为5kg；
B.初中物理课本的宽度约为0.18m；
C.一块橡皮从课桌表面掉到地上的时间约为4s；
D.冬天，我们寿县的最低气温可达40℃
【答案】B。
【解析】A.一个鸡蛋的质量在50g左右，玻璃杯的质量与一只鸡蛋的质量差不多，约为50g，故A不符合题意；
B.伸开手掌，大拇指指尖到中指指尖的距离大约20cm=02m物理课本的宽度比此数值略小一些，宽度约为0.18m，故B符合题意；
C.课桌的高度不大于1m，一块橡皮从课桌表面掉到地上的时间不大于1s，故C不符合题意；
D.寿县在安徽省，是亚热带季风气候，冬季气温最低不会达到，故D不符合题意。故选B。
2.我国在新能源开发与利用方面走在了世界前列，为全球环境保护做出了较大贡献。下面所列举的项目中，不属于开发新能源措施的是（ ）。
A. 太阳能发电 B. 风力发电 C. 和平利用核能 D. 燃煤发电
【答案】D。
【解析】A.太阳能是可再生的清洁能源，利用太阳能发电属于开发新能，故A不符合题意；
B.风能是可再生的清洁能源，利用风力发电属于开发新能，故B不符合题意；
C. 核能发电 不像 化石燃料 发电那样排放巨量的污染物质到大气中，因此核能发电不会造成空气 污染。和平利用核能属于开发新能，故C不符合题意；
D.煤炭是高污染的不可再生的化石能源，燃煤发电不属于开发新能源，故D符合题意。故选D。
3.为鼓励抗击新冠肺炎疫情的信心， 2020 年央视春晚，由 6 位央视主持人共同表演的情景报告《爱是桥梁》作为春晚临时增加节目，引起人们的强烈关注和高度好评。下列说法正确的是（ ）。
A.表演者发出的声音是由空气振动产生的；
B.表演者的声音可以在固体、液体和真空中传播；
C.后排观众听到的声音比前排小，是因为他们听到的声音音调低；
D.表演者的声音是通过空气传到观众耳中的
【答案】D。
【解析】A.表演者发出的声音是由声带振动产生的，故A错误；
B.声音可以在固体、液体和气体中传播，但真空不能传声，故B错误；
C.后排观众听到的声音比前排小，是因为在振幅一定时，距离发声体越远，听到的响度越小，故C错误；
D.我们听到的声音大部分是靠空气传播的，表演者的声音是通过空气传到观众耳中的，故D正确。
故选D。
4.下列各种微观粒子中，带负电的粒子是（ ）。
A. 原子 B. 电子 C. 质子 D. 中子
【答案】B。
【解析】原子是由带正电的原子核和带等量负电的核外电子构成的，整个原子呈中性，对外不显电性；原子核由质子和中子组成，质子带正电，中子不带电。故ACD不符合题意；B符合题意。故选B。
5.下列事例表示的自然现象中，属于凝固的是（ ）。
A.花瓣上的露珠 B.隆冬河面上的冰 C.雪山下的流水 D.草叶上的霜
【答案】B。
【解析】A.露是空气中的水蒸气遇冷形成的小水珠，是液化现象，故A不合题意；
B.冰是液态的水变成固态的冰，属于凝固现象，故B符合题意；
C.雪山下的流水是固态的冰变成液态的水，是熔化现象，故C不合题意；
D.霜是空气中的水蒸气遇冷直接变成小冰晶，是凝华现象，故D不合题意。故选B。

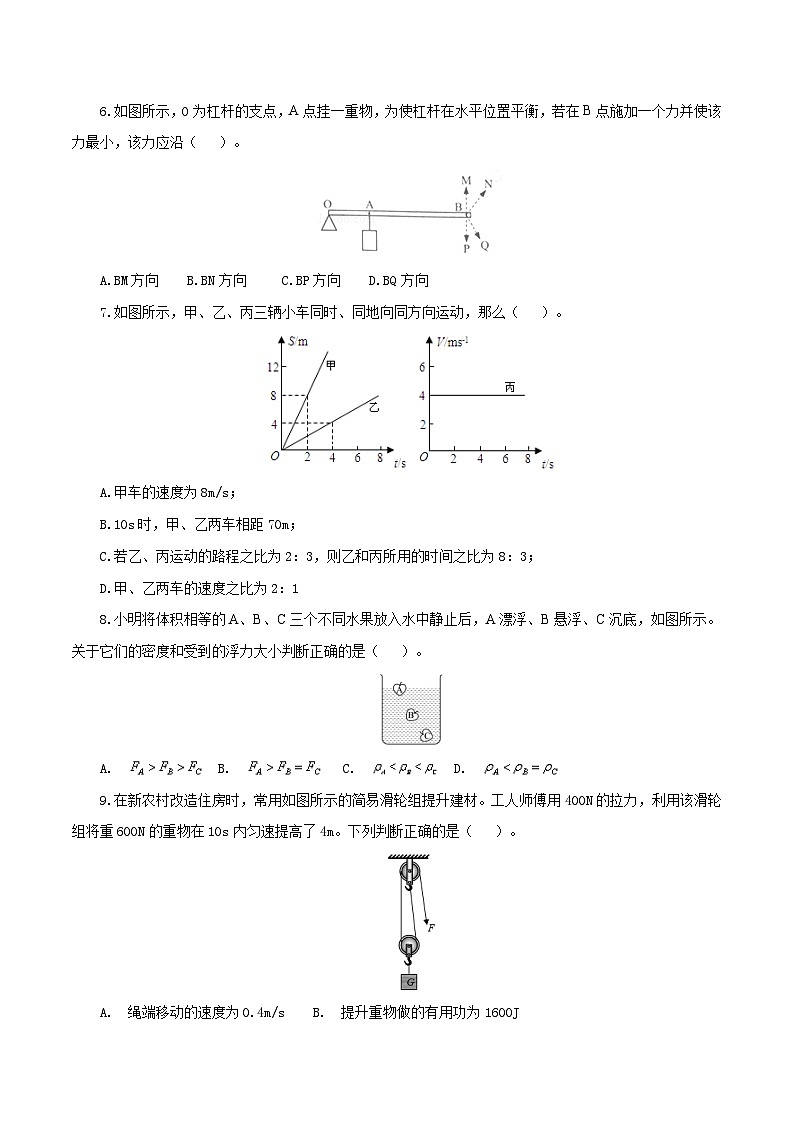

6.如图所示，O为杠杆的支点，A点挂一重物，为使杠杆在水平位置平衡，若在B点施加一个力并使该力最小，该力应沿（ ）。
A.BM方向 B.BN方向 C.BP方向 D.BQ方向
【答案】A。
【解析】由图可知，O为支点，A点挂一重物，阻力方向向下，为使杠杆在水平位置平衡，在B点施加一个力，则动力F与杠杆垂直且方向向上，要使该力最小，由杠杆平衡条件F1 L1 ＝F2 L2 可知，在阻力和阻力臂都一定的情况下，动力臂越长则动力越小；由图可知，BM对应的动力臂最长，所以该力应沿BM方向；故选A。
7.如图所示，甲、乙、丙三辆小车同时、同地向同方向运动，那么（ ）。
A.甲车的速度为8m/s；
B.10s时，甲、乙两车相距70m；
C.若乙、丙运动的路程之比为2：3，则乙和丙所用的时间之比为8：3；
D.甲、乙两车的速度之比为2：1
【答案】C。
【解析】A.由甲的s-t图像知道，当t甲 =2s时，s甲 =8m，由知道，甲车的速度
故A错误；
B.由乙的s-t图像知道，当t乙 =4s时，s乙 =4m，则乙车的速度
10s时，因甲、乙两车同时、同地向同方向运动，甲、乙两车相距
，故B错误；
C.丙的图像是v-t图像，速度不随时间的变化而变化，是一个定值，其速度大小v丙 =4m/s，则乙和丙所用的时间之比为，故C正确；
D.甲、乙两车的速度之比为，故D不符合题意。故选C。
8.小明将体积相等的A、B、C三个不同水果放入水中静止后，A漂浮、B悬浮、C沉底，如图所示。关于它们的密度和受到的浮力大小判断正确的是（ ）。
A. B. C. D.
【答案】C。
【解析】AB.A、B、C三个不同水果的体积相等，由图知，三个水果排开水的体积VB=VC＞VA
由F浮 =ρ水 V排 g得，三个水果受到的浮力大小FA＜FB=FC，故AB错误；
CD.由图知，A浮漂，B悬浮，C下沉，则有ρA＜ρ水 ，ρB=ρ水 ，ρC＞ρ水
所以ρA<ρB<ρC。故C正确，D错误。故选C。
9.在新农村改造住房时，常用如图所示的简易滑轮组提升建材。工人师傅用400N的拉力，利用该滑轮组将重600N的重物在10s内匀速提高了4m。下列判断正确的是（ ）。
A. 绳端移动的速度为0.4m/s B. 提升重物做的有用功为1600J
C. 工人拉绳子的功率为240W D. 该滑轮组的机械效率为75%
【答案】D。
【解析】A.由图可知n＝2，绳子自由端移动的距离s＝nh＝2×4m＝8m
则绳子自由端移动的速度v＝＝0.8m/s，故A错误；
B.有用功W有 ＝Gh＝600N×4m＝2400J，故B错误；
C.拉力做功的功率P＝＝Fv＝400N×0.8m/s＝320W，故C错误；
D.滑轮组的机械效率η＝＝75%，故D正确。故选D。

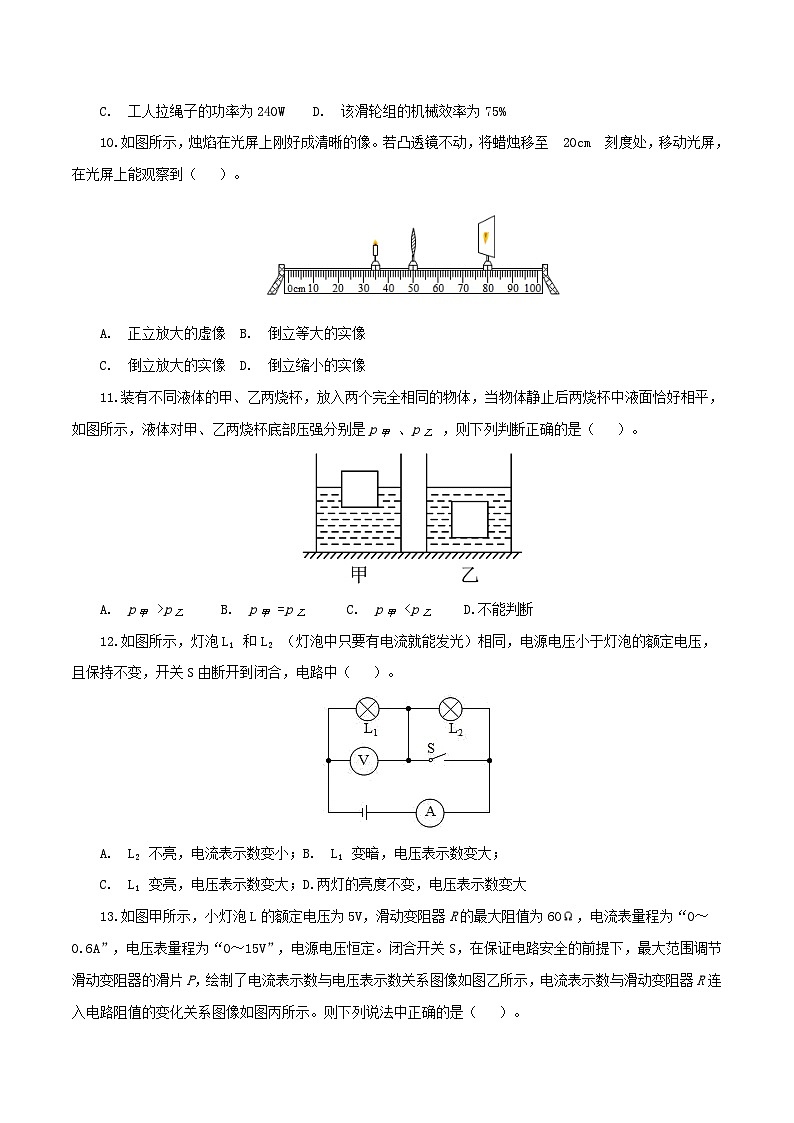

10.如图所示，烛焰在光屏上刚好成清晰的像。若凸透镜不动，将蜡烛移至 20cm 刻度处，移动光屏，在光屏上能观察到（ ）。
A. 正立放大的虚像 B. 倒立等大的实像
C. 倒立放大的实像 D. 倒立缩小的实像
【答案】D。
【解析】读图可知，此时物距为15cm，成的是倒立放大的实像，则物距与焦距的关系是
从中可得，透镜的焦距小于15cm。当将透镜放在20cm刻度线处时，物距为30cm，则此时物距大于2倍焦距。
根据凸透镜成像规律可知：当物距大于2倍焦距时，通过凸透镜成的是倒立的缩小的实像。
故A、B、C不符合题意，D符合题意。故选D。
11.装有不同液体的甲、乙两烧杯，放入两个完全相同的物体，当物体静止后两烧杯中液面恰好相平，如图所示，液体对甲、乙两烧杯底部压强分别是p甲 、p乙 ，则下列判断正确的是（ ）。
A. p甲 >p乙 B. p甲 =p乙 C. p甲 【答案】A。
【解析】由图可知，物体在甲中漂浮，则ρ甲 >ρ物
物体在乙中悬浮，则ρ乙 =ρ物
所以ρ甲 >ρ乙
由于液面高度相同，由公式p=ρ液 gh可知p甲 >p乙。
12.如图所示，灯泡L1 和L2 （灯泡中只要有电流就能发光）相同，电源电压小于灯泡的额定电压，且保持不变，开关S由断开到闭合，电路中（ ）。
A. L2 不亮，电流表示数变小；B. L1 变暗，电压表示数变大；
C. L1 变亮，电压表示数变大；D.两灯的亮度不变，电压表示数变大
【答案】C。
【解析】A.由电路图可知，开关S断开时，L1 与L2 串联，电压表测L1 两端的电压，电流表测电路中的电流，开关S闭合时，L2 被短路不亮，电路为L1 的简单电路，电压表测电源两端的电压，电流表测电路中的电流，因串联电路中总电压等于各分电压之和，所以，开关S由断开到闭合，L1 两端的电压变大，即电压表的示数变大，由可知，通过L1 的电流即电路中的电流变大，即电流表的示数变大，故A错误；
BCD.因灯泡的亮暗取决于实际功率的大小，所以，由P＝UI可知，L1 的实际功率变大，L1 变亮，故C正确，BD错误。故选C。
13.如图甲所示，小灯泡L的额定电压为5V，滑动变阻器R的最大阻值为60，电流表量程为“0～0.6A”，电压表量程为“0～15V”，电源电压恒定。闭合开关S，在保证电路安全的前提下，最大范围调节滑动变阻器的滑片P，绘制了电流表示数与电压表示数关系图像如图乙所示，电流表示数与滑动变阻器R连入电路阻值的变化关系图像如图丙所示。则下列说法中正确的是（ ）。
A. 电源电压为5V；
B. 小灯泡正常发光时电阻为2.5；
C. 当电压表示数为1V时，滑动变阻器消耗的电功率为2.5W；
D. 当电压表示数为2V时，小灯泡和变阻器消耗的功率之比为1：4
【答案】D。
【解析】滑动变阻器与小灯泡串联，乙、丙图相结合
A.电路中电流为0.5A时，滑动变阻器的阻止为10Ω，电源电压为
，故A错误；
B.小灯泡正常发光时电阻为，故B错误；
C.当电压表示数为1V时，电路中的电流为0.2A，滑动变阻器消耗的电功率为
，故C错误；
D.当电压表示数为2V时，变阻器两端的电压为8V，小灯泡和变阻器串联，消耗的功率之比为
，故D正确。故选D。
二、填空题（本大题共7小题，每空1分，共17分）
14.如图所示，所测物体的长度为______cm，若所用刻度尺受热胀冷缩影响比较明显，则在温度较高时测出的物体的长度将______。（选填“偏大”或“偏小”）
【答案】3.43；偏小。
【解析】[1]刻度尺的分度值为0.1cm，物体的左侧对应的刻度值为1.00cm，右侧对应的刻度值为4.43cm，则木块的长度是l=4.43cm-1.00cm=3.43cm
[2]所用刻度尺受热胀冷缩影响比较明显，则在温度较高时尺子实际长度变长，而刻度依然是原来标注的刻度，所以用其测量物体的长度时，其测量结果会偏小。
15.如图所示，在水平拉力F的作用下重100 N的物体A，沿水平桌面做匀速直线运动，弹簧秤B的示数为10N，则拉力F的大小为_____N，物体A与水平桌面的摩擦力大小为_____N。
【答案】20；10。
【解析】如图所示，弹簧测力计B测出了动滑轮上的绳子上的拉力为10N；则物体A受到拉力为10N；又因物体A做匀速直线运动，则物体A与水平桌面的摩擦力与物体A受到拉力是一对平衡力，则摩擦力大小也是10N；
拉力F=2f=2×10N=20N。
故答案为20；10。
16.如图所示，一根不可伸长的细绳系着一小球在竖直平面内摆动。小球在运动过程中动能最大是在______点，小球从A点运动到B点的过程中，能量转化情况是重力势能转化为______能，小球从B点运动到C点的过程中，能量转化情况是动能转化______能。
【答案】B；动；重力势。
【解析】[1]A、C点的位置最高，速度为零，故此两点时重力势能最大；B点最低，速度最大，故动能最大。
[2]从A点运动到B点的过程中，高度下降，速度增加，是重力势能转化动能。
[3]从B点运动到C点的过程中，高度上升，速度减小，是动能转化重力势能。
17.如图是一支水银体温计，它是利用水银的______性质制成的。该体温计此时的读数是_____ ℃。
【答案】热胀冷缩；37.6。
【解析】(1)温度计是利用液体的热胀冷缩的性质制成的。
(2)由图示知，体温计的分度值为0.1℃，其示数为37.6℃。

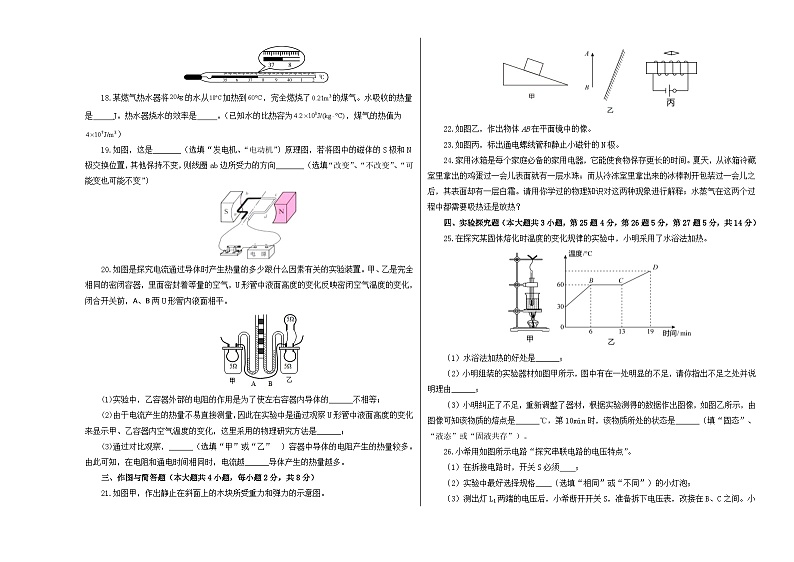

18.某燃气热水器将的水从加热到，完全燃烧了的煤气。水吸收的热量是 J。热水器烧水的效率是 。（已知水的比热容为，煤气的热值为）
【答案】；。
【解析】[1]根据吸热公式可知水吸收的热量为：
；
[2] 这些煤气完全燃烧放出的热量为；
则热水器烧水的效率为。
19.如图，这是_______（选填“发电机、“电动机”）原理图，若将图中的磁体的S极和N极交换位置，其他保持不变，则线圈ab边所受力的方向_______（选填“改变”、“不改变”、“可能变也可能不变”）
【答案】(1)电动机；(2)改变。
【解析】图中有电源，是电动机，是利用通电导线在磁场中受力的作用的原理工作的；
通电导线在磁场中受力的方向与磁场方向和电流方向有关，若将图中的磁体的S极和N极交换位置，改变磁场方向，其他保持不变，则线圈ab边所受力的方向改变。
20.如图是探究电流通过导体时产生热量的多少跟什么因素有关的实验装置。甲、乙是完全相同的密闭容器，里面密封着等量的空气，U形管中液面高度的变化反映密闭空气温度的变化，闭合开关前，A、B两U形管内液面相平。
(1)实验中，乙容器外部的电阻的作用是为了使左右容器内导体的______不相等；
(2)由于电流产生的热量不易直接测量，因此在实验中是通过观察U形管中液面高度的变化来显示甲、乙容器内空气温度的变化，这里采用的物理研究方法是______；
(3)通过对比观察，______（选填“甲”或“乙” ）容器中导体的电阻产生的热量较多。由此可知，在电阻和通电时间相同时，电流越______导体产生的热量越多。
【答案】电流；转换法；甲；越大。
【解析】(1)乙容器外部的电阻的作用是为了使左右容器内导体的电流不相等，因为左右容器内两导体的阻值相等，必须让两电阻的电流不同才能探究电流产生的热量与电流的关系。
(2)甲乙两容器内空气温度的变化不能直接测出，而是通过U形管液面高度变化来显示，这是物理研究中的转换法。
(3)在电阻和通电时间相同时，甲容器内液面高度差较大，说明甲容器内的电阻产生较多的热量，而甲容器内电阻通过的电流较大，由此可知，在电阻和通电时间相同时，电流越大，导体产生的热量越多。
三、作图与简答题（本大题共4小题，每小题2分，共8分）
21.如图甲，作出静止在斜面上的木块所受重力和弹力的示意图。
【解析】从木块的重心竖直向下做出木块重力的示意图，从木块的重心沿垂直于斜面向上画出弹力的示意图，如图所示：
22.如图乙，作出物体AB在平面镜中的像。
【解析】分别作出A、B关于平面镜的对称点A′、B′，连接A′B′即为物体AB在平面镜中成的像，如图所示：
23.如图丙，标出通电螺线管和静止小磁针的N极。
【解析】由图可知，电流从螺线管的右端流入，由安培定则可知螺线管的左端是N极，右端是S极，由磁极间的相互作用可知小磁针的右端是N极，如图所示：
24.家用冰箱是每个家庭必备的家用电器，它能使食物保存更长的时间。夏天，从冰箱冷藏室里拿出的鸡蛋过一会儿表面就有一层水珠；而从冷冻室里拿出来的冰棒剥开包装过一会儿之后，其表面却有一层白霜。请用你学过的物理知识对这两种现象进行解释；水蒸气在这两个过程中都需要吸热还是放热？
【解析】夏天，因为冰箱冷藏室里的温度比室温低但高于，鸡蛋刚拿出来时遇到空气中的水蒸气，水蒸气遇冷在鸡蛋的表面外降温液化成小水珠附着在鸡蛋表面。冰棒刚从冰箱冷冻室拿出剥开包装温度要比低得多，空气中的水蒸气遇到冰棒表面会迅速降温凝华成小冰晶附着在冰棒表面，看起来就是一层白霜。水蒸气的液化或者凝华都要放热。
四、实验探究题（本大题共3小题，第25题4分，第26题5分，第27题5分，共14分）
25.在探究某固体熔化时温度的变化规律的实验中，小明采用了水浴法加热。

（1）水浴法加热的好处是______；
（2）小明组装的实验器材如图甲所示，图中有在一处明显的不足，请你指出不足之处并说明理由______；
（3）小明纠正了不足，重新调整了器材，根据实验测得的数据作出图像，如图乙所示，由图像可知该物质的熔点是______℃，第10min时，该物质所处的状态是______（填“固态”、“液态”或“固液共存”）。
【答案】使物质受热均匀，便于记录温度；温度计的玻璃泡碰到了容器底，测得物质的温度不准确；60；固液共存。
【解析】（1）[1]水浴加热可以使物质受热均匀，且由于酒精灯的火焰温度太高，物质温度变化太快，不便于记录温度，所以水浴加热法也可以使物质的温度缓慢上升，便于记录温度。
（2）[2]由图可知，错误之处是温度计的玻璃泡碰到了容器底部，由于容器底部的温度稍高一些，这样测得的温度不准确。
（3）[3][4]由图像乙可知，该物质有固定的熔点，所以是晶体，该晶体在处于熔化阶段，所以该物质的熔点是60℃；第10min时，该物质处于熔化阶段，所以是固液共存状态。
26.小希用如图所示电路“探究串联电路的电压特点”。
（1）在拆接电路时，开关S必须 ；
（2）实验中最好选择规格 （选填“相同”或“不同”）的小灯泡；
（3）测出灯L1两端的电压后，小希断开开关S，准备拆下电压表，改接在B、C之间。小明认为这样做太麻烦，只需将与A点相连的导线改接到C点即可。小希认为小明的办法是错误的，原因是 ；
（4）经过多次实验，将得到的数据记录在表中。分析实验数据，可得到串联电路的电压特点是 （用公式表示）；
（5）小希进行多次试验的目的是 。
【答案】（1）断开；（2）不同；（3）电压表正负接线柱会接反了；（4）UAC=UAB+UBC；（5）得到普遍规律。
【解析】（1）为保护电路安全，在拆接电路时，开关必须断开。
（2）探究串联电路的电压特点，为了寻找规律，必须换用不同规格的小灯泡进行多次实验，这样得出的规律才有说服力。
（3）在测L1两端的电压后，电压表所接的B接点不动，只断开A接点，并改接到C接点上，这样电压表正负接线柱接反，所以不能测出L2两端的电压。
（4）AB两点间的电压为L1两端的电压，BC两点间的电压为L2两端的电压，AC两点间的电压为电路两端的总电压．由表中的数据可以看出：
第一次实验：UAC=3V，UAB+UBC=0.8V+2.2V=3V；
第二次实验：UAC=3V，UAB+UBC=1.0V+2.0V=3V；
第三次实验：UAC=3V，UAB+UBC=1.2V+1.8V=3V；
因此可以得出：串联电路两端的总电压等于各串联电阻两端的电压之和，即UAC=UAB+UBC。
（5）实验过程中，小希测量得到多组电压值的目的是：总结规律，避免结论的片面性。
故答案为：（1）断开；（2）不同；（3）电压表正负接线柱会接反了；（4）UAC=UAB+UBC；（5）得到普遍规律。
27.（1）为了使小车滑到水平面时的初速度相同，实时应让小车从同一斜面的 滑下，这种研究问题的方法是 （选填“转换法”、“模型法”或“控制变量法”）。
（2）伽利略对类似的实验进行了分析并进一步推测：如果水平面光滑，小车在运动时不受阻力，则小车将在水平面上 。说明物体的运动 （填“需要”或“不需要”）力来维持。
（3）牛顿在伽利略等人的研究成果上概括出了牛顿第一定律。该定律 。
A．能用实验直接验证
B．不能用实验直接验证，所以不能确定这个定律是否正确
C．是在大量经验事实的基础上，通过进一步的推理概括得出的
【答案】（1）同一高度由静止自由；控制变量法；（2）做匀速直线运动；不需要；（3）C。
【解析】（1）为了使小车滑到水平面时的初速度相同，实验时应让小车从同一斜面的同一高度由静止自由滑下，这种研究问题的方法是控制变量法；
（2）伽利略对类似的实验进行了分析并进一步推测：如果水平面光滑，小车在运动时不受阻力，则小车将在水平面上做匀速直线运动；从而说明物体的运动不需要力来维持；
（3）牛顿在伽利略等人的研究成果上概括出了牛顿第一定律，该定律是在大量经验事实的基础上，通过进一步的推理概括得出的，故选C。
五、计算题（本大题共2小题，第28小题7分，第29小题8分，共15分）
28.用弹簧测力计悬挂一实心物块，物块下表面与水面刚好接触，如图甲所示。由此处匀速下放物块，直至浸没于水中并继续匀速下放（物块始终未与容器接触）。物块下放过程中，弹簧测力计示数下与物块下表面浸入水中的深度h的关系如图乙所示。（已知水的密度ρ水 =1.0×10³kg/m³）求：
（1）物块完全浸没在水中时受到的浮力；
（2）物块的密度；
（3）物块刚好浸没时，水对物块下表面的压强。
【答案】（1）4N；（2）2×103 kg/m3 ；（3）400Pa。
【解析】（1）由图像可知，弹簧测力计的最大示数F最大 =8N，此时物块未浸入水中，则物块重力
G=F最大 =8N
物块完全浸入时弹簧测力计的示数F示 =4N，则物块受到的浮力F浮 =G-F示 =8N-4N=4N
（2）由F浮 =ρ水 gV排 得物块的体积；
物块的质量；
物块的密度；
（3）从图中可知物块刚好浸没水中时，其下表面进入水中的深度h=4cm=0.04m
物块刚好浸没水中时其下表面受到水的压强p=ρ水 gh=1.0×103 kg/m3 ×10N/kg×0.04m=400Pa。
答：（1）物块完全浸没在水中时受到的浮力为4N；（2）物块的密度为2×103 kg/m3 ；（3）物块刚好浸没水中时其下表面受到水的压强为400Pa。
29.在抗击新冠肺炎疫情期间，中医为诊疗发挥了积极作用，成为世界瞩目的“中国战法”重要组成部分。如图甲所示为小艺同学家的电中药壶，有“猛火”和“文火”两个档位，工作电路简化为图乙所示，其中为档位开关，、为定值电阻，A、B为阻值可忽略不计的指示灯。当电中药壶处于猛火档时，红灯亮；处于文火档时，绿灯亮。已知电中药壶额定电压为220V，猛火档的额定功率为2420W，。
（1）判断A灯是红灯还是绿灯；
（2）求电中药壶文火档的额定功率；
（3）暑假的一天晚上，小艺用电中药壶帮奶奶熬药，先用猛火档加热6min至沸腾后，再用文火档慢熬30min，共消耗电能0.3KW·h，由此计算电中药壶的实际电压。
【答案】（1）红灯；（2）242W；（3）200V。
【解析】（1）由可知，在电压一定时，电路中的电阻越小，电功率越大。由电路图可知，接N时，电路中只有R1 连入电路中，电阻小，电功率越大，处于猛火档，A灯亮，由题意可知，A灯是红灯，接M时，R1 、R2 串联，电阻大，电功率小，处于文火档。
（2）R1 的电阻
电中药壶文火档时电路中的电阻
电中药壶文火档的额定功率
（3）由题意可知，电中药壶消耗的电能
；
解得。
答：（1）A灯是红灯；（2）电中药壶文火档的额定功率是242W；（3）电中药壶的实际电压是200V。
附加题：实验考查（本题共10分，玉树、果洛、黄南州考生必答，其他地区考生不作答）
30.（1）小明通过实验测量金属块的密度。
1）使用天平和量筒时，应将其放在___________台面上。
2）用调好的天平测金属块的质量。天平平衡时，右盘中砝码和游码位置如图甲所示，则金属块的质量为___________g。
3）如图乙所示，金属块的体积为__________cm3 ，计算出金属块的密度为___________。
4）向量筒中放人金属块时，若操作不当使水溅出，将导致密度测量值_________（填“偏大”或“偏小”）。
（2）下列A、B、C、D四幅图是“验证阿基米德原理”的过程情景，请根据图示完成下面的填空。
1）实验中的所用圆柱体的重力为________N。
2）在情景图B中存在的错误是________。
3）纠正错误后，继续实验，在情景C中，圆柱受到的力F＝________N。
4）圆柱体排开的水所受的重力G排＝________N。
5）实验结果表明：浸在水中的物体受到的力________物体排开水所受到的重力。（选填“大于”、“等于”或“小于”）
【答案】（1）水平；54；20；2.7；偏大；（2）1）4；2）溢水杯未注满水；3）1；4）1；5）等于。
【解析】（1）1）使用天平和量筒时，为了测量和读数准确，应将其放在水平台面上。
2）天平读数为砝码数加游码数，故由图甲可知，金属块的质量为m=50g+4g=54g
3）由图乙可知，金属块的体积为V=40mL-20mL=20mL=20cm3
故金属块的密度为
4）向量筒中放入金属块时，若操作不当使水溅出，则会使得金属块的体积测量值偏小，将导致密度测量值偏大。
（2）1）由图B可知，实验中的所用圆柱体的重力为4N；
2）圆柱体放入水中前，溢水杯中的水应该满的，否则溢出水的体积将小于物体排开水的体积，所以，在情景图B中存在的错误是溢水杯未注满水，应改为在溢水杯中装满水；
3）由图C可知，圆柱体浸没在水中时，弹簧测力计的示数F＝3N，则圆柱受到的浮力：F浮＝G﹣F＝4N﹣3N＝1N；
4）由图D可知，小桶和水的总重力G总＝2N；由图A可知，空小桶的重力G桶＝1N，则圆柱体排开水所受的重力：G排＝G总﹣G桶＝2N﹣1N＝1N；
5）由（3）（4）可知，浸在水中的物体受到的浮力等于物体排开水所受到的重力。
实验次数
UAB/V
UBC/V
UAC/V
1
0.8
2.2
3.0
2
1.0
2.0
3.0
3
1.2
1.8
3.0
