陕西省咸阳市实验中学2022-2023学年九年级上学期第三次月考物理试卷(含答案)

这是一份陕西省咸阳市实验中学2022-2023学年九年级上学期第三次月考物理试卷(含答案)，共15页。试卷主要包含了单选题，填空题，作图题，实验题，计算题等内容，欢迎下载使用。

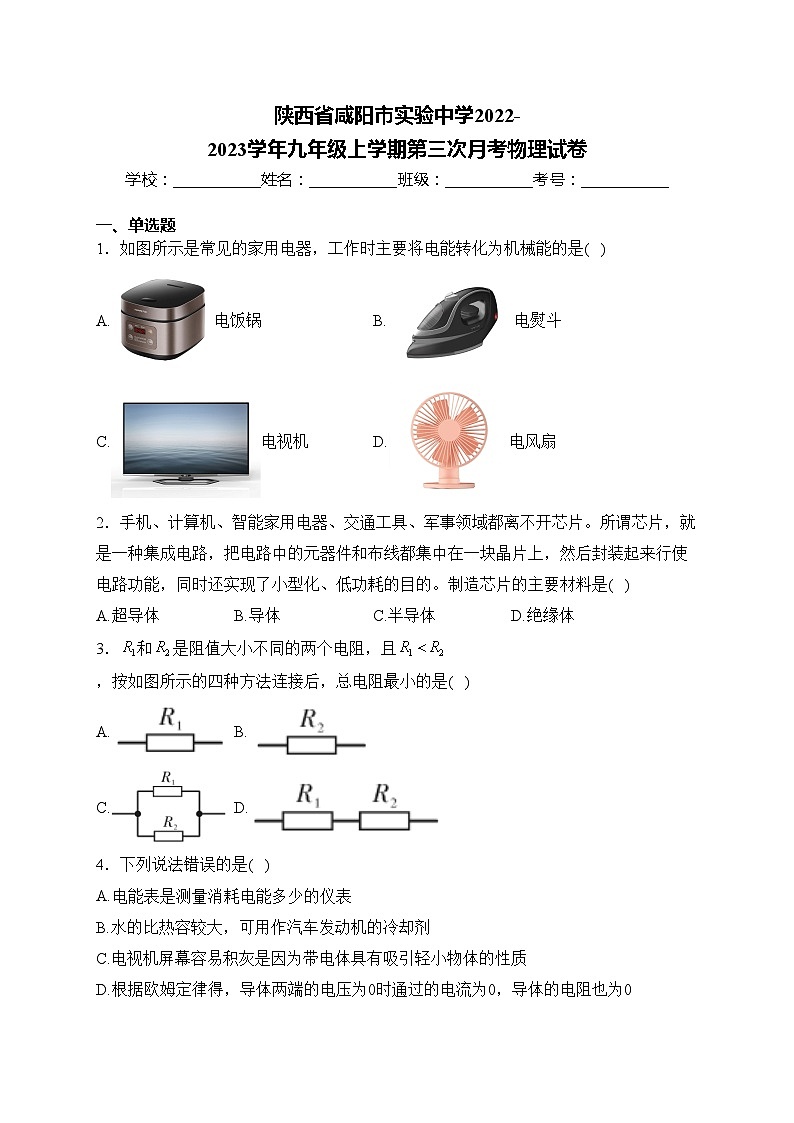

一、单选题
1．如图所示是常见的家用电器，工作时主要将电能转化为机械能的是( )
A.电饭锅B.电熨斗
C.电视机D.电风扇
2．手机、计算机、智能家用电器、交通工具、军事领域都离不开芯片。所谓芯片，就是一种集成电路，把电路中的元器件和布线都集中在一块晶片上，然后封装起来行使电路功能，同时还实现了小型化、低功耗的目的。制造芯片的主要材料是( )
A.超导体B.导体C.半导体D.绝缘体
3．和是阻值大小不同的两个电阻，且，按如图所示的四种方法连接后，总电阻最小的是( )
A.B.
C.D.
4．下列说法错误的是( )
A.电能表是测量消耗电能多少的仪表
B.水的比热容较大，可用作汽车发动机的冷却剂
C.电视机屏幕容易积灰是因为带电体具有吸引轻小物体的性质
D.根据欧姆定律得，导体两端的电压为0时通过的电流为0，导体的电阻也为0
5．下面四个用电器，正常工作时，电流做功最快的是( )
A.电热棒“ ”B.白炽灯“ ”
C.手机“ ”D.电磁炉“ ”
6．为实现国家“碳达峰”“碳中和”的目标，我国某汽车集团研发了一款新型汽车.与另一款汽车相比，在同样油耗和使用条件下，发动机工作时，尾气中“汽油味”明显降低，动力更强劲，如图所示，是汽车发动机某一冲程的示意图，下列说法错误的是( )
A.该冲程为压缩冲程，将机械能转化为内能
B.燃料在汽缸内猛烈燃烧，燃料的热值迅速减小
C.闻到汽油味，是由于分子在永不停息地做无规则运动
D.尾气中“汽油味”降低，是因为汽油在汽缸中燃烧更完全
7．如图所示，电源电压为保持不变，闭合开关S，电压表示数为，下列说法正确的是( )
A.若开关S断开，电压表示数为0
B.闭合开关S，电压表测两端电压
C.闭合开关S，、组成并联电路
D.、阻值之比为2∶1

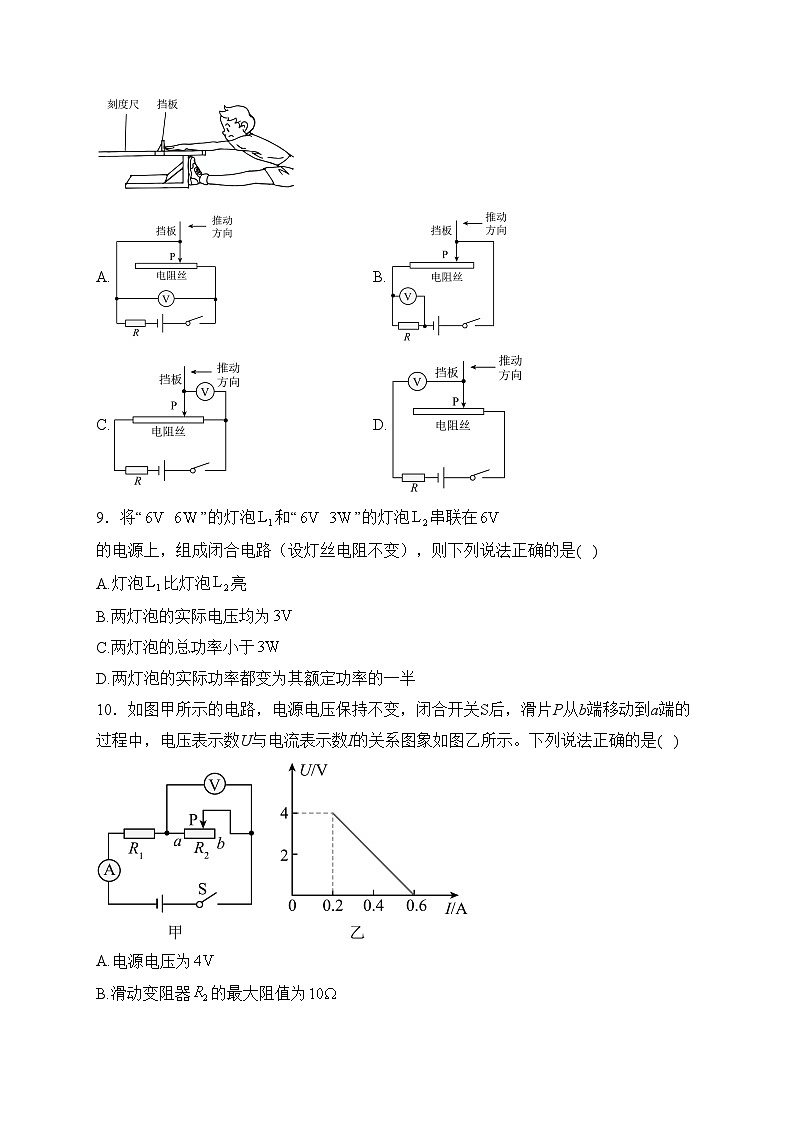

8．坐位体前屈是国家体质测试项目之一。如图是测量示意图，测试刻度尺挡板时需要从刻度尺上读数。小明利用电压表等实验器材对该测量仪进行改进，使电压表的示数随着刻度尺读数的增大而增大。下列电路设计不符合的是( )
A.B.
C.D.
9．将“ ”的灯泡和“ ”的灯泡串联在的电源上，组成闭合电路（设灯丝电阻不变），则下列说法正确的是( )
A.灯泡比灯泡亮
B.两灯泡的实际电压均为
C.两灯泡的总功率小于
D.两灯泡的实际功率都变为其额定功率的一半
10．如图甲所示的电路，电源电压保持不变，闭合开关S后，滑片P从b端移动到a端的过程中，电压表示数U与电流表示数I的关系图象如图乙所示。下列说法正确的是( )
A.电源电压为
B.滑动变阻器的最大阻值为
C.整个电路消耗的最大功率为
D.滑片P在b端时，内消耗的电能为
二、填空题
11．我国家庭照明电路的电压为_______伏，开关和它控制的用电器之间是_______（选填“串联”或“并联”）连接的；复印机给办公带来了许多便利，复印过程中核心一步是：先在硒鼓表面形成带正电的“静电潜像”，之后带负电的墨粉被带正电的“静电潜像”所_______（选填“吸引”或“排斥”）显出墨粉组成的字迹；在整理年代久远的古书时，为了防止翻动损坏书页，需要先给书“充电”使书页分开，该方法利用了_______的原理。
12．科技的发展，使农业机械化水平越来越高.如图所示，这是一架飞机在一定的高度匀速直线飞行给小麦喷洒农药的情景（不计空气阻力），喷洒农药的过程中，飞机的重力势能_______，机械能_______（均选填“增大”“减小”或“不变”）。
13．小明早晨起床后，将沸腾后的水入杯子里，一段时间后变成一杯可以饮用的温水，该过程是通过_______的方式使水的内能_______（选填“增大”或“减小”）；若这杯水的质量为，小明饮用时水温为40℃，则这杯水在这一段时间里释放的热量为_______。[当地气压为一个标准大气压，]
14．民航局规定：严禁乘客携带超过160W·h（瓦·时）的锂电池上飞机，某品牌笔记本电脑的电池铭牌标有“10.8V 10000mA·h”字样，充满电后，存储的电能_______W·h，该笔记本电脑_______（选填“能”或“不能”）带上飞机。
15．如图所示是某小灯泡的图像，小灯泡的额定电压为，小灯泡正常发光时，灯丝的电阻是_______Ω，小灯泡的电阻随电压的增大而_______（选填“增大”“减小”或“不变”）。若将小灯泡与的定值电阻并联后接到电源两端，干路中的总电流为，则该电源电压为_______V。
16．假期小明一家出门旅游，出发前家里只有一台额定功率为的冰箱正常工作，其他用电器都已断电，小明看到家里电能表的示数为。过了6天小明回家再次查看电能表的示数如图所示，这段时间冰箱消耗的电能是_______，冰箱每天平均工作的时间为_______h，冰箱正常工作1h电能表的转盘转过_______转。在冰箱正常工作时小明将电水壶插上电源插座烧水，电能表转盘的转速_______（选填“增大”“减小”或“不变”）。
三、作图题
17．请按照要求把图中未连接完整的电路连接完整。（要求开关闭合后：①电压表测量小灯泡两端电压；②滑片向右端滑动时小灯泡变亮）
18．如图乙所示，虚线框内有两个阻值相同的定值电阻R和一个开关，当开关闭合时，电路的总功率增加到原来的2倍，请画出一种可能的连接电路图。
四、实验题
19．按要求完成填空。
（1）如图甲所示，电压表示数为_______V；
（2）如图乙所示，把一块玻璃板用弹簧测力计拉出水面，观察到弹簧测力计示数在离开水面时比离开水面后大，说明分子间存在_______；
（3）如图丙所示，将一支2B铅笔芯掰成长短不同的两段分别接入图中A、B两点间，可探究导体电阻大小与_______的关系，实验中可通过观察电流表的示数判断铅笔芯电阻的大小，这种研究问题的方法是_______法。
20．如图，某实验小组在“探究物体的动能跟哪些因素有关”的实验中，让小球从同一斜面某处由静止释放，撞击同一水平木板上的同一木块，木块移动一段距离后停止；
（1）分析比较_______两次实验，可探究出的结论是：质量相同的物体，速度越大，动能越大；
（2）如果水平面光滑，则_______（选填“能”或“不能”）完成本实验；
（3）实验中控制小球到达水平面速度相同的方法是_____________；
（4）探究“动能大小与速度的关系”时，小明拿走了木块，在水平木板上铺上毛巾，通过比较小球在毛巾面上开始滚动到静止的距离，也得出了“质量一定时，速度越大动能越大”的结论，你认为他的方案_______（选填“合理”或“不合理”）。
21．小明在探究“并联电路的电流特点”时，设计的电路图如图甲所示。
（1）小明在检查实验器材时，发现电流表的指针如图丙所示，则小明应对电流表进行_______；
（2）小明将电流表接在A处，闭合开关后，观察到灯发光，但灯不发光，电流表的示数为零，电路可能存在的故障是：_______（写出一种即可）；
（3）排除故障后，小明连接电路如图乙所示，此时电流表测量的是通过_______（选填“A”“B”或“C”）点的电流.正确测量该处电流后，小明要测量通过灯的电流，请你在图乙中只改动一根导线，完成电路的连接_______（在需改动的导线上画“×”，再画出重新连接后的导线）；
（4）正确改动电路后，小明闭合开关S，电流表示数如图丙所示.为使测量结果更准确，他应进行的操作是______________；
（5）小明正确实验得到的实验数据如表：
分析实验数据可得出并联电路的电流特点：______。
22．在“探究电流与电阻的关系”实验中，器材如图甲所示，电源电压为，阻值分别为、、的定值电阻各一个，分别接在、、的两端，且它们的一端与公共端A相连，滑动变阻器有：a规格为“ ”或b规格为“ ”可选。
（1）闭合开关前，应将滑动变阻器的滑片移至最_______；
（2）首先将M、N分别与A、B两端相连，闭合开关，移动滑动变阻器片P，使电压表示数为，断开开关，将N端改接C端，接下来应向_______（选填“左”或“右”）调节滑动变阻器滑片P，目的是：_____________；
（3）为了完成实验目标，实验小组需将定值电阻更换为，但在实验室却找不到阻值为的定值电阻，经过思考，有同学提出，使用原来的实验装置，只需将M、N分别连接到_______两端也可以产生等效于的定值电阻，重复之前步骤就可以完成实验；
（4）为了能完成上述实验，应选择_______（选填“a”或“b”）规格的滑动变阻器；
（5）随后，实验小组又设计了如图乙所示的电路来测的阻值，的阻值已知，请你帮他们完成实验步骤：
①_______，用电压表测电源电压为；
②_______，用电压表测出两端的电压为；
③则未知电阻阻值的表达式：_______（用、、表示）。
五、计算题
23．某品牌纯电汽车续航里程约为500km，电池容量为70kW·h，普通家用充电桩充电功率为7kW，另一品牌燃油车匀速行驶时能提供的牵引力为2000N，加满一箱汽油大约能匀速行驶400km，已知一箱汽油的质量为56kg，汽油的热值为；
（1）用充电桩给纯电汽车充电时，纯电汽车的蓄电池相当于电路中的_______，将电能转化为_______能储存起来；
（2）若使用普通家用充电桩，给上述纯电汽车充满一次电需要多长时间？
（3）上述燃油车一箱汽油完全燃烧能释放多少热量？
（4）上述燃油车的热机效率大约是多少？（计算结果精确至0.1%）
24．如图甲所示，是小明同学设计的一款称重仪，电源电压为4.5V保持不变，，电压表量程为0~3V，滑片P只能在长为30cm的粗细均匀的电阻丝上自由滑动，不计摩擦；阻值不计的金属弹簧伸长量与挂钩受到的拉力大小的关系如图乙所示，当挂钩上未挂物体时滑片P在的最上端；小明在挂钩处挂上一个置于水平地面上的重力为20N的物块M，闭合开关S，经过测算把电压表表盘改装为重力显示表盘；求：
（1）当挂钩上未挂物体时，求电路中的电流；
（2）当电压表示数为1.5V时，求电阻的功率；
（3）当M被吊离地面时，电压表的示数为3V，在电路安全情况下要使称重仪达到最大称量，若只能更换，求的最小阻值。
参考答案
1．答案：D
解析：A.电饭锅把电能转化成内能，故A项不符合题意；
B.电熨斗把电能转化成内能，故B项不符合题意；
C.电视机主要是电能转化为声能和光能，故C项不符合题意；
D.电风扇工作时转动，主要是电能转化成机械能，故D项符合题意。
2．答案：C
解析：介于导电和不导电之间的材料叫半导体，主要用于芯片制造，故ABD错误，C正确。
故选C。
3．答案：C
解析：由题可知
设电阻和串联后的总电阻为，并联后的总电阻为，根据串联电路电阻规律可知
根据并联电路电阻规律可知
则
A图中只有的电路，B图中只有的电路，C图中两个电阻并联，D图中两个电阻串联，故C符合题意，ABD不符合题意。
故选C。
4．答案：D
解析：A.电能表是测量用电器一段时间内消耗电能多少的仪表，故A正确，不符合题意；
B.水的比热容较大，吸收相同热量时升高的温度小，可用作汽车发动机的冷却剂，故B正确，不符合题意；
C.带电体具有吸引轻小物体的性质，电视机屏幕带有电荷，所以电视机屏幕容易积灰，故C正确，不符合题意；
D.根据欧姆定律得，电阻一定时，导体两端的电压为0时，通过的电流为0，但导体的电阻是导体的性质，与电流电压无关，故D错误，符合题意。
故选D。
5．答案：A
解析：
6．答案：B
解析：A.两个气门都关闭，活塞向上运行，是压缩冲程，此冲程中机械能转化为了内能，故A正确，不符合题意；
B.热值是燃料的一种特性，它只与燃料的种类有关，与燃料的质量、燃烧程度等均无关，燃料在汽缸内猛烈燃烧，燃料的热值不变，故B错误，符合题意；
C.闻到汽油味，属于扩散现象，说明分子在永不停息地做无规则运动，故C正确，不符合题意；
D.尾气中“汽油味明显降低，这说明汽油的燃烧率较高，燃烧的较完全，故D正确，不符合题意。
故选B。
7．答案：B
解析：A.开关S断开，灯泡和电压表串联，电压表的示数等于电源电压，故A错误；
BCD.开关S闭合，两个灯泡串联，电压表测量灯泡两端的电压，由串联电路电压的规律可知灯泡两端的电压
由串联分压可知、阻值之比为，故B正确，CD错误。
故选B。
8．答案：D
解析：
9．答案：C
解析：
10．答案：D
解析：
11．答案：220；串联；吸引；同种电荷互相排斥
解析：我国家庭照明电路的电压为220V，工业用电380V。
在家庭电路中，开关直接控制用电器的通、断路，开关和它控制的用电器之间是串联的。
先在硒鼓表面形成带正电的静电潜像'，之后带负电的墨粉被带正电的静电潜像”所吸引显出墨粉组成的字迹。
因为同种电荷相互排斥，所以给古书充电，使书页带上了同种电荷，这样它们就能自动分开了。
12．答案：减小；减小
解析：在一定的高度匀速飞行的飞机喷洒农药的过程中，其速度不变，高度不变，但质量减小，所以动能减小，重力势能减小，机械能减小。
13．答案：热传递；减小；
解析：将沸腾后的水倒入杯子里，由于水和空气有温度差，水和空气发生热传递，沸水的温度高，放出热量，其内能减少，温度降低，所以经过一段时间后变成一杯可以饮用的温水。
标准大气压下水的沸点为100℃，水的质量
水放出的热量
14．答案：108；能
解析：因为充满电后，存储的电能为
因为，所以能携带上飞机
15．答案：20；增大；3
解析：由图可知，小灯泡正常发光时，额定电压为6V，通过小灯泡的电流为0.3A，则灯丝的电阻
由图可知，随着电压的增加，小灯泡的电流增加的越来越慢，说明小灯泡的电阻在增大，因此小灯泡的电阻随电压的增大而增大。
由图可知，当电源电压为3V时，通过小灯泡的电流为0.2A，已知，则通过定值电阻的电流
根据并联电路电流规律可得，干路电流符合题意，所以电源电压为3V。
16．答案：6；5；120；增大
解析：
17．答案：见解析
解析：
18．答案：见解析
解析：或
19．答案：（1）2.5；（2）引力；（3）导体长度；转换
解析：（1）由图甲可知，电压表接入电路的量程为0~3V，分度值为0.1V，示数为2.5V。
（2）因为玻璃下表面和水接触，玻璃分子和水分子间的距离在引力作用的范围内，并且观察到弹簧测力计示数在离开水面时比离开水面后大，由此可以说明水分子和玻璃分子之间存在相互作用的引力。
（3）我们将一支2B铅笔芯掰成长短不同的两段接入图中A、B两点间，导体的材料不变、横截面积不变，长度改变，可探究电阻大小与长度的关系；电流表串联在电路中，电源电压一定，导体电阻越大，电路电流越小，电流表示数越小，可以通过电流表示数判断导体电阻大小，这是转换法的应用。
20．答案：（1）甲、乙；（2）不能；（3）让小球从斜面同一高度由静止下滑；（4）合理
解析：（1）要探究动能大小与速度的关系，应该控制小球的质量相同，下滑高度不同，故选甲、乙两次实验。
（2）如果水平面是光滑的，没有阻力作用，木块被撞击后将做匀速直线运动，不能通过被撞击的距离来比较动能大小。
（3）小球从斜面滚下的高度越高，滚下时转换成的动能越大，速度越快，所以实验中为了使小球到达水平面速度相同可以让将小球从同一高度由静止释放。
（4）相同的表面对钢球的阻力是相同的，通过观察钢球滑行到静止的距离大小可以判断出钢球的动能大小，即球滑行到静止的距离越大，钢球的动能越大，可以得出动能与速度的关系，该实验方案正确。
21．答案：（1）调零；（2）断路（或电流表断路）；（3）C；；（4）断开开关，换接电流表小量程重新测量；（5）并联电路中干路电流等于各支路电流之和
解析：
22．答案：（1）右；（2）右；保持定值电阻两端电压一定；（3）BD；（4）b；（5）①S接b；②S接a；③
解析：
23．答案：（1）用电器；化学；（2）10h；（3）；（4）31.7%
解析：（1）用充电桩给纯电汽车充电时，将电能转换为化学能储存在蓄电池中，纯电汽车的蓄电池相当于电路中的用电器。
（2）纯电汽车充满一次电需要的时间为
（3）一箱汽油完全燃烧释放的热量为
（4）消耗一箱汽油，燃油车做的功为
燃油车的热机效率为
24．答案：（1）0.15A；（2）0.3W；（3）45Ω
解析：
次数
通过A点的电流/A
通过B点的电流/A
通过C点的电流/A
1
0.12
0.12
0.24
2
0.16
0.20
0.36
3
0.10
0.18
0.28
