最新中考物理三轮复习必考的重点实验（讲义） 专题10 探究凸透镜成像的规律
展开
这是一份最新中考物理三轮复习必考的重点实验（讲义） 专题10 探究凸透镜成像的规律，文件包含专题10探究凸透镜成像的规律原卷版docx、专题10探究凸透镜成像的规律解析版docx等2份试卷配套教学资源，其中试卷共24页， 欢迎下载使用。

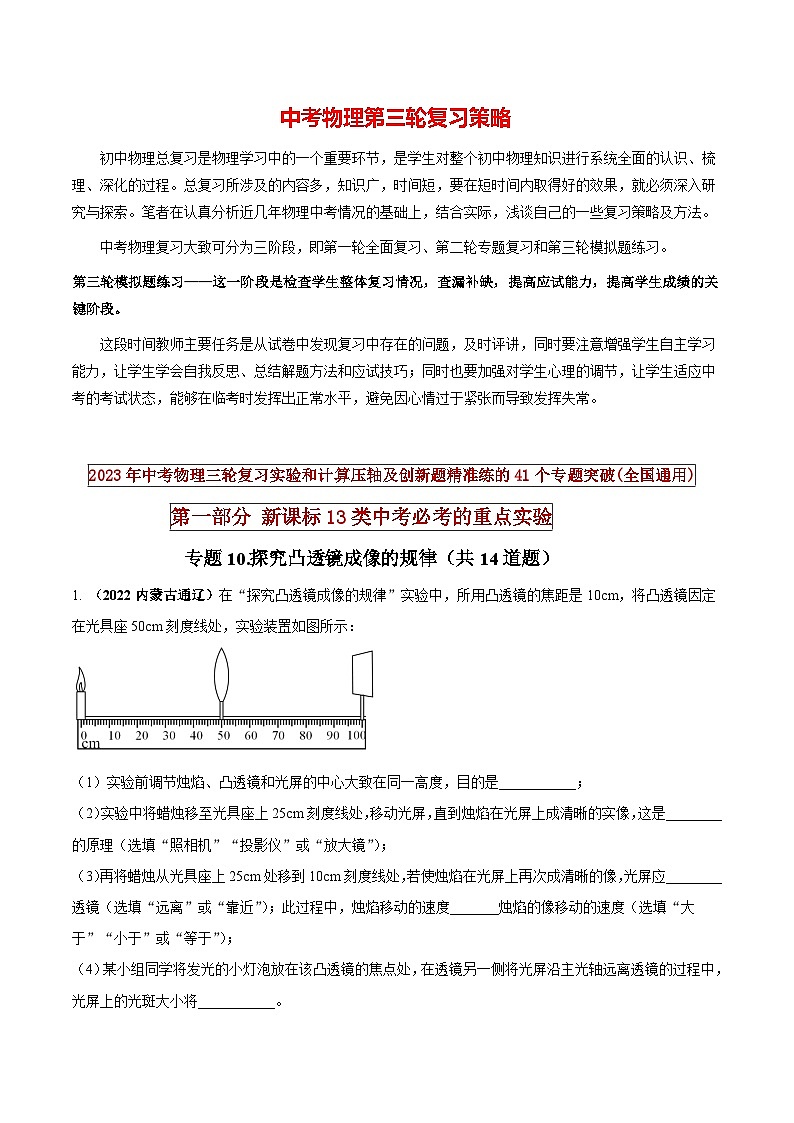

中考物理复习大致可分为三阶段，即第一轮全面复习、第二轮专题复习和第三轮模拟题练习。
第三轮模拟题练习——这一阶段是检查学生整体复习情况，查漏补缺，提高应试能力，提高学生成绩的关键阶段。
这段时间教师主要任务是从试卷中发现复习中存在的问题，及时评讲，同时要注意增强学生自主学习能力，让学生学会自我反思、总结解题方法和应试技巧；同时也要加强对学生心理的调节，让学生适应中考的考试状态，能够在临考时发挥出正常水平，避免因心情过于紧张而导致发挥失常。
2023年中考物理三轮复习实验和计算压轴及创新题精准练的41个专题突破(全国通用)
第一部分 新课标13类中考必考的重点实验
专题10.探究凸透镜成像的规律（共14道题）
1. （2022内蒙古通辽）在“探究凸透镜成像的规律”实验中，所用凸透镜的焦距是10cm，将凸透镜因定在光具座50cm刻度线处，实验装置如图所示：
（1）实验前调节烛焰、凸透镜和光屏的中心大致在同一高度，目的是___________；
（2）实验中将蜡烛移至光具座上25cm刻度线处，移动光屏，直到烛焰在光屏上成清晰的实像，这是________的原理（选填“照相机”“投影仪”或“放大镜”）；
（3）再将蜡烛从光具座上25cm处移到10cm刻度线处，若使烛焰在光屏上再次成清晰的像，光屏应________透镜（选填“远离”或“靠近”）；此过程中，烛焰移动的速度_______烛焰的像移动的速度（选填“大于”“小于”或“等于”）；
（4）某小组同学将发光的小灯泡放在该凸透镜的焦点处，在透镜另一侧将光屏沿主光轴远离透镜的过程中，光屏上的光斑大小将___________。

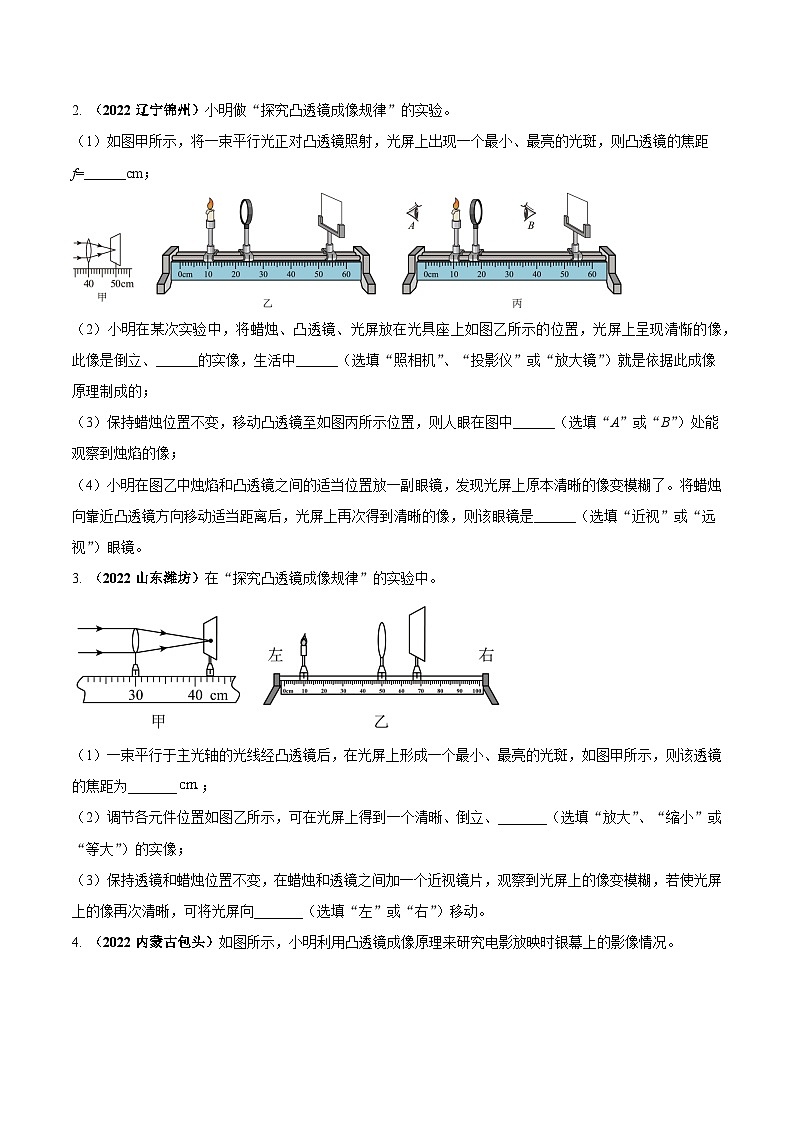

2. （2022辽宁锦州）小明做“探究凸透镜成像规律”的实验。
（1）如图甲所示，将一束平行光正对凸透镜照射，光屏上出现一个最小、最亮的光斑，则凸透镜的焦距f=______cm；
（2）小明在某次实验中，将蜡烛、凸透镜、光屏放在光具座上如图乙所示的位置，光屏上呈现清惭的像，此像是倒立、______的实像，生活中______（选填“照相机”、“投影仪”或“放大镜”）就是依据此成像原理制成的；
（3）保持蜡烛位置不变，移动凸透镜至如图丙所示位置，则人眼在图中______（选填“A”或“B”）处能观察到烛焰的像；
（4）小明在图乙中烛焰和凸透镜之间的适当位置放一副眼镜，发现光屏上原本清晰的像变模糊了。将蜡烛向靠近凸透镜方向移动适当距离后，光屏上再次得到清晰的像，则该眼镜是______（选填“近视”或“远视”）眼镜。
3. （2022山东潍坊）在“探究凸透镜成像规律”的实验中。
（1）一束平行于主光轴的光线经凸透镜后，在光屏上形成一个最小、最亮的光斑，如图甲所示，则该透镜的焦距为_______；
（2）调节各元件位置如图乙所示，可在光屏上得到一个清晰、倒立、_______（选填“放大”、“缩小”或“等大”）的实像；
（3）保持透镜和蜡烛位置不变，在蜡烛和透镜之间加一个近视镜片，观察到光屏上的像变模糊，若使光屏上的像再次清晰，可将光屏向_______（选填“左”或“右”）移动。

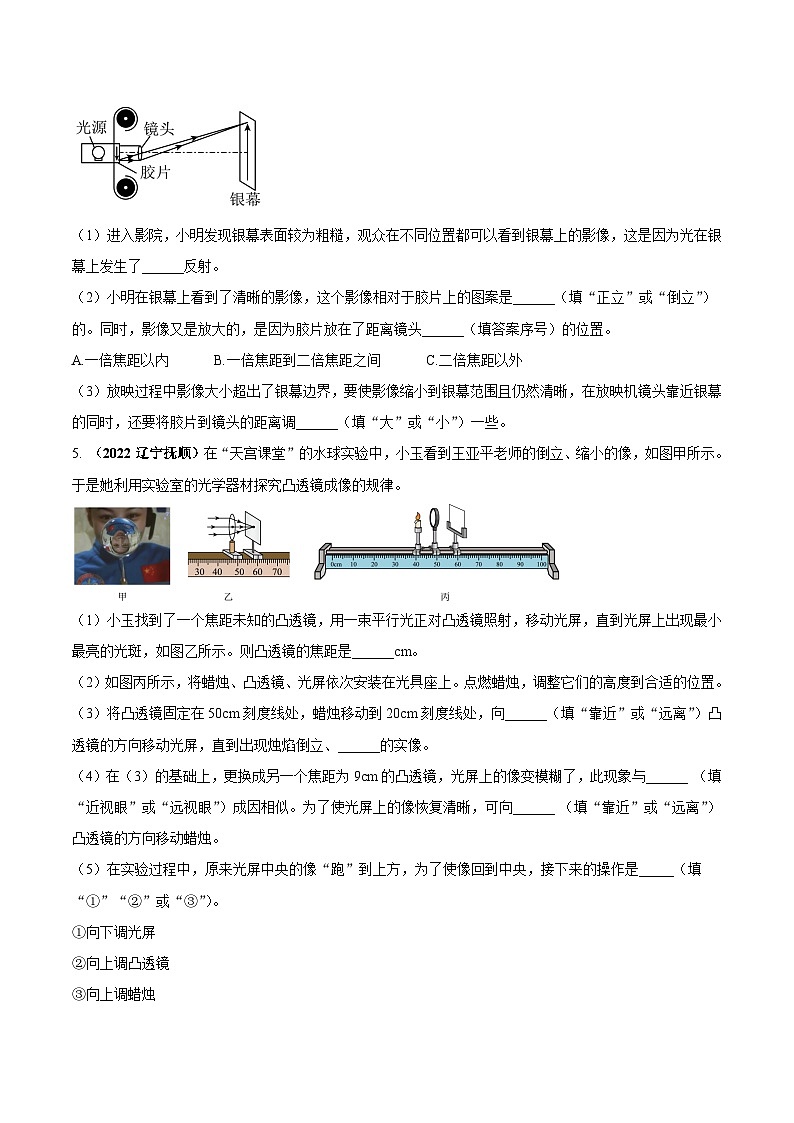

4. （2022内蒙古包头）如图所示，小明利用凸透镜成像原理来研究电影放映时银幕上的影像情况。
（1）进入影院，小明发现银幕表面较为粗糙，观众在不同位置都可以看到银幕上的影像，这是因为光在银幕上发生了______反射。
（2）小明在银幕上看到了清晰的影像，这个影像相对于胶片上的图案是______（填“正立”或“倒立”）的。同时，影像又是放大的，是因为胶片放在了距离镜头______（填答案序号）的位置。
A.一倍焦距以内 B.一倍焦距到二倍焦距之间 C.二倍焦距以外
（3）放映过程中影像大小超出了银幕边界，要使影像缩小到银幕范围且仍然清晰，在放映机镜头靠近银幕的同时，还要将胶片到镜头的距离调______（填“大”或“小”）一些。
5. （2022辽宁抚顺）在“天宫课堂”的水球实验中，小玉看到王亚平老师的倒立、缩小的像，如图甲所示。于是她利用实验室的光学器材探究凸透镜成像的规律。
（1）小玉找到了一个焦距未知的凸透镜，用一束平行光正对凸透镜照射，移动光屏，直到光屏上出现最小最亮的光斑，如图乙所示。则凸透镜的焦距是______cm。
（2）如图丙所示，将蜡烛、凸透镜、光屏依次安装在光具座上。点燃蜡烛，调整它们的高度到合适的位置。
（3）将凸透镜固定在50cm刻度线处，蜡烛移动到20cm刻度线处，向______（填“靠近”或“远离”）凸透镜的方向移动光屏，直到出现烛焰倒立、______的实像。
（4）在（3）的基础上，更换成另一个焦距为9cm的凸透镜，光屏上的像变模糊了，此现象与______ （填“近视眼”或“远视眼”）成因相似。为了使光屏上的像恢复清晰，可向______ （填“靠近”或“远离”）凸透镜的方向移动蜡烛。
（5）在实验过程中，原来光屏中央的像“跑”到上方，为了使像回到中央，接下来的操作是_____（填“①”“②”或“③”）。
①向下调光屏
②向上调凸透镜
③向上调蜡烛
6. （2022辽宁沈阳）在“探究凸透镜成像规律”的实验中：
（1）为了探究蜡烛的烛焰能否在光屏上成实像，应该把凸透镜放在如图甲所示的______（选填“A”、“B”或“C”）处。为了使像成在光屏中央，应调整烛焰、凸透镜和光屏，使它们的中心在______；
（2）下表是小雨设计的实验表格，请你在表格中横线处补全缺少的项目，小雨用焦距为的凸透镜做实验，蜡烛放到较远处，调整光屏到凸透镜的距离，直到烛焰在光屏上成清晰的实像，观察像的性质，同时测出此时物距和像距，把蜡烛向凸透镜移近一些，重复以上操作。把实验测出的数据和成像的性质填入表中；
（3）通过分析表中数据，可以得到规律：凸透镜成实像时，物距变小，像距______（选填“变大”、“变小”或“不变”）；
（4）小雨换用如图乙所示焦距不同的A、B两个凸透镜中的一个再进行实验，当物距为时，移动光屏在光屏上得到清晰的像，测出像距为，结合上表的实验数据，可以判断出小雨这次实验用的是______（选填“A”或“B”）透镜；
（5）凸透镜成像利用了光的折射，生活中存在由于光的折射而产生“错觉”的现象，如泳池水看起来变浅了，所以不能贸然下水，以免发生危险。如图丙所示，人眼在B点看到水中A点的像在点处，请完成人眼在B点看到A点的像的光路图______。
7. （2022辽宁铁岭）大威利用光具座、蜡烛、光屏和直径相同、焦距不同的两个同种材料制成的凸透镜A（焦距未知）、B（焦距为20cm）等器材探究凸透镜成像规律。
（1）将蜡烛、凸透镜A、光屏依次安装在光具座上，点燃蜡烛后发现烛焰的像成在光屏上方。此时应向_____调节蜡烛，使烛焰的像成在光屏中央；
（2）正确调节后，蜡烛、凸透镜A、光屏的位置如图所示。此时光屏上成倒立、等大的像，凸透镜A的焦距为_____cm；
（3）凸透镜A固定不动，将蜡烛移动到______（选填“35”“25”或“15”）cm刻度线处，移动光屏，直到光屏上出现清晰的倒立、缩小的像。生活中的______（选填“照相机”“投影仪”或“放大镜”）就是根据这个原理制成的；
（4）在（3）的基础上，保持凸透镜A位置不动，将蜡烛和光屏的位置对调，发现光屏上成倒立、_____的实像；
（5）为了模拟眼睛看清远近不同的物体时，晶状体形状的变化情况，他应选用凸透镜______（选填“A”或“B”）来模拟眼睛看远处时的晶状体。
8. （2022辽宁阜新）某兴趣小组做光学相关实验。
（1）透镜的焦距是10cm，当蜡烛和透镜在如图所示位置时，移动光屏可以在光屏上得到一个倒立、______的实像，在照相机和投影仪中，成像原理与此类似的是______；
（2）实验中，光屏上已经看到烛焰清晰的像，某同学用手指的指尖触摸凸透镜，则光屏上会出现______ （填“指尖的像”或“完整烛焰的像”）；
（3）在完成上一步实验后，某同学在蜡烛和凸透镜之间加了一个眼镜片，光屏上成的像不再清晰。保持其他元件不动，向远离凸透镜的方向适当移动光屏，又可在光屏上看到清晰的像，那么后加入的镜片为______ （填“近视”或“远视”）眼镜片；
（4）将光屏在如图所示的位置上移到80cm刻度线处，再将50cm处的凸透镜换成薄玻璃板，光屏上______ （填“能”或“不能”）出现烛焰的像。
9. （2022辽宁鞍山）同学们为了“探究平面镜成像的特点”，准备了平面镜、玻璃板、两支相同的蜡烛A和B、光具座、光屏等实验器材。
（1）如图所示，将一支点燃的蜡烛A放置在光具座的甲位置，选用______（选填“平面镜”或“玻璃板”）竖直放置在乙位置，未点燃的蜡烛B放置在乙位置右侧。移动蜡烛B到丙位置时，发现蜡烛B与蜡烛A的像完全重合，说明像和物的大小______；
（2）将蜡烛B换成光屏，不能在光屏上直接观察到蜡烛A的像，说明平面镜所成的是______像；
（3）接着同学们想利用上述装置“探究凸透镜成像规律”，只将乙处器材换成一个凸透镜，光屏上恰好成一个等大的实像，则此凸透镜的焦距是______cm；
（4）把蜡烛A移动到光具座上10cm刻度线处，适当向左移动光屏，可在光屏上出现倒立、______（选填“放大”或“缩小”）的实像；若继续向左移动蜡烛A，光屏位置不动，为了在光屏上仍得到清晰的像，可在蜡烛A和凸透镜之间放置一个______（选填“近视眼镜”或“远视眼镜”）。
10. （2022湖北随州）在“探究凸透镜成像规律”实验中，有如下操作：
（1）实验前，小刚利用“平行光聚焦法”（如图甲所示）粗略测出凸透镜的焦距。焦距越小，凸透镜对光的会聚作用越_____（选填“强”或“弱”）；
（2）小刚将（1）中测过焦距的凸透镜、蜡烛以及光屏放置在光具座上的位置如图乙所示，欲使光屏上成一个清晰的实像，应将光屏________（选填“靠近”或“远离”）凸透镜；
（3）通过步骤（2）的调整，光屏上出现了清晰的像后，某同学将自己的近视眼镜取下来放在蜡烛和凸透镜之间，发现光屏上的像变模糊了，此时他应将蜡烛_________（选填“靠近”或“远离”）凸透镜，光屏上才能再次成清晰的像。
11.（2022湖南邵阳） 小宇同学有一次用爷爷的放大镜（焦距为10cm）看窗外的物体时.发现看到的物体是倒立的，心里想：放大镜成像到底有什么规律呢？于是他从实验室借来一架光具座，一个光屏、一根蜡烛，进行实验探究：
（1）在图中的装置上保持放大镜的位置不变，将蜡烛移至光具座20cm刻度线处，移动光屏发现烛焰在光屏上成倒立，缩小的像。根据这个原理可制成______（选填“照相机”或“投影仪”）；
（2）向右将蜡烛移至光具座35m刻度线处，移动光屏至某位置，烛焰在光屏上成一倒立、______（选填“缩小“，“放大”或“等大“）的像；
（3）继续向右将蜡烛移至光具座45cm刻度线处，小宇同学发现无论怎么移动光屏，在光屏上都得不到像。这是因为此时烛焰通过凸透镜成的是______（选填“实像”或“虚像”）。
12. （2022黑龙江牡鸡）在“探究凸透镜成像规律”实验中，所选凸透镜的焦距为10.0cm。
（1）实验步骤：
①观察凸透镜，弄清凸透镜的______，并记下f；
②把蜡烛、凸透镜、光屏依次安装到光具座上，点燃蜡烛，调节三个中心大致在______，目是______；
③移动蜡烛，分别把蜡烛放置距凸透镜大于2倍焦距的地方、1倍焦距和2倍焦距之间、在1倍焦距以内时，移动光屏，直到光屏出现______的像为止，观察像的特点并记录下，此时像距的大小；
④整理数据和器材；
（2）若将蜡烛沿光具座移至35cm刻度线处，需将光屏移至______刻度线处（不需估读），光屏上可再次呈现烛焰清晰的像；
（3）在蜡烛与凸透镜之间，放置一凹透镜，为了使光屏上呈现烛焰清晰的像，应将光屏沿着光具座向______移动（选填“左”或“右”）；
（4）实验过程中，随着物距的变小，像距会______（变大或变小或不变）。
13. （2022广西贵港）小华用焦距为10.0cm的凸透镜探究凸透镜成像规律。
（1）实验前，应调整烛焰、凸透镜和光屏三者的中心大致在______ ；
（2）当各器材位置如图所示时，在光屏上成烛焰清晰的像，此时烛焰的成像特点与______ （选填“照相机”、“投影仪”或“放大镜”）的成像特点相同；
（3）实验时，若用一张纸片遮住了凸透镜的上半部，光屏上 _____（选填“能”或“不能”）成完整的像；
（4）小华将一副老花镜的镜片放在烛焰与凸透镜之间且靠近凸透镜的位置，若保持蜡烛的位置不变，仅将光屏向______端移动适当距离，光屏上即可重新成烛焰清晰的像。
14. （2022湖南益阳）在“探究凸透镜成像的规律”实验时：
（1）若发现凸透镜表面沾满了灰尘，下面去除灰尘的方法中最合理的是：______（选填序号）；
A．直接用手将灰尘擦去
B．先用水冲洗，再用柔软纸巾轻轻擦干
C．用毛巾将灰尘擦去
（2）要能在光屏上成像，必须将蜡烛和光屏安放在凸透镜的______（选填“同侧”或“异侧”），并且烛焰、光心和光屏的中心在同一水平直线上；
（3）做完实验后，将凸透镜平放在物理课本封面上，通过透镜看到书名《物理》的“物”字形状是下图中的______。
A． B．
C． D．
物距
像的性质
像距
虚实
大小
______
30
实
缩小
15
20
实
等大
20
15
实
放大
30
