安徽省六安市2023-2024学年九年级下学期开学测评物理试题（原卷版+解析版）
展开
这是一份安徽省六安市2023-2024学年九年级下学期开学测评物理试题（原卷版+解析版），文件包含精品解析安徽省六安市2023-2024学年九年级下学期开学测评物理试题原卷版docx、精品解析安徽省六安市2023-2024学年九年级下学期开学测评物理试题解析版docx等2份试卷配套教学资源，其中试卷共26页， 欢迎下载使用。

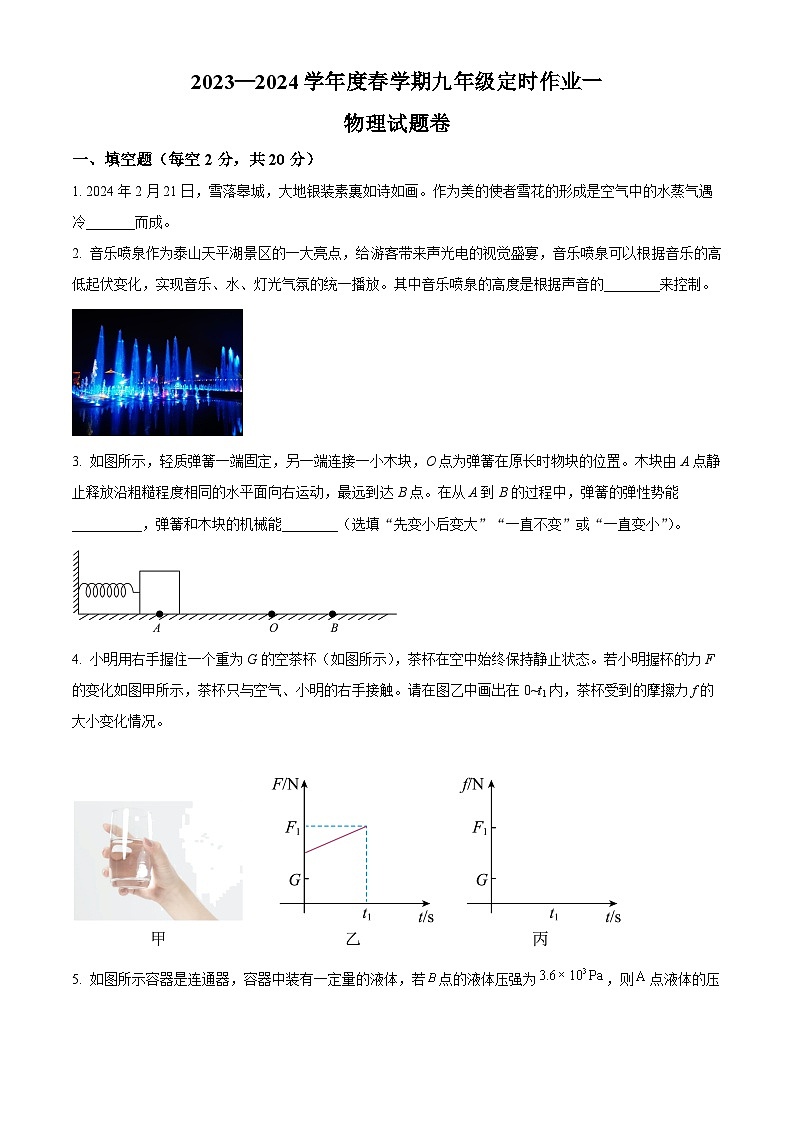

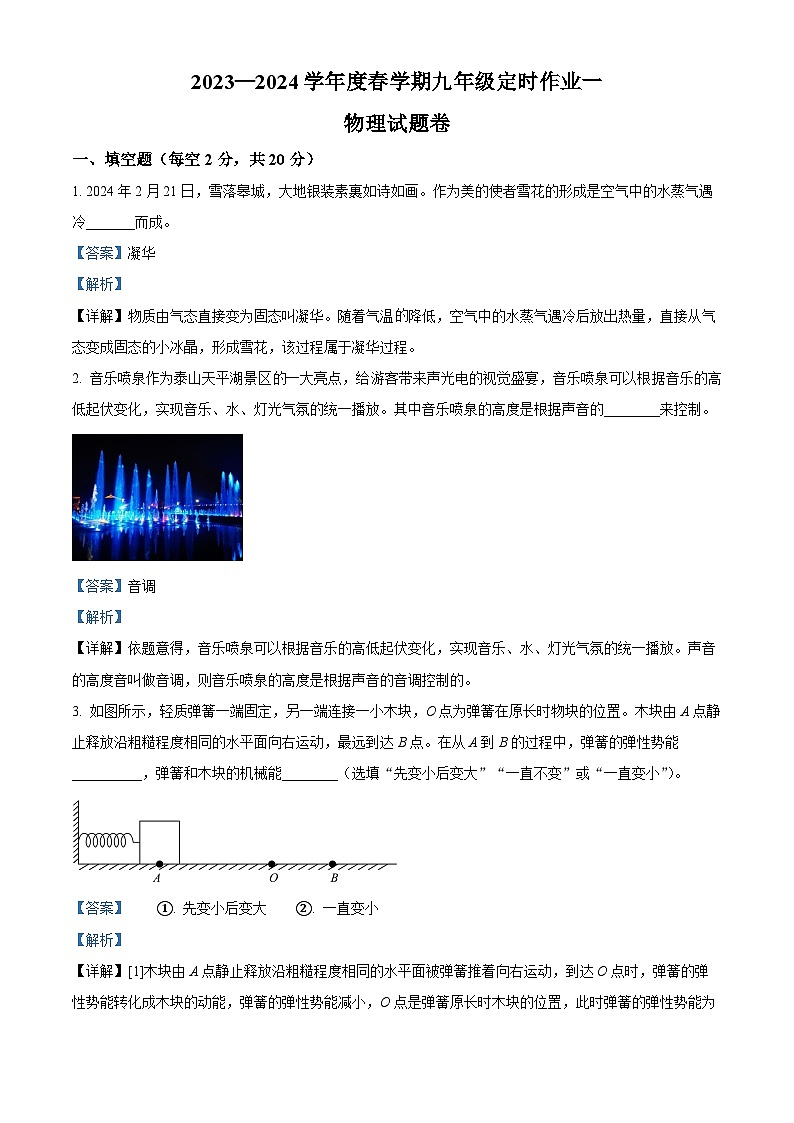

一、填空题（每空2分，共20分）
1. 2024年2月21日，雪落皋城，大地银装素裹如诗如画。作为美的使者雪花的形成是空气中的水蒸气遇冷_______而成。
【答案】凝华
【解析】
【详解】物质由气态直接变为固态叫凝华。随着气温降低，空气中的水蒸气遇冷后放出热量，直接从气态变成固态的小冰晶，形成雪花，该过程属于凝华过程。
2. 音乐喷泉作为泰山天平湖景区一大亮点，给游客带来声光电的视觉盛宴，音乐喷泉可以根据音乐的高低起伏变化，实现音乐、水、灯光气氛的统一播放。其中音乐喷泉的高度是根据声音的________来控制。
【答案】音调
【解析】
【详解】依题意得，音乐喷泉可以根据音乐的高低起伏变化，实现音乐、水、灯光气氛的统一播放。声音的高度音叫做音调，则音乐喷泉的高度是根据声音的音调控制的。
3. 如图所示，轻质弹簧一端固定，另一端连接一小木块，O点为弹簧在原长时物块的位置。木块由A点静止释放沿粗糙程度相同的水平面向右运动，最远到达B点。在从A到B的过程中，弹簧的弹性势能__________，弹簧和木块的机械能________（选填“先变小后变大”“一直不变”或“一直变小”）。
【答案】 ①. 先变小后变大 ②. 一直变小
【解析】
【详解】[1]木块由A点静止释放沿粗糙程度相同的水平面被弹簧推着向右运动，到达O点时，弹簧的弹性势能转化成木块的动能，弹簧的弹性势能减小，O点是弹簧原长时木块的位置，此时弹簧的弹性势能为0；木块到达O点后由于惯性继续向右运动，所以弹簧逐渐被拉伸，弹性势能逐渐变大，所以弹簧的弹性势能先减小后增大。
[2]木块在从A到B的过程中，木块克服摩擦做功，一部分机械能转化为内能，所以弹簧和木块的机械能减小。

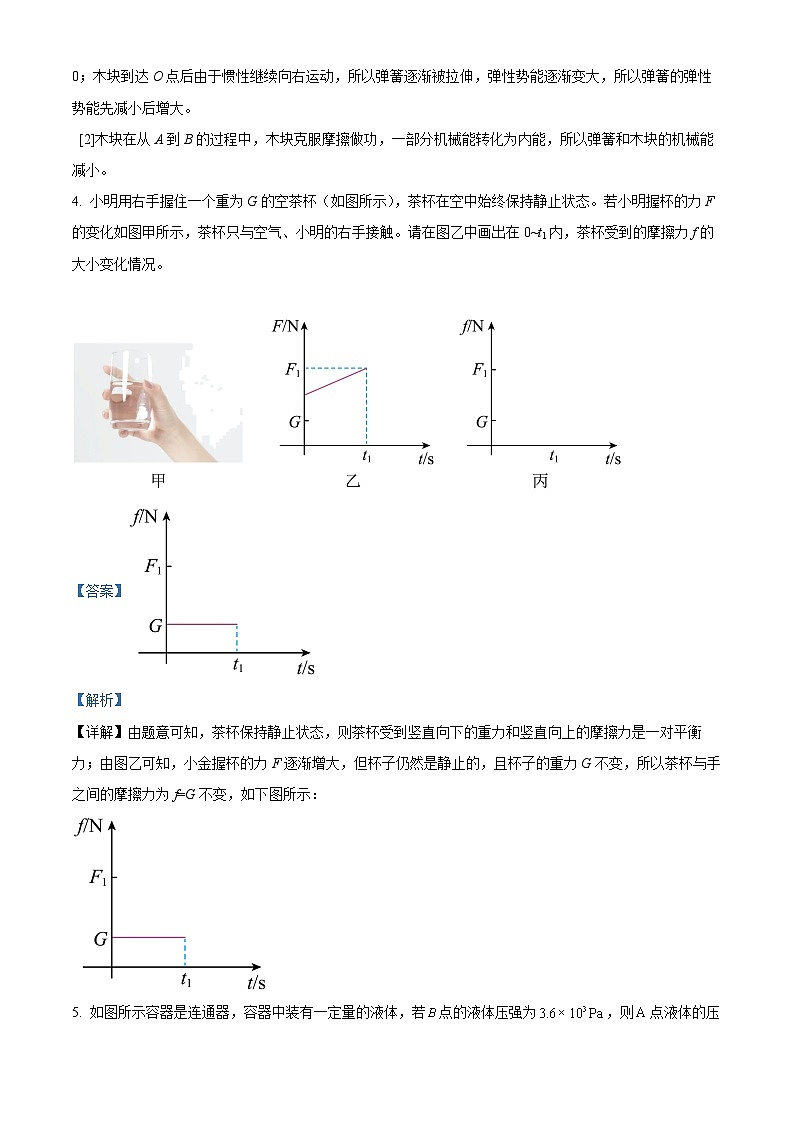

4. 小明用右手握住一个重为G的空茶杯（如图所示），茶杯在空中始终保持静止状态。若小明握杯的力F的变化如图甲所示，茶杯只与空气、小明的右手接触。请在图乙中画出在0~t1内，茶杯受到的摩擦力f的大小变化情况。
【答案】
【解析】
【详解】由题意可知，茶杯保持静止状态，则茶杯受到竖直向下的重力和竖直向上的摩擦力是一对平衡力；由图乙可知，小金握杯的力F逐渐增大，但杯子仍然是静止的，且杯子的重力G不变，所以茶杯与手之间的摩擦力为f=G不变，如下图所示：

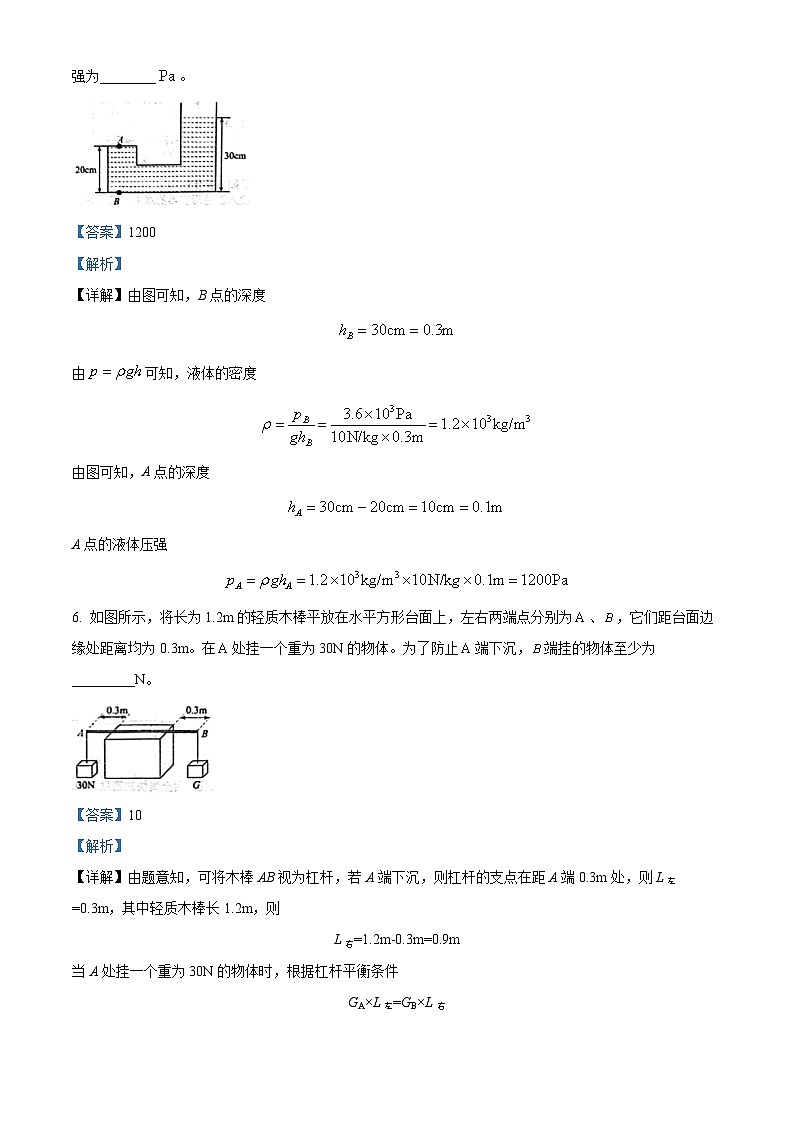

5. 如图所示容器是连通器，容器中装有一定量的液体，若点的液体压强为，则点液体的压强为________。
【答案】1200
【解析】
【详解】由图可知，B点的深度
由可知，液体的密度
由图可知，A点的深度
A点的液体压强

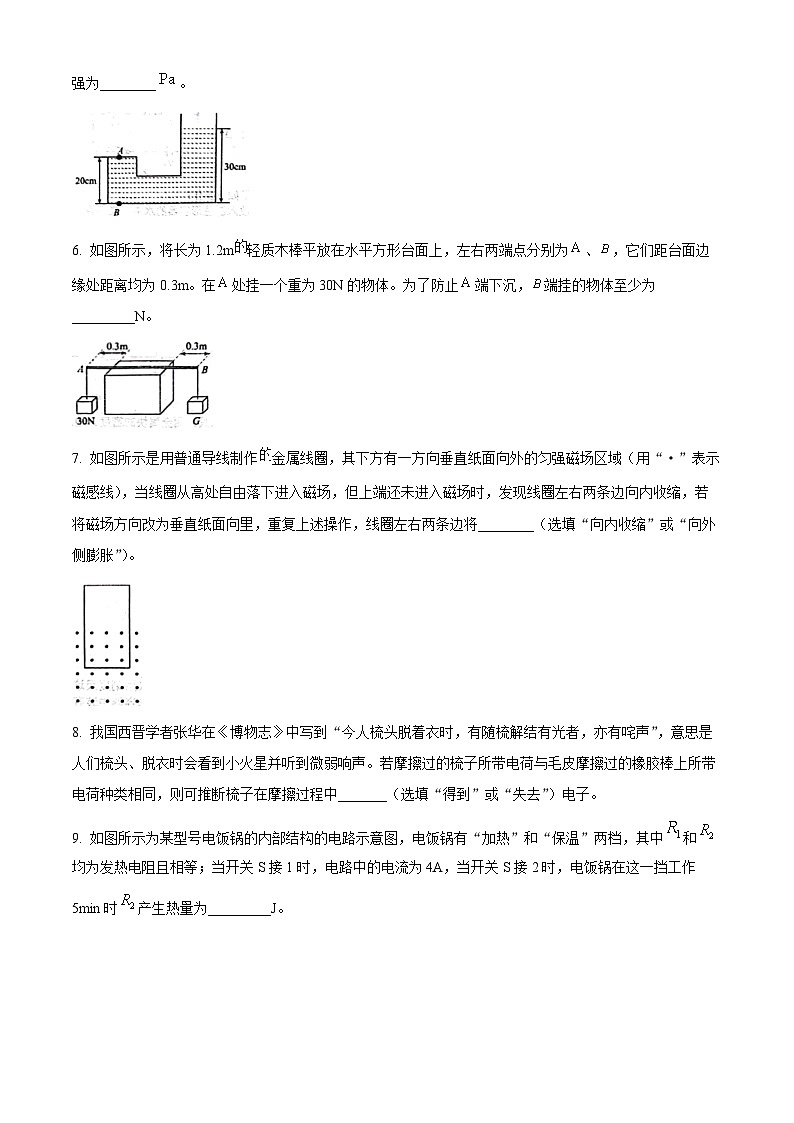

6. 如图所示，将长为1.2m的轻质木棒平放在水平方形台面上，左右两端点分别为、，它们距台面边缘处距离均为0.3m。在处挂一个重为30N的物体。为了防止端下沉，端挂的物体至少为_________N。
【答案】10
【解析】
【详解】由题意知，可将木棒AB视为杠杆，若A端下沉，则杠杆的支点在距A端0.3m处，则L左=0.3m，其中轻质木棒长1.2m，则
L右=1.2m-0.3m=0.9m
当A处挂一个重为30N的物体时，根据杠杆平衡条件
GA×L左=GB×L右
可得
因此，为了防止A端下沉，B端重物至少重10N。
7. 如图所示是用普通导线制作的金属线圈，其下方有一方向垂直纸面向外的匀强磁场区域（用“·”表示磁感线），当线圈从高处自由落下进入磁场，但上端还未进入磁场时，发现线圈左右两条边向内收缩，若将磁场方向改为垂直纸面向里，重复上述操作，线圈左右两条边将________（选填“向内收缩”或“向外侧膨胀”）。
【答案】向内收缩
【解析】
【详解】金属线圈下端刚进入磁场时，闭合电路的部分导体在磁场中做切割磁感线运动会产生感应电流；线圈左右两侧感应电流方向相反，由于通电导体在磁场中受力方向与电流的方向有关，所以线圈两边在相同磁场下都受到指向线圈内侧的力，线圈将会收缩。若将磁场方向改为垂直纸面向里，产生的感应电流方向改变，磁场方向和电流方向都改变时，线圈两边受到的磁场力方向不变，都受到指向线圈内侧的力，线圈仍会收缩。
8. 我国西晋学者张华在《博物志》中写到“今人梳头脱着衣时，有随梳解结有光者，亦有咤声”，意思是人们梳头、脱衣时会看到小火星并听到微弱响声。若摩擦过的梳子所带电荷与毛皮摩擦过的橡胶棒上所带电荷种类相同，则可推断梳子在摩擦过程中_______（选填“得到”或“失去”）电子。
【答案】得到
【解析】
【详解】摩擦起电的实质是电子从一个物体转移到另一个物体上，得到电子带负电，失去电子带正电。与毛皮摩擦过的橡胶棒带负电荷，摩擦过的梳子所带电荷与毛皮摩擦过的橡胶棒上所带电荷种类相同，即摩擦过的梳子带负电荷，故梳子在摩擦过程中得到电子。

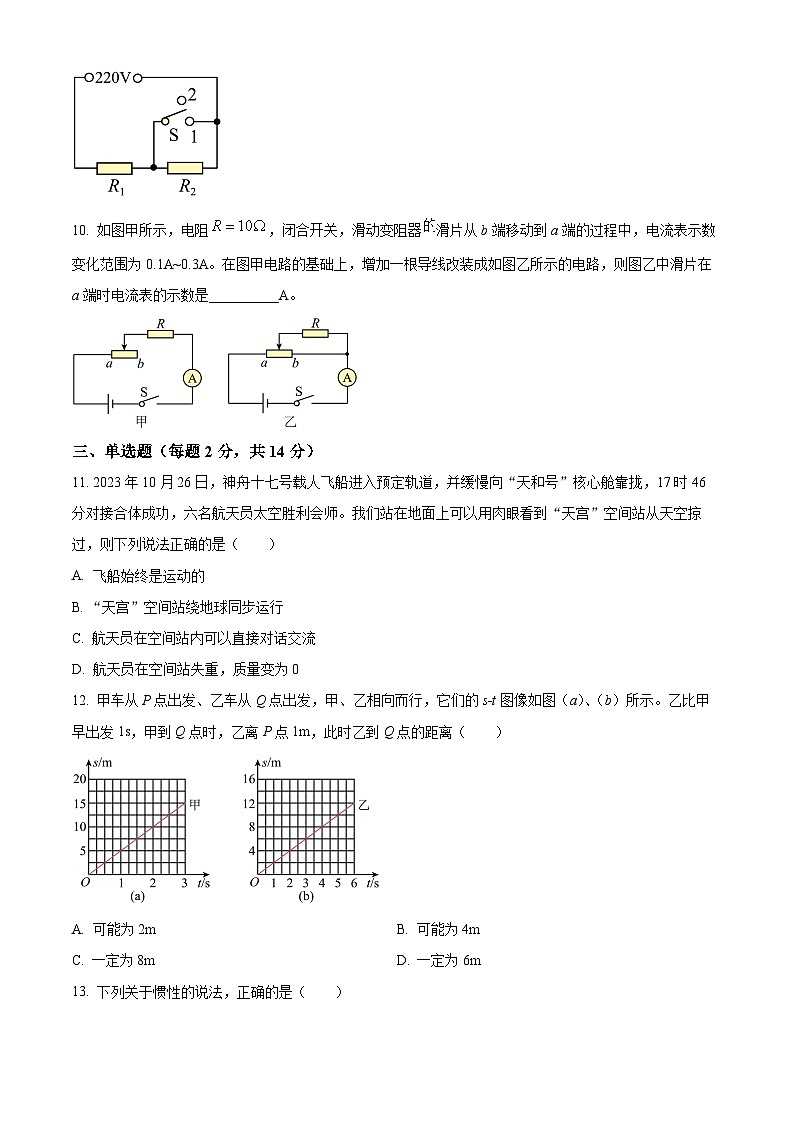

9. 如图所示为某型号电饭锅的内部结构的电路示意图，电饭锅有“加热”和“保温”两档，其中和均为发热电阻且相等；当开关S接1时，电路中的电流为4A，当开关S接2时，电饭锅在这一挡工作5min时产生热量为_________J。
【答案】
【解析】
【详解】由图可知，当开关S接1时，R2被短路，电路为R1的简单电路，根据欧姆定律可知，R1的阻值为
R1和R2均为发热电阻且相等，所以R2=55Ω，由图可知，当开关S接2时R1、R2串联，根据串联电路的电阻特点可知，此时电路中的总电阻为
此时电路中的电流为
电饭锅在这一挡工作5min时R2产生热量为
10. 如图甲所示，电阻，闭合开关，滑动变阻器的滑片从b端移动到a端的过程中，电流表示数变化范围为0.1A~0.3A。在图甲电路的基础上，增加一根导线改装成如图乙所示的电路，则图乙中滑片在a端时电流表的示数是__________A。
【答案】0.45
【解析】
【详解】由甲图可知，闭合开关，滑动变阻器的滑片从b端移动到a端的过程中，电流表示数变化范围为0.1A~0.3A。当滑片在a端时，滑动变阻器接入电路中的电阻为0，此时只有R接入电路中。电流最大为0.3A，则电源电压
U=I最大R=0.3A×10Ω=3V
当滑片在b端时，滑动变阻器接入电路中的电阻最大，电路中电流最小为0.1A，滑动变阻器与电阻R串联，电路总电阻为
滑动变阻器的最大电阻为
在图甲电路的基础上，增加一根导线改装成如图乙所示的电路。当滑片在a端时，滑动变阻器的最大阻值与电阻R并联，电流表测干路电流。电源电压为3V，R=10Ω，R滑=20Ω，由欧姆定律可得，R所在支路的电流为0.3A，R滑所在支路的电流为0.15A，由并联电路干路电流等于各支路电流之和可得，干路电流即电流表示数为0.45A。
三、单选题（每题2分，共14分）
11. 2023年10月26日，神舟十七号载人飞船进入预定轨道，并缓慢向“天和号”核心舱靠拢，17时46分对接合体成功，六名航天员太空胜利会师。我们站在地面上可以用肉眼看到“天宫”空间站从天空掠过，则下列说法正确的是（ ）
A. 飞船始终是运动的
B. “天宫”空间站绕地球同步运行
C. 航天员在空间站内可以直接对话交流
D. 航天员在空间站失重，质量变为0
【答案】C
【解析】
【详解】A．以地球为参照物，神舟十七号载人飞船的空间位置发生了变化，是运动的；飞船和空间站对接后，以空间站为参照物，飞船和空间站间没有发生位置变化，故是静止的，故A错误；
B．由题意知，在地面上可以用肉眼看到“天宫”空间站从天空掠过，说明空间站与地球的转动速度不同，即“天宫”空间站绕地球不是同步运行的，故B错误；
C．由于声音可以通过空气传播的，太空舱内是有空气的，所以航天员在空间站内可以直接对话交流，故C正确；
D．质量是物体本身的一种属性，只有在所含物质的多少发生变化时才会改变，如果只是改变了形状、温度、状态、位置则不会发生改变。航天员在空间站处于失重状态，但是质量不变，故D错误。
故选C。
12. 甲车从P点出发、乙车从Q点出发，甲、乙相向而行，它们的s-t图像如图（a）、（b）所示。乙比甲早出发1s，甲到Q点时，乙离P点1m，此时乙到Q点的距离（ ）
A. 可能为2mB. 可能为4m
C. 一定为8mD. 一定为6m
【答案】B
【解析】
【详解】由图像可知，甲车的速度为
乙车的速度为
乙车1s内通过的路程为
s1=v乙t=2m/s×1s=2m
乙车距离P点1m，分两种情况：一是乙车尚未到达P点，则有
v甲t=v乙t+2m+1m
解得t=1s，则乙车到Q点的距离为
2m/s×1s+2m=4m
二是乙车到达P点后又继续运动了1m，则有
v甲t=v乙t+2m-1m
解得，则乙车到Q点的距离为
所以此时乙到Q点的距可能为4m或2.67m，故B符合题意，ACD不符合题意。
故选B。
13. 下列关于惯性的说法，正确的是（ ）
A. 高速公路汽车限速是为了安全，因为速度越大惯性越大
B. 百米冲刺到终点时运动员不能立即停下来是因为惯性的作用
C. 汽车驾驶员和乘客系上安全带能减小惯性，避免出现安全事故
D. 歼击机投入战斗前要抛掉副油箱，这是为了减小惯性增强歼击机的灵活性
【答案】D
【解析】
【详解】A．高速公路汽车限速是为了安全，是为了防止汽车突然刹车时由于惯性给人带来伤害，惯性的大小与物体的速度无关，故A错误；
B．运动员到达终点前，具有较快的速度，百米冲刺到终点时，运动员由于惯性还要保持原来的运动状态向前运动，不能立即停下来，惯性不是力，不能说惯性作用，故B错误；
C．汽车驾驶员和前排乘客系安全带，是为了减小由于惯性带来的伤害，惯性大小只与质量有关，质量不变，其惯性大小不变，故C错误；
D．惯性大小与物体的质量有关，质量越大，惯性越大，因此歼击机投入战斗前要抛掉副油箱，这是为了减小惯性，使歼击机更加灵活，故D正确。
故选D。
14. “一盔一带，安全常在”，小刚发明了一款智能头盔，只有戴上头盔扣上卡扣后，头盔上的信号发射器才能发出信号。当电动车上的信号接收器接收到信号（闭合），再转动电动车钥匙（闭合），车才能正常启动。下列电路中符合要求的是（ ）
A. B.
C. D.
【答案】B
【解析】
【详解】根据题意可知，当电动车上的信号接收器（S1）接收到信号，再转动电动车钥匙（S2），车才能正常启动，这说明两个开关相互影响，是串联在一起的，一起控制电动机，故B符合题意，ACD不符合题意。
故选B。
15. 如图所示是一种测定水流速度的装置，流速表由电压表改成，图中的倒“T”型管道为一特殊的管道，竖直管内装有可自由上下移动的轻质活塞A，A与滑动变阻器的滑片相连，电路开关闭合后，当水流速度增大时
A. 活塞A下降，流速表示数变小B. 活塞A下降，流速表示数变大
C. 活塞A上升，流速表示数变小D. 活塞A上升，流速表示数变大
【答案】B
【解析】
【详解】电流表应串联接入电路中，电压表应并联接入电路中，故流速表应为电压表；
当水流变大时，活塞下方流速变大，压强变小变小，活塞向下移动，滑动变阻器接入电路的电阻变大，电路中的总电阻变小大，根据欧姆定律可知，电路中电流变小，根据U=IR可知定值电阻两端电压变小，根据串联电路的电压规律可知，电压示数变大，流速表示数变大。
故选B。
16. 如图甲所示是一种磁悬浮地球仪，地球仪内部装有磁铁，其磁场方向与地磁场磁场方向一致，通电后，底座中的电磁铁就可将地球仪“漂浮”在空中，其工作原理如图乙所示。下列说法正确的是（ ）
A. 电磁铁的上端应该为N极
B. 地球仪利用异名磁极间相互排斥的原理工作
C. 电源的上端应该为正极
D. 将电源正负极对调后，地球仪仍能“漂浮”
【答案】A
【解析】
【详解】AB．地磁场方向是从地理的南极指向北极的，由于地球仪内部磁场方向与地磁场磁场方向一致，所以地球仪的下端为N极，根据同名磁极相互排斥可知，电磁铁的下端为S极，上端为N极，故A正确，B错误；
C．电磁铁的上端为N极，下端为S极，根据安培定则可知，电流从电磁铁的下端流入、上端流出，所以电源的下端为正极，则C错误；
D．将电源正负极对调后，通过的电流方向相反，电磁铁的磁极也相反，上端为S极，而地球仪内部磁场方向，下端为N极，根据异名磁极相互吸引可知，电磁铁吸引地球仪，地球仪不能“漂浮”，故D错误。
故选A。
17. 如图所示，用规格相同的加热器分别给质量相等的甲乙两种液体加热，不计热损失，丙所示的液体温度与加热时间的关系图，则下列说法正确的是（ ）
A. 甲液体比乙液体的比热容比大
B. 甲、乙两杯中的加热器每分钟放出的热量之比为2︰3
C. 加热相同的时间，甲、乙两种液体升高的温度之比2︰3
D. 将甲、乙两种液体从20℃均加热至60℃（没有达到沸点）所需要的时间之比仍为2︰3
【答案】D
【解析】
【详解】A．如图丙所示，将甲、乙两种液体从20℃均加热至40℃时，甲用时2min，乙用时3min，由于加热器相同，则甲乙所吸收的热量之比为
根据热量计算公式可得
所以甲液体比乙液体比热容比小，故A错误；
B．由于两加热器是相同的，则每分钟放出的热量相等，故B错误；
C．加热相同的时间，即吸热的热量相同，则温度变化量为
故C错误；
D．将甲、乙两种液体从20℃均加热至60℃（没有达到沸点）即温度变化相同，质量相同，所需要吸收的热量之比为
而两个加热器是相同的，吸热多少与时间成正比，所以
故D正确。
故选D。
四、实验题（每空2分，共16分）
18. 在探究凸透镜成像特点的实验中：
（1）实验时，在光屏上得到了一个清晰的像，但像的位置偏高，如图所示（P点是2倍焦距处）。可以将凸透镜___________（选填“向上”或“向下”）移；
（2）调整后，在光屏上成的是倒立、___________的实像；
（3）再把蜡烛移到B点处，也可以成像，这个像和我们学习过的___________（选填“小孔成像”或“平面镜成像”）一样，都不可以成在光屏上。
【答案】 ①. 向下 ②. 缩小 ③. 平面镜成像
【解析】
【详解】（1）[1]在光屏上得到了一个清晰的像，但像的位置偏高，说明蜡烛、凸透镜、光屏三者中心没在同一个高度。蜡烛低，或凸透镜、光屏偏高。要使像成在光屏的中心，可以将蜡烛上调，或凸透镜下调，或上调光屏。
（2）[2]由图可知，此时u>2f，根据凸透镜成像规律可知，凸透镜成倒立、缩小的实像。
（3）[3]把蜡烛移到B点处，u19. 小明为测量家乡特产一一小磨香油的密度，进行了如下操作：
①把托盘天平放在水平桌面上，取下两侧的橡胶垫圈，稳定后指针指在分度盘的位置如图甲所示，请详细叙述接下来的调节过程______；
②在烧杯中倒入适量香油，置于托盘天平左盘，天平横梁平衡后如图乙所示；
③将烧杯中一部分香油倒入量筒中，如图丙所示。再用托盘天平测量此时烧杯（包括剩余液体）的质量为20g；
④算出香油的密度______。
【答案】 ①. 把游码移到横梁标尺左端零刻线，如果指针仍然左偏，向右调平衡螺母，使指针对准分度盘中央 ②.
【解析】
【详解】[1]①首先把天平放在水平桌面上，由图1可知，指针向左偏，接下来的调节过程为：把游码移到横梁标尺左端零刻线，如果指针仍然左偏，向右调平衡螺母，使指针对准分度盘中央。
[2]④由图乙可知，烧杯和香油的总质量
量筒中香油的质量
读图可知，量筒的分度值为2mL，量筒中香油的体积
香油的密度
20. 在测量未知阻值的实验中，小明设计了实验电路并进行连接，如图甲所示；
（1）图甲是小明接好的实物连接图，其中有一条导线连接错误，在错误导线上画×，并改正。______
（2）排除故障后，闭合开关S，移动滑动变阻器滑片P，当电压表示数为2.4V时，电流表示数如图乙所示，未知电阻________。
（3）若实验室只提供量程较小的电流表，小耶设想将电流表与一个电阻箱（能读出电阻值的变阻器）并联，来减小通过电流表的电流，如图丙所示.老师肯定了他的想法，并指出电流表的内阻不为零，可以看成一个小电阻，为了保护电流表，在接入电路前，电阻箱的阻值应该调到最_______。（选填“大”或“小”）
【答案】 ①. ②. 8 ③. 小
【解析】
【详解】（1）[1]由图甲可知，电阻R和电压表被导线4短路，电阻应与电流表串联，电压表与电阻并联，且电流从电表的正接线柱流入、负接线柱流出，所以错误的是导线2，应将定值电阻的右接线柱和滑动变阻器的左上接线柱相连，如图所示：
（2）[2]如图乙所示，电流表选用小量程，分度值0.02A，此时示数为0.3A，即电路电流为0.3A，由题意知，此时电压表示数为2.4V，即未知电阻两端的电压为2.4V，根据欧姆定律得，未知电阻R的阻值为
（3）[3]电阻箱与电流表并联，可以分得部分电流，由于并联电路两端的电压相等，根据可得，电阻箱的电阻越小，分得的电流会越多，所以为保护电流表，应将电阻箱的阻值调到最小。
五、计算题（21题6分、22题6分、23题8分，共20分）
21. 杂技表演在我国具有悠久的历史。如图1所示为杂技“顶竿”表演，甲站在地面上，肩上顶着一根竖直竹竿，在某段表演过程中，质量为55kg的乙先用5s的时间沿竹竿匀速向上爬4m，然后甲顶着乙在水平地面上缓慢行走（已知在行走过程中，乙相对于竹竿静止且高度不变）。求：
（1）在图2中画出乙沿竹竿上爬时在竖直方向的受力示意图；
（2）这段表演过程中，乙克服重力所做的功和功率。
【答案】（1）；（2）2200J和440W
【解析】
【详解】解：（1）乙沿竹竿匀速向上爬，受到竖直向下的重力与竖直向上的摩擦力，重力和摩擦力是平衡力，摩擦力
乙受力示意图，如图所示：
（2）甲顶着乙在水平地面上缓慢行走2m，乙的重力不做功，在此过程中，乙克服重力做的功
乙克服重力做功的功率为
答：（1）乙沿竹竿上爬时在竖直方向的受力示意图如图所示
（2）这段表演过程中，乙克服重力所做的功是2200J、功率是440W。
22. 实际电源是有内阻的，其相当于一个电压为U的理想电源和电源内阻r串联，如图甲所示。如图乙所示的电路中，当开关S、S2闭合，S1断开时，电压表示数为2.5V，当开关S、S1和S2都闭合时，电压表示数为2.0V。已知电阻R1=4Ω，R2=6Ω。求：
（1）电源电压U和内阻r；
（2）当开关S、S1闭合，S2断开时，电源内阻r的电功率。
【答案】（1）3V，2Ω；（2）0.125W
【解析】
【详解】解：（1）由图乙可知：当开关S、闭合，断开时，、与r串联，电压表测、两端的总电压；由串联电路的电阻特点和欧姆定律可知，此时电路中电流
，
由串联电路特点和欧姆定律知，电源电压
……①
当开关S、和都闭合时，与r串联，电压表测两端电压；此时电路中电流
由串联电路特点和欧姆定律知，电源电压
……②
解①②得：，。
（2）当开关S、闭合，断开时，、与r串联，电压表测两端的电压；由（1）可知，此时电路中电流，电源内阻r的电功率
答：（1）电源电压为3V，内阻为；
（2）当开关S、闭合，断开时，电源内阻r的电功率为。
23. 小超只用刻度尺这一测量工具，测金属块的密度。他进行了如下操作：
①在圆柱形容器中装有适量的水，将另一底面积为平底烧杯放入圆柱形容器的水中，烧杯静止时容器中水的深度，如图甲所示；
②将待测金属块吊在烧杯底部（金属块未触底），测量出烧杯静止时露出水面的高度，容器中水的深度，如图乙所示；
③将金属块放在烧杯中，烧杯静止时露出水面的高度，如图丙所示；
已知圆柱形容器底面积为烧杯底面积的3倍。（水的密度用表示）
（1）金属块的质量___________；
（2）金属块的体积___________；
（3）写出金属块的密度表达式___________。（写出必要的文字说明、所用公式及最终金属块的密度表达式）
【答案】 ①. ②. ③.
【解析】
【详解】[1]金属块吊在烧杯底部，漂浮在水面上时，如图乙所示，排开水的体积增加量为
根据物体的漂浮条件可知
则金属块质量为
[2]金属块放入烧杯中与金属块吊在烧杯底部相比较金属块的浮力是两次烧杯受到的浮力变化量，即
可知金属块的体积为
[3]由于圆柱形容器底面积为烧杯底面积的3倍，即
所以金属块的密度为
