天津市宁河区2022-2023学年九年级下学期开学考试物理试题（原卷版+解析版）
展开
这是一份天津市宁河区2022-2023学年九年级下学期开学考试物理试题（原卷版+解析版），文件包含精品解析天津市宁河区2022-2023学年九年级下学期开学考试物理试题原卷版docx、精品解析天津市宁河区2022-2023学年九年级下学期开学考试物理试题解析版docx等2份试卷配套教学资源，其中试卷共21页， 欢迎下载使用。

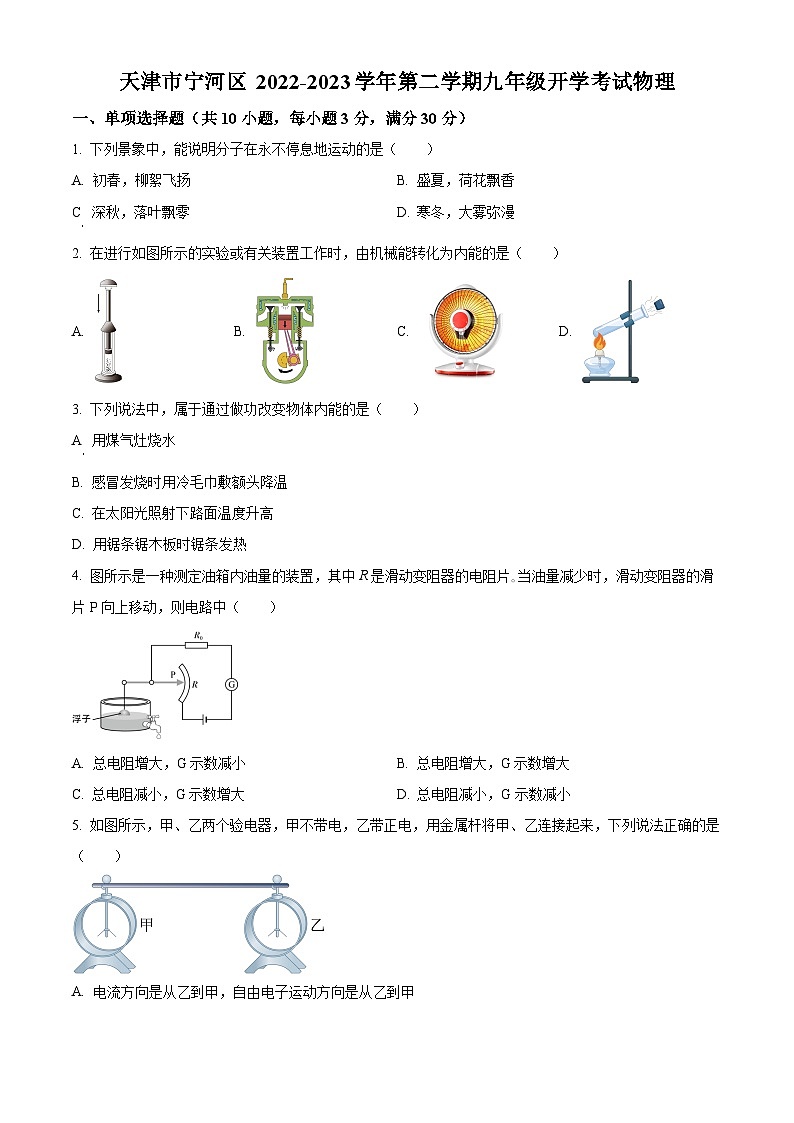

1. 下列景象中，能说明分子在永不停息地运动的是（ ）
A. 初春，柳絮飞扬B. 盛夏，荷花飘香
C. 深秋，落叶飘零D. 寒冬，大雾弥漫
【答案】B
【解析】
【详解】柳絮、落叶和雪花都是宏观物体，它们的运动都属于机械运动；盛夏，荷花飘香是由于荷花分子在不停的做无规则的运动，扩散到空气中形成的，能说明分子在永不停息地运动，故ACD不符合题意，B符合题意。
故选B。
2. 在进行如图所示的实验或有关装置工作时，由机械能转化为内能的是（ ）
A. B. C. D.
【答案】A
【解析】
【详解】A．下压活塞时，活塞对封闭气体做功，机械能转化为内能，故A符合题意；
B．由图可知，这是内燃机的做功冲程，在该冲程中，燃气的内能转化为活塞的机械能，故B不符合题意；
C．电暖器工作时，电能转化为内能，故C不符合题意；
D．水蒸气对活塞做功，水蒸气的内能转化为活塞的机械能，故D不符合题意。
故选A。
3. 下列说法中，属于通过做功改变物体内能的是（ ）
A. 用煤气灶烧水
B. 感冒发烧时用冷毛巾敷额头降温
C. 太阳光照射下路面温度升高
D. 用锯条锯木板时锯条发热
【答案】D
【解析】
【详解】A．用煤气灶烧水，水吸收热量，内能增大，是通过热传递改变物体内能的，故A不符合题意；
B．感冒发烧时用冷毛巾敷额头降温，毛巾吸收热量，内能增大，是通过热传递改变物体内能的，故B不符合题意；
C．在太阳光照射下路面温度升高，路面吸收热量，内能增大，是通过热传递改变物体内能的，故C不符合题意；
D．用锯条锯木板时锯条发热，木板与锯条克服摩擦力做功，内能增大，是通过做功改变物体内能的，故D符合题意。
故选D。
4. 图所示是一种测定油箱内油量的装置，其中R是滑动变阻器的电阻片｡当油量减少时，滑动变阻器的滑片P向上移动，则电路中（ ）
A. 总电阻增大，G示数减小B. 总电阻增大，G示数增大
C. 总电阻减小，G示数增大D. 总电阻减小，G示数减小
【答案】A
【解析】
【详解】由电路图知，定值电阻R0与滑动变阻器R串联，电流表G测整个电路的电流，当油量减小时，滑动变阻器的滑片向上移动时，变阻器接入电路的阻值增大，整个电路中的总电阻增大，根据知，电路中的电流减小，则G示数减小。
故选A
5. 如图所示，甲、乙两个验电器，甲不带电，乙带正电，用金属杆将甲、乙连接起来，下列说法正确的是（ ）
A. 电流方向是从乙到甲，自由电子运动方向是从乙到甲
B. 电流方向是从甲到乙，自由电子运动方向是从乙到甲
C. 电流方向是从甲到乙，自由电子运动方向是从甲到乙
D. 电流方向是从乙到甲，自由电子运动方向是从甲到乙
【答案】D
【解析】
【详解】甲验电器不带电，乙验电器带正电，用金属杆连接时，甲验电器的自由电子通过金属杆移动到乙验电器，使得甲验电器带正电，金属箔张开；物理学规定正电荷定向移动的方向为电流方向，负电荷定向移动的方向与电流方向相反，因此电流方向是从乙到甲，自由电子运动方向是从甲到乙，故D正确，ABC错误。
故选D。

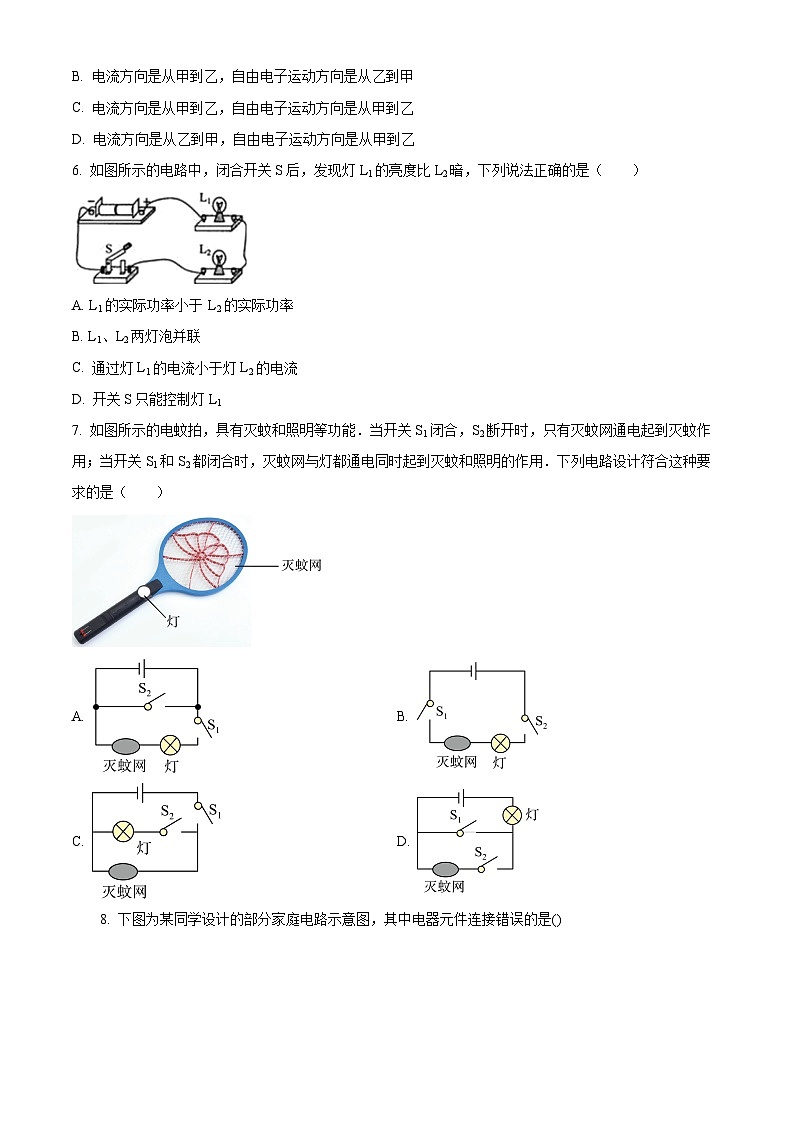

6. 如图所示的电路中，闭合开关S后，发现灯L1的亮度比L2暗，下列说法正确的是（ ）
A. L1的实际功率小于 L2的实际功率
B. L1、L2两灯泡并联
C. 通过灯L1的电流小于灯L2的电流
D. 开关S只能控制灯L1
【答案】A
【解析】
【详解】A．灯泡的实际电功率越大，越亮依题意得，闭合开关S后，发现灯L1的亮度比L2暗，则L1的实际功率小于 L2的实际功率，故A正确；
B．电流依次经过L1、L2，则两灯泡串联，故B错误；
C．串联电路中电流处处相等，则通过灯L1的电流等于灯L2的电流，故C错误；
D．开关S控制整个电路，故D错误。
故选A。
7. 如图所示的电蚊拍，具有灭蚊和照明等功能．当开关S1闭合，S2断开时，只有灭蚊网通电起到灭蚊作用；当开关S1和S2都闭合时，灭蚊网与灯都通电同时起到灭蚊和照明的作用．下列电路设计符合这种要求的是（ ）
A B.
C. D.
【答案】C
【解析】
【详解】AB．根据题意可以知道，灭蚊网和灯泡工作时互不影响，因此属于并联，AB选项中灭蚊网和灯串联，故AB不符合题意；
C．图中S1闭合,S2断开时，灯泡亮，灭蚊网不工作，不符合题意；
D．图中S1闭合,S2断开时,只有灭蚊网通电起到灭蚊作用;当开关S1和S2都闭合时，灭蚊网与灯都通电同时工作，符合题意．
【点睛】串联电路的特点是各用电器之间相互影响，并联电路的特点是互不影响．再根据开关的作用来判断符合要求的电路图．

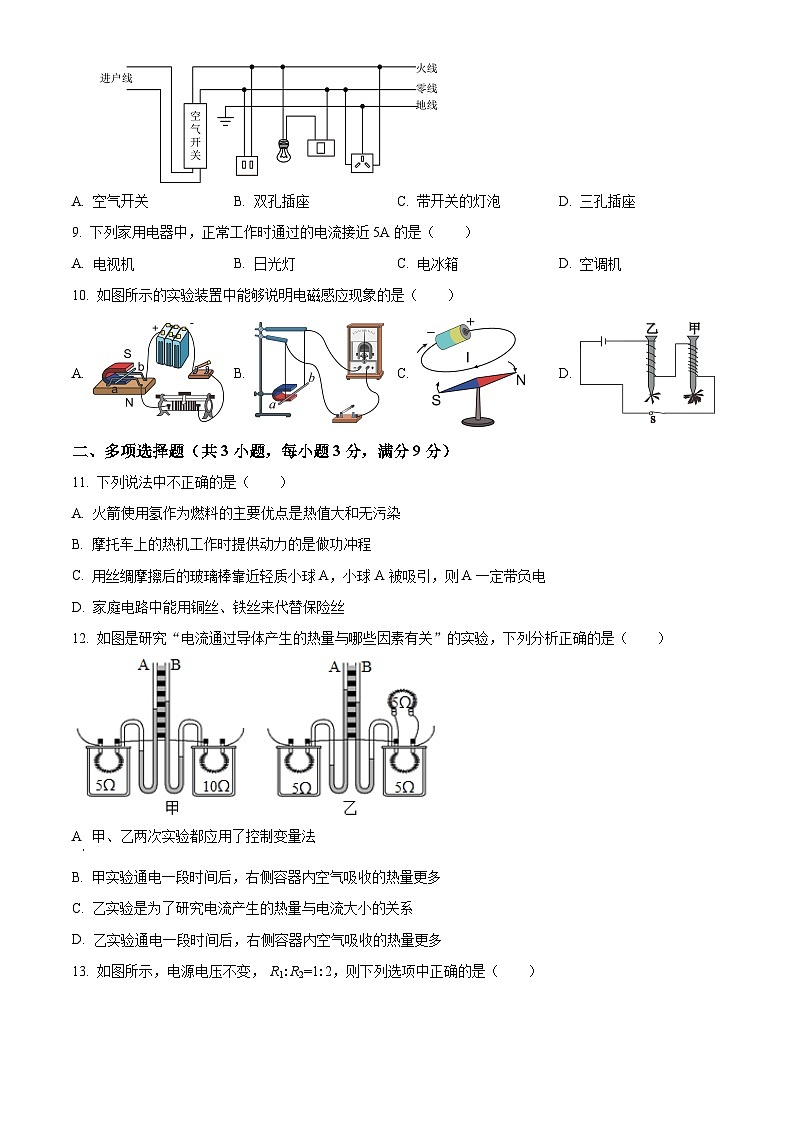

8. 下图为某同学设计的部分家庭电路示意图，其中电器元件连接错误的是()
A. 空气开关B. 双孔插座C. 带开关的灯泡D. 三孔插座
【答案】C
【解析】
【详解】空气开关相当于保险丝，应串联在干路中，由图知道连接正确，故A不合题意；两孔插座，与其他用电器并联，接线时左零右火，由图知道连接正确，故B不合题意；开关接在火线和接在零线上都能控制灯泡，但是接在火线上，当开关断开时，能切断火线；开关接在零线上，开关断开时，灯泡连接着火线，不安全，由图可知，这位同学连接的电路中的错误是开关接在零线上了，故C符合题意；三孔插座与其他用电器并联，接线左零右火上地线，由图知道连接正确，故D不合题意，选C．
9. 下列家用电器中，正常工作时通过的电流接近5A的是（ ）
A. 电视机B. 日光灯C. 电冰箱D. 空调机
【答案】D
【解析】
【详解】当正常工作时的电流约为5A时，则该用电器正常工作时的电功率为
P=UI=220V×5A=1100W
电视机的功率大约为200W，日光灯的电功率在40W左右；电冰箱的电功率在100W左右；空调的电功率一般在1000W以上，故ABC不符合题意，D符合题意。
故选D。
10. 如图所示的实验装置中能够说明电磁感应现象的是（ ）
A. B. C. D.
【答案】B
【解析】
【详解】A．该电路中有电源，即通电后，磁场中的金属棒会受力运动，故是利用通电导线在磁场中受力的作用的原理工作的，故A不符合题意；
B．在该闭合电路中没有电源，当ab做切割磁感线运动时，电路中会产生感应电流，故这就是电磁感应现象，故B符合题意；
C．该实验是著名的奥斯特实验，该实验说明了通电导线周围存在着磁场，故C不符合题意；
D．该装置是用来研究电磁铁磁性强弱影响因素的实验装置，故D不符合题意。
故选B。
二、多项选择题（共3小题，每小题3分，满分9分）
11. 下列说法中不正确是（ ）
A. 火箭使用氢作为燃料的主要优点是热值大和无污染
B. 摩托车上的热机工作时提供动力的是做功冲程
C. 用丝绸摩擦后的玻璃棒靠近轻质小球A，小球A被吸引，则A一定带负电
D. 家庭电路中能用铜丝、铁丝来代替保险丝
【答案】CD
【解析】
【详解】A．火箭使用氢作为燃料的主要优点是热值大，完全燃烧等质量的燃料，氢放出的热量更多，且氢燃烧只生成水，无污染，故A正确，不符合题意；
B．摩托车上的热机的做功冲程将内能转化为机械能，为摩托车提供动力，故B正确，不符合题意；
C．用丝绸摩擦后的玻璃棒带正电，用该玻璃棒靠近轻质小球A，小球A被吸引，因为带电体可以吸引轻小物体，所以A可能不带电，可能带负电，故C错误，符合题意；
D．家庭电路中不能用铜丝、铁丝来代替保险丝，因为铜丝、铁丝的熔点很高，不易熔断，起不到保护电路的作用，故D错误，符合题意。
故选CD。
12. 如图是研究“电流通过导体产生的热量与哪些因素有关”的实验，下列分析正确的是（ ）
A. 甲、乙两次实验都应用了控制变量法
B. 甲实验通电一段时间后，右侧容器内空气吸收的热量更多
C. 乙实验是为了研究电流产生的热量与电流大小的关系
D. 乙实验通电一段时间后，右侧容器内空气吸收的热量更多
【答案】ABC
【解析】
【详解】AC．甲探究的是电热与电阻的关系，控制电流和通电时间相同；乙探究的是电热与电流的关系，控制电阻和通电时间相同，都采用了控制变量法，故AC正确；
B．由可知，电流和通电时间相同时，电阻越大，产生的热量越大，右侧电阻大，所以右侧容器内空气吸收的热量更多，故B正确；
D．由可知，电阻和通电时间相同时，电流越大，产生的热量越多，左侧是干路电流，电流更大，所以左侧容器内空气吸收的热量更多，故D错误。
故选ABC。
13. 如图所示，电源电压不变， R1:R2=1:2，则下列选项中正确的是（ ）
A. 当开关S闭合时，电表甲、乙都是电压表，则其示数之比为U甲:U乙=2:1
B. 当开关S闭合时，电表甲、乙都是电压表，则其示数之比为U甲:U乙=3:2
C. 当开关S断开时，电表甲、乙都是电流表，则其示数之比为I甲:I乙=2:3
D. 当开关S断开时，电表甲、乙都是电流表，则其示数之比为I甲:I乙=1:3
【答案】BD
【解析】
【详解】AB．当开关S闭合时，电表甲、乙都是电压表，两电阻串联，甲电压表测量电源电压，乙电压表测量R2电压，由串联电路电压特点与欧姆定律得
故A错误，B正确；
CD．当开关S断开时，电表甲、乙都是电流表，两电阻并联，甲电流表测量R2电流，乙电流表测量干路电流，由并联电路电压特点与欧姆定律得，R1、R2电流之比为
甲、乙电流表示数之比为
故C错误，D正确。
故选BD。
三、填空题（共6小题，每小题4分，满分24分）
14. 某电阻两端的电压为0.5V时，通过它的电流是0.1A；当它两端的电压为1.5V时，通过它的电流是___________A，电阻为___________Ω。
【答案】 ①. 0.3 ②. 5
【解析】
【详解】[1][2]由欧姆定律得，电阻的阻值为
当它两端的电压为1.5V时，通过它的电流是
导体的电阻时导体本身的一种特性，不随电压、电流的改变而改变，即此时电阻阻值为5Ω。
15. 小红用如图电路测量未知电阻R2的阻值。已知电阻R1为40Ω，电源电压保持不变，实验时，闭合S、S1，电压表的示数是12V；闭合S、断开S1，电压表的示数是8V。则电源电压为___________V；被测电阻R2的阻值为___________Ω。
【答案】 ①. 12 ②. 20
【解析】
【详解】[1]当闭合开关S、S1时，电路为R1的简单电路，电压表测电源的电压，则电源的电压
U=12V
[2]只闭合S，断开S1时，R1与R2串联，电压表测R1两端的电压，因串联电路中各处的电流相等，所以，电路中的电流
因串联电路中总电压等于各分电压之和，所以，R2两端的电压
U2=U-U1=12V-8V=4V
则电阻R2的阻值
16. 如图所示的甲、乙两个电路中，开关闭合后，输电线因电流过大而燃烧起来。甲图产生的原因是：___________ ；乙图产生的原因是：___________。
【答案】 ①. 用电器的总功率过大 ②. 短路
【解析】
【详解】[1]由图可知，甲图中同时使用了多个大功率用电器，导致电路中总功率过大，干路电流过大，由可知，产生的热量过多，导致输电线燃烧。
[2]乙图开关闭合后，金属线与灯泡并联，灯泡被短路，导致输电线因电流过大而燃烧。
17. 图中的示意图形象地反映了物质气、液、固三态分子排列的特点，其中表示气态的是图中的______（选填“甲”“乙”或“丙”）；固体不容易被压缩，是因为分子间存在______力。
【答案】 ①. 丙 ②. 斥
【解析】
【详解】[1] 气体分子间的距离很大，约束力几乎没有，分子的位置极度散乱，所以表示气态的是图丙。
[2] 分子间存在斥力和引力，固体不容易被压缩，是因为分子间存在斥力。
18. 如图所示，闭合开关，电磁铁A端是 ________极，当变阻器滑片由图示位置向b端移动时，电磁铁的磁性变 ________
【答案】 ①. S ②. 弱
【解析】
【详解】[1]电流从螺旋管左端流入，用右手握住螺旋管，大拇指指向右端，螺线管右端为N极；左端为S极。
[2]当滑片向b移动时，滑动变阻器接入电阻增大，则由欧姆定律可得，电路中电流减小，故电磁铁的磁性变弱。
19. 如图所示为小红家的电能表，其示数为___________kW•h。他想借助家中的电能表测量电热器的实际功率，他先断开其他用电器，只让电热器单独工作了1min，电能表转盘转过了60圈，则电热器的实际功率是___________W。
【答案】 ①. 250.6 ②. 1200
【解析】
【详解】[1]电能表的最后一位是小数，示数为250.6 kW•h。
[2]只让电热器单独工作了1min，电能表转盘转过了60圈，则电热器消耗的电能为
实际功率是
四、综合题（共6小题，满分37分）
20. 将额定功率为1000W的电热水壶接入家庭电路中，正常工作14min，能把2kg的水从20℃ 加热到100℃ ，已知水的比热容为4.2×103J/(kg•℃） 。求：
（1）水吸收的热量；
（2）电热水壶的加热效率。
【答案】（1）6.72×105J；（2）80%
【解析】
【详解】解：（1）水吸收的热量
（2）由得，电热水壶消耗的电能
电热水壶的加热效率
答：（1）水吸收的热量6.72×105J；
（2）电热水壶的加热效率80%。
21. 一个标着“220V 1100W”的电炉。求：
（1）正常工作时通过电炉的电流为多少？
（2）当其两端电压为110V时，若电炉的电阻保持不变，此时电炉的实际功率是多少？
【答案】（1）5A；（2）275W
【解析】
【详解】解：（1）由得，正常工作时通过电炉的电流为
（2）当其两端电压为110V时，若电炉的电阻保持不变，由得，此时电炉的实际功率是
答：（1）正常工作时通过电炉的电流为5A；
（2）当其两端电压为110V时，若电炉的电阻保持不变，此时电炉的实际功率是275W。
22. 在“探究不同物质吸热升温的现象”实验中，将甲、乙两种不同的液体分别放入两个相同的烧杯内，用相同的电加热器同时加热记录相关数据，并绘制出如图所示的图象（不计热量损失）。
（1）实验时，选用初温和___________均相等的甲、乙两种液体；
（2）加热10min，甲吸收的热量___________（选填“大于”“小于”或“等于”）乙吸收的热量；
（3）若甲、乙两种液体吸收的热量相等，___________液体温度升高的多；
（4）甲、乙两种液体中，___________液体的吸热本领强。
【答案】 ①. 质量 ②. 等于 ③. 甲 ④. 乙
【解析】
【详解】（1）[1]根据比较不同物质吸热的方法，要控制不同物质的质量相同，故实验时，选用初温和质量均相等的甲、乙两种液体。
（2）[2]根据转换法，相同加热器加热相同时间，加热器放出的热量相等，甲乙吸收的热量相等，加热10min，甲吸收的热量等于乙吸收的热量。
（3）[3]根据图像可知，吸收相同的热量，即加热相同时间，甲液体升高的温度多些。
（4）[4]根据图像可知，吸收相同的热量，即加热相同时间，乙液体升高的温度少些，乙的吸热能力强。
23. 小明同学在伏安法测电阻的实验中，连接了如图1所示的电路：
（1）在连接电路时，开关S应处于___________状态，滑动变阻器的滑片P应放在___________（选填“A”或“B”）端；
（2）小明同学闭合图1中的开关，电流表___________示数，电压表___________示数；（两空均选填“有”或“无”）
（3）他仔细检查电路，发现有一根导线连接错误，请你在图1中错误的导线上画“×”，并用笔画线代替导线画出正确的那根连接导线；（ ）
（4）正确连接电路后，根据实验需求设计一个记录表格，并将某次实验的电表示数（图2所示）填入表中。（ ）
【答案】 ①. 断开 ②. A ③. 无 ④. 有 ⑤. ⑥.
【解析】
【详解】（1）[1][2]连接电路时，为了电路安全，要将开关断开；滑动变阻器的滑片要移至阻值最大处，即A端。
（2）[3][4]图中电路将电流表与定值电阻并联，电压表串联在电路中，电压表阻值极大，导致电路中电流极小，所以电流表没有示数。电压表与电源串联，示数约为电源电压，即电压表有示数。
（3）[5]错误的导线是连接定值电阻和电流表0.6A接线柱的导线，去掉错误导线后，再用导线将定值电阻右接线柱与滑动变阻器左上方接线柱相连，如图所示
（4）[6]在伏安法测电阻的实验中，需要先测量定值电阻两端的电压和经过电阻的电流，再根据求出电阻的阻值，表格设计如下所示。电压表连接的小量程，分度值为0.1V，图中示数为2.5V；电流表连接的是小量程，分度值为0.02A，示数为0.4A，记录在表格中。
24. 器材：电压为8V的电源一块，电压表一块（量程为0~3V），电流表一块，滑动变阻器、开关各一个，导线若干。请你利用上述器材设计实验，测出额定电压为6V的小灯泡的额定功率。（电路不可重组）要求：
（1）画出实验电路图：（ ）
（2）写出主要实验步骤和需要测量的物理量：（ ）
（3）表达式（用已知量和测量量表示）：P额=___________
【答案】 ①. ②. 先按照电路图，连接实物图；然后闭合开关后移动滑片，使电压表示数为2V，记录电流表示数为I。 ③. P额=6V×I
【解析】
【详解】（1）[1]实验中，灯泡与变阻器串联，电压表测量变阻器电压，电流表测量电路电流，而电压表的量程为0~3V，最大测量值为3V，灯泡的额定电压为6V，则电压表无法测量灯泡的额定电压，当灯泡正常发光时，变阻器的电压为
因此电压表要并联在变阻器的两端；开关串联在电路中，控制整个电路，如图所示：
（2）[2]步骤1：按照电路图，连接实物图；
步骤2：开挂闭合前，讲变阻器的滑片移到阻值最大处；闭合开关，移动滑片，使电压表示数为2V，使灯泡正常发光，记录电流表示数为I。
（3）[3]灯泡的额定电功率为
25. 如图甲所示电路，电源两端电压U不变，R1是定值电阻，R2是滑动变阻器，当开关S闭合后，改变滑动变阻器接入电路的电阻，其电流与电压的关系如图乙所示。求：
（1）请依据题中提供的信息，求滑动变阻器R2接入电路的最大阻值为多少欧？
（2）请分析求出定值电阻R1的电阻值和电源两端电压？
（3）电路消耗电功率的最大值？
【答案】（1）60；（2）10Ω，7 V；（3）4.9W
【解析】
【详解】解：（1）由甲图知道，当滑片位于最右端时，滑动变阻器的最大阻值R2 与电阻R1 串联，电压表测R2 两端的电压，此时电路中的电流最小；由乙图可知此时电压为U1 =6V，电流为I最小 =0.1A，故变阻器R2 接入电路的最大阻值
（2）当滑片位于最左端时电路为只有R1的简单电路，此时电路中的电流最大，由乙图可知I最大 =0.7A，由欧姆定律表达式可得，电源的电压
U=I最大 R1 =0.7A×R1
根据欧姆定律和串联电路中总电压等于各分电压之和，故电源的电压
U=I最小 R1 +U2 =0.1A×R1 +6V
因电源的电压不变，故
0.7A×R1 =0.1A×R1 +6V
解得：R1 =10Ω；所以电源的电压为
U=0.7A×R1 =0.7A×10Ω=7V
（3）由P=UI知道，当滑动变阻器接入电路的电阻为0Ω时，电路中的电流最大，电路消耗的总功率最大
P=UI=7V×0.7A=4.9W
答：（1）滑动变阻器R2接入电路的最大阻值为60欧；
（2）定值电阻R1的电阻值是10Ω，电源两端电压是7V；
（3）电路消耗电功率的最大值是4.9W。实验次数
电压U/V
电流I/A
电阻R/Ω
R平/Ω
1
2.5
0.4
2
3
实验次数
电压U/V
电流I/A
电阻R/Ω
R平/Ω
1
2.5
0.4
2
3
