河南省驻马店市汝南县天中山中学2023-2024学年九年级下学期开学物理试题（原卷版+解析版）

这是一份河南省驻马店市汝南县天中山中学2023-2024学年九年级下学期开学物理试题（原卷版+解析版），文件包含精品解析河南省驻马店市汝南县天中山中学2023-2024学年九年级下学期开学物理试题原卷版docx、精品解析河南省驻马店市汝南县天中山中学2023-2024学年九年级下学期开学物理试题解析版docx等2份试卷配套教学资源，其中试卷共21页， 欢迎下载使用。

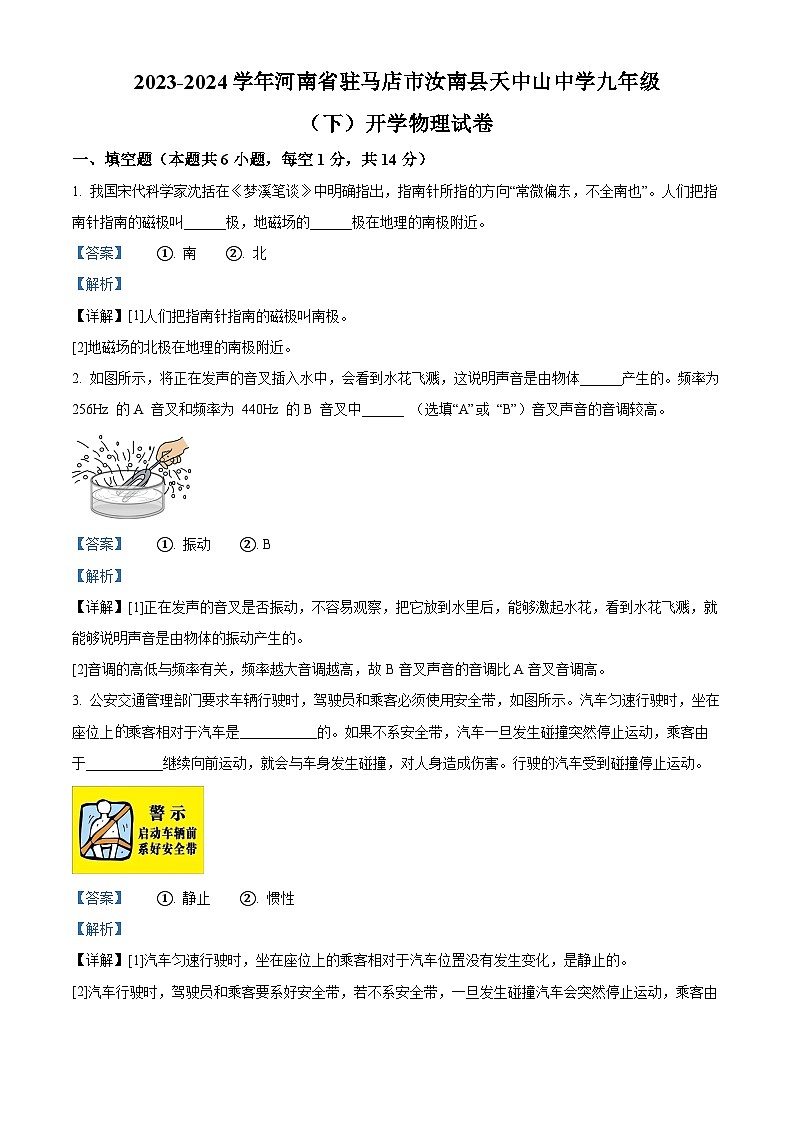

一、填空题（本题共6小题，每空1分，共14分）
1. 我国宋代科学家沈括在《梦溪笔谈》中明确指出，指南针所指的方向“常微偏东，不全南也”。人们把指南针指南的磁极叫______极，地磁场的______极在地理的南极附近。
2. 如图所示，将正在发声的音叉插入水中，会看到水花飞溅，这说明声音是由物体______产生的。频率为 256Hz 的A 音叉和频率为 440Hz 的B 音叉中______ （选填“A”或 “B”）音叉声音的音调较高。
3. 公安交通管理部门要求车辆行驶时，驾驶员和乘客必须使用安全带，如图所示。汽车匀速行驶时，坐在座位上的乘客相对于汽车是___________的。如果不系安全带，汽车一旦发生碰撞突然停止运动，乘客由于___________继续向前运动，就会与车身发生碰撞，对人身造成伤害。行驶的汽车受到碰撞停止运动。

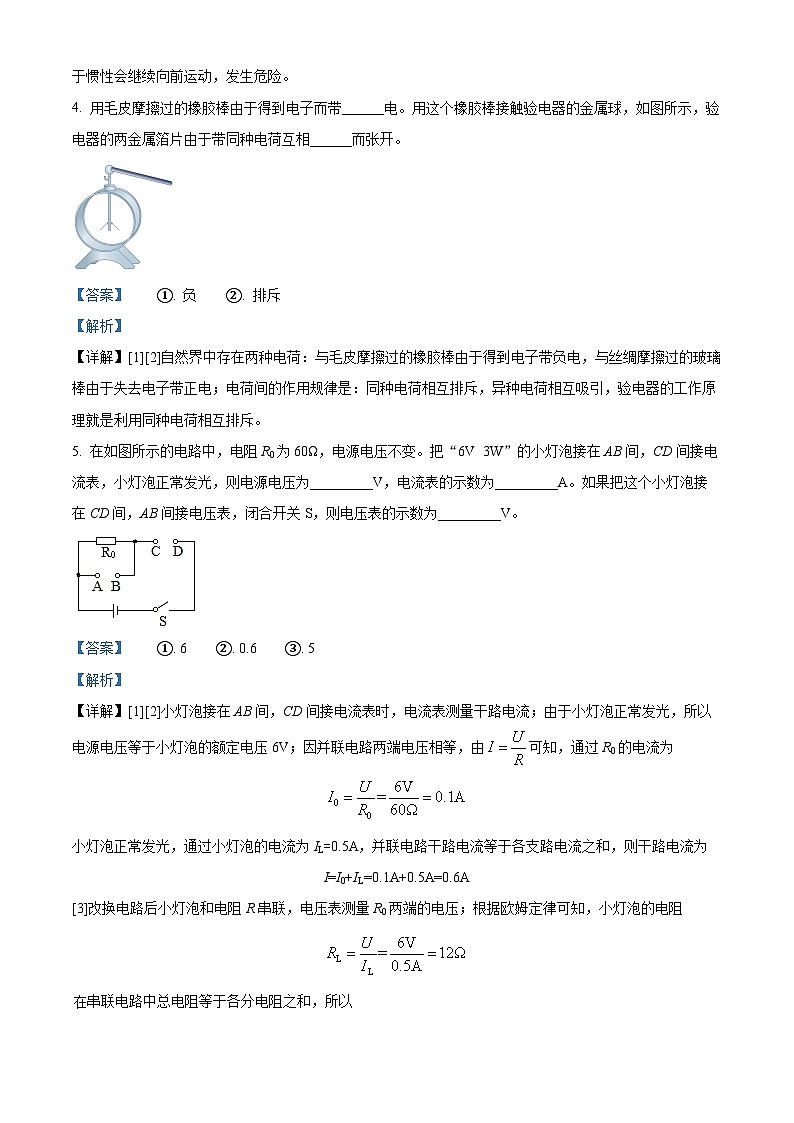

4. 用毛皮摩擦过的橡胶棒由于得到电子而带______电。用这个橡胶棒接触验电器的金属球，如图所示，验电器的两金属箔片由于带同种电荷互相______而张开。
5. 在如图所示的电路中，电阻R0为60Ω，电源电压不变。把“6V 3W”的小灯泡接在AB间，CD间接电流表，小灯泡正常发光，则电源电压为_________V，电流表的示数为_________A。如果把这个小灯泡接在CD间，AB间接电压表，闭合开关S，则电压表的示数为_________V。

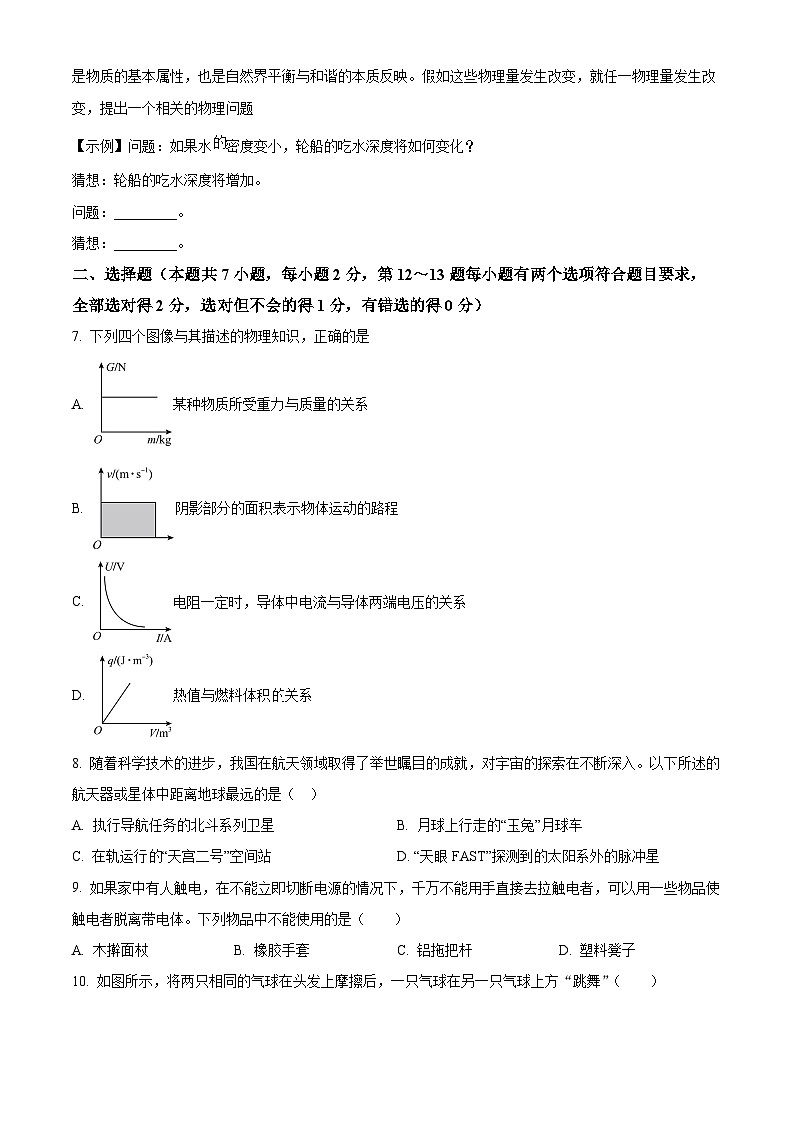

6. 在通常情况下，许多物质的密度、沸点、凝固点、比热容等都是稳定不变的。这些稳定不变的物理量既是物质的基本属性，也是自然界平衡与和谐的本质反映。假如这些物理量发生改变，就任一物理量发生改变，提出一个相关的物理问题
【示例】问题：如果水密度变小，轮船的吃水深度将如何变化？
猜想：轮船的吃水深度将增加。
问题：_________。
猜想：_________。
二、选择题（本题共7小题，每小题2分，第12～13题每小题有两个选项符合题目要求，全部选对得2分，选对但不会的得1分，有错选的得0分）
7. 下列四个图像与其描述的物理知识，正确的是
A. 某种物质所受重力与质量的关系
B. 阴影部分的面积表示物体运动的路程
C. 电阻一定时，导体中电流与导体两端电压的关系
D. 热值与燃料体积关系
8. 随着科学技术的进步，我国在航天领域取得了举世瞩目的成就，对宇宙的探索在不断深入。以下所述的航天器或星体中距离地球最远的是（ ）
A. 执行导航任务的北斗系列卫星B. 月球上行走的“玉兔”月球车
C. 在轨运行“天宫二号”空间站D. “天眼FAST”探测到的太阳系外的脉冲星
9. 如果家中有人触电，在不能立即切断电源的情况下，千万不能用手直接去拉触电者，可以用一些物品使触电者脱离带电体。下列物品中不能使用的是（ ）
A. 木擀面杖B. 橡胶手套C. 铝拖把杆D. 塑料凳子
10. 如图所示，将两只相同的气球在头发上摩擦后，一只气球在另一只气球上方“跳舞”（ ）
A. 摩擦起电过程中创造了电荷
B. 带电体能吸引轻小物体
C. 异种电荷相互吸引
D. 验电器的原理与该现象相同
11. 频闪照相机是研究物体运动的重要手段之一，如图所示的频闪照片记录了竖直下落的小球每隔相等时间的位置，不计空气阻力，在小球下落的过程中，下列说法正确的是（ ）
A. 小球的重力势能逐渐增大B. 小球的机械能逐渐减小
C. 小球的重力在 ab 段做功比在cd 段多D. 小球的重力在 ab 段做功比在 cd 段慢
12. 在物理问题的研究中，科学方法至关重要，下列有关科学方法，说法正确的是（ ）
A. “长度测量”和”小灯泡电阻测量”实验中，都用到了多次测量求平均值，是为了减小误差
B. 在“探究影响压力作用效果的因素”和“探究影响滑动摩擦力的因素”实验中，都用到了控制变量法
C. “测不规则小块固体的体积”和“托里拆利测大气压强”实验中，都用到等效替代法
D. 温度计和测力计的制作都用到了转换法
13. 如图所示为“探究电流产生热量的影响因素”的实验装置，电热丝阻值，两烧瓶中装有相同质量和初温的同种气体。在闭合开关后，下列说法符合实验的是（ ）
A. 气球先鼓起B. 气球先鼓起
C. 通过与的电流相同D. 与两端电压相同
三、作图题（本题共2小题，每小题3分，共6分）
14. 如图所示，开关闭合后，位于螺线管左侧的小磁针顺时针旋转90°，请在图中括号内分别标出：
（1）螺线管右端的磁极（用“N”或“S”表示）；
（2）电源左端的极性（用“+”或“﹣”表示）。

15. 如图甲是一个带开关和指示灯的三孔插座。小明发现：开关断开时指示灯不亮，插孔不能供电；开关闭合时指示灯亮；如果指示灯损坏，开关闭合时插孔也能供电。根据以上描述。
四、实验探究题（共19分）
16. 小明想用伏安法测量未知电阻Rx的阻值，图甲是他连接的部分实物电路。
（1）请用笔画线代替导线，把图甲中的实物电路连接完整，要求滑动变阻器的滑片向右滑动时滑动变阻器连入电路的阻值变大_________；
（2）连接好电路后，闭合开关，发现无论怎样移动滑片，电压表示数接近电源电压，这可能是因为_________；
（3）排除故障后，小明测得一次电压表与电流表的示数，准备整理实验器材结束实验。同组的小新认为小明此时不应结束实验，多测几组电压值与电流值。小新提出这个建议的目的是_________。若小明测量的是小灯泡的电阻，基于同样的目的小新还会不会提出这样的建议？理由是什么？_________；
（4）在某次实验中：电压表突然损坏，已知滑动变阻器的最大阻值为R0，电源电压恒定但未知，小明设计了如图乙所示的电路图也测出了Rx的阻值。请将实验过程补充完整。
①闭合开关S，_________，读出电流表示数I1，则电源电压U=I1Rx；
②_________，读出电流表示数I2，则电源电压U=I2（R0+Rx）；
③Rx表达式：Rx=_________。
17. 某实验小组探究电流与电压和电阻关系。实验中电源电压恒为3V，滑动变阻器最大阻值为20Ω。
（1）他们先用5Ω的定值电阻探究电流与电压的关系，实验电路图如图所示。
①请根据图1的电路图把图2的实物电路连接完整_________；
②连接完毕后，小丽建议要对电路进行检查后再闭合开关，请你提出其中一项需要检查的内容：_________；
③检查完毕后，闭合开关，调节滑动变阻器，记录了5组数据。测第6组数据时，电压表的示数为2.6V，电流表的示数如图3所示。请在图4的坐标系中描绘出第6组数据对应的点，并根据描出的6个数据点画出定值电阻的I-U图象；_________
④分析I﹣U图像可得出结论：在电阻一定时，_________；
⑤为了使结论具有普遍性，还应进行的操作是：_________；
（2）接着他们在原有5Ω定值电阻的基础上，又准备了阻值为10Ω、15Ω、20Ω的三个定值电阻，以探究电压一定时电流与电阻的关系。为了控制电压不变，每次更换定值电阻后需要调节滑动变阻器，使定值电阻两端的电压达到相同的值。这个电压控制在多少合适呢？实验小组的同学分别提出了0.5V、1V和2V三个电压值，为使实验顺利进行，大家进行了分析与讨论，你认为应选这三个电压值中的_________V。
五、综合应用题（本题共2小题，第20题9分，第21题8分，共17分）
18. 某研究性学习小组设计了一种测定风板的装置，其原理如图甲所示。迎风板与一个压敏电阻Rx连接，工作时迎风板总是正对风吹来的方向，压敏电阻随风力的变化而变化，已知电源电压恒为9 V，定值电阻R=2 Ω，电压表量程为0~3 V，压敏电阻Rx与迎风板承受风力F的关系如图乙所示。
（1）电压表示数随风力的增大而______（选填“增大”“减小”或“不变”）；
（2）求无风时定值电阻R消耗的电功率；______
（3）求该装置所能测量的最大风力。______
19. 在家电博览会上，小亮家买了一款标有“220V 3000W”的电热水器。
(1)电热水器中的电热管工作时利用的是电流的_____效应。智能化遥控器通过红外线对热水器进行温度控制，红外线是_____（选填“可见”或“不可见”）光；
(2)大功率家用电器需要使用专用插座，插座的常用规格有10A和16A两种，通过计算说明该电热水器应选用哪种规格的插座______；
(3)已知该电热水器的加热效率为 90% ，求它正常工作时把 30 L 水从 20 ℃加热到 47 ℃需要的时间______。（ρ水=1.0×103 kg/m3，c水=4.2×103 J/（kg∙℃）。
