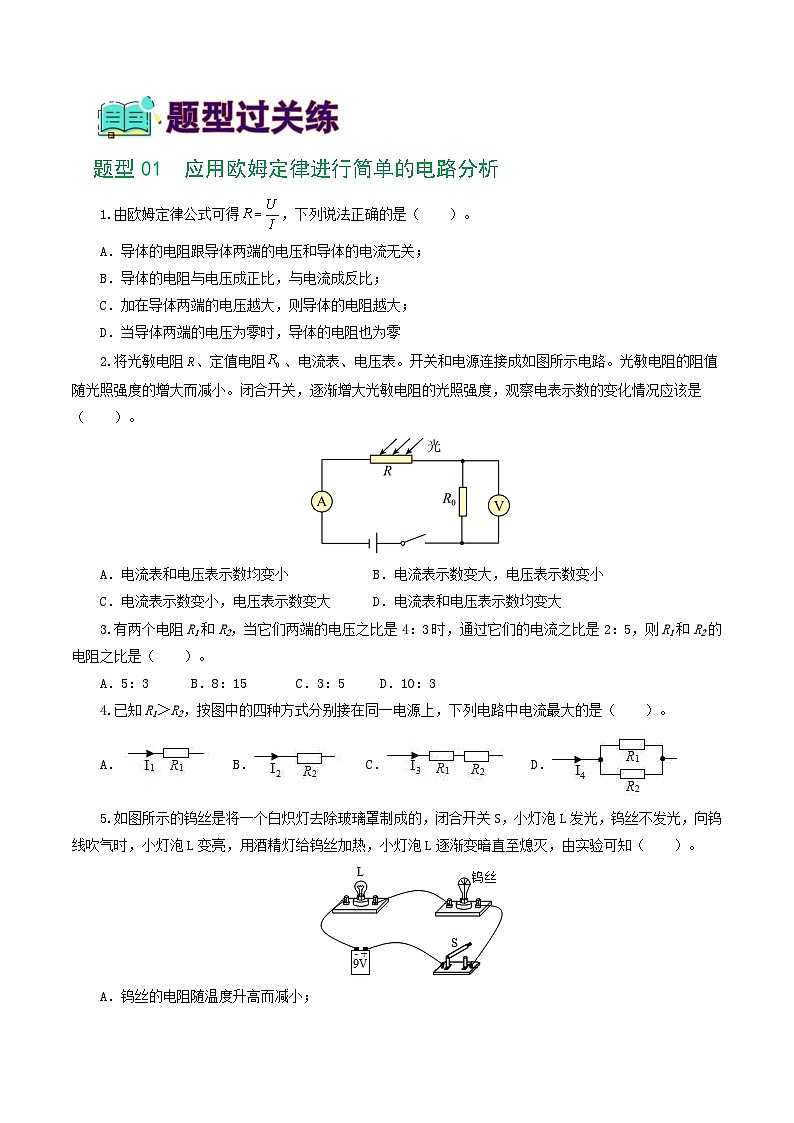

专题16 欧姆定律（练习）（原卷版）目录TOC \o "1-3" \h \u HYPERLINK \l "_Toc4892" PAGEREF _Toc4892 \h 2 HYPERLINK \l "_Toc128" 题型01 应用欧姆定律进行简单的电路分析 PAGEREF _Toc128 \h 2 HYPERLINK \l "_Toc30990" 题型02 I-U图像 PAGEREF _Toc30990 \h 3 HYPERLINK \l "_Toc4960" 题型03 简单电路的计算 PAGEREF _Toc4960 \h 5 HYPERLINK \l "_Toc9701" 题型04 应用欧姆定律进行定性分析（动态电路分析） PAGEREF _Toc9701 \h 8 HYPERLINK \l "_Toc16793" 题型05 应用欧姆定律进行定量分析 PAGEREF _Toc16793 \h 10 HYPERLINK \l "_Toc19881" PAGEREF _Toc19881 \h 13 HYPERLINK \l "_Toc16678" PAGEREF _Toc16678 \h 16 题型01 应用欧姆定律进行简单的电路分析1.由欧姆定律公式可得，下列说法正确的是（ ）。A．导体的电阻跟导体两端的电压和导体的电流无关；B．导体的电阻与电压成正比，与电流成反比；C．加在导体两端的电压越大，则导体的电阻越大；D．当导体两端的电压为零时，导体的电阻也为零2.将光敏电阻、定值电阻、电流表、电压表。开关和电源连接成如图所示电路。光敏电阻的阻值随光照强度的增大而减小。闭合开关，逐渐增大光敏电阻的光照强度，观察电表示数的变化情况应该是（ ）。A．电流表和电压表示数均变小 B．电流表示数变大，电压表示数变小C．电流表示数变小，电压表示数变大 D．电流表和电压表示数均变大3.有两个电阻R1和R2，当它们两端的电压之比是4：3时，通过它们的电流之比是2：5，则R1和R2的电阻之比是（ ）。A．5：3 B．8：15 C．3：5 D．10：34.已知R1＞R2，按图中的四种方式分别接在同一电源上，下列电路中电流最大的是（ ）。A． B． C． D．5.如图所示的钨丝是将一个白炽灯去除玻璃罩制成的，闭合开关S，小灯泡L发光，钨丝不发光，向钨线吹气时，小灯泡L变亮，用酒精灯给钨丝加热，小灯泡L逐渐变暗直至熄灭，由实验可知（ ）。A．钨丝的电阻随温度升高而减小；B．向钨丝吹气时，钨丝电阻变小；C．给钨丝加热时，电路中的电流变大；D．小灯泡L发光而钨丝不发光是因为通过钨丝的电流小于小灯泡L的电流6.图甲所示是一款雾霾浓度检测仪，其检测原理如图乙所示，R0是定值电阻，传感器 R1的电阻随雾霾浓度的增大而减小。当雾霾浓度增大时，下列说法正确的是（ ）。A．电压表示数变大，电流表示数变小 B．电压表示数变小，电流表示数变大C．电压表示数变大，电流表示数变大 D．电压表示数变小，电流表示数变小7.在图所示的电路中，电阻R1的阻值为10Ω，滑动变阻器滑片位于中点。用一阻值为20Ω的电阻替换R1，可能使电压表示数与替换R1前相等的方法是（ ）。A．电源电压不变，不移动滑片P B．电源电压不变，向左移动滑片PC．减小电源电压，不移动滑片P D．增大电源电压，向左移动滑片P8.如下图所示是一种自动测定油箱内油面高度的装置。R2是滑动变阻器，它的金属滑片连在杠杆端，闭合开关，从油量表指针所指的刻度就可以知道油箱内油面的高度，当油箱内油量减少时滑动变阻器电阻将______，油量表示数______。题型02 I-U图像1.在“探究电流与电压关系”的实验中，分别用R1、R2两个电阻进行探究，并根据各自的实验数据绘制出如图所示的U -I关系图像，从图中可以看出R1与R2的大小关系是（ ）。A．R2 > R1 B．R2 = R1 C．R2 < R1 D．无法确定2.两定值电阻甲、乙的电流与电压关系图像如图所示，现在将甲和乙并联后接在电压为3V的电源两端．下列分析正确的是（ ）。A．甲的电阻是乙的电阻的两倍 B．甲的电压是乙的电压的两倍C．流过甲的电流是流过乙的两倍 D．流过乙的电流是流过甲的两倍3.如图是电路元件甲和乙的I﹣U图像，下列说法正确的是（ ）。A．乙为定值电阻；B．当甲两端电压为2V时，R甲＝0.2Ω；C．甲和乙两个元件串联接入电路中，电路电流为0.2A时，电路的电源电压为3V；D．甲和乙两个元件并联接入电路中，当电源电压为2V时，电路总电流为0.4A4.如图所示电路中，电源电压不变，R1为定值电阻， R2为滑动变阻器。闭合开关S，移动滑片 P，多次记录电压表示数U和对应的电流表示数I，则绘出如图中的 I-U关系图像正确的是 （ ）。A． B． C． D．5.如图甲所示，电源电压恒定不变，R1为定值电阻，R2为滑动变阻器。闭合开关S，将滑片P从最右端逐步移到最左端，记录电流表、电压表的示数，并根据记录的数据作出R1和R2的“U﹣I”关系图象如图乙所示。则下列正确的是（ ）。A．图Ⅱ为R2的“U﹣I”图象 B．当R2＝R1时，电流的大小为0.2AC．电源电压为8V D．R1的阻值为30Ω6.甲、乙两灯泡中的电流与电压变化的关系如图所示。甲灯的电阻 ______乙灯电阻（选填“大于”、“小于”或“等于” ）；将甲、乙两灯泡串联接入电路后，通过它们的电流为，则电源电压为 ______。7.如图1所示的电路中，R1为定值电阻，R2为滑动变阻器，电源电压保持不变，闭合开关S后，滑片P从b端移动到a端的过程中，电压表示数U与电流表示数I的关系图像如图2所示，则电源电压为U=___________V，R1的阻值为___________Ω。题型03 简单电路的计算1.两个定值电阻，甲标有“12V，0.2A”，乙标有“6V，0.3A”，现把它们串联起来，电路允许加的最大电压为（ ）。A．18V B．16V C．6V D．12V2.用电器R1和R2上都标有“6V”字样，它们的电流随电压变化关系如图所示。下列说法不正确的是（ ）。A．R1和R2的阻值不随温度的变化而变化；B．R1:R2=2: 1；C．R1和R2并联在4V电源上，通过电流I1:I2=2:1；D．R1和R2并联在4V电源上，消耗总功率为1.2W3.图甲是小灯泡L和定值电阻R的电流与电压的关系，则R的电阻为______Ω，现将它们并联后接在电压为2V的电源两端，如图乙，则干路中的电流是______A；若将它们串联接在电压为5V的电源两端，如图丙，则电路中电流是______A。4.如图所示电路，R1=5Ω，R2为未知电阻，电源电压不变。只闭合开关S1，电流表示数为0.4A；开关S1、S2均闭合，电流表示数为0.5A，则电源电压为______V，电阻R2的阻值为______Ω。5.如图所示的电路，电源电压保持不变，R1、R2为定值电阻，其中R 1=10Ω。当只闭合开关S1时，电流表示数为0.6A，则电源电压为______V；当同时闭合开关S1、S2时，电流表的示数增大了0.5A，则R 2的阻值是______Ω。6.如图所示，开关闭合时，电压表V和电阻R是________联的，电流表A的示数是________A；电压表V表的示数是________V，如果电源电压6V不变，则变阻器此时接入电路的电阻R=________Ω。7.如图1所示电路，当开关S闭合后，两个电流表A1、A2的指针偏转角度一样，如图2所示，则其中通过小灯泡L1的电流为______A，通过小灯泡L2的电流为______A，此时两小灯泡L1、L2的电阻之比为______8.甲醛对人体的危害非常大，因此装修房屋时检测甲醛污染指数很重要。如图甲是一款甲醛检测仪的工作原理图。电源电压恒为6V，R0是阻值为10Ω的定值电阻，R为可以感知甲醛污染浓度的可变电阻，其阻值随甲醛污染指数的变化图象如图乙所示。当污染指数在50以下为轻度污染，50﹣150之间为中度污染，150以上为重度污染。问：（1）由分析图甲和图乙可知当污染指数越大，电阻R的阻值越______（填“大”或“小”），电压表的示数越______（填“大”或“小”）。（2）污染指数为100时，电路中的电流是______A．（3）通过计算说明当电压表示数为3V时，属于什么污染______？题型04 应用欧姆定律进行定性分析（动态电路分析）1.如图所示的电路中，电源电压保持不变,R为定值电阻．闭合开关，向左移动滑片P,则（ ）。A．电压表的示数变大,电流表的示数变大 B．电压表的示数变大,电流表的示数变小C．电压表的示数不变,电流表的示数变大 D．电压表的示数变小,电流表的示数变大2.如图，电源的电压不变。闭合开关后，当滑动变阻器的滑片P向左滑动时（ ）。A．电压表的示数不变，电流表的示数增大；B．电压表的示数减小，电流表的示数减小；C．两表的示数都减小；D．两表的示数都不变3．（多选）如图所示电路，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P向b端移动，则在移动过程中（ ）。A．电压表V的示数变小，电流表A1的示数变大；B．电压表V的示数不变，电流表A2的示数不变；C．电压表V的示数与电流表A1的示数的乘积变小；D．电压表V的示数与电流表A1和A2的示数差的比值不变4．（多选）为全班全校师生安全，学校坚持每天对进入校园的人员进行体温监测。如图甲所示，这是某款电子测温仪，其内部的原理图如图乙所示，电源电压保持不变，为定值电阻，显示仪由电压表改装而成，为热敏电阻，其阻值随温度变化的图像如图丙所示。下列说法正确的是（ ）。A．所测体温越高，热敏电阻的阻值越大；B．被测者体温越高，电路中的电流越小；C．定值电阻具有保护电路的作用；D．将定值电阻换为阻值更大的电阻，测相同温度时，显示仪示数变大5．（多选）为了能自动记录跳绳的次数，某科技小组设计了一种自动计数器，其简化电路如图甲所示，R1是一种光敏元件，每当绳子挡住了射向R1的红外线时，R1的电阻会变大，自动计数器会计数一次，信号处理系统能记录AB间每时刻的电压，若已知电源电压为12V，某时段AB间的电压随时间变化的图象如图所示，则下列说法正确的是（ ）。A．AB两端电压为6V时，跳绳自动计数器会计数一次；B．绳子挡住了射向R1的红外线时，电路的电功率会增大；C．绳子没有挡住射向R1的红外线时，R1的阻值和R2的阻值相等；D．绳子挡住了射向R1的红外线时，R1的阻值会变为R2的5倍6.如图所示，电源电压保持不变，S始终保持闭合，以下说法正确的是（ ）。A．若滑片不动，闭合S1，电流表A示数不变；B．若滑片不动，闭合S1，电压表示数变大；C．S1断开，若滑动变阻器滑片向右滑动，电流表A1示数变小；D．S1断开，若滑动变阻器滑片向右滑动，电压表和电流表A1的比值变小7．（多选）如图所示，电源电压保持不变，开关S闭合后，当S1由断开变为闭合时，则（ ）。A．A1的示数不变 B．A1的示数变大 C．A2的示数不变 D．A2的示数变大8.如图所示的电路中，R1、R2均为定值电阻，电源电压不变，闭合开关S1、S2，两电表均有示数．若断开开关S2，则（ ）。A．电流表的示数变大，电压表的示数变小；B．电流表的示数变小，电压表的示数变大；C．电流表和电压表的示数都变小；D．电流表和电压表的示数都变大题型05 应用欧姆定律进行定量分析1.如图所示，电源电压不变，闭合开关S，当变阻器R2的滑片P从b端滑到a端的过程中，电流表示数I与电压表示数U的关系如图乙所示，则下列选项正确的是（ ） 。A．R1的阻值为0.1Ω；B．变阻器R2的最大阻值为10Ω；C．电流表示数为0.2A时，R1与R2的电压相等；D．电压表示数为2.5V时，R2接入电路的阻值为2Ω2.如图1所示电路，电源电压保持不变，当闭合开关S，调节滑动变阻器阻值从最大变化到最小，两个电阻的“U﹣I”关系图像如图2所示。则下列判断正确的是（ ）。A．电源电压为10V；B．定值电阻R1的阻值为20Ω；C．滑动变阻器R2的阻值变化范围为0~10Ω；D．变阻器滑片在中点时，电流表示数为0.3A3.如图甲所示电路，电源电压为6V且不变，R1为定值电阻。闭合开关S，将滑动变阻器R2的滑片P从a端向b端移动过程中，电压表和电流表的示数变化情况如乙图所示。则（ ）。A．定值电阻的阻值是20Ω；B．滑动变阻器的最大阻值是10Ω；C．当滑动变阻器的滑片P在中点时，两电表的示数对应于乙图中的“B”点；D．当滑动变阻器的滑片P在中点时，两电表的示数对应于乙图中的“C”点4.如图甲所示的电路，电源电压保持不变。闭合开关S，调节滑动变阻器的滑片，使其从最右端向左滑动到a点时，小灯泡恰好正常发光。在图乙中绘制出电流表与两电压表示数关系的图象，则电源电压为 ___________V，滑动变阻器的最大阻值为 ________Ω，小灯泡正常发光时的电阻为________Ω。5.图甲中标有“”字样小灯泡的电流电压关系如图乙所示。定值电阻。由三段材料不同、横截面积相同的均匀直导体、、连接而成（总长度为35），其中一段是铜导体，其电阻可忽略不计，另两段导体的阻值与自身长度成正比，是与接触良好并能移动的滑动触头。小灯泡正常发光时电阻为________；若只闭合、时，电流表示数与向左移动距离之间的关系如图丙所示，导体间电阻为________；若只闭合与，为确保灯丝不被烧坏，滑片向左移动距离的变化范围___________。6.如图，电源电压恒定，，，当开关闭合，、都断开时，电流表的示数为，则电源电压是______V；当开关断开，、都闭合时，电流表的示数是______A。7.如图甲所示的电路中，电源电压恒定不变，图乙是小灯泡L和定值电阻R1的电流与电压关系的图象．当只闭合S1、S2时，电压表示数为2V；当只闭合S2、S3时，电压表示数为4V．则电源电压U=_____V，R2=_____Ω。8.如图甲所示，这是一台智能体重秤的电路结构图，电源电压为6V保持不变，定值电阻R0=200Ω，秤盘（质量不计）下方的电阻R为压敏电阻,其阻值随所受压力大小的变化关系图像如图乙所示｡（1）压敏电阻R所受压力增大，压敏电阻R的阻值 ______（选填“变大”、“变小”或“不变”）。定值电阻R0在电路中的作用是 ______。（2）当所测人的质量为60kg时，通过定值电阻R的电流是多少？______（g取10N/kg）（3）此体重计表盘是由电压表改装而成，请简单分析一下改装后的体重计的刻度不均匀的理由______。1. （2023·绥化）由变形可得，以下理解正确的是（ ）。A. 导体的电阻跟它两端的电压成正比；B. 导体的电阻跟通过它的电流成反比；C. 当导体两端的电压为0时，导体的电阻为0；D. 导体的电阻是导体本身的一种性质，跟导体两端的电压和通过导体的电流无关2. （2023·黑龙江）如图所示是电阻R1、R2的电压—电流关系图像，下列说法正确的是（ ）。A. 电阻 R1两端电压为4V时，通过R1的电流是0.3A；B. 电阻 R1、R2串联，当电流为0.2A时，R1、R2两端总电压为3V；C. 电阻 R1、R2并联到2V电压下，干路中的电流是0.3A；D. 电阻 R1和R2的阻值之比是1∶23. （2023·龙东）如图所示，电源电压和灯泡L电阻不变，闭合开关S后，将滑片P向左移动时（ ）。A. 电压表示数变大，电流表示数变大 B. 电压表示数变小，电流表示数变大C. 电压表示数变大，灯泡变亮 D. 电压表示数变小，灯泡变暗4. （2023·绥化）如图是巨磁电阻（GMR）的特性原理示意图，巨磁电阻的阻值随所在磁场强度的增强而减小，如果闭合S1、S2并使滑片P向右滑动，下列说法正确的是（ ）。A. 电压表示数变小 B. 指示灯亮度变暗C. 电流表示数变大 D. 巨磁电阻（GMR）阻值变小5. （2023·连云港）如图是测量货车质量的地磅示意图，货车的质量可以通过电流表的示数转换测出，为定值电阻。下列说法正确的是（ ）。A. 地磅的量程与大小无关；B. 货车的质量变大时，电流表的示数变小；C. 将电流表换成电压表也能测量货车的质量；D. 仅增大，称量同一货车质量时，电流表示数变小6. （2023·齐齐哈尔）如图所示，电源电压恒定，先只闭合开关，两电表均有示数；再断开，同时闭合和，此过程中（ ）。A 电压表示数变大，电流表示数变小 B. 电压表示数变小，电流表示数不变C. 电压表示数与电流表示数乘积变大 D. 电压表示数与电流表示数比值不变7. （2023·郴州）如图所示，电阻、为定值电阻，电源电压保持不变。当开关闭合，接a端时，电流表示数为I；当开关闭合，接b端时，电流表示数为2I，则未知电阻的阻值是（ ）。A B. C. D. 8. （2023·临沂）如图所示电路的电源电压为1.5V，电阻R1的阻值为2Ω，闭合开关后，电流表的示数为0.3A，则（ ）。A. 通过R1的电流大于0.3A B. 电阻R1和R2是并联的C. 电压表的示数为0.9V D. 电阻R2的阻值为3Ω9. （2023·郴州）如图所示，电源电压恒为3V。闭合开关S，电压表的示数为0.5V，则灯泡L2两端的电压为__________V，灯泡L1与L2的电阻之比为__________。10. （2023·常德）如图是两灯电流随电压变化的图像，两灯额定电压均为6V。若将两灯并联后接入电路，则干路电流最大为 ________A；若将两灯串联后接入电路，在保证电路安全的情况下，电源电压最大为 _____V。11. （2023·连云港）两个电阻串联在电路中，已知。通过两个电阻的电流的大小关系是______（选填“>”“=”或“<”），加在两个电阻两端的电压的大小关系是_______（选填“>”“=”或“<”）。12. （2023·达州）如图所示，电源电压为3V，闭合开关S后，电流表A的示数为0.54A，电流表A1的示数为0.2A，则通过小灯泡L1的电流为__________A，通过小灯泡L2的电流为__________A，电压表V的示数为__________V。13. （2023·泰州）如图甲所示电路，开关S1、S2闭合后两电流表的指针均指在同一位置，示数如图乙所示，则通过R1的电流为______A，两电阻之比R1∶R2=______；只断开开关S2，电流表A1的示数将______（变大／变小／不变）。1. （2023·广安）某科技兴趣小组为检测水流速度变化的情况，设计了检测水流速度变化的模拟电路。已知电源电压保持不变，是定值电阻，机翼状的探头始终浸没在水中，通过连杆带动滑动变阻器的滑片上下移动（注：水流速度越大，探头上下表面的压力差越大）。下列能实现水流速度越大，电表示数越大的电路图是（ ）。A. B. C. D. 2. （2023·安徽）将一根细金属丝置入柔性塑料中，可以制成用来检测物体形变的器件应变片，其结构如图1所示。将它接入图2所示的电路，电源电压不变，R为定值电阻。闭合开关S，当应变片随被检测物体发生拉伸形变时，塑料中的金属丝会被拉长变细，导致电阻变大，则电路中的（ ）。A. 电压表和电流表示数都变大 B. 电压表示数变小，电流表示数变大C. 电压表和电流表示数都变小 D. 电压表示数变大，电流表示数变小3. （2023·重庆A）将一个定值电阻接入图甲所示电路的虚线框处，并将一个电压表（图中未画出）并联在某段电路两端，闭合开关，移动滑片P，多次记录两电表示数；断开开关，只将定值电阻更换为小灯泡，再次获取数据并记录；将记录的数据绘制成如图乙所示的图象。下列分析正确的是（ ）。A. 电源电压为3.5V；B. 图象是用接入定值电阻时记录的数据绘制得到的；C. 定值电阻和灯泡两端的电压各为3.5V时，灯泡的电阻较大；D. 接入小灯泡后，将滑片P向右移动时，电压表的示数将变大4. （2023·南充）在综合实践活动课上，小龙同学设计了如图甲所示的模拟调光灯电路。电源电压恒定，R1为定值电阻。闭合开关S后，将滑动变阻器R2的滑片P由最右端向左移动，直至灯泡L正常发光。此过程中，电流表A的示数随两电压表V1、V2（电压表V2未画出）示数变化关系图像如图乙所示。小灯泡正常发光时的电阻为_________Ω；若R2的滑片可任意滑动，为了保证灯泡的安全，电路中至少再串联一个________Ω的电阻。5. （2023·广元）如图所示是课外活动时，同学们设计的电子身高测量仪的电路简图，绝缘板A与滑动变阻器的滑片P固定在一起，且同步上下移动。已知电源电压恒为20V，定值电阻，滑动变阻器的规格为“ 1A”，电压表的量程为0-15V，电流表的量程为0-3A．下表为接入电路的阻值与被测者身高的对应关系。某同学测得自己身高为165cm，测量时通过电流表的电流为___________A；为保证电路安全工作，此测量仪测量的身高最多不能超过___________cm。 身高1401451501551601651701751801851900102030405060708090100
