广东省广州市执信中学2023-2024学年九年级下学期开学物理试卷

这是一份广东省广州市执信中学2023-2024学年九年级下学期开学物理试卷，共22页。

A．一名初中生步行速度约为8m/s
B．一名普通初中生重力约为150N
C．一个普通鸡蛋质量约为45g
D．一支新铅笔长度约为0.8m
2．（3分）如图是加油站里常见的“静电释放器”（与大地相连），工人提油枪加油前，必须用手触摸静电释放器清除身体上的静电。下列说法中正确的是（ ）
A．静电释放器是由玻璃制成
B．人体通常情况下是绝缘体
C．人体与衣服摩擦可创造出电荷
D．静电释放过程是电子在转移
3．（3分）下列各项排列中，按照尺度的数量级由大到小排列的是（ ）
A．银河系、太阳系、地球、生物体、分子、原子核
B．太阳系、银河系、地球、生物体、原子核、分子
C．银河系、太阳系、地球、生物体、原子核、分子
D．太阳系、银河系、地球、生物体、分子、原子核
4．（3分）用“频闪摄影”可记录物体相隔同样时间的不同位置，如图所示是甲、乙两个网球运动时的频闪照片。甲相邻两位置距离相等，由照片可知（ ）
A．甲B．乙
C．甲、乙D．以上都不对
5．（3分）向前直线行驶的车内，小芳给小明连拍两张照片，窗外同一棵树如图所示（ ）
A．向西减速B．向西加速C．向东加速D．向东减速
（多选）6．（3分）如图所示的电路，下列分析正确的是（ ）
A．只闭合Sl时，L1发光、L2不发光
B．只闭合S2时，L1不发光、L2发光
C．闭合Sl、S2时，L1、L2并联，A2测L2电流
D．闭合Sl、S2时，L1、L2串联，A1、A2示数相等
7．（3分）小华利用图中的实验装置来探究“影响通电导体产生热量的因素”，下列说法正确的是（ ）
A．甲图实验装置是探究电热与电流的关系
B．两个实验装置都是通过观察两个U形管中液面的高度差来比较产生的电热的多少
C．甲图装置正常工作时，a管中液面上升比b快
D．乙图装置正常工作时，d管中液面上升比c快

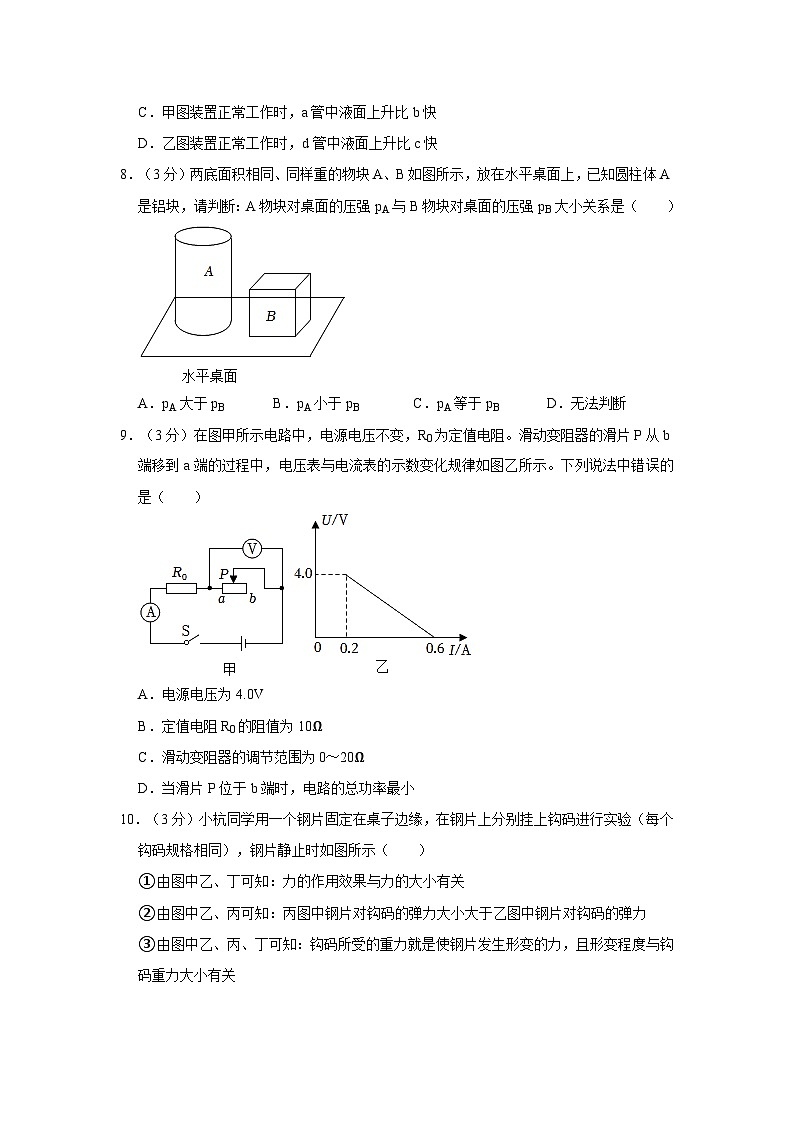

8．（3分）两底面积相同、同样重的物块A、B如图所示，放在水平桌面上，已知圆柱体A是铝块，请判断：A物块对桌面的压强pA与B物块对桌面的压强pB大小关系是（ ）
A．pA大于pBB．pA小于pBC．pA等于pBD．无法判断
9．（3分）在图甲所示电路中，电源电压不变，R0为定值电阻。滑动变阻器的滑片P从b端移到a端的过程中，电压表与电流表的示数变化规律如图乙所示。下列说法中错误的是（ ）
A．电源电压为4.0V
B．定值电阻R0的阻值为10Ω
C．滑动变阻器的调节范围为0～20Ω
D．当滑片P位于b端时，电路的总功率最小
10．（3分）小杭同学用一个钢片固定在桌子边缘，在钢片上分别挂上钩码进行实验（每个钩码规格相同），钢片静止时如图所示（ ）
①由图中乙、丁可知：力的作用效果与力的大小有关
②由图中乙、丙可知：丙图中钢片对钩码的弹力大小大于乙图中钢片对钩码的弹力
③由图中乙、丙、丁可知：钩码所受的重力就是使钢片发生形变的力，且形变程度与钩码重力大小有关
A．只有②是正确的B．只有①、②是正确的
C．只有②、③是正确的D．①、②、③都是不正确的
二、第二部分主观题（共60分）把答案写在答卷相应的空白处。
11．（2分）如图所示为某实验小组用铜片、锌片、水果和发光二极管组成的电路，二极管此时正在发光。二极管消耗的电能是由水果的 能转化而来。若想让二极管更亮，可将多个水果电池 （选填“串”或“并”）联接在电路中。
12．（2分）如图甲所示，在水平拉力F1作用下，装满沙子的盒子在水平面匀速运动。盒子倒去部分沙后放在水平B面，如图乙所示2（F2＝F1）的作用下盒子做匀速直线运动，则A面对盒子的摩擦力 B面对盒子的摩擦力（选填“大于”“等于”“小于”），水平A面比水平B面更 （选填“粗糙”、“光滑”）。
13．（4分）如图甲所示是由两个相同的滑轮安装成的滑轮组。利用该滑轮组提升重量为240N的物体所用的拉力为100N。物体和绳子自由端的路程﹣时间图像如图乙所示，不计绳重和摩擦，则绳子自由端移动的速度为 m/s，拉力的功率为 W，该滑轮组前两秒内的有用功大小为 J，滑轮组的机械效率为 。
14．（2分）如图所示，拉力F作用在杠杆上，请画出F的力臂l。
15．（8分）如图甲所示电路，闭合开关后，定值电阻R发热，已知R＝RL。
（1）请按图甲中的电路图连接图乙中的实物。
（2）A的示数 A1的示数，A1的示数 A2的示数。（均选填“＞”“＝”或“＜”）
（3）R与L的实际功率分别是PR、PL，则PR PL。（选填“＞”“＝”或“＜”）
16．（6分）（1）在同一水平桌面上的两个相同的容器中分别盛有A、B两种液体，液面相平，将两个完全相同的U形管压强计的探头分别放入液体中不同位置，如图所示，此时两探头上的橡皮膜所受液体压强分别为pA、pB，容器底所受液体压强分别为pA′、pB'，则pA pB，pA′ pB′（以上均选填“＞”“＝”或“＜”）；
（2）小明完成上述实验后与同学经过交流又设计了一个实验装置，如下左图所示，容器中间用隔板分成左右两部分，橡皮膜两侧压强不同时，其形状发生改变。若往隔板两侧分别加入两种不同的液体 （选填字母）。
17．（12分）如图，用数显推拉力计把物体A压入纯净水中，示数为3.4N，纯净水的密度是1×103kg/m3，g＝10N/kg。求：
（1）物体A受到的重力；
（2）请在方框中画出物体A受到的力的示意图，“•”表示物体A；
（3）物体A受到的浮力；
（4）物体A排开的水的重力。
18．（12分）如图所示，电源电压恒定不变，定值电阻R1阻值为24Ω，灯泡L标有“12V 12W”字样，当开关S断开，S1、S2闭合，滑动变阻器的滑片P移至最小值b端时，灯泡L正常发光1、S2同时闭合，滑动变阻器的滑片P滑到中点时，电流表的示数为0.9A（灯丝电阻不变）
（1）电源电压；
（2）滑动变阻器R2的最大阻值；
（3）当开关S、S1闭合，S2断开，求此时电路消耗的电功率。
19．（12分）小明用伏安法测量小灯泡的电阻，待测小灯泡L1的额定电压为2.5V。
（1）如图甲是小明连接的实物图，闭合开关后，移动滑动变阻器的滑片1不亮，经检查是有一根导线连接错误，请你在图甲中连接错误的导线上打×并补画出正确的连线。
（2）电路连接正确后，闭合开关，电压表示数如图乙所示，应将滑动变阻器的滑片向 移动（选填“A”或“B”）。
（3）小明进行了多次测量，将所得数据及发光情况填入下表，由表格可知小灯泡L1正常发光时的电阻为 （保留一位小数），在交流讨论过程中，小华发现该组有一次实验中的电流值是编造的。你认为是第 次。
（4）小明又在没有电流表可用的情况下，增加一个已知阻值为R0的定值电阻，设计了图丙电路测出了另一小灯泡L2的额定功率，若已知小灯泡L2的额定电压，则在方框 （选填1或2）接小灯泡L2；若已知小灯泡L2的额定电流，则在方框 （选填1或2）接小灯泡L2。
2023-2024学年广东省广州市执信中学九年级（下）开学物理试卷
参考答案与试题解析
一、第一部分客观题（共30分）以下1～10题为单项选择题，每题只有一个选项正确，每小题3分，合30分。

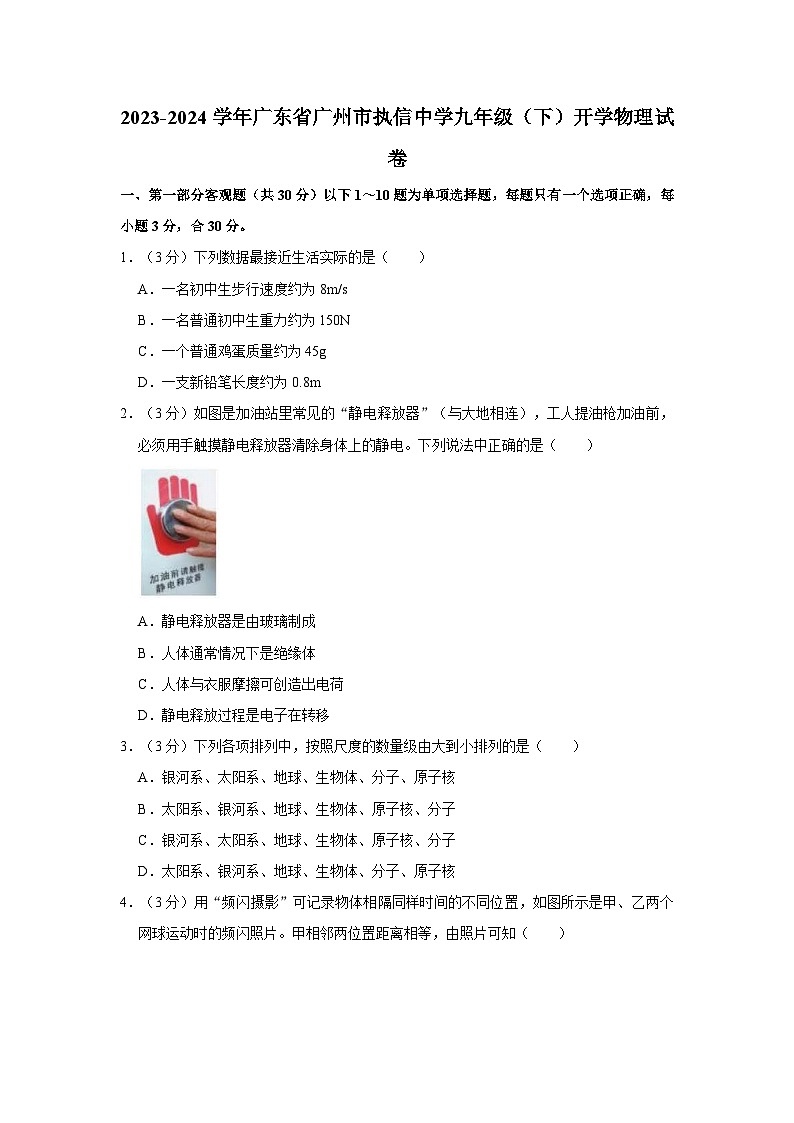

1．（3分）下列数据最接近生活实际的是（ ）
A．一名初中生步行速度约为8m/s
B．一名普通初中生重力约为150N
C．一个普通鸡蛋质量约为45g
D．一支新铅笔长度约为0.8m
【答案】C
【解答】解：A.一名初中生步行速度约为1.1m/s，故A不符合实际；
B.一名普通初中生重力约为500N，故B不符合实际；
C.一个普通鸡蛋质量约为45g，故C符合实际；
D.一支新铅笔长度约为18cm＝7.18m，故D不符合实际。
故选：C。
2．（3分）如图是加油站里常见的“静电释放器”（与大地相连），工人提油枪加油前，必须用手触摸静电释放器清除身体上的静电。下列说法中正确的是（ ）
A．静电释放器是由玻璃制成
B．人体通常情况下是绝缘体
C．人体与衣服摩擦可创造出电荷
D．静电释放过程是电子在转移
【答案】D
【解答】解；A、静电释放器是由导体制成的，故A错误；
B、人体通常情况下是导体；
C、人体与衣服摩擦起电是电子的转移；
D、静电释放过程是电子在转移。
故选：D。
3．（3分）下列各项排列中，按照尺度的数量级由大到小排列的是（ ）
A．银河系、太阳系、地球、生物体、分子、原子核
B．太阳系、银河系、地球、生物体、原子核、分子
C．银河系、太阳系、地球、生物体、原子核、分子
D．太阳系、银河系、地球、生物体、分子、原子核
【答案】A
【解答】解：银河系、太阳系、生物体、原子核按照尺度的数量级由大到小排列的顺序是：银河系、地球、分子，故A正确。
故选：A。

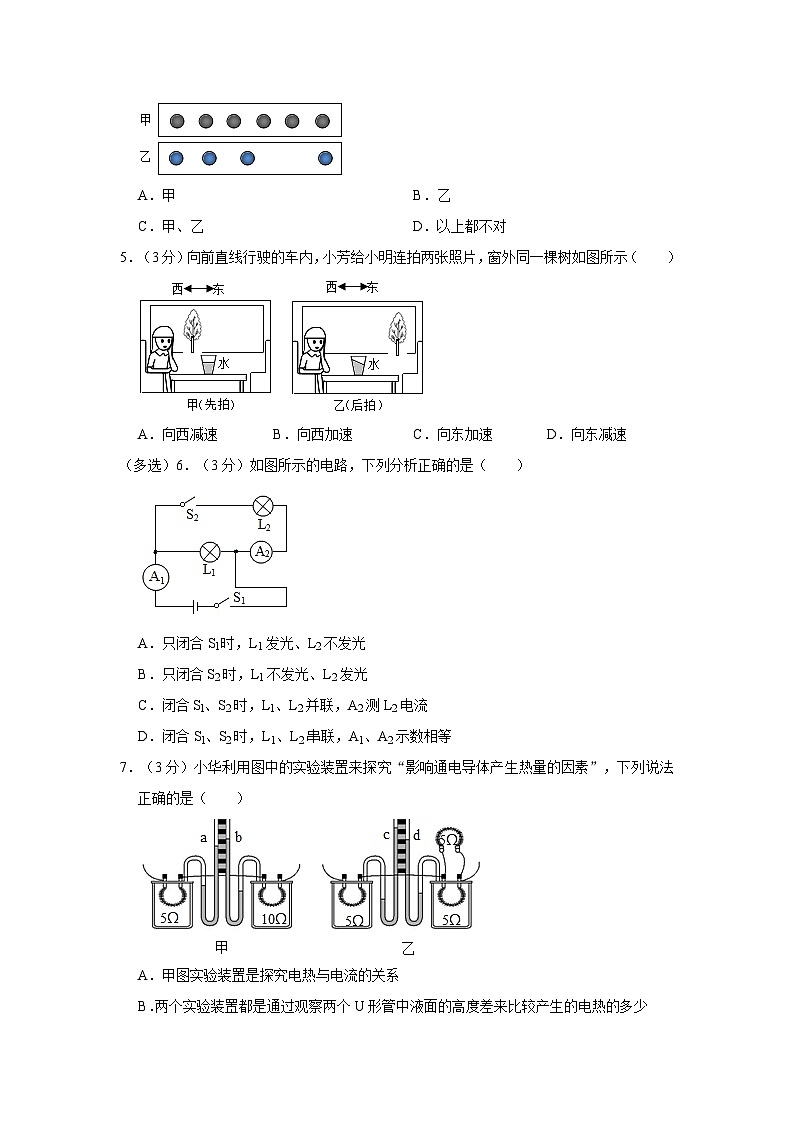

4．（3分）用“频闪摄影”可记录物体相隔同样时间的不同位置，如图所示是甲、乙两个网球运动时的频闪照片。甲相邻两位置距离相等，由照片可知（ ）
A．甲B．乙
C．甲、乙D．以上都不对
【答案】A
【解答】解：频闪照相两个球的图象之间时间间隔相同，根据v＝知，小球图象间的间隔相同；乙图象，说明该小球速度越来越快，BCD错误。
故答案为：A。
5．（3分）向前直线行驶的车内，小芳给小明连拍两张照片，窗外同一棵树如图所示（ ）
A．向西减速B．向西加速C．向东加速D．向东减速
【答案】A
【解答】解：由图可知，以树为参照物，所以车是向西行驶的
杯子中的水原来随车一起向西运动，当车突然减速时，所以水被杯壁挡住、右低。
故选：A。
（多选）6．（3分）如图所示的电路，下列分析正确的是（ ）
A．只闭合Sl时，L1发光、L2不发光
B．只闭合S2时，L1不发光、L2发光
C．闭合Sl、S2时，L1、L2并联，A2测L2电流
D．闭合Sl、S2时，L1、L2串联，A1、A2示数相等
【答案】AC
【解答】解：A、只闭合Sl时，电路中只有L1发光，是一个简单电路，L2不发光，处于断路状态；
B、只闭合S7时，整个电路处于断路状态1不发光、L2也不发光，故B错误；
C、闭合Sl、S2时，电流有两条路径1、L2并联，A8与灯L2串联，所以测L2电流，故C正确；
D、由C的解析可知l、S2时，L1、L2并联，A8、A2这两只电表分别在干路和支路，所以示数不相等。
故选：AC。
7．（3分）小华利用图中的实验装置来探究“影响通电导体产生热量的因素”，下列说法正确的是（ ）
A．甲图实验装置是探究电热与电流的关系
B．两个实验装置都是通过观察两个U形管中液面的高度差来比较产生的电热的多少
C．甲图装置正常工作时，a管中液面上升比b快
D．乙图装置正常工作时，d管中液面上升比c快
【答案】B
【解答】解：A、甲实验中，则通过电阻丝的电流和通电时间相同，所以探究的是电热与电阻的关系；
B、电流通过导体产生热量使得容器中的空气受热膨胀，故虽然热量的多少不能直接观察，故B正确；
C、甲实验两电阻丝串联，闭合开关后，由焦耳定律Q＝I2Rt可知，右侧电阻产生热量多，气体压强大，故C错误；
D、乙实验中，再与左侧5欧的电阻丝串联，右侧两电阻并联后和左侧电阻串联，由焦耳定律Q＝I4Rt可知，左侧电阻产生热量多，气体压强大，故D错误。
故选：B。
8．（3分）两底面积相同、同样重的物块A、B如图所示，放在水平桌面上，已知圆柱体A是铝块，请判断：A物块对桌面的压强pA与B物块对桌面的压强pB大小关系是（ ）
A．pA大于pBB．pA小于pBC．pA等于pBD．无法判断
【答案】C
【解答】解：两底面积相同、同样重的物块A，由p＝A等于B物块对桌面的压强pB，即pA等于pB，故C正确。
故选：C。
9．（3分）在图甲所示电路中，电源电压不变，R0为定值电阻。滑动变阻器的滑片P从b端移到a端的过程中，电压表与电流表的示数变化规律如图乙所示。下列说法中错误的是（ ）
A．电源电压为4.0V
B．定值电阻R0的阻值为10Ω
C．滑动变阻器的调节范围为0～20Ω
D．当滑片P位于b端时，电路的总功率最小
【答案】A
【解答】解：AB\由图甲可知，R0与滑动变阻器串联，电压表测滑动变阻器两端的电压。
当滑动变阻器接入电路中的电阻为0时，电压表示数为2，电路为R0的简单电路，
由图乙可知，此时电路中电流：I最大＝0.6A，则根据I＝
电源电压：U＝I最大R0＝0.7A×R0﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣①
由图乙可知，当电流I最小＝0.6A，电压表示数U滑大＝4V，根据I＝
电源电压：U＝I最小R0+U滑大＝6.2A×R0+3V﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣②
由①②可得，U＝6V，R0＝10Ω，故A错误；
C、当滑片P位于b端时，电路中的电流最小可得：
滑动变阻器的最大阻值：R最大＝＝＝20Ω，
所以，滑动变阻器的调节范围为5～20Ω；
D、当滑片P位于b端时，根据P＝UI可知电路的总功率最小。
故选：A。
10．（3分）小杭同学用一个钢片固定在桌子边缘，在钢片上分别挂上钩码进行实验（每个钩码规格相同），钢片静止时如图所示（ ）
①由图中乙、丁可知：力的作用效果与力的大小有关
②由图中乙、丙可知：丙图中钢片对钩码的弹力大小大于乙图中钢片对钩码的弹力
③由图中乙、丙、丁可知：钩码所受的重力就是使钢片发生形变的力，且形变程度与钩码重力大小有关
A．只有②是正确的B．只有①、②是正确的
C．只有②、③是正确的D．①、②、③都是不正确的
【答案】A
【解答】解：由图中乙、丁可知，所以无法得出力的作用效果与力的大小有关的结论；
由图中乙、丙可知，作用点不同，所以由乙，力的作用效果和力的作用点有关；
由图中丙、丁可知，钢片发生形变，钢片形变越明显，但使钢片发生形变的力是钩码对钢片的拉力，故③错误；
综上所述，只有②是正确的。
故选：A。
二、第二部分主观题（共60分）把答案写在答卷相应的空白处。
11．（2分）如图所示为某实验小组用铜片、锌片、水果和发光二极管组成的电路，二极管此时正在发光。二极管消耗的电能是由水果的 化学 能转化而来。若想让二极管更亮，可将多个水果电池 串 （选填“串”或“并”）联接在电路中。
【答案】化学；串。
【解答】解：（1）水果电池和干电池、蓄电池类似；
（2）将多个水果串联在电路中，可增大电压。
故答案为：化学；串。
12．（2分）如图甲所示，在水平拉力F1作用下，装满沙子的盒子在水平面匀速运动。盒子倒去部分沙后放在水平B面，如图乙所示2（F2＝F1）的作用下盒子做匀速直线运动，则A面对盒子的摩擦力 等于 B面对盒子的摩擦力（选填“大于”“等于”“小于”），水平A面比水平B面更 光滑 （选填“粗糙”、“光滑”）。
【答案】等于；光滑。
【解答】解：盒子倒去部分沙后放在水平B面，在水平拉力F2的作用下盒子做匀速直线运动，此时盒子受到的拉力和滑动摩擦力是一对平衡力，由于F2＝F7，则A面对盒子的摩擦力等于B面对盒子的摩擦力；
滑动摩擦力的大小与压力大小、接触面的粗糙程度有关，水平A面与水平B面受到的摩擦力大小相等。
故答案为：等于；光滑。
13．（4分）如图甲所示是由两个相同的滑轮安装成的滑轮组。利用该滑轮组提升重量为240N的物体所用的拉力为100N。物体和绳子自由端的路程﹣时间图像如图乙所示，不计绳重和摩擦，则绳子自由端移动的速度为 1.5 m/s，拉力的功率为 150 W，该滑轮组前两秒内的有用功大小为 240 J，滑轮组的机械效率为 80% 。
【答案】1.5；150；240；80%。
【解答】解：绳子自由端移动的速度：
v＝＝＝5.5m/s；
拉力的做功功率：
P＝＝＝Fv＝100N×1.4m/s＝150W；
由图可知，n＝3，
2s内自由端移动的距离为：
s'＝vt'＝2.5m/s×2s＝2m，
2s内物体上升的高度为：
h＝＝＝1m，
2s内有用功大小为：
W有＝Gh＝240N×4m＝240J；
2s内总功大小为：
W总＝Fs'＝100N×3m＝300J，
则滑轮组的机械效率为：
η＝＝×100%＝80%。
故答案为：8.5；150；80%。
14．（2分）如图所示，拉力F作用在杠杆上，请画出F的力臂l。
【答案】见解答
【解答】解：过支点O作出力F作用线的方向延长线的垂线段，即为F的力臂L
15．（8分）如图甲所示电路，闭合开关后，定值电阻R发热，已知R＝RL。
（1）请按图甲中的电路图连接图乙中的实物。
（2）A的示数 ＝ A1的示数，A1的示数 ＝ A2的示数。（均选填“＞”“＝”或“＜”）
（3）R与L的实际功率分别是PR、PL，则PR ＝ PL。（选填“＞”“＝”或“＜”）
【答案】（1）见解答图；（2）＝；＝；（3）＝
【解答】解：（1）由电路图可知，电流从电源正极出发经电流表A、定值电阻R1、灯泡L、电流表A2回负极，如图所示：
（2）由电路图可知，定值电阻和灯泡串联，所以A的示数等于A8的示数，A1的示数等于A2的示数；
（3）已知R＝RL，串联电路中电流处处相等，由P＝I8R可知，定值电阻R的功率大R＝PL。
故答案为：（1）见解答图；（2）＝；＝。
16．（6分）（1）在同一水平桌面上的两个相同的容器中分别盛有A、B两种液体，液面相平，将两个完全相同的U形管压强计的探头分别放入液体中不同位置，如图所示，此时两探头上的橡皮膜所受液体压强分别为pA、pB，容器底所受液体压强分别为pA′、pB'，则pA ＝ pB，pA′ ＜ pB′（以上均选填“＞”“＝”或“＜”）；
（2）小明完成上述实验后与同学经过交流又设计了一个实验装置，如下左图所示，容器中间用隔板分成左右两部分，橡皮膜两侧压强不同时，其形状发生改变。若往隔板两侧分别加入两种不同的液体 D （选填字母）。
【答案】（1）＝；＜；（2）D。
【解答】解：（1）U形管内液面的高度差相同，说明此时两橡皮膜所受液体压强相同A＝pB；
两容器内液面相平，甲液体中金属盒的深度大A＜ρB，
由图知甲、乙的液面相平A＜ρB，根据液体压强计算公式p＝ρgh可知：pA′＜pB′；
（2）A、橡皮膜向右凸，根据p＝ρgh、右两种液体的深度相同，A不符合题意；
B、橡皮膜向右凸，根据p＝ρgh，故可知左侧液体的密度大；
C橡皮膜是平的，说明左侧，根据p＝ρgh，故可知左侧液体的密度大；
D橡皮膜向左凸，说明右侧液体产生压强大，因橡皮膜处在右侧液体的深度大，D符合题意；
故选：D。
故答案为：（1）＝；＜；（2）D。
17．（12分）如图，用数显推拉力计把物体A压入纯净水中，示数为3.4N，纯净水的密度是1×103kg/m3，g＝10N/kg。求：
（1）物体A受到的重力；
（2）请在方框中画出物体A受到的力的示意图，“•”表示物体A；
（3）物体A受到的浮力；
（4）物体A排开的水的重力。
【答案】（1）物体A受到的重力是0.6N；
（2）物体A受到的力的示意图如上图；
（3）物体A受到的浮力是4N；
（4）物体排开水的重力为4N
【解答】解：（1）物体A的质量为0.06kg，
所以物体A的重力：G＝mg＝0.06kg×10N/kg＝7.6N。
（2）物体A受到竖直向下的重力、竖直向下的推力，推力大于重力。
；
（3）物体A受到竖直向下的重力0.2N、竖直向下的推力3.4N，这三个力是平衡力，
根据平衡力条件得，F浮＝G+F推，
所以，F浮＝4.6N+3.3N＝4N。
（4）浸在液体的物体受到的浮力等于物体排开液体的重力，
所以物体A排开水的重力为：G排＝F浮＝4N。
答：（1）物体A受到的重力是2.6N；
（2）物体A受到的力的示意图如上图；
（3）物体A受到的浮力是4N；
（4）物体排开水的重力为6N。
18．（12分）如图所示，电源电压恒定不变，定值电阻R1阻值为24Ω，灯泡L标有“12V 12W”字样，当开关S断开，S1、S2闭合，滑动变阻器的滑片P移至最小值b端时，灯泡L正常发光1、S2同时闭合，滑动变阻器的滑片P滑到中点时，电流表的示数为0.9A（灯丝电阻不变）
（1）电源电压；
（2）滑动变阻器R2的最大阻值；
（3）当开关S、S1闭合，S2断开，求此时电路消耗的电功率。
【答案】（1）电源电压为12V；
（2）滑动变阻器R2的最大阻值为60Ω；
（3）当开关S、S1断开，S2闭合，电路消耗的电功率为6W。
【解答】解：（1）当开关S断开，S1、S2闭合，滑动变阻器的滑片P移至最小值b端时，R2被短路，电路中只有L；
此时灯泡L正常发光，则电源电压为：U＝UL＝12V；
（2）当开关S、S1、S2同时闭合，滑动变阻器的滑片P滑到中点时，此时电路为R4和滑动变阻器的并联电路，电流表测干路的电流；
已知R1＝24Ω，由欧姆定律可知通过R1的电流：I8＝＝＝0.4A；
已知此时电流表的示数为0.9A，即干路的电流I＝2.9A，
由并联电路的电流特点可知通过滑动变阻器的电流：IP＝I﹣I1＝3.9A﹣0.4A＝0.4A，
由I＝可知此时滑动变阻器接入电路的阻值：R中＝＝＝30Ω，
则滑动变阻器的最大阻值：R2＝8R中＝2×30Ω＝60Ω；
（3）当开关S、S1断开，S5闭合，该电路为R1的简单电路，电流表测电路中的电流，
电路消耗的功率P＝＝＝6W。
答：（1）电源电压为12V；
（2）滑动变阻器R2的最大阻值为60Ω；
（3）当开关S、S1断开，S2闭合，电路消耗的电功率为5W。
19．（12分）小明用伏安法测量小灯泡的电阻，待测小灯泡L1的额定电压为2.5V。
（1）如图甲是小明连接的实物图，闭合开关后，移动滑动变阻器的滑片1不亮，经检查是有一根导线连接错误，请你在图甲中连接错误的导线上打×并补画出正确的连线。
（2）电路连接正确后，闭合开关，电压表示数如图乙所示，应将滑动变阻器的滑片向 A 移动（选填“A”或“B”）。
（3）小明进行了多次测量，将所得数据及发光情况填入下表，由表格可知小灯泡L1正常发光时的电阻为 8.3 （保留一位小数），在交流讨论过程中，小华发现该组有一次实验中的电流值是编造的。你认为是第 3 次。
（4）小明又在没有电流表可用的情况下，增加一个已知阻值为R0的定值电阻，设计了图丙电路测出了另一小灯泡L2的额定功率，若已知小灯泡L2的额定电压，则在方框 2 （选填1或2）接小灯泡L2；若已知小灯泡L2的额定电流，则在方框 1 （选填1或2）接小灯泡L2。
【答案】（1）见解析中的图；（2）A；（3）8.3；3；（4）2；1。
【解答】解：（1）由甲图知，滑动变阻器与灯泡并联了，应将滑动变阻器与灯泡串联，改正后如下图所示：；
（2）灯在额定电压下正常发光，图乙中电压选用小量程，示数为2.1V，应增大灯的电压，应减小变阻器的电压，应减小变阻器连入电路中的电阻大小，直到电压表示数为额定电压8.5V；
（3）由表格中的数据可知，灯的电压为2.2V时，由欧姆定律可知小灯泡L正常发光时的电阻为：
RL＝＝≈8.7Ω，第11＝＝≈7.2Ω；R3＝＝＝6Ω；
因灯的电阻随温度的升高而变大，故第7次电流值是编造的；
（4）若已知小灯泡L2的额定电压，根据上面的分析2、方框3接定值电阻；
实验步骤：将S1打到a，先将电压表与灯L2并联，通过移动滑片的位置7的电压为额定电压，灯L2正常发光；保持滑片位置不动，使电压表测灯与定值电阻的总电压，灯L2仍正常工作，根据串联电路电压的规律，由欧姆定律可求出灯L6的额定电流，根据P＝UI可求出灯L2的额定功率；
若已知小灯泡L2的额定电流，则在方框4接小灯泡L2、方框2接定值电阻；
实验步骤：将S3打到a，先将电压表与定值电阻R0并联，通过移动滑片的位置2的额定电流与定值电阻R8的乘积，灯L2与R0串联，此时灯L8正常发光；保持滑片位置不动，使电压表测灯与定值电阻的总电压，灯L2仍正常工作，根据串联电路电压的规律2的额定电压，根据P＝UI可求出灯L6的额定功率。
故答案为：（1）见解析中的图；（2）A；3；（4）2；6。
