05-专项素养综合全练(五) 识图分析--济南版初中生物七年级下册同步练习

这是一份05-专项素养综合全练(五) 识图分析--济南版初中生物七年级下册同步练习，共7页。

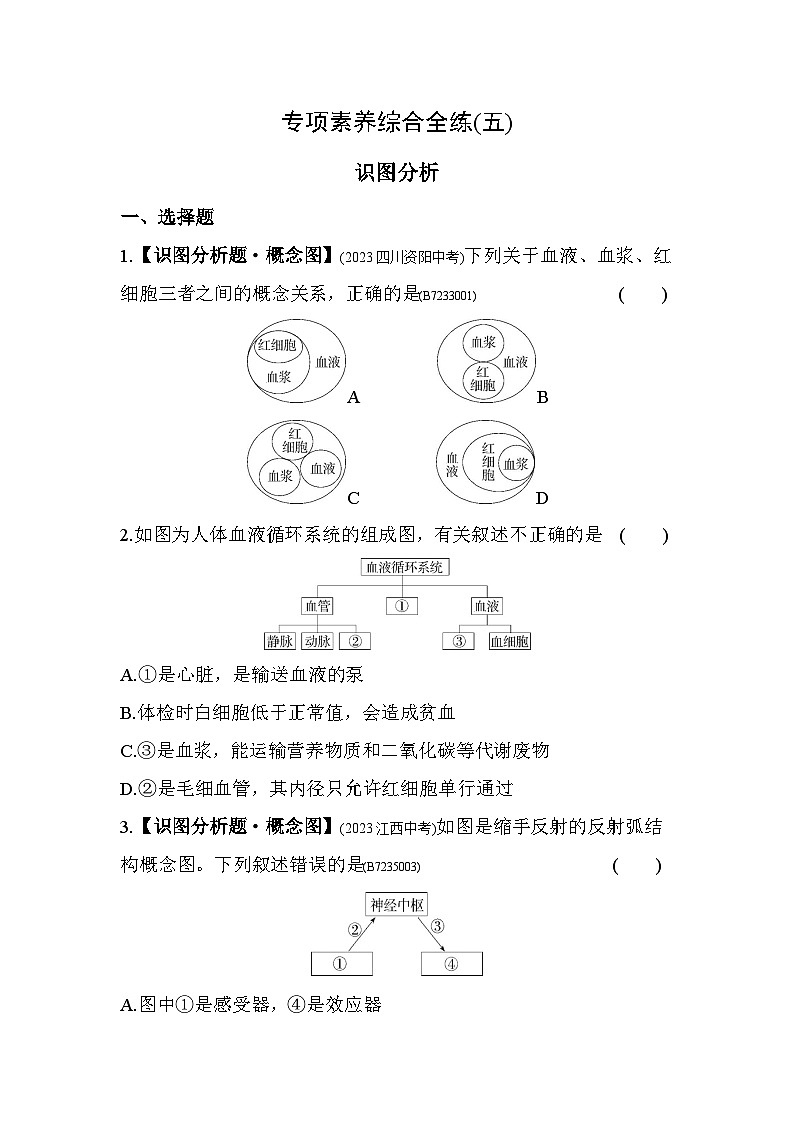

专项素养综合全练(五)识图分析一、选择题1.【识图分析题·概念图】(2023四川资阳中考)下列关于血液、血浆、红细胞三者之间的概念关系，正确的是(B7233001) (　　)A　　　　BC　　　　D2.如图为人体血液循环系统的组成图，有关叙述不正确的是 (　　)A.①是心脏，是输送血液的泵B.体检时白细胞低于正常值，会造成贫血C.③是血浆，能运输营养物质和二氧化碳等代谢废物D.②是毛细血管，其内径只允许红细胞单行通过3.【识图分析题·概念图】(2023江西中考)如图是缩手反射的反射弧结构概念图。下列叙述错误的是(B7235003) (　　)A.图中①是感受器，④是效应器B.缩手反射属于条件反射C.缩手反射的神经中枢在脊髓中D.如果③受损，则该反射不能完成4.(2023江苏淮安期中)概念图能清晰呈现知识间内在的联系，是提高我们学习质量的重要工具。如图是特异性免疫的概念图，图中①、②表示的是(B7236001) (　　)A.①抗体、②抗原　　　　B.①抗原、②抗体C.①皮肤、②黏膜　　　　D.①杀菌物质、②抗原5.(2023江苏徐州期末)下列有关神经元的叙述正确的是 (　　)A.①是树突，④是轴突B.②密集的部位色泽白亮，叫做白质C.③可表示一条神经，外面包裹着髓鞘D.神经元的功能是接受刺激，产生并传导神经冲动6.【识图分析题·模式图】(2023湖南怀化中考)如图为缩手反射及痛觉形成的过程示意图。下列说法中，正确的是(B7235003) (　　)A.被针刺后先感觉到疼痛后缩手B.被针刺后产生痛觉的部位是⑤C.缩手反射的传导途径是⑤→④→③→②→①D.若⑥受损，能发生缩手反射，也能产生痛觉二、非选择题7.(2023山东山亭期中)图一为呼吸系统模式图，图二为人体在平静呼吸时胸廓容积变化示意图，图三为人体内部分生理过程示意图(其中A、B、C表示物质，①②表示过程)。请据图回答： 图一 图二图三(1)图一中既属于消化系统又属于呼吸系统的器官是[　]　　　　。(2)当图一中的⑦收缩时，其顶部会　　　　，对应图二所示曲线中的　　　　段，此时肺内气压　　　　大气压。 (3)图三中的B指的是　 　　　　，最终在　　 　　　处被利用。(4)图三中的过程②称为　　　　，食物所含的六类主要营养物质中，不经过过程①的有机物是　　　　。 8.(2023山东青岛期中)如图1是某同学绘制的人体生理过程流程图，其中A、B分别表示吸气和呼气，M、N分别表示人体某器官，图2是心脏工作过程中某阶段的示意图。请回答下列问题： 图1 图2(1)人体血液循环包括体循环和肺循环两部分。图2中肺循环的起点是[　]　　　；体循环的终点是[　]　　　　。 (2)图1中，当血液流经人体器官N后，血液中的葡萄糖、氨基酸等物质的含量增多，则器官N可能是　　　　；流过器官M后血液的变化是　　　　　　　　　　　。 (3)若器官N中出现炎症，则血液中的　　 　(填血细胞名称)会变形穿过毛细血管壁，吞噬侵入的病菌，起到防御疾病的作用。 (4)为治疗器官N中的炎症，通过上肢静脉注射药物，该药物经过心脏各腔的先后顺序　　　　　　　　　　　(用图2中的序号和箭头表示)。 (5)图2中心房和心室所处的状态分别是　　　　，这时瓣膜的状态能够保证血液的流动方向是　　　　　(填写文字)。 答案全解全析一、选择题1.B　血液和血浆之间、血液和红细胞之间属于包含关系，血浆和红细胞之间是并列关系，B正确。2.B　①是心脏，是血液循环的动力器官，A正确；红细胞的数量若低于正常值，会造成贫血，B错误；③血浆的主要功能是运载血细胞，运输营养物质和二氧化碳等代谢废物，C正确；②是毛细血管，其管腔很细，只允许红细胞单行通过，D正确。3.B　图中①是感受器，②是传入神经，③是传出神经，④是效应器，A正确；缩手反射是人生来就有的反射活动，神经中枢在脊髓，属于非条件反射，B错误，C正确；反射必须通过反射弧来完成，缺少任何一个环节反射活动都不能完成，如③传出神经受损，反射弧不完整，则该反射不能完成，D正确。4.B　病原体侵入人体以后，能够刺激淋巴细胞产生一种抵抗该病原体的特殊蛋白质——抗体，引起人体产生抗体的物质叫抗原。因此，图中①抗原刺激淋巴细胞产生②抗体。5.D　图中①是树突，②是胞体，③是轴突，④是神经末梢，A错误；神经元②胞体密集的部位，色泽灰暗，叫做灰质，B错误；神经纤维由③轴突或长的树突及套在外面的髓鞘组成，许多神经纤维集结成束，外面包着结缔组织膜，构成一条神经，C错误；神经元的功能是接受刺激，产生并传导神经冲动，D正确。6.C　缩手反射的神经中枢在脊髓，痛觉产生的部位是大脑皮层的躯体感觉中枢，故神经冲动必须经过上行的神经纤维传导到大脑才能产生痛觉，被针刺后先缩手后感觉到疼痛，A、B错误；缩手反射的传导途径是：⑤感受器→④传入神经→③神经中枢→②传出神经→①效应器，C正确；若⑥上行的神经纤维受损，神经冲动无法传到大脑皮层，则不能产生痛觉，但由于反射弧完整，能发生缩手反射，D错误。二、非选择题7.(1)②　咽　(2)下降　ab　低于　(3)氧气　组织细胞　(4)吸收　维生素解析　(2)图一中的⑦膈肌收缩时，膈顶部下降，使胸廓的上下径增大。胸廓扩大，肺随着扩张，肺的容积增大，肺内气压下降，此时肺内气压低于大气压，外界空气就通过呼吸道进入肺，完成吸气动作，对应图二所示曲线中的ab段。(3)图三中肺泡与血液之间进行气体交换，氧气扩散进入血液，所以B指的是氧气，最终在组织细胞处被利用。(4)营养物质通过消化道壁进入循环系统的过程，叫做吸收，所以图三中②过程称为吸收，①过程称为消化。食物中的维生素、水和无机盐等小分子的营养物质可以被人体直接吸收利用。因此，食物所含的六类主要营养物质中，不经过消化就被吸收的有机物是维生素。8.(1)⑦　右心室　⑤　右心房　(2)小肠　由静脉血变成动脉血　(3)白细胞　(4)⑤→⑦→⑥→⑧　(5)舒张、收缩　由心室流向动脉解析　(1)肺循环的起点是⑦右心室，体循环的终点是⑤右心房。(2)小肠是消化和吸收的主要场所，当血液流经人体器官N后，血液中的葡萄糖、氨基酸等物质的含量增多，则器官N可能是小肠。流过器官M肺后，氧气进入血液，血液中的二氧化碳扩散到肺泡，血液的变化是由静脉血变成动脉血。(3)白细胞有防御疾病的功能，当人体有炎症时，它的数量会上升。因此，若器官N中出现炎症，则血液中的白细胞会变形穿过毛细血管壁，吞噬侵入的病菌，起到防御疾病的作用。(4)为治疗器官N中的炎症，通过上肢静脉注射药物，药物的运输途径是：上腔静脉→⑤右心房→⑦右心室→肺动脉→肺部毛细血管网→肺静脉→⑥左心房→⑧左心室→主动脉→各级动脉→病灶。(5)图2中心房处于舒张状态，房室瓣关闭；心室处于收缩状态，动脉瓣打开，血液由心室流向动脉。
