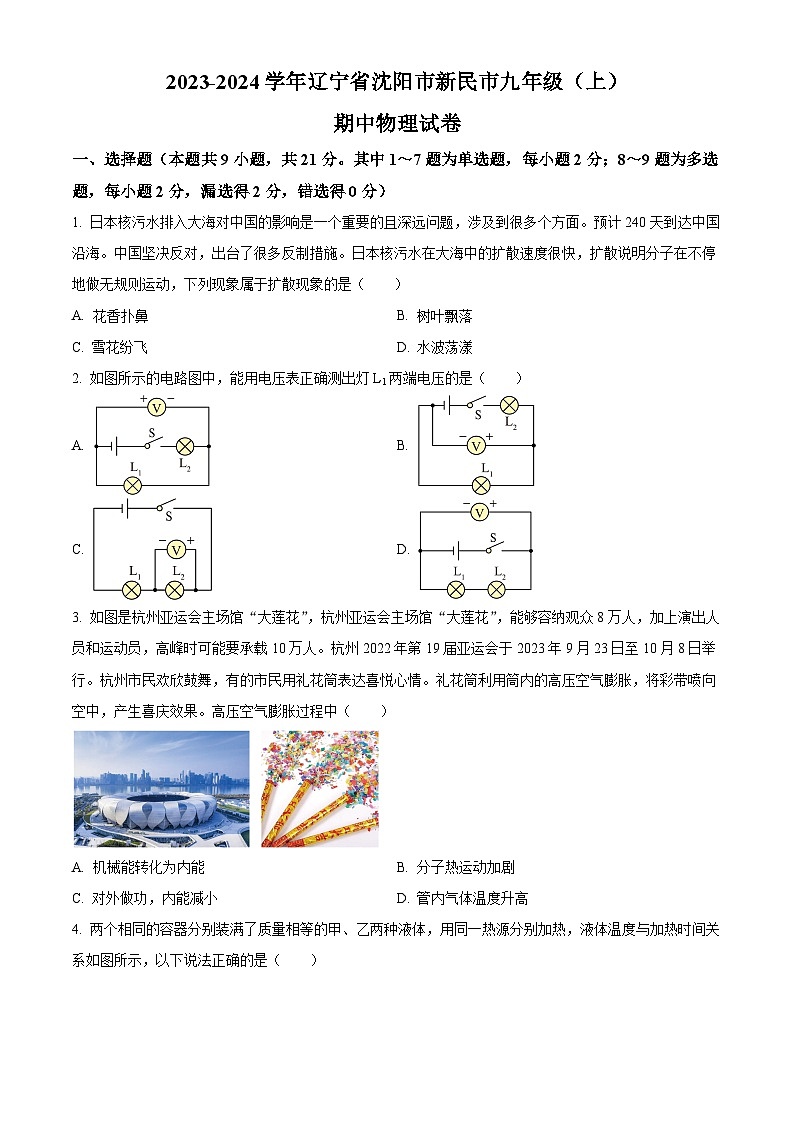

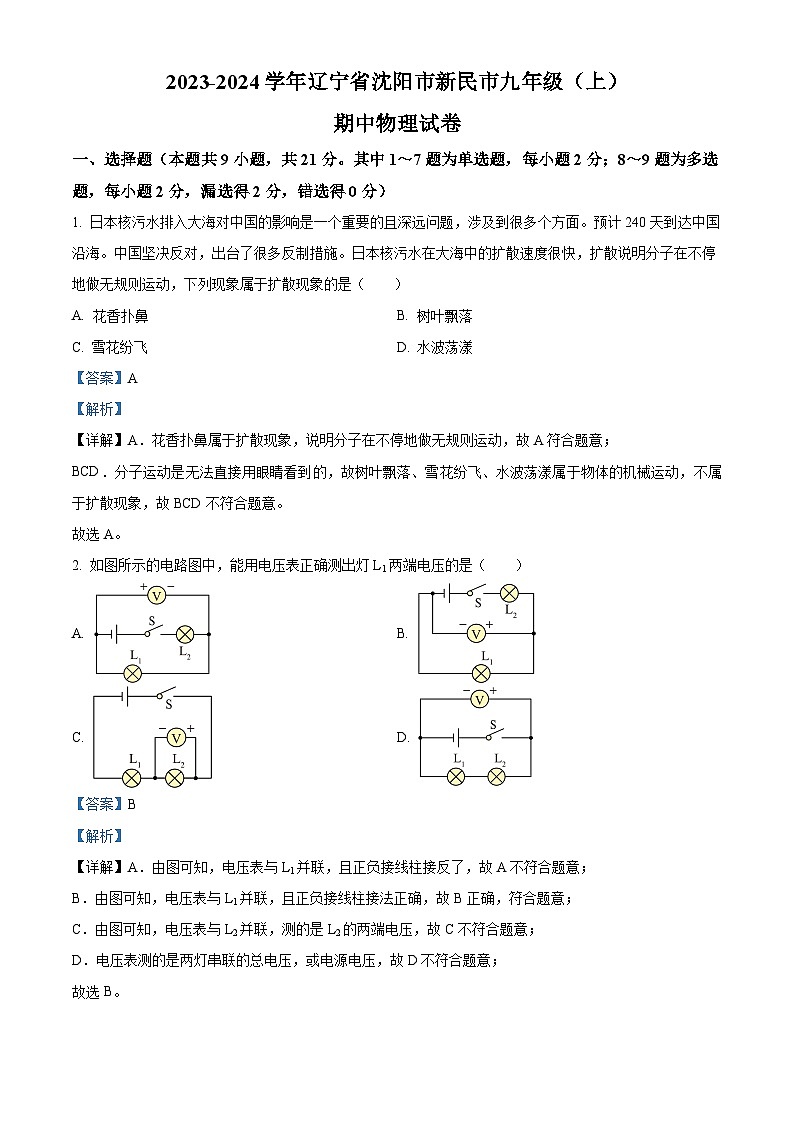

    一、选择题(本题共9小题,共21分。其中1~7题为单选题,每小题2分;8~9题为多选题,每小题2分,漏选得2分,错选得0分)
    1. 日本核污水排入大海对中国的影响是一个重要的且深远问题,涉及到很多个方面。预计240天到达中国沿海。中国坚决反对,出台了很多反制措施。日本核污水在大海中的扩散速度很快,扩散说明分子在不停地做无规则运动,下列现象属于扩散现象的是( )
    A. 花香扑鼻B. 树叶飘落
    C. 雪花纷飞D. 水波荡漾
    【答案】A
    【解析】
    【详解】A.花香扑鼻属于扩散现象,说明分子在不停地做无规则运动,故A符合题意;
    BCD.分子运动是无法直接用眼睛看到的,故树叶飘落、雪花纷飞、水波荡漾属于物体的机械运动,不属于扩散现象,故BCD不符合题意。
    故选A。
    2. 如图所示的电路图中,能用电压表正确测出灯L1两端电压的是( )
    A. B.
    C. D.
    【答案】B
    【解析】
    【详解】A.由图可知,电压表与L1并联,且正负接线柱接反了,故A不符合题意;
    B.由图可知,电压表与L1并联,且正负接线柱接法正确,故B正确,符合题意;
    C.由图可知,电压表与L2并联,测的是L2的两端电压,故C不符合题意;
    D.电压表测的是两灯串联的总电压,或电源电压,故D不符合题意;
    故选B。

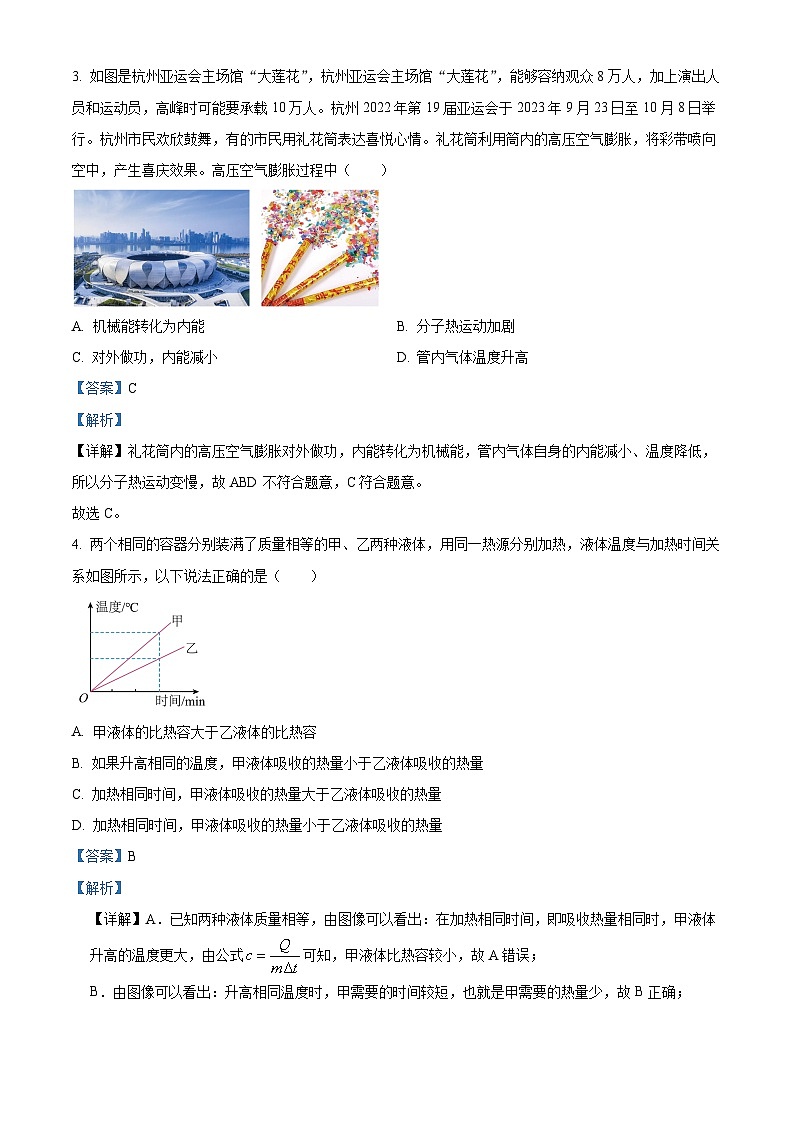

    3. 如图是杭州亚运会主场馆“大莲花”,杭州亚运会主场馆“大莲花”,能够容纳观众8万人,加上演出人员和运动员,高峰时可能要承载10万人。杭州2022年第19届亚运会于2023年9月23日至10月8日举行。杭州市民欢欣鼓舞,有的市民用礼花筒表达喜悦心情。礼花筒利用筒内的高压空气膨胀,将彩带喷向空中,产生喜庆效果。高压空气膨胀过程中( )
    A. 机械能转化为内能B. 分子热运动加剧
    C. 对外做功,内能减小D. 管内气体温度升高
    【答案】C
    【解析】
    【详解】礼花筒内的高压空气膨胀对外做功,内能转化为机械能,管内气体自身的内能减小、温度降低,所以分子热运动变慢,故ABD不符合题意,C符合题意。
    故选C。

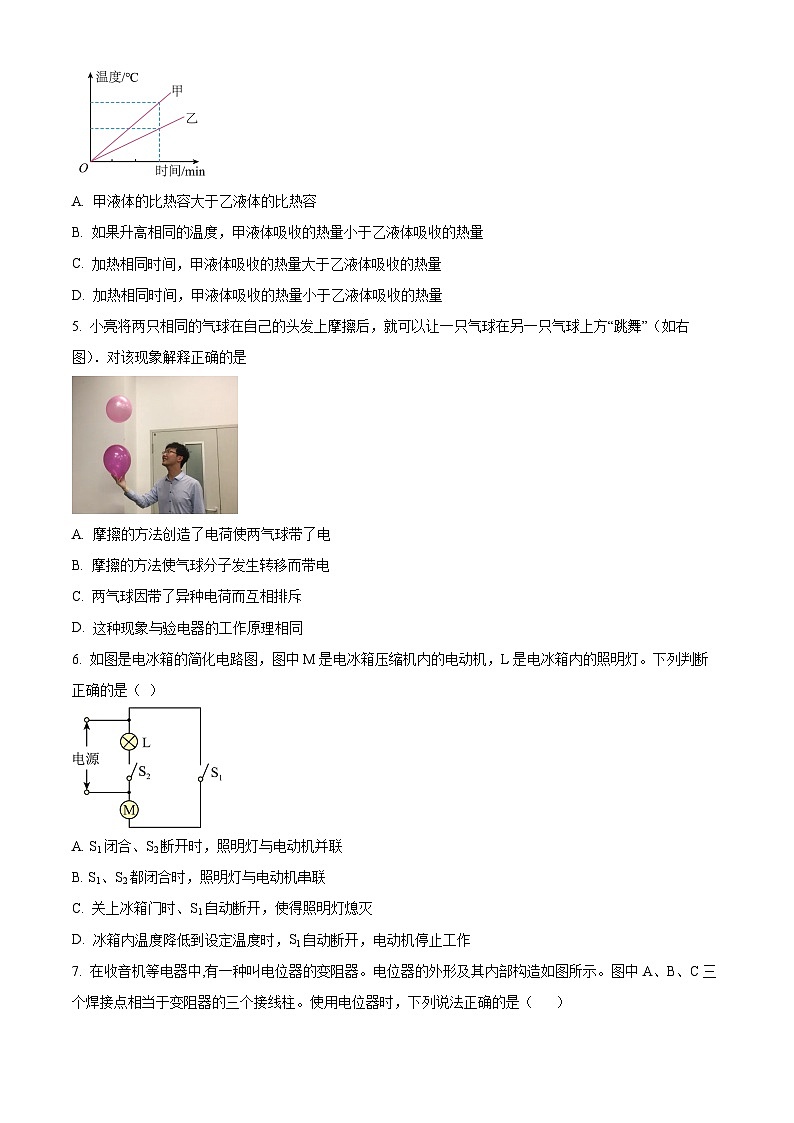

    4. 两个相同的容器分别装满了质量相等的甲、乙两种液体,用同一热源分别加热,液体温度与加热时间关系如图所示,以下说法正确的是( )
    A. 甲液体的比热容大于乙液体的比热容
    B. 如果升高相同的温度,甲液体吸收的热量小于乙液体吸收的热量
    C. 加热相同时间,甲液体吸收的热量大于乙液体吸收的热量
    D. 加热相同时间,甲液体吸收的热量小于乙液体吸收的热量
    【答案】B
    【解析】
    【详解】A.已知两种液体质量相等,由图像可以看出:在加热相同时间,即吸收热量相同时,甲液体升高的温度更大,由公式可知,甲液体比热容较小,故A错误;
    B.由图像可以看出:升高相同温度时,甲需要的时间较短,也就是甲需要的热量少,故B正确;
    CD.加热时间相同,两种液体吸收的热量相同,故CD错误。
    故选B。
    5. 小亮将两只相同的气球在自己的头发上摩擦后,就可以让一只气球在另一只气球上方“跳舞”(如右图).对该现象解释正确的是
    A. 摩擦的方法创造了电荷使两气球带了电
    B. 摩擦的方法使气球分子发生转移而带电
    C. 两气球因带了异种电荷而互相排斥
    D. 这种现象与验电器的工作原理相同
    【答案】D
    【解析】
    【详解】AB.摩擦的方法使头发与气球里的电子发生转移,从而使头发与气球带异种电荷;不是创造了电荷,也不是分子发生转移,故AB错误;
    CD.两只相同的气球在头发上摩擦后,头发与气球因为相互摩擦而带异种电荷;两只相同的气球带的是同种电荷,由于同种电荷相互排斥,所以这种现象与验电器的工作原理相同,故C错误;D正确。
    6. 如图是电冰箱的简化电路图,图中M是电冰箱压缩机内的电动机,L是电冰箱内的照明灯。下列判断正确的是( )
    A. S1闭合、S2断开时,照明灯与电动机并联
    B. S1、S2都闭合时,照明灯与电动机串联
    C. 关上冰箱门时、S1自动断开,使得照明灯熄灭
    D. 冰箱内温度降低到设定温度时,S1自动断开,电动机停止工作
    【答案】D
    【解析】
    【详解】A.开关S1闭合、S2断开时,照明灯不工作,只有电动机工作,故A错;
    B.开关S1、S2都闭合时,照明灯L与电动机M并联,故B错;
    C.关上冰箱门时,S2自动断开,照明灯熄灭,故C错;
    D.冰箱内温度降低到设定温度时,S1自动断开,电动机停止工作,这是压缩机工作的一般原理;故D正确。

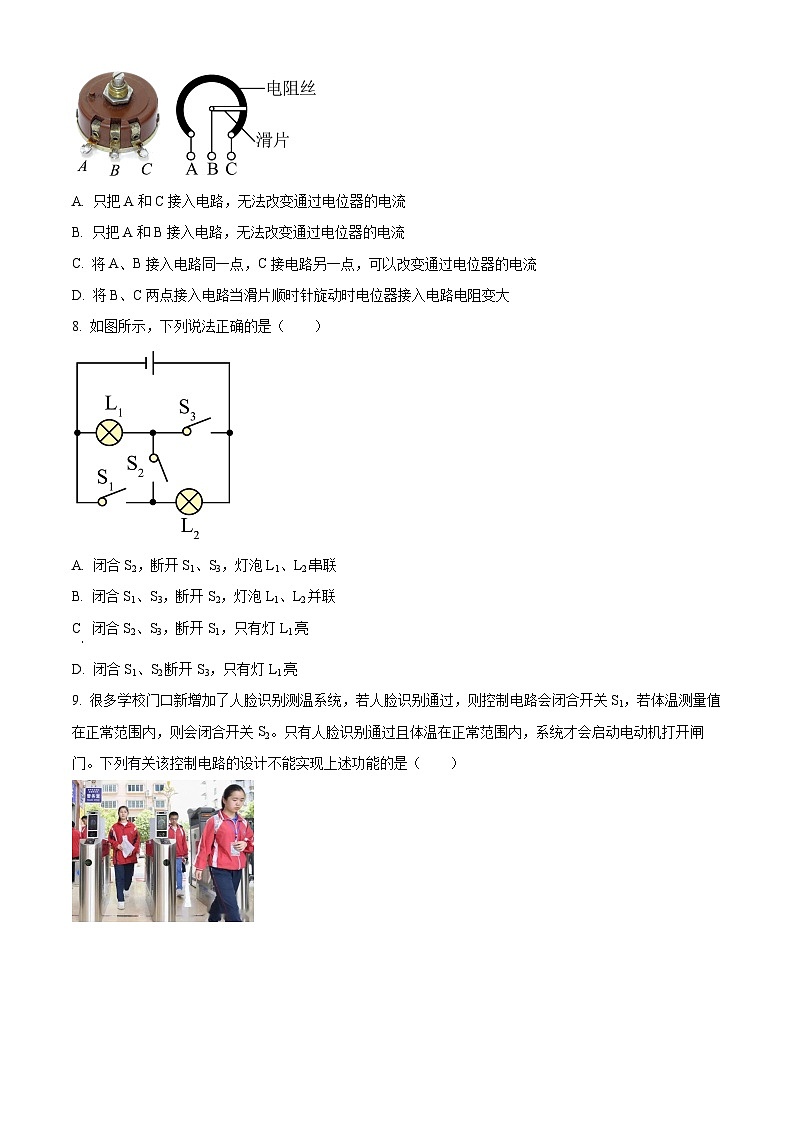

    7. 在收音机等电器中,有一种叫电位器的变阻器。电位器的外形及其内部构造如图所示。图中A、B、C三个焊接点相当于变阻器的三个接线柱。使用电位器时,下列说法正确的是( )

    A. 只把A和C接入电路,无法改变通过电位器的电流
    B. 只把A和B接入电路,无法改变通过电位器的电流
    C. 将A、B接入电路同一点,C接电路另一点,可以改变通过电位器的电流
    D. 将B、C两点接入电路当滑片顺时针旋动时电位器接入电路电阻变大
    【答案】AC
    【解析】
    【详解】A.把A和C接入电路,电位器相当于定值电阻,移动滑片的位置,电阻值不变,无法无法改变通过电位器的电流。故A正确
    B.把A和B接入电路,电位器的左半段接入电路,当滑片改变位置时,电位器的电阻发生变化,在电源电压不变的情况下,通过电位器的电流发生改变。故B错误;
    C.将A、B接入电路同一点,C接电路另一点,左半段被短路,右半段正常接入电路,移动滑片能改变电路中的电阻,电源电压不变,可以改变通过电位器的电流。故C正确;
    D.将B、C两点接入电路,接入了右半段,当滑片顺时针旋动时,电位器接入电路电阻变小。故D错误。
    故选AC。
    8. 如图所示,下列说法正确的是( )
    A. 闭合S2,断开S1、S3,灯泡L1、L2串联
    B. 闭合S1、S3,断开S2,灯泡L1、L2并联
    C. 闭合S2、S3,断开S1,只有灯L1亮
    D. 闭合S1、S2断开S3,只有灯L1亮
    【答案】ABC
    【解析】
    【详解】A.闭合S2,断开S1、S3,L1、L2首尾顺次连接,属于串联,故A正确;
    B.闭合S1、S3,断开S2,灯L1、L2首首相连、尾尾相连,属于并联,故B正确;
    C.闭合S2、S3,断开S1,只有灯L1接入电路,灯L2被短路,只有灯L1亮,故C正确;
    D.闭合S1、S2,断开S3,只有灯L2接入电路,灯L1被短路,只有灯L2亮,故D错误。
    故选ABC。
    9. 很多学校门口新增加了人脸识别测温系统,若人脸识别通过,则控制电路会闭合开关S1,若体温测量值在正常范围内,则会闭合开关S2。只有人脸识别通过且体温在正常范围内,系统才会启动电动机打开闸门。下列有关该控制电路的设计不能实现上述功能的是( )
    A. B.
    C. D.
    【答案】BCD
    【解析】
    【详解】只有当人脸识别通过、体温在正常范围都满足时,系统才会启动电动机打开闸门,当人脸识别不通过或体温不正常时,闸门就不会打开,这说明两个开关是相互影响的,所以两个开关是串联的,再与电动机和定值电阻串联,由选项可知A设计是正确的,BCD设计中开关是并联的,故不能实现上述功能。
    故选BCD。
    二、填空题(本题共5个小题,每空1分,共17分)
    10. 端午节妈妈在厨房煮粽子,小强在客厅里就闻到了粽子的香味,这是______现象,煮粽子是通过______方式增大粽子内能的。
    【答案】 ①. 扩散 ②. 热传递
    【解析】
    【详解】[1]因组成物质的分子在永不停息地做无规则运动,所以在客厅就闻到厨房里粽子的香味,属于扩散现象。
    [2]煮粽子的过程中,粽子吸收热量、温度升高,煮粽子是通过热传递方式增加内能的。
    11. 父亲昨天过生日,小明给父亲开启啤酒时,发现瓶口出现“白雾”,这是瓶内的气体冲出时,内能转转化为___________能,使气体的内能减小,温度降低,水蒸气液化而产生的现象。
    【答案】机械
    【解析】
    【详解】启啤酒时,瓶内的气体冲出,内能转化为机械能,使气体的内能减小,温度降低,水蒸气液化而产生“白雾”;这个现象说明做功可以改变物体的内能。
    12. 如图所示是小李同学在一个标准大气压下探究某物质熔化时温度随时间变化的图象,第6min时的内能 __第8min时的内能(选填“大于”、“等于”或“小于”);该物质在CD段的比热容是AB段比热容的 __倍(被加热物质的质量和吸、放热功率不变)。
    【答案】 ①. 小于 ②. 2
    【解析】
    【详解】[1]晶体熔化过程要吸收热量,内能增加。所以第6min时的内能小于第8min时的内能。
    [2]根据图中坐标信息可知,该物质在AB段温度升高10℃,被加热4min;在CD段温度升高5℃,被加热4min;则该物质在AB段吸热与CD段吸热之比为,根据可得
    所以该物质在CD段的比热容是AB段比热容的2倍。
    13. 如图所示是某单缸四冲程汽油机的______冲程;若该汽油机每1秒钟对外做功20次,那么该汽油机飞轮的转速为______r/min。
    【答案】 ①. 压缩 ②. 2400
    【解析】
    【详解】[1]由图可知,进气门和排气门关闭,活塞向上运动,汽油机正处于压缩冲程。
    [2]该汽油机每秒钟对外做功20次,则汽油机每分钟做功次数为60×20次=1200次,由于四冲程汽油机一个工作循环完成4个冲程,飞轮和曲轴转2圈,对外做功1次,则该汽油机飞轮每分钟转2400圈,即该汽油机飞轮的转速为2400r/min。
    14. 如图所示的电路,电源电压恒定,开关S1闭合,S2断开,滑片P向右滑动,电流表示数___________,此时要使电压表和电流表的示数均增大,在不改变电路元件位置的前提下,可以进行的操作是:___________。
    【答案】 ①. 变小 ②. S2由断开到闭合
    【解析】
    【详解】[1]当开关S1闭合,S2断开时,此电路是串联电路,滑片P向右滑动,滑动变阻器接入电路的电阻增大,电路中的总电阻增大,由欧姆定律
    可知电流表示数会变小。
    [2]如果S2闭合后,把R1短路,电路中电阻减小,电流增大,同时R2两端的电压变为电源电压,所以电压表示数也增大,所以可以进行的操作是滑动变阻器的滑片P不动,S2由断开到闭合。
    15. 如图所示,某城市安装一种“按钮式红绿灯”.当路上车辆不多时,行人通过触摸按钮,使正对车辆的红灯亮起,行人安全通过.按钮相当干电路中的_____;红灯和绿灯是_____联的.红绿灯实际上是发光二极管,它是由_____材料制成的.
    【答案】 ①. 开关 ②. 并 ③. 半导体
    【解析】
    【详解】按钮相当干电路中的开关,起到通断电路的作用;
    红灯和绿灯能够独立工作,所以它们是并联的;
    二极管具有单向导电性,是由半导体材料制成的.
    【考点定位】电路;导电性
    16. 如图所示是国产某品牌的电动混合动力汽车,给汽车蓄电池充电时,蓄电池相当于 (填“用电器”或“电源”);刚擦完车玻璃的干毛巾很容易吸附灰尘,但与毛皮摩擦过的橡胶相互排斥,这说明干毛巾带 电.
    【答案】用电器 负
    【解析】
    【详解】给汽车蓄电池充电时,蓄电池是消耗电能的,相当于用电器;毛皮摩擦过的橡胶棒带负电,相互排斥,说明带同种电荷,所以说干毛巾带应带负电.
    17. 如图所示的电路中,要使灯泡L1和灯泡L2组成串联电路,应将开关S1断开,开关S2闭合,开关S3___________;要使灯泡L1和灯泡L2组成并联电路,应将开关S1闭合,开关S2断开,开关S3___________;如果开关S1和开关S2都闭合,则可能会将电源___________。
    【答案】 ①. 断开 ②. 闭合 ③. 烧坏
    【解析】
    【详解】[1]由电路图可知,要使灯泡L1和灯泡L2组成串联电路,电流先后经过L2、L1,所以需要将开关S1断开,开关S2闭合,开关S3断开。
    [2]要使灯泡L1和灯泡L2组成并联电路,电流需要分别经过两只灯泡,所以需要开关S1闭合,开关S2断开,开关S3闭合。
    [3]如果开关S1、S2同时闭合时,导线直接将电源两端相连,电源可能被烧坏。
    三、计算题(本题共2小题。18题9分,19题9分,共18分。要求写出必要的文字说明、公式、计算过程、数值、单位和答)
    18. 如图甲所示为大家常见的普通煤炉,通过燃烧煤将壶中的水进行加热。为提高煤炉效率,某大学创意小组设计了双加热煤炉,如图乙所示,在炉壁的夹层中也加入水,在给壶中水加热的同时,也给炉壁夹层中的水加热。现在1标准大气压下,壶中装有质量为4.5kg温度为20℃的水,已知q煤=3×107J/kg,c水=4.2×103J/(kg•℃),求:
    (1)如果烧开壶中的水,需要吸收多少热量?
    (2)已知甲图煤炉烧水效率为28%,若用甲图煤炉烧开壶中的水,需要完全燃烧煤的质量是多少?
    (3)在乙图煤炉加热过程中,在消耗等量煤的情况下,除烧开壶中的水外,还可把炉壁夹层中10kg的水从20℃加热至40℃,则改进后乙图煤炉的烧水效率是多大?
    【答案】(1)1.512×106J;(2)0.18kg;(3)43.56%。
    【解析】
    【分析】(1)知道水的质量、水的初温和末温、水的比热容,利用吸热公式求水吸收的热量;
    (2)知道普通煤炉的烧水效率,利用可得煤完全燃烧放出的热量;已知煤的热值,利用可得普通煤炉完全燃烧煤的质量;
    (3)由题知,双加热煤炉还可额外把炉壁间10kg水从20℃加热至40℃,根据吸热公式求出炉壁间水吸收的热量;由题意可知,壶内水吸收热量不变,则可求出双加热煤炉中水吸收的总热量(有用能量);由题意可知,双加热煤炉中煤完全燃烧放出的热量不变,再利用效率公式求出改进后乙图煤炉的烧水效率。
    【详解】(1)1标准大气压下水的沸点为100℃,把壶内20℃,4.5kg水烧开,水吸收的热量:

    (2)普通煤炉的烧水效率为28%,由可得煤完全燃烧放出的热量:
    Q放===5.4×106J,
    由可得需要完全燃烧煤质量:
    m煤===0.18kg;
    (3)改进后乙图双加热煤炉还可额外把炉壁间10kg水从20℃加热至40℃,则炉壁间水吸收的热量:

    而壶内水的初温、末温以及质量均不变,则壶内水吸收热量不变,则双加热煤炉中水吸收的总热量:

    由题意可知,双加热煤炉与普通煤炉消耗煤的质量相等,则这些煤完全燃烧放出的热量不变,则双加热煤炉的烧水效率:
    η′==×100%≈43.56%。
    答:(1)如果烧开壶中的水,需要吸收1.512×106J热量;(2)需要完全燃烧煤的质量是0.18kg;(3)改进后乙图煤炉的烧水效率是43.56%。
    19. 如图所示是我国自行设计研制AG600全状态新构型灭火飞机。若该飞机以270km/h的速度匀速直线航行20min,消耗航空燃油1.35t,飞机发动机的功率为2.25×107W。(航空燃油的热值为4×107J/kg)求:
    (1)消耗的航空燃油完全燃烧放出的热量是多少?
    (2)飞机在航行过程中的阻力是多少?
    (3)发动机的效率是多少?
    【答案】(1)5.4×1010J;(2)3×105N;(3)50%
    【解析】
    【详解】解:(1)消耗的航空燃油完全燃烧放出的热量
    Q放=mq=1.35×103kg×4×107J/kg=5.4×1010J
    (2)飞机航行20min牵引力做功
    W=Pt=2.25×107W×20×60s=2.7×1010J
    飞机运动路程
    飞机受到的牵引力

    因为飞机做匀速直线运动,受到牵引力和阻力是平衡力,所以飞机受到的阻力
    f=F=3×105N
    (3)发动机的效率
    答:(1)消耗的航空燃油完全燃烧放出的热量是5.4×1010J;
    (2)飞机在航行过程中的阻力是3×105N;
    (3)发动机的效率是50%。
    四、综合应用题(共24分)
    20. 为了比较水和煤油吸热本领的大小,某同学做了如图所示的实验。在两个相同的烧杯中,分别装有水和煤油,用相同的电热器分别对它们加热相同的时间。
    (1)实验中应保证水和煤油的初温与___________(填“质量”或“体积”)都相同;
    (2)实验中选用相同的电热器的目的__________;
    (3)对水和煤油加热相同的时间后,可以观察到水升高的温度___________(填“高于”、“等于”或“低于”)煤油升高的温度;
    (4)实验表明,___________(填“水”或“煤油”)的吸热能力更强。在物理学中,我们用 ___________这一物理量来描述物质的这种特性。
    【答案】 ①. 质量 ②. 见解析 ③. 低于 ④. 水 ⑤. 比热容
    【解析】
    【详解】(1)[1]在此实验中,为了比较水和煤油吸热本领的大小,我们可以加热相同的时间,观察升高的温度的不同;也可以让它们其升高相同温度,比较加热时间,来比较它们吸热本领的大小。为了达到实验目的前提条件是:在两个相同的烧杯中应加入初温相同、质量相同的水和煤油。
    (2)[2]用相同的电热器对水和煤油加热相同的时间,加热器放出的热量相同,则物质吸收的热量是相同的。
    (3)[3]根据表格中的数据可知,质量相同的水和煤油,加热相同的时间,即吸收相同的热量后,煤油升高的温度更高,水的温度更低。
    (4)[4][5]根据表中的数据可知,相同质量的水和煤油,吸收相同的热量后,水升高的温度小于煤油升高的温度,因此水吸热的能力更强;物理学中就把物质吸热本领的大小用比热容表示。
    21. 请将下面探究活动记录中的空白处填写完整:
    小明同学有一辆玩具电动车,在行驶过程中,车上的小动物可以自由旋转,这种功能是由两个电动机带动的。如图所示是玩具电动车的简化电路图。小明判断该玩具车的行驶电动机和旋转电动机是并联连接的。目前该车出现了故障:通电后玩具电动车只能行驶,且行驶定时器无法起到控制作用;而无论怎样操作,上面的小动物都不能旋转。对此,小亮同学提出了猜想:
    [猜想与假设]
    A.可能是行驶定时器有故障
    B.可能是旋转开关有故障
    C.可能是旋转定时器有故障
    D.可能是旋转电动机有故障
    (1)针对猜想A小明同学判断行驶定时器出现的故障可能是_____(选择“断路”或“短路”)
    针对其他猜想,小明同学利用一只电压表来判断故障的位置。
    (2)[进行实验]
    将玩具电动车装上___节新干电池,闭合旋转开关和旋转定时器;
    将电压表一端接在d点不动,另一端依次接在a点、b点、c点,观察电压表的示数。
    [分析和论证]
    ①如果另一端接在a点时电压表有示数,接在b点时无示数,说明旋转开关___(选择“断路”、“短路”或“正常”);
    ②如果另一端分别接在a、b点时,电压表都有示数,然后改接到c点,发现电压表仍然有示数,且Uad=Ubd=Ucd=___V,说明_______有故障。
    【答案】 ①. 短路 ②. 4 ③. 断路 ④. 6 ⑤. 旋转电动机
    【解析】
    【详解】(1)[1]由图示可知,行驶定时器与行驶电动机是串联的,行驶电动机能正常工作,所以可能是行驶定时器短路了。
    (2)[2]由图示可知,玩具车的电源电压为6V,一节新的干点池两端的电压是1.5V,所以应4节新的电池串联。
    ①[3]将电压表一端接在d点不动,如果另一端接在a点时电压表有示数,说明电压表的正、负接线柱与电源的正、负极之间是通路;接在b点时无示数,说明a、b之间断路。即旋转开关断路。
    ②[4][5]将电压表一端接在d点不动,如果另一端接在a、b点时,电压表都有示数,然后改接到c点,发现电压表仍然有示数,且Uad=Ubd=Ucd=6V,说明电压表的正、负接线柱与电源的正、负极之间是通路,则cd之间有故障,即旋转电动机有故障。
    22. 在“探究串联电路的电流特点”的实验中,小红同学选用两个不同的小灯泡组成了如图甲所示的串联电路,然后用一个电流表分别接在a、b、c三处去测量电流。
    (1)连接好电路后闭合开关,小惠发现L1、L2两只灯泡都不亮,他用手按了一下灯泡L1,L1、L2两只灯泡都不亮,按一下灯泡L2,两灯都亮,松开手两灯又不亮,则故障可能是__________(选填“L1灯丝断了”、“L2灯丝断了”、“L1短路”或“L2与灯座接触不良”);
    (2)排除故障后,闭合开关两灯同时亮,断开开关两灯同时灭;将开关S换接到L1和L2之间、L1和电池负极之间,观察到同样的现象。这样操作的目的是探究__________;
    (3)小红先把电流表接在a处,闭合开关后,发现两灯的亮度不稳定,电流表的指针也来回摆动。故障的原因可能是___________;
    A某段导线断开
    B.某接线柱处接触不良
    C.某灯泡被短路
    D.电流表被烧坏
    (4)她排除故障后,她测量了a、b、c三处的电流,又改变灯泡的规格进行了多次实验,其中一次实验的测量数据如表,在分析数据时,发现三处的测量值有差异。下列分析正确的是___________。
    A.可能是因为测量误差造成的
    B.是因为没有对电流表调零
    C.串联电路中各处的电流本来就不等
    D.电流从电源正极流向负极的过程中,电流越来越小
    【答案】 ①. L2与灯座接触不良 ②. 见解析 ③. B ④. A
    【解析】
    【详解】(1)[1]连接好电路后闭合开关S,L1、L2两只灯泡都不亮,说明电路可能断路,她用手按一下灯泡L1,L1、L2仍然都不亮,这说明不是L1断路;按一下灯泡L2,两灯都亮,这说明此时的电路是通路,松开手两灯又不亮,所以故障是L2与灯座接触不良;若L2灯丝断了,则按一下灯泡L2,两灯都不亮。
    (2)[2]闭合开关两灯同时亮,断开开关两灯同时灭;将开关S换接到L1和L2之间、L1和电池负极之间,开关的位置不同,观察灯泡的情况,探究串联电路中开关的作用与位置是否有关。
    (3)[3]A.若某段导线断开,电路断路,则灯不发光,电流表没有示数,故A不符合题意;
    B.某接线柱处接触不良,则电路时通时断,发现两灯的亮度不稳定,电流表的指针也来回摆动,故B符合题意;
    C.某灯泡被短路,则灯不发光,电流表示数大小不变,故C不符合题意;
    D.电流表被烧坏,则电路断路,灯不发光,电流表没有示数,故D不符合题意。
    故选B。
    (4)[4]A.测量过程中总是存在误差,误差是不可避免的,故A正确;
    B.若是因为没有对电流表调零造成的,则电流总是偏大或偏小,故B错误;
    CD.串联电路各处的电流相等,故CD错误;
    故选A。
    23. 请根据图甲电路图,用笔画线代替导线(导线不能交叉),连接好图乙实物图。
    【答案】
    【解析】
    【详解】由电路图知,两灯并联,开关S1在L1支路上,S2在干路上,实物连接如图所示:
    24. 小明用图甲所示的电路探究并联电路的电流规律。
    (1)在连接电路时发现,刚接好最后一根导线,小灯泡就发光了,由此可知在连接电路时,小明忘了______。
    (2)闭合开关S后,观察到灯L2发光,灯L1不发光。若故障只发生在灯泡上,则电路可能存在的故障是______。
    (3)排除故障后,小明将电流表接到C处测量电流,闭合开关,发现电流表指针的偏转情况如图乙所示,原因是:______。
    (4)小明换不同规格的灯泡进行多次实验,并把实验数据记录在表中:
    ①小明发现第3次的实验中有一个数据明显错误,造成错误的原因可能是:______,这个数据正确的记录应该是______A;
    ②分析表中数据,可得出并联电路电流规律的表达式为:______(用IA、IB、IC表示);
    ③该实验多次测量的目的是:_______。
    【答案】 ①. 断开开关 ②. L1断路 ③. 电流表的正负接线柱接反了 ④. 实验时电流表用了较小的量程,而读数时却误用了较大量程的读数 ⑤. 0.48 ⑥. IC=IA+IB ⑦. 使结论更具有普遍性
    【解析】
    【详解】(1)[1]在连接电路时发现,刚接好最后一根导线,电流表的指针就发生了偏转,由此可知在连接电路时,他忘了断开开关。
    (2)[2]由图知,两灯并联,将电流表接A处,闭合开关后,观察到灯L2发光,则L2支路和干路为通路,但灯L1不发光,说明L1断路。
    (3)[3]他在测量B处的电流时,发现电流表的指针偏转如图乙所示,即反向偏转,原因是:电流表的正负接线柱接反了。
    (4)①[4][5]根据电流表指针在同一位置时大小量程的示数之比为5∶1可知,造成错误的原因可能是:实验时用了较小的量程,而读数时却误用了较大的量程读数,这个数据正确的记录应该是。
    ②[6]实验改进后,小明又测量了几组数据,由表中数据知
    故他得到并联电路的电流关系是
    ③[7]实验中测量三次的目的是:使结论更具有普遍性、可靠性。物质
    质量/g
    初温/℃
    末温/℃
    加热时间/min

    60
    20
    45
    6
    煤油
    60
    20
    70
    6
    Ia/(A)
    Ib/(A)
    Ic/(A)
    0.16
    0.15
    0.14
    实验次数
    1
    2
    3
    电流IA/A
    0.12
    0.18
    024
    电流IB/A
    0.18
    0.22
    0.24
    电流IC/A
    0.30
    0.40
    2.40
    相关试卷

    辽宁省沈阳市新民市2023-2024学年八年级上学期期末考试物理试题: 这是一份辽宁省沈阳市新民市2023-2024学年八年级上学期期末考试物理试题,共7页。试卷主要包含了选择题,填空题,作图题,实验题,综合应用题等内容,欢迎下载使用。

    辽宁省沈阳市新民市2023-2024学年八年级上学期11月期中物理试题: 这是一份辽宁省沈阳市新民市2023-2024学年八年级上学期11月期中物理试题,共8页。

    辽宁省沈阳市于洪区2023-2024学年九年级上学期11月期中物理试题: 这是一份辽宁省沈阳市于洪区2023-2024学年九年级上学期11月期中物理试题,文件包含23-24学年第一学期期中试卷二-原卷docx、23-24学年第一学期期中试卷二-解析版docx等2份试卷配套教学资源,其中试卷共16页, 欢迎下载使用。

    免费资料下载额度不足,请先充值

    每充值一元即可获得5份免费资料下载额度

    今日免费资料下载份数已用完,请明天再来。

    充值学贝或者加入云校通,全网资料任意下。

    提示

    您所在的“深圳市第一中学”云校通为试用账号,试用账号每位老师每日最多可下载 10 份资料 (今日还可下载 0 份),请取消部分资料后重试或选择从个人账户扣费下载。

    您所在的“深深圳市第一中学”云校通为试用账号,试用账号每位老师每日最多可下载10份资料,您的当日额度已用完,请明天再来,或选择从个人账户扣费下载。

    您所在的“深圳市第一中学”云校通余额已不足,请提醒校管理员续费或选择从个人账户扣费下载。

    重新选择
    明天再来
    个人账户下载
    下载确认
    您当前为教习网VIP用户,下载已享8.5折优惠
    您当前为云校通用户,下载免费
    下载需要:
    本次下载:免费
    账户余额:0 学贝
    首次下载后60天内可免费重复下载
    立即下载
    即将下载:资料
    资料售价:学贝 账户剩余:学贝
    选择教习网的4大理由
    • 更专业
      地区版本全覆盖, 同步最新教材, 公开课⾸选;1200+名校合作, 5600+⼀线名师供稿
    • 更丰富
      涵盖课件/教案/试卷/素材等各种教学资源;900万+优选资源 ⽇更新5000+
    • 更便捷
      课件/教案/试卷配套, 打包下载;手机/电脑随时随地浏览;⽆⽔印, 下载即可⽤
    • 真低价
      超⾼性价⽐, 让优质资源普惠更多师⽣
    VIP权益介绍
    • 充值学贝下载 本单免费 90%的用户选择
    • 扫码直接下载
    元开通VIP,立享充值加送10%学贝及全站85折下载
    您当前为VIP用户,已享全站下载85折优惠,充值学贝可获10%赠送
      充值到账1学贝=0.1元
      0学贝
      本次充值学贝
      0学贝
      VIP充值赠送
      0学贝
      下载消耗
      0学贝
      资料原价
      100学贝
      VIP下载优惠
      0学贝
      0学贝
      下载后剩余学贝永久有效
      0学贝
      • 微信
      • 支付宝
      支付:¥
      元开通VIP,立享充值加送10%学贝及全站85折下载
      您当前为VIP用户,已享全站下载85折优惠,充值学贝可获10%赠送
      扫码支付0直接下载
      • 微信
      • 支付宝
      微信扫码支付
      充值学贝下载,立省60% 充值学贝下载,本次下载免费
        下载成功

        Ctrl + Shift + J 查看文件保存位置

        若下载不成功,可重新下载,或查看 资料下载帮助

        本资源来自成套资源

        更多精品资料

        正在打包资料,请稍候…

        预计需要约10秒钟,请勿关闭页面

        服务器繁忙,打包失败

        请联系右侧的在线客服解决

        单次下载文件已超2GB,请分批下载

        请单份下载或分批下载

        支付后60天内可免费重复下载

        我知道了
        正在提交订单

        欢迎来到教习网

        • 900万优选资源,让备课更轻松
        • 600万优选试题,支持自由组卷
        • 高质量可编辑,日均更新2000+
        • 百万教师选择,专业更值得信赖
        微信扫码注册
        qrcode
        二维码已过期
        刷新

        微信扫码,快速注册

        还可免费领教师专享福利「樊登读书VIP」

        手机号注册
        手机号码

        手机号格式错误

        手机验证码 获取验证码

        手机验证码已经成功发送,5分钟内有效

        设置密码

        6-20个字符,数字、字母或符号

        注册即视为同意教习网「注册协议」「隐私条款」
        QQ注册
        手机号注册
        微信注册

        注册成功

        下载确认

        下载需要:0 张下载券

        账户可用:0 张下载券

        立即下载
        账户可用下载券不足,请取消部分资料或者使用学贝继续下载 学贝支付

        如何免费获得下载券?

        加入教习网教师福利群,群内会不定期免费赠送下载券及各种教学资源, 立即入群

        返回
        顶部
        Baidu
        map
