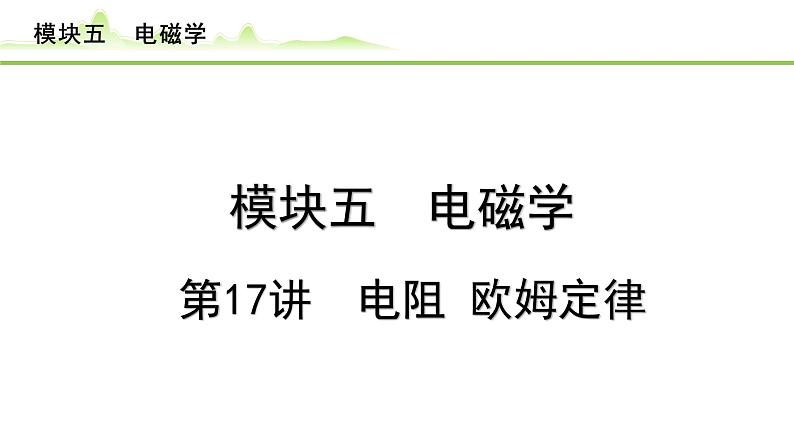

2024年中考物理复习课件---第17讲 电阻 欧姆定律

这是一份2024年中考物理复习课件---第17讲 电阻 欧姆定律，共46页。PPT课件主要包含了栏目导航，横截面积，最大电流为5A，最大阻值处，保护电路，438Ω，UIR，方法指导，对应练习，针对训练等内容，欢迎下载使用。

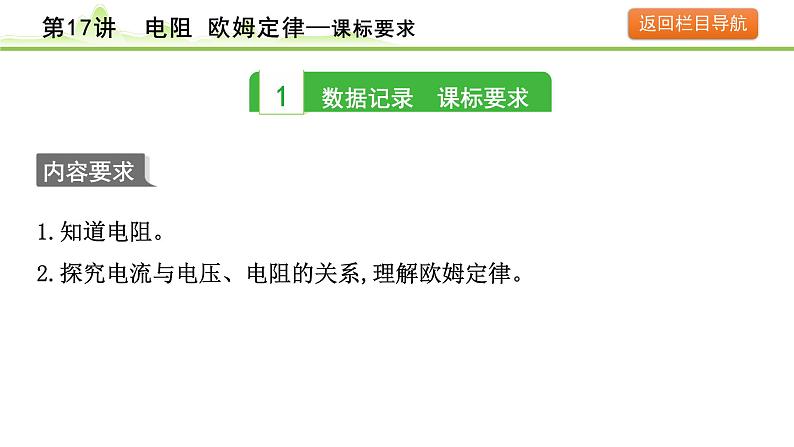

1.知道电阻。2.探究电流与电压、电阻的关系,理解欧姆定律。

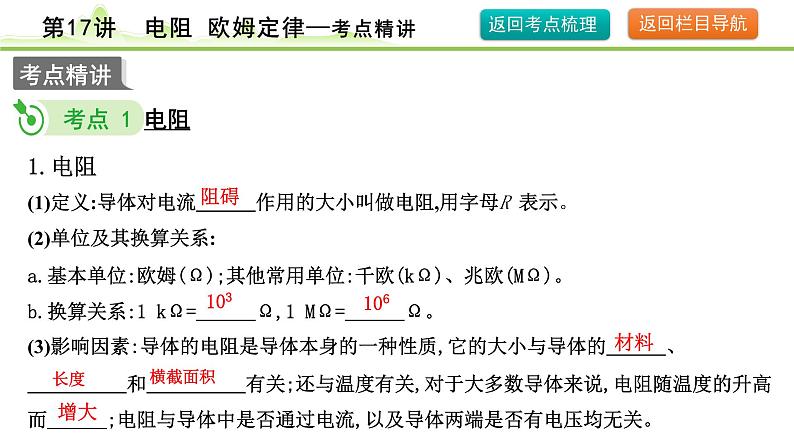

1.电阻(1)定义:导体对电流　　　作用的大小叫做电阻,用字母R 表示。 (2)单位及其换算关系:a.基本单位:欧姆(Ω);其他常用单位:千欧(kΩ)、兆欧(MΩ)。b.换算关系:1 kΩ=　　　Ω,1 MΩ=　　　Ω。
(3)影响因素:导体的电阻是导体本身的一种性质,它的大小与导体的　　　、　　　　　和　　　　　有关;还与温度有关,对于大多数导体来说,电阻随温度的升高而　　　;电阻与导体中是否通过电流,以及导体两端是否有电压均无关。

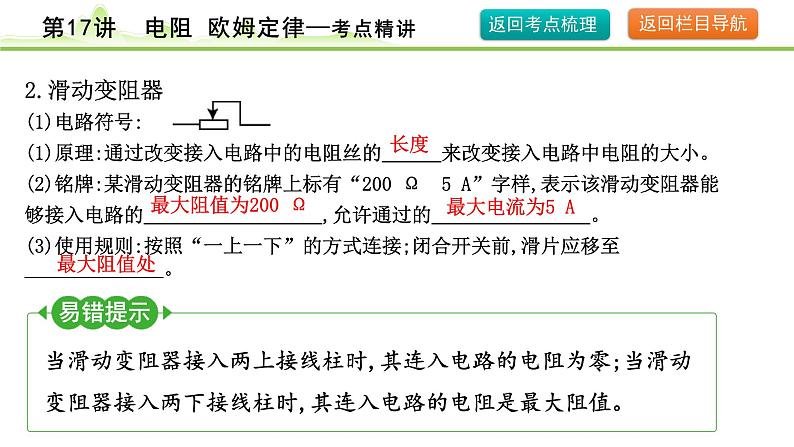

2.滑动变阻器(1)电路符号:(1)原理:通过改变接入电路中的电阻丝的　　　来改变接入电路中电阻的大小。(2)铭牌:某滑动变阻器的铭牌上标有“200 Ω　5 A”字样,表示该滑动变阻器能够接入电路的　　　　　　　　　,允许通过的　　　　　　　　。(3)使用规则:按照“一上一下”的方式连接;闭合开关前,滑片应移至
最大阻值为200 Ω 　

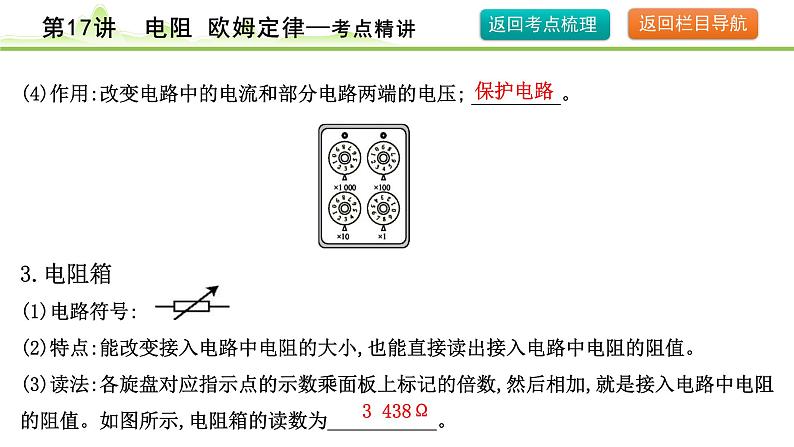

(4)作用:改变电路中的电流和部分电路两端的电压; _________。3.电阻箱(1)电路符号:(2)特点:能改变接入电路中电阻的大小,也能直接读出接入电路中电阻的阻值。(3)读法:各旋盘对应指示点的示数乘面板上标记的倍数,然后相加,就是接入电路中电阻的阻值。如图所示,电阻箱的读数为___________。

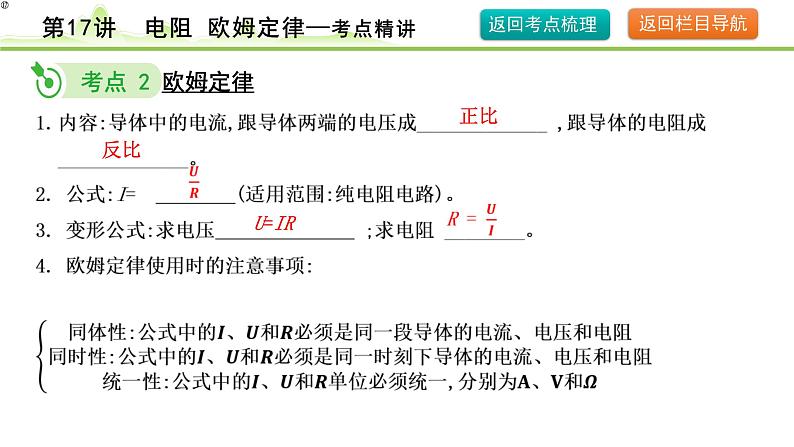

例1　(原创题)如图所示电路,电源电压保持不变,当开关S闭合,甲、乙两表为电压表时,灯泡L1和L2　　　　联,若两表的示数之比为U甲∶U乙=1∶3,则灯泡L1和L2的电阻之比为　　　　。当开关S断开,甲、乙两表为电流表时,灯泡L1和L2　　　　联,通过灯泡L1的电流　　　　(选填“大于”“等于”或“小于”)灯泡L2中的电流。(灯丝电阻不变)
1.(2022·铜仁模拟)如图所示的电路中,当滑片向左滑动时,电压表的示数将　　　　,电流表的示数将　　　　,(两空均选填“变大”“变小”或“不变”)灯泡L的亮度将　　　　(选填“变暗”“变亮”或“不变”)。
2.在如图所示的电路中,电源电压恒定不变,定值电阻R1、R2的阻值之比为R1∶R2=1∶3。当开关S闭合,甲、乙两表为电压表时,两电压表的示数之比为U甲∶U乙= 　　　　,通过定值电阻R1、R2的电流之比I1∶I2=　　　　 。当开关S断开,甲、乙两表为电流表时,两电流表的示数之比为I甲∶I乙=　　　　。
例2　如图所示的是定值电阻R和小灯泡L中电流随电压变化的图象,由图象可知(　 )A.乙是小灯泡的I-U 图象B.定值电阻的阻值为5 ΩC.定值电阻R和小灯泡L并联接在2 V的 电源上,干路中的电流是0.6 AD.定值电阻R和小灯泡L串联接在5 V的 电源上,小灯泡两端的电压为1 V
3.如图甲所示电路中,电源电压恒定不变,电流表所选量程为0~0.6 A,电压表所选量程为0~15 V,小灯泡L标有“6 V　3.6 W”,滑动变阻器R标有“50 Ω　1.5 A”。闭合开关S,调节滑动变阻器使其阻值在某一范围内变化时,电压表与电流表示数的变化情况如图乙所示。下列说法正确的是(　　)A.电压表测量的是灯泡L两端的电压B.滑片P向右移动时,电压表示数变小C.电源电压为8.5 VD.闭合开关后,滑动变阻器阻值可以调节的范围是5~50 Ω
甲 乙
4.图甲是探究电流和电压关系的实验电路,电流表和电压表量程分别为“0~0.6 A”“0~3 V”,定值电阻R1阻值为10 Ω,滑动变阻器R2标有“20 Ω　1 A”,电源电压恒为6 V。根据图乙所示图象可得结论:保持导体　　　　一定,通过导体的电流与它两端电压成　　　　比,向左移动滑片,　　　　表先达到最大刻度,此时滑动变阻器接入电路的阻值为　　　　Ω。
1.在探究“影响导体电阻大小的因素”时,小明同学作出了如下猜想:①导体的电阻可能与导体的长度有关。②导体的电阻可能与导体的横截面积有关。③导体的电阻可能与导体的材料有关。实验室提供了4根电阻丝,其规格、材料如下表所示。
(1)小明同学设计的实验电路如图甲所示,在M、N之间分别接上不同的电阻丝,通过观察电流表的示数来比较电阻的大小,此过程中用的实验方法是　　　　。 (2)为了验证上述猜想②,应该选用编号为　　　　的两根电阻丝分别接入电路进行实验。 (3)分别将A和B两根电阻丝接入图甲电路中M、N之间,电流表的示数不相同,由此初步得到结论:当横截面积和材料相同时,导体的电阻跟　　　　　　　　　　　　有关。 (4)要进一步研究导体材料的导电性能,就需要测量导体的电阻,小明的实验方案和操作过程均正确,两表的连接和示数如图乙所示,但通过观察发现电流表指针偏转过小,这样会导致实验误差偏大,解决这一问题的措施是　　　　　　　　　　　　　　　　。
2.(2022·铜仁碧江区模拟)小丽在做“探究电流与电压的关系”实验时,准备了以下器材:两节新的干电池、电流表、电压表、滑动变阻器、定值电阻、开关、导线若干。(1)在按电路图甲连接实物时,开关必须处于___________状态。
(2)图乙是小丽连接好的实验电路,闭合开关后,她发现向右移动滑片的过程中,电流表的示数　　　　,电压表的示数　　　　。(以上两空均选填“变大”“变小”或“不变”) (3)小李在一旁观察后指出小丽没有按照电路图正确连接实物,请你在实物图上对连接错误的一根导线打“×”,并用笔补画一根线代替导线将电路连接正确。
(4)问题解决后,他们接入10 Ω的电阻进行实验,并得出表中的数据,对数据进行分析后得出的实验结论是___________________________________(5)在此实验中滑动变阻器起到的主要作用是_________________________________。
电阻一定时,导体中的电流跟导体两端
_____________。
3.(2022·贵阳云岩区模拟)小欣利用实验探究“电流跟电阻的关系”。已知电源电压为6 V且保持不变,实验用到的电阻阻值分别为5 Ω、10 Ω、15 Ω、20 Ω、25 Ω。(1)请根据图甲所示的电路图将图乙所示的实物电路连接完整(导线不允许交叉)。
(2)小欣把5 Ω定值电阻接入电路后,闭合开关,发现电流表无示数而电压表有示数,则电路中的故障可能是　　　。 A.电阻R处短路B.电阻R处断路C.滑动变阻器处断路(3)排除故障后进行实验。实验中多次改变R的阻值,调节滑动变阻器的滑片,使电压表示数保持不变,记下电流表的示数,得到如图丙所示的电流I随电阻R变化的图象。由图象可以得出结论:电压一定时,________________　____________。(4)将5 Ω定值电阻换成10 Ω定值电阻后,闭合开关,为了保持电压表的示数为　　　V不变,应将滑动变阻器的滑片P向　　　(选填“A”或“B”)移动,记录此时各表的示数。
（2018~2023）
1.(2022·毕节16题,3分)在做“测量小灯泡的电功率”实验时,将标有“0.2 A”的小灯泡L与滑动变阻器R接入电路,如图所示。闭合开关S,当滑片P移到最右端时,小灯泡正常发光,电压表示数为2 V。下列结果正确的是（ ）A.电源电压为2 VB.滑动变阻器R的最大阻值为10 ΩC.通过滑动变阻器R的电流为0.1 AD.电路消耗的总功率为0.4 W
3.(2018·贵阳10题,3分)灯泡L与定值电阻R的I-U 图象如图所示。若将L与R 串联在8 V的电源上,下列说法正确的是(　　)A. 灯泡的电阻是10 ΩB. 灯泡两端的电压是8 V C. 电路中的电流是1.5 AD. 电路消耗的总功率是4 W
4.(2021·黔东南州14题,2分)如图所示的电路,电源电压保持不变,R1、R2为定值电阻,其中R1=10 Ω。当只闭合开关S1时,电流表示数为0.6 A,则电源电压为　　　V;当同时闭合开关S1、S2时,电流表的示数增大了0.5 A,则R2的阻值是　　　Ω。 5.(2018·贵阳17题,2分)如图所示的电路,电源电压不变。闭合开关S,移动滑动变阻器的滑片P至某位置时,电流表的示数为I1;移动滑片P至另一位置时,电流表的示数为I2,电压表的示数为1 V。若I1∶I2=4∶3,前后两次滑动变阻器的阻值之比为2∶3,则电源电压为　　　 V。
6.(2020·黔东南州22题,5分)如图所示的电路中电源电压保持不变,R1=R2=R3=20 Ω,当S1、S2都断开时,电流表示数是0.3 A。求:
(1)电源电压。(2)S1、S2都闭合时,电流表示数是多少?
7.(2022·贵阳24题,10分)如图甲所示的是探究“电流与电阻关系”的实验电路。(1)由图甲可知,电压表与定值电阻R 的连接方式是　　　　联。根据滑片位置判断,此时　　　　(选填“可以”或“不可以”)直接闭合开关进行实验。
(2)更换定值电阻闭合开关后,电压表示数发生改变。若要控制R两端电压不变,应通过下列哪一操作后再记录数据?　　　　(填字母序号)。 A.电流表与电压表交换位置B.移动滑动变阻器的滑片(3)当R=20 Ω时,电流表示数如图乙所示,则表格空白处应记录的电流为　　　　　　　A。 (4)分析表格中的实验数据可得结论:当电压一定时,电流与电阻成　　　。
8.(2020·毕节37题,7分)在探究电流与电压的关系实验中,电源是2节新干电池,电阻的阻值为5 Ω。(1)图甲是没有连接完整的实验电路,若滑动变阻器的滑片向右移动时电压表的示数变大,用笔画线代替导线,将电路连接完整。
