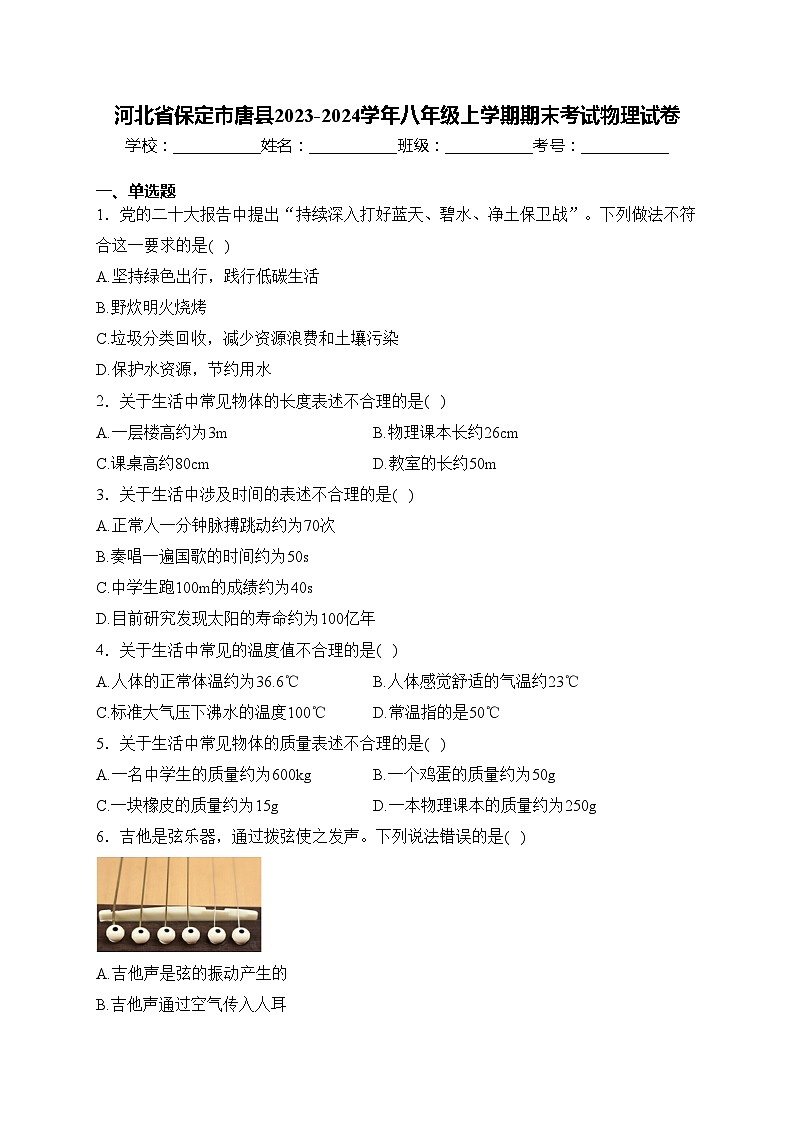

河北省保定市唐县2023-2024学年八年级上学期期末考试物理试卷(含答案)

这是一份河北省保定市唐县2023-2024学年八年级上学期期末考试物理试卷(含答案)，共18页。试卷主要包含了单选题，多选题，填空题，实验题，计算题等内容，欢迎下载使用。


一、单选题
1．党的二十大报告中提出“持续深入打好蓝天、碧水、净土保卫战”。下列做法不符合这一要求的是( )
A.坚持绿色出行，践行低碳生活
B.野炊明火烧烤
C.垃圾分类回收，减少资源浪费和土壤污染
D.保护水资源，节约用水
2．关于生活中常见物体的长度表述不合理的是( )
A.一层楼高约为3mB.物理课本长约26cm
C.课桌高约80cmD.教室的长约50m
3．关于生活中涉及时间的表述不合理的是( )
A.正常人一分钟脉搏跳动约为70次
B.奏唱一遍国歌的时间约为50s
C.中学生跑100m的成绩约为40s
D.目前研究发现太阳的寿命约为100亿年
4．关于生活中常见的温度值不合理的是( )
A.人体的正常体温约为36.6℃B.人体感觉舒适的气温约23℃
C.标准大气压下沸水的温度100℃D.常温指的是50℃
5．关于生活中常见物体的质量表述不合理的是( )
A.一名中学生的质量约为600kgB.一个鸡蛋的质量约为50g
C.一块橡皮的质量约为15gD.一本物理课本的质量约为250g
6．吉他是弦乐器，通过拨弦使之发声。下列说法错误的是( )
A.吉他声是弦的振动产生的
B.吉他声通过空气传入人耳
C.拨动粗细不同的弦发出的声音音调不同
D.用不同的力拨动同一根弦发出的声音音调不同

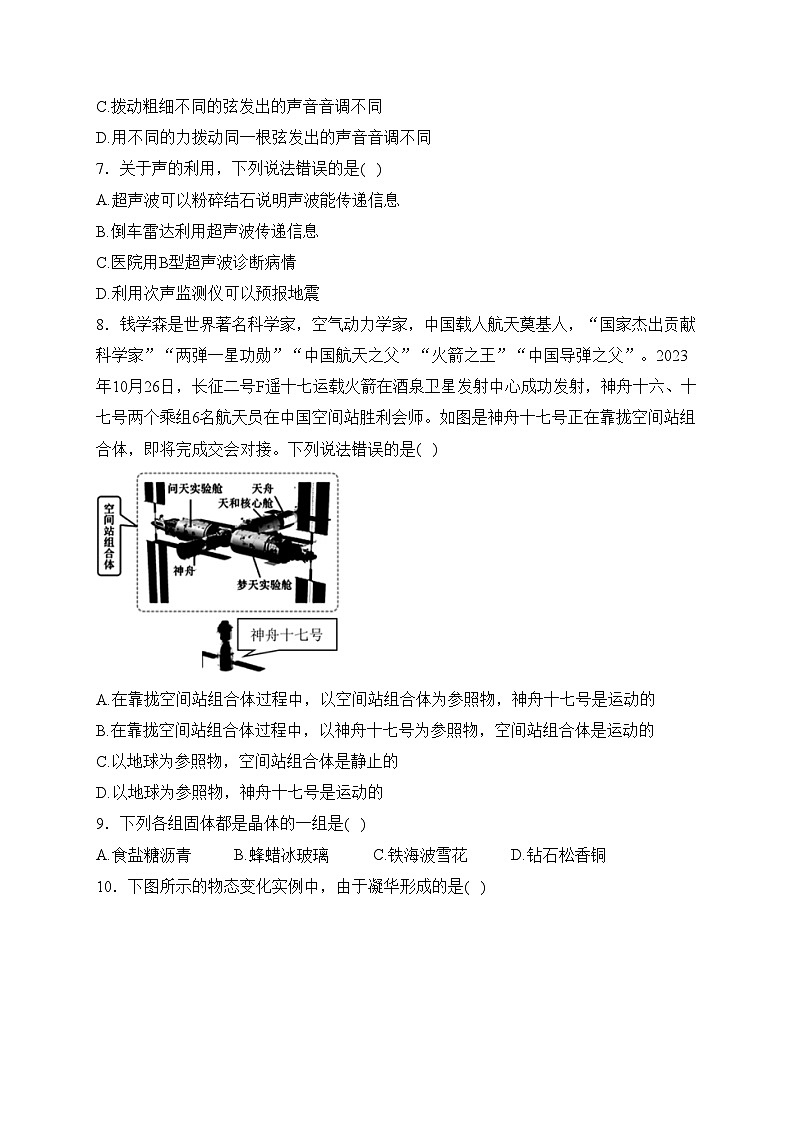

7．关于声的利用，下列说法错误的是( )
A.超声波可以粉碎结石说明声波能传递信息
B.倒车雷达利用超声波传递信息
C.医院用B型超声波诊断病情
D.利用次声监测仪可以预报地震
8．钱学森是世界著名科学家，空气动力学家，中国载人航天奠基人，“国家杰出贡献科学家”“两弹一星功勋”“中国航天之父”“火箭之王”“中国导弹之父”。2023年10月26日，长征二号F遥十七运载火箭在酒泉卫星发射中心成功发射，神舟十六、十七号两个乘组6名航天员在中国空间站胜利会师。如图是神舟十七号正在靠拢空间站组合体，即将完成交会对接。下列说法错误的是( )
A.在靠拢空间站组合体过程中，以空间站组合体为参照物，神舟十七号是运动的
B.在靠拢空间站组合体过程中，以神舟十七号为参照物，空间站组合体是运动的
C.以地球为参照物，空间站组合体是静止的
D.以地球为参照物，神舟十七号是运动的
9．下列各组固体都是晶体的一组是( )
A.食盐糖沥青B.蜂蜡冰玻璃C.铁海波雪花D.钻石松香铜

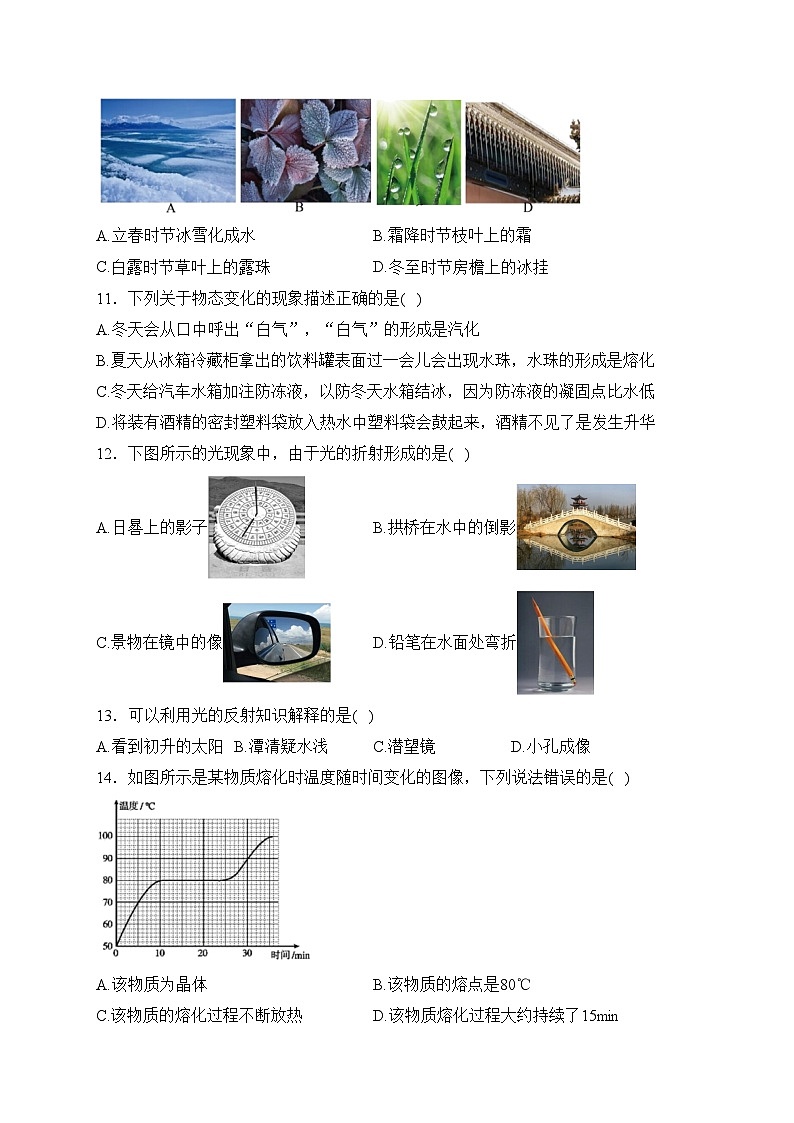

10．下图所示的物态变化实例中，由于凝华形成的是( )
A.立春时节冰雪化成水B.霜降时节枝叶上的霜
C.白露时节草叶上的露珠D.冬至时节房檐上的冰挂
11．下列关于物态变化的现象描述正确的是( )
A.冬天会从口中呼出“白气”，“白气”的形成是汽化
B.夏天从冰箱冷藏柜拿出的饮料罐表面过一会儿会出现水珠，水珠的形成是熔化
C.冬天给汽车水箱加注防冻液，以防冬天水箱结冰，因为防冻液的凝固点比水低
D.将装有酒精的密封塑料袋放入热水中塑料袋会鼓起来，酒精不见了是发生升华
12．下图所示的光现象中，由于光的折射形成的是( )
A.日晷上的影子B.拱桥在水中的倒影
C.景物在镜中的像D.铅笔在水面处弯折
13．可以利用光的反射知识解释的是( )
A.看到初升的太阳B.潭清疑水浅C.潜望镜D.小孔成像
14．如图所示是某物质熔化时温度随时间变化的图像，下列说法错误的是( )
A.该物质为晶体B.该物质的熔点是80℃
C.该物质的熔化过程不断放热D.该物质熔化过程大约持续了15min
15．关于水结成冰后描述正确的是( )
A.质量变大B.体积变大C.密度变大D.密度不变
16．对于下列实验用到的研究方法叙述错误的是( )
A.研究声音的产生时与发声音叉接触的乒乓球被弹开，采用将微小变化放大的方法
B.逐渐抽出罩内空气会听到铃声逐渐变小，采用类比的方法得出真空不能传声
C.光线不是真实存在的，是为了方便研究光的传播而引入的抽象模型
D.探究平面镜成像特点时选用相同的蜡烛确定虚像的位置和大小运用了替代法
17．返回舱是航天员往返太空时乘坐的舱段，重量越轻越好，返回舱穿越大气层时与气体剧烈摩擦产生强大压力和表面几千摄氏度的高温，为保证返回舱内部航天员的安全，下列关于返回舱材料性质的说法错误的是( )
A.密度小B.熔点高
C.硬度大D.最里层材料导热性能好
二、多选题
18．如图是某玩具小车的图像。下列说法正确的是( )
A.OA段做匀速直线运动B.AB段是静止状态
C.BC段前进了4mD.全程平均速度为0.2m/s
19．光的世界绚丽多彩，下列有关光学知识的描述正确的是( )
A.白色光由红、橙、黄、绿、蓝、靛、紫七种颜色组成
B.光的三原色是红、绿、蓝，三种颜色照射在白墙上重叠部分颜色为白色
C.张志和在《玄贞子》中记载“背日喷乎水，成虹霓之水”是光的色散现象
D.强光照射到建筑物外部玻璃幕墙时会发生漫反射，造成“光污染”
20．2023年7月12日，中国载人航天工程办公室张海联披露，我国计划在2030年前实现载人登陆月球开展科学探索。月球的直径是地球的四分之一，质量是地球的八十分之一，月球表面布满了由陨石撞击形成的环形山，月球本身不发光，没有大气。根据你本学期学习的物理知识和上面的文字叙述判断，下列说法正确的是( )
A.地球上能看到月亮是月球反射的太阳光
B.月球表面是一个寂静无声的世界
C.从地球带到月球的实验装置质量会变小
D.月食形成是光沿直线传播造成的
三、填空题
21．右图甲是某同学使用刻度尺测量某一物体长度的情景，该刻度尺的分度值是______，量程是______，被测物体的长度是______cm。右图乙是用停表记录的某同学跑400m的成绩，表盘读数是______min______s。
22．下图是有关温度计使用的图片，图甲中温度计是利用液体的______性质制成的。图甲中ABCD做法正确的是______，图乙ABC读数方法正确的是______，图丙温度计的示数为______℃，图丁温度计的示数为______℃。常用水银体温计刻度部分设计为三棱柱形，横截面如图戊，其正面呈圆弧形，形成一个凸透镜，这样就可以看清体温计内极细的水银柱，通过圆弧形的玻璃我们会看到一个______像。
23．小明通过手机听女高音唱歌家唱歌，这里的“高”指的是______高，小明能够从伴奏中分辨出不同乐器发出的声音，是由于它们发出声音的______不同。小明调节手机音量，是为了改变声音的______。看到妈妈要睡觉，为了不打扰妈妈休息，小明关闭手机这是在______控制噪声。
24．雷声和闪电是同时产生的，先看到闪电是因为光速______声速，为鉴别一黄色金属块是否是金块可利用比较______的方法进行鉴别。
25．碘的熔点是113.7℃，如图所示将装有固态碘的碘锤放入热水中，出现紫色气体，这是固态碘发生______（填物态变化名称），请解释此过程中碘并没有发生熔化的原因____________。
四、实验题
26．某物理兴趣小组用下图所示的实验装置测量小车运动的平均速度。实验中，他们将小车从斜面顶端A点静止释放，并同时按下电子停表开始计时，图中方框内显示了小车位于A、B、C三点的时刻。
（1）实验的原理是____________。
（2）根据图中信息，小车通过AC段的平均速度是______m/s。
（3）实验时，由于小车在斜面上运动时间过短不易测量，为了便于测量时间，应调整斜面与水平面夹角变______一些。
27．用下图所示的装置探究光的反射定律。平面镜水平放置，白纸板由E、F两部分构成，E、F两部分可以绕NO折转。白纸板始终垂直立在平面镜上，与平面镜相交于MP，NO垂直MP。
（1）该实验还需要的测量工具是______。
（2）如果把F向后翻折，则在F上不能看到光的径迹，这说明反射光线与入射光线以及法线在______。
（3）在图中所示的基础上，如何证明反射时光路具有可逆性？______。
28．为了探究平面镜成像特点，小华同学准备了半透明玻璃板、刻度尺、光屏和A、B两只完全相同的蜡烛，实验时将白纸平铺在水平桌面上，用支架把玻璃板架在白纸上，使玻璃板与纸面垂直，如下图甲所示。
（1）多次改变蜡烛A的位置，将每次物和像的位置记录在玻璃板下面的白纸上，连接物和对应的像点，如图乙所示，由此可得出的结论是：像到平面镜的距离______物到平面镜的距离。
（2）当蜡烛A远离玻璃板时，它的像______（选填“变小”“不变”或“变大”）。
（3）将与蜡烛A的像重合的蜡烛B拿走，并在B的位置处竖放一个光屏，光屏上没有蜡烛A的像，说明平面镜所成的像是______（选填“虚”或“实”）像。
（4）如果将玻璃板向蜡烛倾斜，如图丙所示，蜡烛的像会成在______（选填“桌面上”“桌面上方”或“桌面下方”），这是轿车前挡风玻璃设计成倾斜的原因之一。
29．小明探究凸透镜成像的规律，所用凸透镜的焦距。
（1）如右图所示将蜡烛、凸透镜、光屏安装在光具座上，调整烛焰、凸透镜和光屏的中心在______。
（2）小明记录了部分数据，如下表所示，交流讨论后又补充了表格内容，其中①②③内容依是：①______，②______，③______。
（3）小明进一步研究发现，凸透镜成实像时物距减小，像距变______，像变______。
（4）小明用弹性膜充水制作一个水凸透镜，模拟眼睛看物体的实验，如图。将“F”光源代替可视物体，光屏模拟视网膜，调节物体和光屏的位置，直到光屏上呈现清晰的像，完成正常眼睛的视物模型。用注射器注水增加水凸透镜的厚度，模拟近视眼视物情况，光屏上的像变模糊，将光屏靠近透镜，才能得到清晰的像，矫正近视眼用______（选填“凸透镜”或“凹透镜”）。
30．小京探究水在沸腾前后温度变化的特点，用下图甲所示的装置给一定质量的水加热，当水温达到90℃时，每隔1min记录一次水的温度，水沸腾后持续加热一段时间，并记录水的温度。根据实验数据得到了水的温度随加热时间变化的关系图像，如图乙所示。
（1）组装器材时应先放______（选填“酒精灯”或“温度计”）。
（2）水的沸腾是一种表面和内部同时发生的剧烈的______（填物态变化名称）现象。
（3）由图乙可知烧杯中水的沸点是______℃。
（4）水沸腾后，小京移开酒精灯后，过一会儿水不再沸腾，说明水沸腾时要______（选填“吸收”或“放出”）热量。
（5）水停止沸腾后小京用抽气筒抽出烧瓶中的一部分气体，如图丙所示，发现水再次沸腾，说明气压降低，水的沸点变______（选填“高”或“低”）。
31．小王想在实验室中测量他买的某饮料的密度，主要实验步骤如下：
（1）将托盘天平放置在水平台面上，游码放到标尺左端的______，静止时指针偏左，应向______调节平衡螺母，直到指针指在分度盘中央。
（2）用调节好的天平分别测量空杯子的质量、杯子和饮料的总质量，再将饮料全部倒入量筒中测出饮料的体积，如下图甲、乙、丙所示。则空杯子的质量是______g，量筒中饮料的体积是______mL，饮料的密度是______。
（3）小王发现图丙中倒完饮料后，有少量饮料附着在杯子内壁上，为了减少误差，小王思考后将步骤甲、乙、丙调整了一下顺序就解决了问题，您认为调整后的测量步骤应为______。
五、计算题
32．右图是某高速路边的交通标志牌。
（1）由标志牌可知，该路段内小轿车车速最快不能超过______km/h，此处到唐县的路程是______km。
（2）计算在遵守交通规则的前提下，小轿车从交通标志牌处以最快速度到达唐县的时间。
33．小明利用电子秤等器材测量某金属块的密度，步骤如下图甲、乙、丙所示。（已知水的密度为）
（1）金属块的质量为______g，补充水的质量为______g。
（2）求补充的水的体积。
（3）求金属块的密度。
参考答案
1．答案：B
解析：A、坚持绿色出行，践行低碳生活理念，既能节约化石能源，又能减少污染物的排放，故A不合题意；
B、野炊明火烧烤，增加了污染物的排放，不利于环境保护，故B符合题意；
C、垃圾分类回收，能减少资源浪费，还能减少环境污染，故C不合题意；
D、保护水资源，节约用水，有利于保护环境、节约资源，故D不合题意。
故选：B。
2．答案：D
解析：A.一层楼高约为3m，故A符合实际；
B.物理课本长约26cm，故B符合实际；
C.课桌高约80cm，故C符合实际；
D.教室的长约10m，故D不符合实际。
故选：D。
3．答案：C
解析：A、正常人一分钟脉搏跳动约为70次，故A正确；
B、唱一遍国歌的时间约为50s，故B正确；
C、中学生跑100m所用时间约为16s，故C错误；
D、目前研究发现太阳的寿命约为100亿年，故D正确。
故选：C。
4．答案：D
解析：A.人体的正常体温约为36.6℃且变化幅度很小，故A符合实际；
B.人体感觉舒适的气温约23℃，故B符合实际；
C.标准大气压下沸水的温度100℃，故C符合实际；
D.常温通常指的是25℃，故D不符合实际。
故选：D。
5．答案：A
解析：A.一名中学生的质量约为60kg，故A表述不合理；
B.一个鸡蛋的质量约为50g，故B表述合理；
C.一块橡皮的质量约为15g，故C表述合理；
D.一本物理课本的质量约为250g，故D表述合理。
故选：A。
6．答案：D
解析：A、声音是由物体的振动产生的，吉他声是弦的振动产生的，故A正确；
B、声音的传播需要介质，吉他声通过空气传入人耳，故B正确；
C、拨动粗细不同的弦发出的声音振动的频率不同，音调不同，故C正确；
D、用不同的力拨动同一根弦发出的声音响度不同，故D错误。
故选：D。
7．答案：A
解析：A、用超声波能粉碎人体内的结石，说明声波具有能量，故A错误；
B、倒车雷达应用了超声波来测试车后物体与车的距离，是利用回声定位获取信息，故B正确；
C、声音可以传递信息，医院用B型超声波诊断病情，故C正确；
D、地震时会伴随有次声波产生，利用次声监测仪可以预报地震，故D正确。
故选：A。
8．答案：C
解析：A.在靠拢空间站组合体过程中，以空间站组合体为参照物，神舟十七号相对于空间站组合体的位置在发生变化，所以神舟十七号是运动的。故A正确，不符合题意；
B.在靠拢空间站组合体过程中，以神舟十七号为参照物，空间站组合体相对于神舟十七号的位置也在发生变化，所以空间站组合体是运动的。故B正确，不符合题意；
C.空间站组合体绕地球轨道运行，其相对于地球的位置在发生变化，所以它是运动的。故C错误，符合题意；
D.神舟十七号在绕地球轨道上运行，其相对于地球的位置也在发生变化。故D正确，不符合题意；
故选C。
9．答案：C
解析：A.沥青不是晶体，故A不符合题意；
B.蜂蜡和玻璃不是晶体，故B不符合题意；
C.铁、海波和雪花都属于晶体，故C符合题意；
D.松香不是晶体，故D不符合题意。
故选C。
10．答案：B
解析：A.凝华是物质由气态直接变为固态的现象，冰化成水是熔化现象，故A不符合题意；
B.霜是气态的水蒸气直接变成固态小冰晶的现象，是凝华，故B符合题意；
C.露是气态水蒸气变为液态水的过程，是液化，故C不符合题意；
D.冬季房檐上的冰柱，是水滴从房檐流下来的过程中遇冷凝固而成，故D不符合题意。
故选B。
11．答案：C
解析：A、冬天会从口中呼出“白气”，“白气”是水蒸气液化形成的，故A错误；
B、夏天从冰箱冷藏柜拿出的饮料罐表面过一会儿会出现水珠，水珠是水蒸气液化形成的，故B错误；
C、加入防冻液后的混合液冬天不容易凝固，所以凝固点比水低，故C正确；
D、酒精由液态变为气态，是汽化现象，故D错误。
故选：C。
12．答案：D
解析：A.影子是由于光的直线传播形成的，故A不符合题意；
B.水中倒影是平面镜成像，是光的反射形成的，故B不符合题意；
C.汽车观后镜中物体的像是光的反射形成的，故C不符合题意；
D.水中的铅笔在水面处发生弯折是光的折射形成的，故D符合题意。
故选B。
13．答案：C
解析：A.看到初升的太阳是太阳的虚像，是由于光在不均匀的大气中传播时发生折射形成的，故A错误；
B.“水浅”是因为池底的反射光线从水中射入空气，在水面处发生折射，折射角大于入射角，人逆着折射光线的方向看去，看到的是折射光线的反向延长线会聚而成的虚像，虚像的位置比池底位置要高，所以人觉得水深变浅了，故B错误；
C.潜望镜成像属于平面镜成像，是光的反射形成的虚像，故C正确；
D.小孔成像，是光沿直线传播形成的倒立的实像，像的形状与小孔形状无关，故D错误。
故选：C。
14．答案：C
解析：由图可知，该物质在熔化时温度保持不变，即有固定的熔点，熔点为80℃，所以属于晶体，晶体在熔化时需要不断吸热，从第10min开始熔化，在第25min熔化结束，熔化过程大约持续了15min。
故选C。
15．答案：B
解析：冬天气温低于0℃时，玻璃瓶中的水结冰，状态发生变化，物质多少没有变化，所以水结冰后质量不变，由可知，质量一定时，密度减小，体积变大，故ACD错误，B正确。
故选：B。
16．答案：B
解析：
17．答案：D
解析：A.由于返回舱需要尽可能减轻重量，以便提高发射效率和减少燃料消耗，因此材料应该具有较小的密度。故A正确，不符合题意；
B.由于返回舱表面会面临高温，材料需要具备较高的熔点，以确保在极端高温下不会熔化或破坏。故B正确，不符合题意；
C.返回舱在穿越大气层时，会受到高速气流和气流的冲击，因此需要具有较高的硬度来抵抗外部压力和摩擦。故C正确，不符合题意；
D.对于最里层材料来说，导热性能应该是不良的或具有隔热性能，以防止外部高温传导到返回舱内部，从而保护航天员的安全。如果最里层材料导热性能好，那么外部的高温将迅速传导到内部，对航天员构成威胁。因此，最里层材料应该具有隔热性能，而不是导热性能好。故D错误，符合题意；
故选D。
18．答案：ABD
解析：
19．答案：ABC
解析：A、太阳光经过三棱镜被分解成红、橙、黄、绿、蓝、靛、紫，七种颜色的色光，故A正确；
B、光的三原色是：红、绿、蓝，将红、绿、蓝三色光重叠地照在白墙上，看到的将是白色，故B正确；
C、：“背日喷乎水，成虹霓之状”描写的是“人工虹”这是喷出的水后，空中有大量的小水滴，太阳光照在这些小水滴上，被分解为绚丽的七色光，也就是光的色散，故C正确；
D、强光照射到建筑物外部玻璃幕墙时会发生镜面反射，造成“光污染”，故D错误。
故选：ABC。
20．答案：ABD
解析：A、地球上能看到月亮是月球反射的太阳光，故A正确；
B、月球表面没有大气，所以是一个寂静无声的世界，故B正确；
C、从地球带到月球的实验装置质量不变，故C错误；
D、月食形成是光沿直线传播造成的，故D正确。
故选：ABD。
21．答案：0.1cm（1mm）；0-8cm；3.50；1；50
解析：
22．答案：热胀冷缩；C；B；-22；58；正立放大的虚
解析：
23．答案：音调；音色；响度；声源处（或接收处）
解析：女高音唱歌家唱歌，这里的“高”指的是音调高，不同发声体，音色不同，小明能够从伴奏中分辨出不同乐器发出的声音，是由于它们发出声音的音色不同小明调节手机音量，是用来调节响度的大小；为了不打扰妈妈休息，小明关闭手机是在声源处减弱噪声。
24．答案：大于；密度
解析：闪电与雷声同时同地发生，声音在空气中的传播速度是340m/s，光在空气中的传播速度是，光速远大于声速，则光传播到观察者位置的时间远短于声音传播的时间，所以我们总是先看到闪电后听到雷声；
密度是物质的一种特性，为鉴别一黄色金属块是否是金块可利用比较密度的方法进行鉴别。
25．答案：升华；热水的温度小于碘的熔点
解析：固态的碘直接变为气态，是升华现象。
由数据知，1标准大气压下，水的沸点是100℃，而碘的熔点是113.7℃，说明碘在热水中不可能熔化，所以实验过程中没有液态的碘出现，不会发生熔化。
26．答案：（1）；（2）0.3；（3）小
解析：
27．答案：（1）量角器；（2）同一平面内；（3）让入射光沿BO方向入射，观察反射光是否沿OA方向射出
解析：（1）实验中需要测量入射角和反射角的大小，所以还需要的测量工具是量角器。
（2）在光的反射中，入射光线、反射光线和法线在同一平面内，所以把F向后翻折，则在F上不能看到光的径迹。
（3）要验证光路是否可逆，可以让入射光沿BO方向入射，观察反射光是否沿OA方向射出，若反射光沿OA方向射出，说明光路可逆。
28．答案：（1）等于；（2）不变；（3）虚；（4）桌面上方
解析：（1）如图乙可知，物到平面镜的距离与像点到平面镜的距离相等，故得出结论：在平面镜成像中，像到平面镜的距离等于物到平面镜的距离。
（2）平面镜所成的像与物体等大，所以当蜡烛A远离玻璃板时，它的像大小不变。
（3）平面镜所成的像是虚像，虚像不能呈现在光屏上，所以在B的位置处竖放一个光屏，光屏上没有蜡烛A的像。
（4）平面镜所成的像与物体关于平面镜对称，若将玻璃板向蜡烛倾斜，如图丙所示，蜡烛的像会成在桌面上方，这是轿车前挡风玻璃设计成倾斜的原因之一，可以防止车内物体的像干扰司机的视线。
29．答案：（1）同一高度；（2）①照相机（合理即可）；②投影仪；③；（3）大；大；（4）凹透镜
解析：（1）为了使像成在光屏中央，应调整烛焰、凸透镜和光屏的中心在同一高度；
（2）①，成倒立、缩小的实像，照相机就是利用此原理制成的；
②，成倒立、放大的实像，投影仪就是利用此原理制成的；
③，成正立、放大的虚像，放大镜就是利用此原理制成的；
（3）由表中数据可知，凸透镜成实像时，物距减小，像距变大，像变大；
（4）根据近视眼的成因，当看物体时会将来自远处点的光会聚在视网膜前方；因凹透镜对光线有发散作用在近视眼睛前面放一个凹透镜，就能使来自远处物体的光会聚在视网膜上。
30．答案：（1）酒精灯；（2）汽化；（3）98；（4）吸收；（5）低
解析：（1）使用酒精灯加热时，要用外焰加热，所以要根据酒精灯火焰的高度确定烧杯的高度，故组装装置时，要按照自下而上的顺序，即先放酒精灯。
（2）汽化是物体从液态转化为气态的过程，沸腾是一种表面和内部同时发生的剧烈的汽化现象。
（3）水在沸腾时温度保持不变，该温度即为水的沸点，由图可知，实验测得水的沸点为98℃。
（4）水在沸腾时虽然温度保持不变，但要持续吸热，若移开酒精灯，过一会儿水不再沸腾。
（5）水的沸点受大气压强的影响，气压越低，水的沸点越低，所以用抽气筒抽出烧瓶中的一部分气体，烧瓶内气压减小，水的沸点降低，发现水再次沸腾。
31．答案：（1）零刻度线处；右；（2）37.4；40；；（3）乙丙甲
解析：
32．答案：（1）100；6；（2）0.06h
解析：（1）由图可知，该路段内小轿车车速最快不能超过
从标志牌到达唐县的路程
（2）由可知，到达唐县的时间
33．答案：（1）579；30；（2）；（3）
解析：（1）金属块的质量
补充水的质量
（2）补充的水的体积：
（3）金属块的体积：
金属块的密度：
实验序号
物距u/cm
像距v/cm
像和物与凸透镜的位置关系
像的性质
物距与焦距的关系
应用
1
60
12
在凸透镜异侧
倒立缩小实像
①
2
30
15
在凸透镜异侧
倒立缩小实像
3
20
20
在凸透镜异侧
倒立等大实像
4
15
30
在凸透镜异侧
倒立放大实像
②
5
12
60
在凸透镜异侧
倒立放大实像
6
10
不成像
7
8
在凸透镜同侧
正立放大虚像
③
放大镜
8
4
在凸透镜同侧
正立放大虚像
