72，湖南省湘西自治州2023-2024学年九年级上学期物理期末质量跟踪监视试题

这是一份72，湖南省湘西自治州2023-2024学年九年级上学期物理期末质量跟踪监视试题，共13页。试卷主要包含了选择题，填空题，实验题，作图题，计算题等内容，欢迎下载使用。

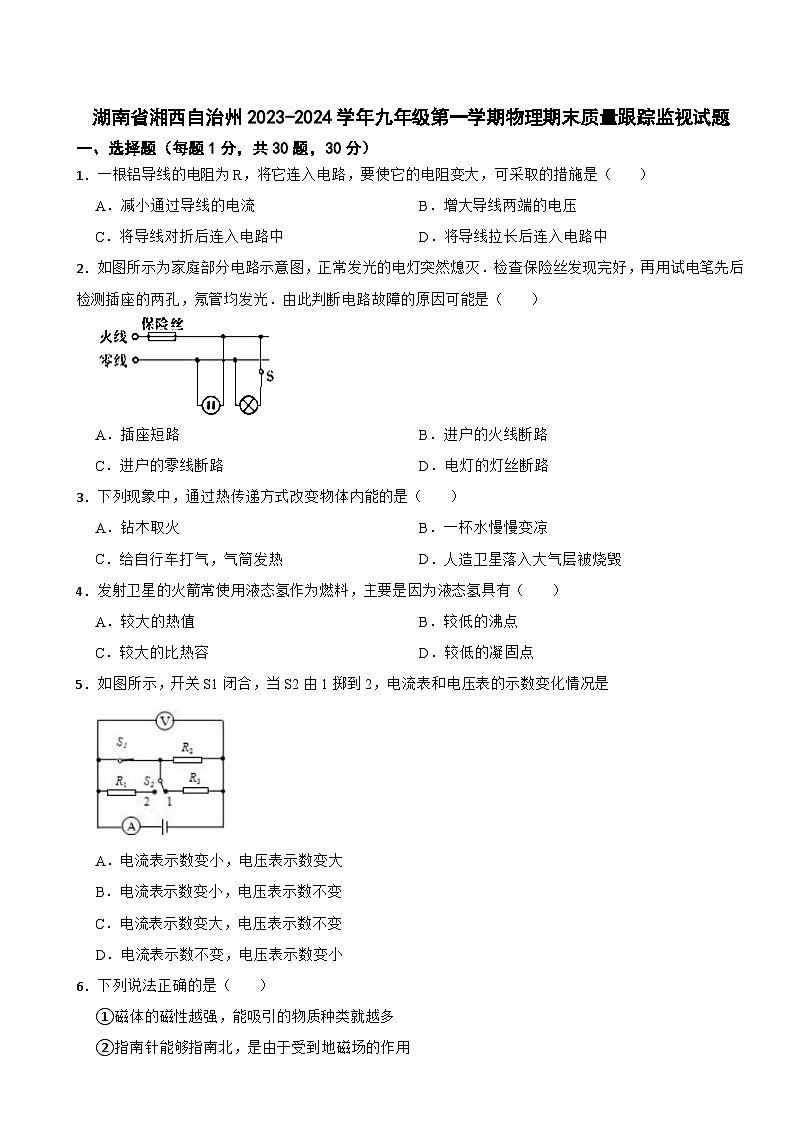

一、选择题（每题1分，共30题，30分）
1．一根铝导线的电阻为R，将它连入电路，要使它的电阻变大，可采取的措施是（ ）
A．减小通过导线的电流B．增大导线两端的电压
C．将导线对折后连入电路中D．将导线拉长后连入电路中
2．如图所示为家庭部分电路示意图，正常发光的电灯突然熄灭．检查保险丝发现完好，再用试电笔先后检测插座的两孔，氖管均发光．由此判断电路故障的原因可能是（ ）
A．插座短路B．进户的火线断路
C．进户的零线断路D．电灯的灯丝断路
3．下列现象中，通过热传递方式改变物体内能的是（ ）
A．钻木取火B．一杯水慢慢变凉
C．给自行车打气，气筒发热D．人造卫星落入大气层被烧毁
4．发射卫星的火箭常使用液态氢作为燃料，主要是因为液态氢具有（ ）
A．较大的热值B．较低的沸点
C．较大的比热容D．较低的凝固点
5．如图所示，开关S1闭合，当S2由1掷到2，电流表和电压表的示数变化情况是
A．电流表示数变小，电压表示数变大
B．电流表示数变小，电压表示数不变
C．电流表示数变大，电压表示数不变
D．电流表示数不变，电压表示数变小
6．下列说法正确的是（ ）
①磁体的磁性越强，能吸引的物质种类就越多
②指南针能够指南北，是由于受到地磁场的作用
③能够自由转动的小磁针静止时，其N极指向地理北极附近
④磁体之间的作用是通过磁场发生的，但磁场并不存在
A．只有①和②B．只有①和④C．只有②和③D．只有③和④

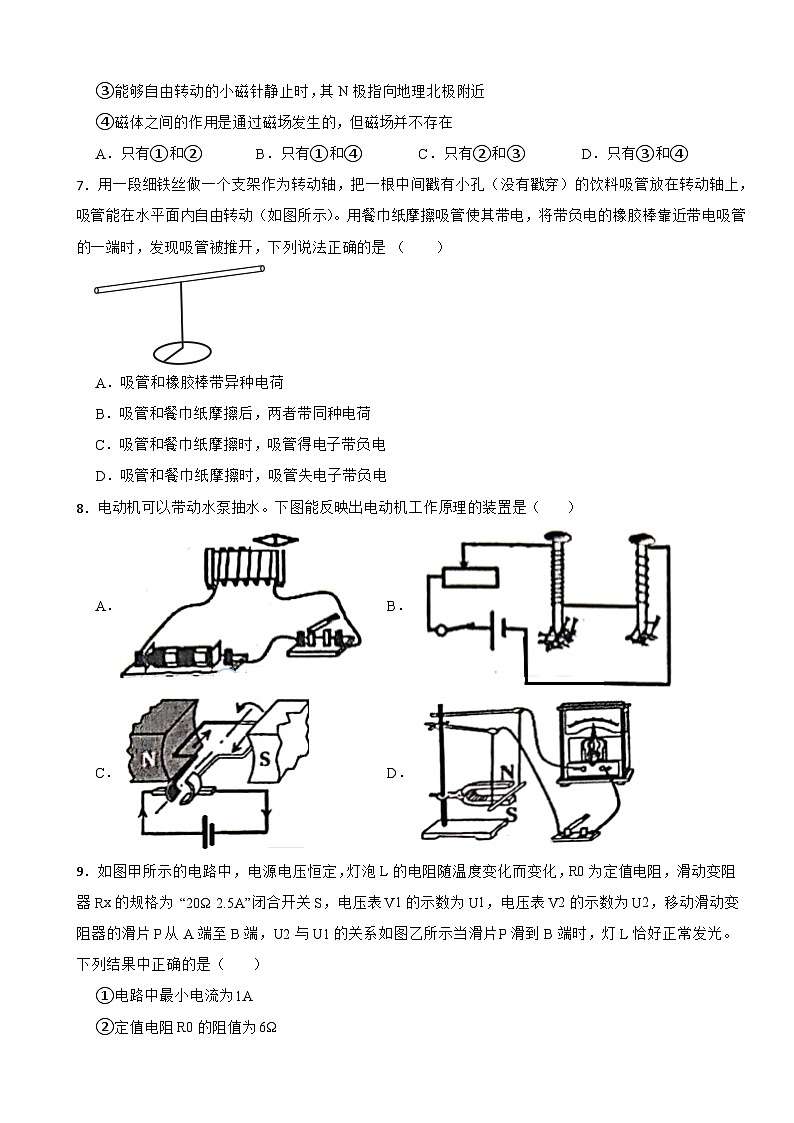

7．用一段细铁丝做一个支架作为转动轴，把一根中间戳有小孔（没有戳穿）的饮料吸管放在转动轴上，吸管能在水平面内自由转动（如图所示）。用餐巾纸摩擦吸管使其带电，将带负电的橡胶棒靠近带电吸管的一端时，发现吸管被推开，下列说法正确的是 （ ）
A．吸管和橡胶棒带异种电荷
B．吸管和餐巾纸摩擦后，两者带同种电荷
C．吸管和餐巾纸摩擦时，吸管得电子带负电
D．吸管和餐巾纸摩擦时，吸管失电子带负电
8．电动机可以带动水泵抽水。下图能反映出电动机工作原理的装置是（ ）
A． B．
C． D．

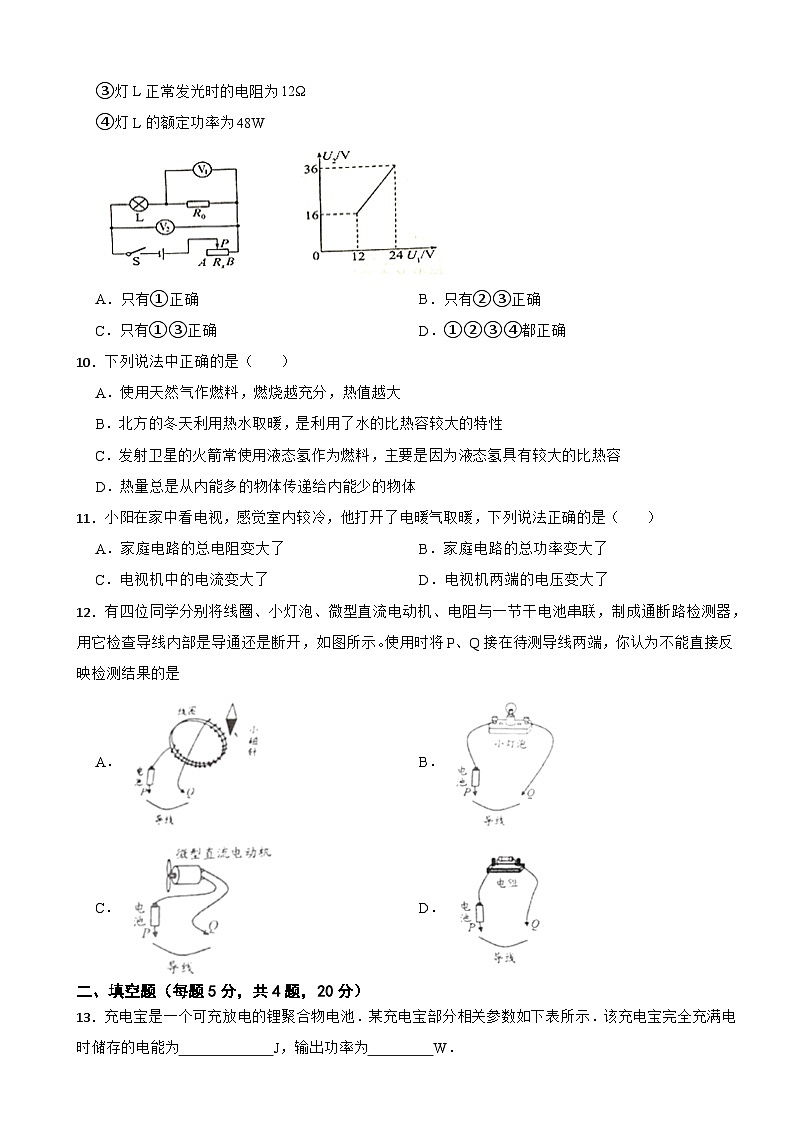

9．如图甲所示的电路中，电源电压恒定，灯泡L的电阻随温度变化而变化，R0为定值电阻，滑动变阻器Rx的规格为 “20Ω 2.5A”闭合开关S，电压表V1的示数为U1，电压表V2的示数为U2，移动滑动变阻器的滑片P从A端至B端，U2与U1的关系如图乙所示当滑片P滑到B端时，灯L恰好正常发光。下列结果中正确的是（ ）
①电路中最小电流为1A
②定值电阻R0的阻值为6Ω
③灯L正常发光时的电阻为12Ω
④灯L的额定功率为48W
A．只有①正确B．只有②③正确
C．只有①③正确D．①②③④都正确
10．下列说法中正确的是（ ）
A．使用天然气作燃料，燃烧越充分，热值越大
B．北方的冬天利用热水取暖，是利用了水的比热容较大的特性
C．发射卫星的火箭常使用液态氢作为燃料，主要是因为液态氢具有较大的比热容
D．热量总是从内能多的物体传递给内能少的物体
11．小阳在家中看电视，感觉室内较冷，他打开了电暖气取暖，下列说法正确的是（ ）
A．家庭电路的总电阻变大了B．家庭电路的总功率变大了
C．电视机中的电流变大了D．电视机两端的电压变大了
12．有四位同学分别将线圈、小灯泡、微型直流电动机、电阻与一节干电池串联，制成通断路检测器，用它检查导线内部是导通还是断开，如图所示。使用时将P、Q接在待测导线两端，你认为不能直接反映检测结果的是
A．B．
C．D．
二、填空题（每题5分，共4题，20分）
13．充电宝是一个可充放电的锂聚合物电池．某充电宝部分相关参数如下表所示．该充电宝完全充满电时储存的电能为 J，输出功率为 W．
14．生活中 “热”含义非常丰富，物理学中，“天气很热”中的“热”指 高；“两手相互摩擦手会发热”的“热”指 增加．
15．我国家庭电路电压是 V，现有一电阻为48.4Ω的电暖器在此电压下正常工作，此时的电功率为 W；如不考虑能量损失，加热30min，消耗电能 kW·h，放出热量 J。
16．如图电路中，当S1闭合、S2断开时，电压表的示数为2.5V；当S1断开、S2闭合时，电压表示数为6V，则灯L2两端的电压为 V，电源电压为 V，S1、S2均闭合时电压表示数为 V。
三、实验题（共12分）
17．实验小组的同学为了探究影响电流产生热量的因素，准备了两个相同的烧瓶，内装质量相等的煤油，两个带有橡胶塞的规格完全相同的温度计，三个规格完全相同的滑动变阻器，四根阻值不同（R1 >R2 ；R3=R4）的电阻丝，以及电源、开关、导线等。两个实验小组的同学根据现有的实验器材，分别设计了如图甲、乙所示两个方案。
（1）甲方案可探究当 和通电时间一定时，电流产生的热量跟电阻的关系。闭合开关，通电一段时间后，温度升高较多的是 温度计。（选填“A”或“B”）。
（2）乙方案可探究当电阻和通电时间一定时，电流产生的热量跟 的关系。闭合开关，通电一段时间后，温度升高较多的是 温度计。（选填“C” 或“D”）。
18．图是探究“电流与电阻关系”的电路图，电源电压为3V，定值电阻R1的阻值分别为5Ω、10Ω、20Ω．
（1）实验中连接电路时，开关应 ，开关闭合前，滑动变阻器的滑片P应移至最 端：（选填：左或右）
（2）实验中将定值R由5Ω变成10Ω移动滑片，保持电压表示数不变，此时滑动变阻器接入电路的电阻比原来（5Ω）电阻接入电路时要 （填大或小）
（3）实验中保持电阻R两端的电压为1.5V不变，将定值电阻R由10Ω换成20Ω后，则滑动变阻器R阻值应调 Ω．
19．
（1）在探究“固体熔化时温度的变化规律”和“水沸腾时温度变化的特点”两个实验中，都需用到的测量器材是 和 。
（2）探究“串联电路电压的规律”的电路如图1所示。电源提供的电压不超过3V。闭合开关，电压表的示数如图2所示。
①此时L1两端的电压为 V。
②在后续的探究实验中：
小明的做法：把导线b从接在P端改接在M端，测出串联电路两端电压。
小芳的做法：把导线a从接在电源负极改接在M端，测出L2两端电压。
其中， 的做法是错误的。原因是： 。
四、作图题（共16分）
20．请用笔画线代替导线，将如图中的电灯、开关和插座（插座准备接大功率用电器）接入家庭电路中．
（ ）
21．如图所示，根据磁体静止时N极的指向，标出通电螺线管的N极和电源的正极
（ ）
五、计算题（共22分）
22．小强用如图所示装置在10s内将重为450N的货物匀速提升2m，此过程中拉力F的功率为120W。求：
（1）提升装置所做的有用功；
（2）拉力F做的功；
（3）该滑轮组的机械效率。
23．如图所示的电路，电阻R2的阻值是20Ω。当开关S闭合时，电流表A1的示数是0.4A，电流表A的示数是1.0A。求：
（1）电源电压；
（2）电阻R1的阻值；
（3）通电10s，电流通过电阻R2所产生的热量。
答案解析部分
1．【答案】D
【知识点】影响电阻大小的因素
【解析】【解答】A.减小通过导线的电流，不能改变电阻，A不符合题意；
B.增大导线两端的电压，不能改变电阻大小，B不符合题意；
C.将导线对折后连入电路中，导线的长度减小，横截面积不变大，电阻减小，C不符合题意；
D.将导线拉长后连入电路中，长度变大，横截面积变小，电阻变大，D符合题意。
故答案为：D.
【分析】导体的电阻和材料、长度、横截面积有关，和电流、电压无关。
2．【答案】C
【知识点】家庭电路的故障分析
【解析】【解答】A.根据题意所给故障现象，且发现保险丝完好，可推断故障原因不可能是短路，A不符合题意；
B.根据试电笔检测插座时，氖管可以发光，可推断出火线不可能断路，B不符合题意；
CD.如果是电灯的灯丝断路，则只会导致电灯熄灭，而插座应该是正常的，即试电笔检测插座两个孔时，应出现的现象是：一个孔氖管发光，另一个孔氖管不发光，C符合题意、D不符合题意．
故答案为：C
【分析】引起电路中电流过大的原因有两个：一是电路发生短路；二是用电器总功率过大。
家庭电路中出现电路故障时，如果是断路，氖管发光说明该部分一定直接或间接接触火线，找出通路部分，其余部分有可能是断路。
3．【答案】B
【知识点】做功改变物体内能；热传递改变物体内能
【解析】【解答】解：A、钻木取火，是利用了做功改变物体的内能，A不合题意；
B、一杯水慢慢变凉，是通过热传递的方式改变内能，B符合题意；
C、给自行车打气，气筒发热，是压缩气体做功改变物体的内能，C不合题意；
D、人造卫星落入大气层被烧毁，是摩擦生热，是通过做功改变物体的内能，D不合题意．
故答案为：B．
【分析】热传递时，热量由高温物体传给低温物体 . 消耗机械能同时获得了内能，是做功改变物体的内能 .
4．【答案】A
【知识点】比热容；燃料的热值
【解析】【解答】火箭使用液态氢作为燃料，是因为液态氢的热值大，相同质量时，放出热量多，A符合题意。
故答案为：A.
【分析】不同燃料的热值不同，液态氢的热值大。
5．【答案】B
【知识点】电路的动态分析
【解析】【解答】根据图像，电压表测量电源电压，开关S1闭合，当S2在1时，电阻并联，掷到2时，只R2接入电路，由于减少支路，电流表变小，电压表的示数不变，B符合题意。
故答案为：B.
【分析】根据连接在电路中电阻的变化，判断电流和电压变化。
6．【答案】C
【知识点】磁场；地磁场
【解析】【解答】①磁体只能吸引磁性材料；②指南针能够指南北，是受到地磁场的作用，正确；③能够自由转动的小磁针静止时，其N极指向地理北极附近，正确；④磁体之间的作用是通过磁场发生的，磁场存在，②③正确，C符合题意。
故答案为：C.
【分析】磁体能吸引磁性材料；磁体周围存在磁场，使磁极间产生相互作用；地球周围有磁场。
7．【答案】C
【知识点】两种电荷；电荷间的相互作用规律；物体带电情况的判断
【解析】【解答】A、吸管和橡胶棒相互排斥则它们带同种电荷，故A错误。
B、吸管和餐巾纸摩擦后电荷发生转移，两者应该带异种电荷，故B错误。
C、吸管带负电是因为吸管与餐巾纸摩擦时，吸管得到了电子，故C正确。
D、吸管与餐巾纸摩擦时吸管得到电子带负电，故D错误。
故答案为：C
【分析】在摩擦起电中，失去电子带正电得到电子带负电。同种电荷相互排斥，一种电荷相互吸。带电体具有吸引轻小物体的性质。
8．【答案】C
【知识点】磁场对通电导线的作用；电磁感应；影响电磁铁磁性强弱的因素及其探究
【解析】【解答】电动机工作原理是磁场对电流的作用，实验原理中，有电源、磁场，电流在磁场中受力，C符合题意。
故答案为：C.
【分析】电动机的工作原理是磁场对电流的作用。
9．【答案】A
【知识点】欧姆定律及其应用；电功率的计算
【解析】【解答】①根据图像，电路串联，电压表V1测量R0的分压，V2测量灯泡和R0的总电压，当滑片在B端时，电阻最小，不分压，电压表V2示数最大，测量电源电压，则电源电压为36V；当滑片在A时，滑动变阻器取值最大为20Ω，电压表V2示数为16V，则滑动变阻器分压36V-16V=20V，此时电路的最小电流为I小=U大Rx=20V20Ω=1A，正确；
②电压表V1示数最小为12V，计算电阻为R1=U1I小=12V1A=12Ω，错误；
③滑片在B端时，电压表V1为24V，电流为I大=U1'R1=24V12Ω=2A，灯泡分压为36V-24V=12V，灯泡的电阻为RL=ULI大=12V2A=6Ω，错误；
④灯泡的额定功率P=UI=12V×2A=24W，错误，A符合题意。
故答案为：A.
【分析】根据滑变取值最小时，结合电压表判断电源电压；利用滑动变阻器的电阻，根据I=UR，计算电流，利R=UI用，计算定值电阻；根据灯泡分压最大时，计算分压，结合P=UI，计算电功率。
10．【答案】B
【知识点】比热容；燃料的热值
【解析】【解答】A.热值是燃料的特性，和燃烧情况无关，A不符合题意；
B.冬天利用热水取暖，利用了水的比热容较大，放热能力强，B符合题意；
C.火箭常使用液态氢作为燃料，是液态氢具有较大的热值，相同质量时，放热多，C不符合题意；
D.热量总是从温度高的物体传递给温度低的物体，D不符合题意。
故答案为：B.
【分析】不同燃料的热值不同，热值是特性，一般不变；水的比热容较大，放热能力强；热传递的条件是温度差。
11．【答案】B
【知识点】电功率的计算
【解析】【解答】A．家庭电路中各用电器是并联的，根据并联电路电阻的特点：越并越小，比小的还小的规律可知，打开电暖气取暖，电路的总电阻变小了，A不符合题意；
B．家庭电路中各用电器工作时的功率之和，就是电路中的总功率，所以打开电暖气取暖，电路中的总功率变大了，B符合题意；
C．家庭电路中各用电器是并联的，工作时互不影响，所以打开电暖气取暖时，对电视机中的电流没有影响，C不符合题意；
D．家庭电路中各用电器是并联的，各用电器两端的电压等于电源电压，D不符合题意。
故答案为：B。
【分析】电阻并联，并联的东西越多，电阻越小；电源电压一定时，电阻越小，功率越大。
12．【答案】D
【知识点】电路的三种状态
【解析】【解答】A.根据图像，连接导线后，电路若接通，通电线圈有电流，小磁针指向发生偏转，可以检测电路的通断，A不符合题意；
B.连接导线后，若有电流，灯泡发光，可以检测电路的通断，B不符合题意；
C.连接导线，电路接通后，电动机转动，可以检测电路是否接通，C不符合题意；
D.连接导线后，电阻没有明显变化，不能检测电流是否接通，D符合题意。
故答案为：D.
【分析】电流周围有磁场，附近的小磁针指针发生偏转；电流通过灯泡，灯泡发光；电流通过电动机，电动机转动。
13．【答案】3.6×104；5
【知识点】电功的计算；电功率的计算
【解析】【解答】解：该充电宝完全充满电时储存的电能：
W=UIt=20V×100×10﹣3A×5×3600s=3.6×104J，
输出功率：
P=U′I′=5V×1000×10﹣3A=5W．
故答案为：3.6×104；5．
【分析】由充电宝的铭牌可知完全充电参数，根据W=UIt求出完全充满电时储存的电能，又知道输出电压和输出电流，根据P=UI求出输出功率．
14．【答案】气温(或温度)；内能
【知识点】温度及温度计的使用与读数；热量的概念
【解析】【解答】温度是反映冷热程度的物理量，所以“天气很热”中的“热”是指温度很高；内能是指物体内部所有分子由于热运动而具有的动能和分子之间势能的总和，做功和热传递是改变内能的两种方式，所以“摩擦发热”中的“热”指通过做功的方式使内能增加；
【分析】“天气很热”中的“热”是指温度很高；“摩擦发热”中的“热”指通过做功的方式使内能增加。
15．【答案】220；1000；0.5；1.8×106
【知识点】电压和电压的单位换算；电功的计算；电功率的计算
【解析】【解答】我国家庭电路电压是220V；计算电暖气的电功率为P=U2R=220V248.4Ω=1000W；计算消耗电能W=Pt=1kW×0.5h=0.5kW·h，放出热量0.5kW·h=1.8×106J。
【分析】我国家庭电路电压为220V；根据P=U2R，计算电功率；利用W=Pt，计算消耗的电能。
16．【答案】3.5；6；6
【知识点】欧姆定律及其应用
【解析】【解答】根据图像，灯泡串联，当S1闭合、S2断开时，电压表测量L1分压，示数为2.5V；当S1断开、S2闭合时，电压表测量电源电压，示数为6V；则灯L2两端的电压为6V-2.5V=3.5V，电源电压为6V，S1、S2均闭合时，灯泡L2短路，电压表仍测量电源电压，示数为6V。
【分析】根据开关状态，判断电压表测量的位置；在串联电路中，总电压等于各用电器分压之和。
17．【答案】（1）电流；A
（2）电流；C
【知识点】焦耳定律
【解析】【解答】探究影响电流产生热量的因素时，
（1）甲方案，电阻串联，电流相同，探究当电流和通电时间一定时，电流产生的热量跟电阻的关系；由于通电一段时间后，由于R1>R2，R1产生的热量多，温度升高较多的是A温度计；
（2）乙方案，电阻并联，通过滑动变阻器可以调节电流相同，探究电阻和通电时间一定时，电流产生的热量跟电流的关系；根据滑动变阻器滑片位置，C导体的电流较大，通电一段时间后，温度升高较多的是C温度计。
【分析】（1）电阻串联时，电流相等，可以探究电流产生热量和电阻的关系，电阻越大， 产生热量越多；
（2）探究电流产生热量和电流的关系，需要调节滑片，改变电流，电流越大，产生的热量越多。
18．【答案】（1）断开；右
（2）大
（3）20
【知识点】探究电流与电压、电阻的关系实验
【解析】【解答】探究电流与电阻关系的实验中，
（1）连接电路时，开关应断开，开关闭合前，滑动变阻器的取值最大，滑片P应移至最右端；
（2）实验中，将定值R由5Ω变成10Ω，电阻变大，分压变大，为使电压表示数不变，移动滑片，使滑动变阻器接入电路的电阻比原来接入电路时要大；
（3）实验中，保持电阻R两端的电压为1.5V不变，电源电压3V，由于定值电阻和滑动变阻器分压相同，则电阻相等，当定值电阻R由10Ω换成20Ω后，滑动变阻器R阻值应调为20Ω。
【分析】（1）连接电路时，开关断开，滑片在电阻最大处；
（2）电压表处的电阻变大，为使电压表示数不变，滑动变阻器取值变大；
（3）根据串联电路分压规律和已知的电阻，计算滑动变阻器的电阻取值。
19．【答案】（1）停表；温度计
（2）1.2；小芳；电压表正负接线柱会接反
【知识点】熔化和凝固的探究实验；探究水的沸腾实验；探究串、并联电路中的电压规律实验
【解析】【解答】(1)探究固体熔化时的温度变化规律的实验和水沸腾时的温度变化的特点实验中都需要计时和测量温度，因此都需要停表和温度计；(2)①根据图示可知电压表测L1两端电压，由图示电压表可知电压为1.2V；②小芳做法错误，直接将导线a从接在电源负极改接在M端，则电压表的正负接线柱接反了，会损坏电压表。
【分析】（1）探究固体熔化和液体沸腾时，都需要温度计测量温度，利用秒表计算时间；（2）根据电压表选择的量程和指针位置测量电压；（3）电压表使用时，接线柱要正入负出。
20．【答案】
【知识点】家庭电路的连接
【解析】【解答】家庭电路中，灯泡的开关连接在火线一侧，三孔插座要左零右火上接地，如图 。
【分析】灯泡的开关连接在火线上；插座要左零右火上接地。
21．【答案】
【知识点】安培定则；通电螺线管的极性和电流方向的判断
【解析】【解答】根据图像，通电螺线管的右侧和磁体的N极排斥，则螺线管的右侧是N极，根据安培定则，判断电流从电源从右侧流出，为正极，如图 。
【分析】根据磁极间的相互作用，判断磁极位置，结合安培定则判断电源的正负极。
22．【答案】（1）解：提升装置所做的有用功：W有用＝Gh＝450N×2m＝900J。
（2）解：根据P =Wt 可得拉力F做的功：W总＝Pt＝120W×10s＝1200J。
（3）解：滑轮组的机械效率：η =W有用W总=900J1200J× 100%＝75%。
【知识点】功率计算公式的应用；滑轮组及其工作特点；滑轮（组）的机械效率；功的计算及应用
【解析】【分析】（1）利用 W有用＝Gh求得提升装置所做的有用功 .
（2） 根据P =Wt 可得拉力F做的功 .
（3）利用 η =W有用W总 求得 滑轮组的机械效率 .
23．【答案】（1）解： 由电路图可知，R1与R2并联，电流表A测干路电流，电流表A1测R1支路的电流。
因并联电路中干路电流等于各支路电流之和，
所以，通过R2的电流：
I2=I-I1=1.0A-0.4A=0.6A，
因并联电路中各支路两端的电压相等，
所以，由 I=UR 可得，电源的电压：
U=U1=U2=I2R2=0.6A×20Ω=12V
（2）解： 电阻R1的阻值：
R1=U1I1=12V0.4A=30Ω
（3）解： 通电10s，电流通过电阻R2所产生的热量：Q2=I22R2t=（0.6A）2×20Ω×10s=72J。
【知识点】并联电路的电流规律；欧姆定律及其应用；焦耳定律的应用
【解析】【分析】（1）根据并联电路干路电流和支路电流关系，计算支路电流；根据U=IR，计算电压大小；
（2）根据R=UI，计算电阻；
（3）利用Q=I2Rt，计算电流产生热量的多少。完全充电
100mA/20V/5h
输出电压
5V
输出电流
1000mA
