最新高考物理一轮复习【讲通练透】 第36讲 用单摆测量重力加速度的大小（讲通）

这是一份最新高考物理一轮复习【讲通练透】 第36讲 用单摆测量重力加速度的大小（讲通），文件包含第36讲用单摆测量重力加速度的大小讲通教师版docx、第36讲用单摆测量重力加速度的大小讲通学生版docx等2份试卷配套教学资源，其中试卷共27页， 欢迎下载使用。

1、有准备的去听，也就是说听课前要先预习，找出不懂的知识、发现问题，带着知识点和问题去听课会有解惑的快乐，也更听得进去，容易掌握;
2、参与交流和互动，不要只是把自己摆在“听”的旁观者，而是“听”的参与者。
3、听要结合写和思考。
4、如果你因为种种原因，出现了那些似懂非懂、不懂的知识，课上或者课后一定要花时间去弄懂。
其次，要学会记忆：
1、要学会整合知识点。把需要学习的信息、掌握的知识分类，做成思维导图或知识点卡片，会让你的大脑、思维条理清醒，方便记忆、温习、掌握。
2、合理用脑。
3、借助高效工具。学习思维导图，思维导图是一种将放射性思考具体化的方法，也是高效整理，促进理解和记忆的方法。最后，要学会总结：
一是要总结考试成绩，通过总结学会正确地看待分数。
1.摸透主干知识 2.能力驾驭高考 3.科技领跑生活

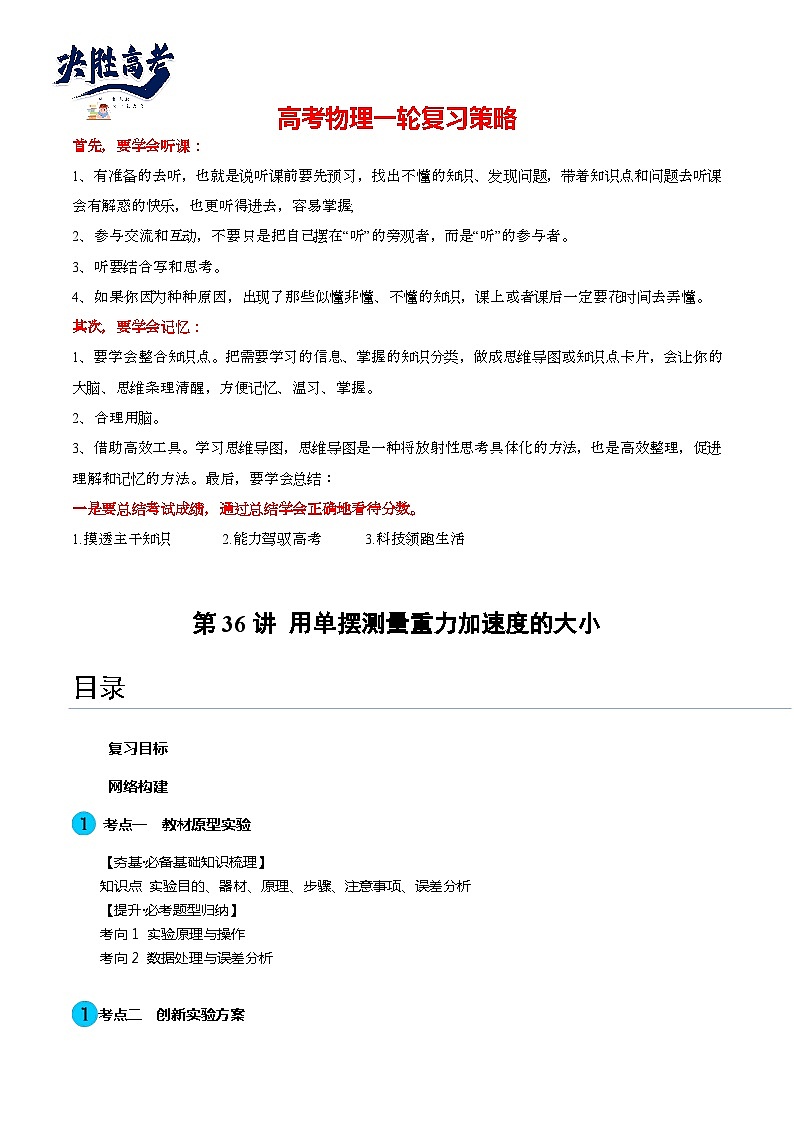

第36讲 用单摆测量重力加速度的大小
目录
复习目标

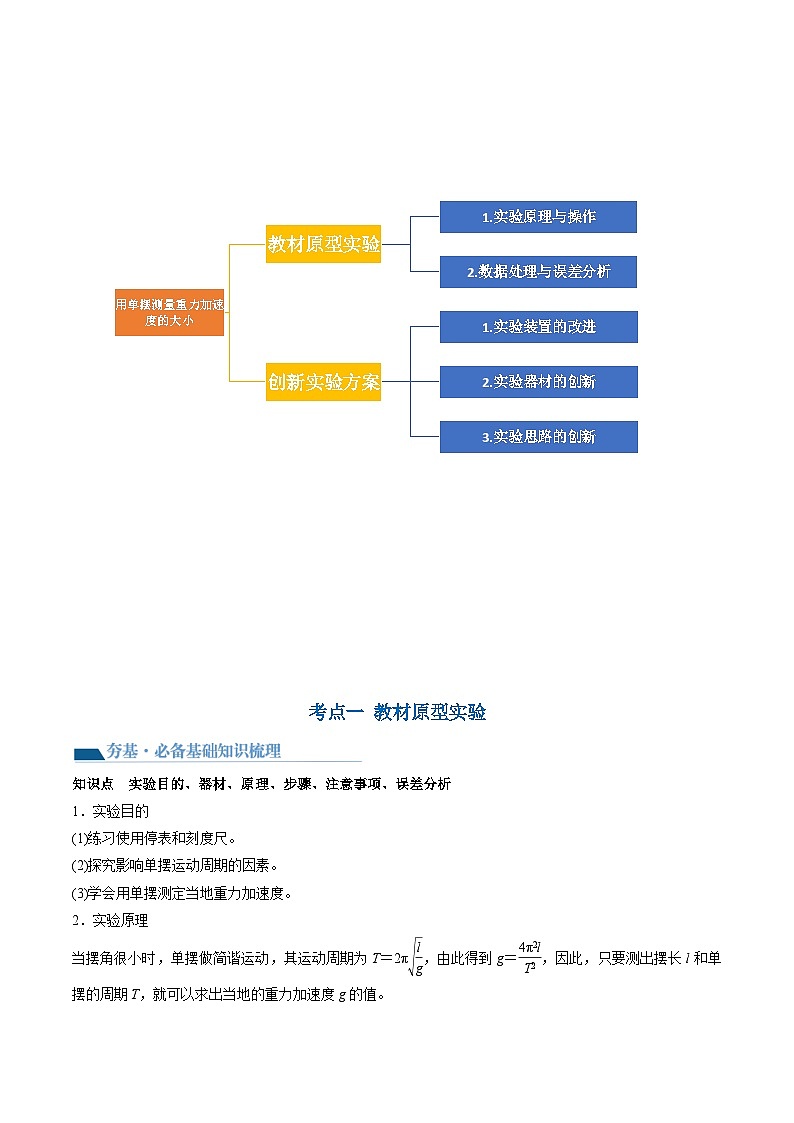

网络构建
考点一 教材原型实验
【夯基·必备基础知识梳理】
知识点 实验目的、器材、原理、步骤、注意事项、误差分析
【提升·必考题型归纳】
考向1 实验原理与操作
考向2 数据处理与误差分析
考点二 创新实验方案
【夯基·必备基础知识梳理】
知识点 实验方案的改进
【提升·必考题型归纳】
考向1 实验原理的改进
考向2 实验器材的创新
考向3 实验思路的创新

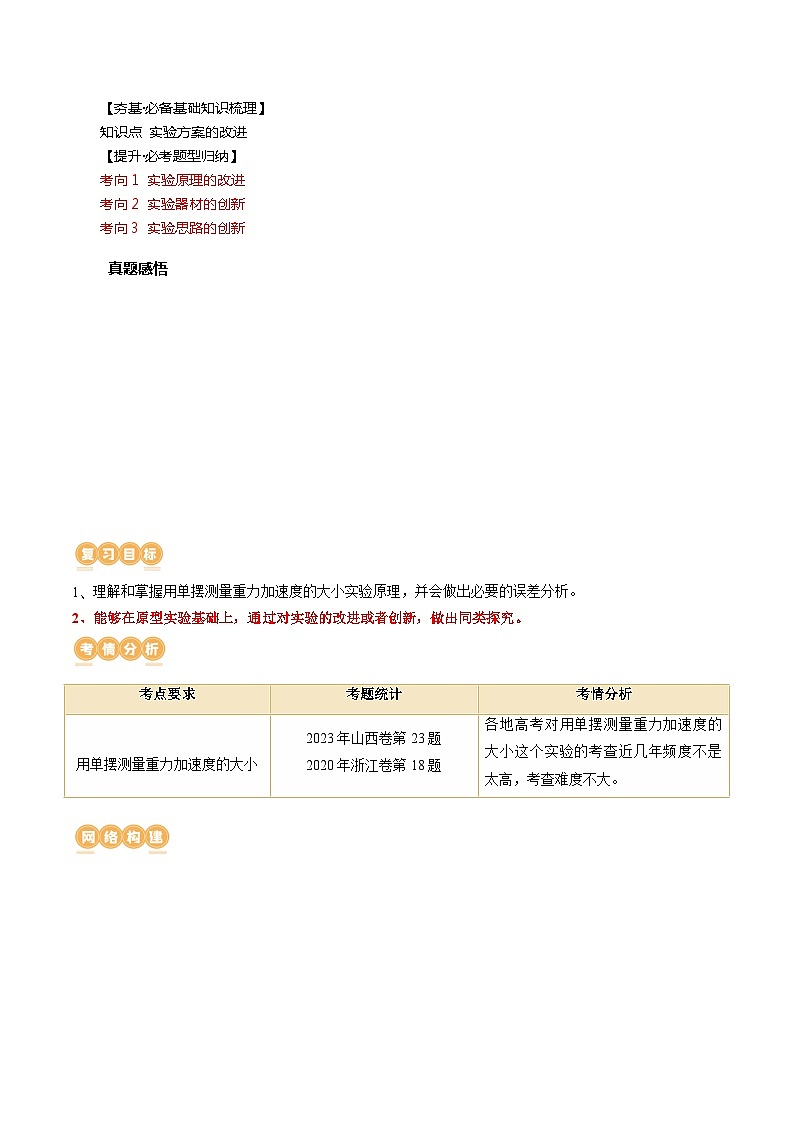

真题感悟
理解和掌握用单摆测量重力加速度的大小实验原理，并会做出必要的误差分析。
2、能够在原型实验基础上，通过对实验的改进或者创新，做出同类探究。
考点一 教材原型实验
知识点 实验目的、器材、原理、步骤、注意事项、误差分析
1．实验目的
(1)练习使用停表和刻度尺。
(2)探究影响单摆运动周期的因素。
(3)学会用单摆测定当地重力加速度。
2．实验原理
当摆角很小时，单摆做简谐运动，其运动周期为T＝2π eq \r(\f(l,g)) ，由此得到g＝ eq \f(4π2l,T2) ，因此，只要测出摆长l和单摆的周期T，就可以求出当地的重力加速度g的值。
3．实验器材
单摆、游标卡尺、毫米刻度尺、停表。
4．实验过程
(1)在细线的一端打一个比小球上的孔径稍大一些的结，将细线穿过球上的小孔，并把细绳上端固定在铁架台上，制成单摆。
(2)将铁夹固定在铁架台上端，铁架台放在实验桌边，使铁夹伸到桌面以外，让摆球自然下垂，在单摆平衡位置处做上标记，如图所示。
(3)用毫米刻度尺量出摆线长度l′，用游标卡尺测出金属小球的直径，即得出金属小球半径r，计算出摆长l＝l′＋r。
(4)把单摆从平衡位置处拉开一个很小的角度(不超过5°)，然后放开金属小球，让金属小球摆动，待摆动平稳后测出单摆完成30～50次全振动所用的时间t，计算出单摆的振动周期T。
(5)根据单摆周期公式，计算当地的重力加速度。
(6)改变摆长，重做几次实验。
5．数据处理
(1)公式法：利用T＝ eq \f(t,N) 求出周期，算出三次测得的周期的平均值，然后利用公式g＝ eq \f(4π2l,T2) 求重力加速度。
(2)图像法：根据测出的一系列摆长l对应的周期T，作lT2的图像，由单摆周期公式得l＝ eq \f(g,4π2) T2，图像应是一条通过原点的直线，如图所示，求出图线的斜率k，即可利用g＝4π2k求重力加速度。
6．误差分析
7．注意事项
(1)悬线顶端不能晃动，需用夹子夹住，保证悬点固定。
(2)单摆必须在同一平面内振动，且摆角小于5°。
(3)选择在摆球摆到平衡位置处时开始计时，并数准全振动的次数。
(4)小球自然下垂时，用毫米刻度尺量出悬线长l′，用游标卡尺测量小球的直径，然后算出摆球的半径r，则摆长l＝l′＋r。
(5)一般选用1 m左右的细线。
考向1 实验原理与操作
1．某同学用单摆测定当地的重力加速度g。
（1）如图所示，用游标卡尺测摆球直径。摆球直径d= mm。

（2）实验操作步骤如下：
A．取一根细线，下端系住一个金属小球，上端固定在铁架台上；
B．用米尺（最小刻度为1mm）测得摆线长l；
C．在摆线偏离竖直方向较小夹角的位置由静止释放小球；
D．用秒表记录小球完成n次全振动的总时间t，得到周期；
E.改变摆线长，重复B、C、D的操作。
该同学采用两种方法处理实验数据。第一种方法：根据每一组T和l，利用求出多组g值，然后计算g值的平均值，求得当地的重力加速度g。第二种方法：根据每一组T和l，在图3中描点，然后连线；根据图线的斜率，求出当地的重力加速度g。
a.如果实验中测量摆线长l和单摆周期T的偶然误差都比较小，那么，第一种方法求出的重力加速度 当地的重力加速度（选填“大于”、“等于”或“小于”）；
b.根据该同学在图2中描出的点，请在图中描绘出T2—l图线 ；
c.该同学从图中求出图线斜率k，则重力加速度g与斜率k的关系式为g= ；代入数据求得g= m/s2（结果保留3位有效数字）。

考向2 数据处理与误差分析
2．甲、乙两同学利用单摆测定当地重力加速度。
（1）甲同学用10分度的游标卡尺测量摆球的直径，如图所示，他测量的读数应该是 cm。接着他正确测量了摆线长，加上摆球半径，得到了摆长l。
（2）为了测定该单摆的振动周期T，下列做法中正确的是 。
A．将摆球拉离平衡位置一个小角度，从静止释放开始计时，小球第一次回到释放点停止计时，以这段时间作为周期
B．将摆球拉离平衡位置一个小角度，从静止释放开始计时，小球第30次回到释放点停止计时，以这段时间除以30作为周期
C．将摆球拉离平衡位置一个小角度，从静止释放摆球，当小球某次通过最低点时开始计时，并数为0，以后小球每次经过最低点时，他依次数为1、2、3……，数到60时停止计时，以这段时间除以30作为周期
D．将摆球拉离平衡位置一个小角度，从静止释放摆球，当小球某次向右通过最低点时开始计时，并同时数30，以后小球每次向右经过最低点时，他依次计数为29、28、27……，数到0时停止计时，以这段时间除以30作为周期
（3）他根据正确方法测出了摆长l和周期T，计算当地的重力加速度的表达式为g＝ 。
（4）甲同学用上述方法测量重力加速度g，你认为最需要改进的是 。
（5）乙同学没有测量摆球直径，只正确测得了摆线长为l，和对应的单摆振动周期为T。然后通过改变摆线的长度，共测得6组l和对应的周期T，计算出T2，作出l－T2图线，在图线上选取相距较远的A、B两点，读出与这两点对应的坐标，如图所示。乙同学计算重力加速度的表达式为g＝ 。
（6）乙同学没有测量摆球直径，把摆线长当成了摆长。你认为他这种做法会不会引起实验的系统误差 （填“会”或“不会”）
考点二 创新实验方案
知识点:
(1)实验原理的改进：借助光敏电阻测时间
(2)实验器材的改进：用杆线摆替代线摆
考向1 实验原理的改进
1．某学习小组学习了单摆的相关知识后，想利用如图甲所示的装置测量当地的重力加速度。
（1）赵同学找到实验室的光敏电阻等元件，利用如图乙所示装置记录振动周期，在摆球运动的最低点的左、右两侧分别放置一激光光源与光敏电阻，光敏电阻与某自动记录仪相连，该仪器显示的光敏电阻阻值R随时间t的变化图线如图丙所示，则该单摆的振动周期为 s（结果保留四位有效数字）。
（2）王同学则利用计算机绘制了a、b两个摆球的振动图像（如图丁所示），由图可知，两单摆摆长之比 。
（3）李同学每次用同一套实验装置，用同样的步骤进行实验，但所测得的重力加速度总是偏大，其原因可能是 。
A．开始计时时，过早按下秒表
B．测周期记录全振动次数时，将n次全振动误记为次
C．摆球的质量过大
D．计算摆长时，只考虑悬线的长度，没有加上小球的半径
考向2 实验器材的创新
2．同学们用如图所示的“杆线摆”研究摆的周期与等效重力加速度的关系。杆线摆可以绕着立柱来回摆动（立柱并不转动），使摆球的运动轨迹被约束在一个倾斜的平面内。具体操作步骤如下：
（1）测量“斜面”的倾角。
将铁架台放在水平桌面上，在铁架台立柱上绑上重垂线，调节杆线摆的线长，使重垂线与摆杆垂直。
把铁架台底座的一侧垫高，使立柱倾斜。测出静止时摆杆与重垂线的夹角为，则“斜面”的倾角 。
（2）根据斜面倾角，求出等效重力加速度。
（3）测量杆线摆的周期。
尽量减小摆杆与立柱之间的摩擦，将摆拉开一个较小的角度，轻轻释放摆球。用停表测量摆球全振动次所用的时间，则单摆的周期为 。
（4）改变铁架台的倾斜程度，重复实验，将所需数据记录在表格中。
（5）为了直观体现周期与等效重力加速度的关系，请在坐标纸中选择合适的物理量与单位，补全缺少的数据点并绘图 。
（6）通过图线，可以计算出在摆长一定的情况下，摆的周期与等效重力加速度的关系。若忽略球的尺寸，本实验中的摆长应为 填“摆线”、“摆杆”的长度，摆长为 结果保留位有效数字。
考向3 实验思路的创新
3．某实验小组用铁架台、长约1m的细绳、直径约为1cm的金属球、米尺、位移传感器、数据采集器和电脑等器材测量重力加速度。实验过程如下：
（1）用游标卡尺测量小球直径d，示数如图甲所示，其示数为 mm；
（2）按图乙安装实验装置。当摆球静止时，测出摆长L。将摆球拉开一角度后释放，摆球做简谐运动时，位移传感器记录摆球摆动过程中位移x随时间t变化的关系，其中的一段图像如图丙所示，则此单摆的周期
T= s；
（3）改变摆长，重复步骤（2），测得多组数据（L，T），利用计算机作出T2-L图像，根据图像得到，则当地重力加速度大小为g= m/s2；（结果保留三位有效数字）
（4）下列说法正确的是 （填选项前的字母）。
A．选择密度较小的摆球，测得的g值误差较小
B．把摆球从平衡位置拉开30°角后释放，重复步骤（2），仍能测出单摆周期
C．用悬线的长度加摆球直径作为摆长，代入计算得到的g值偏大
（2023年山西卷高考真题）一学生小组做“用单摆测量重力加速度的大小”实验。

（1）用实验室提供的螺旋测微器测量摆球直径。首先，调节螺旋测微器，拧动微调旋钮使测微螺杆和测砧相触时，发现固定刻度的横线与可动刻度上的零刻度线未对齐，如图（a）所示，该示数为 mm；螺旋测微器在夹有摆球时示数如图（b）所示，该示数为 mm，则摆球的直径为 mm。
（2）单摆实验的装置示意图如图（c）所示，其中角度盘需要固定在杆上的确定点O处，摆线在角度盘上所指的示数为摆角的大小。若将角度盘固定在O点上方，则摆线在角度盘上所指的示数为5°时，实际摆角 5°（填“大于”或“小于”）。
（3）某次实验所用单摆的摆线长度为81.50cm，则摆长为 cm。实验中观测到从摆球第1次经过最低点到第61次经过最低点的时间间隔为54.60s，则此单摆周期为 s，该小组测得的重力加速度大小为 m/s2.（结果均保留3位有效数字，π2取9.870）
考点要求
考题统计
考情分析
用单摆测量重力加速度的大小
2023年山西卷第23题
2020年浙江卷第18题
各地高考对用单摆测量重力加速度的大小这个实验的考查近几年频度不是太高，考查难度不大。
产生原因
减小方法
偶然误差
测量时间(单摆周期)及摆长时产生误差
①多次测量求平均值
②从摆球经过平衡位置时开始计时
系统误差
主要来源于单摆模型本身
①摆球要选体积小，密度大的
②最大摆角要小于5°
