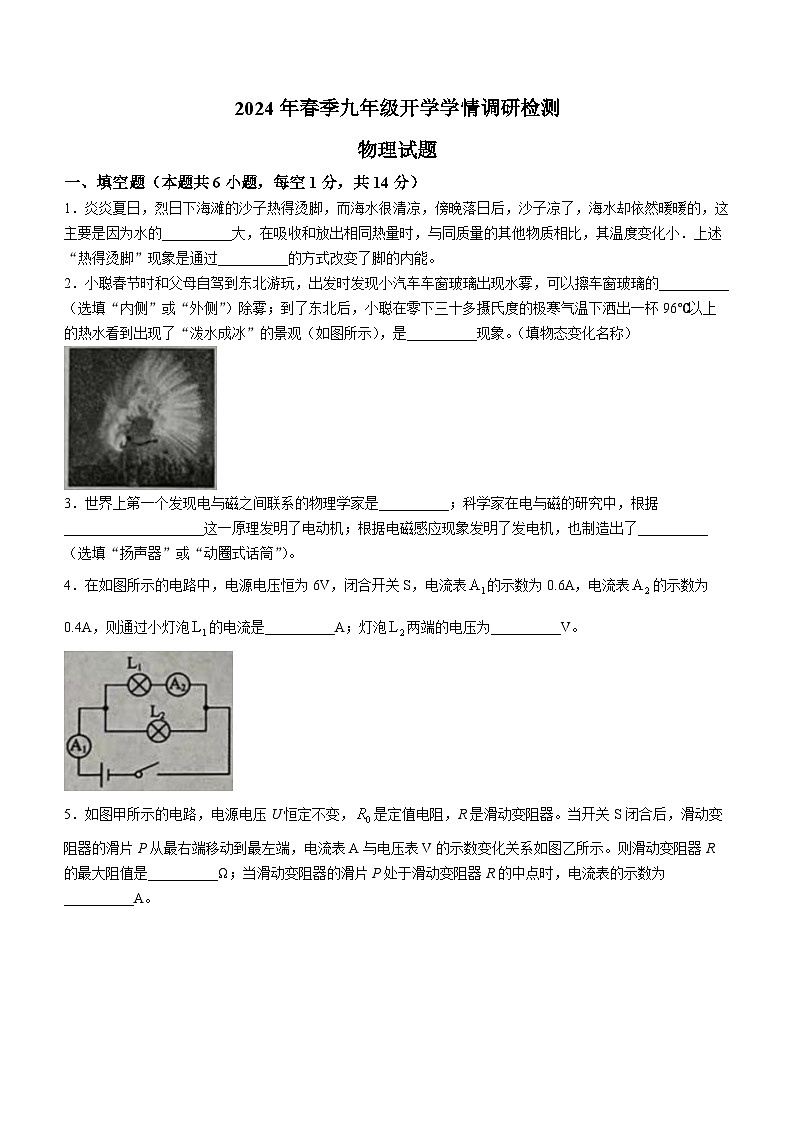

一、填空题（本题共6小题，每空1分，共14分）
1．炎炎夏日，烈日下海滩的沙子热得烫脚，而海水很清凉，傍晚落日后，沙子凉了，海水却依然暖暖的，这主要是因为水的__________大，在吸收和放出相同热量时，与同质量的其他物质相比，其温度变化小．上述“热得烫脚”现象是通过__________的方式改变了脚的内能。
2．小聪春节时和父母自驾到东北游玩，出发时发现小汽车车窗玻璃出现水雾，可以擦车窗玻璃的__________（选填“内侧”或“外侧”）除雾；到了东北后，小聪在零下三十多摄氏度的极寒气温下洒出一杯96℃以上的热水看到出现了“泼水成冰”的景观（如图所示），是__________现象。（填物态变化名称）
3．世界上第一个发现电与磁之间联系的物理学家是__________；科学家在电与磁的研究中，根据____________________这一原理发明了电动机；根据电磁感应现象发明了发电机，也制造出了__________（选填“扬声器”或“动圈式话筒”）。
4．在如图所示的电路中，电源电压恒为6V，闭合开关S，电流表的示数为0.6A，电流表的示数为0.4A，则通过小灯泡的电流是__________A；灯泡两端的电压为__________V。

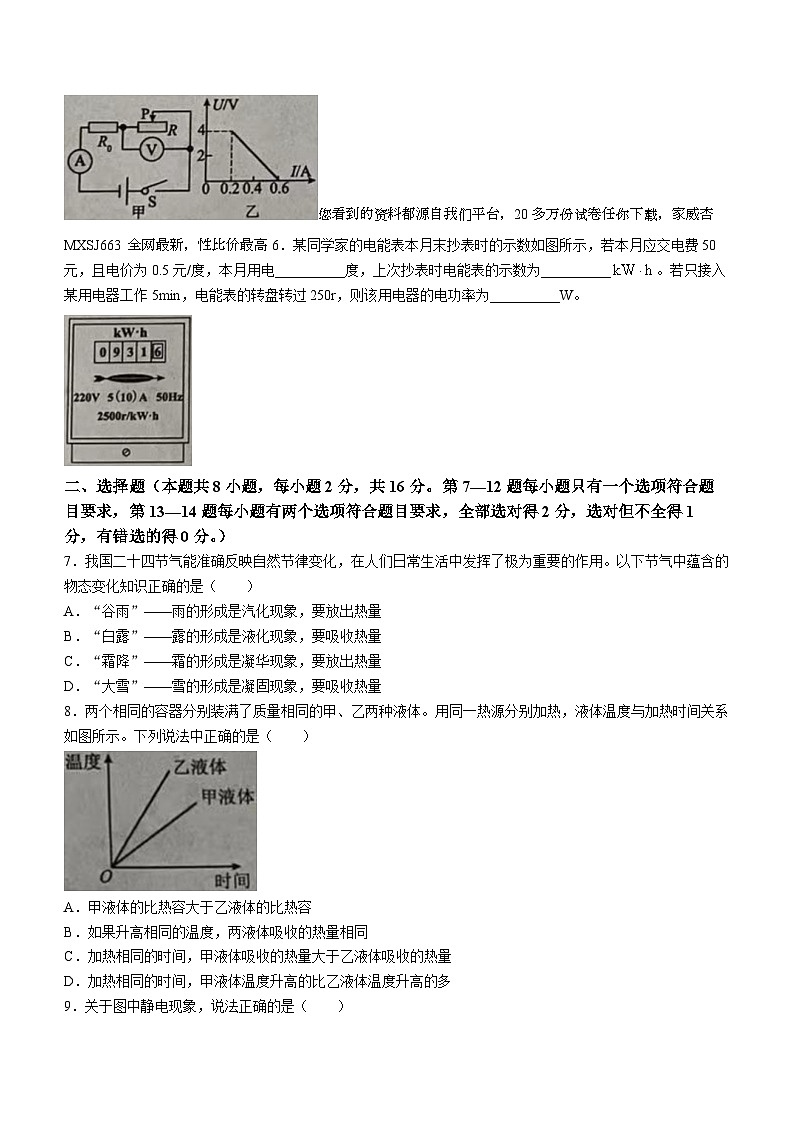

5．如图甲所示的电路，电源电压U恒定不变，是定值电阻，R是滑动变阻器。当开关S闭合后，滑动变阻器的滑片P从最右端移动到最左端，电流表A与电压表V的示数变化关系如图乙所示。则滑动变阻器R的最大阻值是__________Ω；当滑动变阻器的滑片P处于滑动变阻器R的中点时，电流表的示数为__________A。
您看到的资料都源自我们平台，20多万份试卷任你下载，家威杏 MXSJ663 全网最新，性比价最高6．某同学家的电能表本月末抄表时的示数如图所示，若本月应交电费50元，且电价为0.5元/度，本月用电__________度，上次抄表时电能表的示数为__________。若只接入某用电器工作5min，电能表的转盘转过250r，则该用电器的电功率为__________W。
二、选择题（本题共8小题，每小题2分，共16分。第7—12题每小题只有一个选项符合题目要求，第13—14题每小题有两个选项符合题目要求，全部选对得2分，选对但不全得1分，有错选的得0分。）
7．我国二十四节气能准确反映自然节律变化，在人们日常生活中发挥了极为重要的作用。以下节气中蕴含的物态变化知识正确的是（ ）
A．“谷雨”——雨的形成是汽化现象，要放出热量
B．“白露”——露的形成是液化现象，要吸收热量
C．“霜降”——霜的形成是凝华现象，要放出热量
D．“大雪”——雪的形成是凝固现象，要吸收热量
8．两个相同的容器分别装满了质量相同的甲、乙两种液体。用同一热源分别加热，液体温度与加热时间关系如图所示。下列说法中正确的是（ ）
A．甲液体的比热容大于乙液体的比热容
B．如果升高相同的温度，两液体吸收的热量相同
C．加热相同的时间，甲液体吸收的热量大于乙液体吸收的热量
D．加热相同的时间，甲液体温度升高的比乙液体温度升高的多

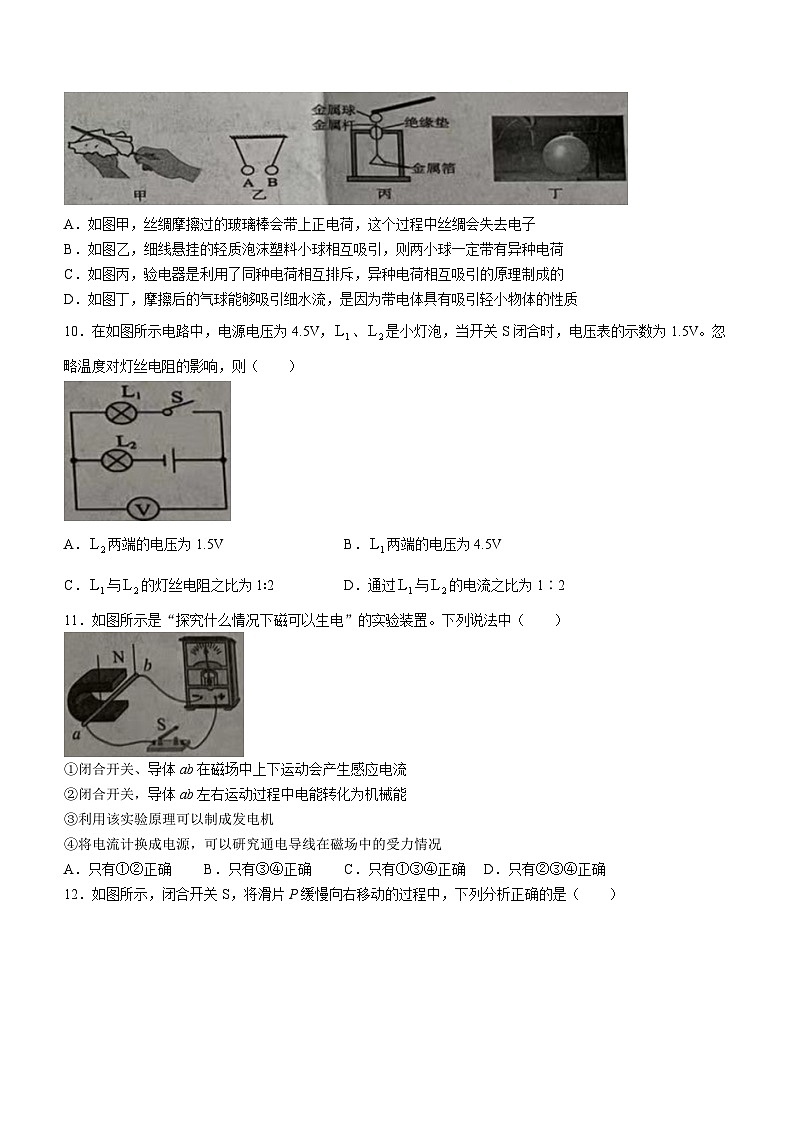

9．关于图中静电现象，说法正确的是（ ）
A．如图甲，丝绸摩擦过的玻璃棒会带上正电荷，这个过程中丝绸会失去电子
B．如图乙，细线悬挂的轻质泡沫塑料小球相互吸引，则两小球一定带有异种电荷
C．如图丙，验电器是利用了同种电荷相互排斥，异种电荷相互吸引的原理制成的
D．如图丁，摩擦后的气球能够吸引细水流，是因为带电体具有吸引轻小物体的性质
10．在如图所示电路中，电源电压为4.5V，、是小灯泡，当开关S闭合时，电压表的示数为1.5V。忽略温度对灯丝电阻的影响，则（ ）
A．两端的电压为1.5VB．两端的电压为4.5V
C．与的灯丝电阻之比为1∶2D．通过与的电流之比为1∶2
11．如图所示是“探究什么情况下磁可以生电”的实验装置。下列说法中（ ）
①闭合开关、导体ab在磁场中上下运动会产生感应电流
②闭合开关，导体ab左右运动过程中电能转化为机械能
③利用该实验原理可以制成发电机
④将电流计换成电源，可以研究通电导线在磁场中的受力情况
A．只有①②正确B．只有③④正确C．只有①③④正确D．只有②③④正确
12．如图所示，闭合开关S，将滑片P缓慢向右移动的过程中，下列分析正确的是（ ）
A．电磁铁的磁性变弱B．弹簧测力计示数将变小
C．电磁铁的上端是N极D．通过电磁铁的电流变大
13．（双选）利用图示的电路可以检测司机是否酒驾。图中的为定值电阻，R是一个“气敏传感器”，它的电阻值会随着其周围酒精气体浓度的增大而减小。检测时，喝了酒的司机对着“气敏传感器”吹气，则下列说法正确的是（ ）
A．电路的总电阻减小，电压表的示数减小B．电路的总电阻增大，电流表的示数减小
C．电压表和电流表示数的比值不变D．电路消耗的总功率变大
14．（双选）如图所示为电阻R和标有“6V”字样的灯泡L的图象，由图象可知（ ）
A．电阻R与灯泡L两端的电压为0时，它们的电阻也为0
B．电阻R与灯泡L串联，当电流为0.2A时，R与L两端总电压为3V
C．电阻R与灯泡L并联到3V电压下，干路中的电流是0.6A
D．电阻R的阻值恒定为15Ω，灯泡L的额定功率为3W
三、作图题（本题共2小题，每小题2分，共4分）
15．冲洗照片用的“曝光箱”内有红白两个灯泡，箱外有两个开关、，根据需要，当先闭合时只有红灯发光，再闭合时红灯和白灯均发光；并要求在闭合前，即使先接通，也不发光。请在方框内设计电路图。
16．在符合安全用电原则的前提下，请将带有保险丝的三孔插座及电灯接入电路中。（其中部分电路已连接完成且要求开关只控制电灯）
四、实验探究题（本题共3小题，第17题4分，第18题7分，第19题7分，共18分）
17．用图甲所示的实验装置做“观察水的沸腾”实验。
（1）实验中，某时刻温度计示数如图乙所示，水温为__________℃。水银和酒精是液体温度计常用的测温物质，已知标准大气压下，水银的凝固点和沸点分别为和357℃，酒精的凝固点和沸点分别为和78℃，则本实验应选用__________
作为温度计的测温物质；
（2）实验中，观察到水中气泡上升情形如图丙所示，可判断该情形是水沸腾__________（选填“前”或“时”）的现象；
（3）A、B两组同学采用完全相同的装置分别实验，图丁是两组同学分别根据实验数据绘制的水温随时间变化的图像，由图像可知：两组同学烧杯中水的质量的大小关系为：__________。
18．小彬用如图甲所示的实验器材探究“电流与电阻的关系”电源电压恒为3V，滑动变阻器上标有“20Ω 2A”字样，阻值分别为5Ω、10Ω、20Ω、50Ω的定值电阻各一个。
（1）小彬连接电路如图，请在图中用笔画线代替导线帮他将实验电路连接完整；
（2）小彬5Ω定值电阻接入电路后，调节滑动乙变阻器的滑片P，使电流表的示数如图乙所示，此时电路中的电流为__________A。
（3）将5Ω定值电阻换成10Ω定值电阻，如果不移动滑动变阻器电压表的示数__________（“变大”、“变小”或“不变”），为了保持__________表的示数不变，应将滑动变阻器的滑片P向__________（选填“A”或“B”）移动，记录此时各表的示数。
（4）将10Ω定值电阻换成20Ω定值电阻，重复步骤（2）实验记录的多组数据如下表所示．分析数据可得出结论：__________________________________________________。
（5）小珂想将定值电阻换成小灯泡来探究电流与电压的关系，你认为她的实验方案可行吗？__________（“行”或“不可行”）。
19．如图所示，小明用电流表、电压表测量小灯泡正常工作的电阻，所用小灯泡的额定电压为2.5V。
（1）如图甲所示，闭合开关之前，滑动变阻器的滑片应置于__________（选填“最左”或“最右”）端：
（2）如图甲所示，闭合开关，移动滑片P，记下多组对应的电压表和电流表的示数，当滑片P移到某处，电压表示数为1.5V，要使小灯泡正常发光，应向__________（选填“左”或“右”）滑动变阻器滑片；
（3）将所测数据绘制成如图乙所示的图像。由图可知：小灯泡正常工作时的电阻为__________Ω；小灯泡的电阻是__________（选填“变化”或“不变”）的，主要原因是____________________；
（4）小明利用电源（电压未知但恒定不变）、阻值为的定值电阻、电流表、开关等器材，设计了如图丙所示的电路也能测出的阻值，请你完成下列实验步骤。
①按电路图正确连接电路，闭合开关S，断开开关，读出电流表示数；
②______________________________，读出电流表示数；
③根据实验数据，计算出待测电阻__________。（用、、表示）
五、综合应用题（本题共2小题，20题9分，21题9分，共18分）
20．如图甲所示为一个超声波加湿器，图乙所示为其内部湿度监测装置的简化电路图。已知电源电压为12V，定值电阻，电压表的量程为0～9V，湿敏电阻R的阻值随湿度RH变化的关系图象如图丙所示。
（1）湿度为30％时，的电压；
（2）电流表示数为0.3A时，加湿器内部的湿度；
（3）该装置能监测的湿度最大值。
21．如图所示，图甲为某电饭锅的实物图，图乙为其电路原理图，和为电阻不变的电热丝，为总开关，为温控开关。该电饭锅可以通过、两个开关的断开与闭合实现加热、保温两个档位的变化。将电饭锅接入电源电压为220V的电路中，已知的阻值为550Ω，加热档功率为880W，求：
（1）电饭锅处于加热档时的电流；
（2）电饭锅处于加热档时，持续工作10min消耗的电能；
（3）电饭锅保温档的功率。实验次数
定值电阻（Ω）
电流表示数（A）
1
5
2
10
0.18
3
20
0.09
