科学3 凸透镜成像课后作业题

这是一份科学3 凸透镜成像课后作业题，共5页。试卷主要包含了如图中画出了光线通过透镜等内容，欢迎下载使用。

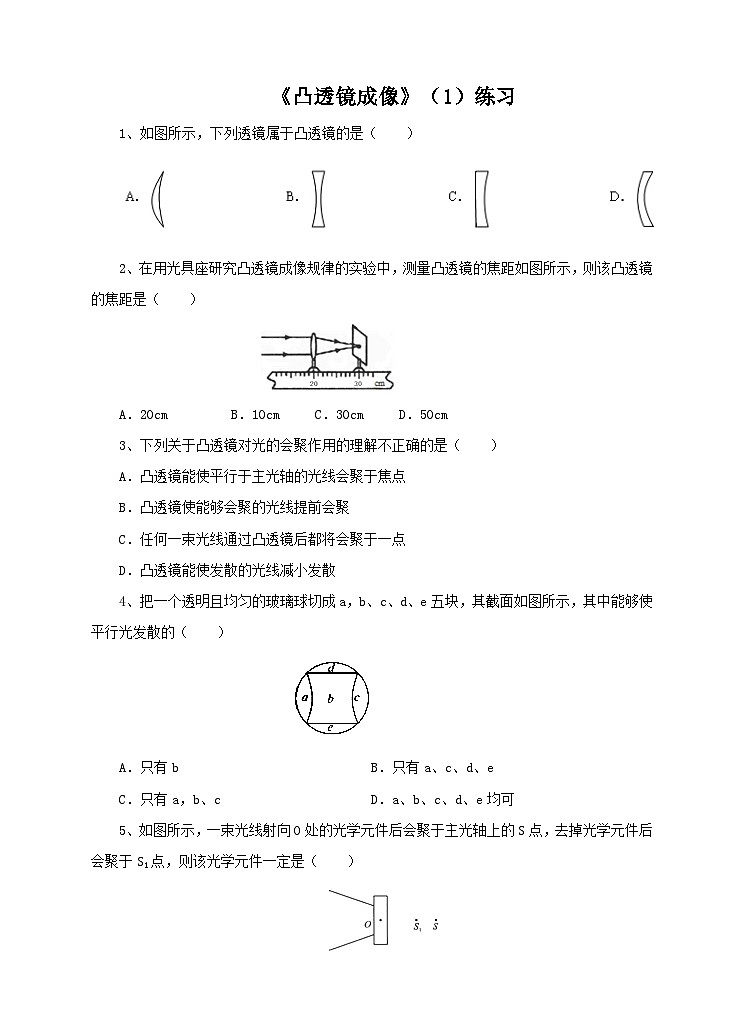

2、在用光具座研究凸透镜成像规律的实验中，测量凸透镜的焦距如图所示，则该凸透镜的焦距是（ ）

A．20cm B．10cm C．30cm D．50cm
3、下列关于凸透镜对光的会聚作用的理解不正确的是（ ）
A．凸透镜能使平行于主光轴的光线会聚于焦点
B．凸透镜使能够会聚的光线提前会聚
C．任何一束光线通过凸透镜后都将会聚于一点
D．凸透镜能使发散的光线减小发散
4、把一个透明且均匀的玻璃球切成a，b、c、d、e五块，其截面如图所示，其中能够使平行光发散的（ ）

A．只有b B．只有a、c、d、e
C．只有a，b、c D．a、b、c、d、e均可
5、如图所示，一束光线射向O处的光学元件后会聚于主光轴上的S点，去掉光学元件后会聚于S1点，则该光学元件一定是（ ）

A．凸透镜B．凹透镜C．凸面镜D．凹面镜

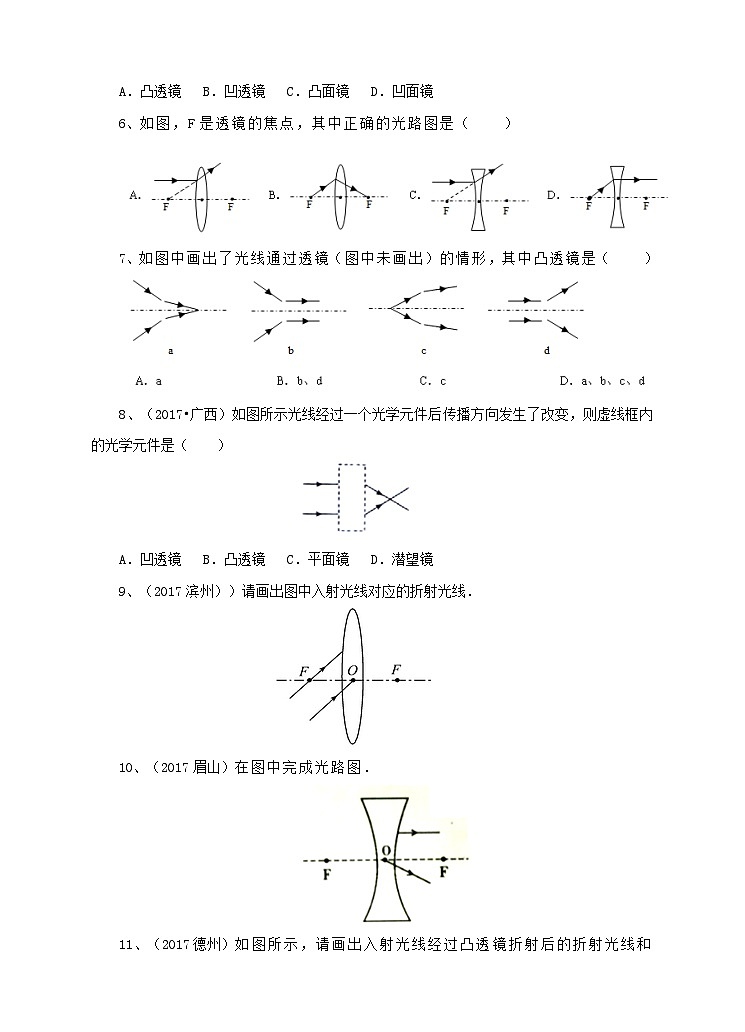

6、如图，F是透镜的焦点，其中正确的光路图是（ ）
7、如图中画出了光线通过透镜（图中未画出）的情形，其中凸透镜是（ ）
8、（2017•广西）如图所示光线经过一个光学元件后传播方向发生了改变，则虚线框内的光学元件是（ ）

A．凹透镜B．凸透镜C．平面镜D．潜望镜
9、（2017滨州））请画出图中入射光线对应的折射光线．

10、（2017眉山）在图中完成光路图．

11、（2017德州）如图所示，请画出入射光线经过凸透镜折射后的折射光线和这条折射光线再经平面镜MN反射后的反射光线．

12、（2017锦州）入夏，骄阳似火，气候干旱．某森林景区在游客游玩当天，发生了严重的森林火灾，事发后发现引起火灾的“罪魁祸首”竟然是被游客遗忘在森林中的一瓶纯净水！请分析原因．
答案与解析
A
2、B
3、C
【解答】凸透镜能使平行于主光轴的光线会聚于焦点，故A正确；凸透镜使能够会聚的光线提前会聚，故B正确；凸透镜能使光线的夹角变小，但并不是任何一束光线通过凸透镜后都将会聚于一点，故C错误；凸透镜能使发散的光线减小发散，即折射光线比入射光线更靠近主光轴，故D正确．故选C．
4、A
5、B
6、C
7、C
8、B
9、【解答】从焦点发出的光线经过凸透镜折射后会变成平行于主光轴的光线；经过光心的光线的传播方向不变；如图所示：

10、【解答】延长线过另一侧焦点的光线经凹透镜折射后将平行于主光轴；过光心的光线经凹透镜折射后传播方向不改变，如图所示：

11、【解答】（1）平行于主光轴的光线经凸透镜折射后折射光线通过焦点；
（2）过平面镜的入射点垂直镜面作出法线，根据反射角等于入射角，在法线右侧作出反射光线；如图所示：

12、【解答】透明圆塑料瓶装水后，中间厚、两边薄，类似于凸透镜．由于
凸透镜对光线有会聚作用，若在森林景区乱扔，在入夏的干旱时期，会发生严重的森林火灾.
