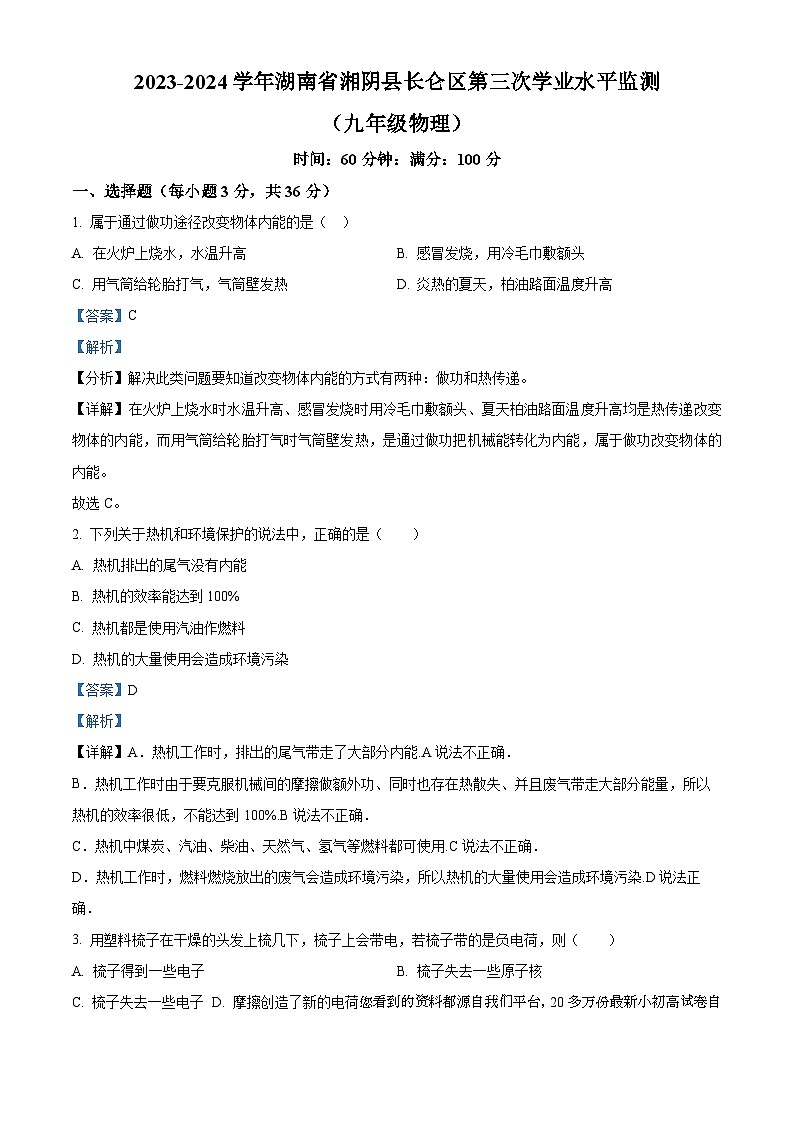

时间：60分钟：满分：100分
一、选择题（每小题3分，共36分）
1. 属于通过做功途径改变物体内能的是（ ）
A. 在火炉上烧水，水温升高B. 感冒发烧，用冷毛巾敷额头
C. 用气筒给轮胎打气，气筒壁发热D. 炎热的夏天，柏油路面温度升高
【答案】C
【解析】
【分析】解决此类问题要知道改变物体内能的方式有两种：做功和热传递。
【详解】在火炉上烧水时水温升高、感冒发烧时用冷毛巾敷额头、夏天柏油路面温度升高均是热传递改变物体的内能，而用气筒给轮胎打气时气筒壁发热，是通过做功把机械能转化为内能，属于做功改变物体的内能。
故选C。
2. 下列关于热机和环境保护的说法中，正确的是（ ）
A. 热机排出的尾气没有内能
B. 热机的效率能达到100%
C. 热机都是使用汽油作燃料
D. 热机的大量使用会造成环境污染
【答案】D
【解析】
【详解】A．热机工作时，排出的尾气带走了大部分内能.A说法不正确．
B．热机工作时由于要克服机械间的摩擦做额外功、同时也存在热散失、并且废气带走大部分能量，所以热机的效率很低，不能达到100%.B说法不正确．
C．热机中煤炭、汽油、柴油、天然气、氢气等燃料都可使用.C说法不正确．
D．热机工作时，燃料燃烧放出的废气会造成环境污染，所以热机的大量使用会造成环境污染.D说法正确．
3. 用塑料梳子在干燥的头发上梳几下，梳子上会带电，若梳子带的是负电荷，则（ ）
A. 梳子得到一些电子B. 梳子失去一些原子核
C. 梳子失去一些电子D. 摩擦创造了新的电荷您看到的资料都源自我们平台，20多万份最新小初高试卷自由下载，家威鑫 MXSJ663 免费下载 【答案】A
【解析】
【详解】ABC．塑料梳子与干燥的头发摩擦，梳子带的是负电荷，说明头发的部分电子转移到梳子上，梳子得到了一些电子带负电荷，故A符合题意，BC不符合题意；
D．摩擦起电是电子在物体之间发生转移，摩擦起电中并没有新电荷产生，故D不符合题意。
故选A。

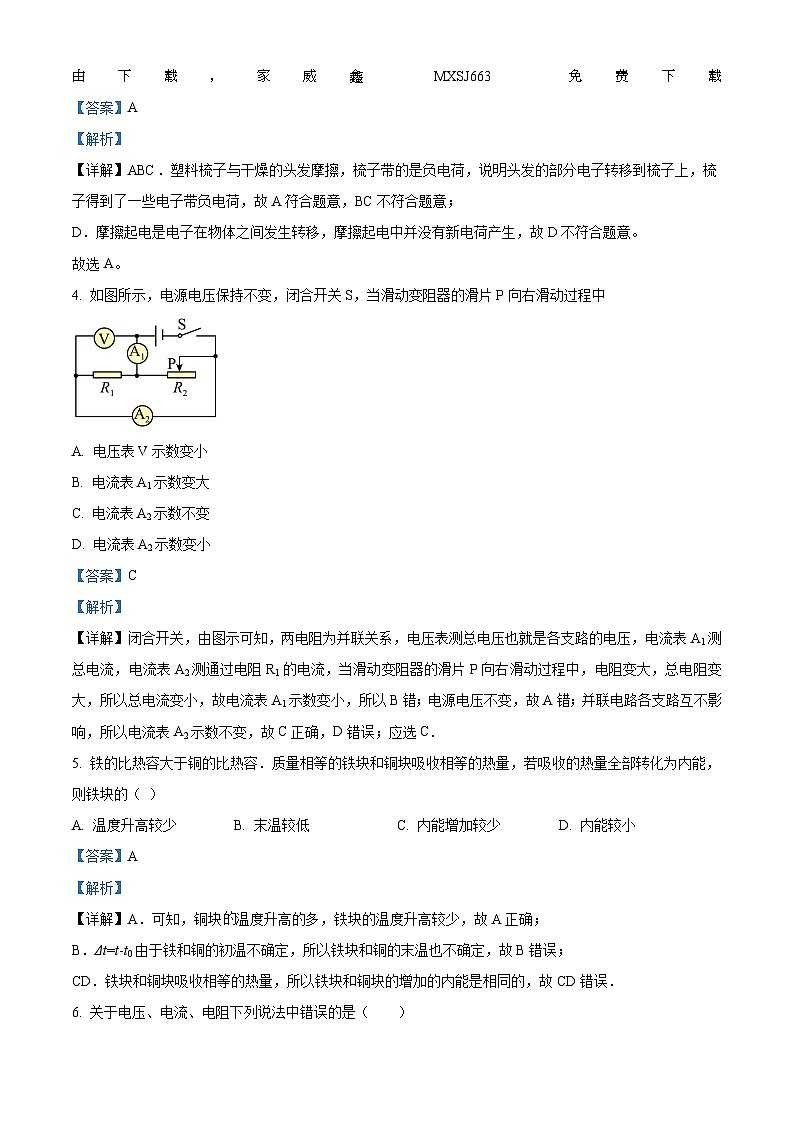

4. 如图所示，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向右滑动过程中
A. 电压表V示数变小
B. 电流表A1示数变大
C. 电流表A2示数不变
D. 电流表A2示数变小
【答案】C
【解析】
【详解】闭合开关，由图示可知，两电阻为并联关系，电压表测总电压也就是各支路的电压，电流表A1测总电流，电流表A2测通过电阻R1的电流，当滑动变阻器的滑片P向右滑动过程中，电阻变大，总电阻变大，所以总电流变小，故电流表A1示数变小，所以B错；电源电压不变，故A错；并联电路各支路互不影响，所以电流表A2示数不变，故C正确，D错误；应选C．
5. 铁的比热容大于铜的比热容．质量相等的铁块和铜块吸收相等的热量，若吸收的热量全部转化为内能，则铁块的（ ）
A. 温度升高较少B. 末温较低C. 内能增加较少D. 内能较小
【答案】A
【解析】
【详解】A．可知，铜块温度升高的多，铁块的温度升高较少，故A正确；
B．Δt=t-t0由于铁和铜的初温不确定，所以铁块和铜的末温也不确定，故B错误；
CD．铁块和铜块吸收相等的热量，所以铁块和铜块的增加的内能是相同的，故CD错误．

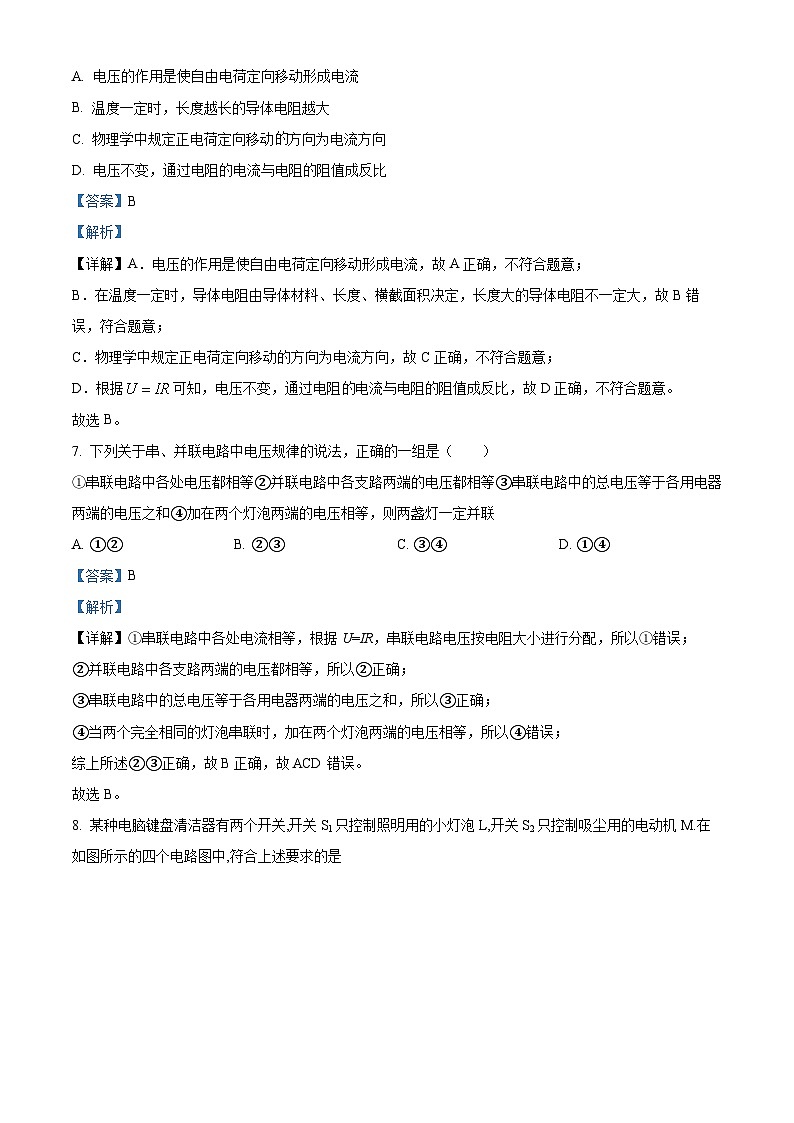

6. 关于电压、电流、电阻下列说法中错误的是（ ）
A. 电压的作用是使自由电荷定向移动形成电流
B. 温度一定时，长度越长的导体电阻越大
C. 物理学中规定正电荷定向移动方向为电流方向
D. 电压不变，通过电阻的电流与电阻的阻值成反比
【答案】B
【解析】
【详解】A．电压的作用是使自由电荷定向移动形成电流，故A正确，不符合题意；
B．在温度一定时，导体电阻由导体材料、长度、横截面积决定，长度大的导体电阻不一定大，故B错误，符合题意；
C．物理学中规定正电荷定向移动的方向为电流方向，故C正确，不符合题意；
D．根据可知，电压不变，通过电阻电流与电阻的阻值成反比，故D正确，不符合题意。
故选B。
7. 下列关于串、并联电路中电压规律的说法，正确的一组是（ ）
①串联电路中各处电压都相等②并联电路中各支路两端的电压都相等③串联电路中的总电压等于各用电器两端的电压之和④加在两个灯泡两端的电压相等，则两盏灯一定并联
A. ①②B. ②③C. ③④D. ①④
【答案】B
【解析】
【详解】①串联电路中各处电流相等，根据U=IR，串联电路电压按电阻大小进行分配，所以①错误；
②并联电路中各支路两端的电压都相等，所以②正确；
③串联电路中的总电压等于各用电器两端的电压之和，所以③正确；
④当两个完全相同的灯泡串联时，加在两个灯泡两端的电压相等，所以④错误；
综上所述②③正确，故B正确，故ACD错误。
故选B。
8. 某种电脑键盘清洁器有两个开关,开关S1只控制照明用的小灯泡L,开关S2只控制吸尘用的电动机M.在如图所示的四个电路图中,符合上述要求的是
A. B.
C. D.
【答案】D
【解析】
【详解】A．开关为总开关，控制小灯泡和电动机，开关只控制小灯泡，故A项错误;
B．开关为总开关，控制小灯泡和电动机，开关只控制电动机，故B项错误;
C．开关为总开关，控制小灯泡和电动机，开关只控制小灯泡，故C项错误;
D．开关只控制小灯泡，开关只控制吸尘用的电动机，二者互不影响，故D项正确．
9. 甲、乙两台热机内的燃料种类和燃烧情况相同，甲的效率比乙的效率低，这表明（ ）
A. 甲热机比乙热机做的有用功少
B. 甲热机比乙热机消耗的燃料多
C. 在做有用功相同的条件下，消耗同种燃料，甲比乙消耗得多
D. 在做有用功相同的条件下，甲损失的能量比乙损失的少
【答案】C
【解析】
【详解】根据热机效率的概念，甲的效率比乙的低，其含义有两点：做同样多的有用功，甲热机消耗的燃料多，也就是俗话说的“费油”；消耗同样多的燃料，甲热机转化成的有用功少，能量损失的大，故ABD不符合题意，故C符合题意。
故选C。
10. 【湖南省益阳市2015年中考物理试题】下列关于内燃机的说法正确的是
A. 汽车的发动机是内燃机
B. 蒸汽机、汽轮机、喷气发动机都是内燃机
C. 内燃机工作时，压缩冲程将内能转化为机械能
D. 先进的制造技术能将内燃机的效率提高到100%
【答案】A
【解析】
【详解】A．燃料在汽缸内燃烧的热机叫内燃机，汽车的发动机是内燃机，故A正确；
B．蒸汽机、汽轮机、喷气发动机都属于热机，但它们不是内燃机，故B错误；
C．内燃机工作时，压缩冲程消耗机械能，得到内能，所以是将机械能转化为内能，故C错误；
D．由于燃料燃烧得到的内能不可能全部有来做有用功，所以热机的效率不可能达到100%，故D错误。
故选A。
11. 甲、乙两只灯泡的I－U关系图象如图所示，现将甲、乙两灯串联在电路中，当甲灯两端电压为2 V时，乙灯消耗的功率是( )
A. 1.2 W
B. 0.8 W
C. 2 W
D. 3 W
【答案】A
【解析】
【分析】将甲、乙两灯串联在电路中，通过它们的电流相等，根据图象读出当甲灯两端的电压为2V时通过的电流即为通过乙的电流，再根据图象读出乙两端的电压，根据P=UI求出乙灯消耗的功率。
【详解】两灯串联时，通过它们的电流是相等的；由图示可知，当甲灯两端的电压为2 V时，通过甲灯的电流为0.4A，则通过乙灯的电流也是0.4A，根据图示可知，灯泡乙两端的电压为3V，所以可知乙灯消耗的功率是
P乙=U乙I乙=3V×0.4A=1.2W
故选A。
12. 如图所示的电路中，电源电压为 3V，R为定值电阻，灯 L标有“6V 3W ”的字样，灯 L的电阻不随温度变化．闭合开关 S 后，电流表的示数为 0.75A，则定值电阻R的阻值为（ ）
A 10Ω
B. 6Ω
C. 15Ω
D. 8Ω
【答案】B
【解析】
【详解】由图示可知，灯泡与电阻为并联关系，电流表测总电流；灯泡L的电阻为
RL===12Ω ，
当电压为3V时，通过灯泡的电流为
I= ==0.25A，
所以通过电阻的电流为
0.75A-0.25A=0.5A，
故定值电阻R的阻值为
R===6Ω，
故应选B．
二、填空题（每空2分，共16分）
13. 端午节那天，妈妈煮茶叶蛋时小宇闻到浓郁的茶蛋的香味，这是属于_____现象，煮茶叶蛋要比腌蛋时咸的快，这是由于_____。
【答案】 ①. 扩散 ②. 温度越高，分子运动越快
【解析】
【详解】[1]妈妈煮茶叶蛋时小宇闻到浓郁的茶蛋的香味，属于分子的扩散现象，扩散现象说明分子在不停的做无规则运动。
[2]煮茶叶蛋要比腌蛋时咸的快，这一现象可以说明分子运动的快慢与温度有关。
14. 汽车四冲程内燃机的一个工作循环一般分为吸气、压缩、做功、排气四个冲程。某单缸四冲程内燃机飞轮转速为1200r/min，该内燃机每秒钟完成了__________个冲程，对外做功的次数为__________次。
【答案】 ①. 40 ②. 10
【解析】
【详解】[1][2]由题意
1200r/min=20r/s
每秒飞轮转动20转，内燃机经过10个工作循环，燃气对活塞做功10次，完成10个工作循环，完成40个冲程。
15. 两个电阻A和B，在一定温度下，电流与其两端电压的关系如图所示，将他们并联后接在电压为2.5V的电源上，通过它们的总电流是__________A，这时电阻A在1s内所产生的热量是__________J。
【答案】 ①. 0.75 ②. 1.25
【解析】
【详解】[1]将他们并联后接在电压为2.5V的电源上，根据并联电路的电压规律，两电阻的电压都为2.5V，从图中可以看到，电阻A的电压为2.5V时，对应的电流为0.5A；从图中可看到，电阻B的图像也为一条过原点的直线，这是I-U图像，电阻B的阻值恒定，当电阻B的电压为3.0V时，流过电阻B的电流为0.3A，根据欧姆定律的变换式可知，B电阻阻值
则当B电阻的电压为2.5V时，流过B电阻的电流
流过B电阻的电流为0.25A，而由上述可知，流过电阻A的电流为0.5A，根据并联电路的电流规律，可知，通过它们的总电流
[2]由[1]解析可知，这情况下，电阻A的电流为0.5A，A电阻阻值为5Ω，这时A电阻在1s内所产生的热量
16. 如图所示是家庭电子式电能表的表盘，其示数是______kW·h。表盘上标有“3200 imp/kW·h”，表示每消耗1kW·h的电能，指示灯闪烁3200次。若家庭电路中只有一台电热水器在工作，该电能表的指示灯在4 min内闪烁320次，则该热水器的实际功率是______W。
【答案】 ①. 318.6 ②. 1500
【解析】
【详解】[1]电能表读数时，最后一位是小数，电能表的示数为。
[2]因为“3200 imp/kW·h”表示每消耗1kW•h的电能，指示灯闪烁3200次，所以闪烁320次，消耗电能
该热水器的电功率
三、作图题（每题3分，共6分）
17. 试设计一个电路，二个灯泡串联，用一个电流表测量通过其中一个灯泡的电流，用电压表测它两端的电压。并画出相应的电路图。
（ ）
【答案】
【解析】
【详解】电流表要串联在电路中，电压表与其中一个灯泡并联，按要求连接实物图；并根据实物图画出电路图。如图所示
18. 在虚框内画出图所示实物电路对应的电路图。
（ ）
【答案】
【解析】
【分析】
【详解】由实物电路图可知，灯L1与L2串联，电流从电源正极流出，经灯、开关，回到负极，电路图如下图所示：
【点睛】
四、实验探究题（第19题8分，第20题16分，共24分）
19. 如图为小马同学改进后的探究甲、乙两种不同液体比热容大小的实验，实验时选用相同的电加热器加热，即：R甲=R乙。
（1）实验中用电加热器在液体内部加热来替代酒精灯，以及用封闭的烧瓶代替敞口的烧杯，这些改进都是为了______，从而可以减小实验误差；
（2）实验中甲、乙两液体初温相同，还必须控制甲、乙两液体的______相同；
（3）闭合开关，发现乙烧瓶中的温度计示数上升的比甲慢，说明乙液体的比热容比甲液体______（选填“大”或“小”）；
（4）如果换用两个不同的电加热器且R甲>R乙，两烧瓶申装入质量相等的煤油，还可以用这个装置探究电流做功多少与______的关系。
【答案】 ①. 减少热量损耗 ②. 质量 ③. 大 ④. 电压
【解析】
【详解】（1）[1]实验中用电加热器在液体内部加热来替代酒精灯，以及用封闭的烧瓶代替敞口的烧杯，可以减少液体热量的散失，减少误差。
（2）[2]甲乙两种液体的质量相同，初温相同，吸收热量相同，根据，判断相同时间内谁的温度高，谁的温度变化量大，比热就小。
（3）[3]闭合开关，发现乙烧瓶中的温度计示数上升的比甲慢，可以判断甲的温度变化量大，甲乙两种液体的质量相同，初温相同，吸收热量相同，根据，可以判断乙液体的比热容比甲液体大。
（4）[4]如图，甲乙串联在电路中，电流相等，通电时间相同，而R甲＞R乙，可以探究电流产生热量跟电阻（电压）的关系，电流产生热量的过程就是电流做功的过程。
20. 某校两个实验小组在测定小灯泡电功率的实验中，被测小灯泡的额定电压为2.5V，实验桌上提供有如下器材：电源（电压6V且恒定不变）、电流表、电压表、开关、滑动变阻器（50Ω 1A）各一只，导线若干。
（1）晓丽同学所在实验小组按照如图甲所示的电路进行实验；
①用笔画线代替导线，将如图甲所示的实物电路连接完整； _____
②连接电路时，开关应该 _____；
③ 闭合开关，移动变阻器的滑片P的过程中，观察到电流表示数几乎接近最大值时，小灯泡仍然 不亮，且电压表无示数，其原因可能是 _____；
④ 排除故障后，闭合开关，移动滑片P至电压表的示数如图乙所示，其读数为 _____V，要使小灯泡正常发光，滑片P应向 _____（选填“A”或“B”）端移动；
⑤ 多次改变滑片P的位置，获得多组对应的电压、电流值，并绘制出如图丙所示的图像．由图 像，小灯泡的额定功率是 _____W。
（2）晓丽同学所在的实验小组的滑动变阻器已损坏（其它器材和规格不变），老师提供了另一只滑动变阻器（10Ω 1A），小组同学讨论后发现，若要继续用已连接完整的图甲所示电路来测出小灯泡的额定电功率，至少还要在原电路中 _____联（选填“串”或“并”）一个 _____Ω的电阻。
【答案】 ①. ②. 断开 ③. 灯泡短路 ④. 1.1 ⑤. A ⑥. 0.5 ⑦. 串 ⑧. 7.5
【解析】
【详解】（1）①[1]在连接电路时，电压表与所测用电器并联，其电路连接如图所示
②[2]为避免电路在连接过程中发生短路，故电路在连接过程中开关应处于断开状态。
③[3]小灯泡不亮的原因是：灯泡短路、断路或实际功率太小，由题意知，电流表示数几乎接近最大值，电压表无示数，故发生故障的原因是灯泡短路。
④[4][5]由图乙知电压表的示数为1.1V，小于灯泡的额定电压2.5V，应使滑动变阻器分得的电压减小，根据串联分压的特点可知滑动变阻器接入电路中的电阻应变小，故应向A端移动。
⑤[6]由图丙知小灯泡正常发光时通过的电流为0.2A，则小灯泡的额定功率为
P额=2.5V×0.2A=0.5W
（2）[7][8]小灯泡正常发光的电阻
则电路中的总电阻
可知电路中总电阻过小，应串联一个定值电阻，阻值为
Rx=R-RL-R滑=30Ω-12.5Ω-10Ω=7.5Ω
五、计算题（每题9分，共18分）
21. 一种“光电互补型”太阳能热水器，晴天以吸收太阳能作为加热方式，阴雨天可用电加热方式，该种太阳能热水器水箱内的水为120kg，当水温由15℃升高到45℃时，
（1）这些水吸收的热量是多少J？[c水=4.2×103J/(kg·℃)]
（2）若在阴雨天，采用电加热方式进行工作时的效率为70%，则要消耗的电能是多少千瓦时。
【答案】（1）1.512×107J；（2）6
【解析】
【详解】解：（1）太阳能热水器水箱内的水质量m=120kg，当水温由15℃升高到45℃时，水吸收热量
Q吸=c水m(t-t0)=4.2×103J/(kg·℃)×120kg×(45℃-15℃)=1.512×107J
（2）若在阴雨天，采用电加热方式进行工作时的效率为70%，则要消耗的电能是
答：（1）这些水吸收的热量是1.512×107J；
（2）消耗的电能是6千瓦时。
22. 如图，电源电压为3V保持不变，灯泡L标有“3V 1. 2W”的字样，R为阻值未知的定值电阻。
（1）求灯泡正常发光时的电流和电阻；
（2）开关S闭合、S1断开，电流表示数为0.3A，求1min内电路消耗的电能；
（3）开关S、S1均闭合，滑动变阻器的滑片P滑至最右端，电流表的示数为1A，求R的阻值。
【答案】（1）0.4A，7.5Ω；（2）54J；（3）5Ω
【解析】
详解】解：（1）灯泡额定电压，额定功率，根据公式得，灯泡正常发光时电流
灯泡正常发光时的电阻
（2）开关S闭合、S1断开，滑动变阻器与定值电阻R串联，此时电路中的电流为0.3A，电源电压保持不变，所以1min内，电路消耗的电能
（3）S、S1均闭合，滑动变阻器的滑片P滑至最右端，定值电阻R与灯泡并联，由并联电路电压规律可知，灯泡L两端电压为3V，流过灯泡的电流
电流表测干路电流，则，所以流过电阻R的电流
定值电阻R两端电压为3V，所以电阻
答：（1）灯泡正常发光时的电流为0.4A，电阻为7.5Ω；
（2）1min内电路消耗的电能为54J；
（3）R的阻值为5Ω。
