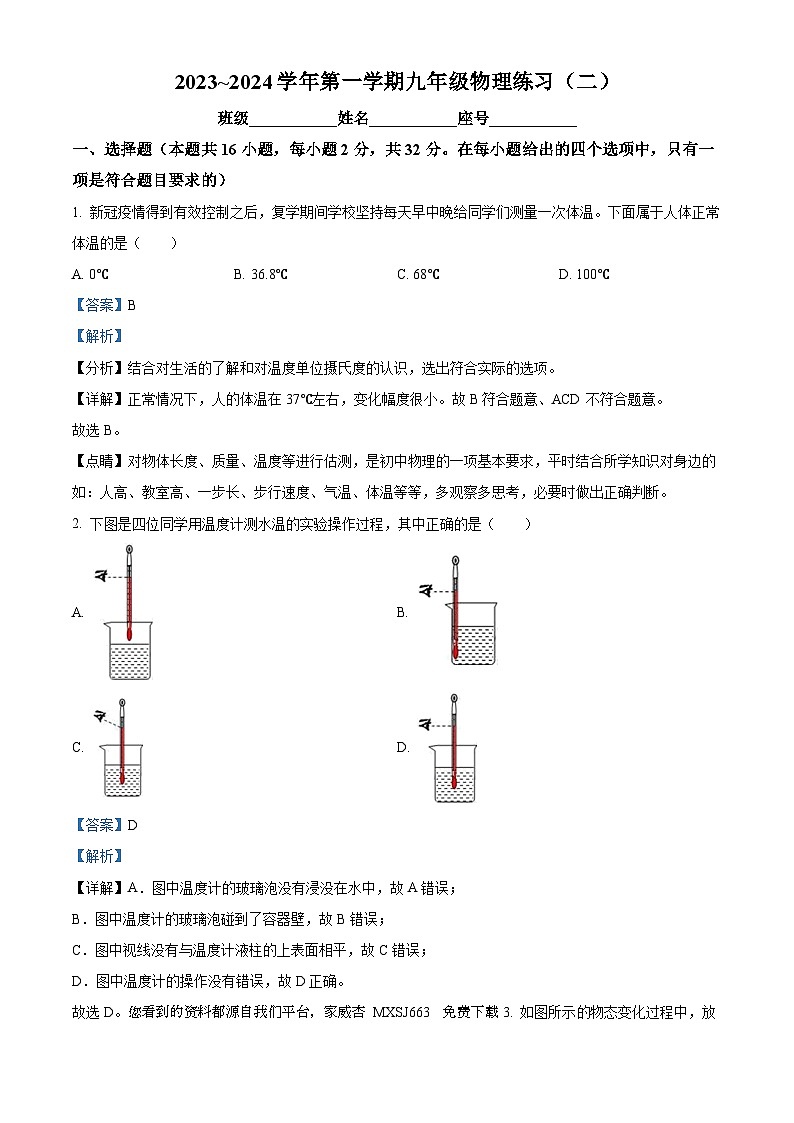

一、选择题（本题共16小题，每小题2分，共32分。在每小题给出的四个选项中，只有一项是符合题目要求的）
1. 新冠疫情得到有效控制之后，复学期间学校坚持每天早中晚给同学们测量一次体温。下面属于人体正常体温的是（ ）
A. 0℃B. 36.8℃C. 68℃D. 100℃
【答案】B
【解析】
【分析】结合对生活的了解和对温度单位摄氏度的认识，选出符合实际的选项。
【详解】正常情况下，人的体温在37℃左右，变化幅度很小。故B符合题意、ACD不符合题意。
故选B。
【点睛】对物体长度、质量、温度等进行估测，是初中物理的一项基本要求，平时结合所学知识对身边的如：人高、教室高、一步长、步行速度、气温、体温等等，多观察多思考，必要时做出正确判断。
2. 下图是四位同学用温度计测水温的实验操作过程，其中正确的是（ ）
A. B.
C. D.
【答案】D
【解析】
【详解】A．图中温度计的玻璃泡没有浸没在水中，故A错误；
B．图中温度计的玻璃泡碰到了容器壁，故B错误；
C．图中视线没有与温度计液柱的上表面相平，故C错误；
D．图中温度计的操作没有错误，故D正确。

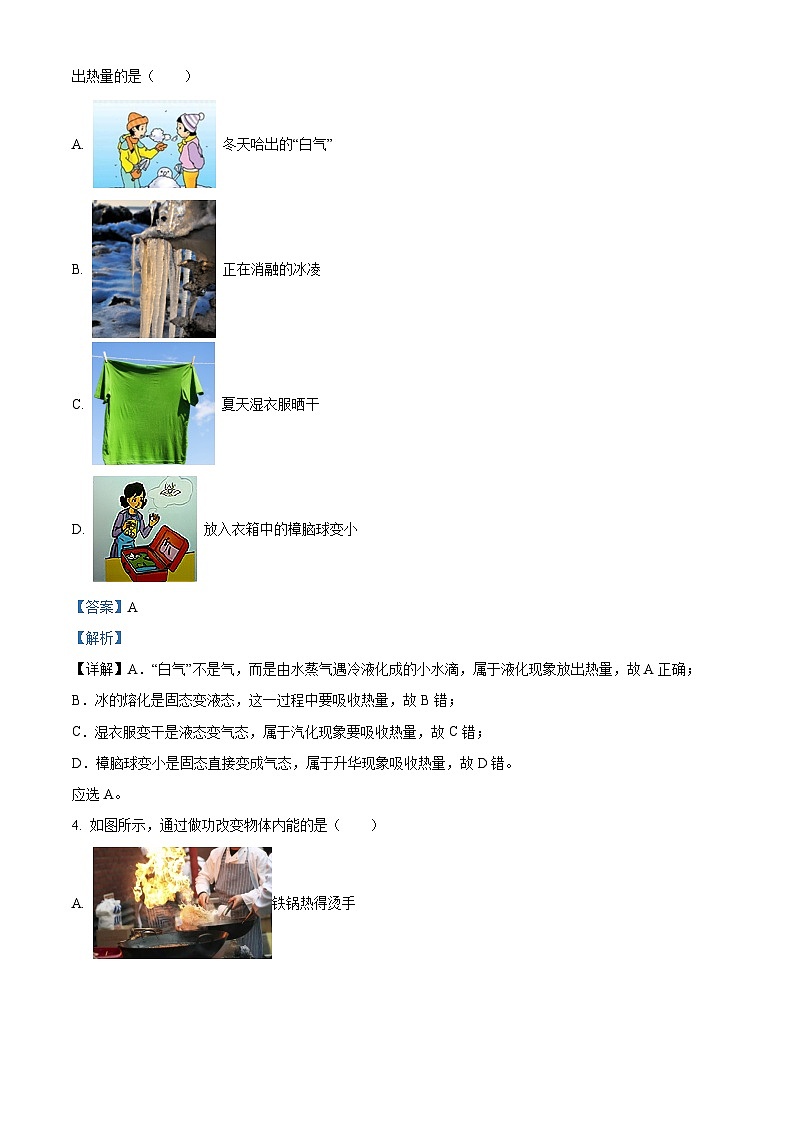

故选D。您看到的资料都源自我们平台，家威杏 MXSJ663 免费下载3. 如图所示物态变化过程中，放出热量的是（ ）
A. 冬天哈出的“白气”
B. 正在消融的冰凌
C. 夏天湿衣服晒干
D. 放入衣箱中的樟脑球变小
【答案】A
【解析】
【详解】A．“白气”不是气，而是由水蒸气遇冷液化成的小水滴，属于液化现象放出热量，故A正确；
B．冰的熔化是固态变液态，这一过程中要吸收热量，故B错；
C．湿衣服变干是液态变气态，属于汽化现象要吸收热量，故C错；
D．樟脑球变小是固态直接变成气态，属于升华现象吸收热量，故D错。
应选A。

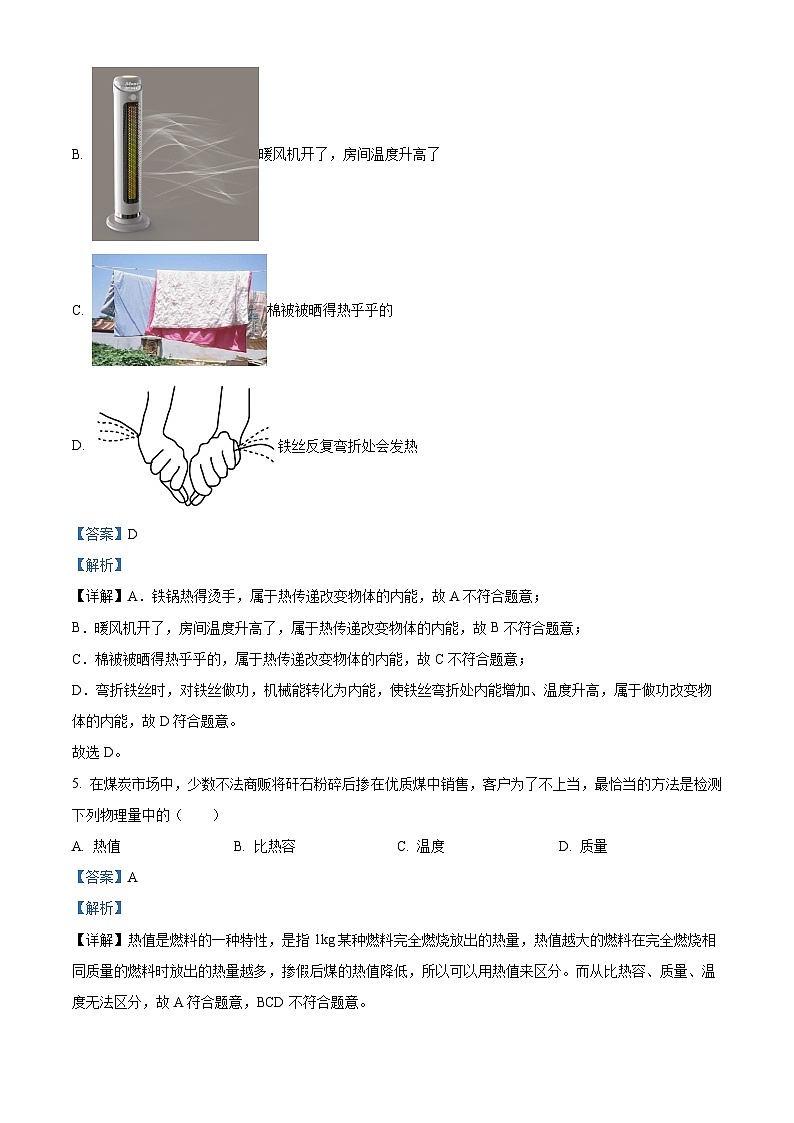

4. 如图所示，通过做功改变物体内能的是（ ）
A. 铁锅热得烫手
B. 暖风机开了，房间温度升高了
C. 棉被被晒得热乎乎的
D. 铁丝反复弯折处会发热
【答案】D
【解析】
【详解】A．铁锅热得烫手，属于热传递改变物体的内能，故A不符合题意；
B．暖风机开了，房间温度升高了，属于热传递改变物体的内能，故B不符合题意；
C．棉被被晒得热乎乎的，属于热传递改变物体的内能，故C不符合题意；
D．弯折铁丝时，对铁丝做功，机械能转化为内能，使铁丝弯折处内能增加、温度升高，属于做功改变物体的内能，故D符合题意。
故选D。
5. 在煤炭市场中，少数不法商贩将矸石粉碎后掺在优质煤中销售，客户为了不上当，最恰当的方法是检测下列物理量中的（ ）
A. 热值B. 比热容C. 温度D. 质量
【答案】A
【解析】
【详解】热值是燃料的一种特性，是指1kg某种燃料完全燃烧放出的热量，热值越大的燃料在完全燃烧相同质量的燃料时放出的热量越多，掺假后煤的热值降低，所以可以用热值来区分。而从比热容、质量、温度无法区分，故A符合题意，BCD不符合题意。
故选C。
6. 下图是四冲程汽油机的工作示意图。从能量转化的角度看，机械能转化为内能的冲程是（ ）
A. B.
C. D.
【答案】A
【解析】
【详解】A．图中的冲程两气阀关闭，活塞向上运动，是压缩冲程，将机械能转化为内能，故A符合题意；
B．图中的冲程进气阀开启，排气阀关闭，活塞向下运动，是吸气冲程，没有能量转化，故B不符合题意；
C．图中的冲程进气阀关闭，排气阀开启，活塞向上运动，是排气冲程，没有能量转化，故C不符合题意；
D．图中的冲程两气阀关闭，活塞向下运动，火花塞点火，是做功冲程，将内能转化为机械能，故D不符合题意。
故选A。
7. 初温相同，质量也相同的水和铜块，吸收相等的热量后，再将铜块投入水中，则会出现（ ）
A. 铜块放热，水吸热B. 铜块吸热，水放热
C. 铜块与水之间不发生热传递D. 水的内能传递到铜块上
【答案】A
【解析】
【详解】水的比热容比铜块的比热容大，初温相同，质量也相同，吸收热量相等，根据吸收热量的公式可知；铜块的升高的温度比水升高的温度高，故B、C、D不符合题意，A符合题意。
故选A。
8. 如图所示，小杜同学用与丝绸摩擦过的玻璃棒接触验电器的金属球，看到验电器的金属箔张开，在这个过程中（ ）
A. 玻璃棒和验电器都带负电荷B. 玻璃棒带正电荷，验电器带负电荷
C. 用丝绸摩擦过的玻璃棒产生了电荷D. 金属箔张开是因为同种电荷相排斥
【答案】D
【解析】
【详解】AB．用丝绸摩擦过的玻璃棒带正电．玻璃棒带正电，当其与验电器接触时，验电器也带正电，故AB错误；
C．摩擦起电是电荷的转移，不是创造了电荷，故用丝绸摩擦过的玻璃棒显正电性，是由于一部分电子转移到丝绸上的缘故，故C错误；
D．据验电器的原理可知，金属箔张开是因为同种电荷相排斥，故D正确．
9. 如图所示，AB和BC是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路中。比较通过这两段导体的电流的大小，有（ ）
A. IAB=IBCB. IAB＜IBC
C. IAB＞IBCD. 无法判断
【答案】A
【解析】
【分析】
【详解】因为AB和BC是串联在电路中的，串联电路中电流处处相等，所以通过这两段导体的电流相等，故A符合题意，BCD不符合题意。
故选A。
10. 如图所示滑动变阻器的四种接线情况中,当滑片向右移动时,变阻器连入电路的阻值变小的是 ( )
A. B.
C. D.
【答案】B
【解析】
【详解】A．由图示可知，滑动变阻器同时接上面两个接线柱，滑动变阻器接入电路的阻值为零，移动滑片，接入电路的电阻丝不变，故A不符合题意；
B．由图示可知，滑片向右移动时，滑动变阻器接入电路的电阻丝长度变短，接入电路的阻值变小，故B符合题意；
C．由图示可知，滑片向右移动时，滑动变阻器接入电路的电阻丝长度变长，接入电路的阻值变大，故C不符合题意；
D．由图示可知，滑动变阻器同时接下面两个接线柱，滑动变阻器阻值全部接入电路，成为定值电阻，移动滑片滑动变阻器接入电路的阻值不变，故D不符合题意；
故选B。
11. 对于欧姆定律导出公式下列说法中正确的是（ ）
A. 导体电阻与电压成正比
B. 导体电阻与电流成反比
C. 当电压为零时，电阻也为零
D. 电阻是导体本身的性质，与电压和电流无关
【答案】D
【解析】
【详解】电阻是导体本身的性质，与电流电压无关，即电阻与电压、电流无比例关系，不受电流、电压的影响，故ABC错误，D正确。
故选D。
12. 在如图所示的电路中，正确的电路组成是
A. B. C. D.
【答案】C
【解析】
【详解】电路通常是由电源、用电器、开关、导线组成．
A．图中没有用电器，不是正确电路；
B．图中电源被短路，不是正确电路；
C．图符合要求，是正确的电路．
D．图中没有电源，不是正确电路；故C正确为答案．
13. 某型号家用全自动豆浆机，可以把它简化为电动机M和加热管R两部分．在图中能实现这两部分各自独立工作的电路图是（ ）
A. B. C. D.
【答案】B
【解析】
【详解】因为电动机M和加热管R相互不影响，能独立工作，故应使电动机M和加热管R并联，且各自的支路有一个开关控制，干路上没有开关．
14. 短路和断路是电路中常见的故障，闭合开关后，下列四幅图有短路现象的是( )
A. B. C. D.
【答案】B
【解析】
【详解】A. 图中开关闭合后，电流有两条路径，组成并联电路，没有短路现象；B. 图中开关闭合后，右面的那个灯中没有电流通过，该灯发生短路；C. 图中开关闭合后，电流有一条路径，电路为串联，没有短路现象；D. 图中开关闭合后，电流有两条路径，组成并联电路，没有短路现象．故选B.
点睛：（1）短路有两种形式：电源短路和用电器短路，①电源短路是电源两极不经过用电器直接连接在一起了，电路中电流过大，会烧坏电源；②用电器短路是用电器的两端直接用导线连接在了一起，电器中没有电流通过，不会损坏用电器．（2）断路指的是电路中有某处接触不良或者断开，导致电流不能从正极流向负极，此时电路中电流为零，用电器不能工作．
15. 如图所示，下列说法正确的是（ ）
A. 甲是电压表，乙、丙是电流表B. 甲是电流表，乙、丙是电压表
C. 乙是电流表，甲、丙是电压表D. 丙是电压表，甲、乙是电流表
【答案】D
【解析】
【详解】甲、乙串联在了电路中所以是电流表；丙并联在电路中所以是电压表。
故选D。
16. 教室如图（a）所示电路中，当闭合开关后，两个电压表指针偏转均为图（b）所示，则电阻R1和R2两端的电压分别为（ ）
A. 9V、1.8VB. 1.8V、9V
C. 1.8V、7.2VD. 7.2V、1.8V
【答案】D
【解析】
【详解】由电路图知道，两电阻R1与R2串联，电压表V1测电源电压，电压表V2测电阻R2两端的电压，所以，电压表V1示数应大于电压表V2示数，由于两个电压表指针偏转角度相同，所以，电压表V1量程是15V，电压表V2量程是3V；电压表V1量程是15V，最小分度值是0.5V，电压表示数
U1＝9V
电压表V2量程是3V，最小分度值是0.1V，电压表示数是1.8V；则电阻R2两端的电压
U2＝UV2＝1.8V
由串联电路特点知道，电阻R1两端的电压
U1＝UV1﹣UV2＝9V﹣1.8V＝7.2V
故D符合题意。
故选D。
二、填空题（本题共9小题，每空1分，共18分）
17. 冬天一场大雪后，在雪地里玩耍的小宝宝被冻哭了，妈妈心疼地把宝宝的小手放在自己的手心中搓揉了一会儿，又放在怀中。“搓揉”是利用______方式使宝宝的小手暖和的；“放在怀中”又是利用______方式使宝宝的小手暖和的。
【答案】 ①. 做功 ②. 热传递
【解析】
【详解】[1]妈妈把宝宝的小手放在自己的手心中搓揉，两个手摩擦，摩擦生热，将机械能转化为内能，这是通过做功的方法来改变了手的内能。
[2]妈妈把宝宝的小手放在怀中，由于身体与宝宝的手存在着温度差，内能就会从温度高的位置传递给温度低的手，从而使手的内能增加，这是通过热传递的方法来改变了手的内能。
18. 英国科学家研发出一种“激光橡皮”。在激光照射下，纸张上的黑色碳粉直接_________（填物态变化名称）为高温碳蒸气，字迹消失；经过特殊冷却装置，高温碳蒸气又直接________（填物态变化名称）成碳粉。这样，废纸和碳粉重新得到了利用，可有效地节约资源并保护环境。
【答案】 ①. 升华 ②. 凝华
【解析】
【详解】[1][2]黑色碳粉是固态，碳蒸气是气态，由固态变成气态叫升华；经过特殊冷却装置，高温碳蒸气又直接变成碳粉，气态直接变成固态，属于凝华现象。
19. 200g冰在熔化成水的过程中，温度___________，内能___________（选填“变大”“变小”或“不变”）；对化成的水继续加热，在标准大气压下使水沸腾，水所吸收的热量为___________J。[]
【答案】 ①. 不变 ②. 变大 ③.
【解析】
【详解】[1][2]冰属于晶体，根据晶体熔化特点知，晶体熔化时吸收热量、内能变大，但温度保持不变。
[3]冰化水时质量不变
水的初始温度为0℃，在标准大气压下，水的沸点为100℃，水吸收的热量
20. 图所示的电阻箱的示数为___________Ω
【答案】50
【解析】
【详解】由图可知，电阻箱的示数为
0×1000Ω+0×100Ω+5×10Ω+0×1Ω=50Ω
21. 打扫房间时，小刚用干绸布擦穿衣镜，发现擦过的镜面很容易粘上细小绒毛．这是因为他擦过的镜面因摩擦__________________，具有______的性质，所以绒毛被吸在镜面上。
【答案】 ①. 起电 ②. 吸引轻小物体
【解析】
【详解】[1][2]绸布与玻璃摩擦时，会发生电子的转移，使物体带上电荷，带电的物体能够吸引不带电的轻小物体，所以绒毛被吸在镜面上。
22. 在家庭电路中，电热水器正常工作的电压为______伏，它与家中的空调器是______连接的（选填“串联”或“并联”）。
【答案】 ①. 220 ②. 并联
【解析】
【详解】[1][2]家庭电路电压是220V，各家用电器并联在电路中，各家用电器都能正常工作，并且互不影响。
23. 两个电阻阻值分别为，，串联起来接入电路，那么，通过它们的电流之比为______，两个电阻电压之比为______。
【答案】 ①. ②.
【解析】
【详解】[1]串联电路中电流处处相等，所以电流之比为。
[2]根据可知，电流相等时，电压与电阻成正比，所以两个电阻电压之比为
24. 把一定值电阻接入电路中，通过它的电流为0.5A，它两端的电压为5V，则此电阻的阻值为_____Ω； 当它两端的电压为0时，它的阻值为_____Ω。
【答案】 ①. 10 ②. 10
【解析】
【详解】[1]根据欧姆定律可得，定值电阻的电阻为
[2]因为，电阻是导体本身的一种性质，与两端的电压和通过的电流无关。所以，当它两端的电压为0时，该定值电阻的电阻仍为10Ω不变。
25. 如图所示电路中，电源电压保持不变，闭合开关S1、S2，两灯都发光，当把开关S2断开时，灯泡L1的亮度_____，电流表示数的_____．（填“变大”、“不变”或“变小”）
【答案】 ①. 不变 ②. 变小
【解析】
【分析】由电路图可知，闭合开关S1、S2时两灯泡并联，电流表测干路电流；当把开关S2断开时，电路为L1的简单电路，电流表测L1支路的电流；根据并联电路中各支路独立工作、互不影响可知通过L1的电流不变、两端的电压不变、实际功率不变；根据并联电路的电流特点可知电流表示数的变化．
【详解】电路图可知,闭合开关S1、S2 ,两灯泡并联,电流表测干路电流;当开关S2 断开时,电路为L1的简单电路,电流表测通过L1 的电流; 因并联电路独立工作,互不影响,所以开关S2断开后， 灯泡L1 两端的电压不变,通过的电流不变,实际功率不变,亮度不变;因为并联电路干路电流等于各支路电流之和,减少了一条支路,所以 电流表的示数变小.
三、画图题（每小题2分，共4分）
26. 根据实物图画出对应的电路图
【答案】
【解析】
【详解】分析实物图可知，、并联，开关在干路上，在支路上，据此画电路图如下：
27. 在如图所示电路的圆圈里填上适当的电表符号，使与构成串联电路。
【答案】
【解析】
【详解】如图所示的情况下，两灯已经构成串联电路，所以两个电表处均视为断路即可符合要求，所以两处均填电压表，故作图如下：
四、简答题（本题4分）
28. 现代化热机已广泛应用于我们的生话，那么，热机到底是怎样实现能量转化为我们提供所需要的能量呢？往往生活中的一些小实验给我们很大的启示，如图所示，在试管内装入适量的水，用软木塞塞住管口，将水加热至沸腾一段时间后，软木塞被推出，管口出现大量的“白气”。请你结合所学知识，回答下列问题。
（1）管口处的大量“白气”是怎样形成的？
（2）试管内的水内能增加是通过什么方式改变的？
【答案】见解析
【解析】
【详解】（1）管口处大量“白气”是由水蒸气遇冷后液化成的小水滴。
（2）用酒精灯给试管中的水加热，增加水的内能，这是通过热传递增加水的内能。
五、实验题（本题共4小题，每空1分，共24分）
29. 如图所示，在探究“并联电路的电流特点”的实验中，小宇设计了如图甲所示的电路进行实验：
（1）实验中，应该选择两个小灯泡规格是___________（选填“相同”或“不相同”）的；连接电路时，开关应处于___________（选填“闭合”或“断开”）状态；
（2）连接好电路，闭合开关，发现电流表指针向刻度盘左边没有刻度的地方偏，原因是电流表___________；
（3）小宇先将电流表接在L1所在的支路上，闭合开关，观察到灯L2发光，但灯L1不亮，电流表的示数为零，电路可能存在的故障是___________（选填“灯L1断路”或“灯L1短路”）；
（4）排除故障后，他测出了L1支路上的电流I1=0.8A，然后他把电流表依次接入电路分别测量出L2支路电流I2、干路电流I，两次测得的结果都如图丙所示，则I2＝___________A、I=___________A小宇由此数据得出并联电路中干路电流和各支路电流的关系___________；
（5）本次实验的不足之处是：___________。
【答案】 ①. 不相同 ②. 断开 ③. 电流表正负接线柱接反了 ④. 灯L1断路 ⑤. 0.2 ⑥. 1 ⑦. 并联电路中干路电流等于各支路电流之和 ⑧. 见解析
【解析】
【详解】（1）[1]为避免实验的偶然性，要选择两个不同规格的灯泡多次实验。
[2]为保护电路安全，连接电路时，开关应断开。
（2）[3]电流表使用时，电流应从电流表的正接线柱流入，负接线柱流出，若闭合开关，发现电流表指针向刻度盘左边没有刻度的地方偏，原因是电流表正负接线柱接反了。
（3）[4]灯L2发光，但灯L1不亮，电流表的示数为零，说明电流表所在支路电路，即灯L1断路。
（4）[5][6]L1支路上的电流I1=0.8A，干路电流要大于支路电流，所以电流表选用的是0～3A的量程，分度值为0.1A，由图丙可知电流表的示数为I=1A；L2为支路，电流表选择0～0.6A的量程，分度值为0.02A，示数为I2=0.2A。
[7]根据上述数据，可以得到I=I1+I2，所以在并联电路中，各支路电流之和等于干路电流。
（5）[8]本实验没有更换不同规格灯泡多次测量，得出的结论不具有普遍性。
30. 为了验证串并联电路电压的特点，小明设计了如图所示的电路。
（1）闭合开关S，发现电压表的指针偏转如图2所示，这时他应该___________；
（2）串联电路中各灯泡两端的电压与电源电压的关系是___________（写表达式）；
（3）如图3探究并联电路的电压规律，若将电压表连接在E、F两点间，电压表测量的是___________的电压（选填“L1”、“L2”、“电源”或“都可以”）；
（4）并联电路中各灯泡两端的电压与电源电压的关系是___________（写表达式）。
【答案】 ①. 断开开关，将电压表换用0~15V量程 ②. U＝U1＋U2 ③. 都可以 ④. U＝U1＝U2
【解析】
【详解】（1）[1]电压表的指针偏转如图2所示，所测电压值超过电压表的量程，说明电压表选的量程过小，接下来应该断开开关，换用0～15V的量程重新进行实验。
（2）[2]串联电路中电源电压等于各用电器两端电压之和，表达式为：U＝U1＋U2。
（3）[3]若将电压表连接在E、F两点间，电压表与L1、L2、电源都是并联的，故都可以测。
（4）[4]并联电路中各支路两端电压相等，且都等于电源电压，表达式为：U＝U1＝U2。
31. 如图所示，在探究影响导体电阻大小因素的实验中，导线a、b、c粗细相同，b、d粗细不同：a、b、d长度相同，根据实验回答下列问题。
（1）该实验是通过观察___________的示数来比较导线电阻的大小，此处用到的实验方法是___________；
（2）选用导线b、c分别接入电路中，是为了探究电阻大小跟导体的___________有关，其具体关系是：当其他条件相同时___________，___________；
（3）选用导线___________分别接入电路中，是为了探究电阻大小跟导体的横截面积的关系。
【答案】 ①. 电流表的示数 ②. 转换法 ③. 长度 ④. 导体的长度越长 ⑤. 电阻越大 ⑥. b、d
【解析】
【详解】（1）[1][2]本实验运用转换法，将导体电阻大小转换为电流表的示数。
（2）[3][4][5]导线b、c的长度不同，材料和横截面积相同，故选用导线b、c分别接入电路中，是为了探究电阻大小跟导体的长度的关系，得出的结论是：当其他条件相同时，导体的长度越长，电阻越大。
（3）[6]要探究电阻大小跟导体的横截面积的关系，需选择长度和材料相同，横截面积不同的b、d分别接入电路中进行实验。
32. 图甲为观察水沸腾实验装置，图乙为某时刻温度计示数，图丙为水沸腾前后的温度和加热时间关系图像（其中BC段为水沸腾过程）。
（1）图乙中温度计示数为___________℃；水沸腾时温度未达到100℃，原因可能是当地气压___________标准大气压（选填“高于”或“低于”）；
（2）水沸腾时，大量气泡在水面破裂后会看到“白气”，“白气”是由于___________（填物态变化名称）形成的；
（3）分析图丙BC段，可得到水在沸腾时不断吸热，但温度___________。
【答案】 ①. 85 ②. 低于 ③. 液化 ④. 保持不变
【解析】
【详解】（1）[1]图乙中温度计的分度值为1℃，液面在0℃以上，示数为85℃。
[2]气压越低，水的沸点越低；水沸腾时温度未达到100℃，原因可能是当地气压低于标准大气压。
（2）[3]水蒸气遇到冷空气放热液化产生的小水珠形成了可见的“白气”。
（3）[4]在图丙BC段，酒精灯一直在加热，说明水在沸腾时不断吸热，但温度始终是98.4℃保持不变。
33. 一天，小熊在实验室里用控制变量法进行了探究“影响蒸发快慢的因素”的活动。
（1）如下是部分操作过程，
①在两块相同的玻璃板A、B上，同时滴上___________（选填“等量”或“不等量”）的酒精；
②使玻璃板A上的酒精表面积变大，玻璃板B不作处理，并保持其它条件不变；
③观察两块玻璃板上酒精蒸发的快慢。
（2）上述活动是为了探究蒸发快慢与___________（选填“液体温度”或“液体表面积”）的关系。会观察到玻璃板___________（选填“A”或“B”）上的酒精蒸发得快些。
【答案】 ①. 等量 ②. 液体表面积 ③. A
【解析】
【详解】（1）[1]根据控制变量法的要求，应在两块相同的玻璃板A、B上，同时滴上等质量的酒精。
（2）[2][3]由实验操作可知，这是为了探究蒸发快慢与液体表面积的关系。由于其它条件相同，A的表面积大，所以会观察到玻璃板A上的酒精蒸发得快些，由此说明液体表面积越大，蒸发越快。
六、计算题（本大题共3题，共18分。请写出必要的文字说明，重要的演算步骤，否则不给分。）
34. 用燃气灶烧水，完全燃烧0.05kg的煤气放出的热量，使5kg的水从50℃升高到70℃。已知水的比热容为4.2×103J/(kg·℃) ，煤气的热值为4.2×107J/kg。求：
（1）0.05kg煤气完全燃烧放出的热量；
（2）水吸收的热量；
（3）燃气灶烧水的效率。
【答案】（1）2.1×106J ；（2）4.2×105J；（3）20%
【解析】
【详解】解：（1）0.05kg煤气完全燃烧放出的热量为
Q放＝mq＝0.05kg×4.2×107J/kg＝2.1×106J
（2）水吸收的热量为
Q吸＝c水m(t－t0)＝4.2×103J/(kg·℃)×2kg×(70℃－20℃)＝4.2×105J
（3）燃气灶烧水的效率为
答：（1）0.05kg煤气完全燃烧放出的热量为2.1×106J ；
（2）水吸收的热量为4.2×105J；
（3）燃气灶烧水的效率为20%。
35. 如图所示电路中，定值电阻R1的阻值为10Ω，定值电阻R2的阻值为20Ω串联后接在电路中。当开关S闭合时，电阻R1两端电压为3V，求：
（1）通过电阻R1的电流；
（2）电阻R2两端的电压；
（3）电源电压。
【答案】（1）0.3A；（2）6V；（3）9V
【解析】
【详解】解：（1）如图，R1与R2串联，根据欧姆定律知，通过电阻R1的电流为
（2）根据串联电路中电流的规律知，通过R2的电流为0.3A，电阻R2两端的电压为
U2＝IR2＝0.3A×20Ω＝6V
（3）根据串联电路中电压规律知，电源电压为
U＝U1＋U2＝3V＋6V＝9V
答：（1）通过电阻R1电流为0.3A；
（2）电阻R2两端的电压为6V；
（3）电源电压9V。
36. 在如图所示的电路中，电源电压保持不变，电阻 R1的阻值为10Ω。闭合开关S，电流表A1的示数为0.4A，电流表A2的示数为0.1A。求：
（1）电源电压U；
（2）电阻 R2的阻值。
【答案】（1）4V；（2）40Ω
【解析】
【详解】解：（1）根据欧姆定律可得，R1两端的电压为
U1＝I1R1＝0.4A×10Ω＝4V
根据并联电路中电压的规律知，电源电压为
U＝U2＝U1＝4V
（2）由欧姆定律知，电阻 R2的阻为
答：（1）电源电压U为4V；
（2）电阻 R2的阻值为40Ω。
