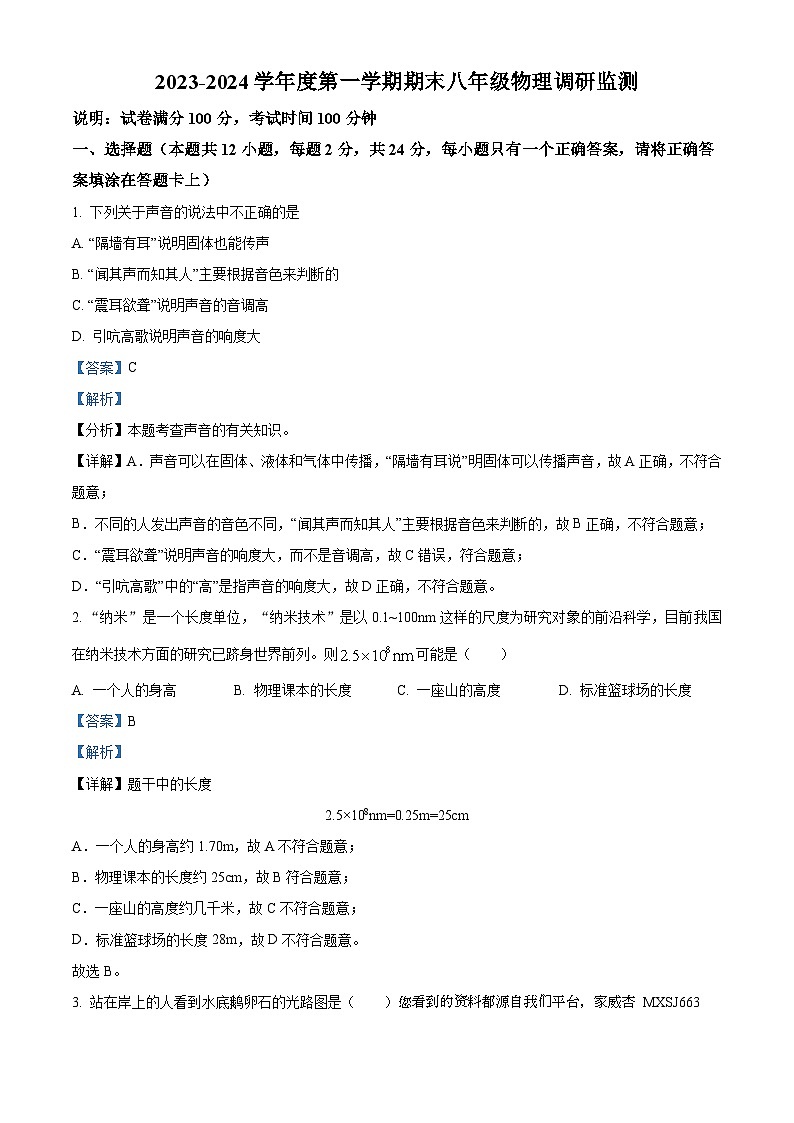

03，江苏省宿迁地区2023-2024学年八年级上学期期末调研监测物理试题

这是一份03，江苏省宿迁地区2023-2024学年八年级上学期期末调研监测物理试题，共21页。试卷主要包含了选择题，填空题，作图题，实验探究题等内容，欢迎下载使用。

一、选择题（本题共12小题，每题2分，共24分，每小题只有一个正确答案，请将正确答案填涂在答题卡上）
1. 下列关于声音的说法中不正确的是
A. “隔墙有耳”说明固体也能传声
B. “闻其声而知其人”主要根据音色来判断的
C. “震耳欲聋”说明声音的音调高
D. 引吭高歌说明声音的响度大
【答案】C
【解析】
【分析】本题考查声音的有关知识。
【详解】A．声音可以在固体、液体和气体中传播，“隔墙有耳说”明固体可以传播声音，故A正确，不符合题意；
B．不同的人发出声音的音色不同，“闻其声而知其人”主要根据音色来判断的，故B正确，不符合题意；
C．“震耳欲聋”说明声音的响度大，而不是音调高，故C错误，符合题意；
D．“引吭高歌”中的“高”是指声音的响度大，故D正确，不符合题意。
2. “纳米”是一个长度单位，“纳米技术”是以0.1~100nm这样的尺度为研究对象的前沿科学，目前我国在纳米技术方面的研究已跻身世界前列。则可能是（ ）
A. 一个人的身高B. 物理课本的长度C. 一座山的高度D. 标准篮球场的长度
【答案】B
【解析】
【详解】题干中的长度
2.5×108nm=0.25m=25cm
A．一个人的身高约1.70m，故A不符合题意；
B．物理课本的长度约25cm，故B符合题意；
C．一座山的高度约几千米，故C不符合题意；
D．标准篮球场的长度28m，故D不符合题意。
故选B。

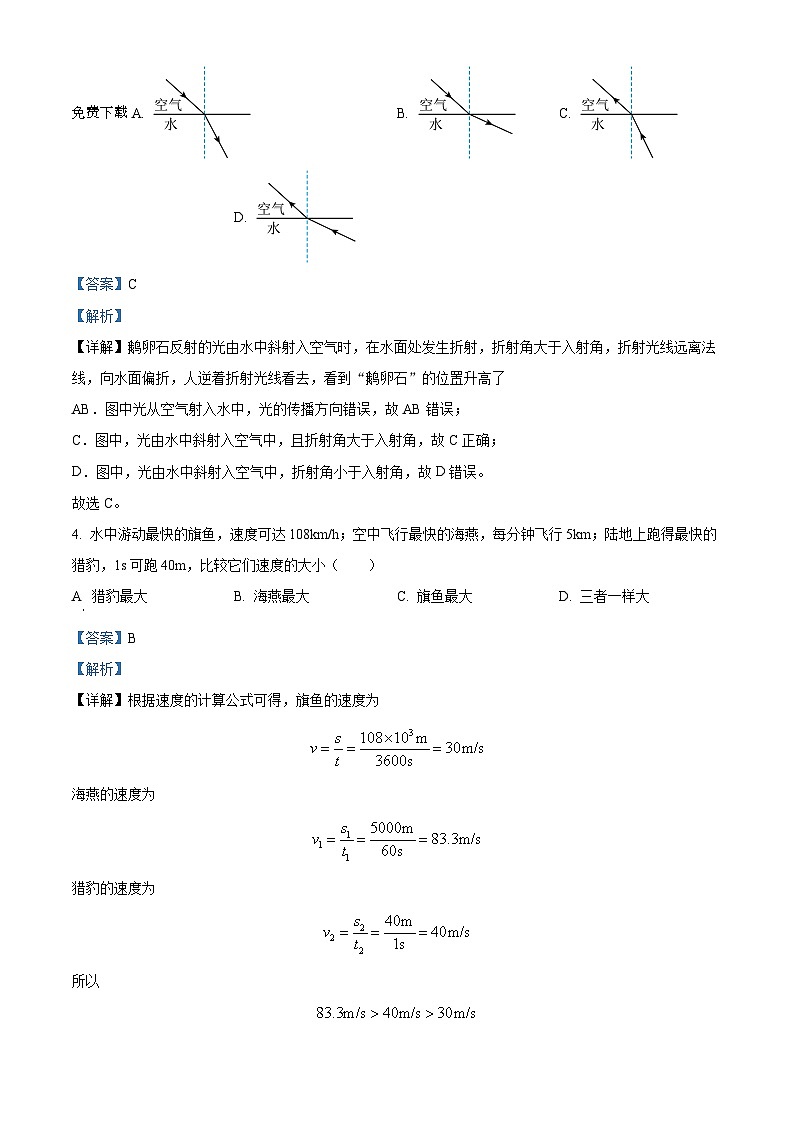

3. 站在岸上的人看到水底鹅卵石的光路图是（ ）您看到的资料都源自我们平台，家威杏 MXSJ663 免费下载A. B. C. D.
【答案】C
【解析】
【详解】鹅卵石反射的光由水中斜射入空气时，在水面处发生折射，折射角大于入射角，折射光线远离法线，向水面偏折，人逆着折射光线看去，看到“鹅卵石”的位置升高了
AB．图中光从空气射入水中，光的传播方向错误，故AB错误；
C．图中，光由水中斜射入空气中，且折射角大于入射角，故C正确；
D．图中，光由水中斜射入空气中，折射角小于入射角，故D错误。
故选C。
4. 水中游动最快的旗鱼，速度可达108km/h；空中飞行最快的海燕，每分钟飞行5km；陆地上跑得最快的猎豹，1s可跑40m，比较它们速度的大小（ ）
A 猎豹最大B. 海燕最大C. 旗鱼最大D. 三者一样大
【答案】B
【解析】
【详解】根据速度的计算公式可得，旗鱼的速度为
海燕的速度为
猎豹的速度为
所以
由此可知，海燕的速度最大，故ACD不符合题意，B符合题意。
故选B。

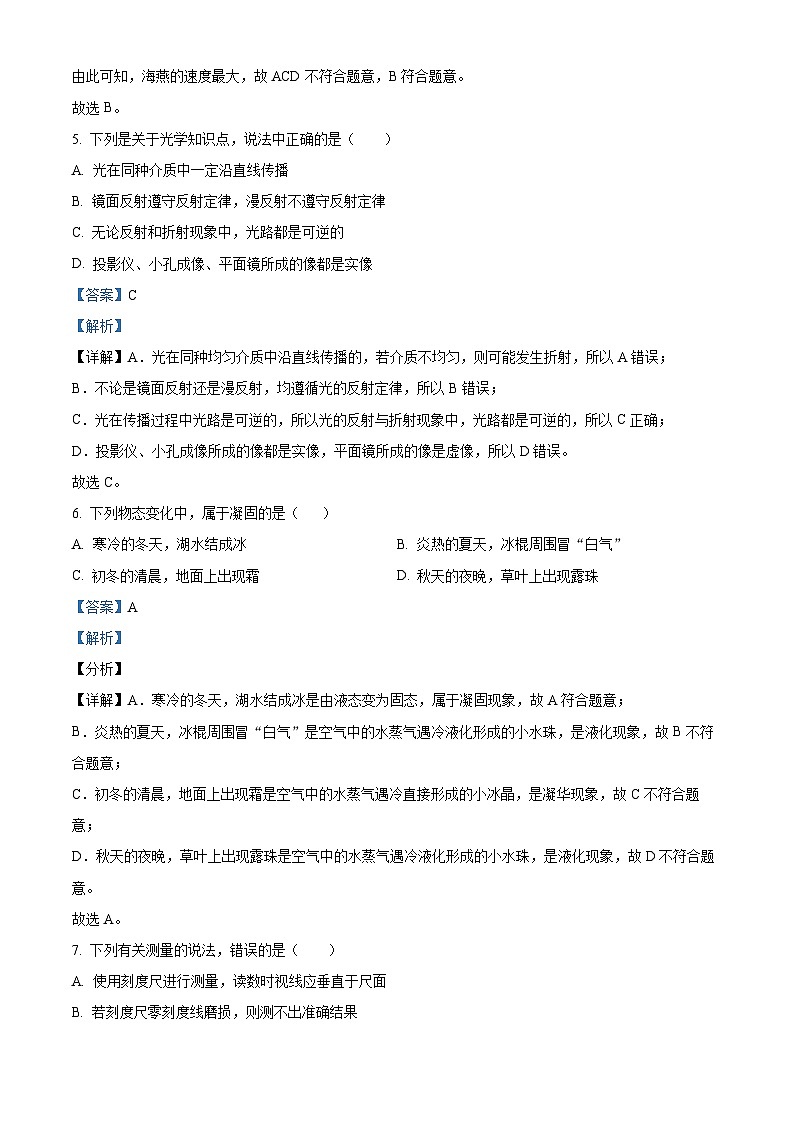

5. 下列是关于光学知识点，说法中正确的是（ ）
A. 光在同种介质中一定沿直线传播
B. 镜面反射遵守反射定律，漫反射不遵守反射定律
C. 无论反射和折射现象中，光路都是可逆的
D. 投影仪、小孔成像、平面镜所成的像都是实像
【答案】C
【解析】
【详解】A．光在同种均匀介质中沿直线传播的，若介质不均匀，则可能发生折射，所以A错误；
B．不论是镜面反射还是漫反射，均遵循光的反射定律，所以B错误；
C．光在传播过程中光路是可逆的，所以光的反射与折射现象中，光路都是可逆的，所以C正确；
D．投影仪、小孔成像所成的像都是实像，平面镜所成的像是虚像，所以D错误。
故选C。
6. 下列物态变化中，属于凝固的是（ ）
A. 寒冷的冬天，湖水结成冰B. 炎热的夏天，冰棍周围冒“白气”
C. 初冬的清晨，地面上出现霜 D. 秋天的夜晚，草叶上出现露珠
【答案】A
【解析】
【分析】
【详解】A．寒冷的冬天，湖水结成冰是由液态变为固态，属于凝固现象，故A符合题意；
B．炎热的夏天，冰棍周围冒“白气”是空气中的水蒸气遇冷液化形成的小水珠，是液化现象，故B不符合题意；
C．初冬的清晨，地面上出现霜是空气中的水蒸气遇冷直接形成的小冰晶，是凝华现象，故C不符合题意；
D．秋天的夜晚，草叶上出现露珠是空气中的水蒸气遇冷液化形成的小水珠，是液化现象，故D不符合题意。
故选A。
7. 下列有关测量的说法，错误的是（ ）
A. 使用刻度尺进行测量，读数时视线应垂直于尺面
B. 若刻度尺零刻度线磨损，则测不出准确结果
C. 用一根细线和直尺可以测出一片树叶的周长
D. 用皮卷尺测量跳远比赛成绩时，若皮卷尺拉得太紧，测量值会偏小
【答案】B
【解析】
【详解】A．使用刻度尺进行测量，读数时视线应于尺面垂直，否则会造成读数偏大或偏小，故A正确，不符合题意；
B．若刻度尺零刻度线磨损，可以从其他刻度线开始测量，读数时减去前面对准的刻度值即可，故B错误，符合题意；
C．用细线围着树叶绕一圈，做好记号，再将细线拉直用直尺测量出细线的长度，则为树叶的周长，故C正确，不符合题意；
D．用皮卷尺测量跳远比赛成绩时，若皮卷尺拉得太紧，皮尺的分度值变大，会导致测量值偏小，故D正确，不符合题意。
故选B。
8. 我国出土的文物“水晶饼”为中部鼓起的透明圆饼。西汉刘安所著的《淮南子万毕术》中记载：“削冰令圆，举以向日，以艾承其影，则火生”。下列现象与“水晶饼”利用太阳光生火原理相同的是（ ）
A. 汽车后视镜中的像B. 皮影戏
C. 桥在水中的倒影D. 水里的“折筷”
【答案】D
【解析】
【详解】“水晶饼”中间厚、边缘薄，属于凸透镜，凸透镜使太阳光发生折射，对光线有会聚作用，这是其利用太阳光生火的原理。
A．汽车后视镜中的像，属于凸面镜成像，是由光的反射形成的，故A不符合题意；
B．屏上的皮影是光沿直线传播形成的，故B不符合题意；
C．平静的水面相当于平面镜，桥在水中的倒影属于平面镜成像，平面镜成像原理，属于光的反射现象，故C不符合题意；
D．水里的“折筷”属于光的折射现象，故D符合题意。
故选D。
9. 北京时间2022年11月30日5时42分，神舟十五号载人飞船成功对接于空间站天和核心舱的前向端口，它们成为了一个整体，一起绕地球飞行。如图所示为神舟TV相机拍摄的神舟十五号载人飞船跟天和核心舱完成对接后的画面。关于完成对接后的神舟十五号载人飞船和天和核心舱，下列说法中正确的是（ ）

A. 以“神舟十五号”为参照物，“核心舱”是运动的
B. 以“核心舱”为参照物，“神舟十五号”是运动的
C. 以地球为参照物，“神舟十五号”是运动的
D. 以地球为参照物，“核心舱”是静止的
【答案】C
【解析】
【详解】AB．“神舟十五号”与“核心舱”相互之间没有位置的变化，相对静止。故以“神舟十五号”为参照物，“核心舱”是静止的，以“核心舱”为参照物，“神舟十五号”也是静止的，故AB错误；
C．“神舟十五号”绕地球飞行，以地球为参照物，位置时刻发生变化，故“神舟十五号”是运动的，故C正确；
D．以地球为参照物，“核心舱”的位置时刻发生变化，是运动的，故D错误。
故选C。
10. 随着科技的发展，许多汽车都配备有定速巡航系统，即司机可以不用踩油门踏板就自动地保持车辆以固定的速度直线行驶。减轻了疲劳，描述这种运动形式的是（ ）
A. 乙与丁B. 甲与丙C. 乙与丙D. 丙与丁
【答案】C
【解析】
【详解】物体运动速度不变、运动路线是直线的运动叫做匀速直线运动。根据图示可知，甲、丙为s-t图像，甲中处于静止状态，乙中物体做匀速直线运动；乙、丁为v-t图像，乙表示物体做匀速直线运动，丁表示物体做匀加速直线运动；综上所述，乙、丙正确，故C符合题意，ABD不符合题意。
故选C。
11. 用甲、乙两把刻度尺测一木块的长度，如图所示，下列关于两把刻度尺的分度值、放置的情况是否正确及木块的长度的判断正确的是（ ）
A. 甲刻度尺的分度值是1mm，放置正确，木块的长度为1.4cm
B. 甲刻度尺的分度值是1cm，放置正确，木块的长度为1.4cm
C. 乙刻度尺的分度值是1cm，放置正确，木块的长度为1.4cm
D. 乙刻度尺的分度值是1mm，放置正确，木块的长度为1.40cm
【答案】D
【解析】
【详解】由图知道，甲刻度尺1个小格代表的是1cm，即此刻度尺的分度值为1cm；乙刻度尺1cm之间有10个小格，所以1个小格代表的是0.1cm=1mm，即此刻度尺的分度值为1mm；
AB．木块左端与甲刻度尺的10.0cm对齐，右端约与11.4cm对齐，所以木块的长度为
L=11.4cm-10.0cm=1.4cm
但木块没有与有刻度的一边靠近，此测量方法不正确，故AB错误；
CD．木块左端与乙刻度尺4.00cm对齐，右端与5.40cm对齐，所以物体的长度为
L=5.40cm-4.00cm=1.40cm
测量方法正确，故C错误，D正确。
故选D。
12. 如图所示，为入射光线，为折射光线．且．已知．该凸透镜的焦距可能是
A. B. C. D.
【答案】B
【解析】
【详解】根据题意AO＜OB可知，A点成像在B点，像距大于物距，满足f＜u＜2f，成倒立、放大的实像．因为AO=8cm，选项A、B、D不能满足，选项B能满足，故ACD不符合题意，B符合题意．
故选B．
【点睛】本题考查焦点概念的理解和凸透镜成像规律的灵活应用，有利于学生能力的培养．
二、填空题（共10小题，每空1分，计29分）
13. （1）图1中，秒表的读数为___________s；
（2）图2中，温度计的示数为___________℃；
（3）图3中，汽车速度表示数为___________km/h。
【答案】 ①. 337.5 ②. -3 ③. 60
【解析】
【详解】（1）[1]先观察小刻度盘，其读数为5min，且分针过半，再观察大刻度盘，读大数为37.5s，则秒表的读数为
5min37.5s=5×60s+37.5s=337.5s
（2）[2]由图2可知，该温度计一大格为10℃，一小格为1℃，即分度值为1℃，顺着液柱的方向，数值变小，则温度计的示数为-3℃。
（3）[3]由图3可知，汽车速度表表示的速度单位为km/h，则汽车速度表示数为60km/h。
14. 2023年12月18日23时59分，在我国甘肃省积石山县发生6.2级地震，灾情牵动全体中国人的心。有些动物比人提前觉察到，是因为有些动物能感受到地震时产生的___________；（选填“超声波”、“次声波”）动物的叫声是通过___________传入人耳，对人类有预警作用；救治伤员时，医生用的“B超”是利用___________获得信息。（选填“超声波”、“次声波”）
【答案】 ①. 次声波 ②. 空气 ③. 超声波
【解析】
【详解】[1]伴随地震产生的是次声波，而有些动物的听觉范围比人耳的听觉范围大，能听到次声波。
[2]声音的传播需要介质，动物的叫声是通过空气传到人耳的。
[3]超声波可以传递信息。B超是通过发射和接收超声波来获得病人的情况的。
15. 站在平静的骆马湖畔，可以看到岸边大树的倒影是光的___________现象，能看见水底嬉戏的鱼是光的___________现象，看不见躲在荷叶下的青蛙是因为光是沿___________传播的。
【答案】 ①. 反射 ②. 折射 ③. 直线
【解析】
【详解】站在平静的湖畔，可看到岸边大树的倒影和水中游的鱼，根据光的反射和折射定律可知，看到树的倒影是光的反射现象，看到的鱼是光的折射现象，这些看到的都是虚像。看不见躲在荷叶下的青蛙是因为光是沿直线传播的。
16. 如图所示是甲、乙两种物质熔化时的温度-时间图像，其中物质___是晶体，它的熔点是____℃，在第6 min时，这种晶体处于______状态。
【答案】 ①. 甲 ②. 80 ③. 固液共存
【解析】
【详解】[1][2]晶体在熔化过程中，温度保持不变，但要不断吸热，内能增加，如图所示，甲的温度上升到80℃后，继续吸热，但温度不变，故为晶体，乙为非晶体。
[3]在4~8min内，甲处于熔化过程中，牌固液体共存状态。
17. 玻璃幕墙会发生 ____ 反射，造成光污染。如图所示，一束光与玻璃成30度角射到玻璃幕墙上，则反射角是 ________ 度， 如果入射光线以入射点为圆心逆时针转动10度，则入射光线和反射光线的夹角改变了 _____ 度。
【答案】 ①. 镜面 ②. 60 ③. 20
【解析】
【详解】[1]玻璃幕墙表面光滑，发生镜面反射。
[2]入射光线与法线的夹角叫入射角，图中这个角和入射光线与镜面的夹角互为余角，所以入射角为60度。
[3]入射光线以入射点为圆心逆时针转动10度，则入射角减小10度，则反射角也减小10度，则入射光线和反射光线的夹角改变了20度。
18. 如图所示，一束光在空气和玻璃两种介质的界面上同时发生反射和折射（图中入射光线、反射光线和折射光线的方向均未标出），其中反射光线是_______（用字母表示），反射角是_______度，界面的_______侧是玻璃。
【答案】 ①. OG ②. 30 ③. 左
【解析】
【详解】[1][2]由图可知，∠AOG＝60°，所以
∠GOF＝90°﹣60°＝30°
而∠EOF＝30°，根据反射角等于入射角都等于30°可知CF为法线，AD为界面，而折射光线和入射光线分别位于法线两侧，则OB一定为折射光线，EO为入射光线，OG为反射光线，反射角是30°。
[3]折射角为
∠BOC＝90°-40°=50°
根据折射角大于入射角可知界面AD的右边是空气，左边是玻璃。
19. 如图甲所示的黑白卡片，左侧在白光照射下呈现黑色是因为___________，在高脚玻璃杯前方观察到如图乙所示装水部分“黑白颠倒”的现象，此时装水部分的高脚杯和杯内水的组合相当于一个___________透镜，若希望看到“黑白颠倒”的现象重新颠倒回来，则应将高脚杯___________（选填“靠近”或“远离”）黑白卡片。
【答案】 ①. 黑色吸收所有色光 ②. 凸 ③. 靠近
【解析】
【详解】[1]白光照射图甲的卡片时，因为左侧的黑色吸收所有色光，所以呈现黑色，右侧的白色反射所有色光，所以呈现白色。
[2]装水部分高脚杯和杯内的水组合成一中间厚、边缘薄的凸透镜。
[3]图乙中，卡片通过高脚杯所成的是左右相反的实像，为了让黑白重新颠倒回来，应让高脚杯靠近卡片，成正立的虚像。
20. 如图帆船行进比赛时的情景，运动员以自己的帆船为参照物是__________的，以岸边的观众为参照物是 ___________的。若甲、乙两帆船都做匀速直线运动，它们通过的路程之比是3：1，所用的时间之比是2：3，则速度之比为 ___________。
【答案】 ①. 静止 ②. 运动 ③. 9∶2
【解析】
【详解】[1]运动员坐在船上，相对于帆船位置保持不变，即以船为参照物，运动员是静止的。
[2]运动员相对于岸边的观众置不断变化，以观众为参照物，则运动员是运动的。
[3]由知道，速度之比为
21. 如下两图是物体运动的s-t图像，由图1可知，0-20s内的平均速度是___________m/s，图2中甲、乙两物体同时同地向东运动，0~t1时间内，以甲物体为参照物，乙物体向___________运动，t2~t3时间内，甲物体的平均速度___________（“”、“”、“”）乙物体的平均速度。
【答案】 ①. 0.2 ②. 西 ③. <
【解析】
【详解】[1] 0-20s内的平均速度是
[2] 由图知，0～t1时间内甲通过的路程比乙大，根据
得，甲车的速度大于乙车的速度，所以当以甲为参照物时，乙向西运动。
[3] t2~t3时间内，甲物体静止，乙物体运动，则甲物体速度小于乙物体速度。
22. 在“探究凸透镜成像规律”实验时，凸透镜位置固定，如图烛焰恰好在光屏上成清晰的像，如果将蜡烛和光屏位置互换，光屏上能成清晰的______像，由此可知凸透镜焦距范围是______。
【答案】 ①. 倒立放大实 ②. 6.5cm＜f＜13.0cm
【解析】
【详解】[1][2]由图可知，物距大于像距，所以此时物距大于二倍焦距，像距在一倍焦距与二倍焦距之间，凸透镜成倒立、缩小的实像，是照相机的成像原理；此时物距为
u=50.0cm-10.0cm=40.0cm
此时像距为
v=63.0cm-50.0cm=13.0cm
则有
40.0cm>2f，f<13.0cm<2f
解得凸透镜焦距范围为
6.5cm互换蜡烛和光屏位置，即物距和像距对调，根据光路可逆可知，光屏上能成清晰倒立、放大的实像。
三、作图题（每小题2分，共6分）
23. 如图，一束光线从水中斜射到空气时发生折射，OB为折射光线，请大致作出入射光线和对应的反射光线。
【答案】
【解析】
【详解】过折射点O垂直水面作出法线，光由水中斜射进入空气中时，折射光线远离法线偏折，折射角大于入射角，画出入射光线，根据反射角等于入射角，在法线左侧的水中画出入射光线，如图所示：
24. 请在图中画出入射光线通过透镜后的折射光线。
【答案】
【解析】
【详解】对于凸透镜，过光心的光线经凸透镜后方向不变，平行于主光轴的光线经凸透镜折射后折射光线通过焦点，如图所示
25. 图中物体AB在凸透镜两倍焦距以外，请画出AB经凸透镜所成像A'B′的大致位置。
【答案】
【解析】
【分析】
【详解】画出从A点发出的平行于主光轴的光线经凸透镜折射后过焦点、通过光心的光线传播方向不变，折射光线的交点可得A点的像，垂直主光轴画出像A′B′。
四、实验探究题、计算题（24、25、26、27、28、29每空1分，30题每小题2分，共41分）
26. 小明想探究水中加入别的物质后，会否对水的凝固点产生影响，为此，他向水中加盐制成盐水，并把盐水用容器盛好放入冰箱，研究盐水的凝固过程。每隔一定时间，小明观察盐水状态、测出温度，并根据记录的数据作出了温度一时间图像如图甲所示。
（1）从图像可以看出盐水的凝固过程用了___________min；凝固过程___________（选填“吸收”、“放出”）热量，盐水结成的盐冰是___________（选填“晶体”、“非晶体”）。
（2）如果将一个装有冰水混合物的试管放入正在熔化的盐冰水混合物中如图乙所示，试管中冰水混合物中的冰会___________（选填“增多”、“减少”、“不变”）
（3）实验中盐水的凝固点为___________℃。为了交通安全，人们常在不能及时熔化的积雪地面上散融雪剂（如图丙所示），常用融雪剂的成分是工业用盐（非食用盐），请解释融雪剂可加快积雪熔化的原因是___________。
【答案】 ①. 10 ②. 放出 ③. 晶体 ④. 增多 ⑤. ⑥. 融雪剂凝固点低
【解析】
【详解】(1)[1][2][3]从图像可以看出，盐水结成的盐冰是晶体，在凝固过程中温度保持不变，凝固过程为BC段，共用了10分钟；凝固过程需要对外放出热量。
(2)[4]如果将一个装有冰水混合物的试管放入正在熔化的盐冰水混合物中如图乙所示，由于冰水混合物的温度低于正在熔化的盐冰水混合物的温度，试管中冰水混合物对外放热，冰会增多。
(3)[5][6]由图可知，实验中盐水的凝固点为-2℃，由于盐水的凝固点比水的凝固点低，所以为了交通安全，人们常在不能及时熔化的积雪地面上散融雪剂，融雪剂可加快积雪熔化。
27. 如图所示，小明制成了一个针孔照相机，其实就是小孔成像的实验装置。将点燃的蜡烛置于小孔前的适当位置，观察并研究小孔成像的特点：
（1）蜡烛在塑料薄膜上所成的像是___________（选填“实像”、“虚像”），其成像的原理是___________；
（2）如果易拉罐底部小孔是三角形，则他在半透明纸上看到的像是___________
A.三角形光斑 B.圆形光斑 C.蜡焰的正立像 D.蜡焰的倒立像
（3）为了增大蜡焰所成的像，可采取的办法之一是：减小___________的距离。
（4）为了探究孔的大小是否影响小孔所成的像，则应选择下列所示___________孔然后用卡片覆盖并移动卡片以改变孔的大小进行实验。
【答案】 ①. 实像 ②. 光的直线传播 ③. D ④. 蜡烛到小孔 ⑤. B
【解析】
【详解】（1）[1][2]光在同种均匀介质中沿直线传播，蜡烛的光直线传播通过小孔时，在塑料薄膜上成的像是实际光线会聚成的，是实像。
（2）[3]光通过小孔所成的像与小孔的形状无关，与物体本身有关，而直线传播时，落在薄膜上面的光是蜡烛下面的光通过小孔传播的，薄膜下面的光是蜡烛上面的光通过小孔传播的，所以成的是蜡焰倒立的实像，故ABC不符合题意，D符合题意。
故选D。
（3）[4]由于小孔成像是光直线传播形成的，当光屏位置不变，为了增大蜡焰所成的像，可减小蜡烛到小孔的距离。
（4）[5]为了探究也的大小与小孔所成的像的关系，应只改变孔的大小，孔的形状等不能改变，用卡片覆盖并移动卡片时，孔的形状会发生改变的是A、C和D，当卡片由下往上移动时，B的形状保持不变，所以应选择B也进行实验。
28. 小明同学为了探究平面镜成像特点，准备如下器材：各种长度的蜡烛若干、平面镜一块、玻璃板一块、白纸一张（如图1所示）。
（1）实验中用半透明玻璃板M替代平面镜___________放置在水平桌面上，选用半透明玻璃板的目的是便于确定___________；
（2）为了便于观察实验应选在___________（选填“较亮”或“较暗”）的环境中进行；
（3）小明分别测出这两支蜡烛到平面M的距离，再让蜡烛A远离M，则后面的蜡烛要___________（选填“远离”或“靠近”）M才能再次与蜡烛A的像完全重合；
（4）多次观察及测量距离之后，小明分析得出结论：像到平面镜的距离___________物到平面镜的距离，像的大小___________物的大小；（选填“大于”“等于”“小于”）
（5）如图2甲所示，一枚硬币放置于平面镜前，硬币的像在a处，将平面镜平移至如图2乙所示位置时，硬币的成像情况是___________（选填字母代号）。
A．成像在a处 B．成像在b处 C．成像在c处 D．硬币无法通过平面镜成像
【答案】 ①. 垂直 ②. 像的位置 ③. 较暗 ④. 远离 ⑤. 等于 ⑥. 等于 ⑦. A
【解析】
【详解】（1）[1][2]实验中用半透明玻璃板替代平面镜垂直放置在水平桌面上，是因为半透明玻璃板有透光性，既能看到蜡烛A的像，又能看到另一侧的物体，便于确定像的位置。
（2）[3]实验环境应选放在较暗的地方，这样增加烛焰、像与环境的对比度，使观察效果更明显。
（3）[4]物像到平面镜的距离相等，蜡烛A远离M，A的像也远离平面镜，故后面的蜡烛要远离平面镜才能与像完全重合。
（4）[5]根据实验测量得到的数据分析可知，平面镜成像时，像与物到平面镜的距离相等。
[6]根据平面镜成像特点知：像的大小与物体等大，所以无论如何移动蜡烛，像的大小都不会变。
（5）[7]平面镜所成的像与物关于平面镜对称，硬币位置不变，将平面镜平移，平面镜仍在原来像与成像物体对称轴上，像的位置不变，故A符合题意，BCD不符合题意。
故选A。
29. 小明为探究光的折射规律设计了下面两个实验装置：如图甲所示的实验装置，其中光屏F可绕直径NOM前后折转。
（1）实验时，先让光屏E、F位于同一平面内，一束激光贴着光屏E从空气斜射入水中，在光屏F上可以看到折射后的光束，观察发现折射光线和入射光线位于法线___________；小明将光屏F向后折转一定角度后，在光屏F上不能看到折射光，说明折射光线和入射光线___________（选填“在”、“不在”）同平面内；
（2）小明将光屏F恢复原状，保持入射光不动，继续加水，会看到杯底的亮斑B向___________（选填“左”、“右”、“上”）移动；
（3）小明继续用另一支激光笔让光沿着BO射向水面时，可看到折射光沿OA射出，这说明在光折射现象中光路是___________。
（4）小明让一束光强不变的激光从某玻璃斜射向空气（如图乙、丙），不断调整入射角，通过实验得到如表格：
①光的折射现象一般都会伴随着反射现象的发生，当入射角增大时，折射角___________（选填“增大”、“减小”或“不变”），折射光线的能量___________（选填“增大”、“减小”或“不变”）；
②当入射角时，折射光线消失，反射光线会变得更亮，即发生光的全反射现象。图像丁中的图线___________（选填“a”或“b”）反映了上述实验中的两角关系；
【答案】 ①. 两侧 ②. ③. 左 ④. 可逆 ⑤. 增大 ⑥. 减小 ⑦. a
【解析】
【详解】（1）[1][2]实验时，先让光屏E、F位于同一平面内，一束激光贴着光屏E从空气斜射入水中，在光屏F上可以看到折射后的光束，这说明折射光线和入射光线位于法线两侧；当F板向后折转一定的角度后，则呈现折射光线的F板和呈现入射光线的E板不在同一平面内，所以在F板上不能看到折射光，但此时折射光线和入射光线在同一平面内。
（2）[3]若杯中的水增多，如图所示：
可见，当水增多时，液面升高，入射角不变，折射角也不变，入射点向左移，则杯底亮斑也会向左移动。
（3）[4]小明继续用另一支激光笔让光线沿着BO射向水面时，可看到折射光线沿OA射出，与原光路重合，这说明：在光的折射现象中，光路是可逆的。
（4）[5][6]由表中数据可知：当入射角增大时，折射角也随着增大，反射光线能量增大，则折射光线的能量减小。
[7]由表格数据可知：折射角随着入射角的增大而增大，但折射角总大于入射角，而图b中，当入射角等于45°时，折射角也等于45°，a图象中的折射角始终大于入射角，因此图a反映了实验中折射角与入射角的关系。
30. 如图所示是“测量小车沿斜面下滑的平均速度”的实验。
（1）该实验原理是___________，除了图中的器材以外，还应该有的测量器材是___________；
（2）实验中，应使斜面保持___________（较大/较小）的坡度，以减小测量___________（选填“时间”、“路程”）的误差；
（3）小车经过AC中点时速度v1，经过AB中点时速度为v2，则v1___________ v2（选填“”、“”、“”）；
（4）当小车完全通过B点才停止计时，测得AB段的平均速度将会偏___________（选填“大”、“小”）。
【答案】 ①. ②. 秒表 ③. 较小 ④. 时间 ⑤. > ⑥. 小
【解析】
【详解】（1）[1]测量小车沿斜面下滑的平均速度，通过测量通过的路程及对应时间，根据来求解。
[2]图示中有刻度尺可用来测量路程，还需要测量时间的秒表。
（2）[3][4]为了减少时间测量的误差，应让小车在斜面上运动的时间较长，则应使斜面保持的坡度较小。
（3）[5]小车在斜面上的运动越来越快，由图示知，AC的中点在B点，AB的中点在B点之上，所以v1>v2。
（4）[6]当小车完全通过B点才停止计时，则测得的AB段的时间偏大，路程为准确值，据知，测得AB段的平均速度将偏小。
31. 如图所示，小明将水充入一个透明塑料模具中，制成“水凸透镜”，并用此装置探究凸透镜成像规律；
（1）将水凸透镜固定到光具座上，用平行光照射透镜，前后移动光屏，直到光屏上呈现一个最小最亮的光斑，如图甲所示，测出水凸透镜的焦距为___________cm；
（2）为了将蜡烛的像呈现在光屏的中心，应让烛焰、透镜和光屏中心处于___________；
（3）若将蜡烛、水透镜、光屏依次放在光具座如图乙所示的位置上时，光屏上恰好呈现清晰倒立、___________（选填“放大”或“缩小”）的实像，这与生活中___________（选填“放大镜”、“照相机”或“投影仪”）的成像原理相同；
（4）保持图乙中各物体位置不变，将装水的注射器连接上水凸透镜，如图丙所示，缓慢向透镜中注水，水凸透镜厚度增加，光屏上的像逐渐模糊，为使像变清晰，应当向___________（选填“左”或“右”）移动光屏，同组的小红认为，如果不移动蜡烛和光屏，而将一个度数适当的___________（选填“老花镜”、“近视镜”）紧贴着放在水凸透镜左侧，也能使光屏上的像重新清晰。
【答案】 ①. 10.0 ②. 同一高度 ③. 放大 ④. 投影仪 ⑤. 左 ⑥. 近视镜
【解析】
【详解】（1）[1]平行于主光轴的光线经凸透镜折射后，会聚在主光轴上一点，这点是凸透镜的焦点，焦点到光心的距离是凸透镜的焦距，所以凸透镜的焦距是
（2）[2]为了使像成在光屏中央，应让烛焰、透镜和光屏三者中心处于同一高度。
（3）[3][4]若将蜡烛、水透镜、光屏依次放在光具座如图乙所示的位置上，此时物距
成倒立、放大的实像，投影仪就是利用此原理制成的。
（4）[5]如图丙所示，缓慢向透镜中注水，水凸透镜厚度增加，凸透镜凸度增大，对光的会聚能力增强，会将光线提前会聚成像，为使像变清晰，应当向左移动光屏。
[6]如果不移动蜡烛和光屏，而将一个度数适当的近视镜紧贴着放在水凸透镜左侧，近视镜是凹透镜，凹透镜对光线具有发散作用，会将光线推迟会聚成像，也能使光屏上的像重新清晰。
32. 宿迁“好巴士”（HBS）是高品质公交系统简称，好巴士快速公交系统建设是宿迁市创建省公交优先示范城市的重点工程，该工程纳入市委市政府为民办实事项目。宿迁“好巴士”（如图1）长为15m，匀速穿过长660m的宿迁大桥（如图2）时，测得完全通过宿迁大桥需要45s。求：
（1）“好巴士”的运行速度；
（2）“好巴士”全部在宿迁大桥上的运行时间。
【答案】（1）15m/s；（2）43s
【解析】
【详解】解：（1）“好巴士”通过大桥通过的距离
s=s桥+s车=660m+15m=675m
“好巴士”运行的速度
（2）“好巴士”全部在桥上，运行的路程
此过程运行的时间
答：（1）“好巴士”的运行速度为15m/s；
（2）“好巴士”全部在宿迁大桥上的时间为43s。入射角α
0°
10°
20°
30°
40°
41.8°
50°
折射角β
0°
15.2°
30.9°
48.6°
81°
90°
反射能量
5%
7%
26%
43%
84%
100%
100%
