39，云南省曲靖市宣威市第六中学2023-2024学年九年级上学期11月月考物理试题
展开
这是一份39，云南省曲靖市宣威市第六中学2023-2024学年九年级上学期11月月考物理试题，共18页。试卷主要包含了选择题，填空题，作图题，实验探究题，综合题等内容，欢迎下载使用。
1. 以下数据最符合实际的是（ ）
A. 手电筒中的电流约为0.2AB. 一节干电池的电压为3V
C. 汽车发动机的效率能达到80%D. 人干燥时的电阻约为10Ω
【答案】A
【解析】
【详解】A．手电筒中电源电压约3V，灯泡的电阻约15Ω，通过灯泡的电流
故A符合题意；
B．一节干电池的电压约为1.5V，故B不符合题意；
C．汽车发动机为汽油机或柴油机，他们的效率在20%~40%左右，目前不能达到80%，故C不符合题意；
D．人体皮肤干燥时的电阻约为5000Ω，故D不符合题意。
故选A。
2. 下列关于温度、内能和热量的说法中，正确的是（ ）
A. 0℃的物体，内能为零
B. 物体的温度越高，所含的热量越多
C. 内能小的物体可能将热量传递给内能大的物体
D. 物体内能增加，一定是吸收了热量
【答案】C
【解析】
【详解】A．一切物体在任何情况下都有内能，0℃的物体内能也不是零，故A错误；
B．热量是一个过程量，不能讲“所含的热量”，故B错误；
C．热量是从温度高的物体传递给温度低的物体，内能少的物体可以是温度高的物体，故内能少的物体可以向内能多的物体传递热量，故C正确；
D．物体内能增加，可以是吸收了热量，也可以是外界对物体做了功，故D错误。
故选C。

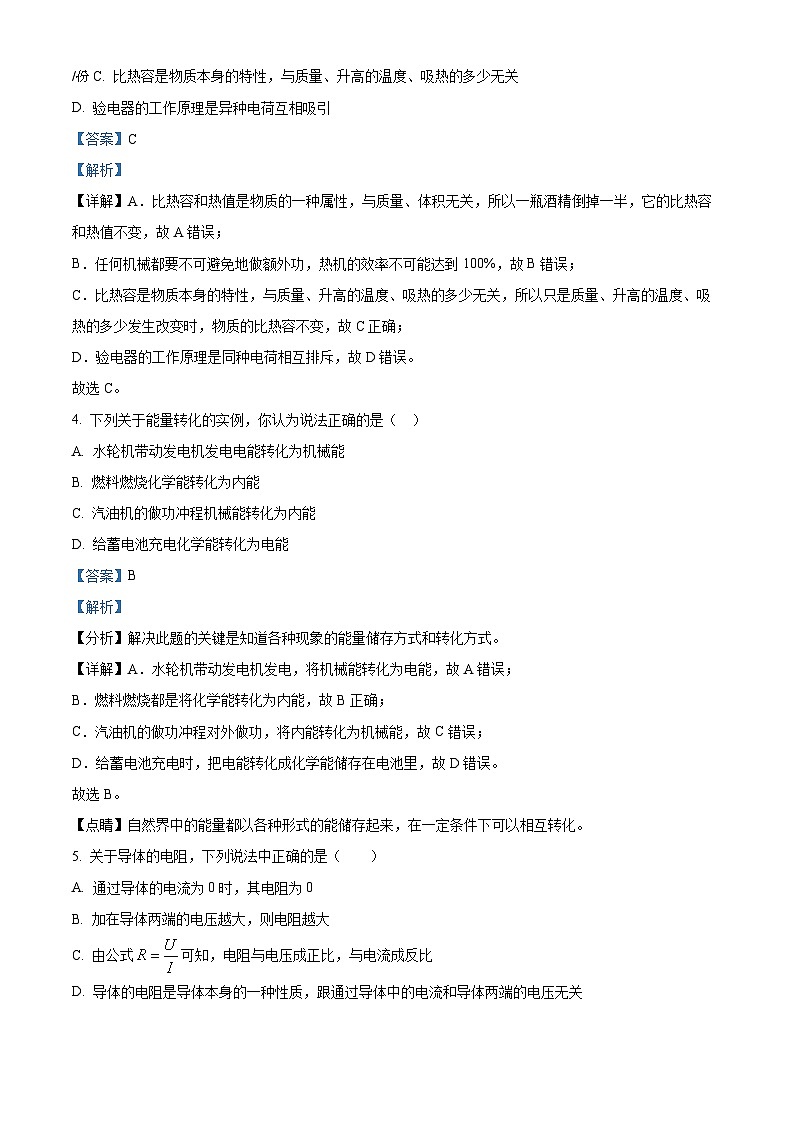

3. 下列说法正确的是（ ）
A. 一瓶酒精倒掉一半，它的比热容和热值变为原来的一半
B. 改进制造技术，热机的效率能达到100%您看到的资料都源自我们平台，家威杏 MXSJ663 低至0.3元/份C. 比热容是物质本身的特性，与质量、升高的温度、吸热的多少无关
D. 验电器的工作原理是异种电荷互相吸引
【答案】C
【解析】
【详解】A．比热容和热值是物质的一种属性，与质量、体积无关，所以一瓶酒精倒掉一半，它的比热容和热值不变，故A错误；
B．任何机械都要不可避免地做额外功，热机的效率不可能达到100%，故B错误；
C．比热容是物质本身的特性，与质量、升高的温度、吸热的多少无关，所以只是质量、升高的温度、吸热的多少发生改变时，物质的比热容不变，故C正确；
D．验电器的工作原理是同种电荷相互排斥，故D错误。
故选C。
4. 下列关于能量转化的实例，你认为说法正确的是（ ）
A. 水轮机带动发电机发电电能转化为机械能
B. 燃料燃烧化学能转化为内能
C. 汽油机的做功冲程机械能转化为内能
D. 给蓄电池充电化学能转化为电能
【答案】B
【解析】
【分析】解决此题的关键是知道各种现象的能量储存方式和转化方式。
【详解】A．水轮机带动发电机发电，将机械能转化为电能，故A错误；
B．燃料燃烧都是将化学能转化为内能，故B正确；
C．汽油机的做功冲程对外做功，将内能转化为机械能，故C错误；
D．给蓄电池充电时，把电能转化成化学能储存在电池里，故D错误。
故选B。
【点睛】自然界中的能量都以各种形式的能储存起来，在一定条件下可以相互转化。
5. 关于导体的电阻，下列说法中正确的是（ ）
A. 通过导体的电流为0时，其电阻为0
B. 加在导体两端的电压越大，则电阻越大
C. 由公式可知，电阻与电压成正比，与电流成反比
D. 导体的电阻是导体本身的一种性质，跟通过导体中的电流和导体两端的电压无关
【答案】D
【解析】
【详解】ABD．电阻是导体本身的一种性质，只与导体的材料、长度、横截面积、温度有关，与两端的电压和通过的电流无关，故AB错误，D正确；
C．由公式可知，导体的电阻在数值上等于导体两端的电压与通过导体电流的比值，电阻是导体本身的一种性质，与两端的电压和通过的电流无关，故C错误。
故选D。

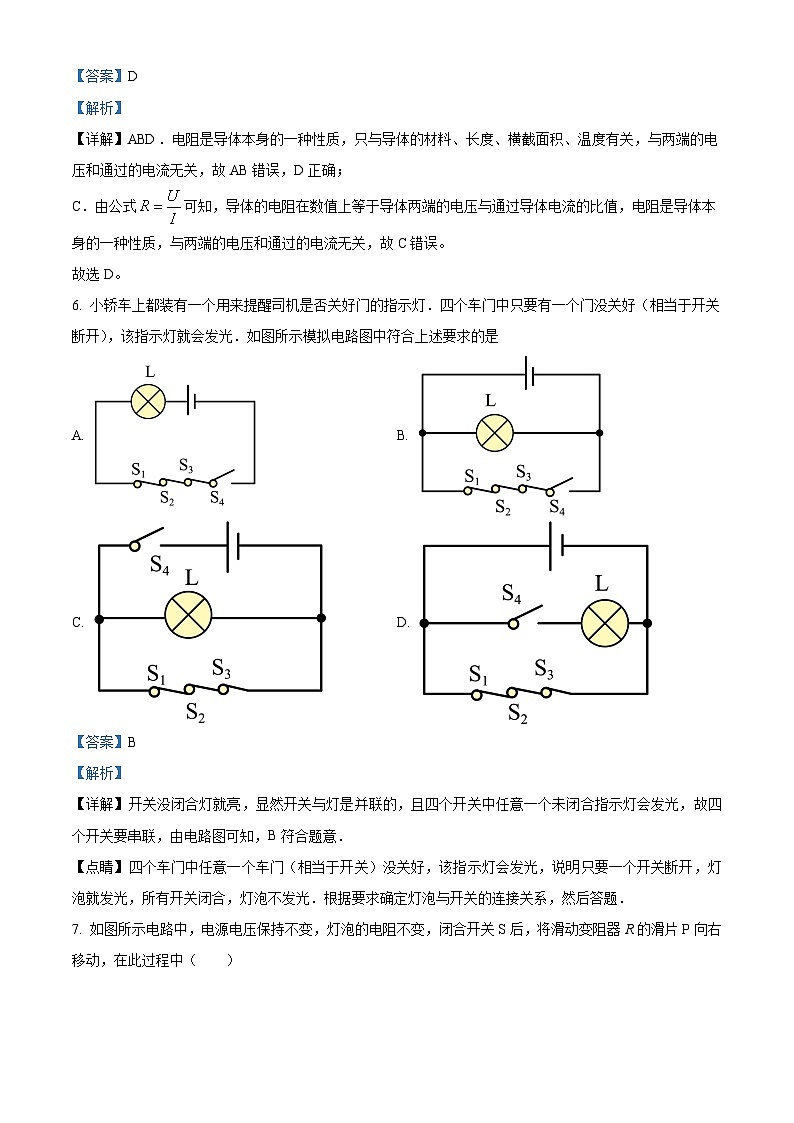

6. 小轿车上都装有一个用来提醒司机是否关好门的指示灯．四个车门中只要有一个门没关好（相当于开关断开），该指示灯就会发光．如图所示模拟电路图中符合上述要求的是
A. B.
C. D.
【答案】B
【解析】
【详解】开关没闭合灯就亮，显然开关与灯是并联的，且四个开关中任意一个未闭合指示灯会发光，故四个开关要串联，由电路图可知，B符合题意．
【点睛】四个车门中任意一个车门（相当于开关）没关好，该指示灯会发光，说明只要一个开关断开，灯泡就发光，所有开关闭合，灯泡不发光．根据要求确定灯泡与开关的连接关系，然后答题．
7. 如图所示电路中，电源电压保持不变，灯泡的电阻不变，闭合开关S后，将滑动变阻器R的滑片P向右移动，在此过程中（ ）
A. 电流表A1示数变小，电压表V示数不变
B. 电流表A示数不变，灯泡亮度不变
C. 电压表V示数与电流表A1示数的比值变大
D. 电流表A和A1示数之差不变
【答案】D
【解析】
【详解】AB．分析电路可知，闭合开关S后，灯泡和滑动变阻器R并联，电压表测电源电压，所以示数不变；电流表测干路电流，电流表测滑动变阻器电流。将滑动变阻器R的滑片P向右移动，滑动变阻器阻值变小，根据可得电流表示数变大；根据并联电路特点，可知灯泡的电流不变，亮度不变；根据并联电流规律可知电流表示数变大；故AB不符合题意；
C．根据可知，电压表V示数与电流表A1示数的比值即为滑动变阻器R的阻值，所以滑片P向右移动时，比值变小，故C不符合题意；
D．根据并联电流规律可知电流表A和A1示数之差即为灯泡的电流，灯泡的电流不变，所以电流表A和A1示数之差不变，故D符合题意。
故选D。
8. 如图所示，闭合开关S后，能测出灯L1两端电压的电路图是（ ）
A. B.
C. D.
【答案】AC
【解析】
【详解】A．闭合开关S后，电压表并联在两端，测灯L1两端电压，故A符合题意；
B．电压表并联在串联电路的电源两端，故B不符合题意；
C．闭合开关S后，电压表并联在两端，测灯L1两端电压，故C符合题意；
D．电压表并联在串联电路的电源两端，故D不符合题意。
故选AC。
9. 如图所示，电源电压6V保持不变，定值电阻R1标有“10Ω 0. 5A”字样，滑动变阻器R2标有“20Ω 1A" 字样，电流表选择的量程为0～0.6A、电压表选择的量程0～3V。闭合开关S，在保证电路安全的情况下，下列说法中正确的是（ ）
A. 电路中的最大电流为0. 5AB. R1两端的最大电压为6V
C. 电路中的最小电流为0. 3AD. 滑动变阻器阻值的取值范围为2Ω～10Ω
【答案】ACD
【解析】
【详解】AB．定值电阻R1标有“10Ω 0.5A”字样，滑动变阻器R2标有“20Ω 1A”字样，电流表选择的量程为0~0.6A，通过分析电路图可知，电阻R1、电阻R2和电流表是串联的，根据串联电路中电流处处相等，最大电流只能为0.5A，否则会超过定值电阻的最大电流值，损坏定值电阻，则根据，R1两端的最大电压为
此时变阻器阻值最小，变阻器最小阻值为
由于电压表与滑动变阻器并联，故电压表测量R2两端的电压，而电压表的量程为0~3V，故R2两端的电压最大电压为3V，此时滑动变阻器阻值最大，电路中的电流最小。则最小电流为
则滑动变阻器阻值最大为
所以电路中的最大电流为0. 5A，最小电流为0. 3A，R1两端的最大电压为5V，滑动变阻器阻值的取值范围为2Ω～10Ω。故B错误，ACD正确。
故选ACD。
10. 小明用如图所示的同一个实验装置分别加热100g的甲、乙两种液体（其中一种是水），用测得的数据绘制了温度随时间变化图像如图，乙从20°C加热至沸腾刚好消耗了4g酒精（q酒精=3×107J/kg）。若单位时间内甲吸收的热量与乙吸收的热量相等，c水=4.2×103J/(kg·℃)，则下列说法中正确的是（ ）
A. 甲的吸热能力大于乙的吸热能力
B. 0~8min乙吸收的热量为3.36×104J
C. 乙的比热容为2.4×103J/(kg·℃)
D. 该酒精灯的加热效率为35%
【答案】ABD
【解析】
【详解】AC．根据图2可知，质量相同的甲和乙升高相同的温度，甲的加热时间是乙的加热时间的2倍，则甲吸收的热量是乙吸收热量的2倍，则甲的吸热能力大于乙的吸热能力，因水的比热容较大，吸热能力强，所以甲为水；根据可知，甲的比热容是乙的比热容的2倍，乙的比热容为
故A正确，C错误；
BD．用相同的酒精灯加热，在相同的时间内，水吸收的热量等于乙吸收的热量，0~8min乙吸收的热量等于甲吸收的热量
Q乙=Q水=c水m水Δt=4.2×103J/(kg·℃)×0.1kg×(100℃-20℃)=3.36×104J
酒精完全燃烧放出的热量为
Q放=m酒精q酒精=0.004kg×3×107J/kg=1.2×105J
乙从加热到沸腾吸收的热量为
酒精灯的加热效率为
故BD正确。
故选ABD。
二、填空题（每空1分，共14分）
11. 盐边县羊肉米线是攀枝花人民“舌尖上的美食”．端上一碗羊肉米线，香味扑鼻而来，这是_______现象；端碗时很烫手，是通过_______的方式增加了手的内能．
【答案】 ①. 扩散 ②. 热传递
【解析】
【分析】不同的物质相互接触时，彼此进入对方的现象，叫扩散，扩散现象说明：分子在不停的做无规则运动；改变物体内能的方式有热传递和做功．
【详解】端上一碗羊肉米线，香味分子扩散空气中被人们闻到，是扩散现象，说明分子在不停做无规则运动；端碗时很烫手，手从碗上吸收了热量，是通过热传递方式增加了手的内能．
12. 丝绸与玻璃棒相摩擦后，玻璃棒带_________（正/负）电，将丝绸靠近带负电的轻质小球时会相互_________（排斥/吸引）
【答案】 ①. 正 ②. 排斥
【解析】
【详解】[1][2]丝绸材料原子核对电子的束缚能力较强，玻璃材料原子核对电子的束缚能力较弱，所以丝绸与玻璃棒相摩擦后，丝绸会将玻璃棒的电子夺走一些，导致玻璃棒带正电，而丝绸带负电，丝绸靠近带负电的轻质小球时，二者都带负电，因此会相互排斥。
13. 小汽车动力机械是汽油机，它的一个工作循环由吸气、压缩、做功和排气四个冲程组成，如图所示，表示的是______冲程，它将内能转化为______ 能。
【答案】 ①. 做功 ②. 机械
【解析】
【详解】[1][2]由图可知，此冲程进气门和排气门都关闭，此时火花塞打出电火花，即引燃汽缸内的燃料，燃料燃烧，燃料的化学能转化为内能，产生高温高压的燃气推动活塞由上向下运动，故该过程是做功冲程，即高温高压的燃气对活塞做功，故是将内能转化为机械能的过程。
14. 如图所示，若使电阻R1和R2串联，应闭合开关______；若使电阻R1和R2并联，应闭合开关________。
【答案】 ①. ②. 、
【解析】
【详解】[1][2]若使电阻R1和R2串联，需要使电流从电源正极出发，依次经过R1和R2，由图知只需要闭合开关；若使电阻R1和R2并联，需要使电流从电源正极出发，然后分流，电流分成两路经过R1和R2，由图知需要闭合开关、。
15. 如图所示的电路，闭合开关S，滑动变阻器滑片向左移动时，灯泡亮度会________(选填“变亮”、“变暗”或“不变”)，电压表示数会________(选填“变大”、“变小”或“不变”)。
【答案】 ① 变暗 ②. 变大
【解析】
【详解】[1]由电路图可知，灯泡与滑动变阻器串联，电压表测量滑动变阻器两端的电压，当滑片向左移动时，滑动变阻器接入电路的阻值变大，由欧姆定律可知，电路中的电流变小，则灯泡两端的电压变小，由P=UI可知，灯泡的实际功率变小，灯泡变暗。
[2]因灯泡两端的电压变小，而电源电压不变，故由串联电路的电压规律可知，所以滑动变阻器两端的电压变大。
16. 如图所示的电路，电源电压保持不变，R1的阻值为15Ω，只闭合开关S，电流表的示数为0.2A；再闭合开关S1，电流表的示数变化了0.5A，电源电压为________V，R2的阻值是________Ω。
【答案】 ①. 3 ②. 6
【解析】
【详解】[1]只闭合开关S时，电路为R1的简单电路，电流表测电路中的电流，电源电压
U=I1R1=0.2A×15Ω=3V
[2]再闭合开关S1时，R1与R2并联，电流表测干路电流，因并联电路中各支路独立工作、互不影响，所以，通过R1的电流不变，则电流表示数的变化量即为通过R2的电流，因并联电路中各支路两端的电压相等，所以，R2的阻值
17. 某汽车在一段平直的公路上匀速行驶4.8km，受到的阻力是3000N，消耗汽油1.2kg（假设汽油完全燃烧）。汽油的热值为4×107J/kg，则完全燃烧1.2kg汽油所放出的热量是_________J，该型号汽车的热机效率___________。
【答案】 ①. 4.8×107 ②. 30%
【解析】
【详解】[1]完全燃烧1.2kg汽油所放出的热量
Q放=qm=4×107J/kg×1.2kg=4.8×107J
[2]汽车匀速行驶，牵引力和阻力是平衡力，牵引力
F=f=3000N
牵引力做的功
W=Fs=3000N×4.8×1000m=1.44×107J
该型号汽车的热机效率
三、作图题（共4分）
18. 如图所示，灯L1与L2并联，电路中电流方向如箭头所示．试根据电流方向在图中的虚线方框中填上电池或开关的符号，使电路连接符合要求．
【答案】
【解析】
【详解】因为灯L1与L2并联，由图知道，电流通过上面的灯时，方向向左，电流通过下面的灯时，方向向左，两者的电流汇合后，应一起回到电源的负极，所以左框中应是电源，且电源的负极在下面，右框中应是开关，如图：
19. 如图所示，请将实物图对应的电路图画在右边的虚线框内。
【答案】
【解析】
【详解】电路从电源正极出发后分成两支，一支只有小灯L1，一支由开关S1与小灯L2串联，两条支路汇合后，通过开关S2接在电源负极上。电路图如下：
四、实验探究题（共24分）
20. 在探究并联电路电流规律的实验中，图甲是实验的电路图。
（1）连接电路时，开关应______；
（2）小明同学在测量A处的电流时，电流表的指针偏转如乙所示，原因是______。排除故障后，电流表的示数如丙所示，则电流表的示数为______A；
（3）下表是小明同学在实验中用两盏规格不相同的小灯泡测得的实验数据；
由此得出初步结论是______；
（4）小丽同学指出：为了得出更普遍的规律，应当进行多次实验。操作方法是______。
【答案】 ①. 断开 ②. 电流表的正负接线柱接反了 ③. 0.24 ④. 并联电路的干路电流等于各支路电流之和 ⑤. 换用规格不同的灯泡多次测量得到多组数据
【解析】
【详解】（1）[1] 根据安全用电原则，连接电路时，开关应断开。
（2）[2] 测量A处的电流时，电流表的指针偏转如乙所示偏向零刻度线左侧，说明电流表的正负接线柱接反了。
[3] 如丙所示，电流表选用小量程，分度值为0.02A，示数为0.24A。
（3）[4] 由表格数据有
即并联电路的干路电流等于各支路电流之和。
（4）[5] 为了得出更普遍的规律，应换用规格不同的灯泡多次测量得到多组数据。
21. 探究“影响导体电阻大小的因素”的实验装置如图所示：
在实验中使用四根电阻丝，其材料规格如下表所示。
（1）实验中通过观察______比较电阻丝电阻的大小；
（2）分别将编号为______的电阻丝接入电路进行实验，可得出结论：导体的电阻大小与导体的材料有关；
（3）分别将编号为C、D的电阻丝接入电路进行实验，可得出结论：导体的电阻大小与导体的长度有关。该实验结论被实际应用到了______的工作原理中。
A．电压表 B．电流表 C．滑动变阻器
【答案】 ①. 灯泡亮度 ②. A、B ③. C
【解析】
【详解】（1）[1] 实验中通过观察灯泡亮度比较电阻丝电阻的大小，灯泡越亮，说明电路中电流越大，电阻丝电阻越小，这用到了转换法。
（2）[2] 要探究导体的电阻与导体材料的关系，应控制长度和横截面积相同，而材料不同，因此应将编号为A、B的电阻丝接入电路进行实验。
（3）[3] 分别将编号为C、D的电阻丝接入电路进行实验，可得出结论：导体的电阻大小与导体的长度有关。该实验结论被实际应用到了滑动变阻器，滑动变阻器的原理就是通过改变连入电路的电阻丝的长度来改变电阻。故AB不符合题意，C符合题意。
故选C。
22. 小华同学为了探究“电流与电阻的关系”，设计了如图甲的实验电路。实验器材：电压恒为3V的电源，电流表、电压表各一只，一个开关，阻值分别为10Ω，20Ω，50Ω的定值电阻各一个，滑动变阻器（标有“20Ω 2A”字样）。
（1）请用笔画线代替导线将图乙中的实物图连接完整，要求：滑片向右移动时电阻变大；（ ）
（2）闭合开关，电流表无示数，电压表有示数，并接近电源电压，则故障原因是：______；
（3）故障排除后，小华先把10Ω的电阻接入电路，移动滑动变阻器滑片，使电压表示数为2V，读出电流表示数后，断开开关，她直接拆下10Ω的电阻，改换成阻值为20Ω的电阻继续做实验，闭合开关，电压表示数如图丙所示，其示数是______V，要完成这次实验，接下来她应将变阻器滑片向______ 端（选填“左”或“右”）移动；
（4）小组同学根据实验数据绘制的I﹣R图像如图丁所示，分析图像可得出结论：______；
（5）实验中，在接入50Ω的定值电阻后，小静同学无论怎样移动滑片，都不能使电压表示数达到原来的数值，为了能完成这次实验，小静采取的措施可行的是______。
A．调高电源电压 B．换一个最大阻值为30Ω的滑动变阻器
C．再串联一个10Ω的电阻 D．将电压表改接到滑动变阻器两端
【答案】 ①. ②. 电阻断路 ③. 2.4 ④. 右 ⑤. 电压一定时，电流与电阻成反比 ⑥. BC
【解析】
【详解】（1）[1] 滑动变阻器接一个上接线柱和一个下接线柱串联在电路中，滑动变阻器滑片向右移动时电阻变大，所以滑动变阻器要接左下接线柱，电压恒为3V的电源，则电压表选用小量程与电阻并联，如图所示：
（2）[2] 若电流表没有示数，说明电路可能断路；电压表有示数，说明电压表两端与电源相连，所以故障为与电压表并联的定值电阻断路。
（3）[3][4] 如图丙所示，电压表选用小量程，分度值为0.1V，示数为2.4V。探究电流与电阻的关系，要控制电阻电压为2V不变，所以要完成这次实验，要增大变阻器的电压，根据串联分压原理，应增大变阻器的电阻，即将变阻器滑片向右端移动。
（4）[5] 如图丁所示，对应电流与电阻的乘积为
对应电流与电阻的乘积为一个定值，则可得出结论：电压一定时，电流与电阻成反比。
（5）[6] 实验中控制电阻电压为2V不变，电压恒为3V的电源，则变阻器的电压为1V不变，变阻器的电压为电阻电压的一半，根据串联分压原理，变阻器的阻值为电阻阻值的一半，则当时，需要变阻器的阻值为
滑动变阻器规格为“20Ω 2A”，所以在接入50Ω的定值电阻后，小静同学无论怎样移动滑片，都不能使电压表示数达到原来的数值，原因是滑动变阻器的最大阻值过小，分压能力不够。
A．调高电源电压，则滑动变阻器需要分担的电压更大，需要的阻值更大，故A不符合题意；
B．换一个最大阻值为30Ω的滑动变阻器，则可以将变阻器调为需要的，故B符合题意；
C．再串联一个10Ω的电阻，滑动变阻器规格为“20Ω 2A”，当变阻器调为时，同样满足要求，故C符合题意；
D．将电压表改接到滑动变阻器两端解决不了问题，故D不符合题意。
故选BC。
23. 如图所示，甲、乙、丙三图中的装置完全相同。燃料的质量都是2g，烧杯内的液体质量也相同。
（1）比较不同燃料热值，应选择_______两图进行实验，实验时将燃料充分燃烧后要通过_______（选“温度计示数”或“加热时间”）比较两种燃料的热值大小；比较不同物质的比热容，应选择_________两图进行实验，实验时通过________（选“温度计示数”或“加热时间”）间接知道物体吸热的多少；
（2）在学习时，我们把燃料完全燃烧放出的热量与燃料的质量之比称之为热值，用q表示燃料的热值。若甲图烧杯中为0.1kg的水，2g燃料酒精完全燃烧后，温度计示数升高了50℃，求：
①水吸收的热量___________J；
②若酒精完全燃烧放出的热量全部被水吸收，算一算酒精的热值是___________J/kg；
③算出的热值比酒精标准热值___________（选填“偏大”、“偏小”或“一样”）
【答案】 ①. 甲、乙 ②. 温度计示数 ③. 甲、丙 ④. 加热时间 ⑤. 2.1×104 ⑥. 1.05×105 ⑦. 偏小
【解析】
【详解】（1）[1][2]为了比较热值大小要用不同的燃料，加热同一种液体，让液体的质量相同，通过温度计的示数高低得出吸热多少，进而判断热值大小，应选择甲和乙两图进行实验。
[3][4]为了比较两种液体的比热容，需要燃烧相同的燃料，加热不同的液体，让液体的质量和温度的变化相同，通过比较加热时间，进而判断两种比热容的大小关系，应选择甲和丙两图进行实验。根据转换法可知，通过加热时间可以知道吸热多少。
（2）①[5]水吸收的热量
Q吸=cmΔt=42×103J/(kg·℃)×0.1kg×50℃=2.1×104J
②[6]根据题意可知酒精完全燃烧放出的热量
Q放=Q吸=2.1×104J
酒精的热值为
③[7]酒精完全放出的热量并没有全部被水吸收，所以算出的热值比标准值偏小。
24. 阅读短文，回答问题：
神奇的热电偶
1821年，德国物理学家塞贝克发现了一种奇怪的现象：把两根铜丝和一根铁丝与灵敏电流计串联成闭合电路，然后把铜丝和铁丝的一个连接点放在盛有冰水混合物的容器里保持低温，另一个连接点放在火焰上加热，发现灵敏电流计的指针发生了偏转，表明这时闭合电路中产生了电流。塞贝克把这种电流叫做“热电流”，把这种电路叫“热电偶电路”。
某研究小组的同学们按如图所示的电路，模拟塞贝克实验，探究了决定“热电流”大小的因素，通过实验测得了电流的大小与温差关系的一组数据：
（1）从表中数据可以发现，电路中的电流随两点间的温度差的增大而______（选填“增大”“减小”或“不变”）；
（2）热电偶电路产生热电流的条件是①______；②______。
【答案】 ①. 增大 ②. 用不同金属丝组成闭合回路 ③. 两连接点之间有温度差
【解析】
【详解】（1）[1] 从表格中可以看出，热电偶电路中电流的大小将随着两接点间温度差的增大而增大。
（2）[2][3] 由题意可知，组成“热电偶电路”的是两种不同的金属丝形成闭合电路，且通过表中的数据可以看出，只有两接点间有温度差时，电路中才有热电流，而且温度差越大，电流也越大。因此热电偶电路产生热电流的条件是用不同金属丝组成闭合回路，并且两连接点之间有温度差。
五、综合题（共18分）
25. 如图所示的电路，R1=30Ω，R2=10Ω，开关S闭合后，电流表A的示数为0.4A，求：
（1）电源电压？
（2）通过R2的电流大小？
（3）干路中的电流大小？
【答案】（1）12V；（2）1.2A；（3）1.6A
【解析】
【详解】解：（1）由电路图可知，R1与R2并联，电流表A测R1支路的电流，电源的电压
U=I1R1=0.4A×30Ω=12V
（2）并联电路中各支路两端的电压相等，通过R2的电流
（3）因并联电路中干路电流等于各支路电流之和，所以，干路中的电流
I=I1+I2=0.4A+1.2A=1.6A
答：（1）电源电压是12V；
（2）通过R2的电流是1.2A；
（3）干路中的电流是1.6A。
26. 为了保障安全，潜水员潜水时会佩戴图甲所示深度表。图乙是深度表的工作原理简化电路图，电源电压为6V且恒定不变，定值电阻R0=10Ω、电压表量程为0～3V，RP的阻值随水深度变化而变化，其变化关系如图丙所示，RP允许通过的最大电流为0.5A。求：
（1）深度表在水面上时，求电路中的电流？
（2）电压表示数为2.4V时，潜水员下潜的深度？
（3）在保证电路安全的情况下，该深度表能浸入水中的最大深度？
【答案】（1）0.12A；（2）40m；（3）60m
【解析】
【详解】解：（1）分析乙电路图可知，RP和R0串联，电压表测R0电压。深度表在水面上时，即时，由丙图可知此时，则电路中的电流为
（2）电压表示数为2.4V时，电路中的电流为
则电路总电阻为
则此时阻值为
由丙图可知时，潜水员下潜的深度。
（3）电压表量程为0～3V，则电压表示数为3V时，电流为
RP允许通过最大电流为0.5A，所以在保证电路安全的情况下，电路中最大电流为0.3A，此时浸入水中的深度最大。此时总电阻为
则此时阻值为
由丙图可知时，该深度表能浸入水中的最大深度。
答：（1）深度表在水面上时，电路中的电流为0.12A；
（2）电压表示数为2.4V时，潜水员下潜的深度为40m；
（3）在保证电路安全的情况下，该深度表能浸入水中的最大深度为60m。A点电流IA
B点电流IB
C点电流IC
0.16A
0.14A
0.30A
编号
材料
长度/m
横截面积/mm2
灯泡亮度
A
锰铜合金
0.5
0.8
亮
B
镍铬合金
0.5
0.8
较亮
C
镍铬合金
0.5
0.4
较暗
D
镍铬合金
1.0
0.4
暗
两接点间的温差/℃
0
1
100
200
300
500
800
1000
电路中的电流/A
0.000
0.001
0.064
0142
0.229
0.417
0.731
0.956
1. 以下数据最符合实际的是（ ）
A. 手电筒中的电流约为0.2AB. 一节干电池的电压为3V
C. 汽车发动机的效率能达到80%D. 人干燥时的电阻约为10Ω
【答案】A
【解析】
【详解】A．手电筒中电源电压约3V，灯泡的电阻约15Ω，通过灯泡的电流
故A符合题意；
B．一节干电池的电压约为1.5V，故B不符合题意；
C．汽车发动机为汽油机或柴油机，他们的效率在20%~40%左右，目前不能达到80%，故C不符合题意；
D．人体皮肤干燥时的电阻约为5000Ω，故D不符合题意。
故选A。
2. 下列关于温度、内能和热量的说法中，正确的是（ ）
A. 0℃的物体，内能为零
B. 物体的温度越高，所含的热量越多
C. 内能小的物体可能将热量传递给内能大的物体
D. 物体内能增加，一定是吸收了热量
【答案】C
【解析】
【详解】A．一切物体在任何情况下都有内能，0℃的物体内能也不是零，故A错误；
B．热量是一个过程量，不能讲“所含的热量”，故B错误；
C．热量是从温度高的物体传递给温度低的物体，内能少的物体可以是温度高的物体，故内能少的物体可以向内能多的物体传递热量，故C正确；
D．物体内能增加，可以是吸收了热量，也可以是外界对物体做了功，故D错误。
故选C。
3. 下列说法正确的是（ ）
A. 一瓶酒精倒掉一半，它的比热容和热值变为原来的一半
B. 改进制造技术，热机的效率能达到100%您看到的资料都源自我们平台，家威杏 MXSJ663 低至0.3元/份C. 比热容是物质本身的特性，与质量、升高的温度、吸热的多少无关
D. 验电器的工作原理是异种电荷互相吸引
【答案】C
【解析】
【详解】A．比热容和热值是物质的一种属性，与质量、体积无关，所以一瓶酒精倒掉一半，它的比热容和热值不变，故A错误；
B．任何机械都要不可避免地做额外功，热机的效率不可能达到100%，故B错误；
C．比热容是物质本身的特性，与质量、升高的温度、吸热的多少无关，所以只是质量、升高的温度、吸热的多少发生改变时，物质的比热容不变，故C正确；
D．验电器的工作原理是同种电荷相互排斥，故D错误。
故选C。
4. 下列关于能量转化的实例，你认为说法正确的是（ ）
A. 水轮机带动发电机发电电能转化为机械能
B. 燃料燃烧化学能转化为内能
C. 汽油机的做功冲程机械能转化为内能
D. 给蓄电池充电化学能转化为电能
【答案】B
【解析】
【分析】解决此题的关键是知道各种现象的能量储存方式和转化方式。
【详解】A．水轮机带动发电机发电，将机械能转化为电能，故A错误；
B．燃料燃烧都是将化学能转化为内能，故B正确；
C．汽油机的做功冲程对外做功，将内能转化为机械能，故C错误；
D．给蓄电池充电时，把电能转化成化学能储存在电池里，故D错误。
故选B。
【点睛】自然界中的能量都以各种形式的能储存起来，在一定条件下可以相互转化。
5. 关于导体的电阻，下列说法中正确的是（ ）
A. 通过导体的电流为0时，其电阻为0
B. 加在导体两端的电压越大，则电阻越大
C. 由公式可知，电阻与电压成正比，与电流成反比
D. 导体的电阻是导体本身的一种性质，跟通过导体中的电流和导体两端的电压无关
【答案】D
【解析】
【详解】ABD．电阻是导体本身的一种性质，只与导体的材料、长度、横截面积、温度有关，与两端的电压和通过的电流无关，故AB错误，D正确；
C．由公式可知，导体的电阻在数值上等于导体两端的电压与通过导体电流的比值，电阻是导体本身的一种性质，与两端的电压和通过的电流无关，故C错误。
故选D。
6. 小轿车上都装有一个用来提醒司机是否关好门的指示灯．四个车门中只要有一个门没关好（相当于开关断开），该指示灯就会发光．如图所示模拟电路图中符合上述要求的是
A. B.
C. D.
【答案】B
【解析】
【详解】开关没闭合灯就亮，显然开关与灯是并联的，且四个开关中任意一个未闭合指示灯会发光，故四个开关要串联，由电路图可知，B符合题意．
【点睛】四个车门中任意一个车门（相当于开关）没关好，该指示灯会发光，说明只要一个开关断开，灯泡就发光，所有开关闭合，灯泡不发光．根据要求确定灯泡与开关的连接关系，然后答题．
7. 如图所示电路中，电源电压保持不变，灯泡的电阻不变，闭合开关S后，将滑动变阻器R的滑片P向右移动，在此过程中（ ）
A. 电流表A1示数变小，电压表V示数不变
B. 电流表A示数不变，灯泡亮度不变
C. 电压表V示数与电流表A1示数的比值变大
D. 电流表A和A1示数之差不变
【答案】D
【解析】
【详解】AB．分析电路可知，闭合开关S后，灯泡和滑动变阻器R并联，电压表测电源电压，所以示数不变；电流表测干路电流，电流表测滑动变阻器电流。将滑动变阻器R的滑片P向右移动，滑动变阻器阻值变小，根据可得电流表示数变大；根据并联电路特点，可知灯泡的电流不变，亮度不变；根据并联电流规律可知电流表示数变大；故AB不符合题意；
C．根据可知，电压表V示数与电流表A1示数的比值即为滑动变阻器R的阻值，所以滑片P向右移动时，比值变小，故C不符合题意；
D．根据并联电流规律可知电流表A和A1示数之差即为灯泡的电流，灯泡的电流不变，所以电流表A和A1示数之差不变，故D符合题意。
故选D。
8. 如图所示，闭合开关S后，能测出灯L1两端电压的电路图是（ ）
A. B.
C. D.
【答案】AC
【解析】
【详解】A．闭合开关S后，电压表并联在两端，测灯L1两端电压，故A符合题意；
B．电压表并联在串联电路的电源两端，故B不符合题意；
C．闭合开关S后，电压表并联在两端，测灯L1两端电压，故C符合题意；
D．电压表并联在串联电路的电源两端，故D不符合题意。
故选AC。
9. 如图所示，电源电压6V保持不变，定值电阻R1标有“10Ω 0. 5A”字样，滑动变阻器R2标有“20Ω 1A" 字样，电流表选择的量程为0～0.6A、电压表选择的量程0～3V。闭合开关S，在保证电路安全的情况下，下列说法中正确的是（ ）
A. 电路中的最大电流为0. 5AB. R1两端的最大电压为6V
C. 电路中的最小电流为0. 3AD. 滑动变阻器阻值的取值范围为2Ω～10Ω
【答案】ACD
【解析】
【详解】AB．定值电阻R1标有“10Ω 0.5A”字样，滑动变阻器R2标有“20Ω 1A”字样，电流表选择的量程为0~0.6A，通过分析电路图可知，电阻R1、电阻R2和电流表是串联的，根据串联电路中电流处处相等，最大电流只能为0.5A，否则会超过定值电阻的最大电流值，损坏定值电阻，则根据，R1两端的最大电压为
此时变阻器阻值最小，变阻器最小阻值为
由于电压表与滑动变阻器并联，故电压表测量R2两端的电压，而电压表的量程为0~3V，故R2两端的电压最大电压为3V，此时滑动变阻器阻值最大，电路中的电流最小。则最小电流为
则滑动变阻器阻值最大为
所以电路中的最大电流为0. 5A，最小电流为0. 3A，R1两端的最大电压为5V，滑动变阻器阻值的取值范围为2Ω～10Ω。故B错误，ACD正确。
故选ACD。
10. 小明用如图所示的同一个实验装置分别加热100g的甲、乙两种液体（其中一种是水），用测得的数据绘制了温度随时间变化图像如图，乙从20°C加热至沸腾刚好消耗了4g酒精（q酒精=3×107J/kg）。若单位时间内甲吸收的热量与乙吸收的热量相等，c水=4.2×103J/(kg·℃)，则下列说法中正确的是（ ）
A. 甲的吸热能力大于乙的吸热能力
B. 0~8min乙吸收的热量为3.36×104J
C. 乙的比热容为2.4×103J/(kg·℃)
D. 该酒精灯的加热效率为35%
【答案】ABD
【解析】
【详解】AC．根据图2可知，质量相同的甲和乙升高相同的温度，甲的加热时间是乙的加热时间的2倍，则甲吸收的热量是乙吸收热量的2倍，则甲的吸热能力大于乙的吸热能力，因水的比热容较大，吸热能力强，所以甲为水；根据可知，甲的比热容是乙的比热容的2倍，乙的比热容为
故A正确，C错误；
BD．用相同的酒精灯加热，在相同的时间内，水吸收的热量等于乙吸收的热量，0~8min乙吸收的热量等于甲吸收的热量
Q乙=Q水=c水m水Δt=4.2×103J/(kg·℃)×0.1kg×(100℃-20℃)=3.36×104J
酒精完全燃烧放出的热量为
Q放=m酒精q酒精=0.004kg×3×107J/kg=1.2×105J
乙从加热到沸腾吸收的热量为
酒精灯的加热效率为
故BD正确。
故选ABD。
二、填空题（每空1分，共14分）
11. 盐边县羊肉米线是攀枝花人民“舌尖上的美食”．端上一碗羊肉米线，香味扑鼻而来，这是_______现象；端碗时很烫手，是通过_______的方式增加了手的内能．
【答案】 ①. 扩散 ②. 热传递
【解析】
【分析】不同的物质相互接触时，彼此进入对方的现象，叫扩散，扩散现象说明：分子在不停的做无规则运动；改变物体内能的方式有热传递和做功．
【详解】端上一碗羊肉米线，香味分子扩散空气中被人们闻到，是扩散现象，说明分子在不停做无规则运动；端碗时很烫手，手从碗上吸收了热量，是通过热传递方式增加了手的内能．
12. 丝绸与玻璃棒相摩擦后，玻璃棒带_________（正/负）电，将丝绸靠近带负电的轻质小球时会相互_________（排斥/吸引）
【答案】 ①. 正 ②. 排斥
【解析】
【详解】[1][2]丝绸材料原子核对电子的束缚能力较强，玻璃材料原子核对电子的束缚能力较弱，所以丝绸与玻璃棒相摩擦后，丝绸会将玻璃棒的电子夺走一些，导致玻璃棒带正电，而丝绸带负电，丝绸靠近带负电的轻质小球时，二者都带负电，因此会相互排斥。
13. 小汽车动力机械是汽油机，它的一个工作循环由吸气、压缩、做功和排气四个冲程组成，如图所示，表示的是______冲程，它将内能转化为______ 能。
【答案】 ①. 做功 ②. 机械
【解析】
【详解】[1][2]由图可知，此冲程进气门和排气门都关闭，此时火花塞打出电火花，即引燃汽缸内的燃料，燃料燃烧，燃料的化学能转化为内能，产生高温高压的燃气推动活塞由上向下运动，故该过程是做功冲程，即高温高压的燃气对活塞做功，故是将内能转化为机械能的过程。
14. 如图所示，若使电阻R1和R2串联，应闭合开关______；若使电阻R1和R2并联，应闭合开关________。
【答案】 ①. ②. 、
【解析】
【详解】[1][2]若使电阻R1和R2串联，需要使电流从电源正极出发，依次经过R1和R2，由图知只需要闭合开关；若使电阻R1和R2并联，需要使电流从电源正极出发，然后分流，电流分成两路经过R1和R2，由图知需要闭合开关、。
15. 如图所示的电路，闭合开关S，滑动变阻器滑片向左移动时，灯泡亮度会________(选填“变亮”、“变暗”或“不变”)，电压表示数会________(选填“变大”、“变小”或“不变”)。
【答案】 ① 变暗 ②. 变大
【解析】
【详解】[1]由电路图可知，灯泡与滑动变阻器串联，电压表测量滑动变阻器两端的电压，当滑片向左移动时，滑动变阻器接入电路的阻值变大，由欧姆定律可知，电路中的电流变小，则灯泡两端的电压变小，由P=UI可知，灯泡的实际功率变小，灯泡变暗。
[2]因灯泡两端的电压变小，而电源电压不变，故由串联电路的电压规律可知，所以滑动变阻器两端的电压变大。
16. 如图所示的电路，电源电压保持不变，R1的阻值为15Ω，只闭合开关S，电流表的示数为0.2A；再闭合开关S1，电流表的示数变化了0.5A，电源电压为________V，R2的阻值是________Ω。
【答案】 ①. 3 ②. 6
【解析】
【详解】[1]只闭合开关S时，电路为R1的简单电路，电流表测电路中的电流，电源电压
U=I1R1=0.2A×15Ω=3V
[2]再闭合开关S1时，R1与R2并联，电流表测干路电流，因并联电路中各支路独立工作、互不影响，所以，通过R1的电流不变，则电流表示数的变化量即为通过R2的电流，因并联电路中各支路两端的电压相等，所以，R2的阻值
17. 某汽车在一段平直的公路上匀速行驶4.8km，受到的阻力是3000N，消耗汽油1.2kg（假设汽油完全燃烧）。汽油的热值为4×107J/kg，则完全燃烧1.2kg汽油所放出的热量是_________J，该型号汽车的热机效率___________。
【答案】 ①. 4.8×107 ②. 30%
【解析】
【详解】[1]完全燃烧1.2kg汽油所放出的热量
Q放=qm=4×107J/kg×1.2kg=4.8×107J
[2]汽车匀速行驶，牵引力和阻力是平衡力，牵引力
F=f=3000N
牵引力做的功
W=Fs=3000N×4.8×1000m=1.44×107J
该型号汽车的热机效率
三、作图题（共4分）
18. 如图所示，灯L1与L2并联，电路中电流方向如箭头所示．试根据电流方向在图中的虚线方框中填上电池或开关的符号，使电路连接符合要求．
【答案】
【解析】
【详解】因为灯L1与L2并联，由图知道，电流通过上面的灯时，方向向左，电流通过下面的灯时，方向向左，两者的电流汇合后，应一起回到电源的负极，所以左框中应是电源，且电源的负极在下面，右框中应是开关，如图：
19. 如图所示，请将实物图对应的电路图画在右边的虚线框内。
【答案】
【解析】
【详解】电路从电源正极出发后分成两支，一支只有小灯L1，一支由开关S1与小灯L2串联，两条支路汇合后，通过开关S2接在电源负极上。电路图如下：
四、实验探究题（共24分）
20. 在探究并联电路电流规律的实验中，图甲是实验的电路图。
（1）连接电路时，开关应______；
（2）小明同学在测量A处的电流时，电流表的指针偏转如乙所示，原因是______。排除故障后，电流表的示数如丙所示，则电流表的示数为______A；
（3）下表是小明同学在实验中用两盏规格不相同的小灯泡测得的实验数据；
由此得出初步结论是______；
（4）小丽同学指出：为了得出更普遍的规律，应当进行多次实验。操作方法是______。
【答案】 ①. 断开 ②. 电流表的正负接线柱接反了 ③. 0.24 ④. 并联电路的干路电流等于各支路电流之和 ⑤. 换用规格不同的灯泡多次测量得到多组数据
【解析】
【详解】（1）[1] 根据安全用电原则，连接电路时，开关应断开。
（2）[2] 测量A处的电流时，电流表的指针偏转如乙所示偏向零刻度线左侧，说明电流表的正负接线柱接反了。
[3] 如丙所示，电流表选用小量程，分度值为0.02A，示数为0.24A。
（3）[4] 由表格数据有
即并联电路的干路电流等于各支路电流之和。
（4）[5] 为了得出更普遍的规律，应换用规格不同的灯泡多次测量得到多组数据。
21. 探究“影响导体电阻大小的因素”的实验装置如图所示：
在实验中使用四根电阻丝，其材料规格如下表所示。
（1）实验中通过观察______比较电阻丝电阻的大小；
（2）分别将编号为______的电阻丝接入电路进行实验，可得出结论：导体的电阻大小与导体的材料有关；
（3）分别将编号为C、D的电阻丝接入电路进行实验，可得出结论：导体的电阻大小与导体的长度有关。该实验结论被实际应用到了______的工作原理中。
A．电压表 B．电流表 C．滑动变阻器
【答案】 ①. 灯泡亮度 ②. A、B ③. C
【解析】
【详解】（1）[1] 实验中通过观察灯泡亮度比较电阻丝电阻的大小，灯泡越亮，说明电路中电流越大，电阻丝电阻越小，这用到了转换法。
（2）[2] 要探究导体的电阻与导体材料的关系，应控制长度和横截面积相同，而材料不同，因此应将编号为A、B的电阻丝接入电路进行实验。
（3）[3] 分别将编号为C、D的电阻丝接入电路进行实验，可得出结论：导体的电阻大小与导体的长度有关。该实验结论被实际应用到了滑动变阻器，滑动变阻器的原理就是通过改变连入电路的电阻丝的长度来改变电阻。故AB不符合题意，C符合题意。
故选C。
22. 小华同学为了探究“电流与电阻的关系”，设计了如图甲的实验电路。实验器材：电压恒为3V的电源，电流表、电压表各一只，一个开关，阻值分别为10Ω，20Ω，50Ω的定值电阻各一个，滑动变阻器（标有“20Ω 2A”字样）。
（1）请用笔画线代替导线将图乙中的实物图连接完整，要求：滑片向右移动时电阻变大；（ ）
（2）闭合开关，电流表无示数，电压表有示数，并接近电源电压，则故障原因是：______；
（3）故障排除后，小华先把10Ω的电阻接入电路，移动滑动变阻器滑片，使电压表示数为2V，读出电流表示数后，断开开关，她直接拆下10Ω的电阻，改换成阻值为20Ω的电阻继续做实验，闭合开关，电压表示数如图丙所示，其示数是______V，要完成这次实验，接下来她应将变阻器滑片向______ 端（选填“左”或“右”）移动；
（4）小组同学根据实验数据绘制的I﹣R图像如图丁所示，分析图像可得出结论：______；
（5）实验中，在接入50Ω的定值电阻后，小静同学无论怎样移动滑片，都不能使电压表示数达到原来的数值，为了能完成这次实验，小静采取的措施可行的是______。
A．调高电源电压 B．换一个最大阻值为30Ω的滑动变阻器
C．再串联一个10Ω的电阻 D．将电压表改接到滑动变阻器两端
【答案】 ①. ②. 电阻断路 ③. 2.4 ④. 右 ⑤. 电压一定时，电流与电阻成反比 ⑥. BC
【解析】
【详解】（1）[1] 滑动变阻器接一个上接线柱和一个下接线柱串联在电路中，滑动变阻器滑片向右移动时电阻变大，所以滑动变阻器要接左下接线柱，电压恒为3V的电源，则电压表选用小量程与电阻并联，如图所示：
（2）[2] 若电流表没有示数，说明电路可能断路；电压表有示数，说明电压表两端与电源相连，所以故障为与电压表并联的定值电阻断路。
（3）[3][4] 如图丙所示，电压表选用小量程，分度值为0.1V，示数为2.4V。探究电流与电阻的关系，要控制电阻电压为2V不变，所以要完成这次实验，要增大变阻器的电压，根据串联分压原理，应增大变阻器的电阻，即将变阻器滑片向右端移动。
（4）[5] 如图丁所示，对应电流与电阻的乘积为
对应电流与电阻的乘积为一个定值，则可得出结论：电压一定时，电流与电阻成反比。
（5）[6] 实验中控制电阻电压为2V不变，电压恒为3V的电源，则变阻器的电压为1V不变，变阻器的电压为电阻电压的一半，根据串联分压原理，变阻器的阻值为电阻阻值的一半，则当时，需要变阻器的阻值为
滑动变阻器规格为“20Ω 2A”，所以在接入50Ω的定值电阻后，小静同学无论怎样移动滑片，都不能使电压表示数达到原来的数值，原因是滑动变阻器的最大阻值过小，分压能力不够。
A．调高电源电压，则滑动变阻器需要分担的电压更大，需要的阻值更大，故A不符合题意；
B．换一个最大阻值为30Ω的滑动变阻器，则可以将变阻器调为需要的，故B符合题意；
C．再串联一个10Ω的电阻，滑动变阻器规格为“20Ω 2A”，当变阻器调为时，同样满足要求，故C符合题意；
D．将电压表改接到滑动变阻器两端解决不了问题，故D不符合题意。
故选BC。
23. 如图所示，甲、乙、丙三图中的装置完全相同。燃料的质量都是2g，烧杯内的液体质量也相同。
（1）比较不同燃料热值，应选择_______两图进行实验，实验时将燃料充分燃烧后要通过_______（选“温度计示数”或“加热时间”）比较两种燃料的热值大小；比较不同物质的比热容，应选择_________两图进行实验，实验时通过________（选“温度计示数”或“加热时间”）间接知道物体吸热的多少；
（2）在学习时，我们把燃料完全燃烧放出的热量与燃料的质量之比称之为热值，用q表示燃料的热值。若甲图烧杯中为0.1kg的水，2g燃料酒精完全燃烧后，温度计示数升高了50℃，求：
①水吸收的热量___________J；
②若酒精完全燃烧放出的热量全部被水吸收，算一算酒精的热值是___________J/kg；
③算出的热值比酒精标准热值___________（选填“偏大”、“偏小”或“一样”）
【答案】 ①. 甲、乙 ②. 温度计示数 ③. 甲、丙 ④. 加热时间 ⑤. 2.1×104 ⑥. 1.05×105 ⑦. 偏小
【解析】
【详解】（1）[1][2]为了比较热值大小要用不同的燃料，加热同一种液体，让液体的质量相同，通过温度计的示数高低得出吸热多少，进而判断热值大小，应选择甲和乙两图进行实验。
[3][4]为了比较两种液体的比热容，需要燃烧相同的燃料，加热不同的液体，让液体的质量和温度的变化相同，通过比较加热时间，进而判断两种比热容的大小关系，应选择甲和丙两图进行实验。根据转换法可知，通过加热时间可以知道吸热多少。
（2）①[5]水吸收的热量
Q吸=cmΔt=42×103J/(kg·℃)×0.1kg×50℃=2.1×104J
②[6]根据题意可知酒精完全燃烧放出的热量
Q放=Q吸=2.1×104J
酒精的热值为
③[7]酒精完全放出的热量并没有全部被水吸收，所以算出的热值比标准值偏小。
24. 阅读短文，回答问题：
神奇的热电偶
1821年，德国物理学家塞贝克发现了一种奇怪的现象：把两根铜丝和一根铁丝与灵敏电流计串联成闭合电路，然后把铜丝和铁丝的一个连接点放在盛有冰水混合物的容器里保持低温，另一个连接点放在火焰上加热，发现灵敏电流计的指针发生了偏转，表明这时闭合电路中产生了电流。塞贝克把这种电流叫做“热电流”，把这种电路叫“热电偶电路”。
某研究小组的同学们按如图所示的电路，模拟塞贝克实验，探究了决定“热电流”大小的因素，通过实验测得了电流的大小与温差关系的一组数据：
（1）从表中数据可以发现，电路中的电流随两点间的温度差的增大而______（选填“增大”“减小”或“不变”）；
（2）热电偶电路产生热电流的条件是①______；②______。
【答案】 ①. 增大 ②. 用不同金属丝组成闭合回路 ③. 两连接点之间有温度差
【解析】
【详解】（1）[1] 从表格中可以看出，热电偶电路中电流的大小将随着两接点间温度差的增大而增大。
（2）[2][3] 由题意可知，组成“热电偶电路”的是两种不同的金属丝形成闭合电路，且通过表中的数据可以看出，只有两接点间有温度差时，电路中才有热电流，而且温度差越大，电流也越大。因此热电偶电路产生热电流的条件是用不同金属丝组成闭合回路，并且两连接点之间有温度差。
五、综合题（共18分）
25. 如图所示的电路，R1=30Ω，R2=10Ω，开关S闭合后，电流表A的示数为0.4A，求：
（1）电源电压？
（2）通过R2的电流大小？
（3）干路中的电流大小？
【答案】（1）12V；（2）1.2A；（3）1.6A
【解析】
【详解】解：（1）由电路图可知，R1与R2并联，电流表A测R1支路的电流，电源的电压
U=I1R1=0.4A×30Ω=12V
（2）并联电路中各支路两端的电压相等，通过R2的电流
（3）因并联电路中干路电流等于各支路电流之和，所以，干路中的电流
I=I1+I2=0.4A+1.2A=1.6A
答：（1）电源电压是12V；
（2）通过R2的电流是1.2A；
（3）干路中的电流是1.6A。
26. 为了保障安全，潜水员潜水时会佩戴图甲所示深度表。图乙是深度表的工作原理简化电路图，电源电压为6V且恒定不变，定值电阻R0=10Ω、电压表量程为0～3V，RP的阻值随水深度变化而变化，其变化关系如图丙所示，RP允许通过的最大电流为0.5A。求：
（1）深度表在水面上时，求电路中的电流？
（2）电压表示数为2.4V时，潜水员下潜的深度？
（3）在保证电路安全的情况下，该深度表能浸入水中的最大深度？
【答案】（1）0.12A；（2）40m；（3）60m
【解析】
【详解】解：（1）分析乙电路图可知，RP和R0串联，电压表测R0电压。深度表在水面上时，即时，由丙图可知此时，则电路中的电流为
（2）电压表示数为2.4V时，电路中的电流为
则电路总电阻为
则此时阻值为
由丙图可知时，潜水员下潜的深度。
（3）电压表量程为0～3V，则电压表示数为3V时，电流为
RP允许通过最大电流为0.5A，所以在保证电路安全的情况下，电路中最大电流为0.3A，此时浸入水中的深度最大。此时总电阻为
则此时阻值为
由丙图可知时，该深度表能浸入水中的最大深度。
答：（1）深度表在水面上时，电路中的电流为0.12A；
（2）电压表示数为2.4V时，潜水员下潜的深度为40m；
（3）在保证电路安全的情况下，该深度表能浸入水中的最大深度为60m。A点电流IA
B点电流IB
C点电流IC
0.16A
0.14A
0.30A
编号
材料
长度/m
横截面积/mm2
灯泡亮度
A
锰铜合金
0.5
0.8
亮
B
镍铬合金
0.5
0.8
较亮
C
镍铬合金
0.5
0.4
较暗
D
镍铬合金
1.0
0.4
暗
两接点间的温差/℃
0
1
100
200
300
500
800
1000
电路中的电流/A
0.000
0.001
0.064
0142
0.229
0.417
0.731
0.956
相关试卷
云南省曲靖市2023-2024学年九年级上学期期末物理试题题： 这是一份云南省曲靖市2023-2024学年九年级上学期期末物理试题题，共10页。试卷主要包含了下列说法中，正确的是，3A等内容，欢迎下载使用。
云南省宣威市第六中学2023-2024学年八年级上学期11月月考物理试题： 这是一份云南省宣威市第六中学2023-2024学年八年级上学期11月月考物理试题，共1页。
云南省曲靖市罗平县腊山第一中学2023-2024学年九年级上学期11月月考物理试题： 这是一份云南省曲靖市罗平县腊山第一中学2023-2024学年九年级上学期11月月考物理试题，共6页。试卷主要包含了选择题，填空题，作图题，实验探究题题，综合题等内容，欢迎下载使用。
