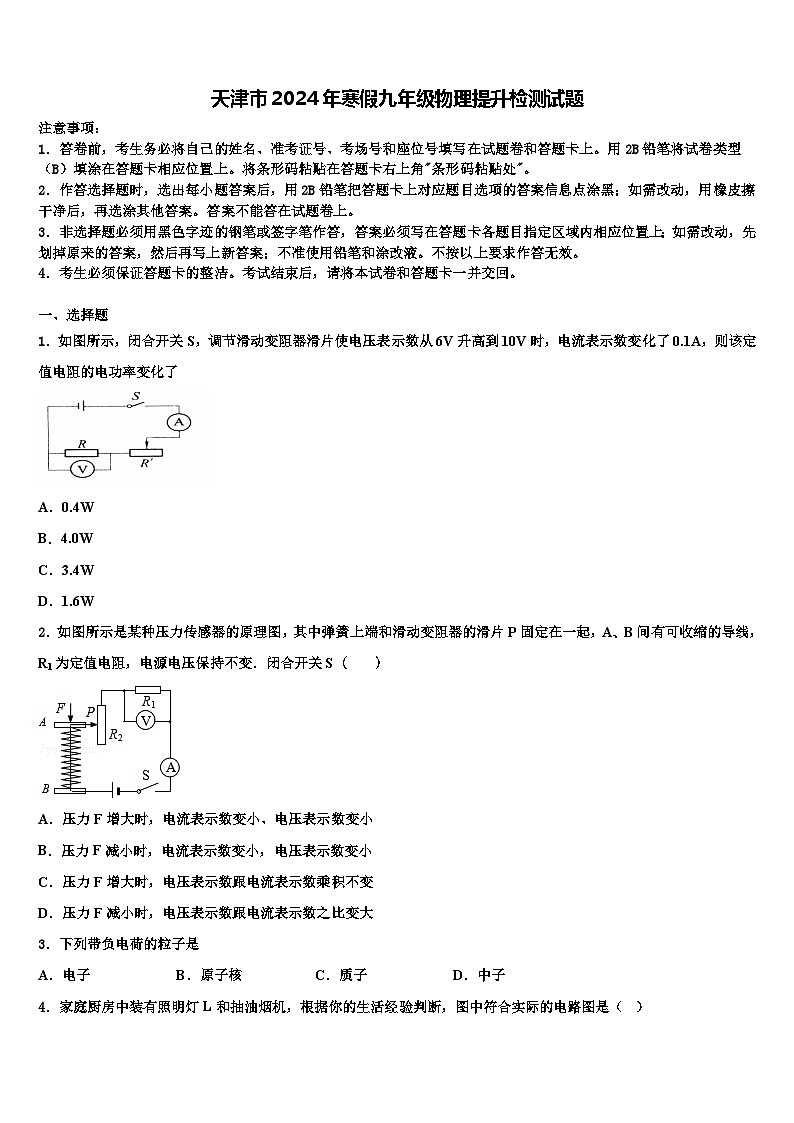

天津市2024年寒假九年级物理提升检测试题

这是一份天津市2024年寒假九年级物理提升检测试题，共16页。试卷主要包含了考生必须保证答题卡的整洁，图甲是模拟调光灯，下列属于省力杠杆的是等内容，欢迎下载使用。

1．答卷前，考生务必将自己的姓名、准考证号、考场号和座位号填写在试题卷和答题卡上。用2B铅笔将试卷类型（B）填涂在答题卡相应位置上。将条形码粘贴在答题卡右上角"条形码粘贴处"。
2．作答选择题时，选出每小题答案后，用2B铅笔把答题卡上对应题目选项的答案信息点涂黑；如需改动，用橡皮擦干净后，再选涂其他答案。答案不能答在试题卷上。
3．非选择题必须用黑色字迹的钢笔或签字笔作答，答案必须写在答题卡各题目指定区域内相应位置上；如需改动，先划掉原来的答案，然后再写上新答案；不准使用铅笔和涂改液。不按以上要求作答无效。
4．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。
一、选择题
1．如图所示，闭合开关S，调节滑动变阻器滑片使电压表示数从6V升高到10V时，电流表示数变化了0.1A，则该定值电阻的电功率变化了
A．0.4W
B．4.0W
C．3.4W
D．1.6W
2．如图所示是某种压力传感器的原理图，其中弹簧上端和滑动变阻器的滑片P固定在一起，A、B间有可收缩的导线，R1为定值电阻，电源电压保持不变．闭合开关S（ ）
A．压力F增大时，电流表示数变小、电压表示数变小
B．压力F减小时，电流表示数变小，电压表示数变小
C．压力F增大时，电压表示数跟电流表示数乘积不变
D．压力F减小时，电压表示数跟电流表示数之比变大
3．下列带负电荷的粒子是
A．电子B．原子核C．质子D．中子

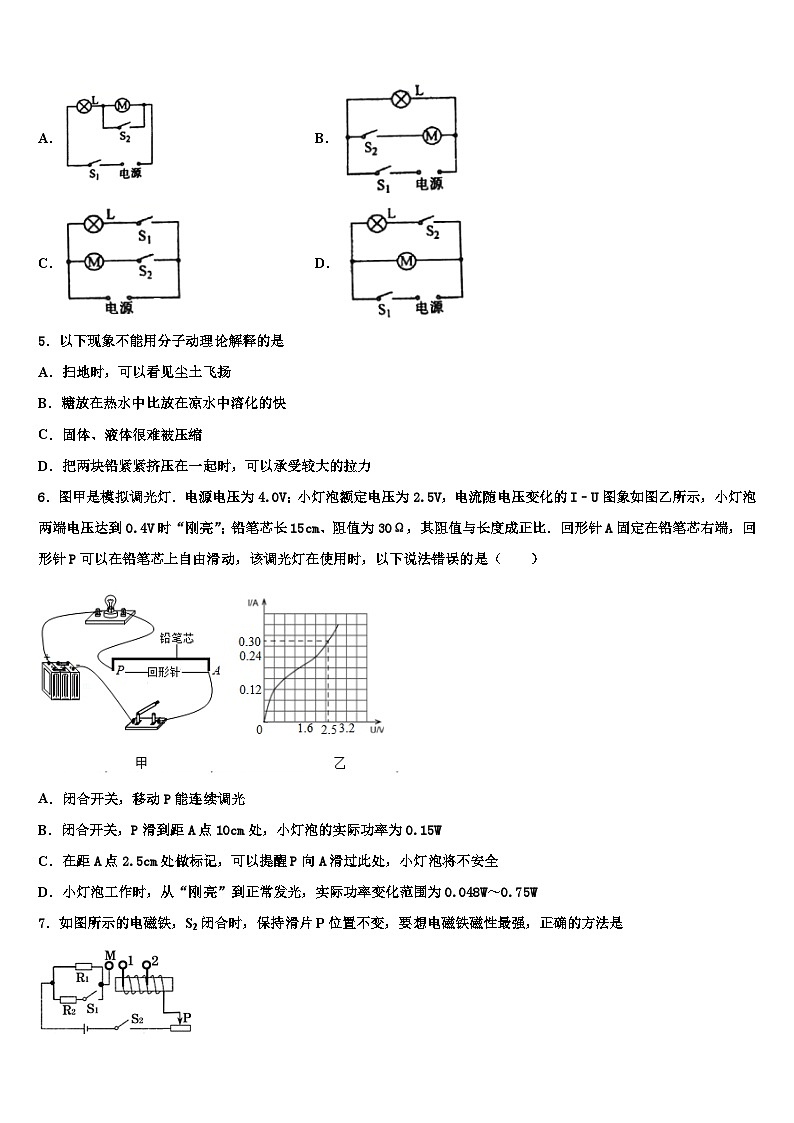

4．家庭厨房中装有照明灯L和抽油烟机，根据你的生活经验判断，图中符合实际的电路图是（ ）
A．B．
C．D．
5．以下现象不能用分子动理论解释的是
A．扫地时，可以看见尘土飞扬
B．糖放在热水中比放在凉水中溶化的快
C．固体、液体很难被压缩
D．把两块铅紧紧挤压在一起时，可以承受较大的拉力
6．图甲是模拟调光灯．电源电压为4.0V；小灯泡额定电压为2.5V，电流随电压变化的I﹣U图象如图乙所示，小灯泡两端电压达到0.4V时“刚亮”；铅笔芯长15cm、阻值为30Ω，其阻值与长度成正比．回形针A固定在铅笔芯右端，回形针P可以在铅笔芯上自由滑动，该调光灯在使用时，以下说法错误的是（ ）
A．闭合开关，移动P能连续调光
B．闭合开关，P滑到距A点10cm处，小灯泡的实际功率为0.15W
C．在距A点2.5cm处做标记，可以提醒P向A滑过此处，小灯泡将不安全
D．小灯泡工作时，从“刚亮”到正常发光，实际功率变化范围为0.048W～0.75W

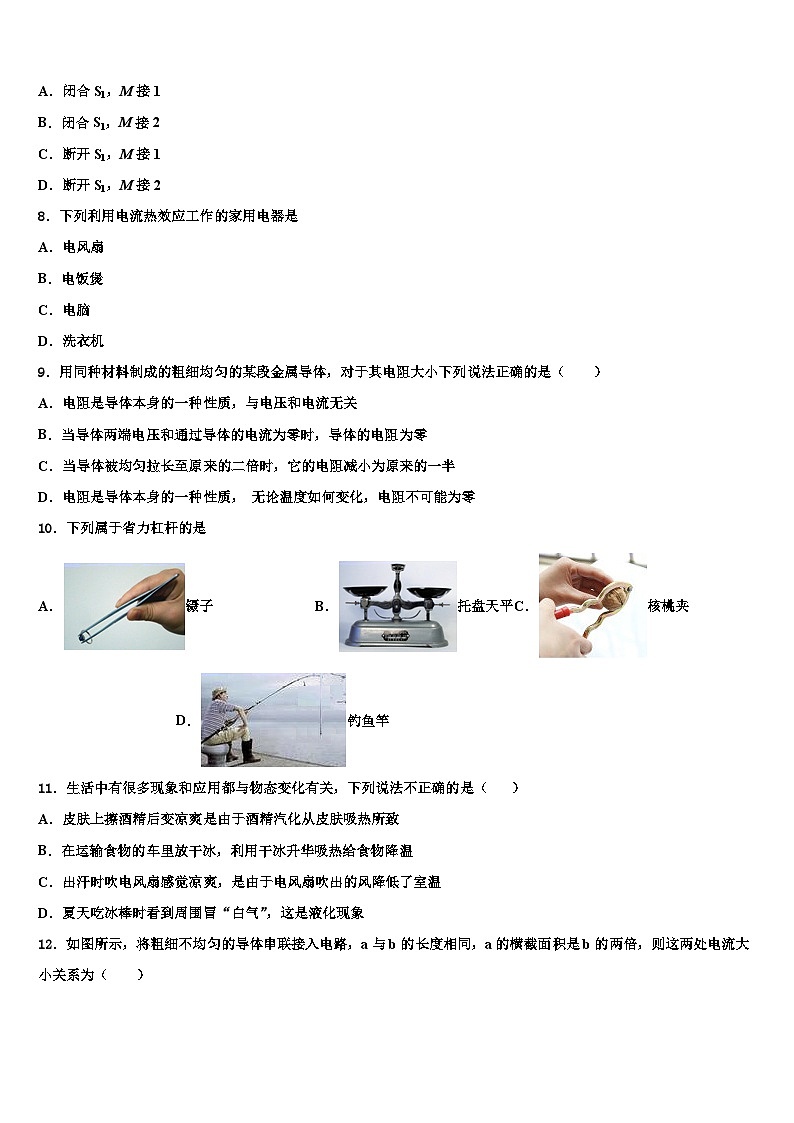

7．如图所示的电磁铁，S2闭合时，保持滑片P位置不变，要想电磁铁磁性最强，正确的方法是
A．闭合S1，M接1
B．闭合S1，M接2
C．断开S1，M接1
D．断开S1，M接2
8．下列利用电流热效应工作的家用电器是
A．电风扇
B．电饭煲
C．电脑
D．洗衣机
9．用同种材料制成的粗细均匀的某段金属导体，对于其电阻大小下列说法正确的是（ ）
A．电阻是导体本身的一种性质，与电压和电流无关
B．当导体两端电压和通过导体的电流为零时，导体的电阻为零
C．当导体被均匀拉长至原来的二倍时，它的电阻减小为原来的一半
D．电阻是导体本身的一种性质， 无论温度如何变化，电阻不可能为零
10．下列属于省力杠杆的是
A．镊子B．托盘天平C．核桃夹D．钓鱼竿
11．生活中有很多现象和应用都与物态变化有关，下列说法不正确的是（ ）
A．皮肤上擦酒精后变凉爽是由于酒精汽化从皮肤吸热所致
B．在运输食物的车里放干冰，利用干冰升华吸热给食物降温
C．出汗时吹电风扇感觉凉爽，是由于电风扇吹出的风降低了室温
D．夏天吃冰棒时看到周围冒“白气”，这是液化现象
12．如图所示，将粗细不均匀的导体串联接入电路，a与b的长度相同，a的横截面积是b的两倍，则这两处电流大小关系为（ ）
A．I=2IbB．Ia=4IbC．Ia=IbD．2Ia=Ib
二、填空题
13．如图是电池盒，可同时放三节5号电池，A至F是6个接线柱。小东同学仔细观察了该电池盒的结构，他发现：A、B两接线柱之间以及E、F两接线柱之间都由一块金属片相连，D接线柱与电池正极相接。正确安装上三节新的干电池后，B接线柱应该与电池的_____相接。C接线柱应该与电池的_____相接。（均选填“正极”或“负极”）
14．如图所示是四冲程汽油机工作过程中的____冲程；此过程中____能转化为机械能。
15．尚老师家的一台用电器铭牌如图所示，请你认真阅读铭牌内容，并说出其中信息：①__________；②__________。
16．伏安法测电阻Rx的实验中，我们用如图所示电路进行测量．测量结果是用电压表读数除以电流表读数来表示，而作为用电器，电压表和电流表是有电阻的，会造成实验误差．
（1）电源接通前，滑动变阻器的滑片应在________（选填“左端”、“右端”或“任意位置”）；
（2）测量值比真实值________（选填“偏大”、“偏小”或“相同”）；
（3）如果电压表和电流表的读数分别为U和I，而它们自身电阻分别为RV和RA，则Rx更准确的表达式为________（数学表达式用已知字母表示）．
三、实验题
17．（8分）为了比较水和沙子吸热本领的大小，小文做了如图所示的实验:在两个相同的烧杯中，分别装有质量、初温都相同的水和沙子，用两个相同的酒精灯对其加热，实验数据记录如表：
（1）在此实验中用______________表示水和沙子吸热的多少；
（2）分析表中的实验数据可知：当物体温度变化量和______________相同时，水吸收的热量______________（选填“大于”或“小于”）沙子吸收的热量；
（3）如果加热相同的时间，质量相同的水和沙子，___________升高的温度更高．
18．（8分）实验室有一小灯泡，上面标有2.5V字样，为测定其额定功率，小明设计了图甲所示电路，并找到合适器材进行实验。
（1）根据如图甲电路图，请你用笔画线代替导线，将图乙实物图补充完整。
（_____）
（2）调节滑动变阻器使电压表示数为2.5V时，电流表示数如图丙所示，小灯泡额定电流为_____A，额定功率为_____W。
19．（8分）小明同学在“测量小灯泡的电功率”实验中，电源电压为6V保持不变，所用小灯泡的额定电压为2.5V，小灯泡的电阻约为10Ω：
(1)用笔画线代替导线，将图甲的实物图连接完整，要求滑动变阻器滑片P向右滑动时小灯泡变亮；
（________）
(2)闭合开关S前，应将滑动变阻器的滑片P移到最______端 （选填“左”或“右”）；
(3)闭合开关S后，发现小灯泡不亮，但电流表和电压表均有示数，接下来首先应该操作的是______（填序号）；
A．检查电路是否断路
B．检查电路是否短路
C．移动滑动变阻器的滑片P，观察小灯泡是否发光
(4)移动滑动变阻器的滑片P，眼睛应注视_____表的示数，然后读出另一表的示数，并做好数据记录。图乙的U-I图像是根据多组实验数据绘制的，根据图像可得小灯泡的额定功率为_____W；
(5)小明完成实验后，同组的小亮想利用该实验器材自己重新实验测量小灯泡的额定功率，却发现电压表已经损坏。但发现实验桌上有还一个定值电阻R0，他思考后有了主意，并利用现有的器材也测量出了小灯泡的额定功率，请你也利用现有器材完成实验，并将你设计的电路图画在下面的方框内。
（_________）
四、作图题
20．（8分）在图中作出物体AB在平面镜MN中所成的像A′B′。
（__________）
21．（8分）根据通电螺线管磁极，在如图中标出磁感线方向和小磁针的N极以及电源的正负极。
（_____）
五、计算题
22．（10分）如图所示．电源电压恒定为6V不变．灯泡L标有“6V 3W“的字样，定值电阻R1＝40Ω，R2为标有“20Ω 1A”字样的变阻器．求：（忽略温度对电阻的影响）
（1）灯泡L正常工作时的电流和电阻；
（2）当闭合开关S1，断开开关S2、S3时，定值电阻R1消耗的最小功率．
（3）当闭合开关S1、S2、S3时，整个电路工作5min消耗的电能．
23．（12分）多功能养生壶具有精细烹饪、营养量化等功能，深受市场认可和欢迎。图是某品牌养生壶简化电路图，开关 S2 可以断开、接 A、接 B。[c 水= 4.2×103 J/（kg·℃）]
（1）开关 S1、S2 处于什么状态，养生壶处于低温档，说明判断依据。
（2）养生壶处于中温档工作时，求电路中的电流大小。
（3）求 R2 的阻值。
（4）在标准大气压下，使用高温档正常加热，将质量为1kg、初温是 12℃的一壶水烧开，用了 7min，求水吸收的热量和养生壶高温档的加热效率。
参考答案
一、选择题
1、D
【解析】试题分析：调节滑动变阻器滑片使电压表示数从6V升高到10V，电流表示数变化了0.1A；
R=ΔU/ΔI=4V/0.1A=40Ω;P1=U12/R;P2=U22/R;ΔP=P2-P1=(U22-U12)/R=(100V2-36V2)/40Ω=1.6W.
考点：欧姆定律、电功率
2、A
【分析】重点是欧姆定律的应用和电路的动态分析，牢记串联电路的电压与电流特点，明确当滑片移动时接入电路的电阻变化情况，进而判断电流和电压的变化，另外注意电压表示数跟电流表示数之比为定值电阻的阻值，所以其比值是不会变化的．
【详解】如图电路，滑动变阻器与定值电阻串联，电压表测量定值电阻的电压，电流表测量电流．A. 压力F增大时，滑片下移，接入电路的电阻变大，总电阻变大，根据I＝可知，电流变小，所以电流表示数变小；由于R1为定值电阻，所以当电流减小时，根据U＝IR可知，定值电阻两端的电压变小，即电压表示数变小，故A正确，B错误；C. 压力F增大时，由于电压表和电流表和示数都减小，所以电压表示数跟电流表示数乘积变小，故C错误；
D. 电压表示数跟电流表示数之比为：，即比为R1的阻值，所以无论压力增大还是减小，比值都不变，故D错误；故选A．
3、A
【详解】在原子结构中，原子核带正电，核外电子带负电，原子核由质子和中子组成，其中质子带正电，中子不带电。故选A。
4、C
【详解】根据生活经验可知，厨房里的照明灯L和抽油烟机能够各自独立工作，互不影响，所以照明灯L和抽油烟机应该是并联连接的，且都有各自的控制开关，故C图正确。
5、A
【解析】A、尘土飞扬是宏观物体的机械运动，不能用分子动理论解释，故A符合题意；
B、糖放在热水中比放在凉水中溶化的快，说明温度越高，分子无规则运动越快，能用分子动理论解释，故B不符合题意；
C、固体、液体很难被压缩，是因为分子间存在相互作用的斥力，故C不符合题意；
D、把两块铅紧紧挤压在一起时，可以承受较大的拉力，说明分子间存在相互作用的引力，故D不符合题意。
故选：A。
6、B
【解析】（1）当铅笔芯电阻全部接入电路中时，根据串联电路的特点和欧姆定律表示出电源的电压，根据图象读出符合要求的电流和电压，然后判断灯泡是否能发光，然后判断移动P时能否连续调光；
（2）铅笔芯长15cm、阻值为30Ω，其阻值与长度成正比，据此求出P滑到距A点10cm处和P滑到距A点2.5cm处接入电路中的电阻，根据串联电路的特点和欧姆定律表示出电源的电压，根据图乙读出符合要求的电流和电压，根据求出小灯泡的实际功率，灯泡两端的电压大于额定电压下时将不会安全；
（3）根据求出小灯泡“刚亮”和正常发光时的功率，然后得出小灯泡工作时，从“刚亮”到正常发光时的实际功率变化范围．
【详解】A、当铅笔芯电阻全部接入电路中时，因串联电路中总电压等于各分电压之和，其各处的电流相等，由可知，电源的电压：，即，
由图乙可知，灯泡两端的电压UL=0.4V，通过灯泡的电流IL=0.12A，即电阻全部接入电路中时小灯泡两端电压达到0.4V“刚亮”，所以，闭合开关，移动P能连续调光，故A正确，不符合题意；
B、因铅笔芯长15cm、阻值为30Ω，其阻值与长度成正比，所以P滑到距A点10cm处，接入电路中的电阻：，
则电源的电压：，即，
由图象可知，此时灯泡两端的电压UL′=0.8V，通过灯泡的电流IL′=0.16A，则此时小灯泡的实际功率：，故B错误，符合题意；
C．P滑到距A点2.5cm处，接入电路中的电阻：，
则电源的电压：，即，
由图象可知，灯泡两端的电压UL″=2.5V，通过灯泡的电流IL′=0.3A，此时灯泡正常发光，所以，在距A点2.5cm处做标记，可以提醒P向A滑过此处，小灯泡两端的电压超过额定电压将不安全，故C正确，不符合题意；
D．小灯泡“刚亮”时的实际功率：，
小灯泡正常发光时的实际功率：，
所以，小灯泡工作时，从“刚亮”到正常发光，实际功率变化范围为0.048W～0.75W，故D正确，不符合题意．
故选B．
7、A
【详解】电磁铁磁性的强弱与电流的大小和线圈的匝数有关，当S1闭合，两电阻并联，总电阻最小，电流最大，同时线圈匝数越大电磁铁的磁性越强，故选A。
8、B
【详解】AD．电风扇和洗衣机主要将电能转化为机械能，不符合题意；
B．电饭煲主要将电能转化为内能，利用了电流的热效应；符合题意；
C．电脑将电能转化为光能和声能等；不符合题意；
9、A
【详解】AB．电阻是导体本身的属性，与电压和通过导体的电流的大小无关，导体两端电压和通过导体的电流为零时，导体电阻不会变为零，故A正确，B错误；
C．当导体被均匀拉长至原来的二倍时，则它的长度增加一倍，横截面积变为原来的二分之一，则电阻增大为原来的四倍，故C错误；
D．电阻是导体本身的一种性质，但在一定的温度下，电阻可能变为零，如超导体，故D错误。
故选A。
10、C
【详解】A．镊子在使用过程中，动力臂小于阻力臂，是费力杠杆，不符合题意；
B．托盘天平在使用过程中，动力臂等于阻力臂，既不省力也不费力，是等臂杠杆，不符合题意；
C．核桃钳在使用过程中，动力臂大于阻力臂，属于省力杠杆，符合题意；
D．钓鱼竿在使用过程中，动力臂小于阻力臂，是费力杠杆，不符合题意。
11、C
【详解】A．在皮肤上擦酒精后，会感到凉，这是由于酒精蒸发时，从皮肤吸收了热量的缘故，故A正确，不符合题意；
B．在运输食物的车里放干冰，利用的是干冰升华吸热给食物降温，故B正确，不符合题意；
C．出汗时吹风扇感觉凉快，是因为风加快了汗液的蒸发，而蒸发会从人体吸热，使人体的温度降低，而不是风降低室温，故C错误，符合题意；
D．夏天吃冰棒时看到周围冒出“白气”，是空气中的水蒸气遇冷液化形成的，液化放热，故D正确，不符合题意。
12、C
【详解】在串联电路中，电流处处相等。两导体串联，所以两导体电流相等且等于电路电流I。故ABD不符合题意，C符合题意。
故选C。
二、填空题
13、正极 负极
【详解】[1][2]串联电池组在使用过程中应首尾相连D接线柱与电池正极相接，因此D为电源正极，A、B两接线柱之间以及E、F两接线柱之间都由一块金属片相连，因此A为负极，B为正极，E为负极，F为正极，C为负极。
14、做功 内
【详解】[1][2]由图可知，进气门和排气门都是关闭的，活塞向下运行，气缸容积增大，是做功冲程，做功冲程中实现的能量转化是将内能转化为机械能。
15、这台用电器的额定电压为220V 这台用电器的额定消耗功率为110W（或：这是一台长虹液晶电视机等 ）
【详解】[1][2]由图示铭牌可知，这是一台长虹液晶电视机，其额定电压为220V，额定消耗功率为110W。
16、右端 偏小
【详解】(1)[1]由图知，当滑片移至最右端时，电阻最大，所以电源接通前，滑动变阻器的滑片应在右端．
(2)[2]由得，，电压表测得的是电阻两端的电压，而电流表测得的是通过电压表和电阻的电流和，所以电流值偏大，根据公式可判断出所测电阻偏小．
(3)[3]由(2)分析得，
所以
．
三、实验题
17、酒精灯加热时间 质量 大于 沙子
【详解】（1）[1]采用相同的酒精灯对其加热，加热时间越长，沙子和水吸收的热量越多，因此实验中用酒精灯加热时间表示水和沙子吸热的多少．
（2）[2][3]分析表中的实验数据可知：水和沙子质量相同，升高温度相同时，即温度变化量和质量相同时，水所需加热的时间比沙子更长，所以水吸收的热量大于沙子吸收的热量．
（3）[4]质量相同的水和沙子加热相同的时间，吸收的热量相同，由于Q=cmt，又因为水的比热容大于沙子的比热容，故沙子升高的温度更高．
18、 0.5 1.25
【解析】（1）由图甲知，滑动变阻器应一上一下串联入电路中，灯泡额定电压2.5V，所以电压表应选择0﹣3V量程与灯泡并联，实物图如下图所示：
（2）由图乙知，电流表使用0﹣0.6A量程，分度值0.02A，由图丙知，灯泡正常发光时的电流为0.5A，
所以灯泡的额定功率：P=UI=2.5V×0.5A=1.25W。
19、 左 C 电压 0.5
【详解】(1)[1]所用小灯泡的额定电压为2.5V，小灯泡的电阻约为10Ω，由欧姆定律，灯的额定电流约为
电流表选用小量程串联在电路中，要求滑动变阻器滑片P向右滑动时小灯泡变亮，即电流变大，电阻变小，故变阻器右下接线柱连入电路中，如下图所示：
。
(2)[2]闭合开关S前，应将滑动变阻器的滑片P移到阻值最大处，即最左端。
(3)[3]闭合开关S后，发现小灯泡不亮，但电流表和电压表均有示数，则电路为通路，说明电路的电阻过大，接下来首先应该操作的是移动滑动变阻器的滑片P，观察小灯泡是否发光。
故选C。
(4)[4]灯在额定电压下正常发光，故移动滑动变阻器的滑片P，眼睛应注视电压表的示数，然后读出另一表的示数，并做好数据记录。
[5]根据图乙的U-I图像知，灯泡在额定电压下的电流为0.2A，故小灯泡的额定功率为
(5)[6]要测灯泡的额定功率，应先使灯泡正常发光，在没有电压表的情况下，电流表与定值电阻R0应起到电压表的作用，故将R0与电流表串联后再与灯并联，通过移动变阻器的滑片使电流表A的示数为时，由并联电路电压的规律，灯的电压为2.5V，灯正常发光，同时还需要测量灯泡正常发光时的电流，所以需要一个单刀双掷开关，来改变电流表A的位置，由测量R0的电流变为测量干路电流，在不改变滑动变阻器滑片位置的情况下，根据并联电路中的电流规律，可以得出灯泡正常发光时的电流，最后根据即可求出灯泡的额定功率，电路图如图所示：
四、作图题
20、
【分析】平面镜成像的特点是：像物大小相等、到平面镜的距离相等、连线与镜面垂直、左右互换，即像物关于平面镜对称，利用这一对称性作出AB的像。
【详解】分别作出物体AB端点A、B关于平面镜的对称点A′、B′，用虚线连接A′、B′即为AB在平面镜中的像，如图所示：
21、
【解析】螺线管的左端为N极，右端为S极，因为在磁体外部，磁感线总是从磁体的N极发出，最后回到S极，故箭头方向向右，根据磁极间的相互作用可以判断出小磁针的左端为N极，右端为S极。根据安培定则：伸出右手，使右手大拇指指示通电螺线管的N极，则四指弯曲所指的方向为电流的方向，即电流是从螺线管的右端流入的。所以电源的右端为正极，左端为负极。如图所示：
五、计算题
22、（1）0.5A、12Ω；（2）0.4W；（3）1170J．
【详解】（1）由 可得，灯泡L正常工作时的电流： ，由 可得，灯泡的电阻：；
（2）当闭合S1，断开S2、S3时，定值电阻R1与滑动变阻器R2串联，滑片移至最右端，滑动变阻器R2接入电路中的电阻最大，此时定值电阻R1消耗的电功率最小，电路中的总电阻： ；通过R1的电流，定值电阻R1消耗的最小功率：；
（3）当闭合开关S1、S2、S3时，定值电阻R1与L并联，通过定值电阻R1的电流，通过干路电流，，整个电路工作5min消耗的电能 ．
23、（1）S1断开，S2接A时，为低温档；因为此时电阻R1、R2串联，电路中的总电阻最大，总功率最小； （2）2.5A （3）88Ω （4）3.696×105J 80%
【解析】（1）由图知，S1断开，S2接A时，电阻R1、R2串联，电路中的总电阻等于两电阻之和，电路中的总电阻最大，根据可知，则总功率最小，为低温档；
（2）当开关S1闭合、S2断开时，电路中只有电阻R1，养生壶处于中温档。由P=UI可得，
电路中的电流
。
（3）由图可知，当开关S1闭合，S2接B时，电阻R1、R2并联，电路中的总电阻最小，由
可知，电路的总功率最大，此时为高温档。
此时P总=PR1+PR2，
PR2=P总-PR1=1100W-550W=550W，
由可知，R2的阻值：
。
（4）水吸收的热量：
，
养生壶消耗的电能：，
养生壶高温档的加热效率
。
答：（1）S1断开，S2接A时，为低温档；因为此时电阻R1、R2串联，电路中的总电阻最大，总功率最小；（2）养生壶处于中温档工作时，电路中的电流为2.5A；（3）R2 的阻值为；（4）水吸收的热量为，养生壶高温档的加热效率为80%；
质量/g
升温10℃所需时间/s
升温20℃所需时间/s
升温30℃所需时间/s
沙子
30
64
92
124
水
30
92
163
220
项 目
参数
额定电压（V）
220
低温档功率（W）
275
中温档功率（W）
550
高温档功率（W）
1100
