这是一份55，2024年福建省南平市中考一模物理试题，共20页。试卷主要包含了选择题，填空题，作图题，简答题，实验题，计算题等内容，欢迎下载使用。
（考试时间：90分钟 满分：100分 考试形式：闭卷）
友情提示：所有答案都必须填在答题卡相应的位置上，答在本试卷上一律无效。
一、选择题：本题共14小题，每小题2分，共28分。在每小题给出的四个选项中只有一项是符合题目要求的。
1. 以下温度中，最接近25 ℃的是（ ）
A. 让人感觉温暖而舒适的室内温度
B. 南平市冬季最低的室外温度
C. 健康成年人的体温
D. 冰水混合物的温度
【答案】A
【解析】
【详解】AC．正常情况下，人的体温在36℃～37℃之间，变化幅度很小；感觉舒适的室内温度在25℃左右，故A符合题意，C不符合题意；
B．福州市区冬季最低气温-10℃左右，所以，南平市冬季最低的室外温度不可能为25℃，故B不符合题意；
D．标准大气压下冰水混合物的温度是0℃，故D不符合题意。
故选A。
2. 世界上最早记述地理两极与地磁场两极并不重合这一现象的学者是（ ）
A. 安培B. 伏特C. 沈括D. 牛顿
【答案】C
【解析】
【详解】世界上最早记述地理两极与地磁场两极并不重合这一现象的学者是我国北宋学者沈括，故ABD不符合题意，C符合题意。
故选C。
3. 下列设备工作过程中使用热机的是（ ）
A. “歼20”战斗机B. 亚运会比赛帆船
C 共享单车D. 航拍无人机
【答案】A
【解析】

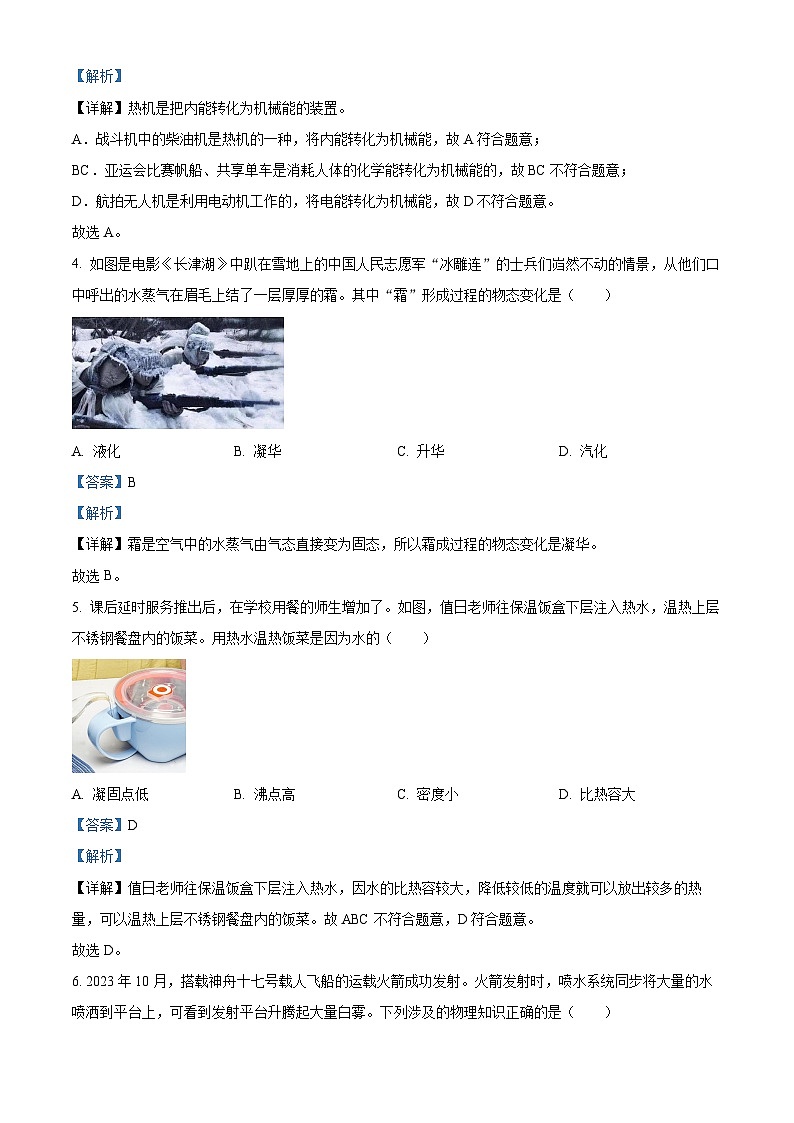

【详解】热机是把内能转化为机械能的装置。
A．战斗机中的柴油机是热机的一种，将内能转化为机械能，故A符合题意；
BC．亚运会比赛帆船、共享单车是消耗人体的化学能转化为机械能的，故BC不符合题意；
D．航拍无人机是利用电动机工作的，将电能转化为机械能，故D不符合题意。
故选A。
4. 如图是电影《长津湖》中趴在雪地上的中国人民志愿军“冰雕连”的士兵们岿然不动的情景，从他们口中呼出的水蒸气在眉毛上结了一层厚厚的霜。其中“霜”形成过程的物态变化是（ ）
A. 液化B. 凝华C. 升华D. 汽化
【答案】B
【解析】
【详解】霜是空气中的水蒸气由气态直接变为固态，所以霜成过程的物态变化是凝华。
故选B。
5. 课后延时服务推出后，在学校用餐的师生增加了。如图，值日老师往保温饭盒下层注入热水，温热上层不锈钢餐盘内的饭菜。用热水温热饭菜是因为水的（ ）
A. 凝固点低B. 沸点高C. 密度小D. 比热容大
【答案】D
【解析】
【详解】值日老师往保温饭盒下层注入热水，因水的比热容较大，降低较低的温度就可以放出较多的热量，可以温热上层不锈钢餐盘内的饭菜。故ABC不符合题意，D符合题意。
故选D。
6. 2023年10月，搭载神舟十七号载人飞船的运载火箭成功发射。火箭发射时，喷水系统同步将大量的水喷洒到平台上，可看到发射平台升腾起大量白雾。下列涉及的物理知识正确的是（ ）
A. 白雾是水蒸气
B. 白雾是凝华形成
C. 火箭使用的燃料热值较大
D. 燃料燃烧时将内能转化化学能
【答案】C
【解析】
【详解】AB．白雾是水蒸气遇冷的液化形成的小水珠，故AB错误；
C．火箭使用的燃料热值较大，相同质量的不同燃料，热值大的燃料完全燃烧放出的热量多，故C正确；
D．燃料燃烧的过程是化学能转化为内能的过程，故D错误。
故选C。
7. 光发动机可用于卫星的能源补充，原理如图，密闭气室中在光照下会分解，使气室气压增大，推动活塞右移，无光条件下发生逆反应；控制光照即可实现活塞往复运动。活塞右移过程相当于汽油机的（ ）
A. 吸气冲程B. 压缩冲程C. 做功冲程D. 排气冲程
【答案】C
【解析】
【详解】当活塞右移时，活塞对外做功，则该过程相当于汽油机四个冲程中的做功冲程。故C符合题意，ABD不符合题意。
故选C。
8. 在烧杯中加入盐水，将铜片和锌片放在盐水中，这就是一个电池。用电压表测量这个自制电池的电压，其现象如图所示。下列说法正确的是（ ）
A. 铜片是电池正极B. 锌片是电池正极
C. 盐水不导电D. 电压表正、负接线柱接反了
【答案】A
【解析】
【详解】AB．图中铜片与电压表的正接线柱连接，指针正向偏转，说明铜片是该盐水电池的正极、锌片是负极，故A正确，B错误；
C．盐水是盐的水溶液，容易导电，属于导体，故C错误；
D．图中指针正向偏转，正负接线柱接法正确，故D错误；
故选A。
9. 如图，某家庭电路布线图，该电路各处连接均无误。下列说法正确的是（ ）
A. 更换灯泡时先断开电源
B. 保险盒中的保险丝为铜导线
C. 按钮开关串联在电灯和零线之间
D. 三孔插座中最上方插孔可以不接地
【答案】A
【解析】
【详解】A．更换灯泡时，为了防止触电，应先断开电源，故A正确；
B．保险盒中的保险丝由电阻率大熔点低的铅锑合金制成，铜导线熔点高，不适合制作保险丝，故B错误；
C．按钮开关串联在电灯和火线之间，使开关断开后，灯泡不带电，故C错误；
D．三孔插座中最上方插孔必须接地，当使用大功率用电器或者带金属外壳的用电器，可以防止触电事故发生，故D错误。
故选A。
10. 如图是小南家的电能表，他观察到10分钟电能表的转盘转过了200转，这段时间内他家消耗的电能是（ ）
A. 2024.1 kW·hB. 0.1 kW·h
C. 20241 kW·hD. 0.01 kW·h
【答案】B
【解析】
【详解】“”表示用电器每消耗电能，转盘转2000转，则这段时间内他家消耗的电能为
故B符合题意，ACD不符合题意。
故选B。
11. 小南用毛皮摩擦过的橡胶棒接触不带电的验电器金属球后，金属箔张角如图甲；接着用毛皮摩擦过的气球再接触金属球，金属箔张角变大，如图乙、下列推断正确的是（ ）
A. 摩擦过的橡胶棒带正电
B. 摩擦过的气球带正电
C. 甲图中瞬间电流方向是由橡胶棒到金属箔
D. 乙图中张角变大是因为金属箔所带电荷量增加
【答案】D
【解析】
【详解】A．与毛皮摩擦过的橡胶棒带负电，故A错误；
BD．毛皮摩擦过的气球使带负电的验电器的张角变得更大，则说明气球与验电器带相同的电荷，即气球带负电，而且验电器的张角变大是因为金属箔所带电荷量增加，故D正确，B错误；
C．橡胶棒带负电，有多余的电子，橡胶棒接触不带电的验电器金属球，电子从橡胶棒移动到验电器，而正电荷定向移动的方向规定为电流方向，电子的定向移动方向与电流方向相反，所以瞬间电流的方向由验电器的金属箔到橡胶棒，故C错误。
故选D。
12. 如图将甲、乙两个滑动变阻器串联在电路中，它们的滑片P甲、P乙左右移动时，下列说法中正确的是（ ）
A. P甲移到a端，P乙移到c端，电路将短路
B. P甲移到b端，P乙移到d端，电路将短路
C. P甲移到b端，P乙移到d端，电流表的示数最小
D. P甲移到b端，P乙移到c端，电流表的示数最小
【答案】D
【解析】
【详解】A．P甲移到a端，P乙移到c端，甲滑动变阻器接入电路的电阻为零，乙滑动变阻器接入电路的电阻最大，电路没有短路，故A错误；
BC．P甲移到b端，P乙移到d端，甲滑动变阻器接入电路的电阻最大，乙滑动变阻器接入电路的电阻为零，电路没有短路，此时电路的总电阻不是最大，所以电流表的示数不是最小，故BC错误；
D．P甲移到b端，P乙移到c端，甲、乙两个滑动变阻器接入电路的电阻均最大，电路总电阻最大，电流表的示数最小，故D正确。
故选D。
13. 小谢在做实验时，先连成如图所示的电路，闭合开关并观察灯泡亮暗情况后，再闭合开关，小谢看到的现象是（ ）
A. 两只灯泡一直都不亮B. 两只灯泡一直亮
C. 两只灯泡开始都亮，后来不亮D. 两只灯泡开始都亮，后来不亮
【答案】D
【解析】
【详解】由电路图可知，闭合开关S1后，L1、L2串联，都发光；再闭合开关S2，S2与其相连的导线将灯泡L1短路，L1熄灭，L2仍然发光。
故选D。
14. 小南利用电磁继电器（电磁铁线圈电阻不计）制作了具有加热、保温等功能的恒温（40℃）加热器，温度40℃时热敏电阻R＝100 Ω，它的阻值随温度的升高而增大，电压U1＝3 V，定值电阻R0＝50 Ω，工作电路U2＝220 V，R1＝836 Ω，R2＝44 Ω，下列说法中正确的是（ ）
A. 温度降低时电磁铁的磁性减弱
B. 温度40℃时，控制电路的电流为0.03 A
C. 工作电路在保温状态下的电功率为1100 W
D. 工作电路在加热状态下每分钟消耗电能6.6×104 J
【答案】D
【解析】
【详解】A．由图得，热敏电阻与定值电阻R0串联，依题意得，当温度降低时，热敏电阻的阻值变小，控制电路中总电阻变小，由欧姆定律得，电路中总电流变大，则电磁铁的磁性增强，故A错误；
B．温度40℃时，控制电路的总电阻为
控制电路的电流为
故B错误；
C．工作电路在加热状态下，衔铁连接b点， R2独自工作，此时电路中电阻最小，由得，电路中电功率最大；工作电路在保温状态下，衔铁连接a点，R1与R2串联，此时电路中电阻最大，由得，电路中电功率最小，为
故C错误；
D．工作电路在加热状态下每分钟消耗电能
故D正确。
故选D。
二、填空题：本题共6小题，每空1分，共12分。
15. 常用温度计是根据液体_________的规律制成的。如图中_______（选填“甲”或“乙”）是体温计。
【答案】 ①. 热胀冷缩 ②. 乙
【解析】
【详解】[1]物体具有热胀冷缩的性质，常用温度计是根据液体的热胀冷缩性质制成的。
[2]体温计是用来测量体温的，正常人体的温度在37℃左右，变化幅度很小，体温计的测量范围为35~42℃，所以乙是体温计。
16. “热熔紧固”技术在机械制造行业中广泛应用。如图，螺纹钉在金属板材表面上高速旋转，使其瞬间达到上千摄氏度，板材局部______成液态，螺纹钉完全拧入板材后停止转动，经冷却______后，板材就牢牢套住螺纹钉。（填物态变化名称）
【答案】 ①. 熔化 ②. 凝固
【解析】
【详解】[1][2]螺纹钉在金属板材表面上高速旋转，使板材瞬间达到上千摄氏度，固体变为液体，板材局部熔化成液态，冷却时，液体变为固体，发生凝固现象。
17. 小南用红外成像测温仪拍摄桌面，拍得画面显示桌面上A、B、C位置的温度如图甲所示，接着在A位置用手快速摩擦，在B位置喷上温度为25.5℃的酒精，再用红外成像测温仪拍摄桌面，拍得画面如图乙所示。比较两幅图，A处温度升高，是通过______方式使内能增加，B处温度降低，因为酒精汽化过程要______。
【答案】 ①. 做功 ②. 吸热
【解析】
【详解】[1]在A位置用手快速摩擦，手与A克服摩擦力做功，将机械能转化为内能，内能增加，是通过做功的方式改变内能的。
[2]在B位置喷上温度为25.5℃的酒精，酒精汽化过程要吸热，B位置放出热量，内能减小，温度下降。
18. 2023年杭州举行第19届亚运会，首次使用废碳再生的绿色零碳甲醇作为主火炬塔燃料，实现循环内的零排放，助力打造首届碳中和亚运会。若甲醇热值为2.3×107 J/kg，则完全燃烧1 kg甲醇释放的热量是______J该热量的84%被水吸收，可以使1 t温度25℃的水升高______℃。〔已知水的比热容是c水=4.2×103 J/（kg•℃）〕
【答案】 ①. 2.3×107 ②. 4.6
【解析】
【详解】[1]完全燃烧1 kg甲醇释放的热量是
[2]该热量的84%被水吸收，由得，水吸收的热量为
由得，这斜热量可以使1 t温度25℃的水升高
19. 如图是电流表的内部结构简图，将线圈置于两磁极之间，线圈上固定有一指针，有电流通过线圈时，线圈会带动指针一起偏转，线圈中电流越大，指针偏转角度越大。则电流表的工作原理是：通电线圈在______中受到了力的作用，它将电能转化为______能。
【答案】 ①. 磁场 ②. 机械（动）
【解析】
【详解】[1][2]通过电流表的内部构造显示电流表的制成原理：通电线圈在磁场中受力而转动，线圈的转动可以带动指针的偏转。电流表工作过程中，电能转化为机械能。
20. 如图甲所示，电源电压保持不变，R1、R2均为定值电阻，R为变阻器。闭合开关S，改变R的阻值，两电压表示数与电流表示数变化关系如图乙，则定值电阻R1的阻值______Ω，电源电压______V。
【答案】 ①. 1 ②. 12
【解析】
【详解】[1]由图甲可知三个电阻串联，由图乙可知电流表示数变大，当两电压表示数相等时，变阻器接入电路阻值为零，此时电路中电流为4A，所以R1的阻值为
R2的阻值为
[2]由图乙知当电路中电流为1A时，三个电阻串联，V1测R1和R的总电压，由题可知R2的阻值为
因，所以
解得U=12V。
三、作图题：本题共2小题，每图2分，共4分。
21. 如图是地球大磁体示意图，在A端括号中标出地磁场极性，在B点小磁针旁括号中标出小磁针极性。
【答案】
【解析】
【详解】由于磁体周围的磁感线从N极出发回到S极，磁感线上的任何一点的切线方向跟小磁针放在该点的北极指向一致，小磁针极性如下图
22. 学习了“生活用电”后，相信大家已熟练掌握了家庭电路中各元件的连接情况，请用笔画线代替导线，将图所示的家庭电路连接完整。
【答案】
【解析】
【详解】火线先连接开关，最后经过灯泡的螺线口回到零线，如图所示：
四、简答题：本题共1小题，共4分。
23. 如图所示，烧杯里装着水，试管中装着酒精，标准大气压下酒精的沸点为78℃，水的沸点为100℃，给烧杯加热使水沸腾，继续加热。
（1）试管中的酒精会沸腾吗？
（2）如果试管里的酒精换成水，则试管里的水会沸腾吗？请解释此现象。
【答案】（1）试管中的酒精会沸腾；（2）见解析
【解析】
【详解】（1）试管中的酒精吸热，温度上升，且酒精的沸点低于水的沸点，故试管中的酒精温度能达到沸点，且能持续从水中吸热，所以试管中的酒精能沸腾。
（2）当烧杯中的水沸腾后，温度达到沸点，继续加热，温度不变；试管中的水虽然达到水的沸点，由于烧杯中的水和试管内的水温度相同，故试管中的水不能继续从烧杯中的水吸热，所以试管中的水不会沸腾。
五、实验题：本题共5小题，共30分。
24. 在“探究固体熔化时温度的变化规律”实验中，装置如图甲。将温度计插入试管后，待温度升至50℃时开始每隔1 min记录一次温度。根据记录的数据，画出如图乙的该物质温度随时间变化的图像。
（1）组装实验器材时，应该按照______（填“自下而上”或“自上而下”）的顺序安装；实验中采取水浴法对试管中的物质加热，这种加热方法的好处是使试管中的物质______；图乙中温度计示数为______℃；
（2）该物质是______（填“晶体”或“非晶体”）。图丙中物质在B点的内能______（填“大于”“小于”或“等于”）D点的内能；
（3）比较图丙中的AB段与DE段，它们倾斜程度不同，原因是该物质在两种物态下______不同。
【答案】 ①. 自下而上 ②. 受热均匀 ③. 70 ④. 晶体 ⑤. 小于 ⑥. 比热容
【解析】
【详解】（1）[1]组装实验器材时，为了确保酒精灯用外焰加热，温度计的玻璃泡浸没在液体中，应该按照自下而上的顺序安装。
[2]采取水浴法对试管中的物质加热，可以使试管中的物质受热均匀，且温度上升较慢，便于温度测量。
[3]图乙中温度计的分度值为2℃，示数为70℃。
（2）[4]该物质熔化过程中，温度保持不变，是晶体。
[5]图丙中物质在熔化过程中，不断吸收热量，在B点的内能小于D点的内能。
（3）[6]比较图丙中的AB段与DE段，它们倾斜程度不同，说明质量相同的物质，吸收相同热量后，温度升高快慢不同，原因是该物质在两种物态下比热容不同。
25. 物理实验小组探究“电流通过导体产生热量的多少与什么因素有关”实验的部分装置，如图所示。
（1）实验中应取质量______的同种液体，分别倒入三个相同的烧瓶中；
（2）实验中可以通过观察U形管内液面上升的高度来比较三个电阻丝通电后产生______的多少；
（3）实验中观察到三个烧瓶中的U形管内液面上升的高度关系是hA＜hB＜hC；依据hA＜hB，可以判断相同时间内，相同电阻，______越大，产生热量越多。依据hB＜hC，可以判断相同时间内，相同______，电阻越大，产生热量越多。
【答案】 ①. 相同 ②. 热量 ③. 电流 ④. 电流
【解析】
【详解】（1）[1]实验中应取质量相同的同种液体，分别倒入三个相同的烧瓶中，液体吸收热量，温度上升，同种液体质量相同时，温度升高越多，吸收热量越多，表示电阻丝放出热量越多。
（2）[2]实验中可以通过观察U形管内液面上升的高度来比较三个电阻丝通电后产生热量的多少，U形管内液面上升的高度越大，电阻丝产生热量越多。
（3）[3]由图得，AB连接的电阻丝的阻值与通电时间相同，与B连接的电阻丝的电流较大，烧瓶中的U形管内液面上升的高度
说明B电阻丝产生热量较多，说明相同时间内，相同电阻，电流越大，产生热量越多。
[4]与BC连接的电阻串联，电流与通电时间相同，与C连接的电阻丝电阻较大，由U形管内液面上升的高度关系是
得，与C连接的电阻丝产生热量较多，说明相同时间内，相同电流，电阻越大，产生热量越多。
26. 某实验小组探究“通电螺线管外部磁场的特点”。
（1）将螺线管安装在一块玻璃板上，连入电路中，在板面上均匀地洒满铁屑，闭合开关并轻敲玻璃板面，观察到铁屑分布情况如图甲所示，铁屑的分布情况与______（填“条形”或“蹄形”）磁体周围铁屑的分布情况相似，铁屑在磁场中被______后相当于小磁针；
（2）把小磁针放在通电螺线管四周不同的位置，小磁针静止时N极所指方向如图乙所示，则通电螺线管的右端为______极。对调电源正负极，闭合开关，小磁针静止时N极所指方向如图丙所示，说明通电螺线管的极性与______的方向有关。
【答案】 ①. 条形 ②. 磁化 ③. N ④. 电流
【解析】
【详解】（1）[1]由图甲得，通电螺线管周围铁屑的分布情况与条形磁体周围铁屑的分布情况相似。
[2]铁屑在磁场中被磁化，带有磁性，相当于小磁针。
（2）[3]在磁场中，小磁针的N极表示该点的磁场方向，磁场外部的磁场方向从N极指向S极，则通电螺线管的右端为N极。
[4]对调电源正负极，电路中电流方向改变，闭合开关，小磁针静止时N极所指方向如图丙所示，由图乙丙得，丙图中磁场方向发生改变，说明通电螺线管的极性与电流的方向有关。
27. 小萍用图甲所示的实验器材来研究调光台灯的工作原理，并连接实验电路。
（1） 连接电路之前，应该先将开关______，连接完成实验电路，检查无误后将滑动变阻器滑片移到______端；
（2） 闭合开关，发现小灯泡不亮。小萍想：是不是电路中某处发生了断路？要检验实验电路是否发生断路最简单的操作是：______，观察小灯泡发光情况；
（3）小萍为了测灯泡电流，将导线a、b分别与标有“-”和“3”的接线柱相连时，电流表指针偏转情况如图乙，此时电流是从导线______（填“a”或“b”）流入电流表。小萍及时纠正错误，检查电路连接无误后，闭合开关，电流表指针如图丙所示，此时电流表的读数为______A。
【答案】 ①. 断开 ②. A（左） ③. 移动滑动变阻器的滑片 ④. a ⑤. 0.34
【解析】
【详解】（1）[1]在连接电路前，开关应处于断开状态。
[2]闭合开关前，滑动变阻器滑片应处于阻值最大位置，由图可知应将滑片移到A（左）端。
（2）[3]闭合开关，小灯泡不亮，可能是变阻器接入电路的阻值太大，造成电路中的电流太小，那么可向左调节滑片，让变阻器接入电路的阻值变小，观察小灯泡是否发光，若小灯泡仍不发光，说明电路断路，若小灯泡发光，说明电路是通路。
（3）[4]由图乙可知电流表指针反向偏转，说明电流表正负接线柱接反，电流从负接线柱流入，即a端。
[5]如图丙所示，电流表选择小量程，分度值为0.02A，此时电流表的读数为0.34A。
28. 小明了解到有种说法“在室内穿两件薄衣服比只穿一件厚衣服更保暖”。他采用题图的装置进行实验：在甲、乙两个相同的瓶子中装入等体积的热水，用两层灰色薄棉布包裹着甲瓶（内层紧贴，外层相对宽松），用一层灰色厚棉布紧贴包裹着乙瓶，用数显温度计测量瓶中热水的温度，测得有关数据如题表所示。
表
（1）表中有一个温度值记录错误，该错误的温度值是______。水温会先降到的是______瓶。
（2）如果把瓶中的热水换成冰块，______瓶中的冰块熔化较慢。分析实验结果，可猜想“在室内穿两件薄衣服比只穿一件厚衣服更保暖”的原因可能是两件薄衣服中间有______。
（3）请写出一个生活中与你的猜想相符合的例子：______。
【答案】 ①. 62.5 ②. 乙 ③. 甲 ④. 空气 ⑤. 羽绒服很蓬松
【解析】
【详解】（1）[1]随着时间的增加，水的温度逐渐降低，所以甲瓶水40min时的温度62.5°C是错误的。
[2]由表格数据知，乙瓶水的温度降低的快，乙瓶的水温会先降到41.0°C。
（2）[3]由表格数据知，甲瓶水的温度降低的慢，说明甲瓶保温性能好，如果把瓶中的热水换成冰块，甲瓶中的冰块熔化较慢。
[4]此实验说明：在室内穿两件薄衣服比只穿一件厚衣服更保暖，由于空气是热的不良导体，所以两件薄衣服中间有空气可能是在室内穿两件薄衣服比只穿一件厚衣服更保暖的原因。
（3）[5]羽绒服很蓬松，中间有很多空气，由于空气是热的不良导体，可有效防止身体的热量的散失。
29. 小萍与小南用电源（恒为3V）滑动变阻器（0～20Ω），测量未知电阻Rx的阻值。
（1）请你用笔画线代替导线，根据图甲将乙连接完整______；
（2）小萍闭合开关，移动滑动变阻器的滑片至某一位置，当电压表示数为2.7V时，电流表示数为0.25A，测得未知电阻Rx=______Ω。实验中小萍通过移动滑片位置得到多组实验数据计算出Rx的平均值，这样做是为了______；
（3）小南用该电路测量另一个待测电阻R1，闭合开关，他观察到电流表的示数很小，电压表的示数接近3V，移动滑动变阻器的滑片，两表示数无明显变化，这是因为R1的阻值太______（填“大”或“小”）；
（4）小南用等效替代法测量其阻值，用电阻箱（0～9999Ω）代替待测电阻R1，调节电阻箱的阻值为500Ω时，电压表的示数接近3V，电流表示数很小，仍测不出待测电阻。讨论后，改用电阻箱（0～9999Ω）代替______，将电阻箱的阻值调为500Ω时，电压表的示数为2V，小南通过计算得出待测电阻R1＝______Ω。
【答案】 ①. ②. 10.8 ③. 减小误差 ④. 大 ⑤. 滑动变阻器 ⑥. 1000
【解析】
【详解】（1）[1]由电路图可知，滑动变阻器与定值电阻串联，电压表并联在定值电阻两端，且按照滑动变阻器“一上一下”的接法，实物图应该连接滑动变阻器的上端定值电阻的右端，如图所示：
（2）[2]根据欧姆定律可知，未知电阻为
[3]实验中存在偶然性，为了减小实验误差，需要多次测量取平均值。
（3）[4]闭合开关发现电流表示数很小，说明电路的总电阻很大，电压表的示数接近电源电压3V，定值电阻分得的电压很大，移动滑动变阻器的滑片，两表示数变化不大，故未知电阻的阻值太大。
（4）[5]用电阻箱代替待测电阻，此时电阻箱与滑动变阻器串联，电压表测电阻箱两端电压，根据串联分压原理可知，当电阻箱的示数和待测电阻的阻值相同时，电压表示数与原来相同，电阻箱的阻值就等于待测电阻的阻值，而实验中电压表的示数接近于电源电压3V，不能确保电压表的示数不变，所以电阻箱的电阻值就不等于待测电阻的阻值，即仍测不出待测电阻。所以为了测出待测电阻，应该用电阻箱代替滑动变阻器。
[6]此时电阻箱与待测电阻串联，电压表测量待测电阻的电压，将电阻箱的阻值调为500Ω时，电压表的示数为2V，根据串联分压作用可知，有如下关系
则待测电阻的阻值为
六、计算题：本题共3小题，共22分。
30. 如图所示的电路中，R1的阻值为15 Ω。开关S1、S2闭合，电流表A1的示数为0.2 A，电流表A2的示数为0.3 A．求：
（1）电源电压。
（2）电阻R2的阻值。
（3）电路的总电流。
【答案】（1）3V；（2）10Ω；（3）0.5A
【解析】
【详解】解：（1）R1、R2并联，电源电压
U=U1=I1R1=0.2A×15Ω=3V
（2）电阻R2的电阻
（3）电路的总电流
I=I1+I2=0.2A+0.3A=0.5A
答：（1）电源电压3V；
（2）电阻R2的阻值10Ω；
（3）电路的总电流0.5A。
31. 茶文化源远流长，如图甲是小萍家煮茶器，图乙是该煮茶器在 220V 的电压下，某次煮茶过程中功率随时间变化的图像。已知加热状态下（0～5 min），将1 kg初温45℃的水刚好加热到100℃。〔c水=4.2×103 J/（kg•℃）〕求：
（1）水吸收的热量；
（2）煮茶器保温状态下的电阻；
（3）煮茶器加热状态下的热效率。
【答案】（1）2.31×105J；（2）220Ω；（3）87.5%
【解析】
【详解】解：（1）水吸收的热量
（2）由图像知道，保温状态下的功率是220W，故煮茶器保温状态下的电阻
（3）由图像知道，加热状态下的功率是880W，煮茶器消耗的电能
W=Pt=880W×5×60s=2.64×105J
煮茶器加热状态的热效率
答：（1）水吸收的热量是2.31×105J；
（2）煮茶器保温状态下电阻是220Ω；
（3）煮茶器加热状态下的热效率是87.5%。
32. 如图甲是电阻R和规格“2.5 V 1.25 W”灯泡L的I﹣U图像。求：
（1）灯泡L正常发光时的电阻。
（2）若仅将电阻R和灯泡L串联在电路中，为确保电路安全，电路两端的最大电压。
（3）若将电阻R、灯泡L、滑动变阻器R0连接在如图乙的电路中，电源电压恒为3 V，当开关S接1时，调节滑片，使R0的功率等于R的功率，电路的总功率为P1；当开关S接2时，调节滑片，使R0的功率是灯泡L的功率2倍，电路的总功率为P2，则P1︰P2。
【答案】（1）5Ω；（2）5 V；（3）3∶4
【解析】
【详解】解：（1）灯泡L正常发光时的电阻
（2）电阻R和灯泡L串联最大电流I=0.5 A，此时由图象可知
UL=UR=2.5 V
电路两端的最大电压
U=UL+UR=2.5 V+2.5 V=5 V
（3）当开关S接1时： R与R0串联，电流相等，R0功率等于R功率。由P=UI得
UR=UR0=1.5V
由图甲可知此时电流I1=0.3 A，所以电路的总功率为
P1=I1 U1=0.3 A ×3 V=0.9 W
当开关S接2时： L与R0串联，电流相等，R0功率是L功率的2倍，即
可得 UL=1 V，由图甲可知此时电流IL=0.4 A ，所以电路的总功率为
P2=ILU1=0.4 A ×3 V=1.2 W
所以
答：（1）灯泡L正常发光时的电阻5Ω；
（2）电路两端的最大电压5 V；
（3）P1︰P2为3∶4。室温：
时间/
0
20
40
60
80
甲瓶水温/
61.0
56.6
62.5
50.9
48.5
乙瓶水温/
61.0
55.6
52.3
49.0
45.7
（考试时间：90分钟 满分：100分 考试形式：闭卷）
友情提示：所有答案都必须填在答题卡相应的位置上，答在本试卷上一律无效。
一、选择题：本题共14小题，每小题2分，共28分。在每小题给出的四个选项中只有一项是符合题目要求的。
1. 以下温度中，最接近25 ℃的是（ ）
A. 让人感觉温暖而舒适的室内温度
B. 南平市冬季最低的室外温度
C. 健康成年人的体温
D. 冰水混合物的温度
【答案】A
【解析】
【详解】AC．正常情况下，人的体温在36℃～37℃之间，变化幅度很小；感觉舒适的室内温度在25℃左右，故A符合题意，C不符合题意；
B．福州市区冬季最低气温-10℃左右，所以，南平市冬季最低的室外温度不可能为25℃，故B不符合题意；
D．标准大气压下冰水混合物的温度是0℃，故D不符合题意。
故选A。
2. 世界上最早记述地理两极与地磁场两极并不重合这一现象的学者是（ ）
A. 安培B. 伏特C. 沈括D. 牛顿
【答案】C
【解析】
【详解】世界上最早记述地理两极与地磁场两极并不重合这一现象的学者是我国北宋学者沈括，故ABD不符合题意，C符合题意。
故选C。
3. 下列设备工作过程中使用热机的是（ ）
A. “歼20”战斗机B. 亚运会比赛帆船
C 共享单车D. 航拍无人机
【答案】A
【解析】
【详解】热机是把内能转化为机械能的装置。
A．战斗机中的柴油机是热机的一种，将内能转化为机械能，故A符合题意；
BC．亚运会比赛帆船、共享单车是消耗人体的化学能转化为机械能的，故BC不符合题意；
D．航拍无人机是利用电动机工作的，将电能转化为机械能，故D不符合题意。
故选A。
4. 如图是电影《长津湖》中趴在雪地上的中国人民志愿军“冰雕连”的士兵们岿然不动的情景，从他们口中呼出的水蒸气在眉毛上结了一层厚厚的霜。其中“霜”形成过程的物态变化是（ ）
A. 液化B. 凝华C. 升华D. 汽化
【答案】B
【解析】
【详解】霜是空气中的水蒸气由气态直接变为固态，所以霜成过程的物态变化是凝华。
故选B。
5. 课后延时服务推出后，在学校用餐的师生增加了。如图，值日老师往保温饭盒下层注入热水，温热上层不锈钢餐盘内的饭菜。用热水温热饭菜是因为水的（ ）
A. 凝固点低B. 沸点高C. 密度小D. 比热容大
【答案】D
【解析】
【详解】值日老师往保温饭盒下层注入热水，因水的比热容较大，降低较低的温度就可以放出较多的热量，可以温热上层不锈钢餐盘内的饭菜。故ABC不符合题意，D符合题意。
故选D。
6. 2023年10月，搭载神舟十七号载人飞船的运载火箭成功发射。火箭发射时，喷水系统同步将大量的水喷洒到平台上，可看到发射平台升腾起大量白雾。下列涉及的物理知识正确的是（ ）
A. 白雾是水蒸气
B. 白雾是凝华形成
C. 火箭使用的燃料热值较大
D. 燃料燃烧时将内能转化化学能
【答案】C
【解析】
【详解】AB．白雾是水蒸气遇冷的液化形成的小水珠，故AB错误；
C．火箭使用的燃料热值较大，相同质量的不同燃料，热值大的燃料完全燃烧放出的热量多，故C正确；
D．燃料燃烧的过程是化学能转化为内能的过程，故D错误。
故选C。
7. 光发动机可用于卫星的能源补充，原理如图，密闭气室中在光照下会分解，使气室气压增大，推动活塞右移，无光条件下发生逆反应；控制光照即可实现活塞往复运动。活塞右移过程相当于汽油机的（ ）
A. 吸气冲程B. 压缩冲程C. 做功冲程D. 排气冲程
【答案】C
【解析】
【详解】当活塞右移时，活塞对外做功，则该过程相当于汽油机四个冲程中的做功冲程。故C符合题意，ABD不符合题意。
故选C。
8. 在烧杯中加入盐水，将铜片和锌片放在盐水中，这就是一个电池。用电压表测量这个自制电池的电压，其现象如图所示。下列说法正确的是（ ）
A. 铜片是电池正极B. 锌片是电池正极
C. 盐水不导电D. 电压表正、负接线柱接反了
【答案】A
【解析】
【详解】AB．图中铜片与电压表的正接线柱连接，指针正向偏转，说明铜片是该盐水电池的正极、锌片是负极，故A正确，B错误；
C．盐水是盐的水溶液，容易导电，属于导体，故C错误；
D．图中指针正向偏转，正负接线柱接法正确，故D错误；
故选A。
9. 如图，某家庭电路布线图，该电路各处连接均无误。下列说法正确的是（ ）
A. 更换灯泡时先断开电源
B. 保险盒中的保险丝为铜导线
C. 按钮开关串联在电灯和零线之间
D. 三孔插座中最上方插孔可以不接地
【答案】A
【解析】
【详解】A．更换灯泡时，为了防止触电，应先断开电源，故A正确；
B．保险盒中的保险丝由电阻率大熔点低的铅锑合金制成，铜导线熔点高，不适合制作保险丝，故B错误；
C．按钮开关串联在电灯和火线之间，使开关断开后，灯泡不带电，故C错误；
D．三孔插座中最上方插孔必须接地，当使用大功率用电器或者带金属外壳的用电器，可以防止触电事故发生，故D错误。
故选A。
10. 如图是小南家的电能表，他观察到10分钟电能表的转盘转过了200转，这段时间内他家消耗的电能是（ ）
A. 2024.1 kW·hB. 0.1 kW·h
C. 20241 kW·hD. 0.01 kW·h
【答案】B
【解析】
【详解】“”表示用电器每消耗电能，转盘转2000转，则这段时间内他家消耗的电能为
故B符合题意，ACD不符合题意。
故选B。
11. 小南用毛皮摩擦过的橡胶棒接触不带电的验电器金属球后，金属箔张角如图甲；接着用毛皮摩擦过的气球再接触金属球，金属箔张角变大，如图乙、下列推断正确的是（ ）
A. 摩擦过的橡胶棒带正电
B. 摩擦过的气球带正电
C. 甲图中瞬间电流方向是由橡胶棒到金属箔
D. 乙图中张角变大是因为金属箔所带电荷量增加
【答案】D
【解析】
【详解】A．与毛皮摩擦过的橡胶棒带负电，故A错误；
BD．毛皮摩擦过的气球使带负电的验电器的张角变得更大，则说明气球与验电器带相同的电荷，即气球带负电，而且验电器的张角变大是因为金属箔所带电荷量增加，故D正确，B错误；
C．橡胶棒带负电，有多余的电子，橡胶棒接触不带电的验电器金属球，电子从橡胶棒移动到验电器，而正电荷定向移动的方向规定为电流方向，电子的定向移动方向与电流方向相反，所以瞬间电流的方向由验电器的金属箔到橡胶棒，故C错误。
故选D。
12. 如图将甲、乙两个滑动变阻器串联在电路中，它们的滑片P甲、P乙左右移动时，下列说法中正确的是（ ）
A. P甲移到a端，P乙移到c端，电路将短路
B. P甲移到b端，P乙移到d端，电路将短路
C. P甲移到b端，P乙移到d端，电流表的示数最小
D. P甲移到b端，P乙移到c端，电流表的示数最小
【答案】D
【解析】
【详解】A．P甲移到a端，P乙移到c端，甲滑动变阻器接入电路的电阻为零，乙滑动变阻器接入电路的电阻最大，电路没有短路，故A错误；
BC．P甲移到b端，P乙移到d端，甲滑动变阻器接入电路的电阻最大，乙滑动变阻器接入电路的电阻为零，电路没有短路，此时电路的总电阻不是最大，所以电流表的示数不是最小，故BC错误；
D．P甲移到b端，P乙移到c端，甲、乙两个滑动变阻器接入电路的电阻均最大，电路总电阻最大，电流表的示数最小，故D正确。
故选D。
13. 小谢在做实验时，先连成如图所示的电路，闭合开关并观察灯泡亮暗情况后，再闭合开关，小谢看到的现象是（ ）
A. 两只灯泡一直都不亮B. 两只灯泡一直亮
C. 两只灯泡开始都亮，后来不亮D. 两只灯泡开始都亮，后来不亮
【答案】D
【解析】
【详解】由电路图可知，闭合开关S1后，L1、L2串联，都发光；再闭合开关S2，S2与其相连的导线将灯泡L1短路，L1熄灭，L2仍然发光。
故选D。
14. 小南利用电磁继电器（电磁铁线圈电阻不计）制作了具有加热、保温等功能的恒温（40℃）加热器，温度40℃时热敏电阻R＝100 Ω，它的阻值随温度的升高而增大，电压U1＝3 V，定值电阻R0＝50 Ω，工作电路U2＝220 V，R1＝836 Ω，R2＝44 Ω，下列说法中正确的是（ ）
A. 温度降低时电磁铁的磁性减弱
B. 温度40℃时，控制电路的电流为0.03 A
C. 工作电路在保温状态下的电功率为1100 W
D. 工作电路在加热状态下每分钟消耗电能6.6×104 J
【答案】D
【解析】
【详解】A．由图得，热敏电阻与定值电阻R0串联，依题意得，当温度降低时，热敏电阻的阻值变小，控制电路中总电阻变小，由欧姆定律得，电路中总电流变大，则电磁铁的磁性增强，故A错误；
B．温度40℃时，控制电路的总电阻为
控制电路的电流为
故B错误；
C．工作电路在加热状态下，衔铁连接b点， R2独自工作，此时电路中电阻最小，由得，电路中电功率最大；工作电路在保温状态下，衔铁连接a点，R1与R2串联，此时电路中电阻最大，由得，电路中电功率最小，为
故C错误；
D．工作电路在加热状态下每分钟消耗电能
故D正确。
故选D。
二、填空题：本题共6小题，每空1分，共12分。
15. 常用温度计是根据液体_________的规律制成的。如图中_______（选填“甲”或“乙”）是体温计。
【答案】 ①. 热胀冷缩 ②. 乙
【解析】
【详解】[1]物体具有热胀冷缩的性质，常用温度计是根据液体的热胀冷缩性质制成的。
[2]体温计是用来测量体温的，正常人体的温度在37℃左右，变化幅度很小，体温计的测量范围为35~42℃，所以乙是体温计。
16. “热熔紧固”技术在机械制造行业中广泛应用。如图，螺纹钉在金属板材表面上高速旋转，使其瞬间达到上千摄氏度，板材局部______成液态，螺纹钉完全拧入板材后停止转动，经冷却______后，板材就牢牢套住螺纹钉。（填物态变化名称）
【答案】 ①. 熔化 ②. 凝固
【解析】
【详解】[1][2]螺纹钉在金属板材表面上高速旋转，使板材瞬间达到上千摄氏度，固体变为液体，板材局部熔化成液态，冷却时，液体变为固体，发生凝固现象。
17. 小南用红外成像测温仪拍摄桌面，拍得画面显示桌面上A、B、C位置的温度如图甲所示，接着在A位置用手快速摩擦，在B位置喷上温度为25.5℃的酒精，再用红外成像测温仪拍摄桌面，拍得画面如图乙所示。比较两幅图，A处温度升高，是通过______方式使内能增加，B处温度降低，因为酒精汽化过程要______。
【答案】 ①. 做功 ②. 吸热
【解析】
【详解】[1]在A位置用手快速摩擦，手与A克服摩擦力做功，将机械能转化为内能，内能增加，是通过做功的方式改变内能的。
[2]在B位置喷上温度为25.5℃的酒精，酒精汽化过程要吸热，B位置放出热量，内能减小，温度下降。
18. 2023年杭州举行第19届亚运会，首次使用废碳再生的绿色零碳甲醇作为主火炬塔燃料，实现循环内的零排放，助力打造首届碳中和亚运会。若甲醇热值为2.3×107 J/kg，则完全燃烧1 kg甲醇释放的热量是______J该热量的84%被水吸收，可以使1 t温度25℃的水升高______℃。〔已知水的比热容是c水=4.2×103 J/（kg•℃）〕
【答案】 ①. 2.3×107 ②. 4.6
【解析】
【详解】[1]完全燃烧1 kg甲醇释放的热量是
[2]该热量的84%被水吸收，由得，水吸收的热量为
由得，这斜热量可以使1 t温度25℃的水升高
19. 如图是电流表的内部结构简图，将线圈置于两磁极之间，线圈上固定有一指针，有电流通过线圈时，线圈会带动指针一起偏转，线圈中电流越大，指针偏转角度越大。则电流表的工作原理是：通电线圈在______中受到了力的作用，它将电能转化为______能。
【答案】 ①. 磁场 ②. 机械（动）
【解析】
【详解】[1][2]通过电流表的内部构造显示电流表的制成原理：通电线圈在磁场中受力而转动，线圈的转动可以带动指针的偏转。电流表工作过程中，电能转化为机械能。
20. 如图甲所示，电源电压保持不变，R1、R2均为定值电阻，R为变阻器。闭合开关S，改变R的阻值，两电压表示数与电流表示数变化关系如图乙，则定值电阻R1的阻值______Ω，电源电压______V。
【答案】 ①. 1 ②. 12
【解析】
【详解】[1]由图甲可知三个电阻串联，由图乙可知电流表示数变大，当两电压表示数相等时，变阻器接入电路阻值为零，此时电路中电流为4A，所以R1的阻值为
R2的阻值为
[2]由图乙知当电路中电流为1A时，三个电阻串联，V1测R1和R的总电压，由题可知R2的阻值为
因，所以
解得U=12V。
三、作图题：本题共2小题，每图2分，共4分。
21. 如图是地球大磁体示意图，在A端括号中标出地磁场极性，在B点小磁针旁括号中标出小磁针极性。
【答案】
【解析】
【详解】由于磁体周围的磁感线从N极出发回到S极，磁感线上的任何一点的切线方向跟小磁针放在该点的北极指向一致，小磁针极性如下图
22. 学习了“生活用电”后，相信大家已熟练掌握了家庭电路中各元件的连接情况，请用笔画线代替导线，将图所示的家庭电路连接完整。
【答案】
【解析】
【详解】火线先连接开关，最后经过灯泡的螺线口回到零线，如图所示：
四、简答题：本题共1小题，共4分。
23. 如图所示，烧杯里装着水，试管中装着酒精，标准大气压下酒精的沸点为78℃，水的沸点为100℃，给烧杯加热使水沸腾，继续加热。
（1）试管中的酒精会沸腾吗？
（2）如果试管里的酒精换成水，则试管里的水会沸腾吗？请解释此现象。
【答案】（1）试管中的酒精会沸腾；（2）见解析
【解析】
【详解】（1）试管中的酒精吸热，温度上升，且酒精的沸点低于水的沸点，故试管中的酒精温度能达到沸点，且能持续从水中吸热，所以试管中的酒精能沸腾。
（2）当烧杯中的水沸腾后，温度达到沸点，继续加热，温度不变；试管中的水虽然达到水的沸点，由于烧杯中的水和试管内的水温度相同，故试管中的水不能继续从烧杯中的水吸热，所以试管中的水不会沸腾。
五、实验题：本题共5小题，共30分。
24. 在“探究固体熔化时温度的变化规律”实验中，装置如图甲。将温度计插入试管后，待温度升至50℃时开始每隔1 min记录一次温度。根据记录的数据，画出如图乙的该物质温度随时间变化的图像。
（1）组装实验器材时，应该按照______（填“自下而上”或“自上而下”）的顺序安装；实验中采取水浴法对试管中的物质加热，这种加热方法的好处是使试管中的物质______；图乙中温度计示数为______℃；
（2）该物质是______（填“晶体”或“非晶体”）。图丙中物质在B点的内能______（填“大于”“小于”或“等于”）D点的内能；
（3）比较图丙中的AB段与DE段，它们倾斜程度不同，原因是该物质在两种物态下______不同。
【答案】 ①. 自下而上 ②. 受热均匀 ③. 70 ④. 晶体 ⑤. 小于 ⑥. 比热容
【解析】
【详解】（1）[1]组装实验器材时，为了确保酒精灯用外焰加热，温度计的玻璃泡浸没在液体中，应该按照自下而上的顺序安装。
[2]采取水浴法对试管中的物质加热，可以使试管中的物质受热均匀，且温度上升较慢，便于温度测量。
[3]图乙中温度计的分度值为2℃，示数为70℃。
（2）[4]该物质熔化过程中，温度保持不变，是晶体。
[5]图丙中物质在熔化过程中，不断吸收热量，在B点的内能小于D点的内能。
（3）[6]比较图丙中的AB段与DE段，它们倾斜程度不同，说明质量相同的物质，吸收相同热量后，温度升高快慢不同，原因是该物质在两种物态下比热容不同。
25. 物理实验小组探究“电流通过导体产生热量的多少与什么因素有关”实验的部分装置，如图所示。
（1）实验中应取质量______的同种液体，分别倒入三个相同的烧瓶中；
（2）实验中可以通过观察U形管内液面上升的高度来比较三个电阻丝通电后产生______的多少；
（3）实验中观察到三个烧瓶中的U形管内液面上升的高度关系是hA＜hB＜hC；依据hA＜hB，可以判断相同时间内，相同电阻，______越大，产生热量越多。依据hB＜hC，可以判断相同时间内，相同______，电阻越大，产生热量越多。
【答案】 ①. 相同 ②. 热量 ③. 电流 ④. 电流
【解析】
【详解】（1）[1]实验中应取质量相同的同种液体，分别倒入三个相同的烧瓶中，液体吸收热量，温度上升，同种液体质量相同时，温度升高越多，吸收热量越多，表示电阻丝放出热量越多。
（2）[2]实验中可以通过观察U形管内液面上升的高度来比较三个电阻丝通电后产生热量的多少，U形管内液面上升的高度越大，电阻丝产生热量越多。
（3）[3]由图得，AB连接的电阻丝的阻值与通电时间相同，与B连接的电阻丝的电流较大，烧瓶中的U形管内液面上升的高度
说明B电阻丝产生热量较多，说明相同时间内，相同电阻，电流越大，产生热量越多。
[4]与BC连接的电阻串联，电流与通电时间相同，与C连接的电阻丝电阻较大，由U形管内液面上升的高度关系是
得，与C连接的电阻丝产生热量较多，说明相同时间内，相同电流，电阻越大，产生热量越多。
26. 某实验小组探究“通电螺线管外部磁场的特点”。
（1）将螺线管安装在一块玻璃板上，连入电路中，在板面上均匀地洒满铁屑，闭合开关并轻敲玻璃板面，观察到铁屑分布情况如图甲所示，铁屑的分布情况与______（填“条形”或“蹄形”）磁体周围铁屑的分布情况相似，铁屑在磁场中被______后相当于小磁针；
（2）把小磁针放在通电螺线管四周不同的位置，小磁针静止时N极所指方向如图乙所示，则通电螺线管的右端为______极。对调电源正负极，闭合开关，小磁针静止时N极所指方向如图丙所示，说明通电螺线管的极性与______的方向有关。
【答案】 ①. 条形 ②. 磁化 ③. N ④. 电流
【解析】
【详解】（1）[1]由图甲得，通电螺线管周围铁屑的分布情况与条形磁体周围铁屑的分布情况相似。
[2]铁屑在磁场中被磁化，带有磁性，相当于小磁针。
（2）[3]在磁场中，小磁针的N极表示该点的磁场方向，磁场外部的磁场方向从N极指向S极，则通电螺线管的右端为N极。
[4]对调电源正负极，电路中电流方向改变，闭合开关，小磁针静止时N极所指方向如图丙所示，由图乙丙得，丙图中磁场方向发生改变，说明通电螺线管的极性与电流的方向有关。
27. 小萍用图甲所示的实验器材来研究调光台灯的工作原理，并连接实验电路。
（1） 连接电路之前，应该先将开关______，连接完成实验电路，检查无误后将滑动变阻器滑片移到______端；
（2） 闭合开关，发现小灯泡不亮。小萍想：是不是电路中某处发生了断路？要检验实验电路是否发生断路最简单的操作是：______，观察小灯泡发光情况；
（3）小萍为了测灯泡电流，将导线a、b分别与标有“-”和“3”的接线柱相连时，电流表指针偏转情况如图乙，此时电流是从导线______（填“a”或“b”）流入电流表。小萍及时纠正错误，检查电路连接无误后，闭合开关，电流表指针如图丙所示，此时电流表的读数为______A。
【答案】 ①. 断开 ②. A（左） ③. 移动滑动变阻器的滑片 ④. a ⑤. 0.34
【解析】
【详解】（1）[1]在连接电路前，开关应处于断开状态。
[2]闭合开关前，滑动变阻器滑片应处于阻值最大位置，由图可知应将滑片移到A（左）端。
（2）[3]闭合开关，小灯泡不亮，可能是变阻器接入电路的阻值太大，造成电路中的电流太小，那么可向左调节滑片，让变阻器接入电路的阻值变小，观察小灯泡是否发光，若小灯泡仍不发光，说明电路断路，若小灯泡发光，说明电路是通路。
（3）[4]由图乙可知电流表指针反向偏转，说明电流表正负接线柱接反，电流从负接线柱流入，即a端。
[5]如图丙所示，电流表选择小量程，分度值为0.02A，此时电流表的读数为0.34A。
28. 小明了解到有种说法“在室内穿两件薄衣服比只穿一件厚衣服更保暖”。他采用题图的装置进行实验：在甲、乙两个相同的瓶子中装入等体积的热水，用两层灰色薄棉布包裹着甲瓶（内层紧贴，外层相对宽松），用一层灰色厚棉布紧贴包裹着乙瓶，用数显温度计测量瓶中热水的温度，测得有关数据如题表所示。
表
（1）表中有一个温度值记录错误，该错误的温度值是______。水温会先降到的是______瓶。
（2）如果把瓶中的热水换成冰块，______瓶中的冰块熔化较慢。分析实验结果，可猜想“在室内穿两件薄衣服比只穿一件厚衣服更保暖”的原因可能是两件薄衣服中间有______。
（3）请写出一个生活中与你的猜想相符合的例子：______。
【答案】 ①. 62.5 ②. 乙 ③. 甲 ④. 空气 ⑤. 羽绒服很蓬松
【解析】
【详解】（1）[1]随着时间的增加，水的温度逐渐降低，所以甲瓶水40min时的温度62.5°C是错误的。
[2]由表格数据知，乙瓶水的温度降低的快，乙瓶的水温会先降到41.0°C。
（2）[3]由表格数据知，甲瓶水的温度降低的慢，说明甲瓶保温性能好，如果把瓶中的热水换成冰块，甲瓶中的冰块熔化较慢。
[4]此实验说明：在室内穿两件薄衣服比只穿一件厚衣服更保暖，由于空气是热的不良导体，所以两件薄衣服中间有空气可能是在室内穿两件薄衣服比只穿一件厚衣服更保暖的原因。
（3）[5]羽绒服很蓬松，中间有很多空气，由于空气是热的不良导体，可有效防止身体的热量的散失。
29. 小萍与小南用电源（恒为3V）滑动变阻器（0～20Ω），测量未知电阻Rx的阻值。
（1）请你用笔画线代替导线，根据图甲将乙连接完整______；
（2）小萍闭合开关，移动滑动变阻器的滑片至某一位置，当电压表示数为2.7V时，电流表示数为0.25A，测得未知电阻Rx=______Ω。实验中小萍通过移动滑片位置得到多组实验数据计算出Rx的平均值，这样做是为了______；
（3）小南用该电路测量另一个待测电阻R1，闭合开关，他观察到电流表的示数很小，电压表的示数接近3V，移动滑动变阻器的滑片，两表示数无明显变化，这是因为R1的阻值太______（填“大”或“小”）；
（4）小南用等效替代法测量其阻值，用电阻箱（0～9999Ω）代替待测电阻R1，调节电阻箱的阻值为500Ω时，电压表的示数接近3V，电流表示数很小，仍测不出待测电阻。讨论后，改用电阻箱（0～9999Ω）代替______，将电阻箱的阻值调为500Ω时，电压表的示数为2V，小南通过计算得出待测电阻R1＝______Ω。
【答案】 ①. ②. 10.8 ③. 减小误差 ④. 大 ⑤. 滑动变阻器 ⑥. 1000
【解析】
【详解】（1）[1]由电路图可知，滑动变阻器与定值电阻串联，电压表并联在定值电阻两端，且按照滑动变阻器“一上一下”的接法，实物图应该连接滑动变阻器的上端定值电阻的右端，如图所示：
（2）[2]根据欧姆定律可知，未知电阻为
[3]实验中存在偶然性，为了减小实验误差，需要多次测量取平均值。
（3）[4]闭合开关发现电流表示数很小，说明电路的总电阻很大，电压表的示数接近电源电压3V，定值电阻分得的电压很大，移动滑动变阻器的滑片，两表示数变化不大，故未知电阻的阻值太大。
（4）[5]用电阻箱代替待测电阻，此时电阻箱与滑动变阻器串联，电压表测电阻箱两端电压，根据串联分压原理可知，当电阻箱的示数和待测电阻的阻值相同时，电压表示数与原来相同，电阻箱的阻值就等于待测电阻的阻值，而实验中电压表的示数接近于电源电压3V，不能确保电压表的示数不变，所以电阻箱的电阻值就不等于待测电阻的阻值，即仍测不出待测电阻。所以为了测出待测电阻，应该用电阻箱代替滑动变阻器。
[6]此时电阻箱与待测电阻串联，电压表测量待测电阻的电压，将电阻箱的阻值调为500Ω时，电压表的示数为2V，根据串联分压作用可知，有如下关系
则待测电阻的阻值为
六、计算题：本题共3小题，共22分。
30. 如图所示的电路中，R1的阻值为15 Ω。开关S1、S2闭合，电流表A1的示数为0.2 A，电流表A2的示数为0.3 A．求：
（1）电源电压。
（2）电阻R2的阻值。
（3）电路的总电流。
【答案】（1）3V；（2）10Ω；（3）0.5A
【解析】
【详解】解：（1）R1、R2并联，电源电压
U=U1=I1R1=0.2A×15Ω=3V
（2）电阻R2的电阻
（3）电路的总电流
I=I1+I2=0.2A+0.3A=0.5A
答：（1）电源电压3V；
（2）电阻R2的阻值10Ω；
（3）电路的总电流0.5A。
31. 茶文化源远流长，如图甲是小萍家煮茶器，图乙是该煮茶器在 220V 的电压下，某次煮茶过程中功率随时间变化的图像。已知加热状态下（0～5 min），将1 kg初温45℃的水刚好加热到100℃。〔c水=4.2×103 J/（kg•℃）〕求：
（1）水吸收的热量；
（2）煮茶器保温状态下的电阻；
（3）煮茶器加热状态下的热效率。
【答案】（1）2.31×105J；（2）220Ω；（3）87.5%
【解析】
【详解】解：（1）水吸收的热量
（2）由图像知道，保温状态下的功率是220W，故煮茶器保温状态下的电阻
（3）由图像知道，加热状态下的功率是880W，煮茶器消耗的电能
W=Pt=880W×5×60s=2.64×105J
煮茶器加热状态的热效率
答：（1）水吸收的热量是2.31×105J；
（2）煮茶器保温状态下电阻是220Ω；
（3）煮茶器加热状态下的热效率是87.5%。
32. 如图甲是电阻R和规格“2.5 V 1.25 W”灯泡L的I﹣U图像。求：
（1）灯泡L正常发光时的电阻。
（2）若仅将电阻R和灯泡L串联在电路中，为确保电路安全，电路两端的最大电压。
（3）若将电阻R、灯泡L、滑动变阻器R0连接在如图乙的电路中，电源电压恒为3 V，当开关S接1时，调节滑片，使R0的功率等于R的功率，电路的总功率为P1；当开关S接2时，调节滑片，使R0的功率是灯泡L的功率2倍，电路的总功率为P2，则P1︰P2。
【答案】（1）5Ω；（2）5 V；（3）3∶4
【解析】
【详解】解：（1）灯泡L正常发光时的电阻
（2）电阻R和灯泡L串联最大电流I=0.5 A，此时由图象可知
UL=UR=2.5 V
电路两端的最大电压
U=UL+UR=2.5 V+2.5 V=5 V
（3）当开关S接1时： R与R0串联，电流相等，R0功率等于R功率。由P=UI得
UR=UR0=1.5V
由图甲可知此时电流I1=0.3 A，所以电路的总功率为
P1=I1 U1=0.3 A ×3 V=0.9 W
当开关S接2时： L与R0串联，电流相等，R0功率是L功率的2倍，即
可得 UL=1 V，由图甲可知此时电流IL=0.4 A ，所以电路的总功率为
P2=ILU1=0.4 A ×3 V=1.2 W
所以
答：（1）灯泡L正常发光时的电阻5Ω；
（2）电路两端的最大电压5 V；
（3）P1︰P2为3∶4。室温：
时间/
0
20
40
60
80
甲瓶水温/
61.0
56.6
62.5
50.9
48.5
乙瓶水温/
61.0
55.6
52.3
49.0
45.7
相关试卷
2023年福建省南平市中考物理二模试卷-普通用卷： 这是一份2023年福建省南平市中考物理二模试卷-普通用卷，共20页。
2023年福建省南平市中考二模物理试题： 这是一份2023年福建省南平市中考二模物理试题，共8页。
2023年福建省南平市中考二模物理试题+： 这是一份2023年福建省南平市中考二模物理试题+，共10页。
