陕西省宝鸡市渭滨区2023-2024学年高二上学期期末考试物理试卷（Word版附答案）

这是一份陕西省宝鸡市渭滨区2023-2024学年高二上学期期末考试物理试卷（Word版附答案），共8页。试卷主要包含了选择题，填空与实验题，计算题等内容，欢迎下载使用。

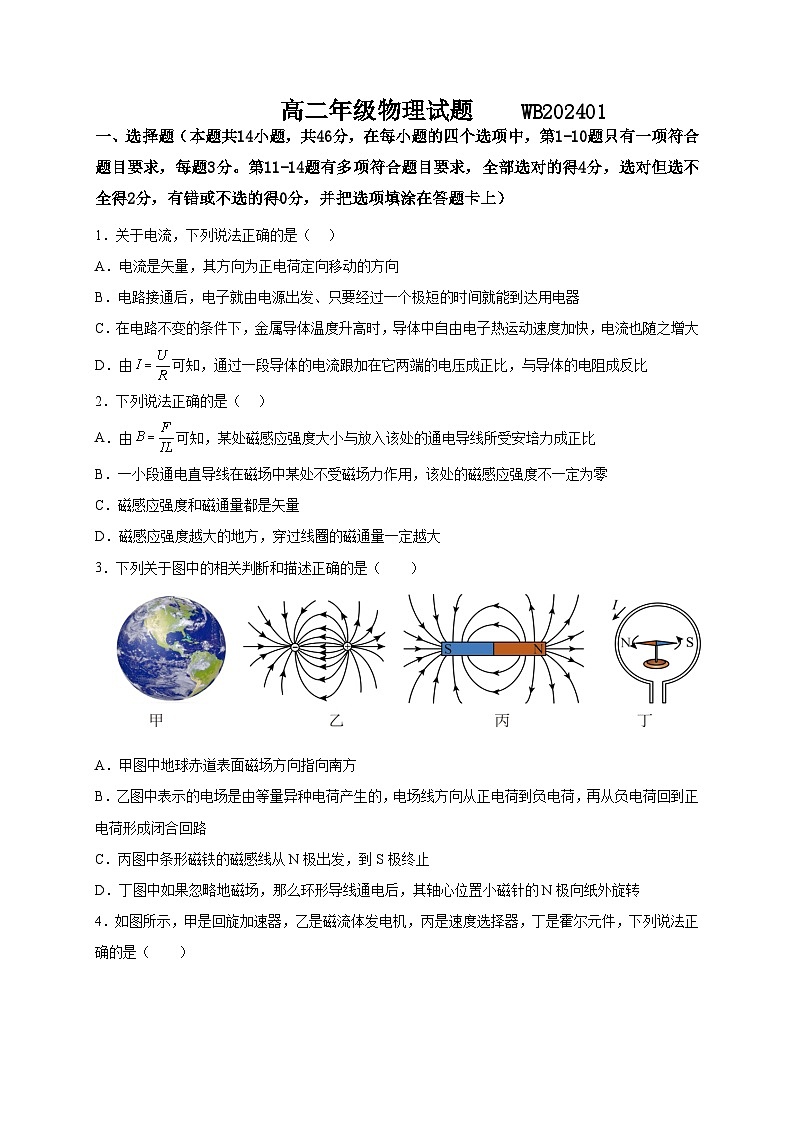

1．关于电流，下列说法正确的是（ ）
A．电流是矢量，其方向为正电荷定向移动的方向
B．电路接通后，电子就由电源出发、只要经过一个极短的时间就能到达用电器
C．在电路不变的条件下，金属导体温度升高时，导体中自由电子热运动速度加快，电流也随之增大
D．由可知，通过一段导体的电流跟加在它两端的电压成正比，与导体的电阻成反比
2．下列说法正确的是（ ）
A．由可知，某处磁感应强度大小与放入该处的通电导线所受安培力成正比
B．一小段通电直导线在磁场中某处不受磁场力作用，该处的磁感应强度不一定为零
C．磁感应强度和磁通量都是矢量
D．磁感应强度越大的地方，穿过线圈的磁通量一定越大
3．下列关于图中的相关判断和描述正确的是（ ）
A．甲图中地球赤道表面磁场方向指向南方
B．乙图中表示的电场是由等量异种电荷产生的，电场线方向从正电荷到负电荷，再从负电荷回到正电荷形成闭合回路
C．丙图中条形磁铁的磁感线从N极出发，到S极终止
D．丁图中如果忽略地磁场，那么环形导线通电后，其轴心位置小磁针的N极向纸外旋转

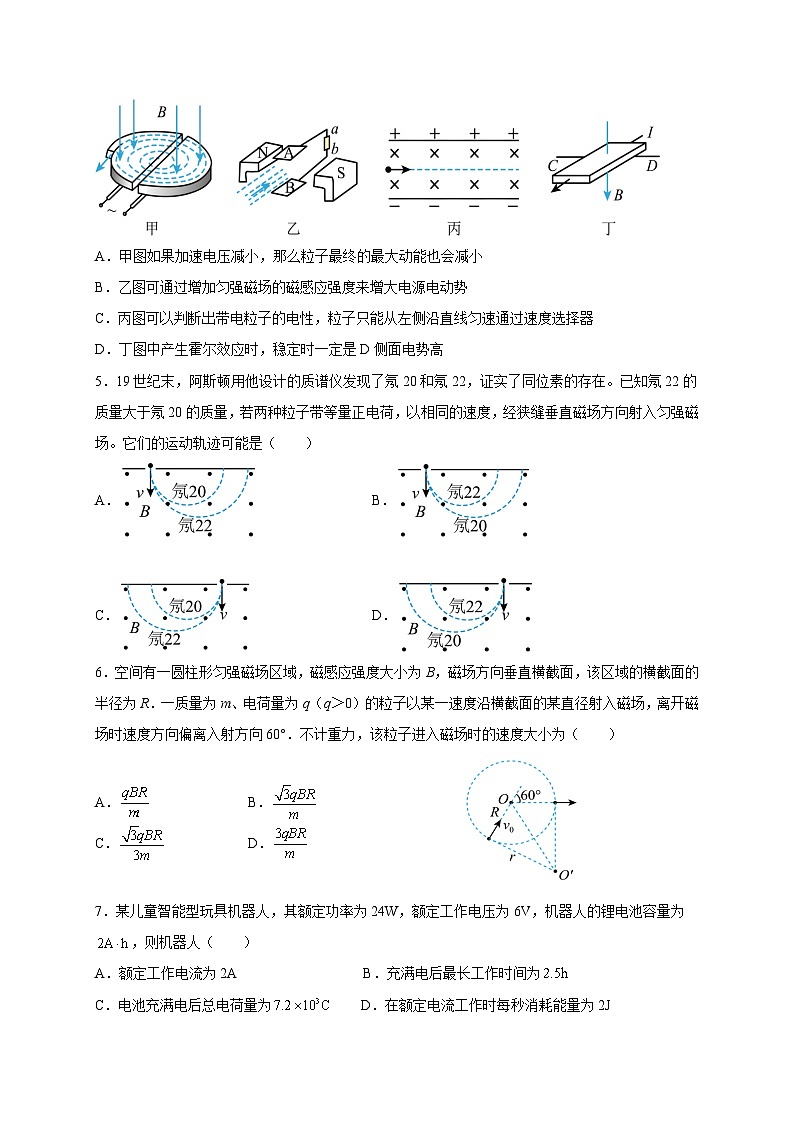

4．如图所示，甲是回旋加速器，乙是磁流体发电机，丙是速度选择器，丁是霍尔元件，下列说法正确的是（ ）

A．甲图如果加速电压减小，那么粒子最终的最大动能也会减小
B．乙图可通过增加匀强磁场的磁感应强度来增大电源电动势
C．丙图可以判断出带电粒子的电性，粒子只能从左侧沿直线匀速通过速度选择器
D．丁图中产生霍尔效应时，稳定时一定是D侧面电势高
5．19世纪末，阿斯顿用他设计的质谱仪发现了氖20和氖22，证实了同位素的存在。已知氖22的质量大于氖20的质量，若两种粒子带等量正电荷，以相同的速度，经狭缝垂直磁场方向射入匀强磁场。它们的运动轨迹可能是（ ）
A．B．
C．D．
6．空间有一圆柱形匀强磁场区域，磁感应强度大小为B，磁场方向垂直横截面，该区域的横截面的半径为R．一质量为m、电荷量为q（q＞0）的粒子以某一速度沿横截面的某直径射入磁场，离开磁场时速度方向偏离入射方向60°．不计重力，该粒子进入磁场时的速度大小为（ ）
A．B．
C．D．
7．某儿童智能型玩具机器人，其额定功率为24W，额定工作电压为6V，机器人的锂电池容量为，则机器人（ ）
A．额定工作电流为2A B．充满电后最长工作时间为
C．电池充满电后总电荷量为 D．在额定电流工作时每秒消耗能量为2J

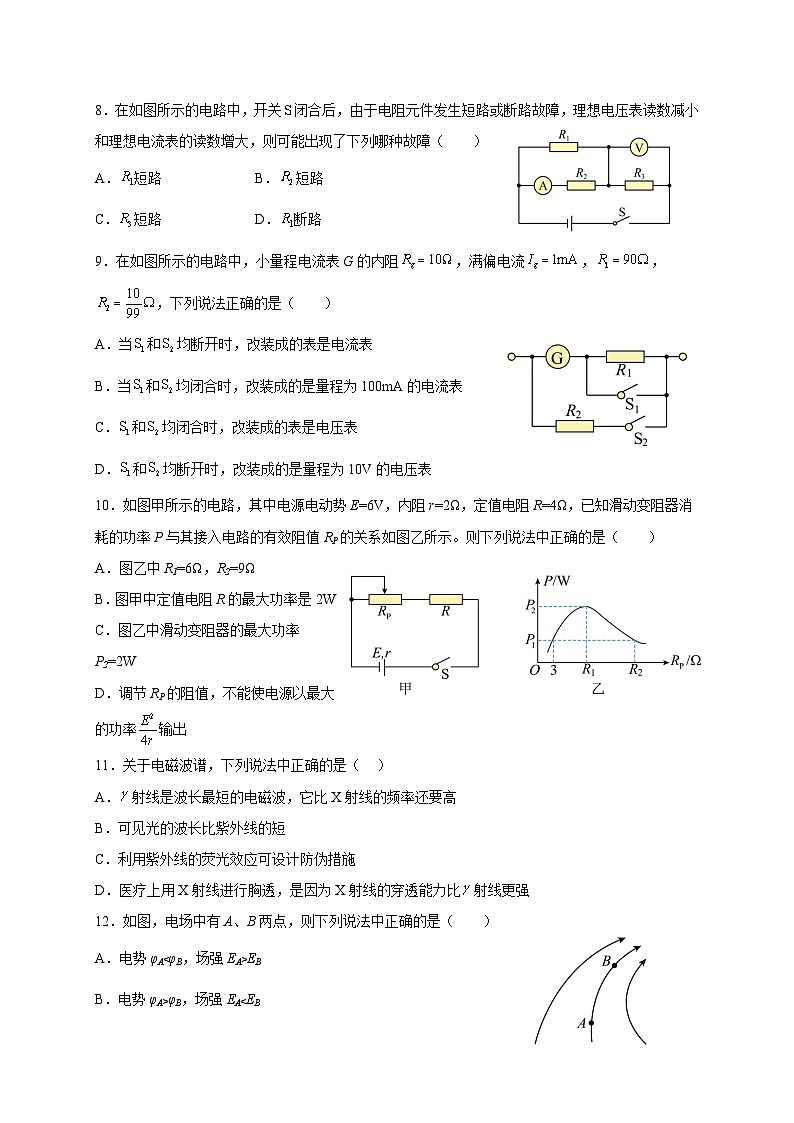

8．在如图所示的电路中，开关闭合后，由于电阻元件发生短路或断路故障，理想电压表读数减小和理想电流表的读数增大，则可能出现了下列哪种故障（ ）
A．短路B．短路
C．短路D．断路
9．在如图所示的电路中，小量程电流表G的内阻，满偏电流，，，下列说法正确的是（ ）
A．当和均断开时，改装成的表是电流表
B．当和均闭合时，改装成的是量程为100mA的电流表
C．和均闭合时，改装成的表是电压表
D．和均断开时，改装成的是量程为10V的电压表
10．如图甲所示的电路，其中电源电动势E=6V，内阻r=2Ω，定值电阻R=4Ω，已知滑动变阻器消耗的功率P与其接入电路的有效阻值RP的关系如图乙所示。则下列说法中正确的是（ ）
A．图乙中R1=6Ω，R2=9Ω
B．图甲中定值电阻R的最大功率是2W
C．图乙中滑动变阻器的最大功率P2=2W
D．调节RP的阻值，不能使电源以最大的功率输出
11．关于电磁波谱，下列说法中正确的是（ ）
A．射线是波长最短的电磁波，它比X射线的频率还要高
B．可见光的波长比紫外线的短
C．利用紫外线的荧光效应可设计防伪措施
D．医疗上用X射线进行胸透，是因为X射线的穿透能力比射线更强
12．如图，电场中有A、B两点，则下列说法中正确的是（ ）
A．电势φA﹤φB，场强EA﹥EB
B．电势φA﹥φB，场强EA﹤EB
C．将+q电荷从A点移到B点电场力做了负功
D．将-q电荷分别放在A、B两点，A处具有的较小的电势能
M
13．如图是一高温报警装置电路图，其中E是恒压电源，R1是定值电阻，R2是热敏电阻，报警器两端M、N之间接一电压表V，报警器的电阻可视为足够大．实验发现，温度升高，V的示数增大，当示数超过某一设定值时，报警器响起．下列说法正确的有（ ）
A．该热敏电阻的阻值随温度的升高而变大
B．该热敏电阻的阻值随温度的升高而变小
C．高温时流过R1的电流比低温时的大
N
D．高温时流过R1的电流比低温时的小
14．如图所示，正五边形线框ABCDE由五根相同的导体棒连接而成，固定于匀强磁场中，线框平面与磁感应强度方向垂直，线框顶点A、 C与直流电源两端相接。通电后导体棒AE受到的安培力大小为F，则以下表述正确的是（ ）
A．导体棒CD受到的安培力大小为F
B．导体棒BC受到的安培力大小为1.5F
C．ABC边框与CDEA边框受到的安培力相同
D．正五边形线框受到的安培力为0
二、填空与实验题（每空或每问2分，计30分）
15．如图所示，一单匝线圈从左侧进入磁场，在此过程中，穿过线圈的磁通量将 （选填“变大”或“变小”），线圈中产生的感应电流方向为 （选填“顺时针”或“逆时针”） ，若上述过程所经历的时间为0.5s，线圈中产生的感应电动势为2.0V，则穿过线圈的磁通量变化了 Wb．

第15题图 第16题图
16．（1）某实验小组使用多用电表测量电学中的物理量。
= 1 \* GB3 ①甲同学用实验室的多用电表进行某次测量时，指针在表盘的位置如图所示。若所选挡位为直流50mA挡，则示数为 mA；若所选挡位为“×10Ω”挡，则电阻为 Ω。
= 2 \* GB3 ②乙同学用该表正确测量了一个约150Ω的电阻后，需要继续测 量一个阻值约20Ω的电阻。在测量这个电阻之前，请选择以下必须的操作步骤，其合理的顺序是
（填字母代号）。
A．将红表笔和黑表笔短接 B．把选择开关旋转到“×100Ω”挡
C．把选择开关旋转到“×1Ω”挡 D．调节欧姆调零旋钮使表针指向欧姆零点
（2）在测量电源电动势和内电阻的实验中，有电压表V（量程为3V，内阻约3kΩ）；电流表A（量程为0.6A，内阻约为0.70Ω）；滑动变阻器R（10Ω，2A）。为了更准确地测出电源电动势和内阻设计了如图所示的电路图。
= 1 \* GB3 ①在实验中测得多组电压和电流值，得到如图所示的U-I图线，由图可得该电源电动势E= V，内阻r= Ω。（结果保留两位有效数字）
= 2 \* GB3 ②一位同学对以上实验进行了误差分析。其中正确的是 。
A．实验产生的系统误差，主要是由于电压表的分流作用
B．实验产生的系统误差，主要是由于电流表的分压作用
C．实验测出的电动势小于真实值
D．实验测出的内阻大于真实值
17．小印同学欲用伏安法测定一段阻值约为左右的金属导线的电阻率，步骤如下：
（1）用游标为20分度的卡尺测量其长度如图甲，由图可知其长度为 。
（2）用螺旋测微器测量其直径如图乙，由图可知其直径为 。
（3）现用伏安法较准确的测量这个金属导线的电阻，要求测量结果尽量准确，现备有以下器材：
A．电池组（，内阻） B．电流表（，内阻约）
C．电流表（，内阻约） D．电压表（，内阻）
E．电压表（，内阻） F．滑动变阻器（0~20，额定电流）
G．滑动变阻器（，额定电流） H．开关、导线
= 1 \* GB3 ①上述器材中电压表和电流表应选用的是 ；（填写各器材的字母代号）
= 2 \* GB3 ②实验电路应该采用电流表接法 ；（填“内”或“外”）为使通过待测金属导线的电流能在范围内改变，滑动变阻器采用的方法是式 （填“分压”或“限流”）；
= 3 \* GB3 ③在虚线框里画出测电阻的电路图。
三、计算题（共24分。其中第18题12分，第 19题12分。解答应写出必要的文字说明、方程式和必要的演算步骤，只写出最后答案的不能得分。有数值计算的题，答案中必须明确写出数值和单位。）
18．在倾角为的光滑导轨上，置一通有电流为 ，长为，质量为的导体棒，如图所示。（1）若外加匀强磁场方向沿竖直方向，为了使导体棒静止在光滑导轨上，磁场方向应该向上还是向下？并求此时磁感应强度的大小；
（2）若外加匀强磁场的方向可选择，为了使导体棒静止在光滑导轨上，求外加匀强磁场的磁感应强度的最小值。
第18题图
19．如图所示，一质量为m、电荷量为q的带正电微粒，从静止开始经电压为的电场加速后，从两平行金属板的中间水平进入偏转电场中，微粒从金属板边缘射出电场时的偏转角，并接着进入一个方向垂直纸面向里、宽度为D的匀强磁场区域。微粒重力忽略不计。求：
（1）判断U1电场的方向，并求解带电微粒进入偏转电场时的速率；
（2）带电粒子离开偏转电场时的速率；
（3）为使带电微粒不会由磁场右边射出，该匀强磁场的磁感应强度B至少多大？
第19题图高二物理参考答案 WB2024-01
一、选择题 10x3+4x4=46分 。单选10x3=30，多选4x4=16，(选不选给2分)
二、填空与实验题 15x2=30 分
15. 变大 逆时针 1

16． 24.0 （或160） CAD 1.5 1.0 AC
17. （4.699-4.701均合理） CD 外 分压
三、计算题 （24分）
18．（1）向上；；（2）
19．（1）水平向右 ； （2）； （3）
题号
1
2
3
4
5
6
7
8
答案
D
B
D
B
C
B
C
D
题号
9
10
11
12
13
14

答案
B
D
AC
BD
AD
AB
