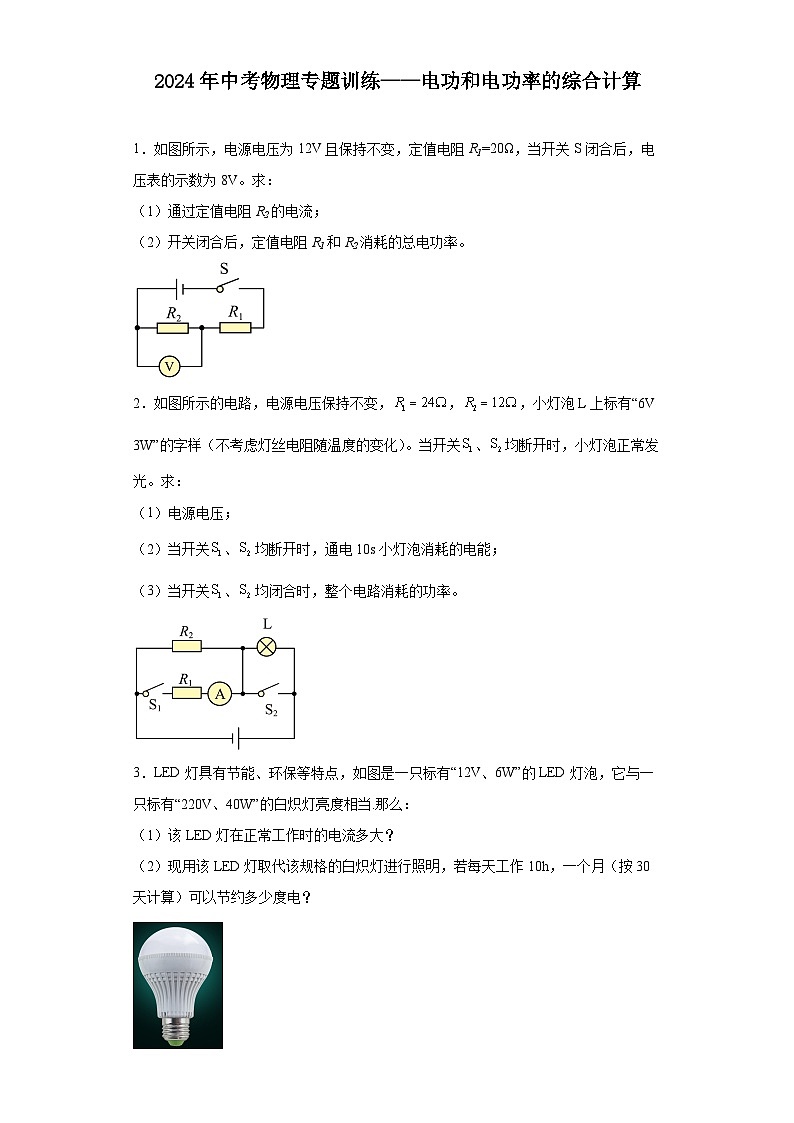

2024年中考物理专题训练——电功和电功率的综合计算（含答案）

这是一份2024年中考物理专题训练——电功和电功率的综合计算（含答案），共6页。
1．如图所示，电源电压为12V且保持不变，定值电阻R1=20Ω，当开关S闭合后，电压表的示数为8V。求：
（1）通过定值电阻R2的电流；
（2）开关闭合后，定值电阻R1和R2消耗的总电功率。
2．如图所示的电路，电源电压保持不变，，，小灯泡L上标有“6V 3W”的字样（不考虑灯丝电阻随温度的变化）。当开关、均断开时，小灯泡正常发光。求：
（1）电源电压；
（2）当开关、均断开时，通电10s小灯泡消耗的电能；
（3）当开关、均闭合时，整个电路消耗的功率。
3．LED灯具有节能、环保等特点，如图是一只标有“12V、6W”的LED灯泡，它与一只标有“220V、40W”的白炽灯亮度相当.那么：
（1）该LED灯在正常工作时的电流多大？
（2）现用该LED灯取代该规格的白炽灯进行照明，若每天工作10h，一个月（按30天计算）可以节约多少度电？

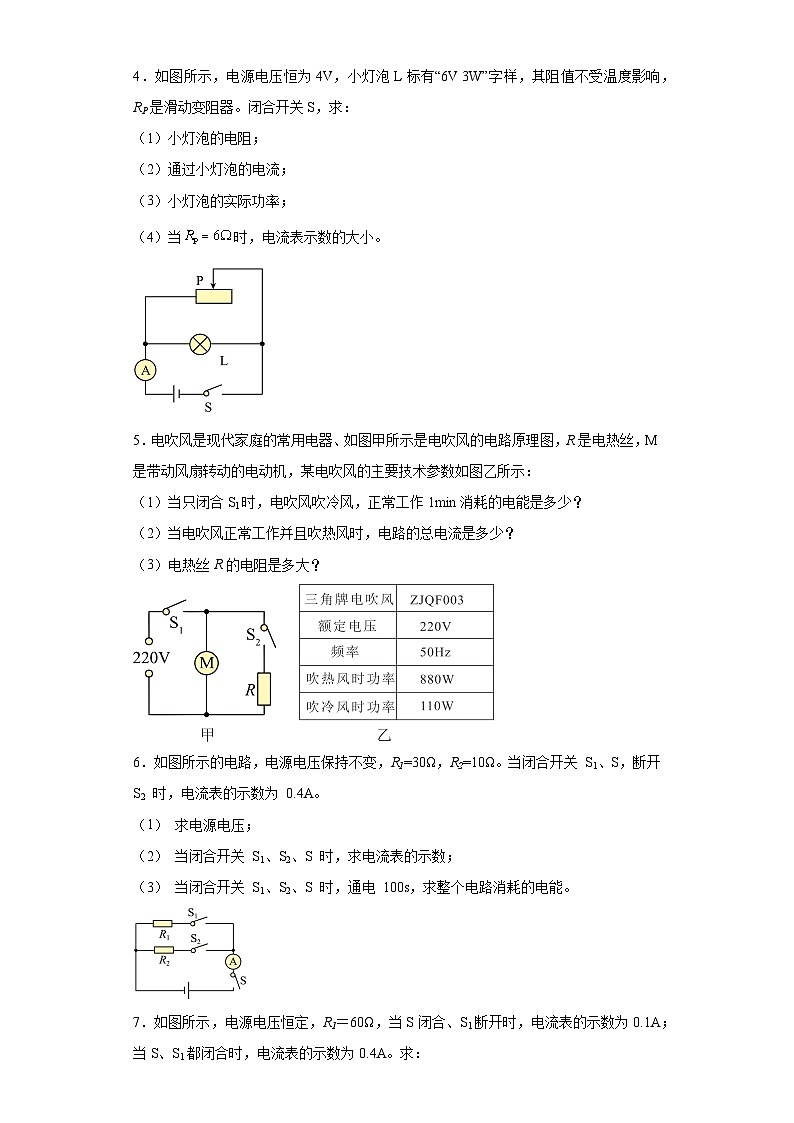

4．如图所示，电源电压恒为4V，小灯泡L标有“6V 3W”字样，其阻值不受温度影响，RP是滑动变阻器。闭合开关S，求：
（1）小灯泡的电阻；
（2）通过小灯泡的电流；
（3）小灯泡的实际功率；
（4）当时，电流表示数的大小。
5．电吹风是现代家庭的常用电器、如图甲所示是电吹风的电路原理图，R是电热丝，M是带动风扇转动的电动机，某电吹风的主要技术参数如图乙所示：
（1）当只闭合S1时，电吹风吹冷风，正常工作1min消耗的电能是多少？
（2）当电吹风正常工作并且吹热风时，电路的总电流是多少？
（3）电热丝R的电阻是多大？
6．如图所示的电路，电源电压保持不变，R1=30Ω，R2=10Ω。当闭合开关 S1、S，断开 S2 时，电流表的示数为 0.4A。
（1） 求电源电压；
（2） 当闭合开关 S1、S2、S 时，求电流表的示数；
（3） 当闭合开关 S1、S2、S 时，通电 100s，求整个电路消耗的电能。

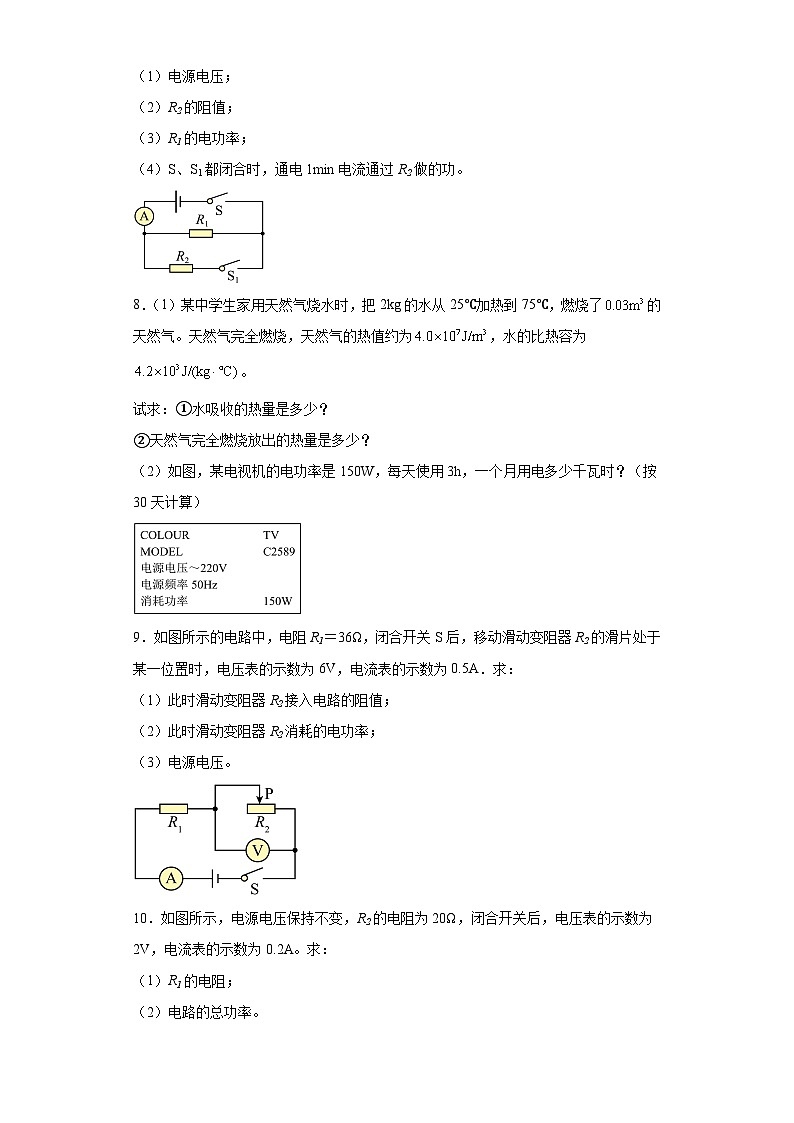

7．如图所示，电源电压恒定，R1＝60Ω，当S闭合、S1断开时，电流表的示数为0.1A；当S、S1都闭合时，电流表的示数为0.4A。求：
（1）电源电压；
（2）R2的阻值；
（3）R1的电功率；
（4）S、S1都闭合时，通电1min电流通过R2做的功。
8．（1）某中学生家用天然气烧水时，把2kg的水从25℃加热到75℃，燃烧了的天然气。天然气完全燃烧，天然气的热值约为，水的比热容为。
试求：①水吸收的热量是多少？
②天然气完全燃烧放出的热量是多少？
（2）如图，某电视机的电功率是150W，每天使用3h，一个月用电多少千瓦时？（按30天计算）
9．如图所示的电路中，电阻R1＝36Ω，闭合开关S后，移动滑动变阻器R2的滑片处于某一位置时，电压表的示数为6V，电流表的示数为0.5A．求：
（1）此时滑动变阻器R2接入电路的阻值；
（2）此时滑动变阻器R2消耗的电功率；
（3）电源电压。
10．如图所示，电源电压保持不变，R2的电阻为20Ω，闭合开关后，电压表的示数为2V，电流表的示数为0.2A。求：
（1）R1的电阻；
（2）电路的总功率。
11．如图所示的电路，电源电压保持4.5V不变，开关S1闭合。当开关S2断开时，电流表的示数为0.5A；当开关S2闭合时，电流表的示数为0.9A，此时小灯泡L正常发光。求：
（1）定值电阻R的阻值；
（2）小灯泡L正常发光时的电阻；
（3）小灯泡L的额定功率。
12．如图所示电路，电阻R的阻值为5Ω，闭合开关S后，电流表的示数为0.4A，已知小灯泡灯丝电阻为10Ω。求：
（1）通过小灯泡的电流；
（2）小灯泡的实际功率。
13．某灯的额定电压为6V，它的电流随电压变化关系的图像如图所示。将该灯与的电阻串联后接在电压恒为U的电源两端，该灯正常发光。求：
（1）电源电压和灯的额定功率；
（2）工作1min消耗的电能。
14．如图所示，电源电压为8V，电阻，R为滑动变阻器，规格为“30Ω 2A”。
（1）当S、闭合，断开，且P位于滑动变阻器的b点时，求电流表的示数；
（2）小灯泡的额定电压为6V，图乙是小灯泡电流随电压变化的图像。当S、闭合，断开时，调节变阻器的滑片，使电流表示数为0.4A。求：1min内变阻器R消耗的电能。
（3）要使电路中的总功率最小，请指出开关S、、开闭情况和滑片P的位置，并求此时电路的最小功率。
15．现在很多家用电器都有待机功能，可以通过遥控器开机、关机，而不必断开电源，全用电器在待机状态下也要消耗电能，下表是小明同学查阅的电视机的有关数据。
（1）待机时，通过电视机的电流是多少？
（2）如果在不使用电视机时，能及时断开电源，每个月（按30天计）可节约多少电能？
家用电器
电视机
待机功率P/kW
0.0088
每天累计待机时间t/h
15
参考答案：
1．（1）0.2A；（2）2.4W
2．（1）；（2）；（3）
3．（1）0.5A；（2）10.2
4．（1）12Ω；（2）0.33A；（3）1.33W；（4）1A
5．（1）6600J；（2）4A；（3）62.9Ω
6．（1）12V；（2）1.6A；（3）1920J。
7．（1）6V；（2）20Ω；（3）0.6W；（4）108J
8．①；②；（2）
9．（1）；（2）3W；（3）24V
10．（1）10Ω；（2）1.2W
11．（1）9Ω；（2）11.25Ω；（3）1.8W
12．（1）0.2A；（2）0.4W
13．（1）21V，3W；（2）450J
14．（1）0.16A；（2）120J；（3）滑片P处于滑动变阻器最大阻值处，S、闭合，断开，最小功率为1.28W
15．（1）0.04A；（2）3.96kW·h
