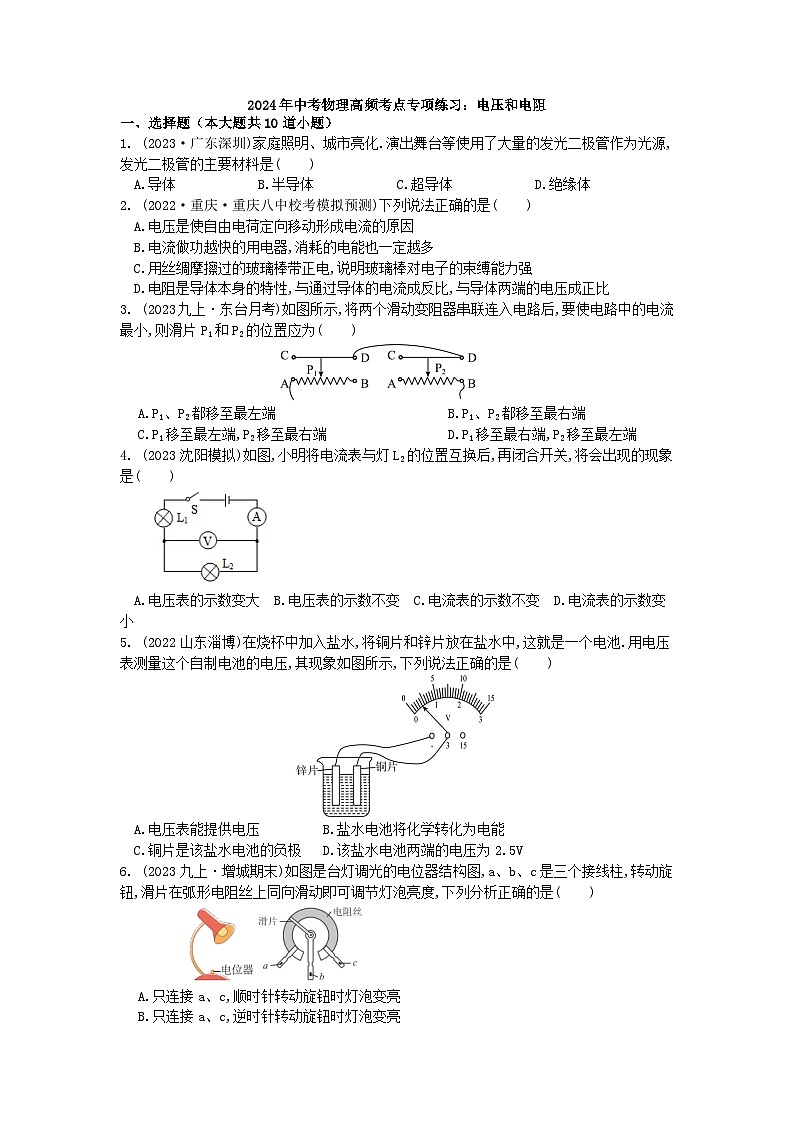

2024年中考物理高频考点专项练习：电压和电阻

这是一份2024年中考物理高频考点专项练习：电压和电阻，共6页。试卷主要包含了选择题，多选题，填空题，实验题，作图题，综合题等内容，欢迎下载使用。
1. (2023·广东深圳)家庭照明、城市亮化.演出舞台等使用了大量的发光二极管作为光源,发光二极管的主要材料是( )
A.导体B.半导体C.超导体D.绝缘体
2. (2022·重庆·重庆八中校考模拟预测)下列说法正确的是( )
A.电压是使自由电荷定向移动形成电流的原因
B.电流做功越快的用电器,消耗的电能也一定越多
C.用丝绸摩擦过的玻璃棒带正电,说明玻璃棒对电子的束缚能力强
D.电阻是导体本身的特性,与通过导体的电流成反比,与导体两端的电压成正比
3. (2023九上·东台月考)如图所示,将两个滑动变阻器串联连入电路后,要使电路中的电流最小,则滑片P1和P2的位置应为( )
A.P1、P2都移至最左端B.P1、P2都移至最右端
C.P1移至最左端,P2移至最右端D.P1移至最右端,P2移至最左端
4. (2023沈阳模拟)如图,小明将电流表与灯L2的位置互换后,再闭合开关,将会出现的现象是( )
A.电压表的示数变大 B.电压表的示数不变 C.电流表的示数不变 D.电流表的示数变小
5. (2022山东淄博)在烧杯中加入盐水,将铜片和锌片放在盐水中,这就是一个电池.用电压表测量这个自制电池的电压,其现象如图所示,下列说法正确的是( )

A.电压表能提供电压 B.盐水电池将化学转化为电能
C.铜片是该盐水电池的负极 D.该盐水电池两端的电压为2.5V
6. (2023九上·增城期末)如图是台灯调光的电位器结构图,a、b、c是三个接线柱,转动旋钮,滑片在弧形电阻丝上同向滑动即可调节灯泡亮度,下列分析正确的是( )

A.只连接a、c,顺时针转动旋钮时灯泡变亮
B.只连接a、c,逆时针转动旋钮时灯泡变亮
C.只连接b、c,顺时针转动旋钮时灯泡变亮
D.只连接b、c,逆时针转动旋钮时灯泡变亮
7. (2023株洲模拟)在如图中,导体A、B由同种材料做成,A、B等长,但A比B的横截面积大,当开关S闭合后,下列叙述正确的是( )
A.导体A与导体B并联
B.通过导体A的电流等于通过导体B的电流
C.导体A的电阻大于导体B的电阻
D.导体A两端的电压大于导体B两端的电压
8. (2023•达州)在探究串联电路电压特点时,某同学设计的电路如图所示。对于下列实验过程中出现的现象及分析正确的是( )
A.开关闭合后,如果灯泡L2不亮、L1亮,一定是L2灯丝断了
B.如果只有灯泡L1开路,则开关闭合后电压表示数一定为零
C.如果只有灯泡L2开路,则开关闭合后电压表示数一定为零
D.开关闭合后,如果电压表示数为零,灯泡L2一定不发光
9. (2023·青海)如图所示,电源电压保持不变,关于电路的工作情况,下列说法中正确的是( )

A.同时闭合两个开关,通过两只灯泡的电流一定相同
B.若电压表和电流表的位置对调,闭合S1、S2后,则两表都被烧坏
C.若先闭合S1,再闭合S2,电压表示数不变,电流表的示数变大
D.若灯L1被短路,闭合S1、S2后,灯L1不亮,灯L2亮,电流表损坏
10. (2023·广东·红岭中学)智能安防已经进入百姓家里,在实体店体验房间里,出门时,在智能锁里设置外出模式相当于开关S闭合.如果红外线传感器(相当于闭合S1)探测到人,窗户传感器(相当于闭合S2)探测到窗户的打开或烟雾传感器(相当于闭合S3)探测到烟雾,相应的开关都会闭合.这时屋内的警报电铃会响起,同时视频监控拍摄图象给屋主发送报警信息.报警铃和监控器的额定电压都是220V.下列模拟安防电路符合以上描述的是( )
A. B. C. D.
二、多选题（本大题共2道小题）
11. (2023秋·广西柳州)在如图所示的电路中,闭合开关S后,灯泡L1不亮,L2亮,电压表无示数。假设电路中仅有一处故障,其故障可能是( )
A.L1短路B.L2短路C.L1断路D.电压表短路
12. (2022辽宁大连)如图所示的电路中,电源电压保持不变,R1为滑动变阻器,R2为定值电阻.闭合开关S后,滑片从最左端向右移动到中点的过程中,下列说法正确的是( )

A.电流表A1的示数变大,电流表A2的示数变大
B.电压表V的示数不变,电流表A2的示数不变
C.电压表V的示数与电流表A1的示数的比值变小
D.电压表V的示数与电流表A2的示数的乘积变小
三、填空题（本大题共6道小题）
13. (2023秋·山东济宁)导体两端的电压为3伏时,通过它的电流为0.3安,则导体的电阻为___________欧。若导体两端的电压改为6伏时,导体的电阻将___________(选填“变大”、“变小”或“不变”)。
14. (2022秋·山东济南·九年级统考期中)实验室的滑动变阻器通过滑片改变接入电路中电阻丝的_______来改变连入电路的电阻值;如图所示的电阻箱的示数为________Ω。
15. (2023•河池)如图所示,用A、B两个金属夹子夹住一段铅笔芯,当闭合开关后,小灯泡亮,说明铅笔芯是 ;固定夹子A,左右移动夹子B,小灯泡的亮度会随着变化,说明铅笔芯电阻大小跟 有关。
16. (2023•云南)科技改变生活,大多数科技产品需要有半导体芯片的支持才能发展,目前领先全球的是5nm工艺芯片技术,5nm＝ m.利用半导体材料可以制作发光二极管,简称LED.电流由正极经过LED流向负极时,LED发光;反之,电流不能从负极流向正极,LED不发光,这说明发光二极管具有 导电性。
17. (2023·广东)如图所示,在探究串联电路的电压关系实验时,小明先用电压表测量了电阻R1两端的电压为1V,然后保持电压表接A点不动,将接B点的那一段导线改接到电路中的C点,电压表示数为3V.已知R1=5Ω,则电阻R2两端的电压为_____V,通过R2的电流为_____A.如果他保持电压表接B点不动,将电压表接A点的那一段导线改接到电路中的C点,这种接法是错误的,理由是_____.
18. (2023•滨州)某些物质在很低的温度时,电阻就变成了0,这就是超导现象。如果把超导现象应用于实际,电烤箱的电阻丝 (选填“能”或“不能”)采用超导材料。2023年5月14日,苏州、武汉两地遭遇龙卷风袭击,如图所示,由于龙卷风核心处气流流速大,压强 ,把地面的物体抛到空中,造成了多人遇难,数百人受伤。
四、实验题（本大题共2道小题）
19. (2023•凉山州)如图所示,是探究影响导体电阻大小因素的实验装置图,实验中分别把a、b、c、d四根导线接入电路,其中导线a、b、d长度相同,a、b、c粗细相同,b、d粗细不同。
(1)该实验是通过观察电流表的示数来间接比较导线电阻的大小,这种科学研究问题的方法是 法。
(2)选用 两根导线分别接入电路中进行实验,是为了探究电阻大小跟导体的长度有关。
(3)选用a、b两根导线分别接入电路中进行实验,是为了探究电阻大小跟导体的 有关。
(4)选用 两根导线分别接入电路中进行实验,是为了探究电阻大小跟导体的横截面积有关。
20. (2023·广东封开)在探究影响导体电阻大小的因素时,小明作出了如下猜想:
导体的电阻可能与①导体的长度有关、②导体的横截面积有关、③导体的材料有关.
实验室提供了4根电阻丝,其规格、材料如下表所示.

(1)按照图所示“探究影响导体电阻大小因素”的实验电路,在M、N之间分别接上不同的导体,则通过观察_____________________来比较导体电阻的大小.

(2)为了验证上述猜想①,应该选用编号_______两根电阻丝分别接入电路进行实验.
(3)分别将A和D两电阻丝接入上图电路中M、N两点间,电流表示数不相同,由此,初步得到的结论是:当长度和横截面积相同时,导体电阻跟__________有关.
(4)要进一步研究导体材料的导电性能,就需要测量导体的电阻,小明的实验方案和操作过程均正确,两表的连接和示数如图所示.但通过观察发现电流表指针偏转过小,这样会导致实验误差_________,解决这一问题的措施是___________________.
五、作图题（本大题共2道小题）
21. (2023九上·佛山月考)如图的电路,有两根导线尚未连接,请用笔画线代替导线补上,要求电压表能测量灯泡两端的电压,滑动变阻器能调节灯泡的亮度。
22. (2023•贵州)如图所示实物电路,请用笔画线代替导线按要求完成电路连接。要求:灯L1、L2串联,电压表只测量L1两端的电压,不考虑电压表量程的选择,导线不交叉。
六、综合题（本大题共2道小题）
23. (2023秋·广东惠州·九年级广东惠阳高级中学初中部校考期中)如图所示,电路中定值电阻R1和R2并联在电压为6V的电源上,当开关S闭合时,电流表A1的示数为0.6A,电流表A2的示数为0.2A。求:
(1)定值电阻R1的大小;
(2)电路中的总电流I总;
(3)电路消耗的总功率。
24. (2022·天津·统考中考真题)小明利用图甲所示电路研究“电流与电压关系”时,闭合开关S,滑动变阻器的滑片从右端移动到左端的整个过程中,定值电阻的U-I关系图像如图所示。其中U0、Um、I0均为已知量,电源电压不变。请解答如下问题:
(1)写出电源电压值;
(2)在图乙所示的坐标系中,画出滑片整个移动过程中滑动变阻器的U-I关系图像,并标出端点的坐标;
(3)滑片移动过程中,当电压表V1示数由U1变为U2时,电流表示数增加了ΔI,请你推导出定值电阻的电功率变化量ΔP的数学表达式(用U1、U2和ΔI表示)。
