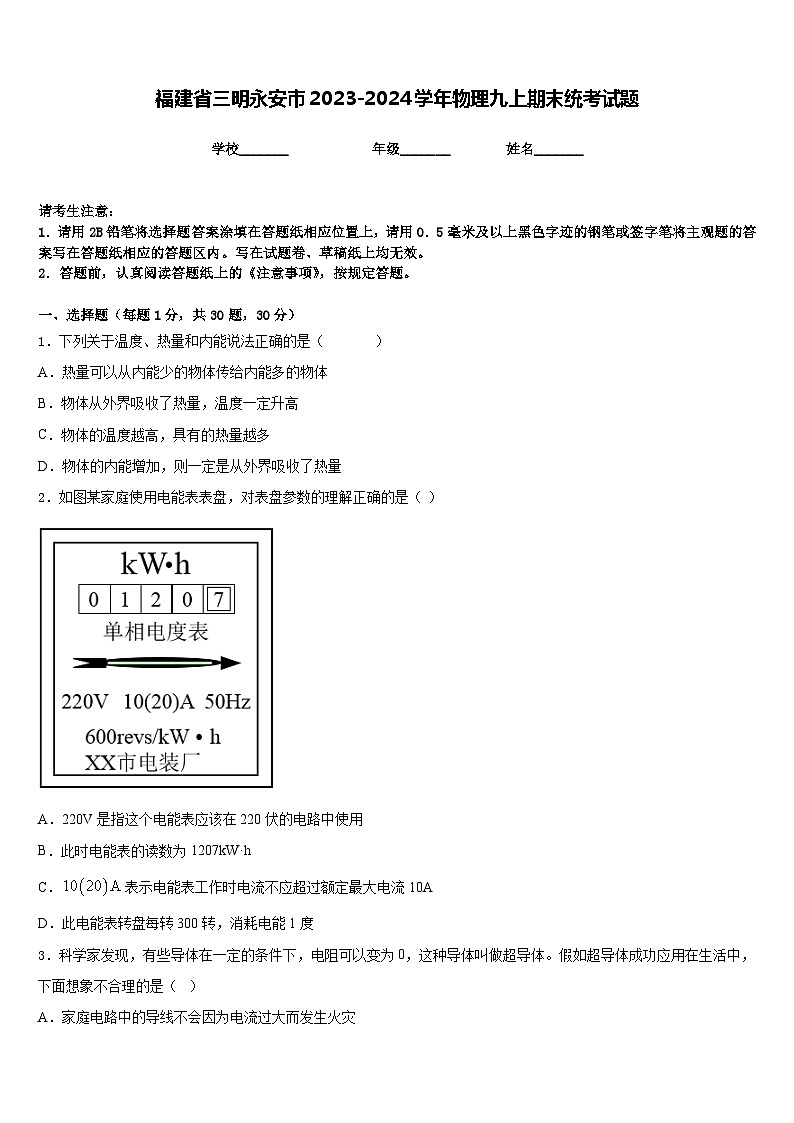

福建省三明永安市2023-2024学年物理九上期末统考试题含答案

这是一份福建省三明永安市2023-2024学年物理九上期末统考试题含答案，共8页。试卷主要包含了下列不符合安全用电要求的是等内容，欢迎下载使用。
学校_______ 年级_______ 姓名_______
请考生注意：
1．请用2B铅笔将选择题答案涂填在答题纸相应位置上，请用0．5毫米及以上黑色字迹的钢笔或签字笔将主观题的答案写在答题纸相应的答题区内。写在试题卷、草稿纸上均无效。
2．答题前，认真阅读答题纸上的《注意事项》，按规定答题。
一、选择题（每题1分，共30题，30分）
1．下列关于温度、热量和内能说法正确的是（ ）
A．热量可以从内能少的物体传给内能多的物体
B．物体从外界吸收了热量，温度一定升高
C．物体的温度越高，具有的热量越多
D．物体的内能增加，则一定是从外界吸收了热量
2．如图某家庭使用电能表表盘，对表盘参数的理解正确的是（ ）
A．220V是指这个电能表应该在220伏的电路中使用
B．此时电能表的读数为1207kW·h
C．表示电能表工作时电流不应超过额定最大电流10A
D．此电能表转盘每转300转，消耗电能1度

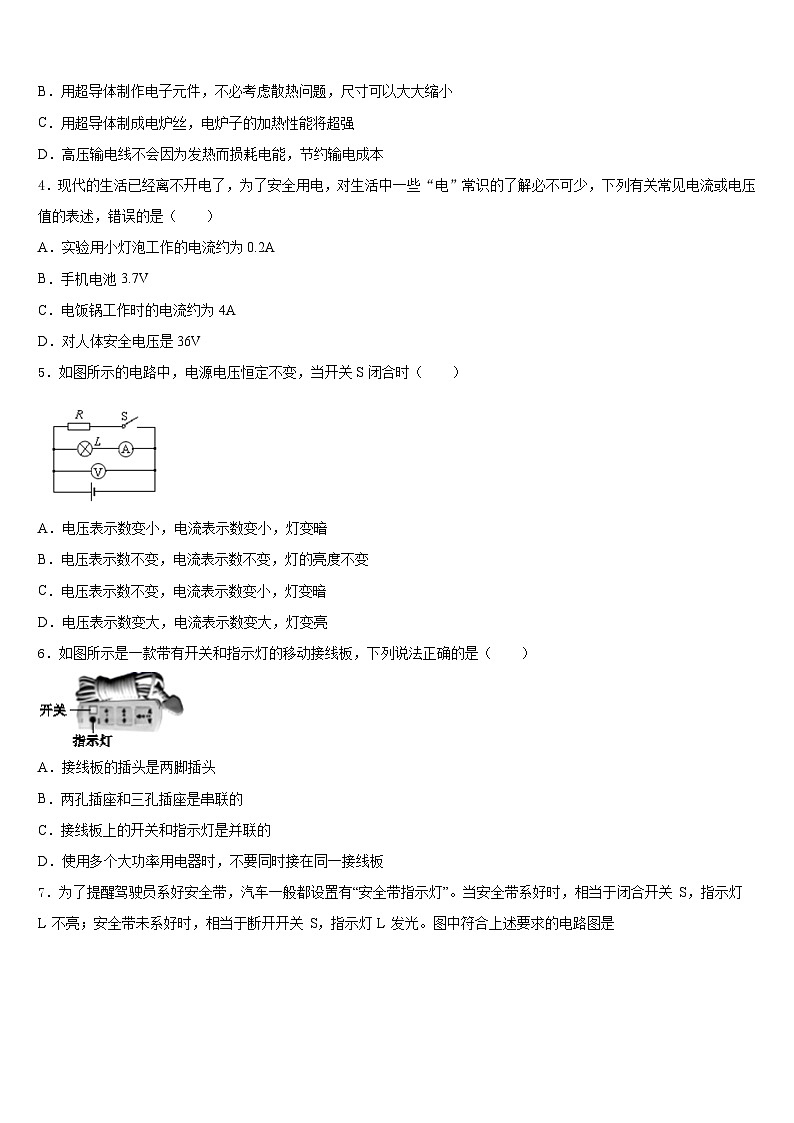

3．科学家发现，有些导体在一定的条件下，电阻可以变为0，这种导体叫做超导体。假如超导体成功应用在生活中，下面想象不合理的是（ ）
A．家庭电路中的导线不会因为电流过大而发生火灾
B．用超导体制作电子元件，不必考虑散热问题，尺寸可以大大缩小
C．用超导体制成电炉丝，电炉子的加热性能将超强
D．高压输电线不会因为发热而损耗电能，节约输电成本
4．现代的生活已经离不开电了，为了安全用电，对生活中一些“电”常识的了解必不可少，下列有关常见电流或电压值的表述，错误的是（ ）
A．实验用小灯泡工作的电流约为0.2A
B．手机电池3.7V
C．电饭锅工作时的电流约为4A
D．对人体安全电压是36V
5．如图所示的电路中，电源电压恒定不变，当开关S闭合时（ ）
A．电压表示数变小，电流表示数变小，灯变暗
B．电压表示数不变，电流表示数不变，灯的亮度不变
C．电压表示数不变，电流表示数变小，灯变暗
D．电压表示数变大，电流表示数变大，灯变亮
6．如图所示是一款带有开关和指示灯的移动接线板，下列说法正确的是（ ）
A．接线板的插头是两脚插头
B．两孔插座和三孔插座是串联的
C．接线板上的开关和指示灯是并联的
D．使用多个大功率用电器时，不要同时接在同一接线板

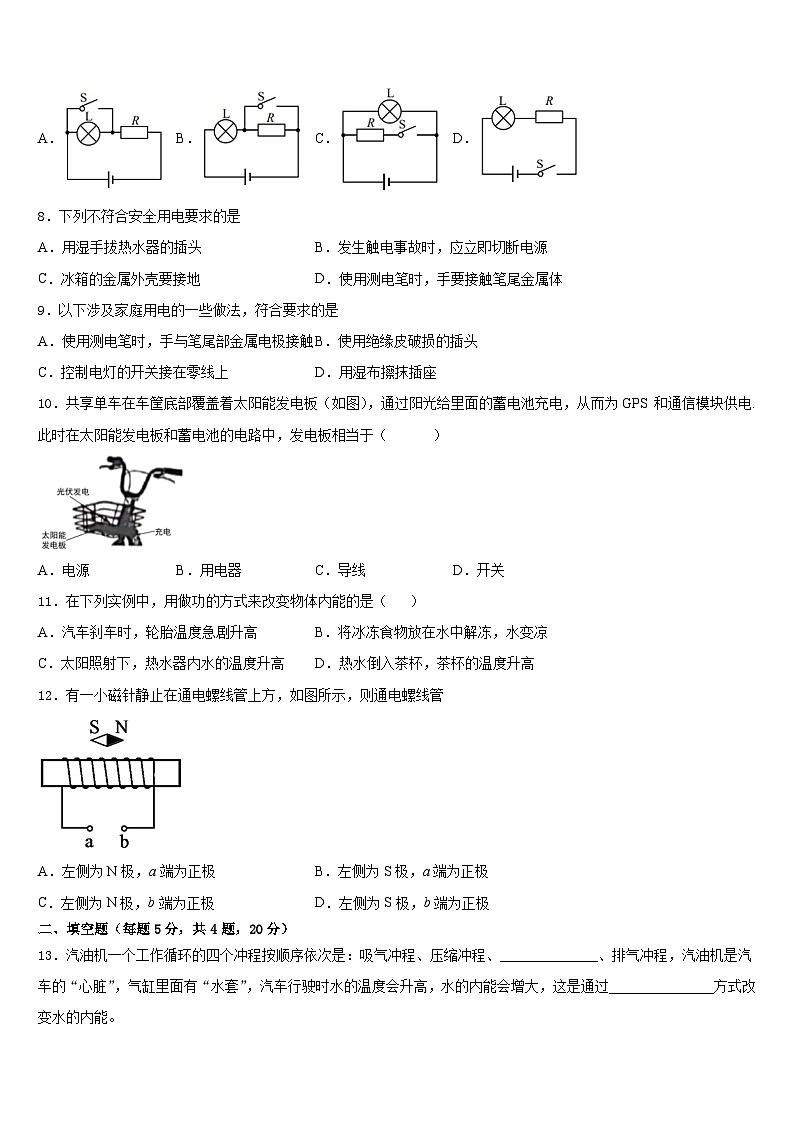

7．为了提醒驾驶员系好安全带，汽车一般都设置有“安全带指示灯”。当安全带系好时，相当于闭合开关 S，指示灯 L 不亮；安全带未系好时，相当于断开开关 S，指示灯L 发光。图中符合上述要求的电路图是
A．B．C．D．
8．下列不符合安全用电要求的是
A．用湿手拔热水器的插头B．发生触电事故时，应立即切断电源
C．冰箱的金属外壳要接地D．使用测电笔时，手要接触笔尾金属体
9．以下涉及家庭用电的一些做法，符合要求的是
A．使用测电笔时，手与笔尾部金属电极接触B．使用绝缘皮破损的插头
C．控制电灯的开关接在零线上D．用湿布擦抹插座
10．共享单车在车筐底部覆盖着太阳能发电板（如图），通过阳光给里面的蓄电池充电，从而为GPS 和通信模块供电. 此时在太阳能发电板和蓄电池的电路中，发电板相当于（ ）
A．电源B．用电器C．导线D．开关
11．在下列实例中，用做功的方式来改变物体内能的是（ ）
A．汽车刹车时，轮胎温度急剧升高B．将冰冻食物放在水中解冻，水变凉
C．太阳照射下，热水器内水的温度升高D．热水倒入茶杯，茶杯的温度升高
12．有一小磁针静止在通电螺线管上方，如图所示，则通电螺线管
A．左侧为N极，a端为正极B．左侧为S极，a端为正极
C．左侧为N极，b端为正极D．左侧为S极，b端为正极
二、填空题（每题5分，共4题，20分）
13．汽油机一个工作循环的四个冲程按顺序依次是：吸气冲程、压缩冲程、______________、排气冲程，汽油机是汽车的“心脏”，气缸里面有“水套”，汽车行驶时水的温度会升高，水的内能会增大，这是通过_______________方式改变水的内能。
14．如图甲所示，电源电压恒定，R0为定值电阻，将滑动变阻器的滑片从a端滑到b端的过程中，电压表示数U与电流表示数I间的关系图像如图乙所示。电路中滑动变阻器R的最大阻值______Ω；电源电压为______V。当滑片滑到滑动变阻器的a端时，电阻R0消耗的功率为_________W；滑片从a端滑到b端的过程中，滑动变阻器最大电功率为______W。
15．如图所示，已知灯L处发生了断路或短路故障.在不拆开电路的情况下，利用一个电压表可快速对该故障进行判断.具体做法是:将开关断开，把电压表接在A、B两点间，如果电压表有示数，则灯L_____路;如果电压表无示数，则灯L_______路.
16．两液体的温度随时间变化的图象如图所示．如果要你从甲、乙两液体中选择汽车的冷却液，应选择_____液体，理由是：_____．
三、实验题（共12分）
17．（4分）用如图所示的实验装置探究“通电导体放出的热量跟什么因素有关”。
(1)实验中通过观察____________________来比较电流产生的热量的多少。
(2)为了便于比较两种电阻丝通过电流后产生热量的多少，甲、乙两瓶中要装入质量和初温相同的______种液体。通常为了在较短的时间内达到明显的实验效果，选用煤油而不用水，主要是由于煤油的_________较小。
(3)图中甲乙电阻丝组成的是________联的电路，是为了控制电流和通电时间相同时，探究通电导体放出的热量跟__________的关系。
18．（4分）小和在探究“电流产生的热量与哪些因素有关”的实验中，设计了如图所示的装置。他选取两个相同的玻璃瓶，装入相同质量的煤油并插上温度计。这样设计的好处是：________。除了图中所示器材外，小和还需要准备一个_______。为了探究电流产生的热量与电流大小的关系，闭合开关，调节滑动变阻器使电流为I1，每隔1min记录一次温度计的示数。他接下来的操作应该是：__________。
19．（4分）实验小组进行了“测定额定电压是2.5V的小灯泡功率”的实验：
（1）实验记录与计算如下表：
根据他们观察的现象和记录的实验数据分析，你可得出什么结论（请说出两点）：
①小灯泡的额定功率是_____W；
②_______________。
（2）他们还注意到，这个实验记录也可以用来计算小灯泡灯丝的电阻，并发现灯丝的电阻值随电压升高而增大，同学们想：导体的电阻不是与电压、电流无关吗？怎么会有这样的结论呢？请你给他们作出合理的解释：__________。
（3）在下图中用笔画线代替导线完成该实验的电路连接；（请正确选择电表量程）
（_____）
四、作图题（共16分）
20．（8分）某地下通道有东西两个入口，入口处各装有一个声控延时开关S1、S2。无论行人从哪一侧进入通道，发出的声音会使其入口处的开关自动闭合一段时间，通道内的灯泡即会提供照明，方便行人顺利通行。请在图中用笔画线代替导线完成其电路连接。
（____）
21．（8分）近年来，我市新增了不少新能源公交车，在公交车后门的两侧扶手上，各装有一个按钮（相当于一个开关），想要下车的乘客只要按下任何一个按钮，装在驾驶台上的指示灯都会发光，提醒司机有乘客需要下车．请设计一个符合要求的电路图．（已画出指示灯和电源，如图所示）
五、计算题（共22分）
22．（10分）如图所示，将标有“2.5V 0.625W”字样的小灯泡接入电源电压4.5V（电压保持不变）电路中，为调节灯泡亮度，在电路中串联一个滑动变阻器，两个电压表的量程都是3V。
（1）移动滑动变阻器滑片，使小灯泡正常发光，灯泡正常发光时的电阻是多大？
（2）在小灯泡正常发光的情况下，通电5分钟，滑动变阻器消耗的电能是多少？
（3）为保证两个电压表两端的电压不超过3V，小灯泡两端的电压不超过额定电压的情况下，滑动变阻器允许的取值范围是多少？（假定灯丝电阻保持不变）
23．（12分）热熔胶在室温下为固体，加热到一定程度时变为较强黏性的液体，冷却后，将物体牢牢地粘在一起，如图甲是热熔胶枪的外形，其内部有2只相同的PTC加热元件，电路如图乙．单只PTC元件的电阻与温度的变化如图丙所示，扣动扳机能使固体胶条向前挤压，联动开关S同时倒向A、B，枪门冒出胶液，松开扳机，S同时倒向B、C．
（1）松开扳机时为预热状态，当温度为80℃时，电路中的电流是多少？
（2）当温度为180℃时，胶液有最佳黏性，已知一根胶条的质量为50g，若熔化1kg胶需要吸收6.0×J热量，试计算：在正常情况下使用完一根胶条至少要多长时间？
（3）试根据PTC特性定性分析该装置能使温度稳定在180℃的道理．
参考答案
一、选择题（每题1分，共30题，30分）
1、A
2、A
3、C
4、D
5、B
6、D
7、A
8、A
9、A
10、A
11、A
12、C
二、填空题（每题5分，共4题，20分）
13、做功冲程 热传递
14、20 12 1.6 3.6
15、短 断
16、乙 升高相同的温度，乙吸收的热量比甲多，制冷效果更好
三、实验题（共12分）
17、温度计示数变化 同 比热容 串 电阻
18、可以同时探究电流产生的热量与电流与电阻的关系； 计时器； 调节滑动变阻器改变电流，重复以上操作。
19、0.75 灯的实际功率越大，灯越亮（电压升高，功率增大）等 灯丝的电阻与温度有关
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、（1）10Ω（2）150J（3）8Ω～20Ω
23、（1）0.125A（2）375s（3）见解析
电压U/V
1.5
2.0
2.5
电流I/A
0.21
0.25
0.30
功率P/W
0.33
0.52
灯泡发光情况
灯丝暗红
微弱发光
正常发光
