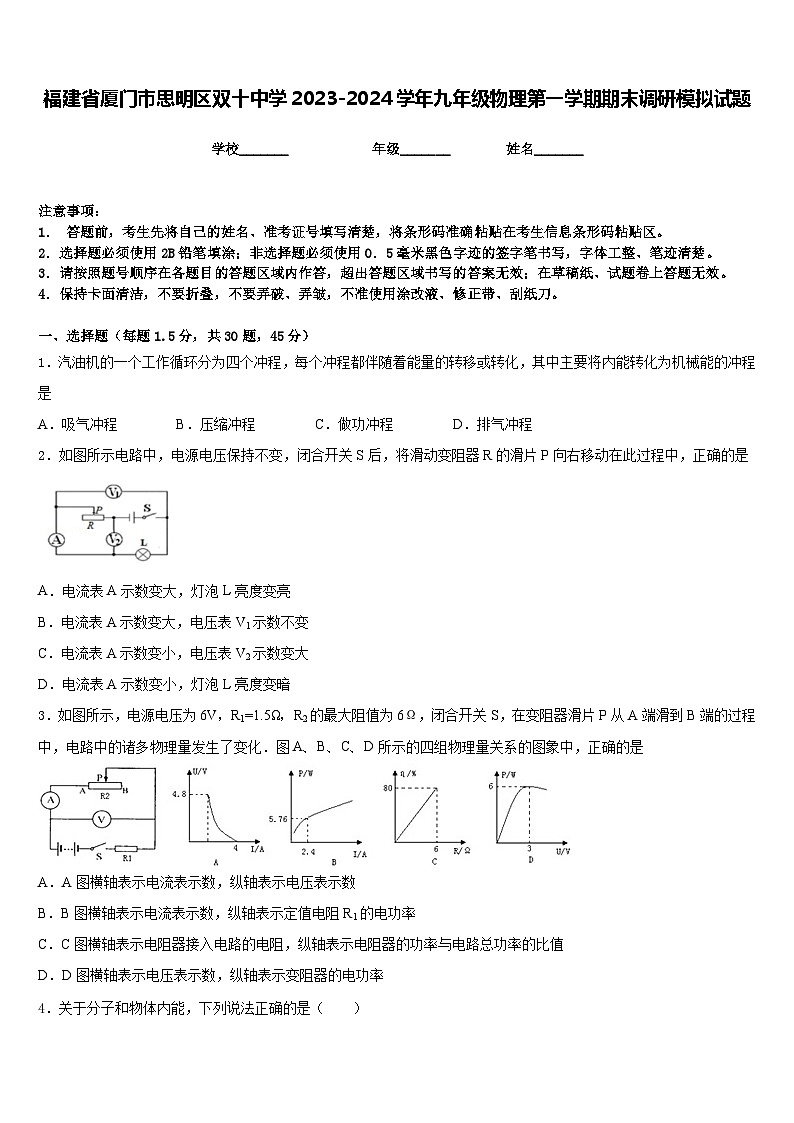

福建省厦门市思明区双十中学2023-2024学年九年级物理第一学期期末调研模拟试题含答案
展开
这是一份福建省厦门市思明区双十中学2023-2024学年九年级物理第一学期期末调研模拟试题含答案，共15页。试卷主要包含了下列电路图与实物图一致的是，下列有关电的知识，说法正确的是等内容，欢迎下载使用。
学校_______ 年级_______ 姓名_______
注意事项：
1． 答题前，考生先将自己的姓名、准考证号填写清楚，将条形码准确粘贴在考生信息条形码粘贴区。
2．选择题必须使用2B铅笔填涂；非选择题必须使用0．5毫米黑色字迹的签字笔书写，字体工整、笔迹清楚。
3．请按照题号顺序在各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试题卷上答题无效。
4．保持卡面清洁，不要折叠，不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、选择题（每题1.5分，共30题，45分）
1．汽油机的一个工作循环分为四个冲程，每个冲程都伴随着能量的转移或转化，其中主要将内能转化为机械能的冲程是
A．吸气冲程 B．压缩冲程 C．做功冲程 D．排气冲程
2．如图所示电路中，电源电压保持不变，闭合开关S后，将滑动变阻器R的滑片P向右移动在此过程中，正确的是
A．电流表A示数变大，灯泡L亮度变亮
B．电流表A示数变大，电压表V1示数不变
C．电流表A示数变小，电压表V2示数变大
D．电流表A示数变小，灯泡L亮度变暗
3．如图所示，电源电压为6V，R1=1.5Ω，R2的最大阻值为6Ω，闭合开关S，在变阻器滑片P从A端滑到B端的过程中，电路中的诸多物理量发生了变化．图A、B、C、D所示的四组物理量关系的图象中，正确的是
A．A图横轴表示电流表示数，纵轴表示电压表示数
B．B图横轴表示电流表示数，纵轴表示定值电阻R1的电功率
C．C图横轴表示电阻器接入电路的电阻，纵轴表示电阻器的功率与电路总功率的比值
D．D图横轴表示电压表示数，纵轴表示变阻器的电功率
4．关于分子和物体内能，下列说法正确的是（ ）
A．杯子里的水可以任意倒出，说明水分子间没有引力
B．0℃的冰块内能为零
C．热量总是从内能大的物体传递给内能小的物体
D．手接触冰块会觉得冷是利用热传递使物体内能减小
5．下列电路图与实物图一致的是
A．B．
C． D．
6．如图所示是酒精浓度检测仪及其原理图，它实际上是由一节干电池（电压不变）、一个气敏电阻R2（相当于阻值随酒精气体浓度变化的变阻器，酒精浓度越大阻值越小）与定值电阻R1及一个电压表组成．驾驶员呼出的酒精气体浓度越大，则（ ）
A．气敏电阻R2的阻值越大，电压表的示数越大
B．通过电阻R2的电流越小，电压表的示数越大
C．通过电阻R1的电流越大，电阻R2两端电压越小
D．气敏电阻R2的阻值越大，通过电阻R1的电流越大
7．四冲程汽油机的做功冲程，其能量转化过程是
A．机械能转化成内能B．内能转化成机械能
C．化学能转化成内能D．内能转化成化学能

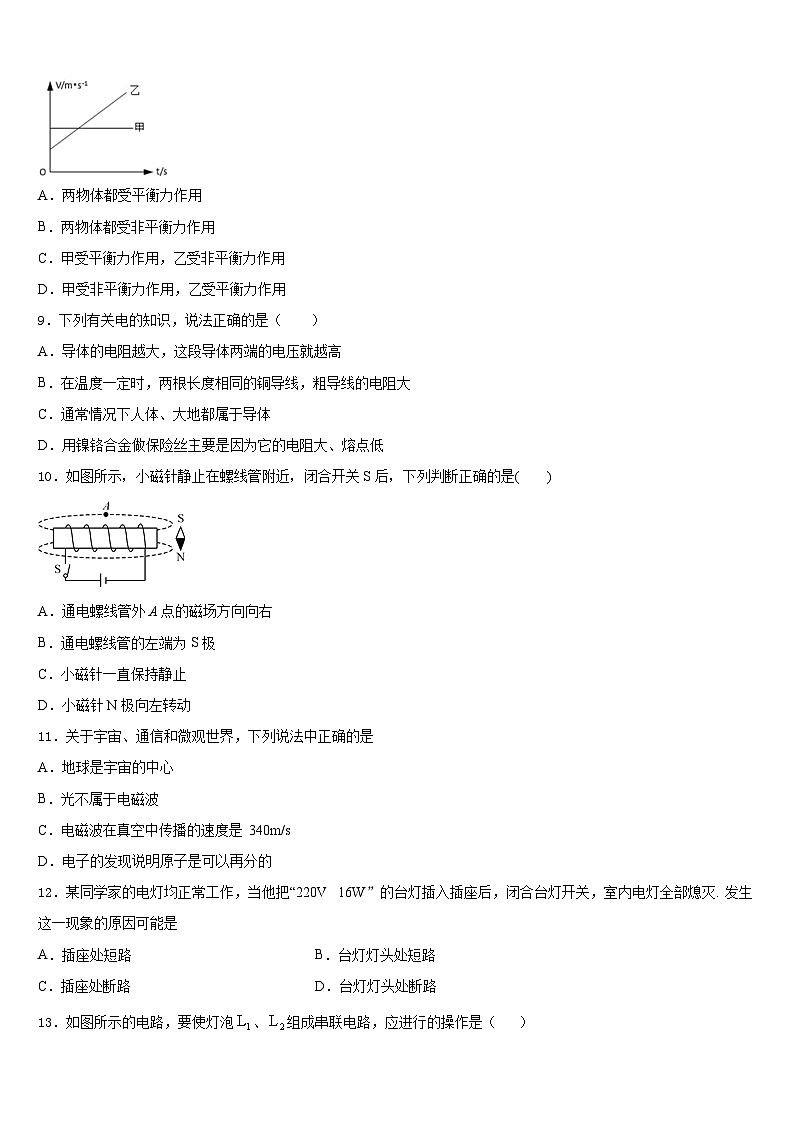

8．有甲、乙两个物体，在力的作用下做水平直线运动，其速度一时间图像如图所示。由图可知，两物体运动过程中水平方向上的受力情况是
A．两物体都受平衡力作用
B．两物体都受非平衡力作用
C．甲受平衡力作用，乙受非平衡力作用
D．甲受非平衡力作用，乙受平衡力作用
9．下列有关电的知识，说法正确的是（ ）
A．导体的电阻越大，这段导体两端的电压就越高
B．在温度一定时，两根长度相同的铜导线，粗导线的电阻大
C．通常情况下人体、大地都属于导体
D．用镍铬合金做保险丝主要是因为它的电阻大、熔点低
10．如图所示，小磁针静止在螺线管附近，闭合开关S后，下列判断正确的是( )
A．通电螺线管外A点的磁场方向向右
B．通电螺线管的左端为S极
C．小磁针一直保持静止
D．小磁针N极向左转动
11．关于宇宙、通信和微观世界，下列说法中正确的是
A．地球是宇宙的中心
B．光不属于电磁波
C．电磁波在真空中传播的速度是 340m/s
D．电子的发现说明原子是可以再分的
12．某同学家的电灯均正常工作，当他把“220V 16W”的台灯插入插座后，闭合台灯开关，室内电灯全部熄灭. 发生这一现象的原因可能是
A．插座处短路B．台灯灯头处短路
C．插座处断路D．台灯灯头处断路
13．如图所示的电路，要使灯泡、组成串联电路，应进行的操作是（ ）
A．只闭合
B．只闭合
C．闭合和
D．闭合、和
14．在如图所示的电路中，闭合开关S，能用电压表测量L1两端电压的正确电路是
A．B．
C．D．
15．下列运动不属于机械运动的是
A．人从小到大身高变化
B．猎豹正在飞奔
C．蜗牛正在缓慢爬行
D．地壳运动使珠峰高度变化
16．如图所示的四幅图中，能反映发电机工作原理的实验装置是
A．
B．
C．
D．
17．如图所示，小林利用滑轮组提升800N的重物，他在绳子自由端施加的拉力F为500N，物体在5s内匀速上升了1m，则5s内（ ）
A．绳子自由端移动了 3m
B．小林做的有用功是 500J
C．动滑轮的重力大小不会影响滑轮组的机械效率
D．增大物体重力，有利于提高滑轮组的机械效率
18．下列图象中，能正确反映小灯泡的电流随两端电压变化规律的是（）
A．B．C．D．
19．把两个分别标有“10V 5W”和“6V 3.6W”的灯泡串联后接到电源上，要使两灯都不被损坏，则电源的最大电压应为（ ）
A．10VB．15VC．16VD．6V
20．电工师傅常用额定电压为220V的灯泡L（检验灯泡）取代保险丝来检查新安装的照明电路中每个支路的情况，如图所示．当S闭合后，再分别闭合S1、S2、S3（每次只闭合其中之一）时，下列说法正确的是
A．L0发光呈暗红色，说明该支路正常
B．L0正常发光，说明该支路断路
C．L0不发光，说明该支路短路
D．电路没有故障时，闭合任一开关，L0会正常发光
21．关于电能和电功，下列说法正确的是（ ）
A．家用电器每消耗1度电，产生的热量就是3.6×106 J
B．用电器消耗的电能等于电流通过该用电器所做的功
C．电流做功的过程实质就是其他形式能转化为电能的过程
D．通过导体的电流越大，电流做的功就越多
22．如图关于仪表的正确使用和电路常规连接正确的是
A．电流表接电源 B．电压表接电源
C． 导线接电源 D．家用电器接电源
23．如图所示是公交车自动爆玻器，危急时刻，司机闭合控制台开关或乘客闭合装置的尾部开关，爆玻器即可完成破窗。该爆玻器相当于一个电控安全锤，它是利用电磁线圈在通电时产生一个冲击力，带动钨钢头击打车窗玻璃边角部位，实现击碎玻璃的目的。下列说法正确的是
A．自动爆玻器工作过程中，机械能转化为电能
B．自动爆玻器与扬声器工作原理相同
C．控制台开关和自动爆玻器尾部开关是串联的
D．自动爆玻器的工作原理是电磁感应现象
24．图甲是身高、体重测量仪，当体检者站在台面上时，能自动显示身高和体重。电路原理如图乙所示，电压表、电流表分别显示身高和体重的大小，压敏电阻R的阻值随压力增大而增大，滑片P随身高增高而上滑。下列分析正确的是
A．身高越高电压表示数越大
B．身高越高通过R0的电流越小
C．体重越大电流表示数越大
D．体重越大电路消耗总功率越大
25．如图所示，当闭合开关S1、断开开关S2时，整个电路消耗的电功率为36W；闭合开关S2、断开开关S1时，整个电路消耗的电功率为18W，那么S1、S2都闭合时，整个电路消耗的电功率为
A．54WB．27W
C．12WD．6W
26．L1、L2、L3分别标有“220V 100W”、“110V 100 W”、 “36V 100W”的字样，它们都正常发光时，则（ ）
A．L1亮B．L2亮C．L3亮D．三者一样亮
27．电路中有两只灯泡，开关可以同时控制两只灯泡，那么这两盏灯的 连接是
A．一定是串联B．一定是并联C．可能串联也可能并联D．以上说法都不对
28．如图所示为条形磁铁和电磁铁，虚线表示磁感线，则甲、乙、丙、丁的极性依次是（ ）
A．N、N、S、N
B．S、N、S、S
C．S、S、N、N
D．N、S、N、N
29．实心正方体木块（不吸水）漂浮在水上，如图所示，此时浸入水中的体积为6×10﹣4m3，然后在其上表面放置一个重4N的铝块，静止后木块上表面刚好与水面相平（g取10N/kg，ρ水＝1.0×103kg/m3）则该木块（ ）
①未放置铝块前，木块受到的浮力是10N
②木块的体积是1×10﹣3m3
③木块的密度是0.5×103kg/m3
④放置铝块后，木块下表面受到水的压强增大了400Pa
A．只有①②B．只有②③C．只有③④D．只有②④
30．在用伏安法测未知电阻时，如果缺少电流表或电压表，可以通过增加一个定值电阻和开关来解决，下面的四种方案中哪一个是错误的
A．B．C．D．
二、填空题（每空1分，共10题，20分）
31．在如图甲所示的电路中，当闭合开关后，灯泡L1和灯泡L2___________联接入电路，两个电流表指针偏转均为图乙所示，则通过灯泡L1和灯泡L2中的电流分别为___________A和___________A；灯泡L1和灯泡L2消耗的实际电功率之比为___________。
32．图甲是办公室和教室常用的立式饮水机，图乙为饮水机的铭牌参数，图丙为饮水机内部简化电路图．S是温控开关，R1是调节电阻，其阻值为198Ω，R2是供热电阻．
（1）当开关_____时（选填“断开”或“闭合”），饮水机处于加热状态．
（2）现将装满水箱的水烧开，水吸收的热量是多少_____？[水的初温为20℃，在1标准大气压下，c水=4.2×103J/（kg•℃），ρ水=1.0×103kg/m3]
（3）当饮水机处于保温状态时，供热电阻的功率是多少_____？
33．在如图甲所示的电路中，电源电压保持不变，当闭合开关后，两个电流表指针均处于图乙所示的位置，通过 R1 的电流为_____A，R1、R2 的电阻之比为____； 此时， 若R1 突然断路，电流表A1 的示数为__A．
34．铁水很热，冷水很冷，但它们都有_____能。冬天搓手可以感到温暖，是通过_____的方式改变内能；用热水袋取暖，是通过_____的方式改变内能。0°C的冰熔化成0°C的水，内能_____（选填“变大”“减小”“不变”）
35．如图（a），（b）所示，将同一长方体木块以两种方式放在底面积相同的两个圆柱形盛水容器中，则水对木块底部产生的压强pa______pb，水对木块底部产生的压力Fa__________Fb（均选填“大于”，“等于”或“小于）
36．下水井盖的丢失给人们出行带来了安全隐患。为提示路人注意安全，小明设计了如图所示的模拟井盖丢失的报警电路，电路中利用一元硬币代替铁质井盖。当井盖丢失时，电磁铁的线圈中______（填“有”或“无”）电流通过，灯泡______（填“发光”或“不发光”）。
37．如图将电源、电流表、电压表三个元件的符号填入下图的虚线框内，使电路补充完整。并且当开关S闭合后，电流方向如图所示，向左移动滑动变阻器的滑片P，小灯泡L变亮时，电压表的示数变小。则中间虚线框内应填入的原件是____。下图的虚线框内填入三个元件符号，所作的图是_____。
38．某同学家里的电能表在12月初和l2月底的示数分别如图甲和乙所示，他家12月份消耗的电能是__kW·h，他家同时工作的用电器总功率不能超过__W。表盘上“1600 imp/(kW·h)”表示电能表所在电路每消耗1 kW·h的电能，指示灯闪烁1600次。该同学想利用电能表测量家里电水壶的电功率，他应把家中的其他用电器都与电源__，仅让电水壶工作，若他观察到电能表指示灯在2 min内闪烁80次，则电水壶的实际电功率是__W。
39． “钻木”能“取火”，说明_______可以改变物体的内能；“烤火”能“取暖”，说明____可以改变物体的内能．
40．某物理兴趣小组通过实验测量两电阻A和B的阻值，得到每个电阻的电流与其两端电压的关系如图所示。现将两个电阻并联接入电路中，则流过电阻A与B的电流之比为______；若把两个电阻串联接入电路中，则电阻A与B电压之比为_______。
三、实验题（每空1分，共2题，15分）
41．在“测量小灯泡的电功率”的实验中，已知小灯泡的额定电压是3.8V，灯丝电阻约10Ω。
(1)图甲是实验所用的器材，请用笔画线代替导线完成实验电路的连接，要求：变阻器的滑片向右移动时，接入电路的阻值变小。（____）
(2)连接电路后闭合开关，移动变阻器的滑片，发现小灯泡始终不亮，电压表、电流表均无示数，其原因可能是以下情况中的______。
A．小灯泡处断路 B．小灯泡被短接
C．变阻器处断路 D．电压表被短接
(3)改变变阻器滑片的位置，测得下表中的三组数据，其中第一组数据电流表的示数如图乙所示，其值为_______。
A．由表中数据可知，小灯泡正常发光时的功率为______W，电阻为______Ω。
(4)在实验过程中发现，当小灯泡两端的电压逐渐增大时，通过它的电流也随之增大，灯泡的亮度变亮，说明灯泡的亮度取决于它的______。
42．在测量小灯泡的电功率时，小明组正确连接如图甲所示的电路；闭合开关后，发现无论怎样调节滑动变阻器，两电表指针始终处于如图乙所示位置，排除故障后，闭合开关， 从变阻器接入电路阻值最大时开始记录数据，得到小灯泡 U-I 图像如图丙所示，而小红组的小灯泡的额定电压看不清，但知道小灯泡额定电流为 I 额，于是设计了图丁电路，并按照这个电路测出了小灯泡的额定功率，其中定值电阻的阻值为 R0。请你解答：
（1）请用笔画线代替导线将小明组的电路连接完整，要求向右移动滑片时灯泡变亮；
（______）
（2）小明组发生的故障可能是：接线柱______间（选填图甲中的数字编号）出现了_____（选填“短路”或“断路”）；
（3）此实验的原理是_____，小明组所测小灯泡的额定功率是_______W；
（4）小红组的做法是：
①只闭合 S、S2，移动滑动变阻器滑片 P，使电流表的读数为 _____；
②保持滑动变阻器滑片 P 的位置不变，断开 S2，再闭合 S1，读出电流表的示数为 I；
③小灯泡额定电功率的表达式为 P 额= ________.（①、③两空均用测量量或已知量的符号表示）
四、计算题（每题10分，共2题，20分）
43．如图所示，电源电压恒定，小灯泡有“6V 3W”的字样。当开关闭合时，小灯泡正常发光，电流表的读数为0.6A。忽略温度对灯丝电阻的影响，请通过计算回答：
(1)开关闭合时，通过小灯泡的电流是多少？
(2)电阻的阻值是多少？
(3)通电10min，电流通过电阻产生的热量是多少？
44．已知天然气的热值为4.2×J/m3，水的比热容为4.2×103 。
（1）完全燃烧0 04 m3天然气可放出多少热量？
（2）某天然气灶烧水的效率为50%，完全燃烧0 04 m3天然气可使常温下5 kg的水温度升高多少℃？
参考答案
一、选择题（每题1.5分，共30题，45分）
1、C
2、A
3、D
4、D
5、A
6、C
7、B
8、C
9、C
10、B
11、D
12、B
13、B
14、D
15、A
16、A
17、D
18、D
19、B
20、A
21、B
22、B
23、B
24、A
25、A
26、D
27、C
28、B
29、D
30、B
二、填空题（每空1分，共10题，20分）
31、并 1.2 0.3 4:1
32、闭合 6.72×105J 22W
33、0.96 1：4 0.24
34、内 做功 热传递 变大
35、小于； 等于。
36、无 发光
37、电压表
38、182 8800 断开
39、做功 热传递
40、
三、实验题（每空1分，共2题，15分）
41、 C 0.36 1.52 9.5 实际功率
42、 ③⑦ 断路 P=UI 0.75 I 额 （I-I 额）R0·I 额
四、计算题（每题10分，共2题，20分）
43、 (1)0.5A；(2)60Ω；(3)360J
44、（1）1.68×106 J；（2）40℃
型号
YSJ﹣66
额定电压
220V
加热功率
2200W
水箱容积
2L
频率
50Hz
