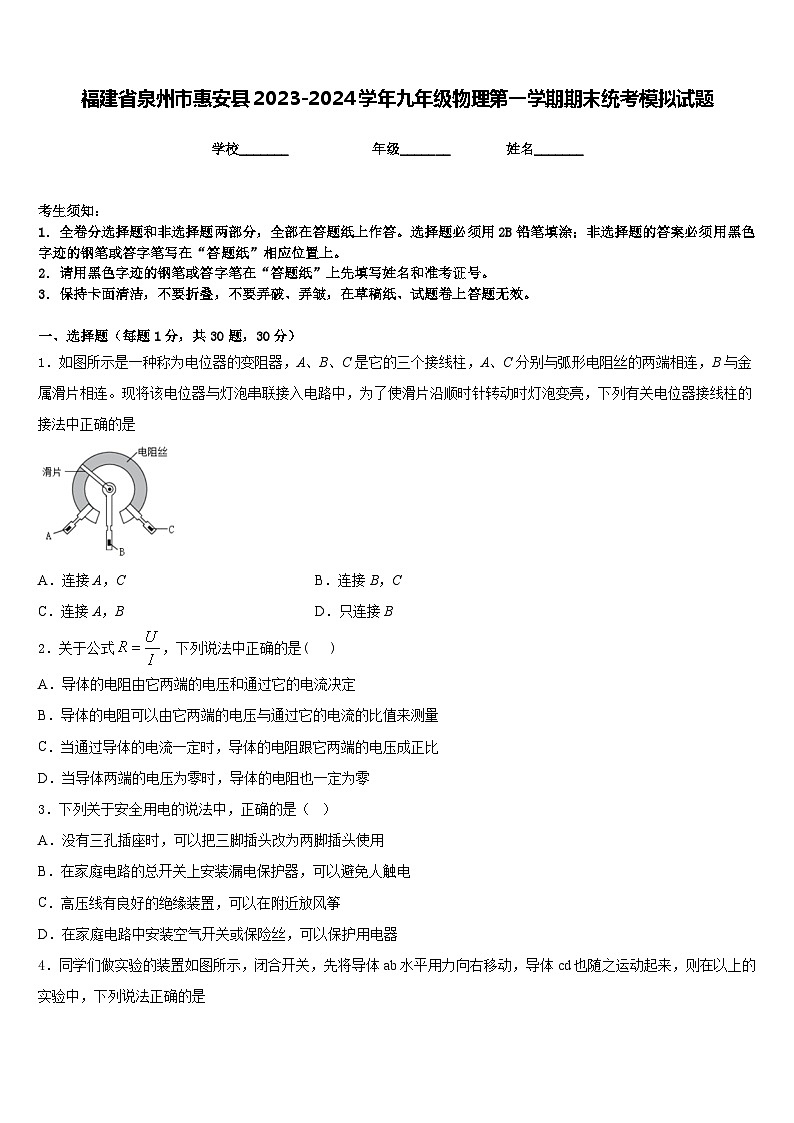

福建省泉州市惠安县2023-2024学年九年级物理第一学期期末统考模拟试题含答案

这是一份福建省泉州市惠安县2023-2024学年九年级物理第一学期期末统考模拟试题含答案，共9页。

学校_______ 年级_______ 姓名_______
考生须知：
1．全卷分选择题和非选择题两部分，全部在答题纸上作答。选择题必须用2B铅笔填涂；非选择题的答案必须用黑色字迹的钢笔或答字笔写在“答题纸”相应位置上。
2．请用黑色字迹的钢笔或答字笔在“答题纸”上先填写姓名和准考证号。
3．保持卡面清洁，不要折叠，不要弄破、弄皱，在草稿纸、试题卷上答题无效。
一、选择题（每题1分，共30题，30分）
1．如图所示是一种称为电位器的变阻器，A、B、C是它的三个接线柱，A、C分别与弧形电阻丝的两端相连，B与金属滑片相连。现将该电位器与灯泡串联接入电路中，为了使滑片沿顺时针转动时灯泡变亮，下列有关电位器接线柱的接法中正确的是
A．连接A，CB．连接B，C
C．连接A，BD．只连接B
2．关于公式，下列说法中正确的是( )
A．导体的电阻由它两端的电压和通过它的电流决定
B．导体的电阻可以由它两端的电压与通过它的电流的比值来测量
C．当通过导体的电流一定时，导体的电阻跟它两端的电压成正比
D．当导体两端的电压为零时，导体的电阻也一定为零
3．下列关于安全用电的说法中，正确的是（ ）
A．没有三孔插座时，可以把三脚插头改为两脚插头使用
B．在家庭电路的总开关上安装漏电保护器，可以避免人触电
C．高压线有良好的绝缘装置，可以在附近放风筝
D．在家庭电路中安装空气开关或保险丝，可以保护用电器

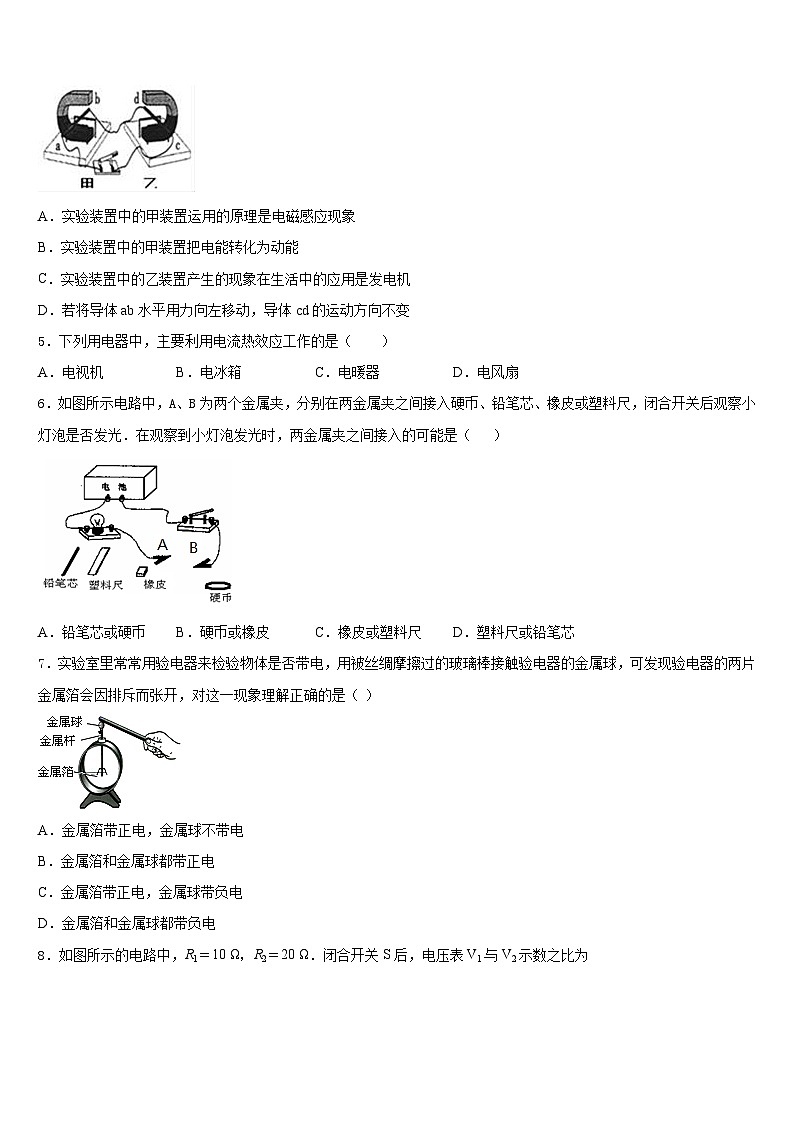

4．同学们做实验的装置如图所示，闭合开关，先将导体ab水平用力向右移动，导体cd也随之运动起来，则在以上的实验中，下列说法正确的是
A．实验装置中的甲装置运用的原理是电磁感应现象
B．实验装置中的甲装置把电能转化为动能
C．实验装置中的乙装置产生的现象在生活中的应用是发电机
D．若将导体ab水平用力向左移动，导体cd的运动方向不变
5．下列用电器中，主要利用电流热效应工作的是（ ）
A．电视机B．电冰箱C．电暖器D．电风扇
6．如图所示电路中，A、B为两个金属夹，分别在两金属夹之间接入硬币、铅笔芯、橡皮或塑料尺，闭合开关后观察小灯泡是否发光．在观察到小灯泡发光时，两金属夹之间接入的可能是（ ）
A．铅笔芯或硬币B．硬币或橡皮C．橡皮或塑料尺D．塑料尺或铅笔芯
7．实验室里常常用验电器来检验物体是否带电，用被丝绸摩擦过的玻璃棒接触验电器的金属球，可发现验电器的两片金属箔会因排斥而张开，对这一现象理解正确的是（ ）
A．金属箔带正电，金属球不带电
B．金属箔和金属球都带正电
C．金属箔带正电，金属球带负电
D．金属箔和金属球都带负电

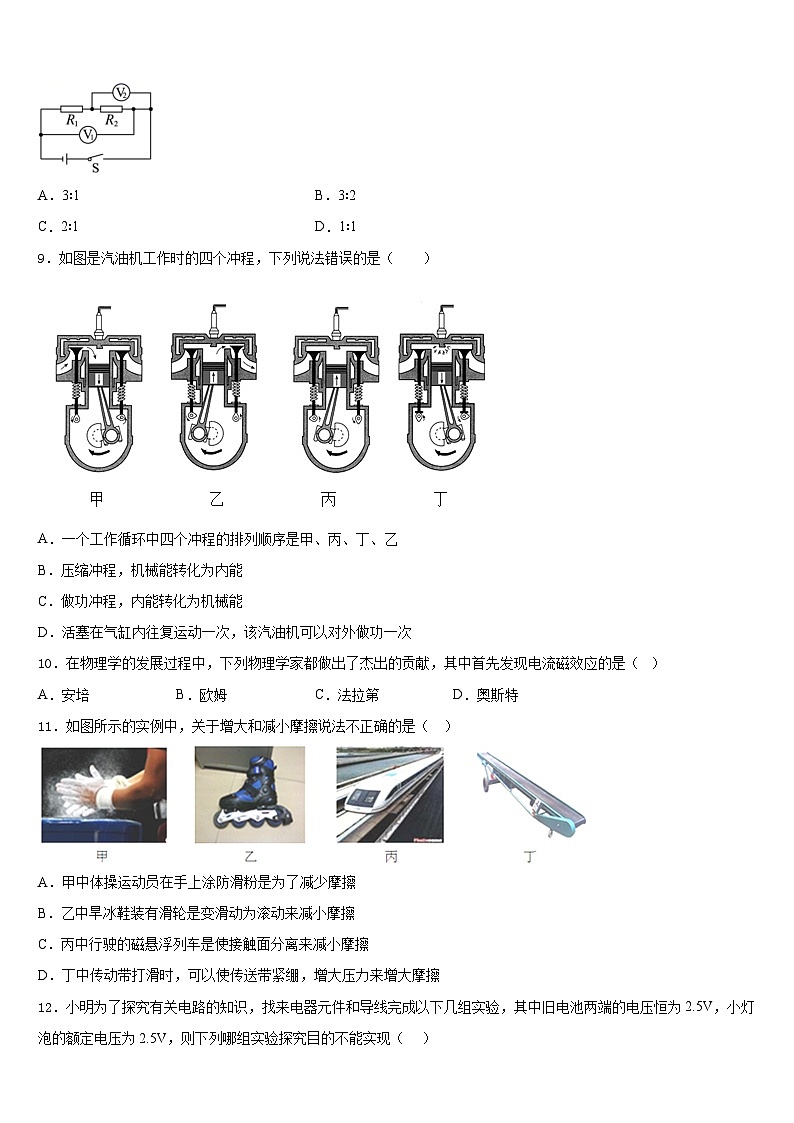

8．如图所示的电路中，R1＝10 Ω，R2＝20 Ω．闭合开关S后，电压表V1与V2示数之比为
A．3∶1B．3∶2
C．2∶1D．1∶1
9．如图是汽油机工作时的四个冲程，下列说法错误的是（ ）
A．一个工作循环中四个冲程的排列顺序是甲、丙、丁、乙
B．压缩冲程，机械能转化为内能
C．做功冲程，内能转化为机械能
D．活塞在气缸内往复运动一次，该汽油机可以对外做功一次
10．在物理学的发展过程中，下列物理学家都做出了杰出的贡献，其中首先发现电流磁效应的是（ ）
A．安培B．欧姆C．法拉第D．奥斯特
11．如图所示的实例中，关于增大和减小摩擦说法不正确的是（ ）
A．甲中体操运动员在手上涂防滑粉是为了减少摩擦
B．乙中旱冰鞋装有滑轮是变滑动为滚动来减小摩擦
C．丙中行驶的磁悬浮列车是使接触面分离来减小摩擦
D．丁中传动带打滑时，可以使传送带紧绷，增大压力来增大摩擦
12．小明为了探究有关电路的知识，找来电器元件和导线完成以下几组实验，其中旧电池两端的电压恒为2.5V，小灯泡的额定电压为2.5V，则下列哪组实验探究目的不能实现（ ）
A．两个灯泡同时正常发光；
B．两个开关可控制小灯泡独立正常发光；
C．只用电压表可测出小灯泡的功率；
D．只用电流表了测出小灯泡的功率．
二、填空题（每题5分，共4题，20分）
13．人用手拍桌子时手会感觉到疼痛，是因为力的作用是______的，守门员把飞向球门的球踢回去，踢球的力改变了足球的______。
14．如图所示，电源保持6V的电压不变，开关S闭合后，电流表的示数是0.4A，电压表的示数为2V，则电阻R1的阻值是________ Ω；将滑动变阻器R2的滑片由a向b移动的过程中，电流表的示数将________ ，电压表的示数将________ （两空均选填 “变大”、“变小”或“不变”）．
15．在蹄形磁体附近有一可自由转动的小磁针，其静止时的指向情况如图所示。图中小磁针的下侧尖端（附近有虚线方框的一端）是小磁针的______极（选填“N”或“S”）。
16．我国北方楼房中的“暖气”用水作为介质，把燃料燃烧时产生的热量带到房屋中取暖。用水做运输能量的介质有什么好处？______。生活中、各种产业中，还有许多用水来加热或散热的情况，请举出一例：____。
三、实验题（共12分）
17．（4分）某同学按照图所示的实验装置组装电路并进行探究实验，用弹簧测力计将铁块P从电磁铁上拉开，观察拉开时弹簧测力计示数大小判断电磁铁的磁性强弱。根据实验现象，回答下列问题：
（1）如果将铁块P从电磁铁上拉开时弹簧测力计示数越大，说明电磁铁磁性越_______（选填“强”或“弱”）；
（2）线圈的匝数一定时，闭合开关，滑片向右缓慢移动，电磁铁磁性将______（填“增强”、 “减弱”或“不变”）；
（3）闭合开关，电流大小不变，增加线圈的匝数，将铁块P从电磁铁上拉开时弹簧测力计示数_____（填“变大”、 “变小”或“不变”）。
18．（4分）瑞瑞用电压表、电流表、滑动变阻器、导线、开关、及新的干电池等实验器材，测量额定电压为2.5V小灯泡L的功率。
(1)瑞瑞连接好图左所示电路，发现少接了一根线，请你帮他用笔代线补充完整；
（________）
(2)闭合开关S前，先移动滑动变阻器的滑片P至________（选填A或B）点，目的是_____________；
(3)瑞瑞多次移动滑片至不同位置，记录电压表和电流表的示数，得到这个小灯泡的U—I关系图像，如图右所示。由图可知：小灯泡的额定功率P=____________W；当灯泡实际功率为0.3W时，小灯泡的电阻R=_______Ω；
(4)瑞瑞发现，在不同电压下小灯泡的电阻_____________（选填“相同”或“不同”），原因是：同一灯丝，_____________。
19．（4分）实验室购买了一批规格为“2.5V 0.8W”的小灯泡，小明想鉴别灯泡是否合格，于是带领兴趣小组的同学们测量小灯泡的电功率。可供使用的器材有两个规格分别为“ 10 Ω 1A ”的滑动变阻器A 和“ 50 Ω 2A “的滑动变阻器B 、电流表、电压表等，电源电压为 6V 保持不变。
(1)请你用笔画线代替导线，将图中的实物电路帮小明连接完整_______（要求：滑动变阻器的滑片向右移动时小灯泡变暗，连接导线不能交叉）；

图中选择电流表量程的依据是_______________；
(2)连接好电路闭合开关，调节滑动变阻器，发现小灯泡不亮，电压表示数始终为零，电流表示数变化明显。电路故障可能是___________；
(3)排除故障后，小明调节滑动变阻器滑片得到三组电压表和电流表的示数，填入他自己设计的表格；
①请指出这个表格设计不合理的地方____________；
②小明操作规范、读数正确，根据表中数据，可算出小灯泡的额定功率是_______W，正常发光时的电阻是_________Ω。小明认为该小灯泡不合格，假如生产这种小灯泡钨丝的粗细是一定的，则这个小灯泡不合格的原因是钨丝的长度_______（选填“大于”或“小于”）合格产品小灯泡钨丝的长度；
③由表中数据可判断出小明选用的滑动变阻器是_______（选填“A”或“B”）。实验中它除了保护电路外，另一个主要作用是_______________________；
(4)另一组的同学在连接好电路后，闭合开关，移动滑动变阻器滑片P的过程中发现：灯泡变亮时电压表表示数变小；灯泡变暗时，电压表示数变大。经检查所用器材完好，出现这种现象的原因可能是_______。
四、作图题（共16分）
20．（8分）开关闭合后电磁铁A和条形磁铁B的磁感线分布如图所示。请标出螺线管A右端和条形磁铁B左端的磁极名称和用箭头标明四条磁感线的方向。
（______）
21．（8分）请在图中用笔画线代替导线将电灯、开关和插座正确接入家庭电路。
（______）
五、计算题（共22分）
22．（10分）在某一次综合实践活动中，小刘想测出家中天然气热水器的加热效率，他接通热水器工作开关，当流出5kg热水时，让热水器停止工作。已知热水器输入冷水温度是25℃，输出的热水温度为45℃，观察天然气表得知用了0.02m3的天然气，天然气的热值为3.2×107J/m3求：
（1）测量过程中，流过热水器的水吸收的热量是多少？
（2）该热水器的效率是多少？（保留两位小数）
（3）若改用太阳能热水器烧水，热水器集热管的采光面积为1.5m2，太阳能热水器热效率为40%。太阳光的日照强度（E）为1.0×103J/（m2•s）（日照强度表示每平方米面积上1秒钟得到的太阳光的能量）。则太阳能热水器需要照射多少秒才能达到上述测量中水吸收的热量？
23．（12分）一个标有“220V. 1000W”的电炉，求:
（1）电炉丝正常工作时的电阻;
（2）正常通电1.5小时电流做的功;
（3）当实际电压只有额定电压的50%时，电炉丝的电阻保持不变，求此时电炉的实际功率。
参考答案
一、选择题（每题1分，共30题，30分）
1、B
2、B
3、D
4、A
5、C
6、A
7、B
8、B
9、D
10、D
11、A
12、C
二、填空题（每题5分，共4题，20分）
13、相互 运动状态
14、10 变小 变大
15、N
16、见解析 用热水袋取暖
三、实验题（共12分）
17、强 减弱 变大
18、 A 保护电路 0.625 7.5 不同 电阻与温度有关
19、 根据公式算出小灯泡的额定电流 小灯泡短路 设计平均电功率一栏 1 6.25 小于 B 改变灯泡两端电压，以测不同电压下的电功率 电压表与滑动变阻器并联
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、 (1) (2)65.63% (3)280s
23、 (1) 48.4Ω；(2) 1.5kW•h；(3) 250W。
次数
电压U/V
电流I/A
电功率P/W
平均电功率
1
2
0.34
2
2.5
0.4
3
2.8
0.44
