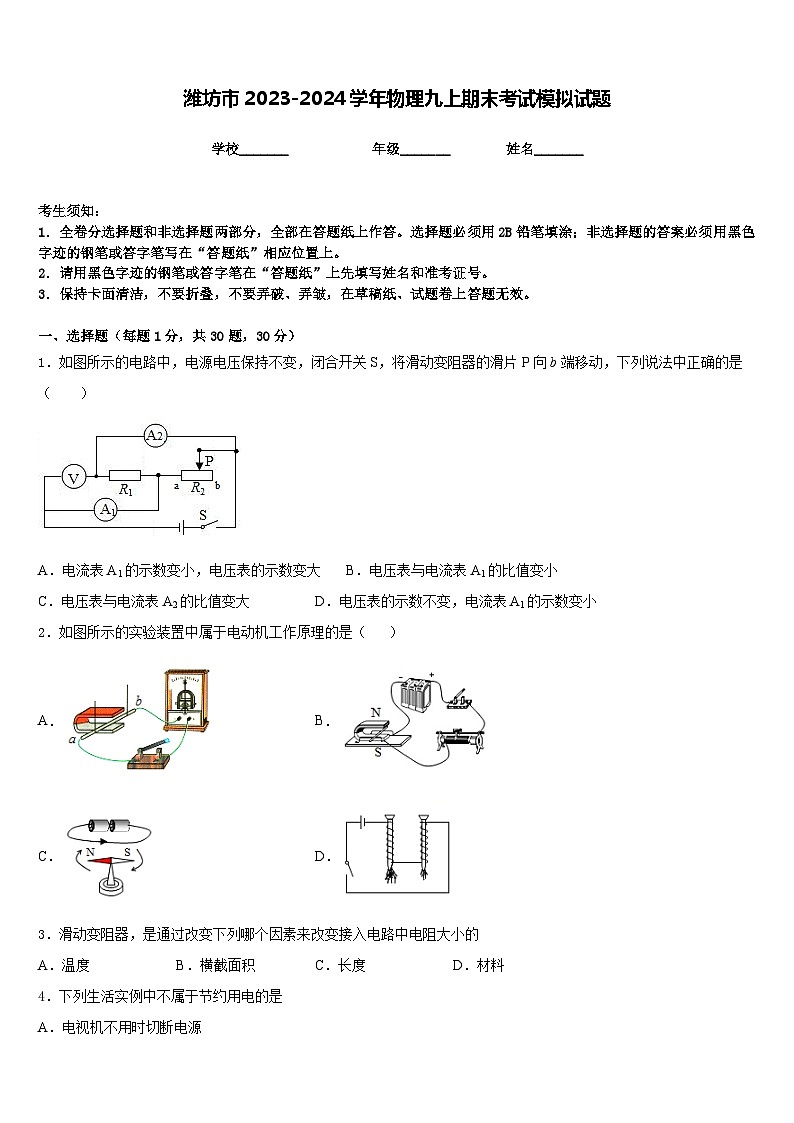

潍坊市2023-2024学年物理九上期末考试模拟试题含答案

这是一份潍坊市2023-2024学年物理九上期末考试模拟试题含答案，共9页。

学校_______ 年级_______ 姓名_______
考生须知：
1．全卷分选择题和非选择题两部分，全部在答题纸上作答。选择题必须用2B铅笔填涂；非选择题的答案必须用黑色字迹的钢笔或答字笔写在“答题纸”相应位置上。
2．请用黑色字迹的钢笔或答字笔在“答题纸”上先填写姓名和准考证号。
3．保持卡面清洁，不要折叠，不要弄破、弄皱，在草稿纸、试题卷上答题无效。
一、选择题（每题1分，共30题，30分）
1．如图所示的电路中，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P向b端移动，下列说法中正确的是（ ）
A．电流表A1的示数变小，电压表的示数变大B．电压表与电流表A1的比值变小
C．电压表与电流表A2的比值变大D．电压表的示数不变，电流表A1的示数变小
2．如图所示的实验装置中属于电动机工作原理的是（ ）
A．B．
C．D．
3．滑动变阻器，是通过改变下列哪个因素来改变接入电路中电阻大小的
A．温度B．横截面积C．长度D．材料
4．下列生活实例中不属于节约用电的是
A．电视机不用时切断电源
B．离开教室随手关灯
C．夏天用空调时把温度调得很低
D．尽量少开启电冰箱门

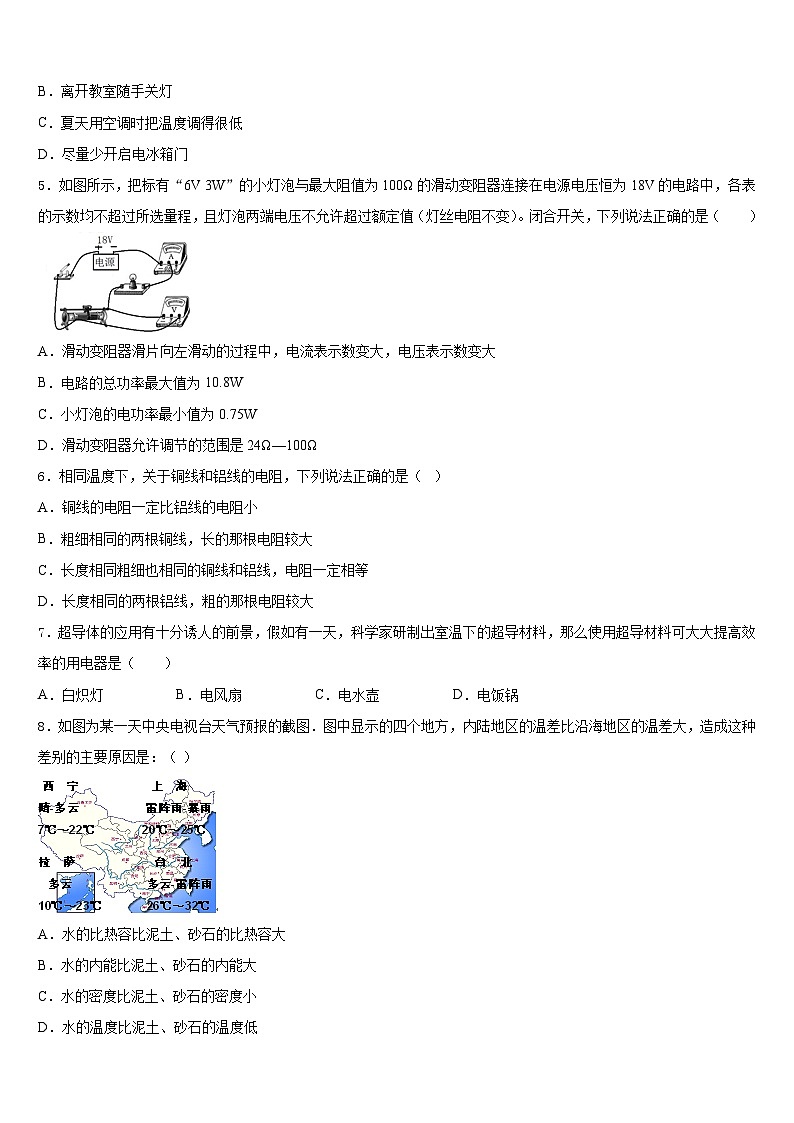

5．如图所示，把标有“6V 3W”的小灯泡与最大阻值为100Ω的滑动变阻器连接在电源电压恒为18V的电路中，各表的示数均不超过所选量程，且灯泡两端电压不允许超过额定值（灯丝电阻不变）。闭合开关，下列说法正确的是（ ）
A．滑动变阻器滑片向左滑动的过程中，电流表示数变大，电压表示数变大
B．电路的总功率最大值为10.8W
C．小灯泡的电功率最小值为0.75W
D．滑动变阻器允许调节的范围是24Ω—100Ω
6．相同温度下，关于铜线和铝线的电阻，下列说法正确的是（ ）
A．铜线的电阻一定比铝线的电阻小
B．粗细相同的两根铜线，长的那根电阻较大
C．长度相同粗细也相同的铜线和铝线，电阻一定相等
D．长度相同的两根铝线，粗的那根电阻较大
7．超导体的应用有十分诱人的前景，假如有一天，科学家研制出室温下的超导材料，那么使用超导材料可大大提高效率的用电器是（ ）
A．白炽灯B．电风扇C．电水壶D．电饭锅
8．如图为某一天中央电视台天气预报的截图．图中显示的四个地方，内陆地区的温差比沿海地区的温差大，造成这种差别的主要原因是：（ ）
A．水的比热容比泥土、砂石的比热容大
B．水的内能比泥土、砂石的内能大
C．水的密度比泥土、砂石的密度小
D．水的温度比泥土、砂石的温度低

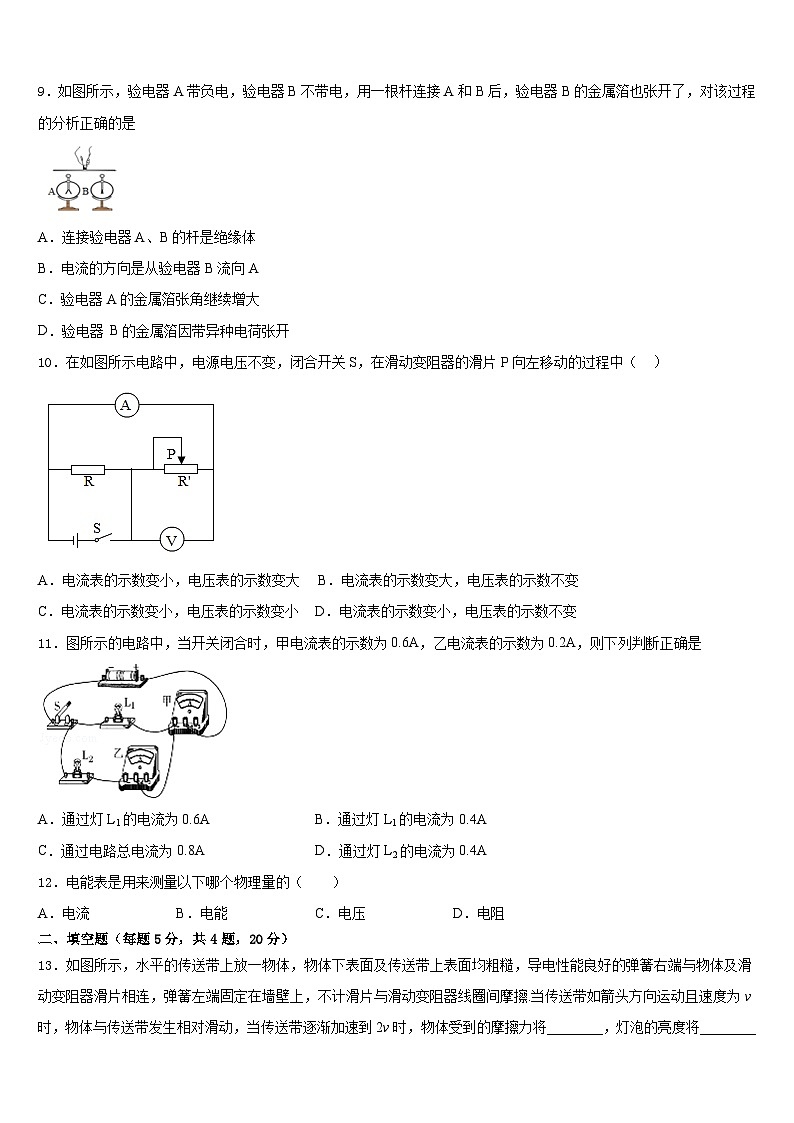

9．如图所示，验电器A带负电，验电器B不带电，用一根杆连接A和B后，验电器B的金属箔也张开了，对该过程的分析正确的是
A．连接验电器A、B的杆是绝缘体
B．电流的方向是从验电器B流向A
C．验电器A的金属箔张角继续增大
D．验电器 B的金属箔因带异种电荷张开
10．在如图所示电路中，电源电压不变，闭合开关S，在滑动变阻器的滑片P向左移动的过程中（ ）
A．电流表的示数变小，电压表的示数变大 B．电流表的示数变大，电压表的示数不变
C．电流表的示数变小，电压表的示数变小 D．电流表的示数变小，电压表的示数不变
11．图所示的电路中，当开关闭合时，甲电流表的示数为0.6A，乙电流表的示数为0.2A，则下列判断正确是
A．通过灯L1的电流为0.6AB．通过灯L1的电流为0.4A
C．通过电路总电流为0.8AD．通过灯L2的电流为0.4A
12．电能表是用来测量以下哪个物理量的（ ）
A．电流B．电能C．电压D．电阻
二、填空题（每题5分，共4题，20分）
13．如图所示，水平的传送带上放一物体，物体下表面及传送带上表面均粗糙，导电性能良好的弹簧右端与物体及滑动变阻器滑片相连，弹簧左端固定在墙壁上，不计滑片与滑动变阻器线圈间摩擦.当传送带如箭头方向运动且速度为v时，物体与传送带发生相对滑动，当传送带逐渐加速到2v时，物体受到的摩擦力将________，灯泡的亮度将________（填入变化情况）
14． “粘”字常用来表述一些物理现象。例如：表面平滑的铅块紧压后会“粘”在一起，这是因为分子间存在__（选填“引力”或“斥力”）；穿在身上的化纤衣服易“粘”毛绒是因为衣服摩擦带了________的原因。
15．某段导体两端加12V电压时，通过导体的电流为0.3A，导体的电阻是________Ω；当导体两端电压为4V时，通过导体的电流为________ A；当导体两端电压为0V时，导体的电阻是________Ω。
16．丹麦物理学家________做实验时发现，导线通电时，小磁针发生偏转；断开电路时，小磁针恢复到原来的指向．这个现象表明，通电导体周围存在________．
三、实验题（共12分）
17．（4分）在“测量小灯泡的电功率”实验中，灯泡上标有“1.5V”字样（正常工作电流大约是0.15A）。现有器材：电源（电压恒为6V）、电流表、电压表、开关、导线若干，另有三种规格的滑动变阻器可供选择：R1（10Ω 1A）、R1（10Ω 0.5A）、R3（50Ω 0.1A）。按图甲的电路进行实验，请回答下列问题：
（1）通过估算，滑动变阻器应选用____（选填R1、R1或R3），连接好电路后，调节滑动变阻器，发现小灯泡不亮，电压表示数始终为零，电流表示数变化明显，由此判断电路故障可能是_____。
（1）排除故障后进行实验，图乙是由实验数据描绘得到的小灯泡的I-U图像，则小灯泡额定功率是________W，小灯泡正常发光时，滑动变阻器接入电路的阻值是_______Ω。
（3）分析小灯泡的I-U图像，发现小灯泡灯丝的阻值变化，从本质上讲，引起小灯泡灯丝阻值变化的因素是______。
（4）实验中电流表损坏，聪明的小丽设计了如图丙所示的电路，不用知道电源电压，也完成了该实验，请完成下列填空（电源电压不变，R1和R1为滑动变阻器，R1的最大电阻为R0）。
①闭合开关___________，调节R1，使电压表的示数为1.5V；
②闭合开关_____，保证_____滑片位置不变，调节_____，使电压表的示数仍为1.5V；
③这样操作的目的是使R1此时的电阻_________灯泡正常发光时的电阻（选填“大于”“小于”或“等于”）；
④接着将R1的滑片P调至最左端，记下电压表的示数为U1；再将R1的滑片P调至最右端，记下电压表的示数为U1．则小灯泡额定功率的表达式P额= ______（用U额、R0、Ul、U1）
18．（4分）在探究“电流与电阻的关系”实验中，准备有以下器材：蓄电池（6V）、电流表（0－0.6A ，0－3A ）、电压表（0-3V ，0-15V）、定值电阻（5Ω、10Ω、15Ω各1个）、开关、滑动变阻器（1.5A，20Ω）、导线若干。
(1)小明按图甲连接电路，还有一根导线未连接，如图乙。要求：滑动触头向左移动时，滑动变阻器连入电路中的电阻减小。请你在图中用铅笔代替导线帮小明连接上；
（_____）
(2)连接电路的过程中，开关应处于____________（选填“断开”或“闭合”）状态；
(3)正确连接电路后，小明先将5Ω电阻接入电路，闭合电键，调节滑动变阻器使电压表示数为2V，电流表示数如图丙为_________A；再将5Ω的电阻更换为10Ω电阻，为了使电压表示数仍为2V，应将滑动变阻器适当向______（选填“左”或“右”）移动；
(4)当小明再换接15Ω电阻时，无论怎样调节滑动变阻器，都不能使电压表示数为2V，分析其可能的原因______；（答出一种情况即可）
(5)同组的小娟同学思考了一会，在不增减器材的条件下解决了这一问题，完成了实验，数据如下表：
实验结论：_________________；
(6)本实验采用的方法是______，利用该电路还能完成的实验有：________（答出1个实验名称即可）。
19．（4分）在研究“不同物质的温度变化与吸热关系”实验中，取甲乙两种物体，分别装入相同烧杯中，用相同的加热器加热，如图A所示。
（1）实验中记录加热时间的目的是___________________
（2）实验时应保证甲乙两物体的__________与________相同。
（3）图B为某时刻的温度，其示数为________℃。
（4）分析图C可知，吸收相同热量，_______液体升温更高；________液体更适合作汽车发动机的冷却液。
（5）若甲、乙液体从图C所示的初温分别升高到40℃和35℃，吸收热量之比为2：1，则甲、乙液体的比热容之比为_____________。
四、作图题（共16分）
20．（8分）请用笔画线表示导线，将图中的开关、电灯和插座接入家庭电路中．要求：开关控制电灯，插座单独使用．
21．（8分）电冰箱的压缩机（电动机）是由温控开关（S1）控制的，冷藏室中的照明灯是由冰箱门（S2）控制的，请你在虚线框内画出符合上述特点的电路图。
（____）
五、计算题（共22分）
22．（10分）如图甲所示，电源电压可调，小灯泡的额定电压是6V，电源电压调至12V，滑动变阻器标有“20Ω 2A”。闭合S1和S2，调节滑片P进行测量，并画出如图乙所示的U﹣I图象。当电压表示数为6V时，断开S2，发现电压表示数变为8V．求：
（1）小灯泡的额定功率是多大？
（2）R0的阻值是多大？
（3）采用图甲中的电路，通过改变电源电压、开关的状态，并结合移动滑片P，总能让小灯泡正常发光。求电源电压的变化范围。
23．（12分）如图所示，电源电压为6V，R1＝20Ω，R2＝40Ω。求当开关S闭合后：
(1)电路中的总电阻；
(2)电流表的示数；
(3)电阻R2两端的电压。
参考答案
一、选择题（每题1分，共30题，30分）
1、D
2、B
3、C
4、C
5、C
6、B
7、B
8、A
9、B
10、D
11、B
12、B
二、填空题（每题5分，共4题，20分）
13、不变 不变
14、引力 电（静电）
15、40 0.1 40
16、奥斯特磁场
三、实验题（共12分）
17、R1 小灯泡短路 0.5 17.5 灯泡电阻随温度增大而增大 S、S1 S、S1 R1 R1 等于
18、 断开 0.4 右 滑动变阻器最大阻值太小(或定值电阻两端电压太低或电源电压太高) 电压一定时，导体中的电流与导体的电阻成反比 控制变量法 探究电流与电压的关系
19、比较物体吸收热量的多少 质量 初温 39 乙 甲 3:2
四、作图题（共16分）
20、如下所示
21、
五、计算题（共22分）
22、（1）3.6W；（2）15Ω；（3）6V﹣27V。
23、 (1)60Ω；(2)0.1A；(3)4V
电阻R／Ω
5
10
15
电流I／A
0.6
0.3
0.2
