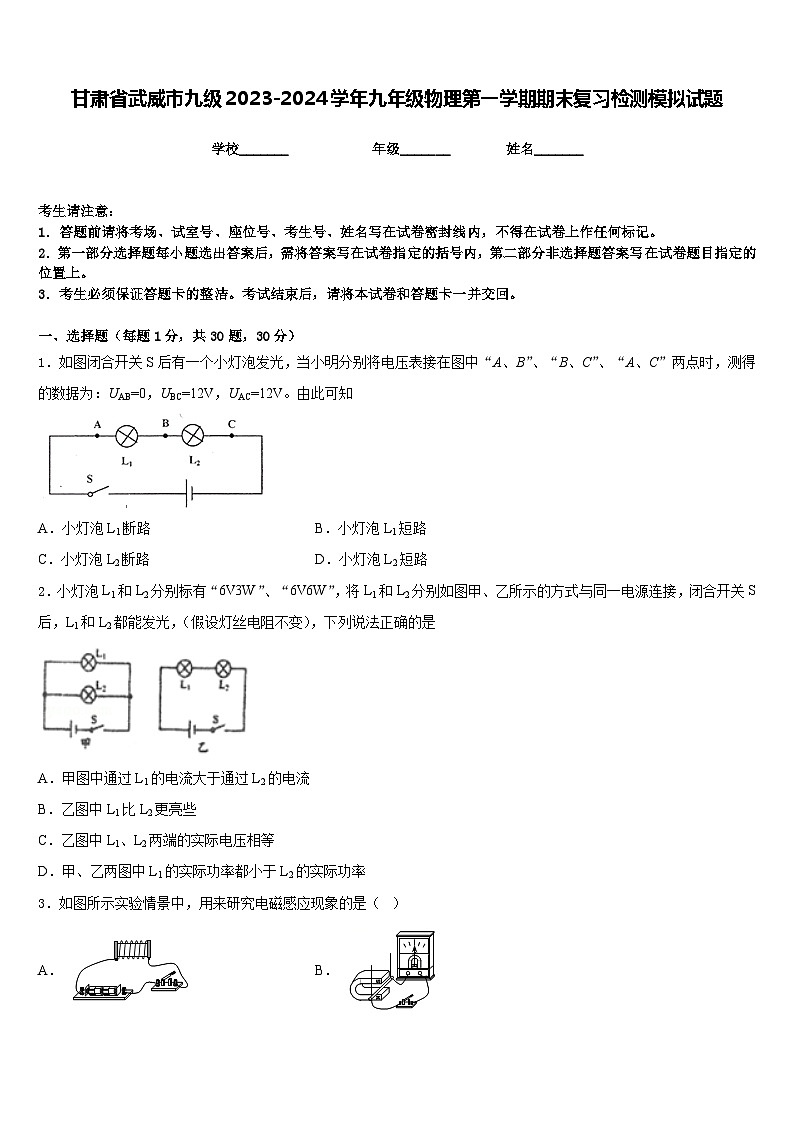

甘肃省武威市九级2023-2024学年九年级物理第一学期期末复习检测模拟试题含答案

这是一份甘肃省武威市九级2023-2024学年九年级物理第一学期期末复习检测模拟试题含答案，共10页。试卷主要包含了考生必须保证答题卡的整洁等内容，欢迎下载使用。

学校_______ 年级_______ 姓名_______
考生请注意：
1．答题前请将考场、试室号、座位号、考生号、姓名写在试卷密封线内，不得在试卷上作任何标记。
2．第一部分选择题每小题选出答案后，需将答案写在试卷指定的括号内，第二部分非选择题答案写在试卷题目指定的位置上。
3．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。
一、选择题（每题1分，共30题，30分）
1．如图闭合开关S后有一个小灯泡发光，当小明分别将电压表接在图中“A、B”、“B、C”、“A、C”两点时，测得的数据为：UAB=0，UBC=12V，UAC=12V。由此可知
A．小灯泡L1断路B．小灯泡L1短路
C．小灯泡L2断路D．小灯泡L2短路
2．小灯泡L1和L2分别标有“6V3W”、“6V6W”，将L1和L2分别如图甲、乙所示的方式与同一电源连接，闭合开关S后，L1和L2都能发光，（假设灯丝电阻不变），下列说法正确的是
A．甲图中通过L1的电流大于通过L2的电流
B．乙图中L1比L2更亮些
C．乙图中L1、L2两端的实际电压相等
D．甲、乙两图中L1的实际功率都小于L2的实际功率
3．如图所示实验情景中，用来研究电磁感应现象的是（ ）
A． B．
C．D．

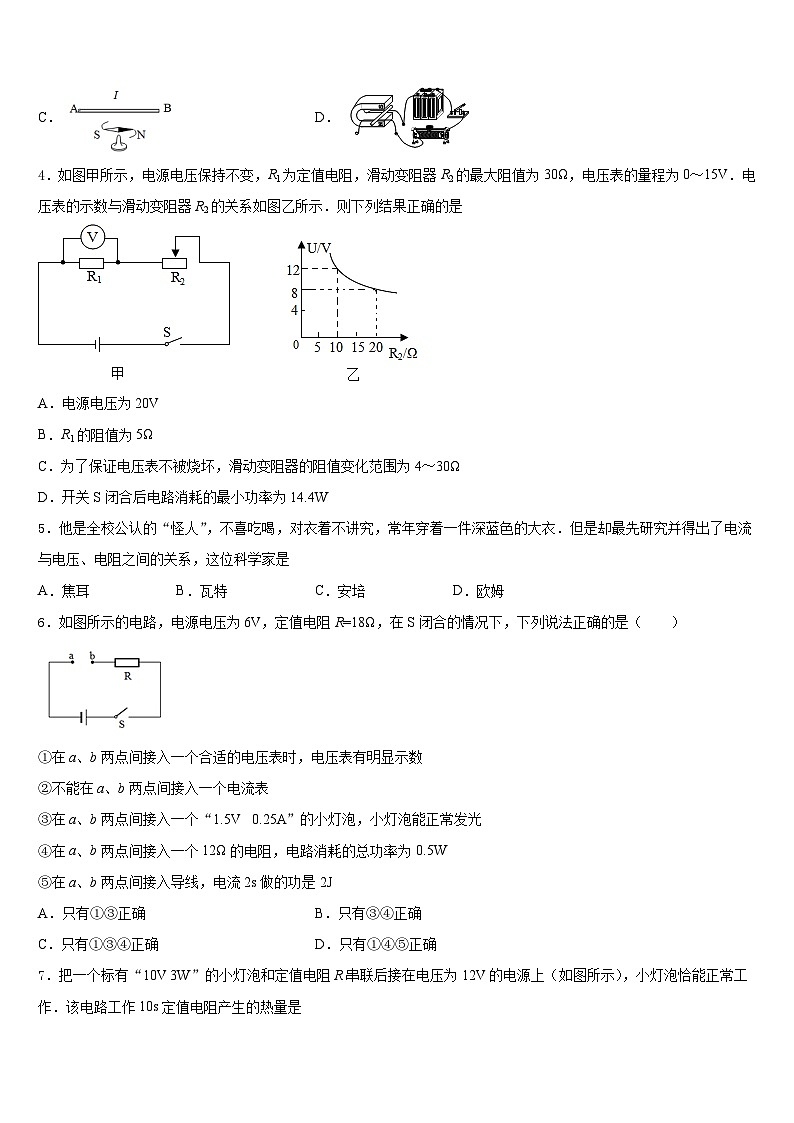

4．如图甲所示，电源电压保持不变，R1为定值电阻，滑动变阻器R2的最大阻值为30Ω，电压表的量程为0～15V．电压表的示数与滑动变阻器R2的关系如图乙所示．则下列结果正确的是
A．电源电压为20V
B．R1的阻值为5Ω
C．为了保证电压表不被烧坏，滑动变阻器的阻值变化范围为4～30Ω
D．开关S闭合后电路消耗的最小功率为14.4W
5．他是全校公认的“怪人”，不喜吃喝，对衣着不讲究，常年穿着一件深蓝色的大衣．但是却最先研究并得出了电流与电压、电阻之间的关系，这位科学家是
A．焦耳B．瓦特C．安培D．欧姆
6．如图所示的电路，电源电压为6V，定值电阻R=18Ω，在S闭合的情况下，下列说法正确的是（ ）
①在a、b两点间接入一个合适的电压表时，电压表有明显示数
②不能在a、b两点间接入一个电流表
③在a、b两点间接入一个“1.5V 0.25A”的小灯泡，小灯泡能正常发光
④在a、b两点间接入一个12Ω的电阻，电路消耗的总功率为0.5W
⑤在a、b两点间接入导线，电流2s做的功是2J
A．只有①③正确B．只有③④正确
C．只有①③④正确D．只有①④⑤正确

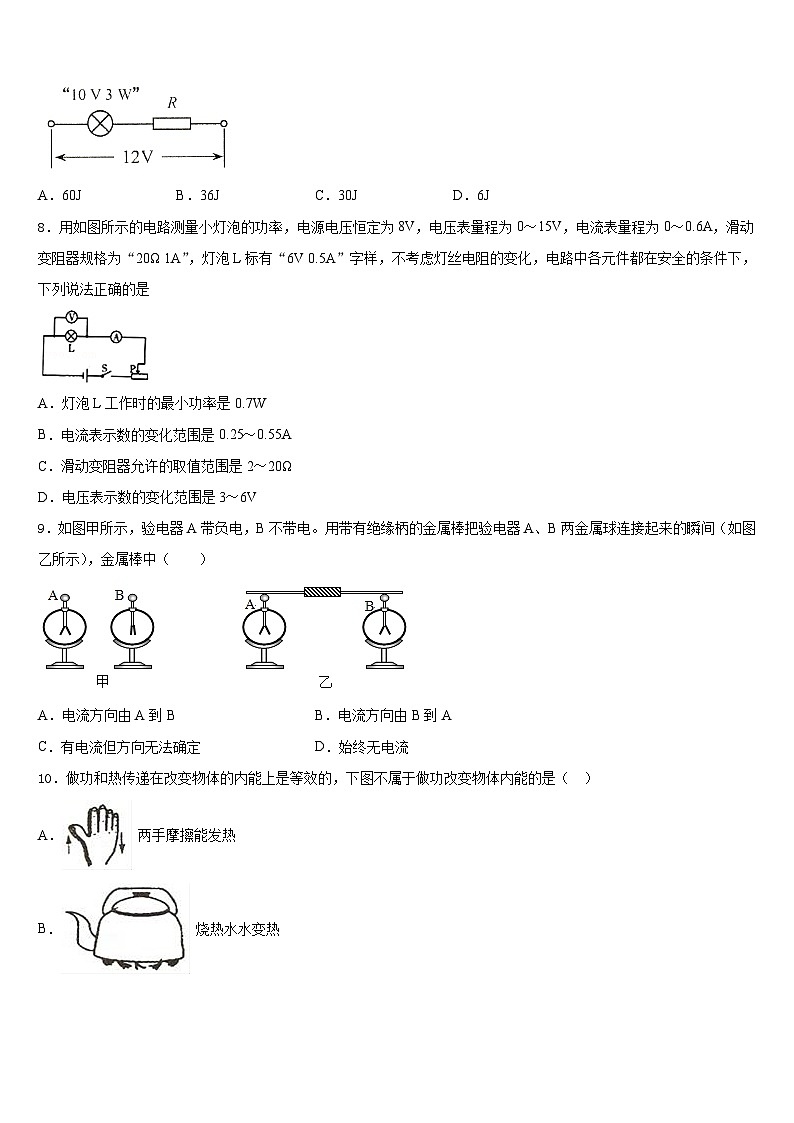

7．把一个标有“10V 3W”的小灯泡和定值电阻R串联后接在电压为12V的电源上（如图所示），小灯泡恰能正常工作．该电路工作10s定值电阻产生的热量是
A．60JB．36JC．30JD．6J
8．用如图所示的电路测量小灯泡的功率，电源电压恒定为8V，电压表量程为0～15V，电流表量程为0～0.6A，滑动变阻器规格为“20Ω 1A”，灯泡L标有“6V 0.5A”字样，不考虑灯丝电阻的变化，电路中各元件都在安全的条件下，下列说法正确的是
A．灯泡L工作时的最小功率是0.7W
B．电流表示数的变化范围是0.25～0.55A
C．滑动变阻器允许的取值范围是2～20Ω
D．电压表示数的变化范围是3～6V
9．如图甲所示，验电器A带负电，B不带电。用带有绝缘柄的金属棒把验电器A、B两金属球连接起来的瞬间（如图乙所示），金属棒中（ ）
A．电流方向由A到BB．电流方向由B到A
C．有电流但方向无法确定D．始终无电流
10．做功和热传递在改变物体的内能上是等效的，下图不属于做功改变物体内能的是（ ）
A． 两手摩擦能发热
B． 烧热水水变热
C． 锯木材锯子发热
D．钻木取火
11．用两个相同的电热器给质量相同的物质甲和水加热，它们的温度随加热时间的变化关系如图所示，据此判断物质甲的比热容为（ ）
A．
B．
C．
D．条件不足，不能确定
12．下列设备不属于热机的是
A．电风扇B．汽油机
C．柴油机D．蒸汽机
二、填空题（每题5分，共4题，20分）
13．电饭煲、电烙铁、电风扇上均标有“220V 60W”的字样，它们各自正常工作相同时间，______（选填“电饭煲”、“电烙铁”、“电风扇”）产生的热量最少。一只标有“220V 1800W”的电水壶正常工作12min，消耗的电能为_______kW·h。
14．红墨水在热水中比在冷水中扩散快，说明分子运动的快慢与_____有关；一小块晶体处于熔化状态，温度不变，其内能______（选填“增大”、“减小”、“不变”）
15．某导体两端的电压为3V，通过它的电流为0.3A，其电阻为___Ω；当该导体两端电压是0V时，其电阻为___Ω。
16．如图所示是电阻甲和乙的I-U图像，当把甲、乙并联接入2V电路中时，乙的电阻值为_______，电路消耗的总功率为_______W；当把甲、乙串联在电路中，当电路中的电流为0.2A时，电源电压为_______ V，通电10s，电路消耗了_______J的电能。
三、实验题（共12分）
17．（4分）在“探究电流与电压和电阻的关系”中：
(1)如图所示，用笔画线代替导线，将实验电路连接完整（要求：滑片在右端时滑动变阻器接入电路的阻值最大）；
（______）
(2)闭合开关，向左移动变阻器滑片，电流表示数将___________（填“变大”、“变小”或“不变”）；
(3)实验数据记录如表：
表1 U=3V
表2 R=20Ω
①分析表1中的数据，可以得出的结论是：______________________；
②分析表2中的数据，可以得出的结论是：______________________；
(4)如表1所示，在研究电流与电阻关系时，当把宣传电阻由5Ω换成10Ω，闭合开关后，下一步操作是：调节滑动变阻器的滑片，保持___________不变。
18．（4分）实验室有如下器材：符合要求的电源一个、规格不同的两个小灯泡、滑动变阻器、导线若干、开关一个。在串联电路中，流入第一个灯泡的电流用IA表示，流出第二个灯泡的电流用IB表示。请自选实验器材证明:在串联电路中，IB等于IA。
（1）在方框中画出实验电路图；
（________）
（2）实验步骤如下，请把缺失的部分补充完整：
① 按照电路图连接电路。
② 闭合开关，调节滑动变阻器滑片P到适当位置，读出电流表A1、A2的示数IA和IB，并将IA和IB的数据记录在表格中。
③______________________________，读出电流表A1、A2的示数IA和IB，并将IA和IB的数据记录在表格中。
④ 仿照步骤③，再做四次实验，并将对应的电流表A1、A2的示数IA和IB记在表格中。
（3）画出实验数据记录表格。
（________）
19．（4分）在“测定小灯泡的电功率”的实验中，选用如图甲所示的器材，其中电源电压为6V，小灯泡的额定电压为2.5V（灯丝电阻约为12Ω）。
(1)如图甲是小明测定灯泡额定功率的实物图（不完整）；
①为了能够顺利完成实验探究，下列两种规格的滑动变阻器应选用_____（填符号）。
A．“10Ω0.5A”的滑动变阻器 B．“50Ω0.5A”的滑动变阻器
②请用笔画线代替导线将实物电路图连接完整，要求：滑片向左移时灯泡变暗，连线不得交叉；
（________）
(2)小明在连接好电路的最后一根导线时，发现电压表指针立刻偏到最大刻度处，小灯泡却不亮，且电流表也没有示数，上述现象反映他在操作中存在的不规范之处是_____，出现上述故障的原因可能是_____。
(3)排除故障后，小明发现他很幸运，电压表并没有因此而损坏。小明便开始进行测量，闭合开关，移动滑片，电压表的示数如图乙所示，其读数是_____V；为了测量小灯泡的额定功率，应将滑动变阻器的滑片向_____（选填“A”或“B”）端移动。
(4)根据实验测得的数据，绘制出小灯泡的电流随它两端电压变化的关系图象（如图丙所示），分析图象可知：①小灯泡的额定功率为_____W；②小灯泡灯丝电阻是变化的，主要是受_____变化的影响；
(5)完成上述实验后，小明进行了反思，如果刚才电表被损坏了，能不能换成其他的实验器材来完成实验呢，经过思考，小明打算增加一个阻值为10Ω的电阻R0，只利用一只电表，通过简单操作（开关S接“a”、“b”各一次）来测量小灯泡的额定功率。方案一、二是小明设计的两种不同方案的电路图。则以下判断正确的是_____。
A．两种方案都能 B．两种方案都不能
C．方案一能，方案二不能 D．方案一不能，方案二能
四、作图题（共16分）
20．（8分）如图所示，利用羊角锤撬起钉子，请你在羊角锤A点处画出所能施加最小动力F1，并画出阻力F2的阻力臂l2。
（_______）
21．（8分）如图是用安培定则判定通电螺线管的磁极跟电流方向的关系示意图，请标出通电螺线管的N极，并在导线AB段用箭头标出电流方向．
（____）
五、计算题（共22分）
22．（10分）小文同学从电视新闻看到超载车损坏公路和桥梁的报道后，心想为什么不在道路入口地面上设置一称重的检测设备呢？于是设计了一个称量车重的模拟电路，将载重量转化成电流表示数，如图甲所示。电路由电源、称重计（电流表、量程0-0.6A）、定值电阻R0、滑动变阻器R1、弹簧和开关组成。已知电源电压8V，滑动变阻器R1长40cm、最大阻值20Ω，且电阻的大小与其接入的长度成正比，弹簧的长度与受到压力之间的关系如图乙，当没有载物时，变阻器滑片指在上端，电流表示数是0.1A。
（1）定值电阻R0多大？
（2）最大载重时，该模拟电路的电流表示数多大？（保留二位小数）
（3）小华觉得最大称量时，该模拟电路的电流表示数应该过满量程的一半，则应选择定值电阻：R2=30Ω、R3=20Ω、R4=5Ω或R5=1Ω中哪个替换R0，替换后，最大称量时，电流表示数多大？（保留二位小数）
23．（12分）如图所示，电阻R1为10Ω，电源电压为6V，闭合开关。
（1）将滑动变阻器R的滑片移至最左端时，求电流表的示数；
（2）将滑动变阻器R的滑片移至最右端时，R消耗的电功率是R1消耗电功率的2倍，求此时电压表的示数。
参考答案
一、选择题（每题1分，共30题，30分）
1、B
2、B
3、B
4、D
5、D
6、A
7、D
8、D
9、B
10、B
11、A
12、A
二、填空题（每题5分，共4题，20分）
13、电风扇 0.36
14、温度 增大
15、10 10
16、10Ω 1.2 3 6
三、实验题（共12分）
17、 变大 电压一定时，电流与电阻成反比 电阻一定时，电流与电压成正比 电阻两端的电压不变
18、 详见解析 详见解析
19、B 连接电路时未断开开关 灯泡断路 2.2 B 0.5 温度 D
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、（1）60Ω（2）0.11A（3）R4；0.47A
23、 (1) 0.6A；(2) 4V。
实验次序
R/Ω
I/A
1
5
0.6
2
10
0.3
3
20
0.15
实验次序
U/V
I/A
1
2
0.1
2
4
0.2
3
6
0.3
