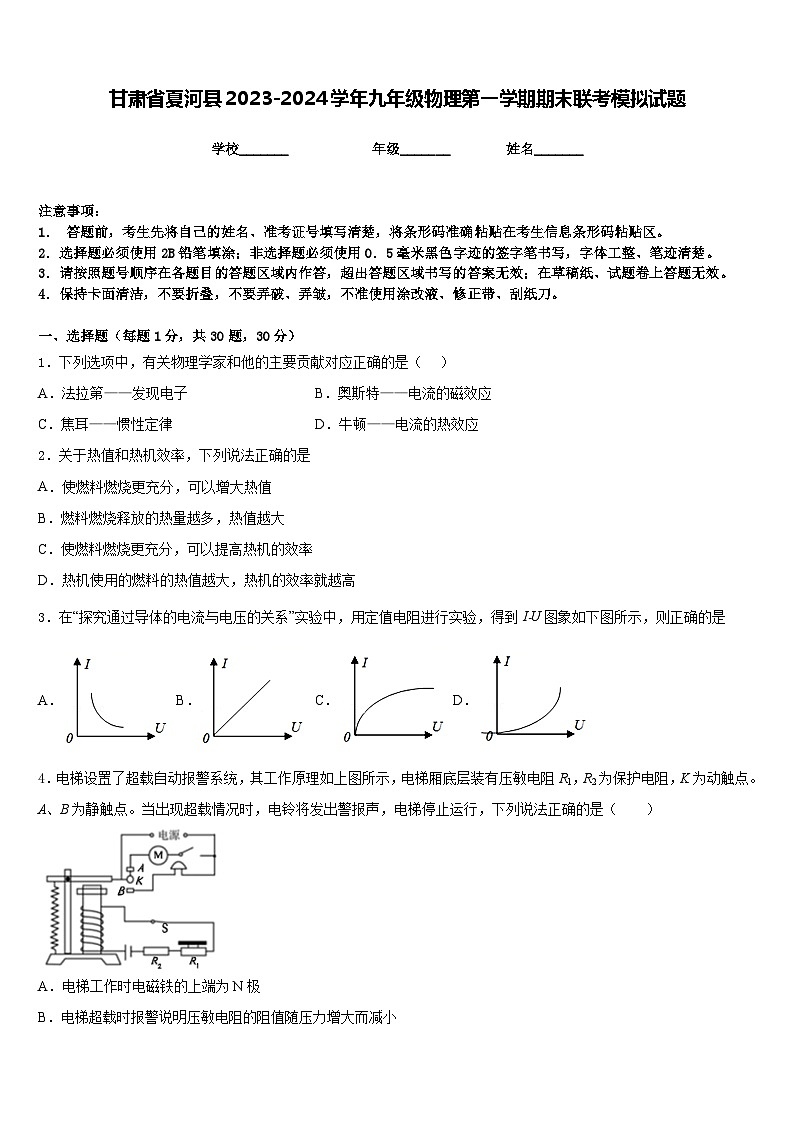

甘肃省夏河县2023-2024学年九年级物理第一学期期末联考模拟试题含答案

这是一份甘肃省夏河县2023-2024学年九年级物理第一学期期末联考模拟试题含答案，共9页。试卷主要包含了根据图象，以下结论不正确的是等内容，欢迎下载使用。

学校_______ 年级_______ 姓名_______
注意事项：
1． 答题前，考生先将自己的姓名、准考证号填写清楚，将条形码准确粘贴在考生信息条形码粘贴区。
2．选择题必须使用2B铅笔填涂；非选择题必须使用0．5毫米黑色字迹的签字笔书写，字体工整、笔迹清楚。
3．请按照题号顺序在各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试题卷上答题无效。
4．保持卡面清洁，不要折叠，不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、选择题（每题1分，共30题，30分）
1．下列选项中，有关物理学家和他的主要贡献对应正确的是（ ）
A．法拉第——发现电子B．奥斯特——电流的磁效应
C．焦耳——惯性定律D．牛顿——电流的热效应
2．关于热值和热机效率，下列说法正确的是
A．使燃料燃烧更充分，可以增大热值
B．燃料燃烧释放的热量越多，热值越大
C．使燃料燃烧更充分，可以提高热机的效率
D．热机使用的燃料的热值越大，热机的效率就越高
3．在“探究通过导体的电流与电压的关系”实验中，用定值电阻进行实验，得到I﹣U图象如下图所示，则正确的是
A．B．C．D．
4．电梯设置了超载自动报警系统，其工作原理如上图所示，电梯厢底层装有压敏电阻R1，R2为保护电阻，K为动触点。A、B为静触点。当出现超载情况时，电铃将发出警报声，电梯停止运行，下列说法正确的是（ ）
A．电梯工作时电磁铁的上端为N极
B．电梯超载时报警说明压敏电阻的阻值随压力增大而减小
C．电梯未超载时动触点K与静触点B接触

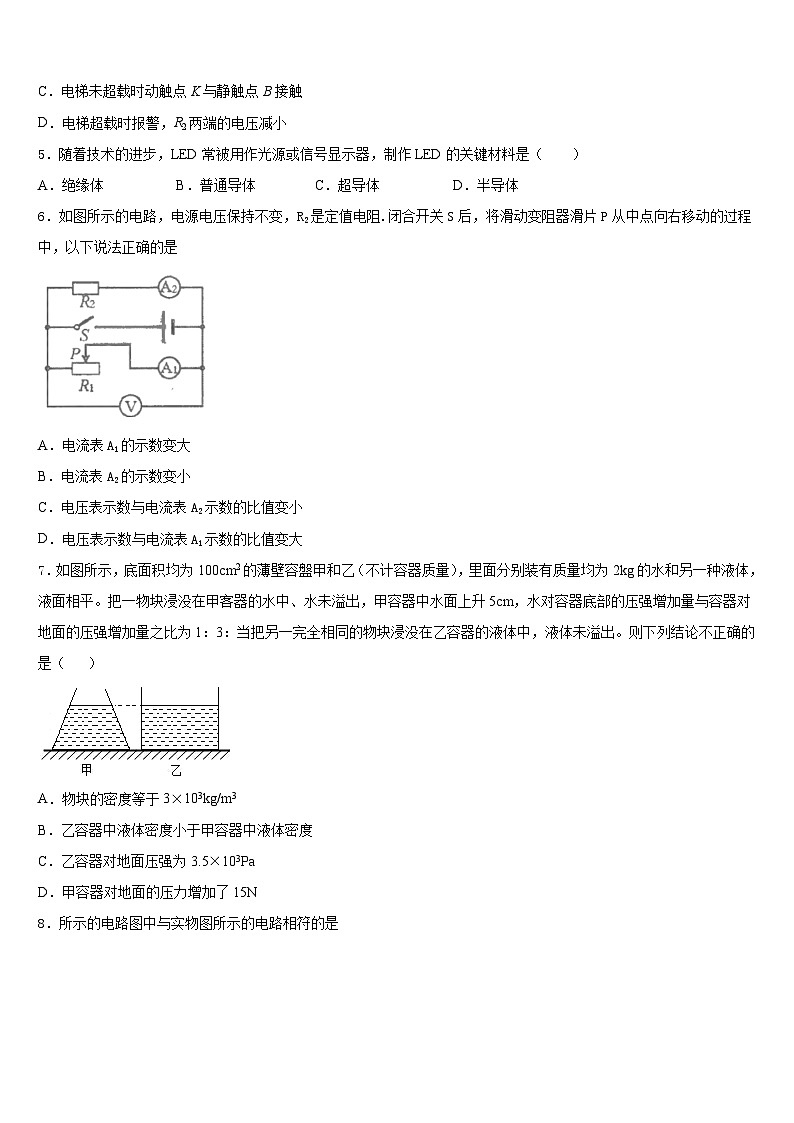

D．电梯超载时报警，R2两端的电压减小
5．随着技术的进步，LED常被用作光源或信号显示器，制作LED的关键材料是（ ）
A．绝缘体B．普通导体C．超导体D．半导体
6．如图所示的电路，电源电压保持不变，R2是定值电阻.闭合开关S后，将滑动变阻器滑片P从中点向右移动的过程中，以下说法正确的是
A．电流表A1的示数变大
B．电流表A2的示数变小
C．电压表示数与电流表A2示数的比值变小
D．电压表示数与电流表A1示数的比值变大
7．如图所示，底面积均为100cm2的薄壁容盤甲和乙（不计容器质量），里面分别装有质量均为2kg的水和另一种液体，液面相平。把一物块浸没在甲客器的水中、水未溢出，甲容器中水面上升5cm，水对容器底部的压强增加量与容器对地面的压强增加量之比为1：3：当把另一完全相同的物块浸没在乙容器的液体中，液体未溢出。则下列结论不正确的是（ ）
A．物块的密度等于3×103kg/m3
B．乙容器中液体密度小于甲容器中液体密度
C．乙容器对地面压强为3.5×103Pa
D．甲容器对地面的压力增加了15N

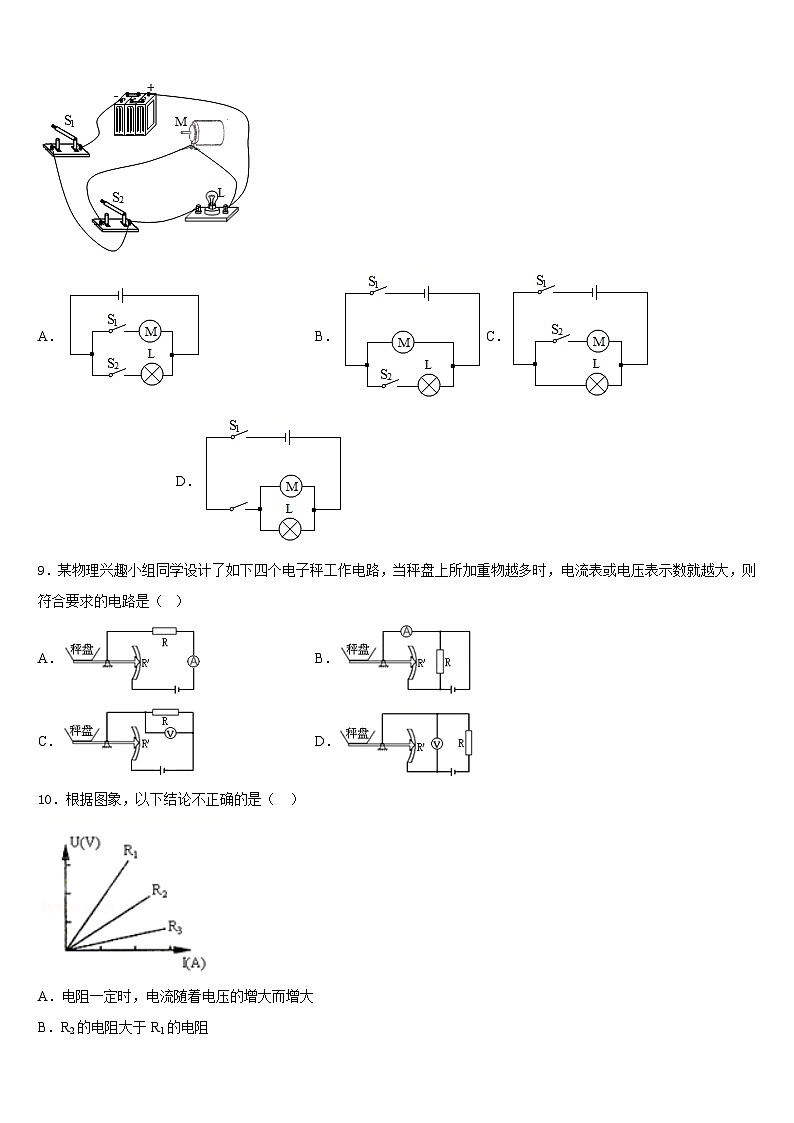

8．所示的电路图中与实物图所示的电路相符的是
A．B．C．D．
9．某物理兴趣小组同学设计了如下四个电子秤工作电路，当秤盘上所加重物越多时，电流表或电压表示数就越大，则符合要求的电路是（ ）
A．B．
C．D．
10．根据图象，以下结论不正确的是（ ）
A．电阻一定时，电流随着电压的增大而增大
B．R2的电阻大于R1的电阻
C．电压一定时，电流随着电阻的增大而减小
D．当流过它们的电流相等时，R1的电压最大
11．根据作用效果相同的原理，作用在同一物体上的两个力，我们可以用一个合力来代替它．这种“等效方法”是物理学中常用的研究方法之一，它可使研究的问题简化，以下几种情况中，属于这种“等效方法”的是
A．在研究磁现象时．用磁感线来描述看不见，摸不着的磁场
B．在研究电现象时，用电流产生的效应来研究看不见，摸不着的电流
C．两个电阻并联时，可用并联的总电阻来代替两个电阻
D．在研究电流的变化规律时，用水压和水流来类比电压和电流
12．关于导体的电阻，下列说法正确的是（ ）
A．粗细相同的两根导线，较长的导线电阻一定大
B．镍铬合金丝的电阻一定比铜丝的电阻大
C．长短相同的两根导线，横截面积较小的那根电阻一定较大
D．同种材料制成的长短相同的两根导线，粗导线的电阻较小
二、填空题（每题5分，共4题，20分）
13．如图甲,定值电阻R2的阻值为40Ω.闭合开关,电流表A1、A2的指针偏转均如图乙所示.则电流表A1的读数为____A,电流表A2的读数为____A,电源电压为____V,R1的阻值为____Ω
14．暑假高温天气在海边游泳时，会发现沙子被晒得发烫，而水温却不高，这是因为水的_____比砂石更大的缘故；上岸后海风一吹会感觉冷，这是因为身上的水_____吸热的缘故。
15．有两个电路元件A和B，流过元件的电流与其两端电压的关系如图所示，A的电阻值为_____Ω;当A和B串联,两者电阻相同时，电源电压为_____V；A和B并联在电压为2.5V的电源两端A、B的电功率之比为_____。
16．在如图所示的电路中，将两个电流表A1， A2分别正确连入电路不同位置，闭合开关S，两个电流表均有示数，且A1的示数大于A2的示数，移动滑动变阻器R1的滑片P时，观察到两个电流表的示数随之改变。
（1）电流表A1测量的是______中的电流，A2测量的是______中的电流。（均选填“R1支路”、“R2支路”或“干路”）
（2）若变阻器的滑片P向右端移动，则在移动过程中电流表A1与A2示数的比值______ （选填“变大”、“变小”或“不变”）。
三、实验题（共12分）
17．（4分）利用图所示的装置，探究电流通过导体时产生热量的多少与电阻大小是否有关，在两个相同的烧瓶中盛着煤油，煤油中都浸泡着发热电阻丝，且R甲>R乙。
(1)两烧瓶中所盛煤油的______和______相同；
(2)根据图可知，闭合开关前，还需要进行的操作是______；
(3)实验中用______间接反映导体产生热量的多少；（填字母）
A．电流表示数 B．通电时间 C．温度计示数的变化
(4)闭合开关接通电路一段时间后，发现甲烧瓶中温度计的示数较大，这表明：______；
(5)本实验中烧瓶中的液体是煤油而不是水，试说出煤油相对于水的优点：______；
(6)只增加一个秒表，用此装置______（填“能”或“不能”）探究电流通过导体时产生热量的多少与电流大小是否有关。
18．（4分）如图是小明同学探究“导体电阻大小与哪些因素有关”的实验装置图a、b，c是三根镍铬合金线，d是锰铜合金线
（1）实验时，怎样判断导线电阻的大小？_____
（2）选择a、b两根合金线做实验是为了探究导体电阻与_____的关系。
（3）选择_____两根合金线，可判断导体电阻与材料的关系。
（4）在实验中，判断导体电阻大小的这种研究问题的方法叫_____。
（5）另有甲、乙两位同学对小明的实验电路做了改进；甲同学把灯泡更换为电流表；乙同学在原电路中串联接入一个电流表。你认为_____同学改进更好些，理由是_____。
19．（4分）用伏安法测量标有电压为2.5V某小灯泡额定电功率的实验中，如图甲所示为电路图。
(1)某同学按同一电路连接好最后一根导线，灯泡立即发出明亮耀眼的光并很快熄灭。检查后发现连线正确，请你找出实验中两个操作不当之处：_____；_____。
(2)如图乙所示，小灯泡正常工作时电流表的读数为_____A，此时小灯泡的电功率为_____W。
(3)通过调节滑动变阻器的滑片，多次测量，画出了小灯泡中电流随其两端电压变化的I-U关系图象（如图丙），发现：当电压表的示数增大时，电压表与电流表的示数之比_____（选填“变大”、“变小”或“不变”）。说明_____。
(4)若将这样的小灯泡接在电压为0.5V的电源两端，则此时小灯泡的电阻为_____Ω。
四、作图题（共16分）
20．（8分）将如图中带开关的电灯、带保险丝的插座正确接入家庭电路。
（______）
21．（8分）请根据实物电路，在方框中画出电路图。
五、计算题（共22分）
22．（10分）安全、清洁、方便的太阳能越来越受到人们的重视和广泛利用。如图所示，一太阳能热水器内装有体积为200L，温度为20℃的水，在阳光照射一段时间后，水温升高到80"C。(c水=4.2×103J／(kg．℃)

（1）水吸收的太阳能是多少?
（2）这些热量相当于完全燃烧多少kg的干木柴?
（3）若这些热量由干木柴完全燃烧来获得，且放出的热量有70％被水吸收，求干木柴的质量是多少?[q干木柴=1.2×107J／kg]。
23．（12分）如图所示，电源电压为9V保持不变，小灯泡标有“6V 3W”，其电阻不随温度变化，滑动变阻器的最大阻值为24Ω，电流表的量程为0～3A．当开关S1、S2断开，S3闭合时，小灯泡恰能正常发光。求：
（1）R1的阻值为多少？
（2）当开关S1、S2、S3都闭合时，要保护电路各元件安全，R2的最小阻值是多少？
（3）分析开关和滑动变阻器的各种变化情况，这个电路工作时消耗的最小功率是多少？
参考答案
一、选择题（每题1分，共30题，30分）
1、B
2、C
3、B
4、B
5、D
6、D
7、A
8、C
9、D
10、B
11、C
12、D
二、填空题（每题5分，共4题，20分）
13、1.5 0.3 12 10
14、比热容 蒸发
15、5 6 5：4
16、干路 R1支路 变大
三、实验题（共12分）
17、质量 初温 将变阻器的滑片滑动到阻值最大处 C 当电流和通电时间相同时，电阻越大产生的热量越多 煤油的比热容较小，在质量和吸热相同的情况下，温度变化明显 能
18、观察灯泡的亮度 长度 c、d 转换法 乙 灯泡能保护电路
19、连接电路时开关没有断开 没有将变阻器的滑片调到阻值最大位置 0.28 0.7 变大 灯丝温度升高 5
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、（1）5.04×107J；（2）4.2kg；（3）6kg
23、（1）；（2）；（3）2.25W
